PKPM错层建模
PKPK建模及过程
PKPK建模及过程PKPM建模的过程一、轴线的输入二、楼层定义构件的定义与布置○1柱定义○2梁定义○3柱布置○4梁布置三、楼面恒载和活载的输入四、梁间荷载的输入（恒载）只在梁上有墙的地方布置梁名称有门窗洞口的墙无门窗洞口的墙内墙 5.6 6.7外墙 5.6 7.2 厕所隔墙7.2 8.7 栏杆 3.0女儿墙7.2五、楼层组装六、保存退出并自动更新PM主菜单2的数据七、结构楼面信息布置按照各标准层分别修改楼板厚度、楼板错层和楼板开洞。
操作说明：1.进入页面之后保留之前的信息，点击修改板厚（如将板厚修改为0.12m）注：若房间转角处有窗，楼板需加厚；客厅板也需加厚。
2.楼板开洞，点击楼板开洞，选择全房开洞。
3.修改错层，楼板下降输入正值，楼板上升则输入负值。
其中厨房、卫生间和阳台的板应低于室内地面，下降高度按实际情况而定。
4.屋面楼板统一加厚，错层则不需设置。
八、楼面荷载传导计算操作说明：1 选择保留原荷载信息（即建模中输入的信息），按照对各房间使用功能的要求对楼面的活载和恒载进行修改。
2 荷载的数值见结构荷载设计表Eg：一般框架结构楼面荷载输入如下恒载：卫生间5.5 楼梯5.0 屋面恒载5.0活载：阳台2.5 电梯3.5 上人屋面1.5 不上人能屋面0.7九、进行SATWE第一项，按PM生成SATWE数据1 必须执行第一项，并对里面的各种信息进行修改，其中包括-总信息、风荷载信息、地震信息等。
2 必须执行第七项十、进行SATWE的第二项，结构内力及配筋计算，在查看配筋是否正确时，如果在配筋图中出现红色字体，则配筋有问题，反之，配筋正确。
十一、梁柱施工图1 梁归并 2柱归并 3导出梁平法施工图 4导出柱梁平法施工图十二、图形的格式转换，将有.t的文件转换成.dwg文件。
PKPM复杂结构建模技巧及常见问题
PKPM复杂结构建模技巧及常见问题2008-05-18 16:34:51 来源: 作者: 【大中小】评论：0 条1 计算模型应满足条件1.1 基本反映原结构的受力特征和传力关系;1.2 基本符合原结构的边界条件;1.3 基本符合分析程序采用的计算假定条件。
2 框支墙输入模型框支墙偏心处理方法：（见图）梁轴2.1在框支层按框支墙位置加建辅助轴线；2.2在墙支两端点垂直框支梁轴线设相对刚度较大的辅助短梁，力求正确反映墙与梁间的偏心传力关系。
3 大截面柱梁输入模型3.1注意梁一定要直接或间接与柱定位节点相连;下图梁只穿过柱截面,荷载没传至柱.大截面异形柱输入:分解为矩形柱+剪力墙输入4 楼板计算模型4.1 各种楼板模型及其适用情况楼板模型刚度设定适用情况弹性板6 面内面外均按实际刚度. 板-柱,板-柱墙结构楼板弹性板3 面内无限刚,面外按实际刚度. 厚板转换层楼板弹性膜面内按实际刚度,面外刚度为0. 一般梁板楼面楼板刚性板面内无限刚,面外刚度为0 位移及刚度控制计算4.2下述情况宜用弹性膜楼板模型(结果供强度设计用)4.2.1 楼板开大洞或回形、凹形、弧形、长条形平面和楼板平面不规则—刚性楼板假定不成立4.2.2 转换层、裙房屋面层、嵌固层楼板—竖向刚度突变层；4.2.3 两结构单元间只有簿弱的水平构件联结时—水平刚度突变部位；4.2.4 需作楼板局部变形验算楼板.4.2.5复杂结构有关层面:连体结构的连结体及连结体两端上下各两层;错层结构咬合部位两侧的楼板。
5 地下室的输入模型5.1 地下室边墙宜按开低洞联肢墙或墙柱加深梁输入,不宜按连续剪力墙输入;否则易造成内力分配失真.5.2 嵌固层设定[9]5.2.1 地下室顶板作为嵌固端条件1) 地下室顶板与室外地坪高差不超过3级台阶;2) 地下室顶板为梁板结构(不是无梁楼盖),且满足《抗规》第6.1.14条关于地下室梁柱受弯承载力要求;3) 地下室侧壁有良好侧限,且地下室侧壁离塔楼边不超过3倍地下负一层层高.5.2.2 无地下室时嵌固端设定1) 当基础面纵横方向设置刚度较大基础梁时,以基础面为嵌固端;2) 当基础面离地面有一定距离时,若地面处设置刚性地面时,嵌固端设在刚性地面.5.2.3有地下室时嵌固端设定1) 单层地下室,宜取基础面作嵌固端,可避开规范对”地下负一层的抗震等级与部结构一致”及”嵌固层楼板厚度不小于160”的要求,可能反而经济合理;2) 当地下一层为抗爆级别较高的防空地下室时,顶板较厚,可取顶板为嵌固层;3) 塔楼与地下室顶板投影面积比<<1时,地下室侧限离塔楼远, 地下室顶板不能有效嵌固,回填土对地下室约束刚度比宜≤2.5.3 基础埋深不在同一标高时处理方法5.3.1 利用程序处理基础不等高功能；5.3.2 将基础高的柱的截面加大延至低基础面,模拟成等高基础面。
2010版PKPM软件使用中常见问题
2010版PKPM软件使用中常见问题一，建模：1, 悬空梁：有时在用总刚计算有悬臂梁的模型时，总是计算不过。
这主要是由于用户在输入一些梁时采用了抬高节点的方法，形成了被软件认为是悬空梁的构件，再用总刚计算就会显示出错，计算不能进行下去。
所以用户在输入模型后最好在PMCAD的最后一项3D视图中仔细检查模型。
2，悬臂梁：有时在输入模型时，由于疏忽定义的轴线没有相交，再输入梁时会形成错误的悬臂梁。
最好在计算前花点时间仔细检查模型，免得为后面计算带来不必要的麻烦。
3，错层梁：梁错层高差在500mm以内时，低节点梁会合并到高节点梁来计算。
所以错层梁高差在500mm以内时只需建立一个标准层即可。
当错层高差大于500mm时，可以定义错层梁计算。
4，斜梁：在遇到斜屋面建模时，往往会用到定义斜梁。
PKPM建议斜梁下应再输入200mm高的短柱，以便传递荷载及内力给框架柱。
添加的短柱超筋不用管，它只是起将斜梁内力传递给框架柱。
5，斜墙：PMCAD不能考虑到墙节点的变化，所以在TAT和SATWE里定义不了。
若要定义则只能在PMSAP中定义成弹性板6来计算。
6，遮阳板：可定义在楼层处，不影响计算结果。
7，多塔错层：当多塔层高不同时，可以在多塔定义中修改不同塔的层高，从而实现错层。
最高的塔定义为1号塔，依此类推。
8，一柱拖二梁：当两个梁不在同一直线上时（如图1），在柱内两节点处加刚性梁（200×300）以封闭房间，传递荷载（如图2）。
图1 图29，一柱抬二柱、上柱大偏心：前者在柱间加刚性梁，后者也设刚性梁。
（分别如图3、图4）图3 图410，复连通结构：也就是“回”字型结构，若为板柱结构则需加设虚梁（如图5）11，铰接梁定义：PKPM建模中，梁梁交点不能都是铰接12，斜撑：SATWE中钢斜撑两端点连接处都为铰结，混凝土斜撑则为刚结。
若钢斜撑跨越几个标准层，则在每层斜撑定义的节点处人为定义为刚结；柱间斜撑在PMSAP中可以建模，SATWE中只能拉在层间处，若要定义柱间斜撑则必须多建立一个标准层。
PKPM多塔、设缝的建模和计算
PKPM多塔、设缝的建模及计算处理沈耀军张吉徐飞略中国建筑科学研究院PKPM工程部2009年7月一、多塔的建模方法建模方式一：普通层模型多塔补充定义对于在PMCAD建立的普通层模型多塔结构，需要在TAT、SATWE、PMSAP软件前处理程序中进行多塔定义，其定义方法为：1）多塔指定时，按程序提示依次输入塔楼起始、终止层号、塔总数以后，在平面图中以围区的方式指定各塔范围内的构件；但需注意，同一个构件只能也必须属于某一塔，塔号应以塔高最高者为1号塔，从高到矮依次进行编号，且总塔数不能大于9个；2）多塔结构中的各塔，如果层高、梁、柱、墙构件砼等级及钢号需要更改时，均可以在“多塔立面”中执行。
建模方式二：多塔结构广义层建模按方式一进行多塔建模，所有的塔楼平面都在同一标准层中布置完成，下一层的楼顶标高即是上一层的层底标高，任何楼层都只能和层号紧相邻的上下层相连。
新增的广义层建模方式，单塔子结构在标准层建模时只需考虑与大底盘结构的连接问题，而与其他塔楼无关，楼层组装时直接定义楼层底标高即可，不需要再补充定义多塔信息。
因此，广义层建模方式是对建模方式一的有效扩充，适合复杂多塔工程的建模。
多塔结构采用广义层建模的步骤如下：1）分别建立大底盘部分的标准层及大底盘以上各单塔独立的标准层模型，各单塔标准层的节点网格坐标要求和大底盘标准层对齐；对于像地下室相连、地面部分裙房脱开的层叠状多塔结构，可分离为地下室大底盘标准层、多个裙房标准层及各裙房以上的单塔标准层模型。
2）楼层组装时先勾选“自动计算底标高(m)”按楼层组装顺序自下而上完成第一个单塔（包括裙房）的组装；然后取消勾选“自动计算底标高(m)”项并指定第二个单塔底部标高为裙房顶部标高，然后重新勾选“自动计算底标高(m)”，依次将第二塔的各楼层添加组装完毕，目前广义层模型的楼层总数暂不能超过190层、塔数7个。
两种基本建模方式的区别1、所需标准层不同-广义层需要较多标准层广义层建模方式需要的标准层和建模方式一相比，除了大底盘部分一样，上部的标准层数量一般均大于建模方式一，这是因为广义层建模法将建模方式一中的多塔标准层拆分成各塔独立的标准层；2、楼层组装方式不同按建模方式一，自下而上依次添加楼层；广义层建模方式先自下而上完成第一个单塔，然后其余单塔通过修改楼层底标高以大底盘顶部为基底依次组装完成，由程序自动判别所有楼层的空间位置并形成连接。
PKPM练习资料——建模过程
一：轴线输入下开间1-6轴线：3800，4100，2800上开间1-6轴线：800，3000，2700，2700左进深A-E轴线：4200，1800，1300，400，1550，2250操作开间方向用平行直线输入，复制间距分别为800，3000，2700，1400，1300进深方向也用平行直线输入，复制间距分别为4200，1800，1300，400，1550，2250（1/D 轴线为厨房的隔墙轴线）然后按鼠标右键停止输入，形成的轴网如下图示：初步形成的轴网二：网格生成用【形成网点】形成节点和网格线【网点编辑】→【删除节点】把无用的节点删除然后再把不需要的节点删掉，形成最终的轴网如下图所示最终的轴网在卫生间旁边有一道次梁，用【平行直线】往左复制1200（左为负），形成新的网格节点，然后用【网格生成】的形成网点的功能，形成如下图示然后用【删除网格】功能以光标方式把不需要的网格删除，形成的图如下所示注：由于建筑平面规则，也可采用【正交轴网】方式建立轴网。
（此时比如下开间指下部的轴线之间的距离）操作过程截图见下此处“轴缩进”指上下开间轴线与下上部轴网的距离，避免一些不必要的节点的生成。
“输轴号”指在每条轴线上进行轴号的输入对于阳台梁轴线，用【平行直线】往下复制1500（往下为负），对两端封口的阳台悬挑梁轴线，用“延伸”按钮。
完成的图如下【轴线命名】主要为方便后期施工图设计，在第一个标准层建立完成之后进行轴号输入，避免后面标准层轴线命名的重复使用。
【节点距离】为两个节点间的最小距离，如果两个节点距离小于输入的节点距离，程序将两个节点合并为一个节点，这样主要是避免在输入时没有捕捉到节点形成一些误差，另外一些相邻的节点在结构计算中会引起一些歧义（一般为50）。
【上节点高】主要方便坡屋顶和斜梁的建模，程序默认上节点高在本层层高处（为0），如果改变上节点高就改变了该节点的柱高和与之相邻的墙或梁的坡度。
【节点对齐】用于建立多个标准层的时候，如果相同的位置处或者相近的位置处的节点在【层间复制】或者操作的时候出现偏差，用该功能使上下层的节点以第一标准层对应，第一次建立标准层的时候不需要用到。

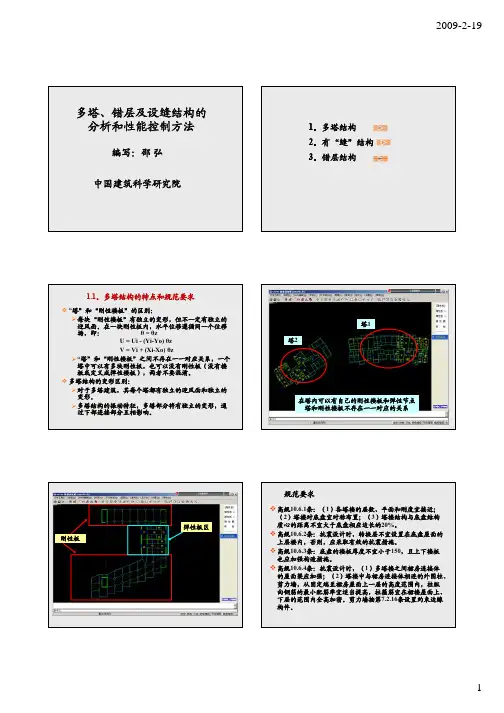

PKPM软件应用之多塔 错层及设缝结构的分析和性能控制方法
¾整体建模分析，设计裙楼、地下室，传基础力。 ¾差异较大的部分的设计结果，两种模型取保守。 ¾该模型易于把握，设计上可行，但部分区域的设计结果要比 较取保守，较繁琐。
7
按单塔结构模型计算的塔1的周期 周期比：0.843
按单塔结构模型计算的塔1的周期 周期比：0.655
2009-2-19
按多塔模型计算的剪重比
塔1的剪重比：1.71% 塔2的剪重比：1.55%
按单塔结构模型计算的塔1的剪重比 塔1的剪重比：1.72%
按单塔结构模型计算的塔2的剪重比 塔2的剪重比：1.55%
求。
仅就上部结构而言，“缝”将结构划分成几个较为规则的 抗侧力结构单元，各结构单元之间完全分开。所以，各结 构单元有独立的变形，若忽略基础变形的影响，各单元之 间相对独立。这一点可以认为是多塔楼结构的极端形式。 多塔楼结构的各塔通过底盘相互发生影响，而带缝结构是 从上到基础都是断开的，可以认为是一种特殊的多塔结构。
¾ 多塔结构的振动特征，多塔部分将有独立的变形，通 过下部连接部分互相影响。
塔1 塔2
在塔内可以有自己的刚性楼板和弹性节点 塔和刚性楼板不存在一一对应的关系
刚性板
弹性板区
规范要求
高规10.6.1条：（1）各塔楼的层数、平面和刚度宜接近； （2）塔楼对底盘宜对称布置；（3）塔楼结构与底盘结构 质心的距离不宜大于底盘相应边长的20%。
θ = θz
U = Ui - (Yi-Yo) θz
V = Vi + (Xi-Xo) θz
PKPM建模与常见问题分析
个新的软件－砌体结构辅助设计软件
容 QITI，在PKPM主界面中成为独立新页
－砌体结构页。
修
改 1. 2 建模操作实现三合一。所有荷
Hale Waihona Puke 和 载统一到PM集中输入，增加人防荷载
新 增
、吊车荷载输入。可以加异形楼板洞、
加 异形悬挑板。
的
内
容
修 1.3 允许一根轴线的不同标高布置多 改 根梁，允许定义墙标高，墙高可以突破 和 新 层高，允许定义越层柱、越层斜杆。 增 加 的 内 容
按主梁方式输入次梁简称主次梁和按次梁方式输入次梁简称次次梁22两类次梁的分析比较221建模方式的比较1布置命令不同2布置方式不同3显示方式不同4编辑方式不同5对房间的影响不同6对房间的要求不同22两类次梁的分析比较222分析方式的比较1导荷方式不同2构件属性及设计参数不同3计算模型不同4地震作用不同5梁交点连接不同6梁支座负弯矩调幅不同7梁荷载计算不同22两类次梁的分析比较223次梁对楼板钢筋的影响1由于楼板配筋以房间为单元进行而主次梁划分房间会使原来的大房间被细分为许多小房间并在每个小房间内进行内力计算和配筋
等需要划分房间时，适宜布置主次梁；
（3）对于大跨度的井字梁，不论是否有
常 主次梁之分，均应作为主次梁输入，使全 见 部梁共同参与空间交叉梁系计算，保证计 问 题 算分析精度，且应检查调整全部梁支座为 分 “连通”； 析 （4）对于较小房间内的短跨度轻荷载次
梁，可以作为次次梁输入。
2.3 柱计算长度的分析讨论
析
• 楼板局部不连续
（2）第二类：竖向不规则结构
• 侧向刚度不规则
• 竖向抗侧力构件不连续
• 楼层承载力突变
（3）第三类：复杂高层结构
【资格考试】2019整理(备考辅导)《pkpm软件在应用中的问题解析》讲义(六)
——教学资料参考参考范本——
【资格考试】2019最新整理-
(备考辅导)《PKPM软件在应用中的问题解析》讲义(六)
______年______月______日
____________________部门
第六章错层结构的计算
（一）错层结构的模型输入
⑴错层高度不大于框架架高时的错层结构的处理；
⑵对于错层高度大于框架梁高的单塔错层结构的输入
⑶对于错层高度大于框架梁高的多塔错层结构的输入
⑷错层洞口的输入
（二）错层结构的计算
⑴规范要求
⑵错层结构设计中应注意的问题：SATWE软件在计算错层结构时，会在越层的柱和墙处施加水平力。
由于在越层处水平力的存在，从而
使越层构件上下端的配筋不一样，设计人员在出施工图时可以取二者
的大值。
（本章可能是讲课人员的提纲，没有具体内容。
后面还有相类似
的情况，只有标题）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
错层建模
错层结构是指在建筑中同层楼板不在同一高度,并且高差大于梁高(或大于500mm)的结构类型.错层结构由于楼板不连续,会引起构件内力分配及地震作用沿层高分布的复杂化,错层部位还容易形成不利于抗震的短柱和矮墙,属于复杂多高层结构,因此错层结构在建模,计算,出图等各个设计环节上都有其特殊性,比平层结构的设计要困难得多.下面结合PKPM软件,谈谈错层结构设计分析中应注意的问题.
1 错层结构的建模方式
1.1 错层框架结构建模
1.修改梁标高方式
该方式适用于仅有个别楼层的个别房间错层的情况.PMCAD提供了【上节点高】,【错层斜梁】及单击鼠标右键的快捷构件修改方式,来指定或修改梁两端的标高,使部分房间周边的梁与同楼层其他梁标高不同.根据PKPM软件自动生成楼板,且楼板标高总与周边梁标高对齐的规律,使得这部分房间楼板标高也与该楼层其他楼板标高不同,从而实现了错层设计.
2.增加标准层方式
该方式适用于很多楼层大量房间错层的情况.如果仍然使用修改梁标高的方式,虽然可行,但手工计算错层标高繁冗易出错,修改的工作量太大.在PMCAD模型输入时,结构层的划分原则是以楼板为界,通过增加标准层,将错层部分的楼板人为地分开,实现相同楼层梁板标高不同的目的. 该方式在工程中广泛应用,下面举例说明该类错层结构的建模过程.某框架错层结构(图1),平面可均匀地划分为左,中,右三部分.左边1层,层高5m;中间2层,层高4m;右边2层,层高3m.该错层结构由于有5个不同标高的楼板,通过增加标准层后按5个标准层建立模型,楼层的层高取各楼板的高差,建模时仅复制轴网,梁和柱的布置范围按表1操作.
模型各楼层数据
表1
楼层号层高(m)柱布置范围梁布置范围
层1 3 全部右边
层2 1 全部中间
层3 1 全部左边
层4 1 中间和右边右边
层5 2 中间中间
1.2 错层剪力墙结构建模
错层剪力墙结构也采用增加标准层的方式,但由于结构中没有梁,不能以梁确定楼板的标高;同时因为墙在立面上是连续的,也不能以墙确定楼板的标高.楼层标高应通过【楼层组装】命令在楼层表中设定,程序自动在指定标高处布置整层楼板,而错层结构中没有楼板的部分,可以用【楼板开洞/全房间洞】命令将其设置为洞口,或用【修改板厚】命令将板厚设定为0.这两条命令在开洞效果方面完全一致,不同之处仅在于前者在开洞处没有板荷载,而后者保留了开洞处的荷载,设计人员可以灵活选用.
1.3 错层框剪结构建模
可综合采用错层框架结构和剪力墙结构的方法.
1.4 错层砌体结构建模
单从建模角度看,错层砌体结构可以采用错层混凝土剪力墙的建模方式;但从设计角度看,由于砌体结构按规范要求应采用基底剪力法作分析,而基底剪力法仅适用于平面规则对称的结构,不适用于错层结构分析.因此在抗震设防烈度较高的地区,不宜设计带错层的砌体结构.
如楼板高差小于500mm,砌体结构可按没有错层设计;如楼板高差大于500mm,可通过设缝将错层砌体结构转换为不带错层的结构.
1.5 错层多塔结构建模
错层多塔结构建模时,可以先用PMCAD按相同的楼层标高建立多塔模型,再利用SATWE 前处理"多塔结构补充定义"中的【多塔立面/修改参数】命令,将各塔楼的相关塔段设定为不同的层高.
1.6建模注意事项
(1)PM1中的【布层间梁】命令不是用来做错层结构的,其仅用于布置楼层之间的梁(如工业厂房的圈梁),该梁上不生成楼板.
(2)PM2中的【楼板错层】命令主要用于设定部分房间楼板不同于本层标高,且高差较小的情况(如卫生间),而不能改变梁的标高,且仅对施工图有效,对计算没有影响,不能用于建立错层模型.
2 错层结构的计算分析
2.1 错层对结构抗震性能的不利影响
1)错层结构的楼板不连续,在没有楼板的区域,存在跃层构件和不受楼板和梁约束的自由节点,使内力计算十分复杂.2)错层结构的各层楼板布置不均匀,不对称,质心和刚心严重偏置,在水平地震作用或风荷载下会发生较大的扭转效应.3)错层结构引起楼层概念模糊,如例题本来是2层的框架结构,由于建模和计算的需要,人为地变成了5层,使以层模型为基础的计算分析与实际不符.4)错层结构的层高不一致,容易造成延性较差的短柱和矮墙,对结构抗震很不利. 2.2 错层结构计算分析中应注意的问题
(1)根据规范精神,错层结构中,错开的楼层应各自参加结构整体计算,不应归并为一层计算.但各自独立计算的错层楼板不宜简单地按"刚性楼板"假定计算,特别是楼板被洞口切分成狭长板带时,应考虑楼板面内刚度消弱的影响.建议将这些楼板设定为"弹性膜",用SATWE计算时选择"总刚分析方法",将按两种模型定义的楼板的计算结果进行分析对比.
(2)在没有楼板的区域可能存在大量的跃层竖向构件和不受梁板约束的自由节点,因此"计算振型个数"需要增多,以保证有效质量系数大于0.9.
(3)错层结构属于复杂多高层结构,抗震计算时应选择"考虑双向地震作用";如是高层错层结构,还应选择"考虑偶然偏心".新版SATWE程序允许同时选择以上两项,程序分别计算,取不利情况.
(4)错层结构层高不一致,使有关楼层间的控制参数,如层间位移比,层间刚度比,层间受剪承载力比等计算失真,因此不宜机械地直接采用这些数值,而应加以分析判断和手工校核调整,确定其是否合理.
(5)SATWE可自动搜索错层结构中的跃层柱及正确设定其计算长度系数,但内力和配筋只能按楼层分段描述,设计人员可取各段配筋中的最大值出图.
(6)目前SATWE没有自动搜索分析短柱和矮墙的功能,需要设计人员手工对这些容易发生脆性破坏的构件采取特别的加强措施.
(7)考虑到错层结构计算分析的复杂性和不确定性,除了用SATWE等软件进行常遇地震下的弹性计算以外,必要时还应采用EPDA程序进行弹塑性动力时程分析和Pushover弹塑性静力分析,以便对比验算及找出需要加强的薄弱部位.
(8)带转换层,加强层,连体,多塔等情况,或建筑各部分层数,结构布置或刚度等有较大不同的错层高层结构,即属于明显不规则的复杂高层建筑,根据建设部令第111号的精神,应进行专项审查,这是保证错层结构设计质量的重要措施.
3 错层结构的方案选择和抗震构造措施由于错层结构在很大程度上违反了计算分析程序
的基本假定,使有限元计算未必能得到与实际工程相符的合理结果.如能回避,应尽量采用没
有错层结构的设计方案.如不能回避,对错层结构更应当强调概念设计,方案选择和抗震措施的重要性.
3.1 尽可能选择没有错层的设计方案
高规(JGJ3-2002)10.4.1条规定,抗震设计时,高层建筑宜避免错层,可以参考以下办法:1)如结构的错层楼板高差不大于梁高(或不大于500mm)时,可忽略楼板的高差,按没有错层计算.2)当结构仅有错层梁而没有错层楼板时,可以在PKPM中用布置层间梁的方式建模,按非错层结构进行计算.3)当房屋不同部位因功能不同使楼层错层时,宜采用防震缝划分为独立的结构单元,分别按非错层结构计算.4)多塔结构各塔层高不一致时,由于SATWE程序可以分别定义各塔层高及整体计算分塔输出结果,使这类错层多塔结构的建模和计算变得相对方便.
3.2 优化错层结构设计方案
1)在有可能的情况下,尽量减少错层的范围和错层的楼层数.2)错层两侧宜采用结构布置和侧向刚度相近的结构体系.3)错层建筑应尽可能采用抗震性能好的混凝土剪力墙结构,而不宜采用框架结构(例题仅为说明错层的建模方式,没有推荐之意).4)错层处宜设置通高核心筒,其余部位布置带翼缘的剪力墙,错层处的剪力墙应少开洞,并布置边框柱和边框梁.5)错层楼板应尽量避免"一错到顶",可以每隔几个错层布置整层贯通楼板,板厚不小于150mm,双层双向配筋,每层每方向钢筋网的配筋率不宜小于0.25%.
3.3 强化错层结构的抗震构造措施
(1)高层建筑错层处框架柱的截面高度不应小于600mm,混凝土不应低于C30,抗震等级应提高一级采用,箍筋应全柱段加密,并从严控制柱的轴压比.
(2)错层处平面外受力的剪力墙,其截面厚度,非抗震设计时不应小于200mm,抗震设计时不应小于250mm,并均应设置与之垂直的墙肢或扶壁柱;抗震等级应提高一级采用,水平和竖向分布钢筋的配筋率,非抗震设计时不应小于0.3%,抗震设计时不应小于0.5%,建议错层处墙肢按照剪力墙底部加强部位的要求增大剪力设计值.。
