pkpm砌体结构设计步骤
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤软件,结构设计, PKPM, 砖混计算砖混结构时,PKPM（20051217版）的主要步骤如下:1、输入结构模型及荷载：包括轴线、墙厚、连梁、板厚、构造柱（按柱输入）、设计参数等基本信息；2、结构楼面布置信息：布置楼板错层、楼板开洞，修改部分板厚，布置圈梁3、楼面荷载传导计算：输入及修改部分荷载，荷载传递计算4、砌体结构抗震及其他计算，察看输出结果：包括受压计算、抗震计算、局压计算等结果。
5、画结构平面图：计算楼板配筋6、砖混节点大样：在楼板配筋图的基础上，输出圈梁及构造柱的节点。
7、如果需要计算第一步模型中输入的连梁的话，可在形成PK文件这步选取要计算的连梁，然后到PK中去计算。
建议一次不多于5个，否则可能会计算不准确。
后面就是基础计算了！8、梁的另一种算法: 砖混的连梁可以直接用TAT或SW ATE算，只需要把梁节点定义成铰支座，再进行整体计算就行，比用PK快且准确9. 板厚取值单向板板厚不小于1/30L,双向板不小于1/35L,且楼面板最小厚度不小于90mm,屋面板最小厚度不小于100mm。
相邻现浇板的板厚不应相差30mm以上.望满意附加知识现浇板配筋规定：（1）现浇板配筋应按照“细筋密布”的原则进行设计。
（2）现浇板应控制最小配筋率大于0.25%。
（3）靠近山墙部位的板块宜配置双层双向钢筋网片。
墙阳角处增设放射性钢筋。
在温度、收缩应力较大的现浇板区域内，应配置双层双向钢筋网片。
（4）屋面板筋宜采用双层双向钢筋。
（5）板厚大于120mm的现浇楼板应设置双层双向钢筋。
住宅工程结构伸缩缝设置与砼构件保护层厚度应严格按照相应规范的规定执行。
纵向长度较长（一般大于40m）的建筑物可采用后浇带的处理方法，或者可在房屋每隔20m左右在板的支座上（分户隔墙下）设缝处理。
现浇板可通过添加适量的外加剂补偿砼收缩。
当现浇楼板强度等级大于C30时应优先使用高性能砼。
现浇板的裂缝控制，应根据其建筑与结构的特征，采取结构加强与必要时释放应力的设计原则进行处理。
砌体pkpm建模步骤
砌体pkpm建模步骤具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5步：“荷载定义”是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0到1.2，卫生间加做防水后取1.6左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5左右。
PKPM进行砖混和框架结构设计的一般步骤
PKPM进行砖混和框架结构设计的一般步骤欢迎访问我的博客：/juelu运行PMCAD模块，进行模型输入与荷载输入，荷载定义项必须点选自动计算楼板自重和添加一项荷载层，否则后面的有限元分析模块会找不到楼板荷载，并且可能报错。
设计参数要选好，砖混只需要在PMCAD里面设计，砖混不能拿到PK和有限元等模块里面。
在PMCAD里面，运行第一菜单，保存时请点选自动更新2和3菜单，然后跳到第5个菜单，直接楼板内力分析及配筋，PMCAD就是一个楼板计算和配筋模块。
如果是框架结构，运行PMCAD建模之后，请点选SATWE，其他模块都大同小异，只是拿出来亮亮相而已，SATWE模块里面，运行1，2，4菜单就可以了，如果有次梁，可以点3菜单。
SATWE是一个梁和柱组成的框架的分析程序，没有包括楼板，但楼板以及楼板上面的荷载已经通过前面的步骤，在PMCAD里面计算好并传递过来了，所以SATWE 其实就是一个骨架分析，没有任何肉。
注意点选好模型。
为什么没有说到PK，现在说了，SATWE比PK更高级，但都是计算相同的东西，目标都相同，如果你想怀旧的，可以使用PK，在框架结构里面，SATWE分析出来的内力包络及配筋包络和PK模块里面的框架分析出来的内力包络及配筋包络绝对是差不多的，我试验过了，只不过SATWE立体感，有限元，高级，我喜欢。
所以，对于砖混，只需用PMCAD就行了，砖混里面有梁，用一下PK的连梁模块分析一下，对于框架，用PMCAD建模及板配筋，然后用SATWE的1，2，4菜单进行分析得出梁，柱的内力和配筋，出图的话，板在PMCAD里面的施工图，梁，柱的施工图却不在SATWE 里面，而是在梁柱施工图模块里面，请运行1，2，4，5菜单，再次证明，很多模块都有平行关系，拿出来亮亮相而已。
如果我和几个人在做同一个软件，我也希望自己的成果能挤进封面，呵呵。
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤PKPM是一款常用于建筑结构设计的软件，在混凝土和钢筋混凝土结构设计中特别广泛应用。
以下是PKPM软件在砖混结构设计中的一般步骤：1.数据准备：在进行砖混结构设计之前，首先需要准备设计所需的基本数据，包括建筑结构的平面图和立面图，设计荷载参数，材料特性等。
2.建立结构模型：使用PKPM软件建立砖混结构的三维模型。
模型的建立通常包括输入结构的几何尺寸、节点、单元等信息，并设置结构的荷载、约束条件和材料的属性。
3.荷载计算：根据设计标准和实际情况，在PKPM软件中进行荷载计算。
荷载计算包括静态荷载和动态荷载的计算，可以根据设计需要进行分析。
4.构件设计：根据结构的荷载、约束条件和材料的特性，在PKPM软件中进行构件的设计。
在砖混结构设计中，主要包括梁、柱、墙、板等构件的设计。
通过选择合适的截面尺寸和布置钢筋，满足结构的强度和刚度要求。
5.非线性分析：在一些特殊情况下，需要进行砖混结构的非线性分析。
常见的非线性分析包括二阶效应、地震响应、大变形等。
使用PKPM软件进行非线性分析可以更准确地评估结构的性能和安全性。
6.结果输出：PKPM软件可以根据设计要求输出各种结果。
包括结构的杆件力、变形、剪力、弯矩等结果，还可以输出设计图纸、统计表格和配筋图等。
7.参数优化：根据设计过程中的结果，需要根据实际情况进行参数优化。
通过改变结构的尺寸、布置方式等参数，满足结构的性能和经济要求。
8.清单和预算：PKPM软件还可以生成砖混结构的材料清单和预算。
清单和预算可以帮助设计人员了解结构的材料消耗和造价，并进行经济性分析。
总之，PKPM软件是一款功能强大的砖混结构设计软件，它提供了完整的设计工具和计算功能，可以满足砖混结构设计的需求。
设计人员可以根据实际情况使用PKPM软件进行砖混结构的建模、分析、设计和优化。
pkpm砌体结构设计步骤
砌体结构的pkpm 设计步骤具体步入程序时所出现的菜单次序一样：一: 第1 步：“轴线输入” 是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2 步：“网点生成” 是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3 步：“构件定义” 是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4 步：“楼层定义” 是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1 构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1 米；窗户一般高1.8、1.6 米，宽1.5 米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主梁布置，相应的荷载设置也应布置。
第5 步：“荷载定义” 是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0 到1.2，卫生间加做防水后取 1.6 左右。
PKPM设计软件砖混结构设计步骤
PKPM设计软件砖混结构设计步骤
1.确定结构的基本参数和约束条件：根据工程所在地的地质条件、建
筑用途和要求，确定结构所需的设计参数和约束条件，如荷载标准、抗震
设防烈度等。
2.完成荷载计算：根据建筑的功能和用途，结合相关设计规范，进行
荷载计算。
荷载计算包括常规荷载、活荷载和异常荷载等。
3.确定结构体系：根据建筑的功能、形态和整体布置，确定合适的结
构体系，如框架结构、剪力墙结构、框架-剪力墙结构等。
4.进行结构分析：通过PKPM设计软件进行结构分析，包括模型建立、荷载输入、约束条件设定等。
根据荷载计算结果，对结构进行静力计算、
动力计算和稳定计算等。
5.进行结构设计：根据结构分析结果，进行结构设计。
包括选取合适
的构件尺寸和材料，计算构件的强度、刚度和稳定性等。
6.进行构造设计：根据结构设计的结果，对结构的构造进行详细设计。
包括制定施工工艺、确定安装顺序、制定加固和防震措施等。
7.进行检验与验算：对设计结果进行检验与验算。
包括静力安全验算、变形验算、稳定验算等，确保结构的安全性和合理性。
8.撰写设计报告：根据设计结果，撰写结构设计报告。
报告应包括设
计依据、设计计算和施工图纸等，为后续的施工提供技术支持。
总之，PKPM设计软件在砖混结构设计中发挥了重要作用，通过合理
使用该软件，可以提高设计效率和准确性，为建筑工程的结构设计提供科
学依据。
砌体结构PKPM设计注意
操作步骤1、先在PMCAD中建模，在参数修改时需选择砖混结构，其可以进行板的配筋计算，抗震验算和圈梁设置。
2、砖混结构中的梁可以用连梁计算：在PMCAD中点取，形成PK文件以后，退出PMCAD，进入PK，可以进行梁的计算。
3、梁也可以在sat8中计算，计算时注意把支撑在墙上的梁支座该为铰接。
4、若局部承压不满足，尚需要加设梁垫。
5、基础用JCCAD进行计算并设置地圈梁，一般都是采用墙下条基，但需要注意的是，构造柱需要选择为无基础柱。
pkpm建模算砌体结构构造柱按柱子输入，圈梁不用输，还有楼板中的联系梁按主梁输入，不过在后面计算的时候要记得在特殊构件定义那一步把黄色的连梁点掉。
具体操作步骤具体步骤正如进入程序时所出现的菜单次序一样：一:第1步：“轴线输入”是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2步：“网点生成”是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3步：“构件定义”是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4步：“楼层定义”是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1米；窗户一般高1.8、1.6米，宽1.5米，满足窗地比即可。
PKPM砖混结构设计流程
PKPM砖混结构设计流程PKPM（Peking University Structure Program）是由北京大学开发的一款用于结构设计和分析的软件。
PKPM砖混结构设计流程主要涉及了结构的设计、材料的选择、力学分析等多个方面。
下面将对PKPM砖混结构设计流程进行详细介绍。
第一步，建立结构模型。
首先，需要根据实际情况画出结构的平面布置图和剖面图。
然后，根据建筑物的尺寸和荷载情况，进行结构的模型建立。
通过PKPM软件提供的绘图工具，可以进行各种结构元素（如墙体、楼板、梁等）的绘制，并进行连接和组装。
在绘制过程中，还可以设置结构的截面尺寸、钢筋配筋等参数。
第二步，选择材料属性。
PKPM软件提供了多种材料属性的选择，包括混凝土、砖、钢筋等。
在这一步，需要根据结构的要求和设计标准，选择适当的材料属性，并输入相应的参数。
例如，混凝土的强度等级、配筋率等。
第三步，施加外荷载。
完成结构模型和材料属性的定义后，需要对结构施加外荷载。
外荷载包括活荷载（如人员、家具等）和恒荷载（如结构自重）。
根据不同情况，设置荷载的大小和作用位置。
第四步，进行力学分析。
在PKPM软件中，可以进行静力分析和动力分析。
静力分析可以计算出结构的内力分布、变形等；动力分析可以计算结构受到地震荷载等动力作用时的响应。
通过力学分析，可以对结构进行校核和优化。
第五步，设计构件的配筋。
根据力学分析的结果，进行结构的构件配筋。
对于砖混结构而言，主要是进行砖墙、钢筋混凝土梁柱等构件的配筋。
PKPM软件中提供了自动配筋和手动配筋两种方式。
可以根据设计要求和标准，在软件中选择适当的配筋方式进行设计。
第六步，进行结构校核。
在完成构件配筋后，对结构进行校核。
校核包括受力构件（如梁、柱）的强度检验、受力区域的抗剪承载力检验等。
可以利用PKPM软件提供的校核功能，对结构的安全性进行评估。
第七步，输出设计结果。
最后，可以通过PKPM软件输出设计结果，包括结构的内力分布图、构件的配筋图等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

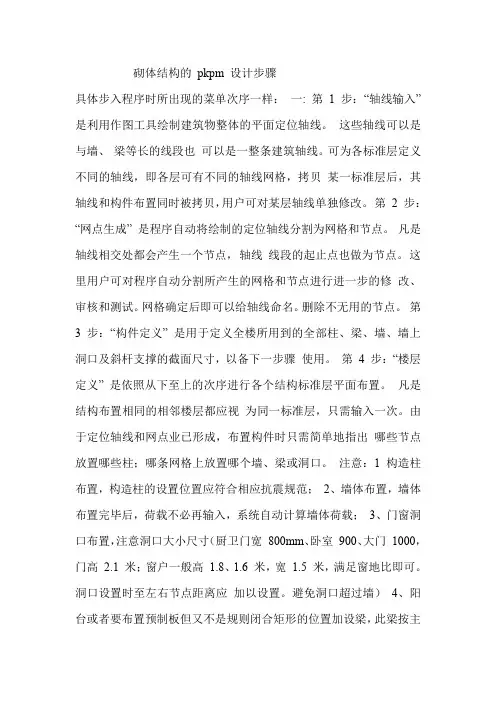

砌体结构的pkpm 设计步骤
具体步入程序时所出现的菜单次序一样：一: 第1 步：“轴线输入” 是利用作图工具绘制建筑物整体的平面定位轴线。
这些轴线可以是与墙、梁等长的线段也可以是一整条建筑轴线。
可为各标准层定义不同的轴线，即各层可有不同的轴线网格，拷贝某一标准层后，其轴线和构件布置同时被拷贝，用户可对某层轴线单独修改。
第2 步：“网点生成” 是程序自动将绘制的定位轴线分割为网格和节点。
凡是轴线相交处都会产生一个节点，轴线线段的起止点也做为节点。
这里用户可对程序自动分割所产生的网格和节点进行进一步的修改、审核和测试。
网格确定后即可以给轴线命名。
删除不无用的节点。
第3 步：“构件定义” 是用于定义全楼所用到的全部柱、梁、墙、墙上洞口及斜杆支撑的截面尺寸，以备下一步骤使用。
第4 步：“楼层定义” 是依照从下至上的次序进行各个结构标准层平面布置。
凡是结构布置相同的相邻楼层都应视为同一标准层，只需输入一次。
由于定位轴线和网点业已形成，布置构件时只需简单地指出哪些节点放置哪些柱；哪条网格上放置哪个墙、梁或洞口。
注意：1 构造柱布置，构造柱的设置位置应符合相应抗震规范；2、墙体布置，墙体布置完毕后，荷载不必再输入，系统自动计算墙体荷载；3、门窗洞口布置，注意洞口大小尺寸（厨卫门宽800mm、卧室900、大门1000，门高2.1 米；窗户一般高1.8、1.6 米，宽1.5 米，满足窗地比即可。
洞口设置时至左右节点距离应加以设置。
避免洞口超过墙）4、阳台或者要布置预制板但又不是规则闭合矩形的位置加设梁，此梁按主
梁布置，相应的荷载设置也应布置。
第5 步：“荷载定义” 是依照从下至上的次序定义荷载标准层。
凡是楼面均布恒载和活载都相同的相邻楼层都应视为同一荷载标准层，只需输入一次。
荷载输入-恒活设置时，选择自动计算现浇板自重注意：1、楼面恒载，根据楼面做法，经计算一般取1.0 到1.2，卫生间加做防水后取 1.6 左右。
楼梯处取梯段板及踏步换算厚度后，乘以相应容重加上粉刷层容重，为4.5 左右。
预制板恒载为3 或2.96（自重2+粉刷0.4+做法0.6）顶层楼面恒载加大，2.2 考虑保温隔热。
2、楼面活荷载查荷载规范。
3、梁间恒载，阳台挑梁3.5（阳台高1.05 到1.1 米不等，乘以容重，加上做法，窗户玻璃重），边梁高度与挑梁一致，但宽度减小。
若跳梁宽度240，边梁150 即可。
第6 步：“信息输入” 是进行结构竖向布置。
每一个实际楼层都要确定其属于哪一个结构标准层、属于哪一个荷载标准层，其层高为多少。
从而完成楼层的竖向布置。
在输入一些必要的绘图和抗震计算信息后便完成了一个结构物的整体描述。
修改相应本层信息及参数两保护层厚度25 即可。
第7 步：“保存文件”是确保上述各项工作不被丢弃的必须的步骤。
执行计算后，抗震及抗压计算不满的地方，加大砂浆砌体编号或修改没窗洞口尺寸。
边梁，挑梁自行配筋。
预制板摆放，跨度不大于 4.2 米。
沿长向布置。
顶层楼板为满足防水要求一律现浇。
二.主菜单项目2 运行完后，产生的文件是TATDA1.PM，LAYDATN.PM。
这两文件是描述各层布置并与本CAD 系统其它功能模块接口的重要数据文件。
屏幕上出现四个选择菜单：0. 本菜单不是第一次执行当本项
工程以前已执行过主菜单二，且没有再执行主菜单A 与一，对结构布置修改时，选择0，这时可对已布置过的次梁楼板等进行修改补充。
用于反复进入主菜单二。
1. 本菜单是第一次执行当执行完主菜单A 与一，且第一次执行主菜单二时，必须选择1，程序建立一个新的数据结构。
如已经执行过主菜单二建立了各层次梁楼板的数据，这次再选择1，则已输入的次梁楼板数据被清除，必须重新输入。
2. 执行完主菜单一并保留以前输入的次梁楼板信息当已输完次梁楼板，但又需对结构布置修改而执行完主菜单 A 与一，为保留前次输入的次梁楼板数据，可选择2。
注意：对层间梁的信息不能保留，需由用户再作补充。
3. 读修改过的CLLBDK.PM 文件输入次梁楼板洞口有时可通过修改已建立好的CLLBDK.PM 文件来修改次梁或洞口布置，可选择3。
键入1 后，若各层平面上有墙输入，则屏幕提示墙体材料是什么，是砼则键入1，是砖则键入0，这数据是表示全部或大部分的墙体材料，局部的改动可通过菜单进行。
本节的大部分操作是以房间为单元进行的，房间的划分和编号由程序自动进行，程序把由墙或梁围成的每个平面闭合形体作为一个房间，房间编号无规律，在有房间的地方才能布置次梁、予制板、开洞口等，房间内的荷载可从楼板自动传递给周围杆件，程序先隐含每房间内设一定厚度的现浇楼板。
不闭合的区域不能形成房间，如悬挑梁外未用拉梁封闭形成开口区域时不能形成房间，无房间的区域内无现浇板，不能在上布置次梁予制板等，上面也无荷载可传。
但悬挑板上的荷载可传到与其相邻的构件上。
房间分为矩形
房间和非矩形房间，目前版本有些功能如楼板开洞和铺予制板还不能在非矩形房间进行。
每层平面房间总数限于900 个，每个房间周边的杆件数量不宜大于150 个，超过此数时，宜设拉梁把房间划小。
这些操作在自下而上的各标准层中逐层进行。
执行过的菜单内容均会保留在计算机中，再重新键入某菜单时可对其内容任意修改、增加或删除。
以后再重新执行主菜单第 2 项时显示：本工程次梁楼板信息是第一次输入吗？后键入0，则可对原先输入的任一结构标准层的次梁楼板信息调出图面来审核或修改。
三.楼板开洞程序只能在矩形房间内的楼板上开洞。
每个房间内的洞口不能大于七个。
布置洞口的操作： 1. 提示：洞口所在房间号？按图上提示的房间号键入需开洞的房间号，也可移动光标直接在屏幕上点取需要开洞的房间位置。
该房间中有圆圈加亮，表示选中。
2. 提示：有几个洞口？键入洞口数量N。
以下3、4 反复操作Ｎ次。
3. 提示：方洞左下角（或圆孔中心）坐标？该坐标是指以房间左下角纵横轴线交点为原点的X，Y 坐标。
4. 提示：方孔宽、高(B、H)或圆孔直径－D？若为方孔,键入宽、高二数。
为圆孔则键入直径一个数，但在 D 前一定要加个负号。
注意：(1) 某房间部分为楼梯间时，可在楼梯间布置处开设一大洞口。
某房间全部为楼梯间时，也可点菜单4，修改板厚时将该房间板厚修改为0。
(2) 房间内所布的洞口，其洞口部分的荷载在荷载传导时扣除。
但房间板厚为0 时，程序仍认为该房间的楼面上有荷载。
五.修改板厚.设悬挑板,砖混圈梁PKPM设计砖混结构住宅的步骤文章来源：文章作者：发布时间：
2006-12-22 PKPM设计砖混结构住宅的步骤：先在PMCAD中建模，在参数修改时需选择砖混结构，其可以进行板的配筋计算，抗震验算和圈梁设置。
砖混结构中的梁可以用连梁计算：在PMCAD中点取，形成PK文件以后，退出PMCAD，进入PK，可以进行梁的计算。
梁也可以在sat8中计算，计算时注意把支撑在墙上的梁支座该为铰接。
若局部承压不满足，尚需要加设梁垫。
基础用JCCAD进行计算并设置地圈梁，一般都是采用墙下条基，但需要注意的是，构造柱需要选择为无基础柱。
砖混结构住宅中的“砖”，指的是一种统一尺寸的建筑材料，也有其他尺寸的异型粘土砖、如空心砖等。
“混”是指由钢筋、水泥、砂石、水按一定比例配制的钢筋混凝土配料，包括楼板、过梁、楼梯、阳台、排檐。
这些配件与砖做的承重墙相结合，可以称为砖混结构住宅。
由于抗震的要求，砖混住宅一般在 5 层、6 层以下。
砖混结构一般指把砖砌体用作内外承重墙或隔墙，楼盖、屋盖、梁、柱（也可是砖柱）是钢筋混凝土作用在墙柱上的荷载，主要是由梁板传来的屋盖、楼盖上的活、恒荷载，它通过墙柱基础传到地基。
作用在纵墙上的水平荷载（如风荷）一部分直接由纵墙传给横墙，另一部分则通过屋盖和楼盖传给横墙，再由横墙传至基础，最后传给地基，承重墙的厚度及长度是根据强度和稳定性的要求，通过计算来确定的。
在砖混结构中的梁有门窗过梁、圈梁、雨蓬梁、阳台梁、楼梯梁等，这些梁的长度、配筋和截面尺寸，除圈梁是按构造配筋外，其它都是通过计算设计的，圈梁主要作用是提高房屋空间刚度、增加建筑物的整体性，提高砖石砌体的抗剪、
抗拉强度，因此圈梁不是承重梁，当圈梁用作过梁时，只在过梁部位按设计配筋，其它部位仍是按构造配筋，有许多把圈梁当作承重梁对待，随意将圈梁下墙体敲掉，则留下了不安全的隐患。
