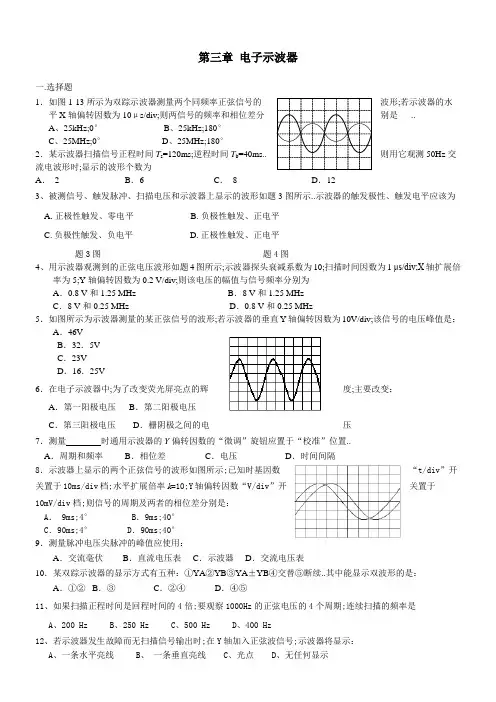

电子示波器 历年单招试题

2007年试题
18．在电子示波器中，为了改变荧光屏亮点的辉度，主要改变：
A ．第一阳极电压
B ．第二阳极电压
C ．第三阳极电压
D ．栅阴极之间的电压 35．为了从荧光屏上观察到被测信号的起始部分，在示波器的Y 通道中要插入延迟线，以
补偿X 通道中固有的延迟。

52．如果需要对两个低频信号进行比较，需选用 示波器，且采用 显示方式。

2008年试题
*15.被测信号、触发脉冲、扫描电压和示波器上显示的波形如题
极性、触发电平应该为：
A. 正极性触发、零电平
B .负极性触发、正电平 C. 负极性触发、负电平 D .正极性触发、正电平
*32.示波器的交替显示指被测信号被分裂为许多光点，然后把两个信号的光点轮流地显示在屏幕上。

*46.用示波器测量信号前，应将 和 旋钮置于校正位置。

*54.（10分）被测电路如题图53a 所示，输入端加上幅值5V ，频率1.25kH Z 正弦波信号。

（1）（6分）双踪示波器的显示屏如题图b 所示。

将CH1探头衰减开关拨到×10位置，CH2探头衰减开关拨到×1位置。

在CH1和CH2均无输入信号时，将2个扫描基线调整到垂直方向居中的位置。

将CH1探头连到Vi ，CH2探头连到图中A 点。

为了测量上述2个电压值，CH1和CH2的偏转因数和扫描时间因数的最佳值分别为多少（微调处于校正位置）?此时，观察到 CH1和CH2的信号在垂直方向的峰峰值高度占多少格？被测信号一个周期的水平长度为多少格？
(示波器的相关技术性能如下：
CH1和CH2的偏转因数： 0.1 V/div, 0.2 V/div, 0.5 V/div ，1 V/div, 2 V/div, 5 V/div;
扫描时间因数：0.01ms/div, 0.02ms/div, 0.05ms/div ,0.1ms/div, 0.2ms/div, 0.5ms/div, 1ms/div, 2ms/div, 5ms/div; 水平扩展倍率k=5)
（2）（2分）将CH1探头连到Vi ，CH2探头连到图中A 点。

选择X-Y 工作方式，画出此时显示的波形；
（3）（2分）将CH1探头连到ui ，CH2探头连到u 。

，要求显示如题图c 所示的波形，采用
被测信号
显示波形
扫描电压
外触发方式，应该把哪个信号接到外触发输入端上？
题54图a *题54图b *题54图c
*17.被测信号、触发脉冲、扫描电压和示波器上显示的波形如题*17图所示。

示波器的触发极性、触发电平应该为：
A.正极性触发、零电平
B.负极性触发、正电平
C.负极性触发、负电平
D.正极性触发、正电平
*32. 用示波器测量交直流的混合电压时，应把输入耦合开关置于DC位置。

*47.通用示波器一般包括系统、系统、系统三个部分。

*53.（8分）被测信号u y为周期性脉冲信号，如题49图（a）。

在使用示波器测量被测信号时，当扫描电压u x波形分别如题49图（b）、（c）、（d）、（e）时，分别画出示波器上观察到的波形。

CH1波形
CH2波形
u i
u o
被测信号
连续扫描
触发扫描
连续扫描
连续扫描
（a ）
（b ）
（c ）
（d ）
（e
）
2009年试题
17．将两个同频率的正弦信号同时输入到示波器的Y 通道和X 通道，屏幕上所显示的波形
为圆形，则这两个信号的相位差为 A ．0º B ．45º C ．90º D ．180º
31．用示波器测量交、直流混合电压时，应将输入耦合选择开关置于“AC ”位置。

32．为了在示波器屏幕上获得稳定的波形显示，扫描锯齿波电压的周期T 必须与被测电压
周期T y 成整数倍关系。

＊53．（10分）通用示波器的组成总框图如题＊53图（a ）所示。

（1）（3分）请直接在题＊53图（a ）中的空框内填上适当的电路名称。

（2）（3分）已知电路框图中①点的波形如题＊53图（b ）所示，且电路采用“内”触发。

请在题＊53图（b ）中画出②、③、④点的波形。

（3）（2分）延迟线的作用是什么？ （4）（2分）时基发生器的作用是什么？
题＊53图（a ）
t
题＊53图（b）
2010年试题
19．用示波器观测到的正弦电压波形如题19图所示，示波器探头衰减系数为10，扫描时间因数为1 μs/div，X轴扩展倍率为5，Y轴偏转因数为0.2 V/div，则该电压的幅值与信号频率分别为
A．0.8 V和1.25 MHz B．8 V和1.25 MHz
C．8 V和0.25 MHz D．0.8 V和0.25 MHz
题19图
36．用示波器观测三极管放大电路中管压降u CE的交流分量时，应采用“AC”耦合方式。

53．如果需要对两个低频信号进行比较，需选用示波器，且采用显示方式。

2011年试题
18．用示波器测量某信号源输出波形的幅度，显示波形如题18图所示。

为了使读数更准确，应调节的是
A．垂直移位旋钮B．水平移位旋钮C．垂直衰减开关D．水平扫速开关Array
题18图
35．示波器在测量过程中，如果波形发生左右“跑动”，可以通过调节探头的可变电容，让波形稳定下来。

36．示波器暂不使用时，要切断电源，防止电子束长时间集中于屏幕一点而致“黑斑”。

2012年试题
62．（8分）题62（a）图所示为通用示波器的组成框图。

（1）试在题62（a）图中完成a、b、c三处所缺连线。

（2）题62（a）图中的空框A内应填写的名称为，空框B内应填写的名称为。

（3）用该示波器测量某正弦交流电的频率，水平扫速开关置1 ms/div，且微调旋钮置“校准”位。

若波形显示如题62（b）图所示（再现回扫线），则说明电路再现故障，被测交流电的频率为Hz，扫描锯齿波的周期为ms。

题62（b）图。
