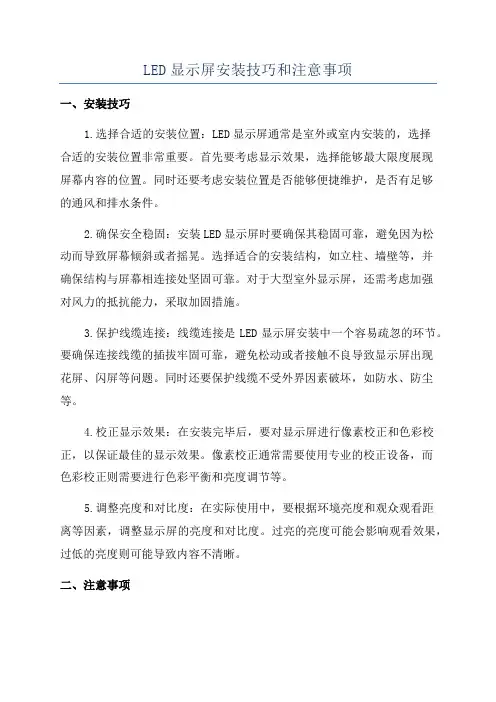

LED显示屏安装技巧和注意事项
LED显示屏安装技巧和注意事项一、安装技巧1.选择合适的安装位置：LED显示屏通常是室外或室内安装的，选择合适的安装位置非常重要。
首先要考虑显示效果，选择能够最大限度展现屏幕内容的位置。
同时还要考虑安装位置是否能够便捷维护，是否有足够的通风和排水条件。
2.确保安全稳固：安装LED显示屏时要确保其稳固可靠，避免因为松动而导致屏幕倾斜或者摇晃。
选择适合的安装结构，如立柱、墙壁等，并确保结构与屏幕相连接处坚固可靠。
对于大型室外显示屏，还需考虑加强对风力的抵抗能力，采取加固措施。
3.保护线缆连接：线缆连接是LED显示屏安装中一个容易疏忽的环节。
要确保连接线缆的插拔牢固可靠，避免松动或者接触不良导致显示屏出现花屏、闪屏等问题。
同时还要保护线缆不受外界因素破坏，如防水、防尘等。
4.校正显示效果：在安装完毕后，要对显示屏进行像素校正和色彩校正，以保证最佳的显示效果。
像素校正通常需要使用专业的校正设备，而色彩校正则需要进行色彩平衡和亮度调节等。
5.调整亮度和对比度：在实际使用中，要根据环境亮度和观众观看距离等因素，调整显示屏的亮度和对比度。
过亮的亮度可能会影响观看效果，过低的亮度则可能导致内容不清晰。
二、注意事项1.避免显示区域过曝：显示屏的显示区域不能暴露在阳光下，因为阳光直射会导致显示效果不佳甚至损坏LED灯珠。
需要在室外安装显示屏时，选择能够遮阳的位置，或者采取遮阳措施，如加装遮阳罩。
2.防止灰尘和湿气侵入：灰尘和湿气是影响LED显示屏寿命的两大因素之一、在安装室外显示屏时，要确保显示区域没有积水，并且尽量避免灰尘堆积。
可以采取防尘措施，如设置防尘网等。
3.防雷防静电：雷电是导致显示屏损坏的另一个常见原因。
在安装室外显示屏时，要选择合适的防雷设施，如避雷针、避雷网等。
同时要避免显示屏接触静电，尽量采取防静电措施，如接地处理等。
4.定期维护和清洁：LED显示屏需要定期进行维护和清洁，以保持最佳的显示效果。
清洁时要用软布轻轻擦拭屏幕表面，避免使用硬物或有腐蚀性的清洁剂。
LED显示屏的安装与维护
LED显示屏的安装与维护一、安装施工的前期工作1.工程现场勘察的几个要点（1）确定屏体和控制室的位置勘察现场首先要确定显示屏的安装位置，其确认的要点是在现场要确定安装在某个墙面上、梁下，柱体之间等。
反映在图纸上就是在平面图上确认屏体左右的柱梁标号，在立面图上确认屏体的底部标高。
控制室的位置就是要确认控制室在哪个位置。
（2）确定现场的屏体安装受力点通过现场观察、询问甲方相关人员、查阅建筑土建相关图纸，确定屏体的承载受力点（面）。
（3）确定屏体至控制室的路由线路通过现场观察，查阅建筑强弱电管线相关图纸，确定强弱电线缆的走向、长度，是否需要布放线槽或者线管。
（4）确定配套设备的安装LED显示屏的配套设备安装，主要是音箱的安装位置。
2.工程施工价格的组成及估算要点LED显示屏的工程施工价格，主要是由土建基础工程、钢结构框架、外装饰工程和强弱电布线工程等四类工程价格组成。
（1）土建基础工程的价格构成土建基础工程的价格构成有土方开挖回填、混凝土、钢筋等材料和机械、人工费用。
这部分的报价是以土方、混凝土的体积为报价单位，即元/方；钢筋以重量为报价单位，即元/吨；施工的人工以天数为报价单位，即元/工日。
一般估价可统一为钢筋混凝土的体积计价，可以估价在700～1000元之间，体积大，则价格走低。
土建基础的体积按经验一般是和上部的屏体面积大致相等，例如40m2的屏一般基础体积大概在40m3方左右，实际参数需要专业设计院进行设计。
（2）钢结构框架的价格构成钢结构框架的价格构成有钢材料、钢材料的再加工、焊接人工、辅助材料费用。
钢材料及材料的再加工的报价都是以重量（吨，t）为报价单位，即元/t，焊接人工是以天数为报价单位，即元/工日。
一般估价可统一为钢材料的重量计价，即元/t。
钢材料一般在4500～5500元/t（根据市场价格调整），再加工一般在600～1500元/t（根据再加工方法调整），焊接人工一般在2000～3500元/t，辅助材料在500元/t左右，这样一般钢结构施工在7000～9500元/t（不含再加工）。
LED显示屏安装工程施工方案
LED显示屏安装工程施工方案一、工程概况本工程为LED显示屏的安装工程，包括LED显示屏的安装、调试和验收等一系列工作。
安装地点为室内，并根据实际情况确定最佳安装位置和方法。
二、安装方案1.施工前准备（1）根据施工图纸和设计要求，准确计算电源线路长度、控制线路长度和信号源线路长度，配备相应长度的电线和接口器材。
（2）确认安装位置，并确保安装地面平整、稳固，方便进行安装工作。
（3）确认所需的安装围墙或安全扶手的位置和尺寸，并进行施工准备。
2.电源线路布置（1）根据设计要求，从外电箱处引入电源线，并进行线路敷设。
注意保证线路的安全性和美观性，避免线路过长、过多弯折等情况。
（2）根据显示屏安装位置，布置好各个分段供电点，确保安装地点附近有足够的电源插座。
3.控制线路布置（1）根据设计要求，将控制器和显示屏之间的控制线路进行连接，确保信号的稳定传输。
（2）控制线路的敷设尽量避免与电源线路重合，并进行隐蔽布线，保证美观。
4.LED显示屏的安装（1）清洁安装区域，确保无尘、无杂物，防止灰尘进入LED显示屏。
（2）根据LED显示屏的尺寸和形状，进行支撑架的安装，并确保支撑架的稳固牢固。
（3）将LED显示屏模块逐一安装到支撑架上，并根据设计要求进行拼接和固定。
（4）安装完成后，检查显示屏的水平度和平整度，并及时调整。
5.调试和验收（1）根据工程要求，进行LED显示屏的调试工作。
（2）调试包括：亮度调整、色彩校正、画面分辨率设置等。
（3）调试完成后，进行显示屏内容的验收，确保图像质量和内容精确无误。
6.安全措施（1）在搬运和安装过程中，要使用合适的工具和设备，确保安装人员的安全。
（2）在高处施工时，要采取必要的防护措施，如安装安全网、设置安全扶手等，以防止工作人员受伤。
三、保养与维护1.定期对LED显示屏进行检查和保养，特别是在高使用频率和恶劣环境下使用的场所，应增加保养次数。
2.检查供电线路和控制线路的连接是否松动，如有松动及时拧紧。
LED显示屏施工方案室内PLED显示屏的搭建与调试
LED显示屏施工方案室内PLED显示屏的搭建与调试在室内环境下，安装和调试LED显示屏是一项关键任务。
本文将介绍LED显示屏施工方案，重点讲解室内PLED显示屏的搭建与调试步骤。
通过本文，您将了解到如何高效、规范地完成LED显示屏的安装和调试工作。
一、准备工作在开始安装和调试之前，我们需要进行一些准备工作。
首先，确保室内PLED显示屏的所有配件齐全，并检查它们是否完好无损。
其次，确保施工现场的安全性，如确保电源线路的安全接地，并采取必要的防护措施。
最后，准备好所需的工具和设备，如螺丝刀、扳手、电源线等。
二、搭建过程1. 搭建支架：根据施工现场的实际情况，选择合适的支架类型并进行安装。
确保支架牢固可靠，并且能够承受LED显示屏的重量。
2. 安装模块：将LED显示屏的模块逐一插入到支架上，确保模块之间的对齐和间距均匀。
使用螺丝刀固定模块，确保其稳固性。
3. 连接电源：根据显示屏的电源规格，正确连接电源线。
注意检查电源线的接地情况，确保电源供应稳定可靠。
4. 连接控制器：将显示屏的控制器与电源线和信号线连接。
确保连接正确无误，并根据需要设置控制器的参数。
5. 验证功能：在安装过程完成后，对LED显示屏进行功能验证。
通过发送测试信号，确保显示屏正常工作，并检查是否存在图像失真或亮度不均匀等问题。
三、调试过程1. 亮度调节：根据室内光照情况和应用需求，调整LED显示屏的亮度。
确保显示屏的亮度适中，既不会造成光污染，又能满足观看需求。
2. 色彩校正：通过调整显示屏的色彩参数，确保图像的色彩鲜艳、真实，并且与室内环境的光照协调一致。
3. 视角调整：根据观众的视角要求，调整LED显示屏的倾斜角度或高度。
确保观众可以在不同位置获得清晰的观看效果。
4. 信号测试：通过发送不同类型的信号源，测试显示屏对不同信号的兼容性和稳定性。
确保在接收到各种信号时，显示屏能够正常工作。
5. 故障排除：如果在调试过程中发现故障或问题，应及时进行排查和修复。
室内外LED显示屏制作安装施工方案
室内外LED显示屏制作安装施工方案一、前期准备工作1.计划编制：根据客户需求和场地情况，确定LED显示屏的规格、尺寸和数量，并制定相应的计划。
2.资材准备：准备所需的LED模块、电源和控制系统等材料，并进行验收和清点，确保数量和质量无误。
3.场地勘测：到达安装现场进行勘测，确定显示屏的安装位置，评估场地的环境和资源情况。
二、安装方案制定1.安装位置确定：结合场地勘测结果，通过与客户沟通并综合考虑室内外的光线状况、观看距离和角度等因素，确定LED显示屏的最佳安装位置。
2.组织协调：与相关部门和施工人员协调安排工作时间和人员配备，确保施工进度和质量的控制。
3.安装方案编制：根据安装位置和显示屏尺寸制定安装方案，包括安装结构的设计和安装方式的选择，并绘制详细的施工图纸。
4.安全措施：根据现场安全要求，制定安全措施，包括安装过程中的防护措施和施工人员的安全培训等。
三、施工准备工作1.接地处理：安装显示屏前，对待安装区域进行接地处理，确保设备的安全运行和人员的安全。
2.安装结构搭建：按照安装方案进行搭建，包括安装支架、角钢等结构材料，确保显示屏的稳固和牢固。
3.电源布线：布置电源线路，并与室内外电源进行连接，确保电源正常供应。
四、显示屏安装1.模块安装：将LED模块按照安装方案，依次安装到支架上，确保模块的安装位置和间距规范，保持显示屏的整体统一性。
2.线缆连接：连接各个模块之间的电源线缆和控制线缆，确保信号传输的稳定和可靠。
3.亮度调试：根据室内外的实际光线情况，对显示屏的亮度进行调试，以达到最佳观看效果。
4.固定固件安装：对显示屏进行固定，使用防震固定件和螺杆等固定元件进行固定，确保显示屏的牢固和稳定。
五、电气连接和调试1.电源连接：连接显示屏的电源，确保电源线路的正常供电。
2.控制系统连接：根据控制系统的要求，连接显示屏的控制线路，并进行调试，确保显示屏的正常运行和控制。
3.软件设置：安装和设置相关控制软件，根据客户需求和显示屏的功能设定相应的显示、播放内容和效果等。
LED显示屏安装的方式_六种方式及安装注意事项
LED显示屏安装的方式_六种方式及安装注意事项一、吊挂安装吊挂安装是安装LED显示屏的常见方式之一、首先需要在LED显示屏的上方设置一个吊装结构，然后将显示屏安装在吊装结构上。
吊挂安装的优点是安装位置可以调整，显示效果好；缺点是吊装结构需要承受较大的重量，安装难度较大。
注意事项：吊装结构的制作需要具备一定的工程设计能力，要确保吊装结构能够承受整个显示屏的重量，以及在风雨天气条件下具备良好的稳定性。
二、墙壁安装墙壁安装是比较常见的安装方式之一，适用于固定在建筑物的墙壁上。
墙壁安装的优点是安装简单，占用空间小；缺点是无法随意调整安装位置。
注意事项：墙壁安装需要在墙壁上设置安装支架，确保支架牢固稳定，能够承受显示屏的重量。
三、立柱安装立柱安装适用于户外广告、公共场所等需要将显示屏独立安装的场合。
通过设置立柱，将显示屏安装在立柱上。
立柱安装的优点是安装位置可以调整，方便观看；缺点是需要额外设置立柱结构，费用相对较高。
注意事项：立柱结构需要具备一定的工程设计能力，确保立柱的稳定性和承重能力。
四、地面安装地面安装适用于展览会、商场等场所，一般使用支座将显示屏安装在地面上。
地面安装的优点是安装简单，占用空间小；缺点是无法随意调整安装位置。
注意事项：地面安装需要设置支座，确保支座的稳定性和承重能力，以防止显示屏倾斜或翻倒。
五、悬挂安装悬挂安装适用于大型舞台演出、会议等场合，通过吊索将显示屏悬挂在舞台或会议场地上方。
悬挂安装的优点是安装位置可以调整，方便观看；缺点是需要设置复杂的吊索结构。
注意事项：悬挂安装需要确保吊索结构的稳定性和承重能力，要定期检查吊索的使用情况，避免出现安全隐患。
六、室内嵌入安装室内嵌入安装适用于商场、展览馆等室内场所，通过设置显示屏的嵌入结构，将显示屏嵌入到墙壁或地面中。
室内嵌入安装的优点是美观，不占用空间；缺点是安装位置无法调整。
注意事项：室内嵌入安装需要确保嵌入结构的稳定性，避免出现显示屏脱落或破损的情况。
LED显示屏的安装与操作手册
LED显示屏的安装与操作手册1. 概述本手册旨在为您提供LED显示屏的安装和操作指南。
无论您是专业人员还是普通用户，只要按照本手册的步骤进行操作，即可轻松完成LED显示屏的安装和调试。
2. 准备工作在开始安装LED显示屏之前，请确保已准备好以下材料和工具：- LED显示屏设备- 螺丝刀（根据显示屏型号，可能需要不同类型的螺丝刀）- 钢尺、水平尺、直角尺等测量工具- 电源线、信号线（根据显示屏接口类型，可能需要不同类型的线材）- 绝缘胶带、螺丝等固定材料- 操作设备所需的软件和驱动程序3. LED显示屏的安装3.1 开箱及检查1. 小心打开LED显示屏的包装箱，检查内部物品是否齐全。
2. 核对显示屏型号、尺寸和配件是否与购买订单一致。
3. 检查显示屏外观是否有损坏或变形。
3.2 安装框架和底座1. 根据显示屏型号，组装框架和底座。
2. 使用螺丝将框架和底座固定在显示屏背面。
3. 确保框架和底座的稳定性，防止显示屏在使用过程中摇晃。
3.3 安装显示屏模块1. 根据显示屏规格，将LED模块按照设计图示安装在框架上。
2. 使用螺丝将模块固定在框架上的适当位置。
3. 注意保持模块之间的间距均匀，以确保显示效果。
3.4 连接线材1. 根据显示屏接口类型，连接电源线、信号线等线材。
2. 确保线材连接正确无误，连接牢固。
3. 整理线材，使用绝缘胶带或线槽进行固定，保持设备整洁。
3.5 调试1. 开启LED显示屏电源，观察显示屏是否正常启动。
2. 通过操作设备，检查显示效果是否符合预期。
3. 如发现问题，参照手册进行故障排查或联系专业技术人员。
4. LED显示屏的操作4.1 基本操作1. 开关机：按下电源按钮，开启或关闭显示屏。
2. 信号切换：根据需要，切换显示屏接收的不同信号源。
3. 亮度调节：调整显示屏的亮度，以适应不同环境光线。
4. 音量调节：如有音响设备，可调整音量大小。
4.2 功能菜单操作1. 进入菜单：根据显示屏型号，长按或双击按钮进入菜单。
LED显示屏组装
LED显示屏组装LED显示屏组装框架结构在屏幕较小时，是在工厂组装成整屏；屏幕较大时，按单元板发货。
由工程人员在现场组装。
组装时，先将单元板和电源分别固定在板筋背条上，进而拼装成屏体。
箱体结构箱体与箱体之间采用秘密窃取的方法定位销定位、锁紧机构拉紧，都能使安装更加精密、准确，保证箱体上下、左右之间的LED间距在实际误差求范围之内，从整体上保证了整个屏体的显示效果。
室内显示屏组装1、外框架组装好以后，先将单元板按由右向左、由下向上的顺序进行安装，单元板的高度和平整度可由四角的磁盘螺母进行调节。
2、安装开关电源：用手电钻按开关电源安装孔位置钻φ3.2的孔，以自攻螺丝进行固定。
3、按由右向左的顺序将单元板用P16扁平信号线连接起来。
4、将开关电源的5V电源线连接到单元板的电源插座上，注意电源的正负极性不能接反。
5、显示卡和发送卡的安装：取下计算机机箱壳，按对应的插座安装LED 显示屏的显示卡和发送卡，并用螺丝固定，显示卡和发送卡之间用扁平线连接。
6、接收卡的安装：在LED 显示屏框架的右侧适当位置安装接收卡，并连接好供电电源和接收卡与单元板之间的信号线。
7、将发送卡与接收卡用五类双绞线（通讯线）连接起来。
8、检查开关电源是否短路A、用数字万用表的电阻（200Ω）测量开关电源输出正、负极间电阻值，阻值范围在30~40Ω之间。
B、拔下开关电源与单元板间的电源插头，开关电源加220V电压，测量其电压值为＋5V±0.2V室内显示屏调试启动华来特测试软件1、用十字线走全屏 , 检查不受控点和连带点 .2、分别用横线、竖线、斜线测试。
3、全屏点亮 , 检查盲点 , 缺色点 .4、对于彩色屏进行色彩测试 , 检查灰度级别 .观察大屏工作，若有问题，根据现象进行逐一解决，具体方法见常见故障与维修。
2 ．组装图磁吸式结构：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
弱电工程室内LED显示屏安装方法指导
安装室内LED显示屏，一般常用的方法都会选择买边框、模组、排线、电源、控制卡等材料来自己组装成LED显示屏，那么如何把一块块模组组装成一整块大的LED屏幕，并且正常使用呢？小编为您详解磁吸条屏安装步骤。
先算一下尺寸：单元板用的是P5的全彩模组尺寸为320*160mm，长15块，高12块，这块彩屏共用180块模组。
320*15=4800mm，160*12=1920mm，净面积为4800mm*1920mm各加10mm的余头(除去包不锈钢用去2mm，最后板与边框的接缝为5-8mm。
上下的余头可以留到上面从正面看看不到)，边框尺寸为4810mm*1930mm。
P5室内模组长尺寸320mm
P5室内模组宽尺寸160mm
P5室内模组背面
首先做边框
根据现有的一个正在制作的小屏举例做一个结构。
从市场上买4*4的方钢4根2*2的4根(6米长)，先用4*4的方钢做一个田字架(可根据自己情况定制)，大边框的尺寸为4850mm*1970mm，因为小边框内的尺寸才是装屏的尺寸，方钢为40mm，所以是这个尺寸。
焊的时候用钢角尺尽可能的焊好90度角。
中间那个尺寸不重要。
田字架做好后，开始在上面焊小方钢，小方钢的内部尺寸为
4810mm*1930mm四角及中部用剩下的4*4方钢切成小段焊上去方便包不锈钢。
4*4和2*2方钢
方通焊接
方通焊接1
方通焊接2
方通焊接3
方通焊接4
小连框做好后开始焊背条，前两块用板量着焊，找到尺寸后一直往下焊就行了。
背条是40mm宽的，长度为1980mm左右，两头能够着好焊就行。
焊好后的边框(照的是背面)边框就可以拿到大厅内安装了。
墙顶部做好两个角钢挂钩。
焊接背条
方钢背条
把焊接好的方钢固定在墙上
装电源、控制卡、模组
架子挂好后，四周留约10mm的空隙，因为室内屏不能做成加风扇的箱体框，只有靠这10mm的空隙简单通风了。
装电源的时候先接好两条成品电源线，5V输出一定要看好正负极，否则就烧电源线、模组以及控制卡。
每根成品电源线有两个接头，这样每块电源能带四块模组。
然后电源之间是220V连接，用2.5平方的软铜线把每一排串在一起就行，最后各出一组220V电源线，接到配电柜的空开接线端上。
从配电室到LED显示屏配电柜的电缆在安装屏幕之前就必须布置好，电缆的线径计算已经在前面的文章讲过了，这里不再复述了。
电源接好后装控制卡，控制卡这里用的是同步接收卡。
整个电源和控制卡的布置，LED显示屏出厂都是有《电源及系统布线图》的，只要严格参照图纸走线就不会出错。
一般工程师自己根据电源和卡的数量也可以估算出走线方式。
LED显示屏电源5V 40A
把电源固定在条屏的位置上
接收卡与模组连接
我们这里每张卡带三列模组，共36块板，这样每三列装一块卡，从就近的电源上取5V给卡供上电，注意正负极，然后用网线把5张卡连起来，靠电源接
头的网口是输入口，右边是第1块卡，也是头卡，输入接的是电脑的千兆网卡，然后输出网口接的是第2块卡的输入口，第2块卡的输出口接的是第3块卡的输入口，这样一直到最后一张卡，第5张卡，输入接第4张卡的输出。
输出口为空。
接收卡连网线示意图
装模组之前要用不锈钢包边，这仅仅是为了好看，也是安装单位要求的，专门找来了做不锈钢的师傅来量了尺寸，我估算了下他量完钢结构后加大了5mm吧，为方便能好安装又能卡死不锈钢包边。
这
里因为屏幕尺寸不大，我们提前安装的不锈钢包边，有时也可以在屏幕安装完后再安装不锈钢包边，但是要注意的就是底部第一排水平一定要做好。
LED模组不锈钢包边
LED模组不锈钢包边1
安装模组
扣好不锈钢边后就能开绐上模组了。
模组一般从下往上装，从中间往两边开始安装。
这样的安装方式有很多争议，我说明一下我们的想法，从底部安装主要是为了使水平和垂直都能在正常控制范围内，特别是
屏幕的面积大了以后，更加容易失控，特别是小间距的要求超高，有点缝隙没有达到要求，都需要做精细的调整。
安装过小间距的工程师都知道，即使是精密的模具出来模组或箱体，都还是有误差的，几个丝错位，都会导致整行的错位。
其次，从中间往两边安装可以分成两组人员甚至四组人员分工干活，节约安装时间。
即使碰到安装错位的问题，基本都不会影响另外一组人员的进度。
按照图纸安装模组自带的排线，短排线只适合模组与模组的连接，从控制卡到模组的长排线是要安装线序长短安装的，最上面和最下面用的排线最长，我们这里大概是1米半长。
在方钢上安装LED模组
LED模组长排线和排线
LED模组16P排线
最好自己带有工具，如果排线有压坏的话，重新剪一段，两头一压就行了，然后装上固定的卡子。
很多时候因为背条支着放不平模组，装的时候还得剪掉线卡。
排线插到模组上的时候红边向上，模组的箭头也同时是向上的。
没有标箭头的模组，那么看模组上的印刷字必须是向上的。
模组之间的连接，都是模组前面的输入连接上一个模组后面的输出。
这块彩屏共用5张接收卡，1块卡拖三列模组，每张卡上面有12个T75接口，这块屏从上到下也是12排，刚好插满，对应插好就可以了。
屏接口的最下面一针标着OE，但是不是插排线的红边，(这个和单双色屏刚好相反)，排线插反也不会烧模组或卡，只是模组上显示一条亮线。
接收卡与模组接线示意图
接收卡与模组接线实物图
调试
装好四行模组一张卡后通电测试，有问题的话及时解决，因为再装下一组的话就会盖住这张卡无法测试，另外继续安装的话不能及时发现问题，如果全部都安装好了，再去找问题点，又把
安装好的模组拆下来，工程量可就大得多了。
控制卡上面有一个测试按键，刚通电，可以先利用这个方式来测试，如果安装正常的话屏会依次显示红、绿、蓝、行、场、点信息，然后再将控制电脑测试一遍，主要是为测试网线是否通讯正常。
正常的话再安装下一组，直到安装完成。
测试部分已安装好的模组是否正常显示
安装完所有的模组并包边
