本安型环网交换机使用范围
防爆型KJJ18矿用本安型环网交换机使用范围
• KJJ18本安型环网交换机为矿用本质安全型产品，防爆标志为：ExibⅠ，可 应用于煤矿有瓦斯和粉尘的危险场所中。 • 1、KJJ18矿用本安型环网交换机的关联设备：KDW660/18B型矿用隔爆兼 本安型直流稳压电源防爆型式：隔爆兼本质安全型；防爆合格证号： 320110604； • 2、KJJ18矿用本安型环网交换机配接设备：KJ91N(A)-F型矿用本安型安全 监控分站 • 防爆型式：矿用本质安全型； • 防爆合格证号：320110527；
• 7、具有两路光通信接口，可实现环网。
防爆型KJJ18矿用本安型环网交换机技术参数
• • • • • • • 1、交换机工作电压：18±0.5V/12±0.5V。 2、以太网光信号接口接口数量：4个； 传输方式：全双工TCP/IP传输协议，波长为1310nm的单模光纤； 传输速率：10/100自适应； 光发射功率：≤-5dBm； 光接收灵敏度：≤-20dBm； 到KJ91N(A)-J数据传输接口之间最大传输距离：20km｛使用MGTSV-(2、4、6、8、 10、12)A型光缆｝。 3、以太网电信号接口性能（本安接口）接口数量：6个；传输速率：10/100Mbps自 适应； 信号工作电压峰峰值：1V~5V； 到分站设备之间最大传输距离：5m（MHYVR电缆，电缆分布参数：分布电容： ≤0.06μF/km；分布电感：≤0.8mH/km； 直流电阻：≤12.8Ω/km）。
• KJJ18本安型环网交换机是KJ91N(A)型煤矿安全监控系统的主要设备。随着 Internet遍及世界的每个角落，世界已经进入了一个崭新的现代通信技术的 时代；该交换机是我公司专门开发的应用于煤矿工业控制的以太网设备。该 交换机符合IEEE802.3标准，由于煤矿井下工作环境恶劣，该交换机采用冗 余网络、解环自愈、断线快速恢复等先进技术，极大的满足煤矿井下复杂恶 劣的工作环境。Zmjt055
防爆型KJJ18矿用本安型环网交换机产品特点
• 1、采用工业级元器件和专门设计，确保产品的高可靠性；
• 2、可在极端的温度范围内稳定工作，能适应工业现场恶劣的工作环境；
• 3、提供双电源用于保护，当一路电源出现故障设备还能正常工作； • 4、组网灵活，可组成光纤自愈环网、超级以太网自愈环网或光电组合环网； • 5、支持电口自动协商功能，无须配置，可自动与对端电口设置保持一致； • 6、兼容RS485通讯方式、TCP/IP方式；
2018
KJJ18本安型环网交换机
山东中煤集团
CONTENT
01/ 03/
防爆型KJJ18矿用本安型 环网交换机产品概述
02/ 04/
防爆型KJJ18矿用本安型 环网交换机使用范围Байду номын сангаас
防爆型KJJ18矿用本安型 环网交换机产品特点
防爆型KJJ18矿用本安型 环网交换机技术参数
05/
出口国家
防爆型KJJ18矿用本安型环网交换机产品概述
•
• •
•
出口国家
• 该产品已出口美国、法国、加拿大、印尼、俄罗斯、越南、澳大利亚、韩国、 伊朗等多个国家。
非常感谢您的聆听
Zmjt055
• 4、RS485信号接口（本安接口）接口数量：6个； • 传输方式：半双工RS485信号，双极性； • 传输速率：2400bps； • 信号工作电压峰峰值：≤12V； • 到分站设备之间最大传输距离：10km（MHYVR电 缆，电缆分布参数：分布电容：≤0.06μF/km；分 布电感：≤0.8mH/km；直流电阻：≤12.8Ω/km）。 • 5、 本安参数： Ui：DC18.3V；Ii：840mA；Ci： 1.1µF；Li：0µH。
KJJ12 矿用本安型网络交换机 使用说明书
KJJ12矿用本安型网络交换机使用说明书（版本号:1.0）执行标准：GB/T 3836.1-2021GB/T 3836.4-2021MT209-1990（抗干扰性能和可靠性除外）MT210-1990Q/320412 XZMA036-2022常州新泽监控设备有限公司发布日期2022年06月15日©常州新泽监控设备有限公司版权所有。
未经许可不得翻印、修改或引用。
为了保证安全并获得最佳效能，在安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。
敬 告敬告：在您安装和使用本产品前，请仔细阅读本使用说明书！警 告警告：一、维修时不得改变本安电路和与本安电路有关的元、器件的电气参数、规格和型号！二、本安关联产品不得随意与其它未经检验的设备连接！ 三、请按本说明书正确安装电缆，否则有可能产生故障。
四、请避免金属碎屑或其他物质进入设备内部。
五、产品的维修，应由产品的制造商进行维修，如使用单位自行进行维修时，检验在征得产品制造商同意后，方可进行维修。
维修方承担产品维修后的责任。
设备维修，应由掌握、熟悉电气相关知识的专业人员进行检查和维修。
六、 维修后的设备，经检验合格后，方可投入使用。
警 告警告： 未按本说明书使用而造成的一切后果自负，在爆炸性气体环境中严禁打开！目录1、概述 (1)2、结构特征与工作原理 (1)3、技术特性 (2)3.1电气性能 (2)3.2传输距离 (2)3.3端口参数 (3)3.4转发速率 (3)3.5吞吐量 (3)3.6网络重构自愈时间 (4)3.7主要功能 (4)3.8防护等级 (4)3.9防爆型式 (4)4、尺寸、重量 (4)5、安装及调试 (5)6、故障分析与排除 (5)7、使用注意事项 (6)8、包装、运输、贮存 (6)9、开箱及检查 (6)10、售后服务 (6)I1、概述1.1用途及适用范围KJJ12矿用本安型网络交换机采用本质安全设计，适用于有瓦斯和煤尘爆炸危险的矿井下。
4 口千兆环网工业交换机 用户手册说明书
4口千兆环网工业交换机用户手册版本：V2.01发布日期：10/2021大连德嘉工控设备有限公司目录1.产品概述 (3)2.产品特性 (3)3.产品外观 (4)4.安装指南 (5)5.网络拓扑结构 (5)近些年来，随着网络技术的飞速发展，以太网进入了工业自动化领域，形成了新型的工业以太网控制网络技术。
这是由于工业自动化系统向分布化、智能化控制方面发展，开放的、透明的通讯协议以及使用的简洁性已得到工控业界的广泛认可，致使越来越多的工控设备支持工业以太网通信。
以太网技术引入工业控制领域，其技术优势非常明显：（1）Ethernet是全开放网络，遵照网络协议不同厂商的设备可以很容易实现互联。
（2）以太网能实现工业控制网络与企业信息网络的无缝连接。
（3）软硬件成本低廉，以太网技术现已非常成熟，支持以太网的软硬件受到厂商的高度重视和广泛支持，有多种软件开发环境和硬件设备供用户选择。
（4）通信速率高，当前以太网的通信速率为10M、100M、1000M开始广泛应用4口千兆环网交换机具有4个1000M/100M/10M自适应以太网交换机接口，使用灵活方便，可组成总线型和星型以及冗余环网等各种较复杂的网络拓扑结构。
采用工业级标准设计，-10～+70℃宽温型工业级工作温度。
可广泛的用于PLC、HMI、DCS、工控机等各种基于工业以太网的工控设备，支持多种工业以太网协议，如PROFINET（IRT除外）、MODBUS TCP/IP、TCP/IP等。
整体设计采用“凹陷”网口设计，外观上和普通交换机大有差别，将网线水晶头能够有力的支撑保护住。
这样使用类似西门子网线金属头时，可将其前半部分掩盖住，不至于全都裸露在外面，可以能够有效地“拖住”网线，使网线水晶头也不会容易脱落，而且看起来还非常美观。
2产品特性●电源电压：标准工业24V直流电压供电。
●符合IEEE802.3x、10/100/1000Base-T、IEEE1000Base-X/IEEE100Base-FX工业以太网标准。
煤矿井下安全避险六大系统--通信联络系统
教学矿井案例
图3-3-27 对讲器、矿用有（无）线通信音箱
教学矿井案例
2
8
1
7 9
3 无线通信音箱
图3-3-28 井下通信音箱分布图
3、应急通信保障系统
教学矿井案例
系统是井下三条皮带（主井皮带、盘区皮带和顺槽皮
带）沿线安装的扩音电话通过三台语音网关级联的方式进
入环网交换机将数据、信号传输到地面信息调度指挥中心。
教学矿井案例
系统由前端及信号源部分（系统播控软件、IP网络对 讲系统）、信号传输与分配部分（光缆）以及终端接收设 备（矿用本安通信音箱、矿用本安无线通信音箱）三部分 组成，见图3-3-27。
系统具有多路广播、自动播放及局域网和Internet网 络控制功能。教学矿井地面安装有1个IP网络对讲系统， 井下安装有9个通信音箱（含对讲器，见图9-3-5），其 中有6个有线通信音箱和3个无线通信音箱，覆盖了整个 教学矿井井下区域，通信音箱井下分布图见图3-3-28。
2、调度室值班人员及领导通过通信系统通知井下作业人 员撤人、逃生路线等。 3、日常生产调度通信联络等。 4、矿井救灾通信系统主要用于灾后救援。
二、 教学矿井案例
教学矿井案例
教学矿井通信联络系统有：矿用调度通信系统、矿用 语音广播系统（包括：无线通信音箱、有线通信音箱）和 应急通话保障系统。
主要设备
煤矿井下安全避险六大系统 系统通信联络
一、系统简介 二、教学矿井案例 三、系统小结
一、 系统简介
系统简介
通信联络系统又称矿井通讯系统，是煤矿安全生产调 度、安全避险和应急救援的重要工具。 通信联络系统 主要功能有： 1、煤矿井下作业人员可通过通信系统汇报安全生产隐患、 事故情况、人员情况等，并请求救援等。
井下六大系统及其作用
煤矿六大系统组成煤矿六大系统包括：监测监控系统、井下人员定位系统、井下紧急避险系统、矿井压风自救系统、矿井供水施救系统和矿井通信联络系统。
监测监控系统概述和图片监测监控系统包括：环网交换机后备电源KJ19-L通讯线路避雷器监控分站防爆摄像仪矿用隔爆兼本质安全型多路电源声光报警器本系统是针对矿山地面、矿山井下有毒有害气体、环境参数、通风设施及机电设备运行状况，进行监测监控的综合性监测监控系统，包括通风系统监测、视频监控和地压监测。
是金属、非金属矿山安全避险“六大系统”建设项目之一。
本系统可大可小，组合灵活，适用于我国大、中、小型矿井，是符合我国金属、非金属矿山安全生产实际需要的监测监控系统。
系统具有防雷击保护装置，能有效将沿线进入设备的感应雷击电压箝位在安全电压范围内，可承受架空线、地缆、横向、纵向、正极性、负极性等雷击及过压冲击，以保护地面计算机等外围设备，以及地面、井下各分站等免遭雷击损坏。
人员定位系统概述和图片人员定位系统包括：环网平台系统读卡分站人员定位分站识别卡电源箱人员定位系统由主机、传输接口、分站（读卡器）、识别卡、传输线缆等设备及管理软件组成的系统，具有对携卡人员出/入井时刻、重点区域出/入时刻、工作时间、井下和重点区域人员数量、井下人员活动路线等信息进行监测、显示、打印、储存、查询、报警、管理等功能。
该系统是集计算机技术、无线传感网络技术、现场总线技术等多学科技术综合应用为一体的高科技产品。
该系统采用基于ZigBee的无线传感器网络技术实现井下人员的精确定位。
ZigBee技术是一种新兴的无线网络技术，它具有近距离、低复杂度、低功耗、低数据速率、低成本等优点，是一种介于无线标记技术和蓝牙技术之间的技术提案，它依据802.15.4标准，在数千个微小的传感器之间相互协调实现通信。
这些传感器以接力的方式通过无线电波将数据从一个传感器传到另一个传感器，所以采用ZigBee技术开发的井下人员定位系统具有安装方便、组网灵活、通讯效率高等特点。

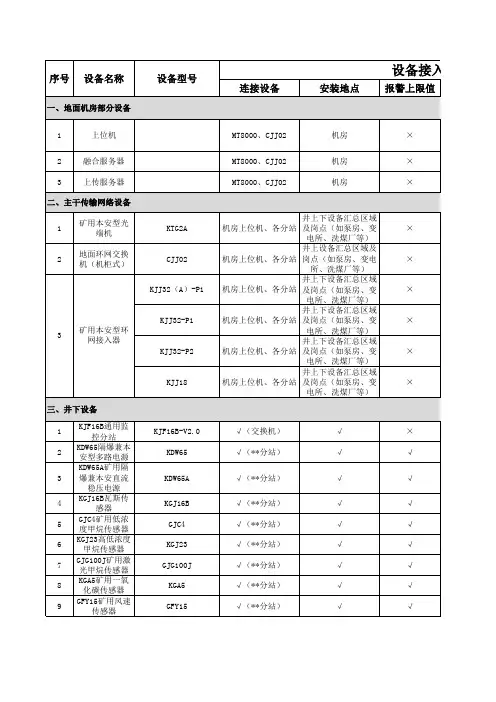

1-1-KJ95X煤矿安全监控系统--相关设备配置内容查询表
√
√
18
KGQ8矿用硫化 氢传感器
KGQ8
√（**分站）
√
√
19
KGT15机电设备 开停传感器
开停传感器 钩数传感器
√（**分站） √（**分站）
√ √
√ ×
20
GCG1000粉尘传 感器
GCG1000
√（**分站）
√
√
21
GWSD50/100矿 用温湿度传感
GWSD50/100
√（**分站）
√
√
22
√
×
馈电
√（**分站）
√
×
27
GQQ5(A)烟雾传 感器
GQQ5(A)
√（**分站）
√
√
备注： 1.√：表示该设备接入监控系统后，上位机软件进行参数配置的必填内容； 2.×：表示该设备接入监控系统后，上位机软件进行参数配置的不填内容； 种门限需根据不同煤矿及当地政策进行设置。
设备接入系统后上位机软件参数配置
GJG100J
√（**分站）
√
√
8
KGA5矿用一氧 化碳传感器
KGA5
√（**分站）
√
√
9
GFY15矿用风速 传感器
GFY15
√（**分站）
√
√
GFY15（A）矿
10 用双向风速传
GFY15(A)
√（**分站）
√
√
感器
11
GFT20矿用风筒 风量传感器
GFT20
√（**分站）
√
√
12
GFT16矿用风筒 风量开关传感
序号 设备名称
一、地面机房部分设备
设备型号

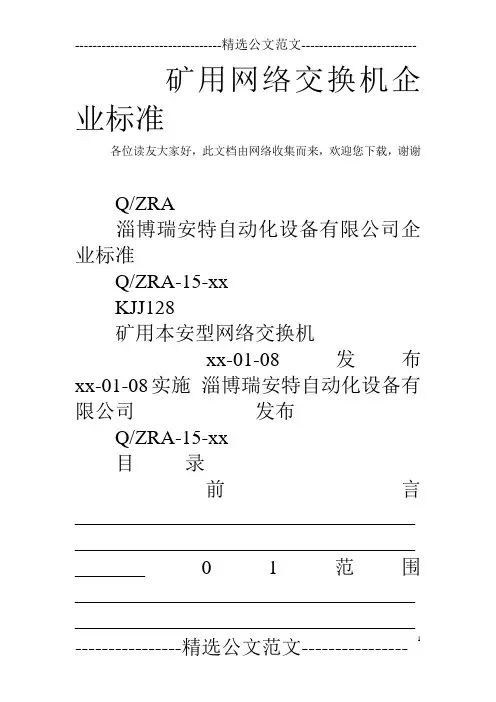

矿用网络交换机企业标准
