寿力空压机型号说明
美国寿力空压机资料_02
注：绿线表示无控制气，黄线表示有控制气。
控制系统 —
调节过程
卸 载 工 况：
如果用气量一 直较低，管线压力 会超过110PSI，这 个压力克服压力开 关上的弹簧上的压 力，打开开关的触 点，使电磁阀放电， 口3与口1接通。控 制气进入寿力控， 将进口阀门关闭； 同时放空阀打开， 释放掉油气分离器 中的压力。
控制系统元件的基本结构 — 压力开关
接线点 B
接线点 A
接线点 C 压差指示 压力调节 压力指示( bar) 压差调节
压力指示 ( psi)
压力信号
控制系统元件的基本结构 — 压力开关
运行工况：
接线点 B
接线点 A
接线点 C 压差指示 压力调节 压力指示( bar) 压差调节
压力指示 ( psi)
控制系统 —
START
调节过程
启动工况
在0～6秒的 Y-△转换时间 内，电磁阀无 电，口3与口1 相通，放空阀 通大气，进口 阀闭，机组轻 载启动。
注：绿线表示无控制气，黄线表示有控制气。
控制系统 —
调ቤተ መጻሕፍቲ ባይዱ过程
加载工况
6秒钟后，电 磁阀得电，口 2与口1相同进 气阀全开，机 组处于加载模 式。系统压力 到50psi后，最 小压力阀打开 供气，在达到 100psi之前， 机组一直在这 种状态下运行。
喷油压力
油压
△P3
/
-最小压力阀
min=1.5PSI =(P3-P2)/2，（300HP以上型)
＞50PSI开启
系 统 控 制 一 览 表
控制参数
油压 空滤压差 卸载压力
显示
/ / /
控制件组成（不含电 气组件）
最小压力阀 真空开关/压力传感器 ＞50PSI开启 ＞10PSI报警
寿力3400空压机参数
寿力3400空压机参数【最新版】目录1.寿力 3400 空压机的概述2.寿力 3400 空压机的参数3.寿力 3400 空压机的应用范围4.寿力 3400 空压机的维护与保养5.寿力 3400 空压机的优点正文寿力 3400 空压机是一种广泛应用于各行业的空气压缩设备，以其高效、稳定、可靠的性能获得了众多用户的好评。
以下是关于寿力 3400 空压机的一些详细参数和相关信息。
1.寿力 3400 空压机的概述寿力 3400 空压机是寿力公司（Sullair）生产的一款螺杆式空气压缩机。
该空压机采用先进的螺杆压缩技术，具有较高的压缩效率和稳定的输出压力。
其功率范围为 37-45kW，排气量在 3.4m/min 左右，能够满足多种应用场景的需求。
2.寿力 3400 空压机的参数寿力 3400 空压机的主要参数如下：- 排气量：3.4m/min- 功率范围：37-45kW- 压缩效率：较高- 输出压力：0.7-1.2MPa- 工作电压：380V/50Hz- 冷却方式：水冷- 防护等级：IP543.寿力 3400 空压机的应用范围寿力 3400 空压机适用于各种需要压缩空气的场合，如工厂、矿山、建筑工地、石油化工、医药、食品等行业。
它可以为这些行业提供稳定、高效的压缩空气，以满足生产和操作的需求。
4.寿力 3400 空压机的维护与保养为了确保寿力 3400 空压机的正常运行和延长使用寿命，需要定期进行维护和保养。
主要内容包括：定期更换空气滤清器、油过滤器和油气分离器等耗材，定期检查压缩机的运行状况，以及及时维修出现的故障。
5.寿力 3400 空压机的优点寿力 3400 空压机具有以下优点：- 高效的压缩效率，节省能源消耗- 稳定的输出压力，保证生产过程的连续性- 采用水冷方式，具有良好的散热性能，适合大型项目应用- 结构紧凑，占地面积小，便于安装和移动- 优质的售后服务，确保设备的长期稳定运行总之，寿力 3400 空压机是一款具有高效、稳定、可靠性能的螺杆式空气压缩设备，广泛应用于各行业。
寿力空压机型号说明
寿力空压机Байду номын сангаас号说明
壽力LS16-100跟壽力LS16-100H有何區別
以LS16-100H AC SULL為例，LS指的是機型結構代碼（與LS，TS，WS，ES等等）16指的轉子的直徑（CM）100指的是主電機的功率，後面的H指的是額定壓力，L是100PSI（就是我們說的7公斤）H是8公斤（115PSI）還有HH，XH就是10和12公斤，AC是冷卻方式（風冷）SULL指潤滑油類型，SULL是標準機8000小時更換一次油的機。
以ls16100hacsull為例ls指的是機型結構代碼與lstswses等等16指的轉子的直徑cm100指的是主電機的功率後面的h指的是額定壓力l是100psi就是我們說的7公斤h是8公斤115psi還有hhxh就是10和12公斤ac是冷卻方式風冷sull指潤滑油類型sull是標準機8000小時更換一次油的機
美国寿力空压机控制面板操作说明介绍
美国寿力空压机控制面板操作说明介绍本空压机是美国寿力公司生产的双螺杆式、低噪声、微油型空气压缩机，型号为LS32-450H WC，为除灰和热机提供除灰、杂用和仪用压缩空气。
空压机控制面板介绍1.键盘介绍停机——手动停机及消除报警信号，运行时按下此键，机组将立即进入卸载状态，并延迟10秒后停机。
手动——运行模式时起动机组，同时选择手动运行模式。
如机组正处于运行模式下非停机报警状态中，能消除报警信号，并使机组按手动模式运行。
自动——运行模式时起动机组，同时选择自动运行模式。
如机组正处于运行模式下非停机报警状态中，能消除报警信号，并使机组按自动模式运行。
显示——显示压力，温度及其它运行状态参数。
编程——在运行画面下按此键，进入现场参数设置画面，按寿力商标键再按此键，进入密码校核画面。
向上箭头——在状态显示模式下用于更改所显示的参数，在参设定模式下用于增加参数的设定值。
向下箭头、指示灯测试——在状态显示模式下用于更改所显示的参数。
在参数设定模式下用于减小参数的设定值。
在缺省模式下用于测试各指示灯。
按下该键后，所有正常的指示灯都应亮三秒钟。
寿力标志——与其它键组合完成特定操作，在参数设置状态下按此键进行回查。
2.就地切远方操作方法（1）先按再按键，此时出现随机密码（2）随机密码乘2加3后得出的值通过按键输入，按键进入参数设置界面，通过再次点击找到如下图所示界面（3）通过键将控制模式转换至“遥控”，点击回到初始界面（4）点击键，此时“ON”灯闪烁，空压机已切至遥控位。
注△：当空压机停运前运行方式为“遥控”方式，可直接按键切至“远方”。
2.顺序控制模式挂起——响应查询命令，可以发回机组的状态，参数信息：但不影响主机（计算机）的Start（起动），Stop（停机），Load（加载）和Unload（卸载）命令。
遥控——响应查询命令，可以发回机组的状态，参数信息，但不影响主机（计算机）的Start（起动），Stop（停机），Load（加载）和Unload（卸载）命令。
寿力空压机使用与操作
开机检查
管路连接：气/冷却水/排污
电气检查：输入电压/热继/接地/电机引线/接触器/继电器/风扇转向/机头转向 电压±5%，严禁±10%；频率±1%，严禁-3%～+2%；对称＜1%，严禁3% 启动次数 热态1次/小时，冷态2次/小时，间隔不小于15分钟
（10%的电压↘会造成10%的电流↗；3%的频率波动会造成17%的转速变化）
LS
单级压缩 ，其它有：TS 双级压缩 / ES 紧凑型 /VS 真空泵
25
螺杆直径 25 cm，其它有：10/12/16/20/25/32
S
带螺旋阀主机
300
主电机功率为300HP
H
排气压力115 - 125 PSI /8bar，其它有：
L
100 - 110 PSI / 7bar
HH
140 – 150 PSI / 10bar
单机参数设置 ①运行参数设置
②参数值加、减修改
机组运行模式
本地控制（ SEQUENCE DISABLE） 挂起（手动 /自动：连续卸载停机）
联机控制： 顺序时间模式（HOURS） 编号模式（COM ID#） 遥控模式（REMOTE） 主从机模式（SLAVE）
联机
COMPRESSOR
COMPRESSOR
①运行参数显示 ②参数菜单上、下翻页
Superviser II警示信息
待机(随时会启动) 卸载停机 遥控停机 顺序停机 满载 分离芯压差报警 油滤压差报警 空滤压差报警
Superviser II 电脑板报警信息
高温 低罐压 紧急停机 主电机过载 风扇电机过载(AC) 水压低(WC) T1传感器失效
电脑显示
SCN 电脑板（中文）的操作使用
40m3寿力空压机使用规程

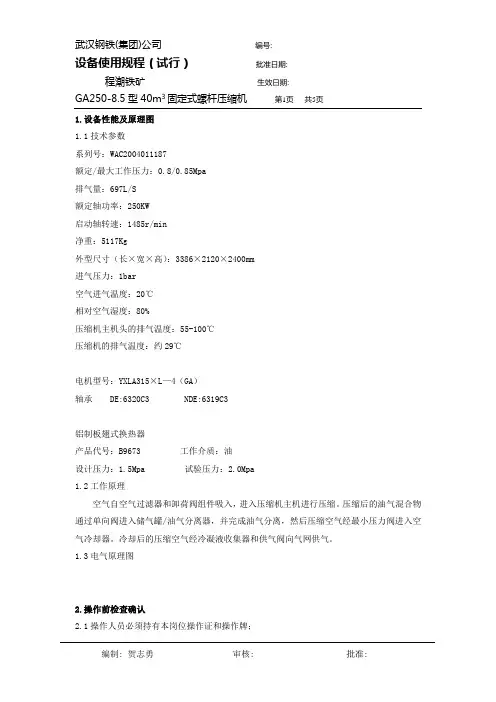

程潮铁矿生效日期:GA250-8.5型40m3固定式螺杆压缩机第1页共5页1.设备性能及原理图1.1技术参数系列号：WAC2004011187额定/最大工作压力：0.8/0.85Mpa排气量：697L/S额定轴功率：250KW启动轴转速：1485r/min净重：5117Kg外型尺寸（长×宽×高）：3386×2120×2400mm进气压力：1bar空气进气温度：20℃相对空气湿度：80%压缩机主机头的排气温度：55-100℃压缩机的排气温度：约29℃电机型号：YXLA315×L—4（GA）轴承DE:6320C3 NDE:6319C3铝制板翅式换热器产品代号：B9673 工作介质：油设计压力：1.5Mpa 试验压力：2.0Mpa1.2工作原理空气自空气过滤器和卸荷阀组件吸入，进入压缩机主机进行压缩。
压缩后的油气混合物通过单向阀进入储气罐/油气分离器，并完成油气分离，然后压缩空气经最小压力阀进入空气冷却器。
冷却后的压缩空气经冷凝液收集器和供气阀向气网供气。
1.3电气原理图2.操作前检查确认2.1操作人员必须持有本岗位操作证和操作牌；程潮铁矿生效日期:GA250-8.5型40m3固定式螺杆压缩机第2页共5页2.2开机前应对下列部位进行检查；2.2.1阅读本手册及其它附带的技术文件；2.2.2用肉眼检查整个系统：危险标志、不正确的线路、地基的安全性等；2.2.3防护装置牢固可靠；2.2.4软管或管道状态完好，牢固不碰撞；2.2.5没有泄漏；2.2.6电气元件状态完好、安全；2.2.7安全阀和其它卸压装置没有被污垢或油漆堵塞；2.2.8排气阀和安全管网，如管道、联轴器、管接头、阀门、软管等都完好无损；2.2.9检查压缩机内是否有油：油位计的指针应指示在“绿色”区域内；2.2.10检查风冷却器是否开启。
3.操作程序3.1完成“操作前检查确认”各项内容后，再进行以下步骤；3.2开机顺序3.2.1 开启风冷却器；3.2.2打开供气阀；3.2.3按开机按钮，压缩机开始卸载运行，自动运行指示灯亮；3.2.4约10秒后，压缩机开始加载运行，显示屏上的显示信息从Automatically unloaded （自动卸载运行）转为 Automatically loaded（自动加载运行）。
寿力空压机操作说明书
目录第一章安全1.1概述 (1)1.2劳保用品 (1)1.3防火及防爆 (1)1.4运行部件 (1)1.5高温表面和棱边、锐角 (2)1.6毒性和刺激性物质 (2)1.7触电防范 (2)1.8吊装 (2)1.9其他注意事项 (3)第二章安装2.1压缩机组的安装 (4)2.2通风和冷却 (4)2.3供气管路安装 (4)2.4检查联轴器 (4)2.5检查油量 (5)2.6检查电动机转向 (5)第三章产品规格和性能参数表3.1压缩机的规格和性能参数表—L S16-60/75�50H Z� (8)3.2压缩机的规格和性能参数表—L S16-60/75�60H Z� (9)3.3压缩机的规格和性能参数表—L S16-100�50H Z� (10)3.4压缩机的规格和性能参数表—L S16-100�60H Z� (11)第四章压缩机系统4.1说明 (12)4.2寿力压缩机主机 (12)4.3冷却润滑系统 (12)4.4排气系统 (13)4.5气量调节系统 (15)4.5.1仪表监控器机型 (15)4.5.2电脑监控器机型 (16)4.6进气系统 (17)第五章仪表型监控器和电脑型监控器5.1简介 (18)5.2仪表型监控器 (18)5.2.1监控仪表 (18)5.2.2监控元器件及功能——仪表型 (19)5.3电脑型监控器 (20)5.3.1电脑型监控器 (20)5.3.2监控元器件及功能——电脑型 (20)第六章压缩机的操作6.1安全操作规程 (22)6.2检查电动机转向 (22)6.3初次启动前的准备工作 (22)6.4常规运行 (22)6.5停机 (23)6.6加卸载设定和压力调节器的调整 (23)6.6.1仪表型监控器机型 (23)6.6.1.1加卸载设定的调整 (23)6.6.1.2压力调节器的设定 (24)6.6.2电脑型监控器机型 (24)第七章维护与保养7.1概述 (25)7.2整机的维护保养计划 (25)7.2.1日常保养 (25)7.2.2运行50小时之后的维护 (25)7.2.3每运行1000小时之后的维护 (25)7.2.4润滑油使用说明——标准型压缩机 (25)7.2.5润滑油使用说明——24K T压缩机 (26)7.3零部件的维护保养、更换和调整要求 (26)7.3.1空气过滤器的保养 (26)7.3.2油过滤器的保养 (27)7.3.3油气分离器的保养 (28)7.3.4联轴器的保养 (29)7.3.5进气阀的保养 (30)7.3.6电磁阀的保养 (32)7.3.7放空阀的保养 (32)7.3.8控制管路过滤器的保养 (33)7.3.9压力调节器的保养 (34)7.3.10最小压力阀的保养 (35)7.3.11温控阀的保养 (36)7.3.12寿力压缩机专用电动机的保养 (37)第八章故障分析及排除8.1概述 (39)8.2压缩机可能发生的故障与排除方法 (39)8.3传感器使用说明及监控器参数的校准—豪华型微电脑监控器I (40)8.4传感器使用说明及监控器参数的校准---寿力S U P E R V I S O R I I (41)第九章电气原理图�一�仪表型监控器机型电气原理图 (42)�二�电脑型监控器机型电气原理图—S U P E R V I S O R I I (43)第十章备件目录 (44)L S16-60/75/100系列螺杆压缩机操作手册第一章安全第一章安全1.1概述寿力公司的产品是精心设计和制造的�所以能安全可靠地运行。
寿力空压机介绍TS32S
从排气口排出的压缩空气，进入油气分离器进行油气分离。 经油气分离后的气体依次通过最小压力阀、后冷却器和疏水 阀排出机外，供使用。分离出来的润滑油沉降到油气分离器 底部，在压差作用下，经冷却后回到主机工作腔循环使用。
一、吸气系统
l l
吸气系统的工作过程 吸气系统主要由空气过滤器、气量调节机构、进气阀和压缩 机主机组成 。
四、监控器
监控器通过液晶显示器，可以显示机组的温度、压 力、运行时间及工作状态。操作人员可能通过监 控器上的键盘来控制压缩机，设定控制参数，还 能显示所需的参数。系统图上的指示灯反映各显 示参数所在的位置。灯光闪烁表示报警，操作人 员必须熟悉监控器上各种标记的含义；对面板上 显示的参数和信号应能作用正确的判断。 关于监控器的介绍及操作详见控制器使用说明书。
三、油路系统
滤芯的更换 由于油路系统中或多或少存在 某些杂质，油气分离芯工作 一段时间后，会发生阻塞现 象，使压缩空气通过滤芯的 阻力增加，甚至引起油分芯 击穿，导致飞油，影响机组 的正常工作。因此，操作人 员应根据监控器面板上显示 的信号，及时更换滤芯。
三、油路系统
加油口和视油镜 油气分离器向外的一端设有加 油口和视油镜。 因为排出压缩空气中或多或 少含有压缩机油，所以压缩 机运行一段时间后分离器中 油位会降低，需要补充。当 压缩机满载时，油位在分离 器的视油镜中心位置较合 适。
二、排气系统
经压缩机压缩后的油气混合物，通过排气止回阀（在压缩机排气 口内）进入油气分离器，把润滑油从压缩空气中分离出来，从 而获得洁净的压缩空气。 经分离后的压缩空气通过最小压力阀后，依次进入后冷却器和疏 水阀。后冷却器的作用是将高温气体冷却至常温。疏水阀的作 用是将压缩空气中冷凝水分离出来，并排出机外。
