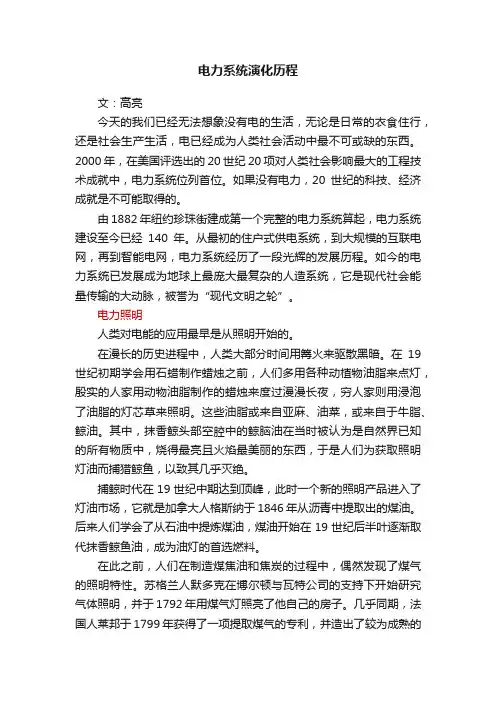

电力系统演化历程
电力系统演化历程文：高亮今天的我们已经无法想象没有电的生活，无论是日常的衣食住行，还是社会生产生活，电已经成为人类社会活动中最不可或缺的东西。
2000年，在美国评选出的20世纪20项对人类社会影响最大的工程技术成就中，电力系统位列首位。
如果没有电力，20世纪的科技、经济成就是不可能取得的。
由1882年纽约珍珠街建成第一个完整的电力系统算起，电力系统建设至今已经140年。
从最初的住户式供电系统，到大规模的互联电网，再到智能电网，电力系统经历了一段光辉的发展历程。
如今的电力系统已发展成为地球上最庞大最复杂的人造系统，它是现代社会能量传输的大动脉，被誉为“现代文明之轮”。
电力照明人类对电能的应用最早是从照明开始的。
在漫长的历史进程中，人类大部分时间用篝火来驱散黑暗。
在19世纪初期学会用石蜡制作蜡烛之前，人们多用各种动植物油脂来点灯，殷实的人家用动物油脂制作的蜡烛来度过漫漫长夜，穷人家则用浸泡了油脂的灯芯草来照明。
这些油脂或来自亚麻、油菜，或来自于牛脂、鲸油。
其中，抹香鲸头部空腔中的鲸脑油在当时被认为是自然界已知的所有物质中，烧得最亮且火焰最美丽的东西，于是人们为获取照明灯油而捕猎鲸鱼，以致其几乎灭绝。
捕鲸时代在19世纪中期达到顶峰，此时一个新的照明产品进入了灯油市场，它就是加拿大人格斯纳于1846年从沥青中提取出的煤油。
后来人们学会了从石油中提炼煤油，煤油开始在19世纪后半叶逐渐取代抹香鲸鱼油，成为油灯的首选燃料。
在此之前，人们在制造煤焦油和焦炭的过程中，偶然发现了煤气的照明特性。
苏格兰人默多克在博尔顿与瓦特公司的支持下开始研究气体照明，并于1792年用煤气灯照亮了他自己的房子。
几乎同期，法国人莱邦于1799年获得了一项提取煤气的专利，并造出了较为成熟的煤气灯，此后煤气灯开始得到大规模应用。
与蜡烛和油灯相比，煤气灯拥有高质量的光线等众多优势，通过在城市里铺设管道来输送煤气，并可通过开关调节煤气供应量，以控制火焰大小。
PSD(BPA)潮流计算讲稿
中性点电压可以任意设定，但变比应与其相对应
2 基础应用
网络数据—T卡或R卡
UHM%=18%, UHL%=66%, UML%=45% SN=720MVA, SN=100MVA XHM=UHM*SB/(100*SN)=18/720=0.025 XHL=UHL*SB/(100*SN)=66/720=0.0917 XML=UML*SB/(100*SN)=45/720=0.0625 XH=0.5(XHL+XHM-XML)=0.0271 XM=0.5(XHM+XML-XHL)=-0.0042 XL=0.5(XHL+XML-XHM)=.0646
2 基础应用
网络数据—B卡
BPA潮流程序可以通过无功功率以及变压器的变 比来灵活地控制本地节点或远方节点的电压，因 此出现了多种电压控制节点类型 BG—该节点在Qmin≤Q≤Qmax的范围内，去控制 其它节点的电压为指定值 BT—该节点的电压值受带负荷调压变压器的控制 BX—该节点装有可投切的电容和电抗器组，通过 分级投切电容，电抗器来控制节点电压值，BX卡 必须和X卡同时存在
调度运行方式安排、规划设计中的潮流计算 高级应用，包括模拟自动发电控制，节点电压
控制，Q-V、P-V、P-Q曲线求解，灵敏度分析， 网络阻抗快速调整模拟，网络简化等值，系统 合并，N-1开断模拟，确定系统网络极限传输 水平等等。
1 概述
BPA潮流程序结构
网络数据文 件(*.dat) 潮流程序 计算生成 库文件 (*.bse) 计算结果 文本(*.pfo) 计算结果 图形文件 (*.map)
2 基础应用
控制语句—一级控制语句
（POWERFLOW，CASEID＝潮流方式名，PROJECT＝工程名） （必须有）
(完整)电力系统发展史
七世纪中国发明罗盘针1600年英国人Gilbert 发现磨擦琥珀可以生电1752年美国人Franklin 于放风筝时发现雷就是电1785年法国人Coulomb 发现库仑定律1799年意大利人Volta 发明电池1820年法国人Ampere 建立安培定律1827年德国人Ohm 订立欧姆定律1830年美国人Henry 研究电磁效应1831年英国人Faraday 发现电磁感应现象1832年法国人Orsted 制成第一部发电机1834年德国人Heinrich 发现楞次定律1864年德国人Maxwell 发表电磁波理论1866年德国人Gramme 发明自激式直流发电机1876年美国人Bell 发明磁铁式电话1879年美国人Edison 发明电灯1882年纽约出现第一座直流配电系统(爱迪生建立）1885年美国人Stanley 研制成功变压器1886年美国开始发展交流电力系统（西屋公司)1887年德国人Hertz 实验证明电波存在1888年美国人Tesla 发表感应电动机理论1890年美国第一座3.3kV交流输电系统完成1893年芝加哥美国博览会展出双相交流配电系统1896年意大利人Popov 发明无线电1897年英国人Thomson 证实电子存在1912年美国GE 公司正式使用消弧室1918年美国人Fortescue 发表解析不平衡理论（对称分量法）1925年美国工程师H。
R. Park提出了Park变换1933年德国 AEG 公司制造220kV级之气冲式断路器1936年美国自到LA之间完成287kV线路1938年美国人应用布尔代数于交换电路1946年美国宾州大学 Eckert完成ENIAC真空管计算器1948年美国人Bardeen 发明晶体管1951年世界第一部商用计算器UNIVAC1952年美国西屋公司产制 SF6 断路器1954年100kV之 HVDC 线路于瑞典正式运转1957年第一座商用核能电厂于美国运转1960年美国人 Maiman 作雷射证明1961年美国Fairchild及TI公司推出商用IC1962年美国发射第一枚通讯卫星Telstar 11969年美国 765kV 交流线路建成1971年各型集成电路时期1975年美国Intel公司推出4004、8080 微处理器1976年英国率先推行电力市场化改革1978年Distributed Generation分布式发电技术诞生1984年杨奇逊院士研制出中国第一台微机保护装置1986年美国电科院的N G Hingorani 提出FACTS概念1990年美国的A。
电力系统网络潮流计算—牛顿拉夫逊法
安徽工程大学本科生课程设计说明书目录安徽工程大学课程设计任务书 (3)摘要 (5)Abstract (5)第一章电力系统潮流计算概述 (6)1.1电力系统概述 (6)1.2 电力系统潮流概述 (7)1.3 潮流计算的目的 (8)1.4电力系统的发展和分析计算 (9)1.5、MATLAB软件的应用 (10)第二章牛顿—拉夫逊法潮流计算基本原理 (11)2.1牛顿—拉夫逊法潮流计算简介 (11)2.2牛顿—拉夫逊法潮流计算计算公式 (11)2.3牛顿—拉夫逊法解题的一般步骤 (14)第三章两机五节点网络潮流计算 (15)3.1 电力系统设计图 (15)3.2两机五节点网络潮流计算的手工算法 (15)3.3牛拉法潮流计算的流程图 (17)3.4 MATLAB算法的计算程序 (18)3.5 MATLAB的计算结果 (23)总结及感想 (37)参考文献及资料 (37)安徽工程大学课程设计任务书12系统接线图其中节点1为平衡节点，节点2、3、4、5为PQ节点。
摘要潮流计算，指在给定电力系统网络拓扑、元件参数和发电、负荷参量条件下，计算有功功率、无功功率及电压在电力网中的分布。
潮流计算是根据给定的电网结构、参数和发电机、负荷等元件的运行条件，确定电力系统各部分稳态运行状态参数的计算。
通常给定的运行条件有系统中各电源和负荷点的功率、枢纽点电压、平衡点的电压和相位角。
待求的运行状态参量包括电网各母线节点的电压幅值和相角，以及各支路的功率分布、网络的功率损耗等。
它是基于配电网络特有的层次结构特性，论文提出了一种新颖的分层前推回代算法。
该算法将网络支路按层次进行分类，并分层并行计算各层次的支路功率损耗和电压损耗，因而可大幅度提高配电网潮流的计算速度。
论文在MATLAB环境下，利用其快速的复数矩阵运算功能，实现了文中所提的分层前推回代算法，并取得了非常明显的速度效益。
另外，论文还讨论发现，当变压器支路阻抗过小时，利用Π型模型会产生数值巨大的对地导纳，由此会导致潮流不收敛。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电力系统潮流计算发展史
对潮流计算的要求可以归纳为下面几点：
（1）算法的可靠性或收敛性
（2）计算速度和内存占用量
（3）计算的方便性和灵活性
电力系统潮流计算属于稳态分析范畴，不涉及系统元件的动态特性和过渡过程。
因此其数学模型不包含微分方程，是一组高阶非线性方程。
非线性代数方程组的解法离不开迭代，因此，潮流计算方法首先要求它是能可靠的收敛，并给出正确答案。
随着电力系统规模的不断扩大，潮流问题的方程式阶数越来越高，目前已达到几千阶甚至上万阶，对这样规模的方程式并不是采用任何数学方法都能保证给出正确答案的。
这种情况促使电力系统的研究人员不断寻求新的更可靠的计算方法。
在用数字计算机求解电力系统潮流问题的开始阶段，人们普遍采用以节点导纳矩阵为基础的高斯-赛德尔迭代法（一下简称导纳法）。
这个方法的原理比较简单，要求的数字计算机的内存量也比较小，适应当时的电子数字计算机制作水平和电力系统理论水平，于是电力系统计算人员转向以阻抗矩阵为主的逐次代入法（以下简称阻抗法）。
20世纪60年代初，数字计算机已经发展到第二代，计算机的内存和计算速度发生了很大的飞跃，从而为阻抗法的采用创造了条件。
阻抗矩阵是满矩阵，阻抗法要求计算机储存表征系统接线和参数的阻抗矩阵。
这就需要较大的内存量。
而且阻抗法每迭代一次都要求顺次取阻抗矩阵中的每一个元素进行计算，因此，每次迭代的计算量很大。
阻抗法改善了电力系统潮流计算问题的收敛性，解决了导纳法无法解决的一些系统的潮流计算，在当时获得了广泛的应用，曾为我国电力系统设计、运行和研究作出了很大的贡献。
但是，阻抗法的主要缺点就是占用计算机的内存很大，每次迭代的计算量很大。
当系统不断扩大时，这些缺点就更加突出。
为了克服阻抗法在内存和速度方面的缺点，后来发展了以阻抗矩阵为基础的分块阻抗法。
这个方法把一个大系统分割为几个小的地区系统，在计算机内只需存储各个地区系
统的阻抗矩阵及它们之间的联络线的阻抗，这样不仅大幅度的节省了内存容量，同时也提高了节省速度。
克服阻抗法缺点的另一途径是采用牛顿-拉夫逊法（以下简称牛顿法）。
牛顿法是数学中求解非线性方程式的典型方法，有较好的收敛性。
解决电力系统潮流计算问题是以导纳矩阵为基础的，因此，只要在迭代过程中尽可能保持方程式系数矩阵的稀疏性，就可以大大提高牛顿潮流程序的计算效率。
自从20世纪60年代中期采用了最佳顺序消去法以后，牛顿法在收敛性、内存要求、计算速度方面都超过了阻抗法，成为直到目前仍被广泛采用的方法。
在牛顿法的基础上，根据电力系统的特点，抓住主要矛盾，对纯数学的牛顿法进行了改造，得到了P-Q分解法。
P-Q分解法在计算速度方面有显著的提高，迅速得到了推广。
牛顿法的特点是将非线性方程线性化。
20世纪70年代后期，有人提出采用更精确的模型，即将泰勒级数的高阶项也包括进来，希望以此提高算法的性能，这便产生了保留非线性的潮流算法。
另外，为了解决病态潮流计算，出现了将潮流计算表示为一个无约束非线性规划问题的模型，即非线性规划潮流算法。
近20多年来，潮流算法的研究仍然非常活跃，但是大多数研究都是围绕改进牛顿法和P-Q分解法进行的。
此外，随着人工智能理论的发展，遗传算法、人工神经网络、模糊算法也逐渐被引入潮流计算。
但是，到目前为止这些新的模型和算法还不能取代牛顿法和P-Q分解法的地位。
由于电力系统规模的不断扩大，对计算速度的要求不断提高，计算机的并行计算技术也将在潮流计算中得到广泛的应用，成为重要的研究领域。
