热喷涂材料的选用
热喷涂中的喷涂过程中的材料热化学反应分析

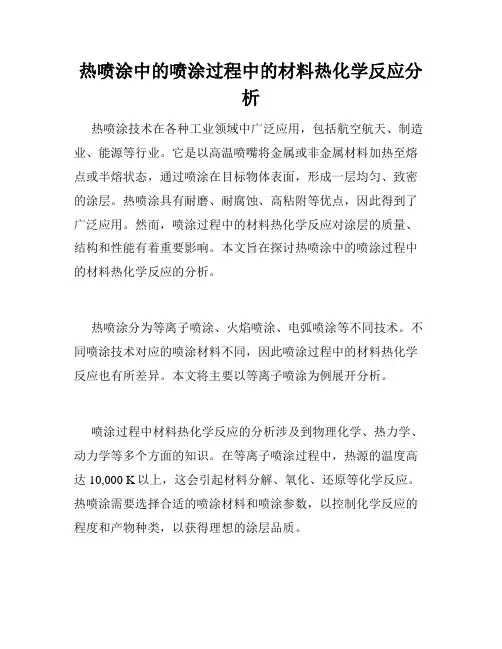

热喷涂中的喷涂过程中的材料热化学反应分析热喷涂技术在各种工业领域中广泛应用，包括航空航天、制造业、能源等行业。
它是以高温喷嘴将金属或非金属材料加热至熔点或半熔状态，通过喷涂在目标物体表面，形成一层均匀、致密的涂层。
热喷涂具有耐磨、耐腐蚀、高粘附等优点，因此得到了广泛应用。
然而，喷涂过程中的材料热化学反应对涂层的质量、结构和性能有着重要影响。
本文旨在探讨热喷涂中的喷涂过程中的材料热化学反应的分析。
热喷涂分为等离子喷涂、火焰喷涂、电弧喷涂等不同技术。
不同喷涂技术对应的喷涂材料不同，因此喷涂过程中的材料热化学反应也有所差异。
本文将主要以等离子喷涂为例展开分析。
喷涂过程中材料热化学反应的分析涉及到物理化学、热力学、动力学等多个方面的知识。
在等离子喷涂过程中，热源的温度高达10,000 K以上，这会引起材料分解、氧化、还原等化学反应。
热喷涂需要选择合适的喷涂材料和喷涂参数，以控制化学反应的程度和产物种类，以获得理想的涂层品质。
在喷涂材料的选择方面，应该考虑到材料的热响应、化学惰性、结构稳定性、成本等因素。
通常，等离子喷涂用于金属涂层的制备，常用的材料包括不锈钢、铬、镍、钨、钼、铜、铝、镁等。
这些材料通常具有较高的熔点和蒸汽压，能够承受高温下的蒸发和氧化，同时也具有良好的可塑性和导热性质。
当然，不同的材料耐受能力也不同，需要根据具体情况进行选择。
喷涂参数的选择也很关键。
包括喷嘴的温度、喷嘴与底材的距离、气氛气体的选择等因素。
喷嘴温度对于喷涂材料的热分解速度和反应程度有着决定性影响，通常温度应该尽量接近喷涂材料的熔点。
此外，喷嘴与底材的距离要控制好，以使喷涂材料能够充分熔化和涂覆，但要避免太近导致过热和太远导致过冷的情况发生。
气氛气体的选择包括惰性气体(viz Ar, He)、还原气体(vizH2)等等，在确保涂层质量的前提下应该选择成本较低的。
在喷涂过程中，喷涂材料与气氛气体、底材表面等之间会发生各种化学反应，这些化学反应包括蒸发、氧化、还原反应等等。
热喷涂材料
热喷涂材料热喷涂材料是一种常用的表面修复和保护材料，广泛应用于航空航天、汽车、电力、化工、石油、冶金等领域。
它能够提供高温和化学腐蚀的防护，同时还能够修复和加固金属表面。
热喷涂材料有很多种类，最常见的包括金属涂层、陶瓷涂层和聚合物涂层。
金属涂层是指通过喷涂金属粉末或线，将金属材料覆盖在被保护表面上。
金属涂层具有优异的耐高温、耐磨损和耐腐蚀性能，适用于高温烟道、石油管道和汽车引擎等环境。
常见的金属涂层材料包括镍铬合金、不锈钢、铝、钛等。
陶瓷涂层是指通过热喷涂技术，在被保护表面上喷涂陶瓷材料粉末，形成厚薄不一的陶瓷保护层。
陶瓷涂层具有极高的硬度、耐磨损和耐腐蚀性能，适用于高速运动部件、耐腐蚀设备和耐磨损表面等。
常见的陶瓷涂层材料包括氧化铝、碳化硅、氧化锆等。
聚合物涂层是指利用聚合物粉末或液体，在被保护表面上形成聚合物膜层。
聚合物涂层具有优异的耐化学腐蚀性能和电绝缘性能，适用于耐酸碱容器、电气绝缘设备和汽车涂装等。
常见的聚合物涂层材料包括环氧树脂、聚酰亚胺、聚氨酯等。
热喷涂技术的优点是在低温下进行喷涂，避免了原材料的熔融和高温硬化过程，因此能够喷涂在各种基材上，包括金属、陶瓷、塑料等。
而且热喷涂的材料没有尺寸限制，适用于各种形状和复杂表面的修复和保护。
热喷涂材料的应用领域非常广泛。
在航空航天领域，它可以用于修复飞机引擎叶片、发动机内部零件等高温高压部件。
在汽车领域，它可以用于加固汽车引擎部件、排气系统和底盘等。
在电力行业，它可以用于耐高温绝缘设备和电力线路的保护。
同时，热喷涂材料还可以应用于化工设备、石油管道、冶金设备等领域。
总之，热喷涂材料的应用极为广泛，能够提供优异的表面修复和保护性能。
随着技术的不断发展，热喷涂材料的种类和应用范围还将不断扩大，为各行业提供更好的解决方案。
热喷涂(2)
56
Ni及Ni合金 纯Ni及Ni-Cr、Ni-30%Cu(蒙乃尔合金)，
耐蚀、耐磨、耐高温氧化
Sn及Sn合金 轴承轴瓦等滑动部件的耐磨涂层
21
涂层残余应力
✓ 涂层的外层受拉应力—后冷、收缩受阻 ✓ 基体、涂层的内层则产生压应力 ✓ 由喷涂热条件及物理性质的差异造成，影响涂
层质量，限制涂层的厚度 ✓ 预热或粗化表面能消除和减少
22
热喷涂预处理
喷涂工艺中一个重要工序： 清洗、脱脂：
碱洗法、溶剂洗涤法、蒸气清洗法、加热 去除氧化膜、表面粗糙化：
7
⑤工效高、操作程序少、速度快 每小时几公斤~几十公斤
⑥涂层厚度可调范围大 几十微米~几毫米
⑦可得到特殊的表面性能 耐磨、抗氧化、耐热、导电、绝缘
⑧成本低、经济效益显著
缺点： ①结合强度低；②材料利用率低；③热效率低； ④均匀性差；⑤孔隙率高。
8
4、涂层材料的要求
（1）较宽的液相区； （2）形状、尺寸有要求，线材、粉末。
1. 涂层的成分
喷涂材料的成分 氧化烧涂损层的成分
与粒子和喷涂气氛之间的化学反应有关
例：
电弧喷涂，因温度高、气氛为空气而氧化烧损严重
17
2．涂层的结构
➢ 涂层是变形粒子的层状组织结构 ➢ 涂层的性能具有方向性 ➢ 组成：扁平颗粒、氧化物夹杂、不完全熔融粒子、孔洞 ➢ 涂层经适当处理后，结构会发生变化。
线材
熔化或熔融→熔点
粉末 熔融 表→内热传导 90%熔融
复合材料粉末，可能大于熔点
例：Ni包Al放热反应
3. 粒子的尺寸
有一最佳临界尺寸
15
4. 粒子的表面反应
热喷涂材料
热喷涂材料目前实际应用中已实现工业化生产的喷涂材料有金属、合金和陶瓷等, 主要以粉末、丝材、棒材状态使用, 其中喷涂粉末占喷涂材料总用量的70 %以上. 用作涂层的材料有：1. 热喷涂用粉末纯金属粉末：W，Mo，Al，Cu，Ni，Ti，Ta，Nb 等合金粉末：Al-Ni，Ni-Cr，Ti-Ni，Ni-Cr-Al，Co-Cr-W，MCrAlY(M=Co、Ni、Fe)，Co基、Ni基、Fe基自熔合金等氧化物陶瓷粉末：Al2O3，ZrO2，Cr2O3，TiO2等碳化物粉末：WC，TiC，Cr3C2等金属陶瓷粉末：WC-Co，Cr3C2-NiCr等塑料粉末：尼龙，聚乙烯，聚苯硫醚等2. 热喷涂用丝材Al、Cu，Zn，Al-Zn合金，巴氏合金，不锈钢，Ni-Al丝等3. 热喷涂用棒材Al2O3，Cr2O3，ZrO2等层功能和应用1. 抗磨损涂层磨损是造成工业部门设备损坏的主要原因之一, 可能产生磨损的工作条件包括微振、滑动、冲击、擦伤、侵蚀等.抗磨损涂层应该是坚硬的,而且具有耐热和耐化学腐蚀的性能.Fe、Ni、Co基自熔合金以及WC - Co和Cr3C2-NiCr等金属陶瓷以及Al2O3、Cr2O3等陶瓷材料具有上述这些性能. 采用涂层技术提高工件表面耐磨性的应用非常广泛, 如活塞环、齿轮同步环喷涂Mo涂层, 纺织机械中的罗拉、导丝钩等零部件喷涂耐纤维磨损的Al2O3、Al2O3 -TiO2陶瓷涂层, 泵和阀门密封面喷涂Cr2O3、WC-Co等耐磨涂层, 大马力载重汽车曲轴及大型磨煤机、排风机轴等采用Fe基合金材料进行磨损修复和耐磨强化等。
2. 防腐蚀涂层长期暴露在户外大气(海洋、工业及城乡大气)和不同介质(海水、河水、溶剂及油类等)环境中的大型钢铁构件,如输变电铁塔、钢结构桥、海上钻井平台、煤矿井架以及各种化工容器如储罐等,受到不同程度的环境氧化和侵蚀. 采用Al、Zn、Al - Zn合金及不锈钢等涂层进行防护,可以获得长达20年以上的长期防护效果.一些受到气体腐蚀和化学腐蚀的部件,可以根据具体工况(如介质、浓度、温度、压力等)选择合适的金属、合金、陶瓷及塑料等涂层材料进行防护.3. 抗高温氧化和耐热腐蚀涂层对于一些暴露在高温腐蚀气体中的部件,受到高温、气体腐蚀及气流冲刷的作用,严重影响了设备的寿命和运行的安全.抗高温氧化及高温腐蚀的材料除了必须抗高温氧化和耐腐蚀外,还必须具有与基体材料相似的热膨胀系数,方不会因温度周期变化和局部过热导致涂层抗热疲劳性能下降.用作抗高温氧化和高温腐蚀的涂层材料有：NiCr、NiAl、MCrAl、MCrAlY(M = Co、Ni、Fe)及Hastiloy和Stellite合金等. 这类涂层的典型应用如电厂锅炉四管(水冷壁管、再热器管、过热器管及省煤器管)及水冷壁等的高温氧化腐蚀一直是电力、造纸、化工等工业锅炉用户需要解决的问题,经多年研究、实践证明, 采用电弧喷涂Ni - Cr、Fe -Cr -Al、Ni-Cr -Al、45CT等涂层能获得良好的防护作用,使用寿命最长达9年.MCrAlY 涂层用于航空涡轮发动机叶片涂层以及作为涡轮发动机燃烧室、火焰筒等用热障涂层的粘结底层。
热喷涂技术
热喷涂技术简介热喷涂技术是一种常用的表面涂覆技术，通过高温喷涂设备将涂料加热至液态或半固态，通过喷枪喷射到被涂料表面，形成均匀的涂层。
热喷涂技术广泛应用于工业领域，例如航空航天、能源、汽车等行业，凭借其高效、可靠和灵活的特点而备受青睐。
热喷涂技术主要涉及两个关键部分：喷涂设备和喷涂材料。
喷涂设备包括喷涂枪、喷涂机和涂层预处理设备等。
喷涂材料包括粉末状材料和线材等。
粉末状材料：金属粉末、陶瓷粉末等，线材：合金线、焊芯线等。
热喷涂技术的分类热喷涂技术根据喷涂材料和喷涂方法的不同，可以分为几种主要的分类：火焰喷涂、电弧喷涂、等离子喷涂和高速喷涂。
火焰喷涂火焰喷涂是最常见的一种热喷涂技术，通过喷枪燃烧混合气体产生火焰，并将粉末状材料喷射到被涂体表面，然后快速冷却固化形成涂层。
火焰喷涂技术简单、成本低且易于操作，广泛应用于防腐、耐磨和绝热涂层等领域。
电弧喷涂电弧喷涂是一种采用电弧作为热源的热喷涂技术，具有高温高能量的特点。
通过直流或交流电弧将金属电极熔化，然后利用气流将熔融金属喷涂到被涂体表面，形成涂层。
电弧喷涂技术适用于涂层的增厚和修复，例如修复零部件的尺寸误差。
等离子喷涂等离子喷涂是一种应用等离子体作为热源的热喷涂技术，通过离子化气体生成等离子体，并利用等离子体高温将粉末状材料加热熔化，然后喷射到被涂体表面，形成涂层。
等离子喷涂技术可以利用等离子体高温高能量的特点，改善涂层与基体的粘结力。
高速喷涂高速喷涂是一种喷涂速度较快的热喷涂技术，通常涉及喷涂速度超过300m/s。
高速喷涂技术通常采用喷射粉末或线材的形式，通过气流加速喷射材料，使其迅速冷却并形成均匀的涂层。
高速喷涂技术适用于涂层的修复和材料的表面改性等领域。
热喷涂技术的应用热喷涂技术在工业领域有着广泛的应用，下面将介绍一些主要的应用领域：航空航天领域热喷涂技术在航空航天领域用于制造发动机涡轮叶片、燃烧室、燃气涡轮和航空发动机喷管等零部件的涂层。
这些涂层能够增强零部件的耐磨、耐腐蚀和热阻等性能，提高航空发动机的工作效率和寿命。
热喷涂材料
封严涂层粉末封严涂层粉末牌号名称化学成分%粒度范围典型应用LF105铝硅氮化硼粉APSAl8Si20BN 包覆80/325目优质可磨涂层，用于喷气发压气机，工作温度可达48LF106铝硅石墨粉CFS Al8Si23C 包覆115目/5μm 压气机可磨涂层，工作温度480℃LF107铝硅石墨粉APS Al7Si26C 包覆80目/8μm 工作温度315-425℃，压气涂层LF108铝硅石墨粉APS Al5Si45C 包覆100目/8μm 工作温度315-425℃，压气涂层LF109铝硅聚酯粉APS Al12Si40 聚酯包覆115目/10μm工作温度325℃，压气机可LF110铝硅聚酰亚胺粉CFSAl12Si48 聚酰亚胺复合170/16μm工作温度350℃，压气机可LF132铝青铜粉CFSAPSCu10Al 包覆150/325目活塞导轨，拔叉，压气机气LF134铝青铜粉CFSAPSCu11.5Al1.5Fe 包覆125/25μm拔叉，压力配合面、支撑面LF137铝青铜聚酯粉APSCu9.5Al1Fe10 聚酯混合125/10μm可磨涂层，工作温度650℃LF138铝青铜聚酯粉APSCu9.5Al1Fe14 聚酯包覆125/15μm可磨涂层，工作温度650℃LF139铝青铜聚酯粉APSCu9.5Al1Fe5 聚酯混合125/15μm可磨涂层，工作温度650℃LF140铜铝二硫化钼粉APSCu9.5Al7.5（MoS2）包覆115/325目自粘结，自润滑，轴承及铜金修复LF141铜包石墨粉APS Cu30C150/325目电触头材料及低摩擦材料LF226镍包石墨粉CFS Ni15C 包覆170目/30μm工作温度480℃，压气机级LF227镍包石墨粉CFS Ni20C 包覆150/325目压气机级间可磨涂层LF228镍包石墨粉CFS Ni25C 包覆170目/30μm压气机级间涂层170目/20μmLF229镍铬铝包膨润土粉CFSNi4Cr4Al21 膨润土包覆100/325目可磨涂层，工作温度＜815LF230镍铬铝包膨润土粉CFSNi4Cr4Al21 膨润土100/200目可磨涂层，工作温度＜815LF231镍铬铁铝氮化硼粉CFSNi14Cr8Fe5BN3.5 Al115/325目压气机，工作温度＜480℃LF235镍包二硫化钼粉APSNi20-25（Mo S2 ）200/400目动密封件，低摩擦材料纯金属粉末纯金属粉牌号名称化学成分粒度范围典型应用LF101铝粉CFS Al99依要求修复铝、镁基工件，屏蔽，抗蚀LF131铜粉CFS Cu99依要求修复铜基工件，屏蔽，导电LF145钼粉CFS Mo99.5170/400目活塞环，同步环，阀件，配合件LF152铬粉APS Cr99.5依要求靶材，抗蚀涂层LF225镍粉APS CFS Ni99.5200/325目修复镍基工件LF341钨粉APS W99200/325目-火箭发动机喷管、尾椎、耐火坩埚，抗金属熔涂层-也可用于靶材铁基粉铁基粉牌号名称化学成分粒度范围典型应用LF156铁铝钼粉APS Fe3Al3Mo3CB115/325目铁基体的修复，曲轴颈LF159铁铬钼粉HVOF Fe17Cr11Mo3Ni3Si3Cu4B45/6μm<650℃的条件下抗腐蚀涂层LF160铁钼碳粉CFS APS Fe18Mo3C170目/10μm硬面支撑涂层，低摩擦系数LF161铁钼碳粉HVOF Fe30Mo2C45/6μm 镀硬铬的低价代替品，耐磨损、硬支撑面微震LF162铁镍铝粉APS Fe37Ni6Al150/325目喷涂时放热反应，形成强冶金结合，涂加工，抗高温氧化LF163铁镍钼粉CFS Fe35NiMoAl115/325目柴油机点火板及气缸头LF165铁钨镍粉APS Fe14WNiCr115/325目剪切强度高，用于坦克与推土机的摩擦车同步器钼基粉钼基粉牌号名称化学成分粒度范围典型应用LF143钼碳粉APS Mo3C170/325目韧性好，硬度高，耐滑动磨损好LF144钼镍合金粉APS Mo25NiSF170/325目自熔性，耐磨性好，摩擦系数高低，抗擦伤，用塞环LF147钼镍合金粉APS Mo30NiSF170/325目自熔性，抗硬表面磨损，硬度高，抗擦伤镍基粉镍基粉牌号名称化学成分粒度范围典型应用LF201铝包镍粉CFS APS Ni5Al170/325目自粘打底粉，抗高温氧化，加工性能好，件LF203镍包铝粉APS Ni18Al115/325目抗氧化抗磨损，抗氧化涂层的打底层LF204镍包铝粉APS Ni20Al115/325目抗氧化涂层的打底层LF207镍铬粉APS Ni20Cr150/325目抗氧化抗腐蚀，陶瓷涂层打底粉LF210镍铬铁粉APS Ni16Cr8Fe150/325目修复抗蚀钢、镍基合金工件LF211镍铬铝钼粉CFS APS Ni9Cr5Al5Mo115/325目涂层自粘，加工性好，抗氧化抗腐蚀LF212镍铬铝粉APS(Ni20Cr)6Al115/325目抗氧化抗腐蚀，陶瓷涂层打底层LF213镍钴铬铝钇粉APS Ni17Cr5Al3CoY2O3115目/20μm自粘，抗氧化抗腐蚀，热障涂层打底层LF214镍铬铝钼粉CFS APS Ni18Cr7Al5Mo115/325目良好的抗氧化抗腐蚀性，自粘涂层LF223镍钼铝粉CFS APS Ni5Mo5.5Al170/325目自粘，韧性强，抗冲刷，抗冲击，保护机件承密封和阀件LF232镍硼碳粉HVOF Ni31B9C50/15μm 耐磨涂层，比Al2O3 Cr3C2及TiC所组成金属耐磨LF233镍包铜粉APS Ni30Cu150/325目耐腐蚀，耐高温，导热性好，用于机床导轨LF234镍包氧化铝粉APS Ni20-75Al2O3150/325目耐腐蚀，耐高温，抗氧化，抗热震LF235镍包二硫化钼粉APS Ni25MoS2200/400目减磨涂层，润滑性好，化学及热稳定性好，于动密封，低摩擦材料LF236镍包金刚石粉APS Ni（20-25）金刚石200/400目高硬度、耐磨、耐冲刷，作磨损及切割材料LF237镍包铬粉APS Ni50Cr150/325目抗高温氧化，抗硫钒腐蚀，应用于燃油燃煤防蚀，抗蚀性比LX45更佳碳化铬基粉碳化铬基粉牌号名称化学成分粒度范围典型应用LF301F碳化铬粉HVOF APS Cr3C2325目/10μm涂层光滑致密，抗高温耐磨，但韧性LF302碳化铬-镍铬粉HVOF APS Cr3C2 7(Ni20Cr)325目/5μm抗高温，抗微震，抗磨损LF303碳化铬-镍铬粉HVOF Cr3C2 10(Ni20Cr)325目/10μm抗高温耐磨涂层，用于飞机涡轮机LF304镍包碳化铬粉HVOF APS Cr3C2 17Ni325目/10μm 耐严重磨损和微震磨损，良好的抗气抗冲蚀和抗滑动磨损LF305碳化铬-镍铬粉HVOF APS Cr3C2 20(Ni20Cr)325目/5μm 包覆型结构，抗高温，抗磨损性能优积效率高LF306碳化铬-镍铬粉HVOF APS Cr3C2 20(Ni20Cr)325目/10μm 团聚烧结型，抗高温抗磨损，抗气蚀气腐蚀LF307碳化铬-镍铬粉HVOF APS Cr3C2 25(Ni20Cr)325目/10μm 团聚烧结型，良好的耐滑动磨损和冲损，耐腐蚀LF308碳化铬-镍铬粉HVOF APS Cr3C2 25(Ni20Cr)150目/10μm 混合型，耐冲蚀、气蚀及微震磨损，于燃杆芯轴、热成型盘、泵件、机件LF309碳化铬-镍铬粉HVOF APS Cr3C2 35(Ni20Cr)325目/10μm 团聚型，涂层致密，硬度较低，耐磨损冲蚀性好LF310碳化铬-镍铬粉HVOF APS Cr3C2 50(Ni20Cr)250目/10μm混合型，抗高温腐蚀及侵蚀涂层LF311碳化铬-镍铬粉HVOF APS Cr3C2 50(Ni20Cr)170目/5μm 包覆型，韧性更好、抗硬面磨损及磨损LF312碳化铬-镍合金粉HVOFAPSCr3C2 25(NiCrAlY)325目/15μm烧结型，抗氧化性更好，用于炉内输涡轮机部件等LF313碳化铬-镍铬粉HVOFAPSCr39Ni7C170目/10μm雾化混合型，抗高温，耐磨耐蚀，用阀、液压杆、炉管、排气管、透平机LF314碳化铬-铁合金粉APS Cr3C215(FeCrAlY)150目/10μm结合强度高，蒸汽透平转子和静子碳化钨基粉碳化钨基粉牌号名称化学成分粒度范围典型应用LF321碳化钨-钴粉HVOF APS WC12Co250目/10μm 烧结型，镀硬铬的替代涂层，涂层光滑坚硬、耐磨、用于轧钢辊、锉棒LF322碳化钨-钴粉HVOF APS WC12Co270目/10μm 45/10μm 包覆型，镀硬铬的替代涂层，耐磨粒冲蚀磨损、滑动磨损，用于泵套、风件LF323碳化钨钴镍合金粉HVOF APS（WC12Co）35NiSF250目/15μm 170目/15μm混合型，涂层已部分自熔，致密、耐于玻璃模具、装甲部件、油田高压泵模具LF326碳化钨-钴粉HVOF APS WC12Co45/10μm 团聚烧结型，细晶WC，用于油田、拉用扇和压气机、泵件和机架，适用于LF328碳化钨-钴粉HVOF APS WC10Co45/10μm 镀硬铬的替代品，用于油田设备、拉丝风扇及压力机LF329碳化钨-钴粉HVOF APS WC17Co45/10μm 团聚型，高韧性，压应力涂层，抗微侵蚀，用于飞机起落架、泵密封、挤拔叉、排放阀,抗氧化及抗蚀性较差LF331碳化钨-钴粉CFS APS WC20Co53/10μm 烧结型，涂层致密，适用于牵引涂层辊LF332碳化钨-镍粉HVOF APS WC17Ni45/10μm包覆型，耐磨涂层，抗蚀性好于WC-LF334（碳化钨-钴）镍基合金粉APS（WC12Co）25NiSF75/45μm混合型，抗磨损抗冲蚀、排风机叶片LF335碳化钨-碳化铬粉HVOFAPSWC20Cr3C27Ni45/10μm团聚型，抗氧化性和耐蚀性高于WC-度高，微观结构好，用于闸门及阀件LF337碳化钨-碳化铬-镍铬粉HVOF APS（WC12Co）35（Cr3C220NiCr ）45/6μm镀硬铬的替代品，抗蚀性耐磨、抗冲微震LF338碳化钨-钴-铬粉HVOFAPSWC10Co4Cr53/10μm团聚型，镀硬铬的替代品，涂层应压好的抗蚀性、耐磨性及耐冲蚀性，表度高，应用于湿的腐蚀环境、飞机起造纸工业、液压缸LF339碳化钨-钴-铬粉HVOFAPSWC10Co4Cr53/10μm烧结型，镀硬铬的替代品，抗腐蚀、耐抗湿环境腐蚀、适用于造纸工业等LF340碳化钨-钴-镍合粉APS（WC17Co）50NiSF63/33μm 混合型，耐侵蚀，耐磨损，用于玻璃杆、泵件、活塞、套筒、挤出螺杆、辊LF342碳化钨-铬-镍粉HVOFAPSWC20Cr7Ni45/10μm团聚型，涂层致密，高硬度，强韧性机酸及碱液有良好的抗蚀性，抗磨损油田设备、化工、压气机轴、液压机纸辊、气体输送设备LX343镍包铸造碳化钨WC/W2C12Ni200/325目与镍基自熔合金粉混合喷焊，焊层中分布均匀，耐磨性明显提高氧化铝基粉氧化铝基粉牌号名称化学成分粒度范围典型应用LF401SF氧化铝粉APS99.5Al2O333/5μm介电性强，耐酸碱、抗热、耐磨、抗高温侵蚀，磨损LF401氧化铝粉APS98Al2O345/15μmLF403F氧化铝-氧化钛粉APS Al2O3 3TiO222/5μm抗磨粒磨损、微震磨损、抗高温氧化，用于纺织人造纤维工业、酸碱介质中及造纸辊类LF403氧化铝-氧化钛粉APS Al2O3 3TiO245/15μmLF403C氧化铝-氧化钛粉APS Al2O3 3TiO275/33μmLF406氧化铝-氧化钛粉APS Al2O3 13TiO245/15μm类似于403，但介电性能及抗蚀性较差，用于纺织造纤维工业中引线辊、造纸辊类LF406C氧化铝-氧化钛粉APS Al2O3 13TiO275/30μmLF407氧化铝-氧化钛粉APS Al2O3 40TiO245/15μm 耐磨性及抗蚀性略低于LF406，抛光性好，抗纤维家用平底锅LF408氧化铝-氧化锆粉APS Al2O3 40ZrO245/15μm涂层韧性好，耐磨耐侵蚀，用于造纸工业氧化铬基粉氧化铬基粉牌号名称化学成分粒度范围典型应用LF417氧化铬-氧化钛粉APS Cr2O32TiO275/15μm 涂层致密，耐磨粒磨损、硬面磨损、颗粒冲蚀和损，不溶于酸类、碱类和醇类溶液，用于泵密封耐磨环、印刷花纹辊LF418氧化铬-氧化硅-氧化钛粉APSCr2O35SiO23TiO290/10μm韧性好，低摩擦特性及更高的耐机械冲击，高耐蚀性LF419氧化铬-氧化钛粉APS Cr2O3 25TiO245/15μm硬度较低、韧性好，用于对韧性高的磨损工件氧化钛基粉氧化钛基粉牌号名称化学成分粒度范围典型应用LF425氧化钛粉APS99TiO290/10μm 中等耐磨性，硬度较低，对酸碱之外的溶液保持稳不堆积静电LF426氧化钛-氧化铬粉APS TiO2 45Cr2O3115目/10μm耐磨性好，抗热抗腐蚀，用于电池、转鼓刮浆刀氧化锆基粉氧化锆基粉牌号名称化学成分粒度范围典型应用LF435氧化钙稳定型氧化锆粉APSZrO25CaO90/30μm热障涂层，熔融金属液中抗腐蚀抗润于柴油机柱塞、阀门缸套头、铸模涂LF436氧化镁稳定型氧化锆粉APSZrO224Mgo90/10μm 70/10μm性能与LF435相近LF438氧化锆氧化钇氧化铈粉APSZrO225CeO2 2.5Y2O390/10μm热障性能更好，在钠、硫和氯的环境性更佳，抗高温性更好LF439氧化锆氧化钛氧化钇粉APSZrO218TiO210Y2O380/10μm抗擦伤性好、红硬性好、抗热冲性强，钠及氯的抗腐蚀性好LF440氧化钇稳定型氧化锆粉APSZrO28Y2O3125目/16μm只有在喷涂后，ZrO2才被Y2O3稳定热障涂层LF441氧化钇稳定型氧化锆粉APSZrO28Y2O3200目/45μm 200目/15μm球形，流动性好，化学均质行好，纯纳米结构，空芯形态，具有良好的热缘特性，用于透平燃烧室及机翼组件涂层LF442氧化钇稳定型氧化锆APSZrO220Y2O3150目/15μm适用于更高的温度，推荐用于845℃抗冲蚀，适用于火箭及喷气发动机的层LF443氧化锆氧化钇粉APS ZrO212Y2O3200目/15μm隔热性良好，热障涂层氧化钇基粉氧化钇基粉牌号名称化学成分粒度范围典型应用LF456氧化钇粉APS99.9 Y2O3250目/10μm耐高温、抗氧化，用于电子工业及硬质合金石墨其它金属陶瓷粉其它金属陶瓷粉牌号名称化学成分粒度范围典型应用LF461镍包碳化硼粉APS Ni75（B4C）170/325目涂层硬度高，比Al2O3、TiC、Cr2O3更耐磨，用磨损工件（泥砂泵柱塞）。
热喷铝标准
热喷铝标准
1. 范围
本标准适用于热喷涂应用于铝材表面的工艺和操作。
2. 引言
热喷铝是一种将铝粉末通过气体喷射在基材表面的工艺，用于提供保护性涂层和改善材料的性能。
本标准旨在确保热喷铝的工艺和操作符合一定的质量要求。
3. 规定
3.1 材料准备
3.1.1 使用高纯度的铝粉末。
3.1.2 铝粉末应经过筛分以确保粒度分布符合要求。
3.1.3 铝粉末应在符合安全标准的环境下储存和处理。
3.2 设备
3.2.1 使用高质量和合适的喷涂设备，能够提供均匀的气体和粉末混合流动。
3.2.2 喷涂设备应经过定期维护和校准，确保喷涂参数的准确性和可靠性。
3.3 喷涂工艺
3.3.1 表面处理：基材应经过必要的清洁和表面处理，以确保喷涂层的附着力和耐久性。
3.3.2 喷涂厚度：根据需要的应用和设计要求，选择适当的喷涂厚度。
3.3.3 喷涂条件：根据铝粉末的特性和喷涂设备的参数，调整喷涂温度、喷涂速度和气体流量，以获得理想的喷涂效果。
3.4 质量检验
3.4.1 喷涂层的质量应符合设计要求，并经过严格的质量检验。
3.4.2 使用相关测试方法，如金相显微镜、厚度计、粘结力测试等，对喷涂层进行检测。
4. 参考文献
请参考相关行业标准和技术文献，以了解更多关于热喷铝的信息。
备注：本标准仅提供基本的热喷铝工艺和操作要求，并无法代替具体应用的详细设计和工艺要求。
在实际应用中，还需根据具体情况制定相应的技术要求和测试方法。
热喷涂氧化钛陶瓷粉
热喷涂氧化钛陶瓷粉一、引言热喷涂技术是一种将粉末状材料熔化喷射到基体表面形成涂层的方法。
氧化钛陶瓷粉是一种常用的热喷涂材料，具有优异的耐高温、耐腐蚀性能，广泛应用于航空航天、汽车、能源等领域。
本文将对热喷涂氧化钛陶瓷粉进行全面、详细、深入的探讨。
二、热喷涂技术概述2.1 热喷涂原理热喷涂技术是利用高温和压力将粉末状材料加热熔化后喷射到基体表面形成涂层。
其主要原理包括：材料加热熔化、喷射形成涂层、涂层冷却固化等。
2.2 热喷涂氧化钛陶瓷粉的特点热喷涂氧化钛陶瓷粉具有以下特点： - 高温稳定性：氧化钛具有较高的熔点和抗热震能力，能够在高温环境下保持稳定性。
- 耐腐蚀性：氧化钛具有优异的耐酸碱腐蚀性能，能够抵御许多化学介质的侵蚀。
- 优良的绝缘性能：氧化钛具有良好的绝缘性能，可广泛应用于电气绝缘涂层。
- 良好的耐磨性：氧化钛涂层具有较高的硬度和耐磨性，能够有效减少零件表面的磨损。
三、热喷涂氧化钛陶瓷粉的制备方法3.1 氧化钛陶瓷粉的选择制备热喷涂氧化钛陶瓷粉时，需要选择适合的原料。
常用的氧化钛陶瓷粉包括氧化钛纳米颗粒、氧化钛合成颗粒等。
3.2 热喷涂氧化钛陶瓷粉的制备工艺热喷涂氧化钛陶瓷粉的制备工艺包括原料处理、粉末制备、热喷涂等环节。
其中，原料处理包括清洗、筛分等步骤；粉末制备包括球磨、干燥等步骤；热喷涂包括熔化、喷射、涂层冷却等步骤。
3.3 热喷涂氧化钛陶瓷粉的改性方法为了提高热喷涂氧化钛陶瓷粉的性能，可以采用改性方法。
常见的改性方法包括添加纳米颗粒、涂层合金化等。
四、热喷涂氧化钛陶瓷粉的应用领域热喷涂氧化钛陶瓷粉广泛应用于以下领域： 1. 航空航天领域：热喷涂氧化钛涂层可以提高航空发动机、燃烧室等部件的耐高温性能，增加其使用寿命。
2. 汽车工业：热喷涂氧化钛涂层可以用于汽车发动机活塞环、涡轮增压器等部件，提高其耐磨性和高温稳定性。
3. 能源领域：热喷涂氧化钛涂层可用于燃烧器、燃气涡轮等部件，提高其耐腐蚀性和热稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热喷涂材料的选用
1、选用的原则
①根据被喷涂工件的工作环境，选择最适合功能要求的材料；②选择热膨胀系数与基体材料相近的材料；③适应喷涂工艺和设备；④成本低、来源广。
（1）根据工艺方法选用
注：“√”表示适用，“—”表示不适用。
（2）根据工件的使用要求选用
耐磨：自熔性合金材料和陶瓷材料，或是两者的混合物。
碳化物和镍基自熔性合金材料不耐高温。
耐滑动磨损：高碳钢、马氏体不锈钢、钼、镍铬合金。
耐大气腐蚀：锌、铝、奥氏体不锈钢、铝青铜、钴基和镍基合金材料。
2、常用热喷涂材料
选用热喷涂材料的基本要求：①良好的使用性能；②热稳定性；③与基体材料有相近的热膨胀系数和热导率；④良好的润湿性；⑤固态流动性好。
3、热喷涂用气体
（1）压缩空气
热喷涂用压缩空气不同级别的气体纯度极限
（2）氧气
热喷涂用氧气的纯度级别
（3
用于火焰喷涂的可能性气体常有乙炔、氢气、丙烷和甲基乙炔丙二烯，纯度都应大于99.6%。
（4）等离子气体
包括氩气、氮气和氢气
①氩气的各种纯度等级
②氮气的各种纯度等级
③氢气的各种纯度等级
不同的喷涂材料推荐采用的等离子气体。
