液位测量原理及其方法
液位计的原理及应用
液位计的原理及应用1. 介绍液位计是一种常用的仪器，用于测量容器中液体的高度或液位。
液位计的原理基于液压、电磁、超声波等技术，可以应用于各种工业过程中，如化工、石油、食品加工等行业。
2. 液位计的原理液位计的原理可以根据工作原理的不同分类。
以下是几种常见的液位计原理：2.1 压力式液位计压力式液位计利用容器中液体压力的变化来测量液位。
液位计通过测量液体和容器壁之间的压力差来确定液位的高度。
压力式液位计适用于非粘稠的液体介质。
2.2 浮子式液位计浮子式液位计通过测量一个浮子在液体中的浮力来确定液位的高度。
浮子式液位计的浮子会随着液位的变化而上下浮动，通过检测浮子的位置来确定液位。
2.3 电容式液位计电容式液位计利用电容传感器来测量液位的高度。
当液体进入容器中，电容传感器的电容值会发生变化，利用这个变化来确定液位的高度。
电容式液位计适用于液体介质的测量。
2.4 隔膜式液位计隔膜式液位计通过液位计中的流体来传递压力信号，利用压力信号来测量液体的高度。
液位计中的隔膜可以隔离液体与传感器之间的物理接触，防止传感器受到腐蚀。
3. 液位计的应用液位计广泛应用于各个行业，以下是几个常见的应用场景：3.1 石化行业在石化行业中，液位计用于监测储罐中的液位。
通过实时监测液位，可以及时了解储罐内液体的存储情况，并及时采取措施，避免液体溢出或储罐内液位过低。
3.2 食品加工行业在食品加工行业中，液位计被用于测量罐装液体的液位。
罐装液体的液位控制在一定范围内，能够保证商品的质量，同时也能提高生产效率。
3.3 污水处理行业液位计在污水处理行业中起着重要的作用。
通过监测污水处理设备中的液位，可以及时了解处理过程的进展情况，并采取相应的控制措施，确保污水处理过程的顺利进行。
3.4 制药行业在制药行业中，液位计被广泛应用于药品的生产和储存过程。
液位计可以监测药品的液位，确保药品生产过程的稳定性和质量。
4. 总结液位计是一种重要的仪器，在各个行业中都起着关键的作用。
液位检测原理
液位检测原理
液位检测原理是通过测量液体的高度来判断液位的位置。
常见的液位检测原理包括浮子式液位检测、电容式液位检测、阻抗式液位检测、压力式液位检测等。
其中，浮子式液位检测利用浮子的浮力原理，通过测量浮子的位置来确定液位的高度。
当液位上升或下降时，浮子也会随之相应地上升或下降，从而改变浮子与液位检测装置之间的传感器电路，完成液位监测。
电容式液位检测是利用电容变化来测量液位高度。
通过在液体中安装两个电极，液体的介电常数随着液位的变化而改变，从而导致电容变化。
测量电容的变化，就可以确定液位的高度。
阻抗式液位检测是利用电流通过液体时的阻抗变化来检测液位。
将电流通过液位上升或下降的位置，液体的阻抗值也会相应地改变。
通过测量电流与液体之间的阻抗，就可以判断液位的高度。
压力式液位检测利用液体的压力变化来测量液位高度。
通过在液体中安装一个压力传感器，液体的压力随着液位的变化而改变。
测量液体压力的变化，就可以确定液位的高度。
以上就是液位检测的一些常见原理，不同的液位检测原理适用于不同的场景和需求，可以根据实际情况选择合适的液位检测原理。

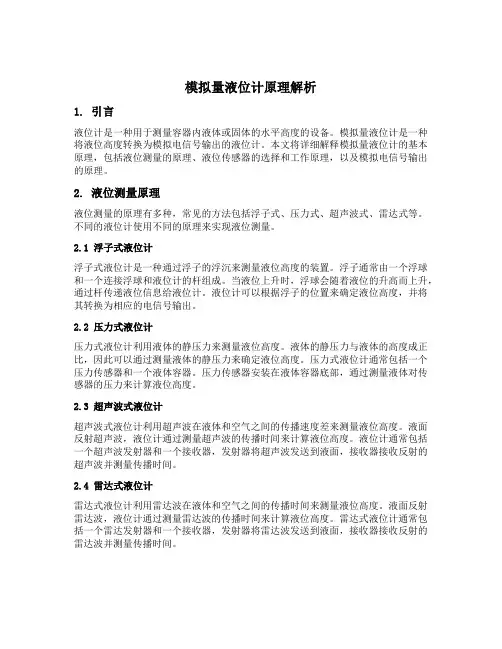

模拟量液位计原理
模拟量液位计原理解析1. 引言液位计是一种用于测量容器内液体或固体的水平高度的设备。
模拟量液位计是一种将液位高度转换为模拟电信号输出的液位计。
本文将详细解释模拟量液位计的基本原理，包括液位测量的原理、液位传感器的选择和工作原理，以及模拟电信号输出的原理。
2. 液位测量原理液位测量的原理有多种，常见的方法包括浮子式、压力式、超声波式、雷达式等。
不同的液位计使用不同的原理来实现液位测量。
2.1 浮子式液位计浮子式液位计是一种通过浮子的浮沉来测量液位高度的装置。
浮子通常由一个浮球和一个连接浮球和液位计的杆组成。
当液位上升时，浮球会随着液位的升高而上升，通过杆传递液位信息给液位计。
液位计可以根据浮子的位置来确定液位高度，并将其转换为相应的电信号输出。
2.2 压力式液位计压力式液位计利用液体的静压力来测量液位高度。
液体的静压力与液体的高度成正比，因此可以通过测量液体的静压力来确定液位高度。
压力式液位计通常包括一个压力传感器和一个液体容器。
压力传感器安装在液体容器底部，通过测量液体对传感器的压力来计算液位高度。
2.3 超声波式液位计超声波式液位计利用超声波在液体和空气之间的传播速度差来测量液位高度。
液面反射超声波，液位计通过测量超声波的传播时间来计算液位高度。
液位计通常包括一个超声波发射器和一个接收器，发射器将超声波发送到液面，接收器接收反射的超声波并测量传播时间。
2.4 雷达式液位计雷达式液位计利用雷达波在液体和空气之间的传播时间来测量液位高度。
液面反射雷达波，液位计通过测量雷达波的传播时间来计算液位高度。
雷达式液位计通常包括一个雷达发射器和一个接收器，发射器将雷达波发送到液面，接收器接收反射的雷达波并测量传播时间。
3. 液位传感器的选择和工作原理液位传感器是模拟量液位计的核心组件，用于将液位高度转换为电信号输出。
根据液位计的工作原理和应用需求，选择合适的液位传感器非常重要。
3.1 浮子式液位传感器浮子式液位传感器是与浮子式液位计配套使用的传感器。
液位测量的原理
液位测量的原理
液位测量是指测量容器或管道中液体的高度或深度。
液位测量的原理根据不同的情况和要求可以有多种方法，下面将介绍几种常见的液位测量原理。
1. 浮子法：浮子法利用浮力原理进行液位测量。
在测量容器中放置一个浮子，浮子质量较轻，可以浮在液体表面上。
通过固定在浮子上的测量装置，可以测量出浮子的位置，从而确定液体的高度。
2. 压力法：压力法通过测量液体对传感器的压力来确定液位。
常用的压力法有压力变送器和毛细管法两种。
压力变送器将液体的压力转换为电信号，通过测量这个电信号可以确定液位的高度。
毛细管法是利用毛细管内液体的静压力来测量液位，根据液体静压力和毛细管的长度，可以计算出液位高度。
3. 振荡法：振荡法利用液位的变化来改变振荡器的频率或振幅，通过测量振荡信号的变化来确定液位的高度。
常见的振荡法有声波法和电容法两种。
声波法是利用超声波的传播速度受液体密度和温度的影响，通过测量超声波的传播时间来确定液位的高度。
电容法是将液体和电容器构成一个电容系统，通过测量电容的变化来确定液位的高度。
4. 导纳法：导纳法是利用液体对电流的导电能力来测量液位。
常见的导纳法有电导法和电阻法两种。
电导法是通过测量液体的电导率来确定液位的高度，电阻法是通过测量液体对电阻的影响来确定液位的高度。
这些液位测量原理各有优劣，选择适合的方法要根据实际情况来决定。

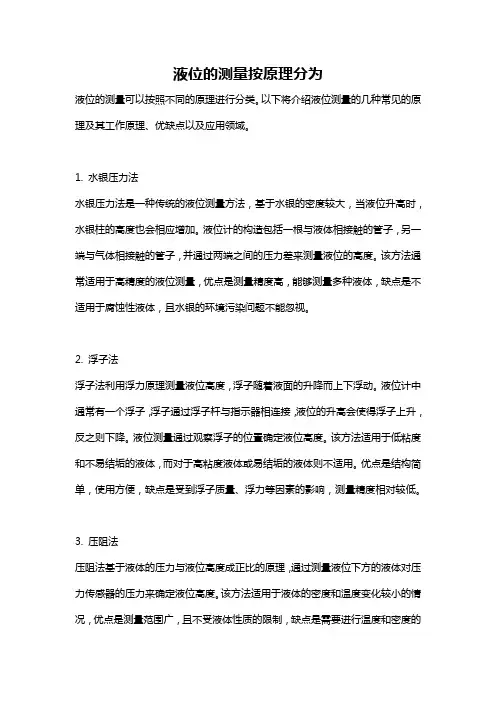

液位的测量按原理分为
液位的测量按原理分为液位的测量可以按照不同的原理进行分类。
以下将介绍液位测量的几种常见的原理及其工作原理、优缺点以及应用领域。
1. 水银压力法水银压力法是一种传统的液位测量方法，基于水银的密度较大，当液位升高时，水银柱的高度也会相应增加。
液位计的构造包括一根与液体相接触的管子，另一端与气体相接触的管子，并通过两端之间的压力差来测量液位的高度。
该方法通常适用于高精度的液位测量，优点是测量精度高，能够测量多种液体，缺点是不适用于腐蚀性液体，且水银的环境污染问题不能忽视。
2. 浮子法浮子法利用浮力原理测量液位高度，浮子随着液面的升降而上下浮动。
液位计中通常有一个浮子，浮子通过浮子杆与指示器相连接，液位的升高会使得浮子上升，反之则下降。
液位测量通过观察浮子的位置确定液位高度。
该方法适用于低粘度和不易结垢的液体，而对于高粘度液体或易结垢的液体则不适用。
优点是结构简单，使用方便，缺点是受到浮子质量、浮力等因素的影响，测量精度相对较低。
3. 压阻法压阻法基于液体的压力与液位高度成正比的原理，通过测量液位下方的液体对压力传感器的压力来确定液位高度。
该方法适用于液体的密度和温度变化较小的情况，优点是测量范围广，且不受液体性质的限制，缺点是需要进行温度和密度的补偿，且测量精度有一定的误差。
4. 雷达测量法雷达测量法利用了电磁波在空气与介质界面上的反射特性，通过测量从介质表面反射回来的电磁波的时间来确定液位高度。
该方法适用于各种不同介质的液位测量，具有非接触、不受液体性质限制、测量精准等优点，但同时也存在影响的因素较多、价格较高等缺点。
5. 超声波测量法超声波测量法是利用超声波在液体中的传播速度与液体的密度和温度有关的原理，通过测量超声波从液体表面反射回来的时间来确定液位高度。
该方法适用于各种不同液体的液位测量，并且具有非接触、高精度的特点，但也存在受液体泡沫和杂质影响大的缺点。
6. 导电法导电法是在液体中引入电极，通过测量电极间的电阻或电容来确定液位高度。
液位的测量原理
液位的测量原理
液位的测量原理通常可以分为以下几种常用的方法：
1. 浮子法：利用浮子在液面上漂浮或下沉的原理来测量液位。
浮子通常与液位计相连，当液位升高时，浮子随之上升；当液位降低时，浮子相应下沉。
通过观察浮子所处的位置，可以确定液位的高低。
2. 压力法：利用液体的静压力与液面高度之间的关系来测量液位。
通过将一个管道的一端浸没于液体中，并将另一端接入压力传感器，液体的压力可以通过传感器转化为电信号，从而测量液位的高度。
3. 振动法：利用液面导致振动频率改变的原理来测量液位。
传感器通常会产生特定频率的振动，当振动波传播到液体时，液体的密度改变会导致振动频率的改变。
通过测量传感器接收到的反射信号的频率，可以确定液位的高低。
4. 电容法：利用液体与电极之间的电容变化来测量液位。
电极可安装在液体表面或容器壁上，当液位改变时，液体与电极之间的电容会发生变化。
通过测量电极之间的电容值，可以确定液位的高低。
以上是几种常见的液位测量原理，不同的应用场景会选择不同的测量方法来实现液位的准确测量。
液位计原理以及分类
液位计原理以及分类液位计是一种用来测量容器内液体的高度或液位的仪器。
液位计的原理和分类有很多种。
下面将详细介绍液位计的原理和主要分类。
一、原理1.水压原理：液位计通过液体的压力来测量液位。
根据帕斯卡定律，液体会均匀传递压力，所以液体的液位高度和液体压力呈正比例关系。
利用这个原理，可以通过测量液体传递到监测器上的压力来确定液位的高度。
2.浮子原理：液位计中常使用浮子原理进行液位测量。
根据浮力原理，当一个浮子浸在液体中时，它受到液体的浮力，浮力的大小与浸入液体的体积成正比。
利用这个原理，可以通过浮子的浸入深度来判断液位的高低。
3.导纳原理：液位计利用液体对电磁波的导电性质，通过测量信号的导电性能来确定液位的高度。
根据液位的不同，电磁波在液体中传输的能量也会有所不同。
因此，可以通过测量传输过程中信号的强度来判断液位的高度。
二、分类根据原理的不同，液位计可分为以下几种主要分类。
1.测压液位计测压液位计是利用液体的压力来测量液位的高低。
常见的测压液位计有：差压液位计、电容液位计、差容液位计等。
差压液位计利用两端压力不同来测量液位，可以分为悬挂式、侧装式、侧装下引式等。
电容液位计通过测量电容的变化来确定液位的高度，可以分为浸液式、导波式、电容棒式等。
2.浮子液位计浮子液位计利用浮力原理来测量液位的高低。
浮子液位计包括浮子、导线和显示器等部件。
当液位变高时，浮子上浮并带动导线移动，从而改变显示器的指示。
浮子液位计主要分为浮球式、浮子式、浸液式等。
3.导纳液位计导纳液位计通过测量液体对电磁波的导电性能来测量液位的高低。
导纳液位计由电缆、信号处理器和显示器等组成。
当液位升高时，液体对电磁波的导电性能发生变化，而电缆传递信号的强度也会相应改变，从而确定液位的高度。
4.雷达液位计雷达液位计是利用微波信号在液体中的传播时间来测量液位的高低。
雷达液位计通过向液体发送微波信号，当信号被液体反射回来时，根据信号的往返时间来确定液位的高度。
水电阻测量液位的原理
水电阻测量液位的基本原理1. 引言水电阻测量液位是一种常见的液位测量方法，它利用水的导电性质来确定液体的高度或者液位。
本文将详细解释水电阻测量液位的基本原理。
2. 液位传感器在水电阻测量液位中，使用了一种特殊的传感器，称为液位传感器。
该传感器由两个电极组成，分别插入到被测介质中。
这两个电极之间存在一个间距，可以通过改变间距来适应不同的测量范围。
3. 液体导电性质水和其他液体具有导电性质。
导电性是指物质能够传导电流的能力。
在纯净的水中，由于几乎没有离子存在，所以它是不导电的。
但是，在实际应用中，水中通常会溶解一些溶解物质（如盐、酸、碱等），这些溶解物质会产生离子，并使得水具有了一定程度的导电性。
4. 液位测量原理当将两个电极插入到被测介质中时，液位传感器的电极会接触到液体。
如果液体的导电性较高，电极之间就会形成一个导电通路。
此时，可以通过测量电路中的电阻值来确定液位的高度。
5. 电阻测量原理在水电阻测量液位中，常用的方法是测量两个电极之间的电阻值。
当液位较低时，液体与两个电极之间的接触面积较小，导致接触点之间的有效导电路径较短，电阻值较大。
当液位上升时，接触面积增大，有效导电路径增长，导致电阻值减小。
6. 传感器连接和测量为了测量两个电极之间的电阻值，需要将传感器连接到一个测量仪器上。
该仪器可以提供适当的激励信号，并测量回路中的电流和电压。
7. 激励信号激励信号是通过传感器引入到被测介质中的一种信号。
它可以是一个恒定且已知大小的直流偏置电压或者交流信号。
激励信号会在传感器的电极之间形成一个电流通路。
8. 电流和电压测量在传感器的电极之间，通过激励信号产生了一定的电流。
这个电流会在被测液体中流动，并且会引起两个电极之间的电压降。
通过测量这个电压降和激励信号，可以计算出两个电极之间的电阻值。
9. 液位计算根据液位传感器的设计和特性，可以将测得的电阻值转换为相应的液位高度。
这个转换通常是通过标定曲线或者查找表来实现的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
8
钢带浮子式液位计
直读式钢带浮子式液位计，这是一种最简单的液 位计，一般只能就地显示。
9
浮筒式液位计
浮筒式液位计属于变浮力液 位计，当被测液面位置变化时， 浮筒浸没体积变化，所受浮力也 变化，通过测量浮力变化确定出 液位的变化量。
液位高度变化与弹簧变形量成 正比。弹簧变形量可用多种方法 测量，既可就地指示，也可用变 换器(如差动变压器)变换成电信号
液位——容器中的液体介质的高低
料位——容器中固体或颗粒状物质的堆积高度
界位——两种不溶液体介质的分界面的高低
3
检测方法的分类
按测量方式可以分为连续测量和定点测量。
按其工作原理可分为下列几种类型：
– –
(1) 直读式 它根据流体的连通性原理来测量液位。 (2) 浮力式 它根据浮子高度随液位高低而改变或液体对浸沉在液体中的浮筒 （或称沉筒）的浮力随液位高度变化而变化的原理来测量液位。前者称为恒 浮力式，后者称为变浮力式。
30
电容式液位计
电容式液位计利用液位高低变化影响电容器电容量大小的原理进 行测量。 电容式液位计的结构形式很多，有平极板式、同心圆柱式等等。 它的适用范围非常广泛，对介质本身性质的要求不象其它方法那
p 0, 则为正迁移，迁移量为 p; p 0, 则无迁移； p 0, 则为负迁移，迁移量为 p
22
超声波法
超声波液位计利用波在介质中的传播特性。 因此，
在容器底部或顶部安装超声波发射器和接收器，发射 出的超声波在相界面被反射。并由接收器接收，测出 超声波从发射到接收的时间差，便可测出液位高低。
29
电感式液位计
电感式液位计利用电磁感应现象，液位变化引起线圈电 感变化，感应电流也发生变化。 电感式液位计既可进行连续测量，也可进行液位定点控 制。 传感器由不导磁管子、导磁性浮子及线圈组成。管子与 被测容器相连通，管子内的导磁性浮子浮在液面上，当 液面高度变化时，浮子随着移动。 线圈固定在液位上下限控制点，当浮子随液面移动到控 制位置时，引起线圈感应电势变化，以此信号控制继电 器动作，可实现上、下液位的报警与控制。 图中：1、3-上下限线圈； 2-浮子
gHmax 1200 9.8 0.95 11172 ( Pa)
根据差压变送器的量程系列，可选16kPa的量程。 当H=0时
p 1 gH0 950 9.8 1.8 16758 ( Pa)
差压变送器需要进行负迁移，负迁移量为16.758kPa。
20
例2：有两种密度分别为ρ1=0.8g/cm3，ρ2=1.1g/cm3的液体置于闭口容器中， 它们的界面经常发生变化。试考虑能否利用差压变送器来连续测量其界面， 若可以利用差压变送器来测量，试问： （1）仪表的量程如何选择； （2）迁移量是多少？ 解：可以利用差压变送器来连续测量其界面，如右图。
23
分类
超声波液位计按传声介质不同，可分为气介式、液介式和固介式三种；
按探头的工作方式可分为自发自收的单探头方式和收发分开的双探头方式。
单探头液位计使用一个换能器，由控制电路控制它分时交替作发射器与接 收器。 双探头式则使用两个换能器分别作发射器和接收器，对于固介式，需要有 两根金属棒或金属管分别作发射波与接收波的传输管道。
油气储运自动化液位测量
1
液位测量必要性
在油气储运过程中，精确测定储油大罐中的液位高度，是正确计
算储油量、确定库存、计算输量的重要措施。
在油气生产中，特别是在油气集输储运系统中，石油、天然气与 伴生污水要在各种生产设备和罐器中分离、存储与处理，物位的
测量与控制，对于保证正常生产和设备安全是至关重要的，否则
15
变送器的安装位置与容器的最低液位（H=0）不 在同一水平位置 正、负压室的压力分别为 正迁移
P P气 Hg h1 g
P P 气
正、负压室的压差为
P P P Hg h1 g
当被测液位H=0时，Δ P=h1ρ g >0，从而使变送器在H=0时输出电流 大于4 mA；H=Hmax时，输出电流大于20 mA。
14
密封容器上层气体为可凝结蒸汽 负迁移
差压变送器的正、负压室的压力分别为
P P气 H1g h12 g
P P气 h2 2 g
正、负压室的压差为
P P P H1 g (h2 h1 ) 2 g
当被测液位H=0时，Δ P=-（h2-h1）ρ 2g<0，使变送器在 H=0时输出电流小于4 mA；H=Hmax时，输出电流小于20 mA 差压变送器高度改变，但只要正负取压点位置间距离 (h2-h1)不变，其迁移量不变。
动检测和自动控制。
27
电阻式液位计
电阻式液位计既可进行定点液位控制，也可进 行连续测量。 所谓定点控制是指液位上升或下降到一定位置 时引起电路的接通或断开，引发报警器报警。 电阻式液位计的原理是基于液位变化引起电极
间电阻变化，由电阻变化反映液位情况。
28
该液位计的两根电极是由两根材料、截面积相同的具有大电阻率的电阻棒
p p1 (h1 h2 h3 ) 1 g h4 2 g h 0 g
21
p _ p1 h1 1 g (h2 h3 h4 h) 0 g
所以仪表的迁移量
p p p (h3 h2 ) 1 g h4 2 g (h2 h3 h4 ) 0 g
18
用法兰式差压变送器测量液位
为了解决测量具有腐蚀性或含有结晶颗粒以及黏度大、 易凝固等液体液位时引压管线被腐蚀、被堵塞的问题，应使 用在导压管入口处加隔离膜盒的法兰式差压变送器，如下图 所示。 法兰式差压变送器 按其结构形式
单法兰式 双法兰式
法兰式差压变送器测量液位示意图 1—法兰式测量头；2—毛细管；3—变送器
检尺测量时，先对罐内液位高度进行测定，再根据罐的横截面积
或大罐容积表，计算罐内液体体积和质量。
检尺测量的工具是钢卷尺，其下端带有铜质重锤。为方便量油操
作，在罐顶设有量油口。量油口下装有量油管，管子底端钻有孔
眼与液体连通。设置量油管的目的是为了减小罐内液面波动对量 油的影响。
6
磁翻转液位计
磁翻转液位计结构牢固、工作可靠、显示醒目。
16
I0(mA)
20
4 -2000
0 2000 3000 5000
7000
ΔP (Pa)
（a）无迁移 （b）负迁移 （c）正迁移 某压力变送器的测量范围：0~5000Pa， 固定差压
(h2 h1 ) 2 g =2000 Pa
17
迁移弹簧的作用 改变变送器的零点。 迁移和调零 都是使变送器输出的起始值与被测量起始 点相对应，只不过零点调整量通常较小，而零点迁移 量则比较大。 迁移 同时改变了测量范围的上、下限，相当于测量 范围的平移，它不改变量程的大小。
因ρ2密度比较高，所以用采用法兰液面计测量 ρ1、ρ2的界位。液位计毛细管内充有硅油， 其密度为=0.95g/cm3。
（1）仪表的量程是指当界位由最低升到最高时， 液面计上所增加的压力。故量程为
pmax h3 ( 2 1 ) g
（2）当界面最低时，仪表正、负室压的压力ρ+、ρ-分别为
不仅可进行连续测量和定点测量，还能方便地提供遥测或遥控信 号； 能测量高速运动或有倾斜晃动的液体的液位，如置于汽车、飞机、 轮船中的液位。
25
超声波液位测量也有缺点：
超声波仪器结构复杂，价格相对昂贵；
当超声波传播介质温度或密度发生变化，声速也将发
生变化，对此超声波液位计应有相应的补偿措施，否
24
(a)气介式
(b) 液介式 单探头超声波液位计
(c)固介式
超声波液位测量有许多优点：
与介质不接触，无可动部件，电子元件只以声频振动，振幅小，
仪器寿命长； 超声波传播速度比较稳定，光线、介质粘度、湿度、介电常数、
电导率、热导率等对检测几乎无影响，因此适用于有毒、腐蚀性
或高粘度等特殊场合的液位测量；
–
(3) 差压式（静压式） 它根据液柱或物料堆积高度变化对某点上产生的静 （差）压力的变化的原理测量物位。
– –
Байду номын сангаас
(4) 电气式 它根据把物位变化转换成各种电量变化的原理来测量物位。 (5) 核辐射式 它根据同位素射线的核辐射透过物料时，其强度随物质层的厚 度变化而变化的原理来测量液位。
–
(6) 声学式 它根据物位变化引起声阻抗和反射距离变化来测量物位
式中 P0、P+——分别是液面上部介质压力和液面以下H深度的液体压力。
13
P P P0 Hg
零点迁移
（1）压力表安装位置与容器底部不在同一高度 （2）导压管存在液柱
无迁移
特征：差压变送器的正压室取压口正好与 容器的最低液位（Hmin=0）处于同一水 平位置。作用于变送器正、负压室的差压 ΔP与液位高度H的关系为ΔP=Hρ g。 当H =0时，正负压室的差压ΔP=0，变送 器输出信号为4mA 当H= Hmax时，差压ΔPmax=ρ gHmax， 变送器的输出信号为20 mA，
4
直接测量法
直接测量是一种最为简单、直观的测量方法，它是利用连通器的原
理，将容器中的液体引入带有标尺的观察管中，通过标尺读出液
位高度。 玻璃管液位计。
5
人工检尺液位测量
人工检尺液位测量是对各种储罐内的液体进行体积和质量测定的
种基本方法。
具有操作简单、计量准确、无须辅助设备的特点，仍是目前各油 田原油集输过程中的一种主要计量方法。
