所谓验钞机的维修是指验钞机捻钞部分对捻钞胶圈，采用加大外径，在外圆
中间开一圈凹槽，来提高捻钞胶圈的耐磨性，并将胶圈轴向向截面改为锯齿形，使胶圈齿面相对钞票的接触面加大，提高胶圈齿面对钞票的附着力。
对附图橡皮，比较简单方法是采用阻力橡皮快换结构，用手压下滑钞板的后端，可很容易取出阻力橡皮进行更换。
验钞机出钞部分虽然增加一对过轮可以提高捻钞胶圈的使用寿命，但随之带
来的问题是成本增加，结构复杂，维修不方便。
如果在不增加一对过轮的情况下，而采用的捻钞轴上装一个超越离合器（俗称单向轴承），可起到相同的作用，原理如下：单向轴承装在捻钞传动轮内，可以相对于捻钞轴逆时针转动。
捻钞时，捻钞传动轮顺时针转动，单向轴承不转动，起传递动力的作用，当钞票去到出钞胶轮时，即以两倍于原来的速度运动，在钞票的拖动下，由于单向轴承的作用，捻钞胶圈外缘以和钞票相同的速度运动，钞票和捻钞胶圈间没有相对滑动，因而可延长捻钞胶圈的使用寿命。
如果接收电路没有接收到信号而钞票又没有插到仓底，激光器并不马上关
断。
因为延时关断电路将有8 秒左右的延时，但如钞票抵达仓底，则报警电路马上输出信号将其关断并将延时关断电路置零。
在电子产品的设计中，各种外在的干扰是每个产品必需克服的首要问题，产品的抗干扰能力直接影响到产品的稳定性。
也是决定一个产品成败的首要因素。
激光验钞机也不例外。
来自电网的各种干扰源，人体静电，来自激光器本身的红外线和纸币跟机仓磨擦所产生的静电等。
都是产品的置命干扰源。
点钞机常见故障及解决方法：
1.开机后无显示
①检查电源的插座是否有电
②检查点钞机的插头是否插好
③检查点钞机的保险丝是否已熔断
2.开机后出现故障提示代码
一般点钞机具有故障自检功能，开机后点钞机就自诊是否有故障。
不同的点钞机，故障代码也不一样。
请参考《使用说明书》。
3.计数不准
①调节托钞盘后部的垂直螺丝，顺时针拧一周或两周
②清理光电记数传感器上的积尘（除尘）。
③清尘后不能恢复正常，阻力橡皮、捻钞轮是否严重磨损。
换完后再进行调
整。
④调节送钞台光电计数器传感器的对正位置
4.荧光鉴伪不报警或检伪灵敏度降低
①调节电路板灵敏度按键或灵敏度调节电位器（荧光鉴伪的灵敏度）
②荧光灯管光传感器（紫光灯探头）是否积灰尘
③荧光灯管是否老化
5.启停方式失灵
①送钞传感器是否积灰尘
②送钞传感器和主电路板连接开路，接好即可
③点钞机皮带是否折断。

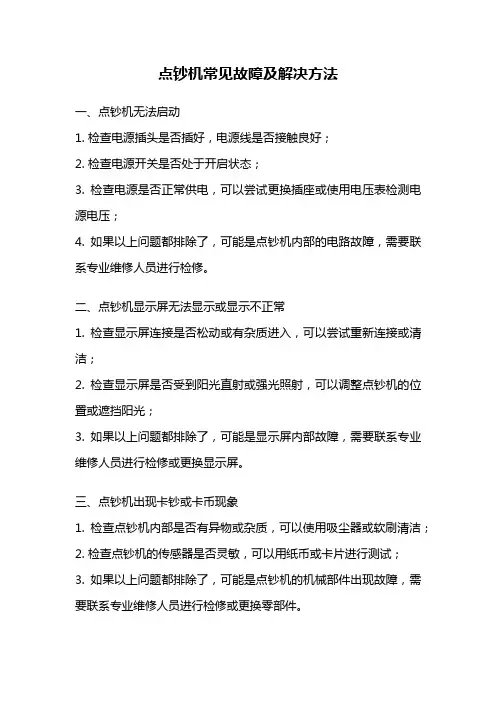

点钞机常见故障及解决方法
点钞机常见故障及解决方法一、点钞机无法启动1. 检查电源插头是否插好，电源线是否接触良好；2. 检查电源开关是否处于开启状态；3. 检查电源是否正常供电，可以尝试更换插座或使用电压表检测电源电压；4. 如果以上问题都排除了，可能是点钞机内部的电路故障，需要联系专业维修人员进行检修。
二、点钞机显示屏无法显示或显示不正常1. 检查显示屏连接是否松动或有杂质进入，可以尝试重新连接或清洁；2. 检查显示屏是否受到阳光直射或强光照射，可以调整点钞机的位置或遮挡阳光；3. 如果以上问题都排除了，可能是显示屏内部故障，需要联系专业维修人员进行检修或更换显示屏。
三、点钞机出现卡钞或卡币现象1. 检查点钞机内部是否有异物或杂质，可以使用吸尘器或软刷清洁；2. 检查点钞机的传感器是否灵敏，可以用纸币或卡片进行测试；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。
四、点钞机出现误差较大的情况1. 检查点钞机的传感器是否出现故障，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。
五、点钞机出现卡纸或卡币现象1. 检查点钞机的进钞口和出钞口是否有纸屑或杂物堵塞，可以使用吸尘器或软刷进行清理；2. 检查纸币是否叠放过多，可以减少纸币的叠放数量；3. 如果以上问题都排除了，可能是点钞机的机械部件出现故障，需要联系专业维修人员进行检修或更换零部件。
六、点钞机出现计数错误的情况1. 检查点钞机的传感器是否清洁，可以使用专业的清洁剂或清洁卡进行清洁；2. 检查点钞机的传感器是否调整正确，可以根据使用说明书进行调整；3. 如果以上问题都排除了，可能是点钞机的软件或硬件出现故障，需要联系专业维修人员进行检修或升级。
总结起来，点钞机常见的故障包括无法启动、显示屏异常、卡钞或卡币、误差较大、卡纸或卡币、计数错误等。

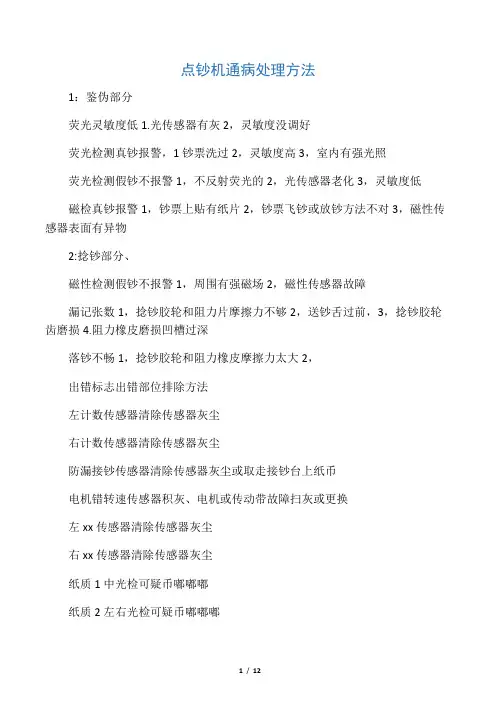

点钞机通病处理方法
点钞机通病处理方法1：鉴伪部分荧光灵敏度低1.光传感器有灰2，灵敏度没调好荧光检测真钞报警，1钞票洗过2，灵敏度高3，室内有强光照荧光检测假钞不报警1，不反射荧光的2，光传感器老化3，灵敏度低磁检真钞报警1，钞票上贴有纸片2，钞票飞钞或放钞方法不对3，磁性传感器表面有异物2:捻钞部分、磁性检测假钞不报警1，周围有强磁场2，磁性传感器故障漏记张数1，捻钞胶轮和阻力片摩擦力不够2，送钞舌过前，3，捻钞胶轮齿磨损4.阻力橡皮磨损凹槽过深落钞不畅1，捻钞胶轮和阻力橡皮摩擦力太大2，出错标志出错部位排除方法左计数传感器清除传感器灰尘右计数传感器清除传感器灰尘防漏接钞传感器清除传感器灰尘或取走接钞台上纸币电机错转速传感器积灰、电机或传动带故障扫灰或更换左xx传感器清除传感器灰尘右xx传感器清除传感器灰尘纸质1中光检可疑币嘟嘟嘟纸质2左右光检可疑币嘟嘟嘟纸质3左右磁信号可疑币嘟嘟嘟纸质4安全线信号可疑币嘟嘟嘟纸质5xx可疑币嘟嘟嘟残币残钞或下钞斜嘟嘟嘟券别错面值错误嘟嘟嘟◆点钞机常用传感器故障简易判别方法：点钞机中主要使用的传感器有如下三种：红外发射管、红外接收管、磁头(下计数红外管)1）磁头故障判别(包括长磁头与小磁头)a.拔下磁头接插件；b.用三用表电阻2KΩ档测量磁头1脚与3脚，其阻值应为几百欧姆。
若开路或短路均无磁信号，会造成相应票面张张误报。
c.用三用表测量磁头第二脚与磁头外壳应相连通且与机壳无短路现象，否则会造成磁信号干扰，相应票面误报会较高。
2）红外发射管(包括下计数红外管、防漏发射管、码盘发射管、启停发射部分)a.拔下相应接插件；b.将三用表置二极管档位，用红表笔接A 脚，黑表笔接K 脚，其管压降应为1.1V左右，如短路或断路均为连线或传感器故障。
红黑表笔互换测量应为开路。
3）红外接收管(包括上计数红外管、防漏接收管、码盘接收管、启停接收部分)a.关机拔下接插件；b.将三用表置2MΩ档，用红表笔接C 脚，黑表笔接e 脚测量电阻值应为几百KΩ，如短路或断路均为连线或传感器故障。
点钞机小故障自己修
三、开机后出现故障提示
如何处理开机后出现故障提示？现在许多点钞机具有故障自诊断功能，开机后机器自己就可以检测有没有故障。可是，这种检测本身也有发生故障的情况。这时需要检查机器里面有没有残留什么不属于机器的东西，比如是否有纸币的碎角等东西挡住了机器的传感器，机器的可拆卸部分是不是没有上好等。排除这些情况后仍不能解决问题，那就需要请专业的维修人员来维修。
一、荧光鉴伪不报警
对于荧光鉴伪不报警的问题，可以先调节一下荧光鉴伪的灵敏度（具体方法一般在使用说明书上写得很清楚）。如果仍不能解决，可以试着更换紫外灯管。如果更换灯管和调整均无效的话，就需要请专业的维修人员，由他们去做进一步的处理了。
二、计数不准
点钞机出现计数不准的问题时，首先要考虑是不是好久没有除尘的原因造成的，先清理一下灰尘。如果清理之后还不能恢复正常的话，可能是易损件已经到了使用寿命，可以更换易损件，换完以后再调整一下，一般就可以恢复正常了。
四、开机以后无显示
对于开机以后无显示，这种故障多数和电源有关系。可以查看一下电源的插座是否有电，换一个插座试一下；如果还不行，可检查机器的插座是否插好，机器的保险丝是否已断。如果查不出原因，那就需要请专业的维修人员处理。
除了以上提到的故障以外，机器还可能出现其他的故障。但无论出现什么情况，My1234如果不是的话，较安全可靠的办法就是请厂家专业的维修人员来维修，以使机器故障尽早得到彻底的解决。
点钞机小故障自己修
维修点钞机是一项需要一定专业知识和技能的工作，需要由生产厂家专业的维修技术人员来完成。但有时候，对点钞机出现的一些小问题，用户自己也可以修理。My12345将向您介绍什么样的故障用户可以自行处理。
点钞机常见的故障有荧光鉴伪不报警、计数不准、开机后出现故障提示、开机后没有显示等。
点钞机通病处理方法
点钞机通病处理方法1：鉴伪部分荧光灵敏度低1.光传感器有灰2，灵敏度没调好荧光检测真钞报警，1钞票洗过2，灵敏度高3，室内有强光照荧光检测假钞不报警1，不反射荧光的2，光传感器老化3，灵敏度低磁检真钞报警1，钞票上贴有纸片2，钞票飞钞或放钞方法不对3，磁性传感器表面有异物2: 捻钞部分、磁性检测假钞不报警1，周围有强磁场2，磁性传感器故障漏记张数1，捻钞胶轮和阻力片摩擦力不够2，送钞舌过前，3，捻钞胶轮齿磨损4.阻力橡皮磨损凹槽过深落钞不畅1，捻钞胶轮和阻力橡皮摩擦力太大2，出错标志出错部位排除方法左计数左计数传感器清除传感器灰尘右计数右计数传感器清除传感器灰尘防漏接钞传感器清除传感器灰尘或取走接钞台上纸币电机错转速传感器积灰、电机或传动带故障扫灰或更换左红外左红外传感器清除传感器灰尘右红外右红外传感器清除传感器灰尘纸质1 中光检可疑币嘟嘟嘟纸质2 左右光检可疑币嘟嘟嘟纸质3 左右磁信号可疑币嘟嘟嘟纸质4 安全线信号可疑币嘟嘟嘟纸质5 红外可疑币嘟嘟嘟残币残钞或下钞斜嘟嘟嘟券别错面值错误嘟嘟嘟◆点钞机常用传感器故障简易判别方法：点钞机中主要使用的传感器有如下三种：红外发射管、红外接收管、磁头(下计数红外管) 1）磁头故障判别(包括长磁头与小磁头)a. 拔下磁头接插件；b. 用三用表电阻2KΩ档测量磁头1 脚与3 脚，其阻值应为几百欧姆。
若开路或短路均无磁信号，会造成相应票面张张误报。
c. 用三用表测量磁头第二脚与磁头外壳应相连通且与机壳无短路现象，否则会造成磁信号干扰，相应票面误报会较高。
2）红外发射管(包括下计数红外管、防漏发射管、码盘发射管、启停发射部分)a. 拔下相应接插件；b. 将三用表置二极管档位，用红表笔接A 脚，黑表笔接K 脚，其管压降应为1.1V 左右，如短路或断路均为连线或传感器故障。
红黑表笔互换测量应为开路。
3）红外接收管(包括上计数红外管、防漏接收管、码盘接收管、启停接收部分)a. 关机拔下接插件；b. 将三用表置2MΩ档，用红表笔接C 脚，黑表笔接e 脚测量电阻值应为几百KΩ，如短路或断路均为连线或传感器故障。
点钞机常见故障排除大全
更换电源板
开机大电机转，接钞轮/、转
信号线插子脱落
重新插好信号线插子
显示器缺笔
数码管坏
更换显示器
报警无声音
蜂鸣器损坏
更换蜂鸣器
保险丝烧毁
电源板损坏
更换电源板
大电机损坏
［更换大电机
电源变压器损坏
更换电源变压器
启动时其它正常显示器无显示
显示器连接线接触不好或显示器不行
重新插好或更换显示器连接线、更换显示器
更换紫光管
紫光传感器插头接触不良
重新插好插头
磁性误报
磁头彳口P习习
逆时针调节电位器
磁头插头接触不良
重新插好插头
磁头间隙太大
［调小间隙:
磁路放大器异常
更换主板
磁性漏报
槽轮上有杂物干扰
启动机器用毛刷清除杂物
磁头比较电压过低
［调图磁头比较电压
磁头损坏
更换磁头
主板与电源板的电源连线接触不良
重新插好插座
接收管电压偏差
调节相应电位器
计数少张
喂钞台磨擦力过松
顺时针调节喂钞台旋钮
计数对管白灰尘
用毛刷清除灰尘
不启动
启动光耦连接线脱落
重新插好启动光耦各段接插件
自动清冷对管插子接触不良或损坏
重新插好清零插子或更换对管
喂钞台调节过紧或纸币卡住
逆时针调松喂钞台或清除纸币
启动光耦损坏
更换启动光耦
电源板损坏
［更换电源板;
大电机转动慢震动
点钞机常见故障排除大全
来源：作者：
目前市场上点钞机品种繁多，大多产品比较成熟，除了个别小机型，低价
型的产品返修率较高外，其他产品都还比较稳定。但仍然会偶尔出现一些问题,
验钞机维修文档
（2）钞票与小磁头接触不良；
（3）小磁头损坏；
处理：（1）调整电位器W4，使中磁测试点电压为（1.6—1.8V）；
（2）调节磁头固定螺钉，使钞票与磁头接触良好，但勿碰凹槽轮，（0.2—0.3mm、约两张新币厚度）
（3）更换小磁头；
（3）重焊或更换连接端子；
（4）更换边小磁头；
9、白纸不报警
原因：（1）荧光放大电路调节不当；
（2）硅光电池积尘或损坏；
（3）硅光电池信号输出端子氧化接触不良；
（4）紫光灯老化或不亮；
处理：（1）调节电位器W1、使测试点电压达到所需值；
C、传动类
1、开机大电机不转小电机转
原因：（1）电机工作不正常或被被异物卡住；
（2）电机驱动电路损坏；
（3）主控板工作不正常或+5V电源短路（开机时显示屏不亮）
处理：（1）检查或排除异物，若有轻微转动且无力为电容损坏，若无则大电机损坏；
（2）修理电源板（更换可控硅BT136或水泥电阻5W、10Ω）
（3）传感器连接线端虚焊或接触不良；
处理：（1）清扫灰尘，异物或更换传感器；
（2）整齐发射，接收安装位置；
（3）重焊或更换连接端子
B、误漏检类
1、真币报EE1
原因：（1）荧光放大电路调节不当；
（2）电路板受潮或短路；
（3）硅光电池损坏；
（4）人民币受污或经漂自水洗涤；
处理：（1）逆时针调电位器W1，测试点电压降低到所需值（0.3—0.5V）
（2）用电吹风吹干或排除短路点；
（3）更换硅光电池；
（4）挑出受污的人民币；
得力点验钞机维修手册
得⼒点验钞机维修⼿册得⼒点验钞机维修⼿册⼀、技术参数⼆、整机结构1、传动部分1.1、捻钞部分1.2、出钞部分1.3、接钞部分2、铁件架构3、控制电路部分4、传感器部分三、⼯作原理1、幅⾯（宽度）检测2、红外检测3、磁性检测四、万⽤表使⽤⽅法与元器件测量⽅法1、万⽤表使⽤⽅法2、主要元器件测量⽅法五、机器调试⽅法与主板简介六、参数简介七、开机⾃检故障处理⽅法⼋、点钞警⽰代码处理⽅法九、常见故障处理⽅法⼀、技术参数点钞速度＞900张/分点钞尺⼨长度110-165mm宽度50-90mm厚度0.075-0.15mm ⼯作动态噪⾳<60dB ⼯作温升<20℃进钞容量≥120张接钞容量≥150张电源220V±10%保险管电流2A 功耗≤80W ⼯作环境温度0-40℃⼆、整机结构得⼒机型由传动部分（捻钞轮、送钞台、压钞轮、对转轮、接钞轮）、铁件机架、外壳塑料件、传感器部分（计数传感器、磁性传感器）、显⽰和控制电路等六部分组成。
图（３）1、传动部分传动部分采⽤⼤电机驱动，由⼤电机通过传送带、传送轮将动⼒输送给各转动轴，带动捻钞轮、压钞轮、接抄轮转动⼯作（有⼩电机的接钞部分由⼩电机传动）图（２）1.1捻钞部分捻钞部分主要由送钞台和捻钞轮组成。
送钞台主要由进钞⾯板、五指钢⽚、阻⼒橡⽪、塑料钞板、调节螺丝等组成。
将要清点的钞票逐张捻出是保证计数准确的前提。
实现原理如下：捻钞轮捻⾛处于表⾯的第⼀张钞票，下⾯的钞票被阻⼒橡⽪粘住，使第⼀张钞票与下⾯的钞票分开，实现分张,这个过程不断重复进⾏，直到捻完最后⼀张钞票。
送钞台与捻钞轮主要起分钞作⽤，阻⼒⽪、五指钢⽚等对下钞速度与分钞效果有直接影响。
捻钞轮有⼀定的柔性，当捻钞轮磨损后会影响下钞的分钞性能，容易斜钞，捻钞轮磨损后只需更换捻钞轮，⽆需更换轮芯。
当下钞不顺容易斜钞误报或计数不准时，可适当调紧送钞台调节螺丝。
调节送钞台调节螺丝时注意不能过紧，否则捻钞轮、阻⼒⽪会加速磨损；也不能过松，否则容易斜钞，易出分钞不好的情况。
点钞机维修资料之故障问题分析和处理
（2）更换接线端子；
（3）更换大磁头
6、开机时报CE7
原因：（1）小磁头信号输出线虚焊或开路；
（2）接线端子氧化接触不良；
（3）小磁头损坏；
处理：（1）重焊小磁头信号输出线；
（2）更换接线端子；
（3）更换小磁头；
7、开机时报CE8
原因：（1）接钞传感器积尘，异物挡住或损坏；
点钞机维修资料之故障问题分析和处理
各种型号机器故障分析与处理方法；
A、自检类
1、开机时报CE1
原因：（1）荧光放大电路调节不当，（电压测试点LM324第十四脚）；
（2）电路板受潮或短路；
（3）硅光电池损坏；
处理：（1）逆时针调电位器W1，测试点电压降低到所需值（0.3—0.5V）；
（2）用电吹风吹干或更换主板；
（2）接钞传感器发射，接收安装位置偏移；
（3）传感器连接线端虚焊或接触不良；
处理：（1）清扫灰尘，异物或更换传感器；
（2）整齐发射，接收安装位置；
（3）重焊或更换连接端子
B、误漏检类
1、真币报EE1
原因：（1）荧光放大电路调节不当；
（2）电路板受潮或短路；
（3）硅光电池损坏；
（4）人民币受污或经漂自水洗涤；
3、开机时报CE3或CE4
原因：（1）计数管积尘或损坏；
（2）引线插子松脱；
（3）计数发射接收管移位；
处理：（1）清扫灰尘，用万用表测计数发射端子1脚和3脚电压均为1.10~1.12V不符则为发射管损坏，测计数接收端子2脚和4脚电压均为0.15~0.20V不符则为接收管损坏；
（2）重焊引线或更换插子；
（2）调节磁头固定螺钉，使钞票与磁头接触良好，但勿碰凹槽轮，（0.2—0.3mm、约两张新币厚度）
验钞机维修代码~工作电压
点钞机维修代码~工作原理二、传动机构：三、辅助部分：四、数码管信号参数说明图：五、点钞机维修代码：一、E01：右计数红外光敏管故障原因1、发射、接收计数管积灰尘，清扫即可。
2、接收管与发射管不对称，导致接收管电压超过1.8V，失去工作，对齐即可。
3、接收管、发射管失效，检验方法：A 发射管：把万用表到二极管档，用测发射管正向电阻为1000欧左右，反向电阻为无穷大（显示为1）者方良好，反之者失效。
B 接收管：把万用表选择到20M档，测接收管正向电阻为M欧，反向电阻则无穷大（显示为1），接收管为良好，反之失效。
二、E02左计数红外光敏管故障原因：（同上）三、E03数码传感器故障1、码盘间隔有积尘，清扫即可。
2、码盘光耦老化，转动时接收电压超过2.2V，调节102调位器，使之达到1.8V左右（顺时针，接收电压上升，反之者下降。
）3、码盘光耦失效，更换即可，检测方向同计数管发射管接收管相同。
四、E04喂钞传感器故障：1、进钞光耦积尘，清扫即可。
2、进钞光耦老化，更换即可。
五、E05防漏张传感器故障1、发射管，接收管积尘，清扫即可。
2、发射管，接收管陷进接钞对管支架里，凸出即可。
3．接钞对管失效，更换即可，检测方法：发射二极管（白色）用万用表测正向电阻为1000欧左右，反向电阻为无穷大（显示为 1 ）接收二极管（黑色）测接收管正向电阻为M欧，反向电阻则无穷大（显示为1），接收管为良好，反之失效。
六、E10光检或紫光管故障逆时针调节104调位器即可。
七、EE1紫光报警逆时针调节104调位器即可。
八、EE2 磁性异常（C 型）1、钞板下钞不平整，调节钞板，使钞板受力平衡。
2、第五套人民币报警（1）则检查大磁头与槽轮之间间隔应在1-2张纸币。
3、大磁头损坏，更换大磁头即可。
或插子接触不好，重新插过。
4、第四套人民币报警：检查小磁头与平轮之间的间隔，应在1-2张纸币。
或小磁头损坏，更换即可。
九、EE6磁性异常报警（参照数码管磁脉冲信号图）1、第四套人民币报警：调节调位器（微调逆时针））到磁脉冲大于7为止，如果还报，把小磁头重新设置为7档。
维融点钞机B类机维修资料
待机状态下长按功能键可进入调试数据状态 短按红外键可切换数据显示 页面（部份有+ — 按键的机型 按+号键切换数据显示页面）短按累加键可退出 调试数据显示 B 类机 6 对红外对管五个磁头调试数据查看方法
