铝合金中各种主要元素作用及性能影响

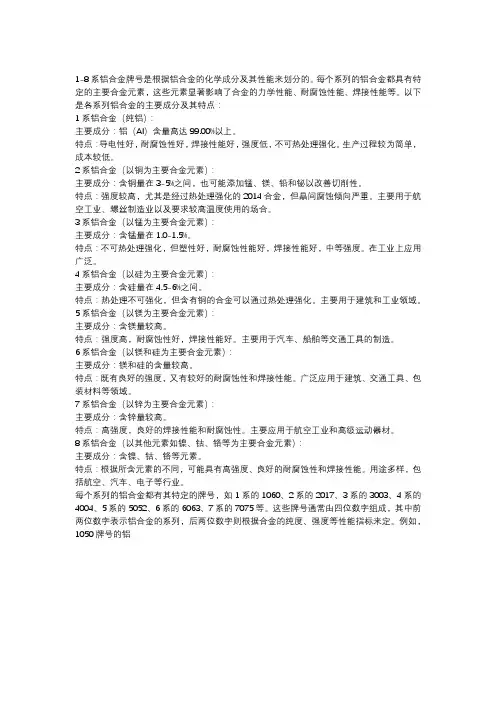

1-8系铝合金牌号化学元素
1-8系铝合金牌号是根据铝合金的化学成分及其性能来划分的。
每个系列的铝合金都具有特定的主要合金元素，这些元素显著影响了合金的力学性能、耐腐蚀性能、焊接性能等。
以下是各系列铝合金的主要成分及其特点：1系铝合金（纯铝）：主要成分：铝（Al）含量高达99.00%以上。
特点：导电性好，耐腐蚀性好，焊接性能好，强度低，不可热处理强化。
生产过程较为简单，成本较低。
2系铝合金（以铜为主要合金元素）：主要成分：含铜量在3-5%之间，也可能添加锰、镁、铅和铋以改善切削性。
特点：强度较高，尤其是经过热处理强化的2014合金，但晶间腐蚀倾向严重。
主要用于航空工业、螺丝制造业以及要求较高温度使用的场合。
3系铝合金（以锰为主要合金元素）：主要成分：含锰量在1.0-1.5%。
特点：不可热处理强化，但塑性好，耐腐蚀性能好，焊接性能好，中等强度。
在工业上应用广泛。
4系铝合金（以硅为主要合金元素）：主要成分：含硅量在4.5-6%之间。
特点：热处理不可强化，但含有铜的合金可以通过热处理强化。
主要用于建筑和工业领域。
5系铝合金（以镁为主要合金元素）：主要成分：含镁量较高。
特点：强度高，耐腐蚀性好，焊接性能好。
主要用于汽车、船舶等交通工具的制造。
6系铝合金（以镁和硅为主要合金元素）：主要成分：镁和硅的含量较高。
特点：既有良好的强度，又有较好的耐腐蚀性和焊接性能。
广泛应用于建筑、交通工具、包装材料等领域。
7系铝合金（以锌为主要合金元素）：主要成分：含锌量较高。
特点：高强度，良好的焊接性能和耐腐蚀性。
主要应用于航空工业和高级运动器材。
8系铝合金（以其他元素如镍、钴、铬等为主要合金元素）：主要成分：含镍、钴、铬等元素。
特点：根据所含元素的不同，可能具有高强度、良好的耐腐蚀性和焊接性能。
用途多样，包括航空、汽车、电子等行业。
每个系列的铝合金都有其特定的牌号，如1系的1060、2系的2017、3系的3003、4系的4004、5系的5052、6系的6063、7系的7075等。
汽车零部件铝合金车轮中元素优势作用和有害影响(元素优缺点)
2.降低塑性
3.超过范围后，Fe相过大，影响性能
V
1.细化晶粒
1.提高强度
2.提高延伸率
1.超过范围力学性能急剧下降
2.价格高
Fe
1.提高强度
2.一定范围下，提升高温性能
3.压铸合金中有利于脱模
1.降低延伸率
2.降低铝合金流动性
3.降低耐腐蚀性
4.降低机加工性能
B
1.细化晶粒
2.提高强度
3.提高延伸率
4.减小热裂倾向
5.提高焊接性
1.导电率下降
2.力学性能下降
Zr
1.细化晶粒
2.提高强度、硬度
3.提高延伸率
4.提高抗应力腐蚀性能
5.减小热裂倾向
6.提高焊接性
1.“毒化”作用，使晶粒细化作用减弱
Cr
1.提高强度
2.提高延伸率
3.降低应力腐蚀开裂敏感性
4.提高耐蚀性
5.减小热裂倾向
6.形成的金属间化合物，阻碍晶粒的长大，

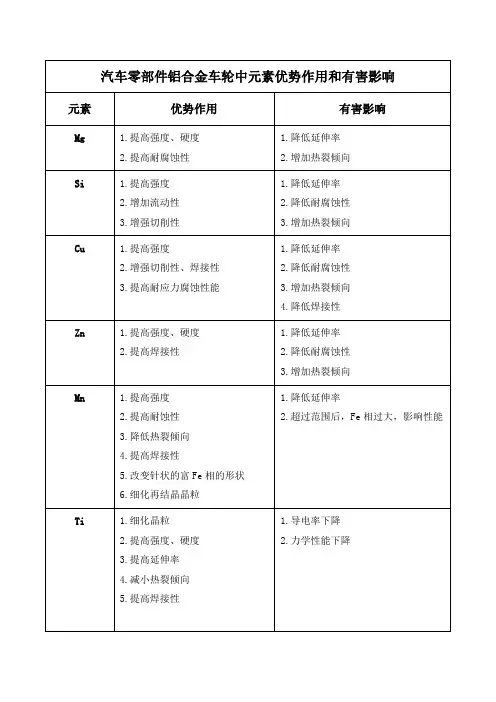

汽车零部件铝合金车轮中元素优势作用和有害影响
元素
优势作用
有害影响
Mg
1.提高强度、硬度
2.提高耐腐蚀性
1.降低延伸率
2.增加热裂倾向
Si
1.提高强度
2.增加流动性
3.增强切削性
1.降低延伸率
2.降低耐腐蚀性
3.增加热裂倾向
Cu
1.提高强度
2.增强切削低耐腐蚀性
3.提高延伸率
超范围降低力学性能
Ce
1.细化晶粒
2.变质作用
3.提高强度
4.提高延伸率
1.超范围降低力学性能
2.降低导热率
影响铝合金性能的八大金属元素
影响铝合金性能的八大金属元素铝合金是由铝与其他金属元素按一定比例混合制成的合金材料。
其性能主要取决于所添加的金属元素的类型和含量。
下面将介绍影响铝合金性能的八大金属元素。
1.硅（Si）：硅是铝合金中最常见的合金元素之一，能显著提高铝合金的强度和硬度。
硅的含量一般为0.2%~1.5%。
增加硅含量可以显著提高铝合金的热强度和抗高温蠕变性能，但过高的硅含量会降低铝合金的冷加工性能。
2.铜（Cu）：铜是一种强化剂，可以提高铝合金的强度和耐腐蚀性能。
铜的含量一般为0.1%~5.0%。
添加适量的铜可以提高铝合金的强度和韧性，但过高的铜含量会导致铝合金过于脆化。
3.锰（Mn）：锰是一种强化剂，可以提高铝合金的强度和硬度。
锰的含量一般为0.1%~1.5%。
增加锰含量可以提高铝合金的屈服强度和耐热性能。
4.锌（Zn）：锌是一种强化剂，可以提高铝合金的强度和耐腐蚀性能。
锌的含量一般为0.1%~3.0%。
适量的锌可以显著提高铝合金的强度和耐热性能，但过高的锌含量会导致铝合金脆化和降低抗氧化性能。
5.镍（Ni）：镍是一种强化剂，可以提高铝合金的强度、韧性和耐腐蚀性能。
镍的含量一般为0.1%~3.0%。
适量的镍可以显著提高铝合金的抗拉强度和硬度，同时提高抗腐蚀性能。
6.钛（Ti）：钛是一种强化剂，可以提高铝合金的强度和耐高温性能。
钛的含量一般为0.02%~0.2%。
适量的钛可以显著提高铝合金的抗拉强度和硬度，同时提高耐高温、耐热疲劳性能。
7.硼（B）：硼是一种强化剂，可以提高铝合金的强度和硬度。
硼的含量一般为0.002%~0.02%。
适量的硼可以显著提高铝合金的抗拉强度，降低变形温度，改善冷加工性能。
8.钒（V）：钒是一种强化剂，可以提高铝合金的强度和耐热性能。
钒的含量一般为0.05%~0.2%。
适量的钒可以显著提高铝合金的屈服强度和耐热性能，但过高的钒含量会导致铝合金脆化。
除了上述八大金属元素外，还有其他一些金属元素如铁、锡、锆等也可以用作铝合金的合金元素，它们的添加可以对铝合金的性能产生不同的影响。

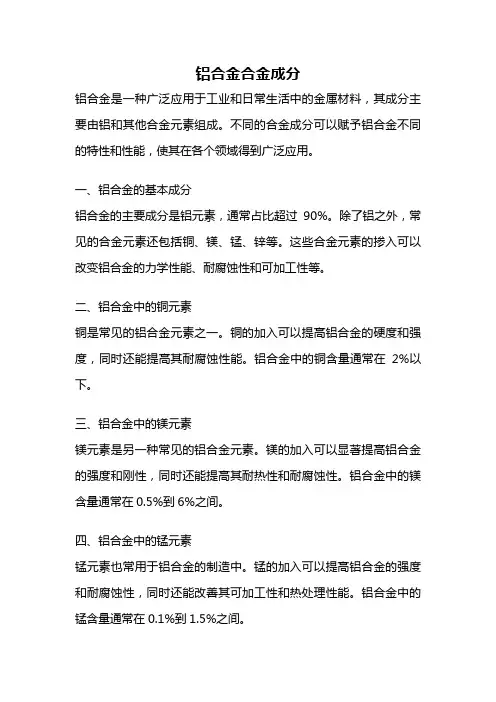

铝合金合金成分
铝合金合金成分铝合金是一种广泛应用于工业和日常生活中的金属材料，其成分主要由铝和其他合金元素组成。
不同的合金成分可以赋予铝合金不同的特性和性能，使其在各个领域得到广泛应用。
一、铝合金的基本成分铝合金的主要成分是铝元素，通常占比超过90%。
除了铝之外，常见的合金元素还包括铜、镁、锰、锌等。
这些合金元素的掺入可以改变铝合金的力学性能、耐腐蚀性和可加工性等。
二、铝合金中的铜元素铜是常见的铝合金元素之一。
铜的加入可以提高铝合金的硬度和强度，同时还能提高其耐腐蚀性能。
铝合金中的铜含量通常在2%以下。
三、铝合金中的镁元素镁元素是另一种常见的铝合金元素。
镁的加入可以显著提高铝合金的强度和刚性，同时还能提高其耐热性和耐腐蚀性。
铝合金中的镁含量通常在0.5%到6%之间。
四、铝合金中的锰元素锰元素也常用于铝合金的制造中。
锰的加入可以提高铝合金的强度和耐腐蚀性，同时还能改善其可加工性和热处理性能。
铝合金中的锰含量通常在0.1%到1.5%之间。
五、铝合金中的锌元素锌是常见的铝合金元素之一。
锌的加入可以提高铝合金的强度和硬度，同时还能增加其耐腐蚀性能。
铝合金中的锌含量通常在0.1%到3%之间。
六、铝合金中的其他合金元素除了上述常见的合金元素外，铝合金还可以掺入其他元素，如硅、铁、镍、铬等。
这些合金元素的加入可以进一步改善铝合金的性能，如提高其耐腐蚀性、耐磨性、耐高温性等。
七、不同合金成分的应用领域不同合金成分的铝合金在各个领域有着广泛的应用。
例如，铝-铜合金常用于航空航天和军工领域，因其具有较高的强度和硬度；铝-镁合金常用于汽车制造领域，因其具有较好的耐腐蚀性和可加工性；铝-锰合金常用于铁路交通领域，因其具有较高的强度和耐腐蚀性；铝-锌合金常用于建筑领域，因其具有较好的耐候性和耐腐蚀性。
铝合金的成分对其性能具有重要影响。
通过控制不同的合金成分，可以制备出具有不同特性和性能的铝合金材料，满足各个领域的需求。
铝合金的广泛应用促进了工业的发展和人们生活水平的提高。
各元素对铝合金性能影响
各元素对铝合金性能影响铝合金的性能受多种因素的影响，包括合金元素的类型、含量和分布状态。
以下是各种元素对铝合金性能的影响。
1.硅：硅是最常用的铝合金元素之一、它能够增加铝的强度和刚性，但会降低铝的可塑性。
硅还有利于形成均匀细小的析出相，从而提高合金的硬度和耐磨性。
合金中硅的含量一般在2%以下。
2.铜：铜是一种强化元素，对铝合金的强度有显著影响。
它还能提高抗热裂纹性能和耐腐蚀性。
但较高的铜含量会降低铝合金的可塑性，增加其热应力和脆性。
3.锌：锌是一种强化元素，对铝合金的强度和耐蚀性有重要作用。
锌含量的增加可以提高合金的强度，但也会降低其塑性。
锌还能提高铝合金的热稳定性和耐磨性。
4.锰：锰是一种常用的合金元素，具有铸造性好和延展性佳的特点。
锰的存在可以提高铝合金的强度、硬度和可焊性。
合金中锰的含量一般在1%以下。
5.镁：镁是添入铝合金的常用元素之一、镁能够显著提高铝合金的强度，并且对合金具有良好的成形加工性能。
镁的添加还能促进铝合金的析出硬化，提高耐热性和耐蚀性。
镁含量的增加会增加铝合金的脆性。
6.钛：钛是一种残余元素，往往以杂质的形式存在于铝合金中。
钛几乎不会改变铝合金的机械性能，但可能会降低其可塑性和韧性。
因此，钛含量应尽量控制在较低的水平。
7.铬：铬是一种常用的合金元素，对铝合金的耐蚀性和耐磨性有重要影响。
铬含量的增加可以提高合金的耐腐蚀性，尤其是对氧化介质的耐蚀性。
合金中铬的含量一般在0.05-1%之间。
除了以上所述的元素，铝合金中可能还含有其他元素，如锆、镧、稀土元素等。
这些元素的加入可以进一步改善铝合金的性能，例如提高其耐高温性能、抗氧化性能和耐腐蚀性能。
然而，每个元素的性能影响都是复杂的，不同元素的相互作用也会产生复杂的效应。
因此，为了获得理想的铝合金性能，需要根据具体的应用要求和工艺条件综合考虑各种元素的含量和分布状态。

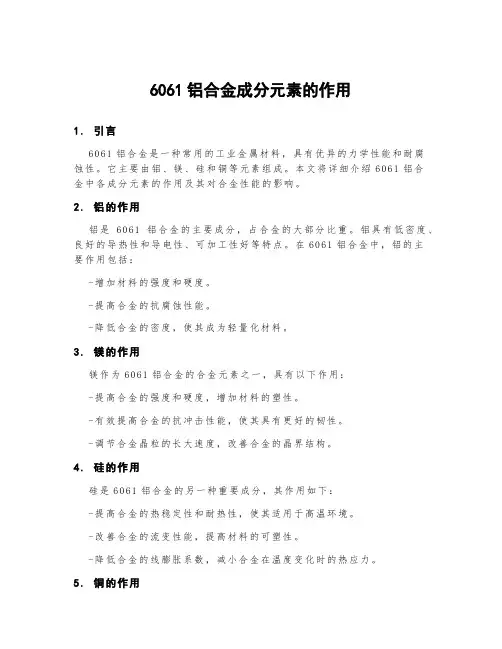

6061铝合金成分元素的作用
6061铝合金成分元素的作用1.引言6061铝合金是一种常用的工业金属材料，具有优异的力学性能和耐腐蚀性。
它主要由铝、镁、硅和铜等元素组成。
本文将详细介绍6061铝合金中各成分元素的作用及其对合金性能的影响。
2.铝的作用铝是6061铝合金的主要成分，占合金的大部分比重。
铝具有低密度、良好的导热性和导电性、可加工性好等特点。
在6061铝合金中，铝的主要作用包括：-增加材料的强度和硬度。
-提高合金的抗腐蚀性能。
-降低合金的密度，使其成为轻量化材料。
3.镁的作用镁作为6061铝合金的合金元素之一，具有以下作用：-提高合金的强度和硬度，增加材料的塑性。
-有效提高合金的抗冲击性能，使其具有更好的韧性。
-调节合金晶粒的长大速度，改善合金的晶界结构。
4.硅的作用硅是6061铝合金的另一种重要成分，其作用如下：-提高合金的热稳定性和耐热性，使其适用于高温环境。
-改善合金的流变性能，提高材料的可塑性。
-降低合金的线膨胀系数，减小合金在温度变化时的热应力。
5.铜的作用铜是6061铝合金中的添加元素之一，主要起到以下作用：-提高合金的强度和硬度，增加材料的耐热性。
-改善合金的耐磨性和耐蚀性，延长合金的使用寿命。
-促进合金的晶界结构，提高合金的塑性和韧性。
6.其他添加元素的作用除了上述主要成分外，6061铝合金中常添加少量的铬、锌和锰等元素。
这些元素的作用如下：-铬：提高合金的抗氧化性和耐腐蚀性。
-锌：增加合金的强度和硬度，提高耐蚀性。
-锰：增强合金的耐热性，改善合金的可塑性。
7.结论6061铝合金中各成分元素均发挥着重要的作用，通过调整不同元素的含量和比例，可以获得具有不同性能特点的合金材料。
了解不同元素的作用对于合金材料的开发和应用具有重要意义。
通过进一步研究和优化合金配方，可以进一步提高6061铝合金的性能，满足不同领域和应用的需求。
铝合金中合金元素对焊接的影响
铝合金中合金元素对焊接的影响铝合金是一种常用的结构材料，由于其性能优越、重量轻、耐腐蚀、易于加工等优点，被广泛应用于航空、汽车、船舶、建筑等领域。
然而，铝合金的焊接性能却受到合金元素的影响。
下面将对合金元素对铝合金焊接性能的影响进行详细分析。
首先，铝合金中常见的合金元素主要有镁、硅、铜、锰等。
这些元素与铝的化学性质不同，会改变铝合金的物理、化学和力学性质，从而影响其焊接性能。
比如，镁对铝的强化作用非常明显，但同时也会降低铝的塑性和可焊性；硅对铝合金的强度和硬度影响较大，但容易产生裂纹和疏松等缺陷；铜和锰能够提高铝合金的强度和塑性，但过高的铜含量会导致焊缝产生气孔和热裂纹。
其次，合金元素的含量和分布也会影响铝合金的焊接性能。
一般来说，过高或过低的含量都会影响焊接质量。
当镁的含量超过5%时，会导致铝合金的可焊性急剧下降，易出现严重的热裂纹和气孔缺陷；硅的含量超过7%时，容易产生疏松和裂纹，影响焊后强度；在适当的铜含量范围内，可以提高铝合金的强度和塑性，但过高的铜含量会导致焊缝产生气孔和热裂纹。
此外，合金元素的分布也非常重要，不同的分布方式会影响焊缝的强度和塑性。
最后，铝合金中的合金元素还会对焊接工艺参数产生影响。
合金元素的含量和分布不同，焊接过程中熔池的温度、流动性、收缩应力等参数也会不同，这就需要根据具体的合金元素特性来选择合适的焊接工艺参数。
比如，在焊接镁含量较高的铝合金时，需要使用低热输入焊接工艺，避免过热引起热裂纹和气孔；在焊接铜含量较高的铝合金时，则需要注意预热和热输入控制，避免产生热裂纹和气孔。
综上所述，合金元素是影响铝合金焊接性能的关键因素之一。
在铝合金焊接过程中，需要考虑合金元素的种类、含量和分布等因素，选择合适的焊接方法和工艺参数，才能保证焊接质量和借助合金元素实现铝合金性能的优化。
铸造铝合金的化学成分和力学性能表
铸造铝合金的化学成分和力学性能表引言铝合金是一种常用的材料，具有轻量化、高强度、耐腐蚀等优点，在航空航天、汽车制造、建筑等领域有广泛的应用。
本文将介绍铸造铝合金的一些常见化学成分以及其对力学性能的影响。
化学成分铸造铝合金的化学成分多样，其中主要包括以下几种元素：1. 铝（Al）：是铸造铝合金的主要成分，具有良好的可铸性和良好的机械性能。
2. 硅（Si）：是常见的铸造铝合金成分，能够提高合金的铸造性能和强度。
3. 铜（Cu）：是常用的合金添加元素，能够提高合金的抗腐蚀性和机械性能。
4. 镁（Mg）：是一种轻质元素，能够增加合金的强度和韧性。
5. 锌（Zn）：能够提高合金的强度和耐腐蚀性。
6. 锰（Mn）：能够提高合金的抗腐蚀性和机械性能。
力学性能铸造铝合金的力学性能与其化学成分密切相关。
以下是一些常见铸造铝合金的力学性能指标：1. 抗拉强度（Ultimate tensile strength，UTS）：是指材料在拉伸加载下破坏的最大应力。
铸造铝合金的抗拉强度通常在100MPa 至500MPa之间。
2. 屈服强度（Yield strength）：是指材料在拉伸加载下开始发生可观的塑性形变的应力点。
铸造铝合金的屈服强度通常在50MPa 至400MPa之间。
3. 延伸率（Elongation）：是指材料在断裂前的拉伸变形百分比。
铸造铝合金的延伸率通常在2%至20%之间，高强度合金则较低。
4. 冲击韧性（Impact toughness）：是指材料抵抗冲击载荷的能力。
铸造铝合金具有较高的冲击韧性，通常在10kJ/m2至50kJ/m2之间。
5. 硬度（Hardness）：是指材料抵抗局部压缩的能力。
铸造铝合金的硬度通常在50HB至150HB之间。
结论铸造铝合金的化学成分与力学性能之间存在着密切的关系。
了解合金的成分以及相关的力学性能，对于选择合适的铸造铝合金材料具有重要意义。
在实际应用中，需根据具体要求选择合适的铸造铝合金，以获得最佳的力学性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝合金中各种主要元素作用及性能影响
硅(Si)
硅是改善流动性能的主要成份。
从共晶到过共晶都能得到最好的流动性。
但结晶析出的硅(Si)易形成硬点，使切削性变差，所以一般都不让它超过共晶点。
另外，硅(Si)可改善抗拉强度、硬度、切削性以及高温时强度，而使延伸率降低。
在铝合金中固溶进铜(Cu)，机械性能可以提高，切削性变好。
不过，耐蚀性降低，容易发生热间裂痕。
作为杂质的铜(Cu)也是这样。
镁(Mg)
铝镁合金的耐蚀性最好，因此ADC5、ADC6是耐蚀性合金，它的凝固范围很大，所以有热脆性，铸件易产生裂纹，难以铸造。
作为杂质的镁(Mg)，在AL-Cu-Si这种材料中，Mg2Si 会使铸件变脆，所以一般标准在0.3%以内。
铁(Fe)
杂质的铁(Fe)会生成FeAl3的针状结晶，由于压铸是急冷，所以析出的晶体很细，不能说是有害成份。
含量低于0.7 %则有不易脱模的现象，所以含铁(Fe)0.8 ~ 1.0 %反而好压铸。
含有大量的铁(Fe)，会生成金属化合物，形成硬点。
并且含铁(Fe)量过1.2 %时，降低合金流动性，损害铸件的品质，缩短压铸设备中金属组件的寿命。
镍(Ni) 和铜(Cu)一样，有增加抗拉强度和硬度的倾向，对耐蚀性影响很大。
想要改善高温强度耐热性，有时就加入镍(Ni)，但在耐蚀性及热导性方面有降低的影响
锰(Mn) 能改善含铜
(Cu)，含硅(Si)合金的高温强度。
若超过一定限度，易生成Al-Si-Fe- P+o { T*T f;X
Mn四元化合物，容易形成硬点以及降低导热性。
锰(Mn)能阻止铝合金的再结晶过程，提高再结晶温度，并能显着细化再结晶晶粒。
再结晶晶粒的细化主要是通过MnAl6化合物弥散质点对再结晶晶粒长大起阻碍作用。
MnAl6的另一作用是能溶解杂质铁(Fe)，形成(Fe，Mn)Al6减小铁的有害影响。
锰(Mn)是铝合金的重要元素，可以单独加入Al-Mn二元合金，更多的是和其他合金元素一同加入，因此大多铝合金中均含有锰(Mn)。
锌(Zn)
若含有杂质锌(Zn)，高温脆性大，但与汞(Hg)形成强化HgZn2对合金产生明显强度作用。
JIS 中规定在1.0%以内，但外国标准有到3%的，这里所讲的当然不是合金成份的锌(Zn)，而是以杂质锌(Zn)的角色来说，它有使铸件产生裂纹的倾向。
铬(Cr)
铬(Cr)在铝中形成(CrFe)Al7和(CrMn)Al12等金属间化合物，阻碍再结晶的形核和长大过程，对合金有一定的强化作用，还能改善合金韧性和降低应力腐蚀开裂敏感性。
但会增加淬火敏感性。
钛(Ti)
在合金中只需微量可使机械性能提高，但导电率却下降。
Al-Ti系合金产生包晶反应时，钛(Ti)的临界含量约为0.15%，如有硼存在可以减少。
在铝合金中有时还存在钙(Ca)，铅(Pb)，锡(Sn)等杂质元素。
这些元素由于熔点高低不一，结构不同，与铝(Al)形成的化合物亦不相同，因而对铝合金性能的影响各不一样。
钙(Ca)在铝中固溶度极低，与铝(Al)形成CaAl4化合物，钙(Ca)
能改善铝合金切削性能。
铅(Pb)，锡(Sn)是低熔点金属，它们在铝(Al)中固溶度不大，降低合金强度，但能改善切削性能。
锌合金当中各项主要元素及微量元素对铸造性能和铸件性能的影响铝(Al)
它是主要成份，有改善机械性能，提高流动性的作用，能防止铁(Fe)的侵蚀和腐蚀。
超过4.5%会变脆，低于3.5%强度，硬度会降低，流动性变差。
铜(Cu)
铜(Cu)含量超过1.25%可以明显增加合金的强度与硬度。
但Al-Cu的析出，压铸铸后会收缩，继而转为膨胀，使铸件尺寸不稳定。
镁(Mg)
为抑制晶粒间的腐蚀而加入少量的镁(Mg)，镁(Mg)的含量超过了规定值，就会使流动性变差，并且也容易产生热脆性，冲击值也降低。
铅(Pb) 锡(Sn) 镉(Cd)
铅(Pb)含量的增加可以降低锌(Zn)的硬度，增加锌(Zn)的溶解度，但是在含铝(Al):o _;l S%E
的锌合金中，铅(Pb)，锡(Sn)，镉(Cd)任意一种超过规定量，都会产生腐蚀。
这种腐蚀是不规则的，经过某段时间以后才产生，而且在高温，高湿气氛下，腐蚀得特铁(Fe)
铁(Fe)虽然能明显提高锌(Zn)的再结晶温度，减缓再结晶的过程，但是在压铸熔炼当中，铁(Fe)来自铁坩埚，鹅颈管和熔化用具，固溶于锌(Zn)，铝(Al)所带的铁(Fe)是极微量的，超过了固溶限的铁(Fe) 会以FeAl3 结晶出来。
(Fe)所造成的缺陷多生成渣滓以FeAl3的化合物浮起。
铸件变脆，机加工性能变差。
铁的流动性会影响铸件表面的光滑度。
