缓冲包装设计软件PadCAD讲解概要
频率Frequency:
这是指弹性元件自由振动的频率。如果在这 个文本框内输入一个值，PadCAD就会计算 冲击放大因子，对共振效应做一个检查。冲 击放大的理论最大预测值约1.8【4】。共振 效应预测设计到比较弹性元件频率与在不同 载荷下从缓冲材料而来的t:重量
这是指缓冲系统支撑的总重量。如果有内包 装或支柱支撑产品，则应该包含内包装或支 柱的重量。
Fragility:脆值
可以从下拉式菜单中选择脆值（以g为单 位），如果能确切知道产品的脆值，则直接 输入具体的值。 15g--20g 带有精密轴承的精密仪器，光学 设备 20g--40g 机电设备，X光设备 40g--60g 陶瓷，打印机，计算机显示终端 60g--80g 玻璃瓶，工业机械
注意：非常重要，因为影响到 报告结果
Projections凸起物
输入高度方向上的最高凸起物的高度（即在 顶部或底部表面的凸起物），长度方向（即 左右表面的凸起物）和深度或宽度方向（即 前后表面的凸起物）。如果包装从设计跌落 高度跌落时，在凸起物和包装容器内表面之 间存在冲击的风险，则PadCAD会提供了一 项警告（在结果屏Results screen中的表头 为dm下以红色文字标记）。
Drop height:跌落高度
有两个选项：Probable drop height可能跌落 高度（概率跌落高度）；Fixed drop height 固定跌落高度
可能跌落高度：如果选择这一项，则 PadCAD软件会计算整个包装件的重量， 并根据下表赋予一个可能跌落高度。
固定跌落高度（Fixed drop height):可以 赋予一个与包装件重量无关的固定跌落 高度的危害因子。可以在下拉式菜单中 选择30cm—120cm(12in—48in)的跌落 高度值。
48in（121.92cm)----价 值高的产品，产品的 更换或维修成本高于 包装成本 30in(76cm)----卡车后 挡板危害。对中高价 值的产品的保守危害 因素估计 18in(45.72cm)---低价 值产品，包装成本接 近维修成本或替换成 本
Flexible element弹性元件
Allowance预留间隙容差
当缓冲垫直接粘在一个内包装容器上或粘在 一个支撑框架上时，需要用一个预留容差
Step 3—第三步
Cushion design缓冲设计
这里要配置缓冲垫的面积等工作参数 点击查看，可以看到有12种不同的缓冲垫设 计类型，根据产品的形状选择最适合的类型。
View查看
View---查看
点击“View”(查看）按钮可以查看可供选择的运 输包装容器图像，每个图像下的下拉式列表中可 供选择容器壁厚，选择壁厚后，再点击图像则选 择了运输包装的类型。
Cardboard box, single wall—纸箱，单瓦 楞 Cardboard box, double wall—纸箱，双 瓦楞 Triwall cardboard---三瓦楞纸箱 Cleated panel box---防滑箱，胶合板箱
Insulation绝热（层）
如果绝热层要加入到运输容器中，就插入要使用的 绝热的实际厚度，直接输入或通过下拉式列表选择。 PadCAD基于一种简单的稳态热传递模型来预测热 半时间（Thermal half time）。注意：PadCAD中的 热传递模型考虑由缓冲材料覆盖的产品部分所提供 的绝热效应。因此，建议首先评估在没有增加绝热 层（即Insulation 参数上置为0）的情况下基础包装 的热性能。如果所计算的热半时间（thermal half time)在可接受的范围内，则不需要增加绝热层，从 而减少了包装大小和成本。
Encapsulation裹包
Square corner pads方形角垫
Pad coverage缓冲垫面积
这一区域使用户能指定缓冲垫的形状和面积。设计 参数必须在所有白色文本框中输入。（如果设计选 项是Encapsulation，则在Pad coverage工作区没有 白色文本框，因为这一选项是材料100%覆盖于产 品的所有面上）。当输入一个参数时，如果工作区 中的一个标题标签变红色，则提示缓冲面积超过物 品的表面积。但是，有些情形是可行的，就是一个 密度更大的产品的面积投射到更大的表面积上，因 此PadCAD即使红色的标签显示，也是能解决问题 的。
这是PadCAD的一个高级功能，当弹性元件 的频率已知或从实验中可以测量得出，就可 以使用这一功能。如果这里不填写， PadCAD就认为被包装产品是刚性的，也表 现出其相应的特性。在这种情况下，被包装 产品及其零部件都应被尽可能合理地认为是 刚性连接制成的；而对于可以测量的弹性元 件，可以通过拆卸间接获得其刚度。
General purpose wood----通用木材（箱） Limited military----军用木箱 Road case---公路运输箱（铝复合材料、 乙烯基复合材料）
Aluminum case 铝板箱 High-density polyethylene 高密度聚乙烯 （箱）
如果弹性元件的临界阻尼百分比已知，则通 过选择下拉式列表中的最接近值来输入该阻 尼比。如果阻尼不能获得，则输入0，就能 得到最大动态响应的评估值。
Step 2----第二步
Shipping container---运输包装（容器）
从该下拉式列表中，选择最接近你计划使用 的一种运输包装。PadCAD使用这一信息来 计算包装件总重量（并且可以赋予一个可能 的跌落高度）。
缓冲包装设计软件PadCAD讲解
邝贤锋
Step 1---第一步
Object description对象描述
Height 被包装产品的高度（用缓冲垫包装的 产品本身的高度—该产品可以是易碎品本身 或已经事先用一个框架结构固定的产品，或 已被包装在一个内包装中的一件或多件产品） Width水平方向最长的尺寸，长度 Depth水平方向最短的尺寸，深度（宽度）
利用CAD软件进行包装盒设计
利用CAD软件进行包装盒设计在现代社会中，包装盒作为商品的外包装，起着保护商品、宣传产品、增加美感等重要作用。
为了更好地满足市场需求，设计师们开始利用CAD软件进行包装盒的设计工作。
本文将介绍利用CAD软件进行包装盒设计的步骤和技巧。
一、CAD软件的选择和使用在进行包装盒设计之前，我们首先需要选择一款适合的CAD软件，并熟悉其使用方法。
市面上有许多种类的CAD软件，如AutoCAD、Solidworks、Creo等，可以根据设计师的个人喜好和项目需求选择合适的软件。
在使用CAD软件时，需要掌握绘制二维图形、编辑图形、进行三维建模等基本操作技巧。
二、包装盒设计的前期准备工作在进行包装盒设计之前，我们需要收集相关资料，对产品的属性进行了解。
首先，了解产品的尺寸、形状、重量等基本信息，以便合理设计包装盒的内部空间；其次，研究产品的使用场景和目标消费群体，从而确定包装盒的外观风格和色彩搭配；最后，了解市场上类似产品的包装形式和设计风格，从中汲取灵感，避免重复和雷同。
三、包装盒设计的流程1. 创建设计图纸在CAD软件中，我们可以根据包装盒的尺寸和比例创建一个标准的设计图纸。
根据实际需求，可以选择使用2D绘图或3D建模功能，具体取决于设计师的要求和设计任务的复杂程度。
2. 绘制包装盒的基本结构根据产品的尺寸和形状，在设计图纸上开始绘制包装盒的基本结构。
可以利用CAD软件的绘图功能，绘制包装盒的各个面板，然后进行合并、裁剪等操作，使其形成一个整体。
3. 设计包装盒的内部结构考虑到产品的安全和稳定，包装盒的内部结构设计非常重要。
根据产品的特点和需求，在设计图纸中增加合适的隔层、填充物等，确保产品在运输和储存过程中不会受到损坏。
4. 完善包装盒的外观设计包装盒的外观设计要吸引消费者的注意力，传递产品的品牌形象和特点。
通过在CAD软件中进行文字、图案、图标的设计和编辑，可以实现对包装盒外观的个性化设计。
5. 添加细节和效果为了增加包装盒的质感和逼真度，我们可以在CAD软件中添加一些细节和效果。
缓冲包装设计软件PadCAD讲解概要
频率Frequency:
这是指弹性元件自由振动的频率。如果在这 个文本框内输入一个值，PadCAD就会计算 冲击放大因子，对共振效应做一个检查。冲 击放大的理论最大预测值约1.8【4】。共振 效应预测设计到比较弹性元件频率与在不同 载荷下从缓冲材料而来的传递率数据【1】.
阻尼Damping
Insulation绝热（层）
如果绝热层要加入到运输容器中，就插入要使用的 绝热的实际厚度，直接输入或通过下拉式列表选择。 PadCAD基于一种简单的稳态热传递模型来预测热 半时间（Thermal half time）。注意：PadCAD中的 热传递模型考虑由缓冲材料覆盖的产品部分所提供 的绝热效应。因此，建议首先评估在没有增加绝热 层（即Insulation 参数上置为0）的情况下基础包装 的热性能。如果所计算的热半时间（thermal half time)在可接受的范围内，则不需要增加绝热层，从 而减少了包装大小和成本。
Encapsulation裹包
Square corner pads方形角垫
Pad coverage缓冲垫面积
这一区域使用户能指定缓冲垫的形状和面积。设计 参数必须在所有白色文本框中输入。（如果设计选 项是Encapsulation，则在Pad coverage工作区没有 白色文本框，因为这一选项是材料100%覆盖于产 品的所有面上）。当输入一个参数时，如果工作区 中的一个标题标签变红色，则提示缓冲面积超过物 品的表面积。但是，有些情形是可行的，就是一个 密度更大的产品的面积投射到更大的表面积上，因 此PadCAD即使红色的标签显示，也是能解决问题 的。
General purpose wood----通用木材（箱） Limited military----军用木箱 Road case---公路运输箱（铝复合材料、 乙烯基复合材料）

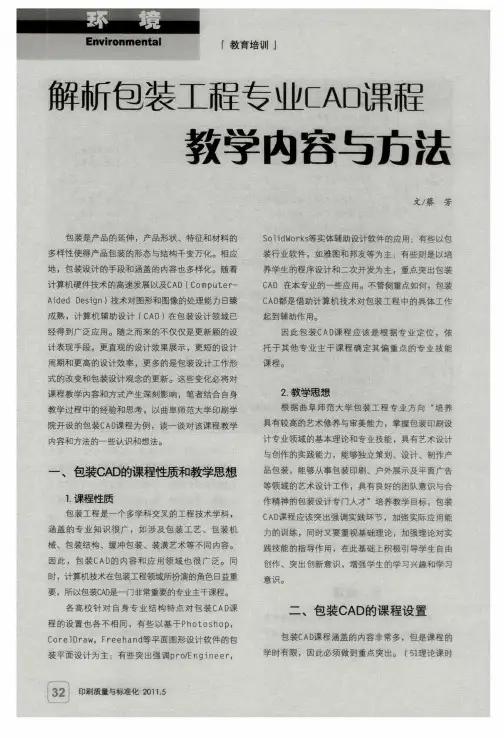

解析包装工程专业CAD课程教学内容与方法
发式教学 ，培养学生主动学习的习惯 。而且 ，根据
课 程 的进 程 设置 了相应 的 课外 学 习内容 ，要 求 学生
自学完后完成一定的联系 ，然后安排集 中的讲解和
讨论 。这 样 ，使 得 学 生不 仅 在课 堂 上要 动 脑 ，在 课
下也要动起来。
２ 加 强理 论与实践相互印证 ．
分应涉及颜色模型转换和数字图像处理基础知识。 数据处理方法主要介绍数据管理的技术过程 ， 要求通过学 习能简单建立和处理一些与包装相关的 数据库 ，使得学生能够形成借助公用信息共享 ，科 学管理设计资源数据的习惯。此外 ，包装工程 中经 常会遇到诸如 实验数据的拟合 ，物流过程的优化等 等问题 ，所以会涉及一些最优化理论 ，帮助学生解 决包装中可能遇到的优化设计问题。
包装Ｃ Ｄ Ａ 课程的理论基本来源于Ｃ Ｄ Ａ 技术和计算
机 图形图像处理技术 ，即便是对Ｃ Ｄ Ａ 系统的二次开 发 ，其核 心内容都是编程。因此 ，本课程对编程能 力有较多的要求。当然 ，作 为非计算机类专业 的教 学 ，不应过于纠缠编程的细节，而是应该抓住 问题 的共性 ，强调通用Ｃ Ｄ 软件 的二次开发方法及各功 Ａ 能的实现。因此 ，课 堂教学和 实践环节就应当相互
教 学更 需 要加 强 互 动式 教 学 。通 过 讨论 式 教 学 ，启
４ 开展项 目式教学 ．
设 计 任 务 目标 ，要 求学 生 带 着 要 完成 的 设 计
任务和需要解决的问题去学 习、去训练。比如 ，本 课程要求学生完成产品包装从设计 到生产的全部流 程 ，涉及盒型Ｃ Ｄ Ａ 软件 、缓＞设计分析、材料性能 中 分析 、数据处理拟合、最优化设计等。在完成设计 任务的同时 ，完成 Ｃ Ｄ Ａ 教学模块相应的知识点和技 能点 ，以培养学生利用计算机 工具解决实际问题的 能力。在教学过程 中，通过设计作品进行评定和考 核 ，能有效激发学生学 习的积极性和主动性。

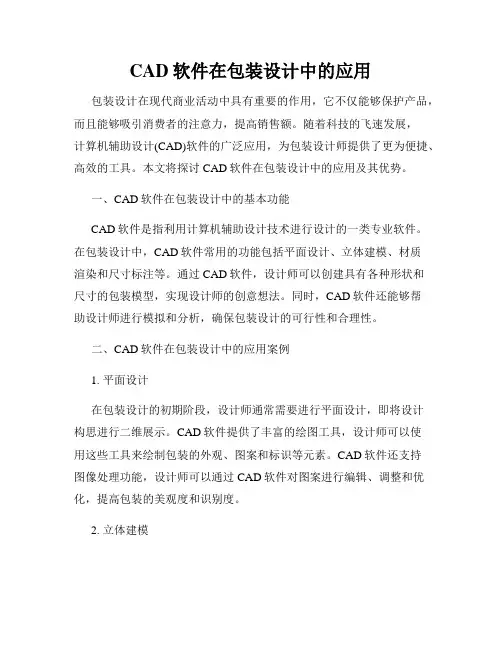

CAD软件在包装设计中的应用
