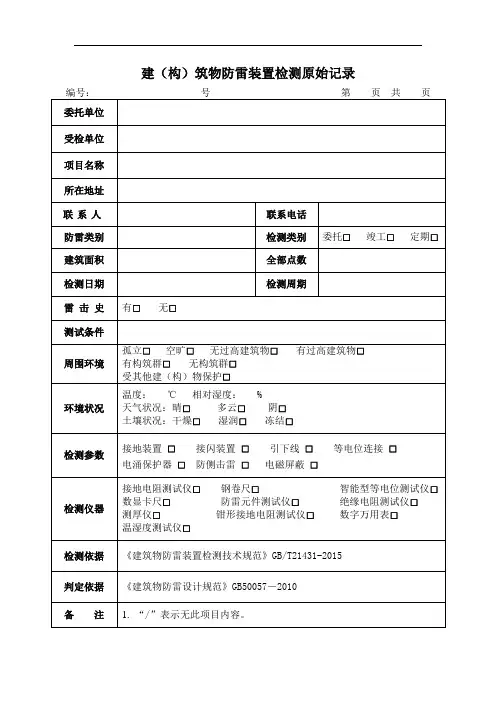

新建建筑物防雷装置检测原始记录

新建建筑物原始记录表
基本情况
一、建设单位名称：
建设单位联系人：联系电话：
监理单位名称：
施工单位：
项目名称：
项目地址：
受检项目经度：纬度：
二、本次检测的主要技术依据
《建筑物防雷装置检测技术规范》GB/T 21431-2015 《建筑物防雷设计规范》GB50057-2010
《建筑物电子信息系统防雷技术规范》GB 50343-2012
三、本次检测的主要仪器设备
仪器名称：证书编号：有效期：
仪器名称：证书编号：有效期：
仪器名称：证书编号：有效期：
仪器名称：证书编号：有效期：
仪器名称：证书编号：有效期：
四、天气状况：
五、检测日期：年月日
检测结论
建设项目基本情况
楼（栋）栋
防雷装置
设计主要
依据
GB50057-2
010
防雷类别
地上层数层
建筑面积
（㎡）
接闪带类型
地下层数层
建筑总高
度（m）
引下线类
型
使用性质
建筑结构
类型
设计核准
书编号
/
防雷装置总体评价
检测人姓名：资格证号：姓名：资格证号：姓名：资格证号：
备注：
现场检测情况被检测场所
防雷类别☐一类☐二类☐三类
防直击雷措施☐有☐
无接闪器类型☐杆☐带☐线☐网☐金属构
件
接地引下线状况☐完好☐锈蚀☐断
开
接地类型☐基础接地☐人工接地
接地形式☐共用☐联合☐独立
防雷电感应措施☐有☐
无
类型☐接地☐等电位连接☐其他
防雷电波侵入措施☐有☐
无
类型☐管线埋地☐电涌保护☐其他电涌保护器（SPD）☐有☐无类型☐电源SPD ☐信号SPD 等电位连接☐有☐
无
类型☐星型☐网型☐混合型
屏蔽措施☐有☐
无
类型☐空间屏蔽☐管线屏蔽
测
点
平
面
示
意
图
N
说
明
检测项目及结果评价
检测内容检测结果标准值是否合格接地
装置
接地装置材料、规格（mm）
引下线
敷设方式（明/暗）
平均间距（m）
材料、规格(mm²)
搭接形式/搭接长度（mm）
断接卡或测试点材料、规格（mm²）锈蚀情况或防腐措施
接闪带
敷设方式（明/暗）
敷设位置
材料、规格（mm²）/高度（m）支持卡直线/转角处间距（m）支持卡材料、规格（mm）
锈蚀情况或防腐措施
接闪杆
类型（独立杆或短杆）
材料、规格（mm）
安装位置
高度（m）
搭接形式/搭接长度（mm）
保护半径（m）
杆与被保护物安全距离（m）锈蚀情况或防腐措施
接闪网
敷设方式（明/暗）
材料、规格（mm²）
网格尺寸（m×m）
搭接形式/搭接长度（mm）
锈蚀情况或防腐措施
检测项目及结果评价
检测
项目
检测内容实测值实测值实测值单位
电源电涌保护器电源SPD所属级数—电源SPD型号—电源SPD安装位置—
SPD前端安装过电流保护器/额
定值
□安装□未安
装/( )
□安装□未安
装/( )
□安装□未安
装/( )
—/
A □电源SPD冲击放电电流I imp
□电源SPD标称放电电流I n
kA 电源SPD电压保护水平（U p）kV 电源SPD最大持续运行电压（U c）V 电源SPD劣化指示□正常□异常□正常□异常□正常□异常——电源SPD与相线连接线截面积mm2电源SPD接地线截面积mm2电源SPD两端连接线长度之和m
检测项目及结果评价
□ 电压开关型SPD 与限压型SPD 间线路长度
□ 限压型SPD 间线路长度 m 电源SPD 接地端接地电阻 Ω 电源SPD 压敏电压(U 1mA ) V 电源SPD 泄漏电流（I ie ） μA 电源SPD 压敏电压(U 1mA ) V 电源SPD 泄漏电流（I ie ） μA 电源SPD 压敏电压(U 1mA ) V 电源SPD 泄漏电流（I ie ） μA 电源SPD 压敏电压(U 1mA ) V 电源SPD 泄漏电流（I ie ）
μA
备注
检测 项目 检测内容
实测值
实测值 实测值
单位
信 号 电 涌 保 护 器
信号SPD 型号 — 信号SPD 安装位置
信号SPD 标称放电电流（I n ） kA 信号SPD 电压保护水平（U p ） kV 信号SPD 接地线截面积 mm 2 信号SPD 接地端接地电阻
Ω 信 号 电 涌 保 护 器
信号SPD 型号 — 信号SPD 安装位置
信号SPD 标称放电电流（I n ） kA 信号SPD 电压保护水平（U p ） kV 信号SPD 接地线截面积
mm 2
信号SPD接地端接地电阻Ω
信号电涌保护器信号SPD型号—信号SPD安装位置
信号SPD标称放电电流（I n）kA 信号SPD电压保护水平（U p）kV 信号SPD接地线截面积mm2信号SPD接地端接地电阻Ω
备注
检测场所检测部位测点编号检测结果（Ω）标准要求（Ω）结果评价
检测场所检测部位测点编号检测结果（Ω）标准要求（Ω）结果评价。
