zemax优化
(3).(4).(5).
双胶合透镜的初始结构参数为:
优化步骤:
1.在评价函数的操作数中输入有效焦距EFFL,目标值为43.33.权重为1.垂轴放大率PMAG,目标值为-0.5,权重为1.加入轴上点全孔径d光的纵向像差LONA,轴上点0.707孔径下F光和C光的轴向色差AXCL 和正弦差OSCD,目标值为0,权重为1.
2.把球差较大的2.3 面的曲率半径设为变量开始优化,然后再把1面的曲率半径也设为变量自动优化. 在评价函数的操作数中加上像距TOTR,目标值为65,权重为1. 自动优化,然后调整这个目标数,使优化达到最好,最后数为68.4.为了使初始结构的像距不至于改变太大,固定为64.由于厚度对优化不时很敏感,不把厚度作为变量,且由最小厚度选的值便于加工且成本最低.
3.从pre中可以发现优化后的NA值只有0.098. 于是试着增大有效焦距的目标值,发现MTF曲线有所改善,最后在43.42处找到最好的优化点.
4.为了更好的改善MTF的曲线,发现在频率126lp/mm处与衍射极限处相差最大.于是加入操作数子午的传递函数MTFT,目标值为0.5, 权重为1.最后优化得满足要求的曲线.
最后的评价函数操作数:
优化后的结构参数为:
优化后的MTF曲线(取主频率30 lp/mm):
优化后的二维结构图为: 共轭距为195.0000mm.
优化后的点列图和各种像差曲线为:
优化后系统的像差(赛得和数)为:
双胶合透镜的二级光谱色差为:
△l'= -f'(p1-p2)/(v1-v2)
其中,p1,p2和v1,v2 分别为两种消色差材料的相对部分色散和阿贝数. 经查表可得:p1=0.01015. p2 =0.02431. v1=56.0. v2=29.5.
优化后的焦距为43.410513.
最后得△l'=0,000534f'=0.023196.。
zemax优化操作函数汇总
优化函数1、像差SPHA(球差)：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的球差贡献值，以波长表示。
如果表面编号值为零，则为整个系统的总和COMA(彗差) ：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级彗差，对非近轴系统无效.ASTI(像散)：指定表面产生像散的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级色散，对非近轴系统无效FCUR(场曲)：指定表面产生的场曲贡献值，以波长表示。
如果表面编号值为0，则是计算整个系统的场曲。
这是由塞得系数计算出的第三级场曲，对非近轴系统无效.DIST(畸变)：指定表面产生的畸变贡献值，以波长表示。
如果表面编号值为0，则使用整个系统。
同样，如果表面编号值为0，则畸变以百分数形式给出。
这是由塞得系数计算出的第三级畸变，对与非近轴系统无效.DIMX(最大畸变值)：它与DIST 相似，只不过它仅规定了畸变的绝对值的上限。
视场的整数编号可以是0，这说明使用最大的视场坐标，也可以是任何有效的视场编号。
注意，最大的畸变不一定总是在最大视场处产生。
得到的值总是以百分数为单位，以系统作为一个整体。
这个操作数对于非旋转对称系统可能无效。
AXCL(轴向色差)：以镜头长度单位为单位的轴向色差。
这是两种定义的最边缘的波长的理想焦面的间隔。
这个距离是沿着Z 轴测量的。
对非近轴系统无效.LACL(垂轴色差)：这是定义的两种极端波长的主光线截点的y方向的距离。
对于非近轴系统无效TRAR(垂轴像差)：在像面半径方向测定的相对于主光线的垂轴像差.TRAX(x方向垂轴像差)：在像面x方向测定的相对于主光线的垂轴像差TRAY(Y方向垂轴像差)：在像面Y方向测定的相对于主光线的垂轴像差TRAI(垂轴像差)：在指定表面半口径方向测定的相对于主光线的垂轴像差.类似于TRAR，只不过是针对一个表面，而不是指定的像面.OPDC(光程差)：指定波长的主光线的光程差.PETZ(匹兹伐曲率半径)：以镜头长度单位表示,对非近轴系统无效PETC(匹兹伐曲率)：以镜头长度单位的倒数表示,对非近轴系统无效RSCH：相对于主光线的RMS 斑点尺寸（光线像差）。
zEMAX优化过程
一、设计要求：1、像方NA达到0.42、MTF曲线在1400处大于0.2二、有初始数据开始调试1、新建表格，输入半径、厚度、玻璃等参数文件2、在Gen中选择物方数值孔径选项，值为0.0163、在Fie只能够选择第二项物高，建立三个视场：0视场Y高为0，,0707视场Y高为8.8375，全市场Y高为12.54、在Wav中点select，即选中红绿蓝三种波5、保存为LENS文件6、在F6中输入函数TOTR，目标值为29.642，权重为17、输入EFFL，目标值为6.1，权重为18、查看赛的和数图表，选中相差较大的面半径r1、r3、r4、r7、r8，设为变量，进行优化，完成后查看MTF曲线和赛的和数的变化，再选中r10和r6及r8也设为变量，进行优化，多次反复得到最后较平滑的评价函数曲线9、设置透镜厚度d4、d3、d5为变量，进行优化，再选中其他半径进行优化，同样反复多次，保存各透镜厚度均大于0.1且曲线最平滑的的几组数据10、保存为LENS18、LENS39、LENS41、LENS42、LENS43文件11、打开F6，适当调整EFFL的值，4.7，返回12、取消厚度变量，对半径进行优化，结果衍射极限曲线在1400处上移至0.2以上，查看Lay，在保证系统可行性的前提下（保证透镜厚度大于0.1，保证各镜面不相交），手动调整透镜厚度，使0视场0.707视场及全市场的五条调制函数接近衍射极限13、保存为LENS24、LENS32、LENS35、LENS38文件14、手动调整完成后，在F6中输入MTFT及MTFS即子午和弧矢方向调制函数，分别输入1、2、3个视场，WA v填0即选择所有光波，采样密度填1即选择32×32的samp，目标值填相应频率处衍射极限曲线所在位置，权重可调整15、反复多次尝试选择不同变量进行自动调整镜面半径及透镜厚度值，保存较好的几组数据16、再适当进行手动调节半径及厚度的值，是曲线更平滑，保存为最终结果17、LENS62、LENS101、LENS103、LENS105、LENS107（还可以尝试调整玻璃已达到改变折射率的目的以改变MTF中曲线位置LENS52）。

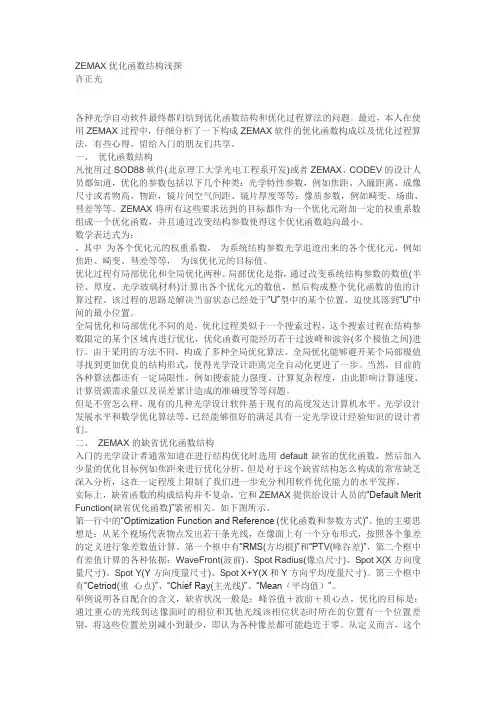

zemax优化浅谈
ZEMAX优化函数结构浅探许正光各种光学自动软件最终都归结到优化函数结构和优化过程算法的问题。
最近，本人在使用ZEMAX过程中，仔细分析了一下构成ZEMAX软件的优化函数构成以及优化过程算法，有些心得，留给入门的朋友们共享。
一、优化函数结构凡使用过SOD88软件(北京理工大学光电工程系开发)或者ZEMAX、CODEV的设计人员都知道，优化的参数包括以下几个种类：光学特性参数，例如焦距、入瞳距离、成像尺寸或者物高、物距，镜片间空气间距、镜片厚度等等；像质参数，例如畸变、场曲、彗差等等。
ZEMAX将所有这些要求达到的目标都作为一个优化元附加一定的权重系数组成一个优化函数，并且通过改变结构参数使得这个优化函数趋向最小。
数学表达式为：，其中为各个优化元的权重系数，为系统结构参数光学追迹出来的各个优化元，例如焦距、畸变、彗差等等，为该优化元的目标值。
优化过程有局部优化和全局优化两种。
局部优化是指，通过改变系统结构参数的数值(半径、厚度、光学玻璃材料)计算出各个优化元的数值，然后构成整个优化函数的值的计算过程。
该过程的思路是解决当前状态已经处于“U”型中的某个位置，迫使其落到“U”中间的最小位置。
全局优化和局部优化不同的是，优化过程类似于一个搜索过程，这个搜索过程在结构参数限定的某个区域内进行优化，优化函数可能经历若干过波峰和波谷(多个极值之间)进行。
由于采用的方法不同，构成了多种全局优化算法。
全局优化能够避开某个局部极值寻找到更加优良的结构形式，使得光学设计距离完全自动化更进了一步。
当然，目前的各种算法都还有一定局限性，例如搜索能力强度、计算复杂程度，由此影响计算速度、计算资源需求量以及误差累计造成的准确度等等问题。
但是不管怎么样，现有的几种光学设计软件基于现有的高度发达计算机水平、光学设计发展水平和数学优化算法等，已经能够很好的满足具有一定光学设计经验知识的设计者们。
二、ZEMAX的缺省优化函数结构入门的光学设计者通常知道在进行结构优化时选用default缺省的优化函数，然后加入少量的优化目标例如焦距来进行优化分析，但是对于这个缺省结构怎么构成的常常缺乏深入分析，这在一定程度上限制了我们进一步充分利用软件优化能力的水平发挥。
ZEMAX优化功能
练习3：
双高斯透镜组入瞳直径：F/3 焦距f=75mm,成像高度
21.6mm 畸变小于1%；加工要求：镜片厚度最小2mm 最大12mm 评价要求：MTF 对于30lp/mm 为50% ，对于50lp/mm 为20%.后工作距离至少40mm
作业4：
•50mm标准镜头 可参照Cooke的三片结构，设计一个F/5焦距50mm的 标准镜头，应用于可见光波段。 成像要求：在视场30°内的3种色光的波像差均小于2 个波长，MTF大于0.3/30lp,畸变小于1%.
目标：找出x使MF的值最小。
ZEMAX 优化功能使用
优化的过程与计算的起始点设计有关。 MF使用缺省的优化数Defining complex operands
如果field、wavelength value、 weight改变了， 则必须重新构建。
自定义优化数。Zemax提供了200多种操作 数，用4个大写字母组成，包括系统像差， 结构参数，边界条件和玻璃材料等。
ZEMAX 优化功能使用
Damped Leased Squares(DLS)算法
DLS算法是所有光学设计软件中的基本优化 算法。假定Merit Function 定义为如下形式：
MF2 Wi (Vi Ti )2 Wi
式中W为操作数的权重的绝对值，V为当前 值，T是目标值，下标i是操作数的号码。
练习1：
设计一个F/4双胶合透镜,在光轴上使用，焦距 为100mm,在可见光范围内使用，用BK7和SF1玻璃。 并对所设计的透镜进行优化，最后对双胶合透镜消 球差。
利用上次课做的单透镜和双胶合透镜，改变
透镜的曲率和厚度，将其优化，分别使其弥散斑/ 球差获得最小，查看其它像质评价参数。
练习2：
ZEMAX中如何能优化非序列光学系统
ZEMAX中如何能优化非序列光学系统
要优化非序列光学系统，在ZEMAX中可以通过以下步骤进行操作：
1.打开ZEMAX软件并在工作区中创建一个新的光学系统。
2.在系统设置中，选择非序列模式。
这将允许你在光学系统中添加和
优化非序列组件。
3.添加所有非序列光学元件到系统中。
你可以通过从元件库中拖动和
放置元件来完成这一步骤。
4.对系统进行初始设置，包括设置光源、检测器和其它系统参数。
5.进行优化。
ZEMAX提供了多种优化方法，如全局优化、局部优化、
灵敏度分析等。
你可以选择适合你系统的优化方法，并设置参数进行优化。
6.分析优化结果。
ZEMAX将根据你选择的优化方法和参数对系统进行
优化，并提供优化结果。
你可以通过查看光学系统的传输矩阵、光线追迹图、像差图等来分析优化后的结果。
7.根据需要进行调整。
根据分析结果，你可以对光学系统进行调整，
包括改变元件参数、添加或删除元件等。
8.重复优化过程。
根据调整后的光学系统，你可以再次进行优化，以
进一步改善系统性能。
通过以上步骤，你可以在ZEMAX中优化非序列光学系统，以获得更好
的系统性能。
Zemax 教学 优化
第五章优化(Optimization)已知透镜的孔径、厚度、曲率半径皆为固定，可是边缘厚度希望为零，现在我将suf设在2和3之间，target设零，weight设100，但我发现我没有变量，不能优化，所以将厚度0.8设为变量去跑优化，没想到透镜厚度变更宽，MXEG 似乎没用。
请问可以在不跑优化，也就是不设罝merit function的情形下，将透镜边缘厚度改为零吗？Answer：可以在不跑优化，也就是不设罝merit function的情形下，将透镜边缘厚度改为零：具体做法是在thickness上按右键，用solve进行Edge thickness 的设罝。
或者您也可以试着使用ETVA(edge thickness value)这个操作数。
如何使Spot Diagram中的RMS&GEO变小?Answer：在Merit Function中提供几个命令来Follow您Default的内容来做Spot Size 的优化，分别是RSCE、RSCH、RSRE、RSRH，您需根据您所Default的参考依据来选择其中一个命令来使用，如Centriod、Chief Ray、Ring、Grid...etc。
在优化过程中，如何定义在不同Pupil的地方，其Longitudinal Aberration 曲线可以依照自己的意思跑吗？Answer：当在使用AXCL和LACL等命令时，无法使用Hx、Hy、Px、Py来控制实际光线所走的路径，此时会是一类型似默认的方法来达到优化，通常在Pupil的0.8处有交点，但若当您使用REAY等命令时，您可在Py的地方给定0~1的值，即代表您希望在Pupil上的某个点所出射的光线其Longitudinal Aberration会最小，即可在不同的Pupil处依您的意思去做优化。
如何使用ZEMAX的功能来分析镜头的TV Distortion?Answer：关于TV Distortion的分析同样可使用ZEMAX的分析功能，分析功能在Anaylsis->Miscellaneous->Field Curv/Dist和Grid Distortion。
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总
Zemax有完整的设计、模拟和优化工具组合，这样，您可以使用这些
工具来完成任何光学设计、制造、维护和测试任务。
它的优化功能有助于
加快设计的完成， Zemax优化可以进行整体结构图和衍射正（DPR）优化，可以实现准确、稳定和可控的优化过程，根据实际应用需求来配置最佳优
化策略。
一、基本概念
Zemax优化任务是基于极小化指标、优化变量和优化约束，它可以自
动确定最佳参数来满足用户设定的最小优化指标。
1.优化指标：优化指标是指需要极小化的目标，比如最小化光斑不均
匀度，最大化衍射正反差等。
2.优化变量：优化变量是指需要最佳化的光学系统元素，比如焦距、
衍射正的外径和光学厚度等。
3.优化约束：优化约束是指需要限制的变量的范围，比如限制设计的
光学元件不能超出所选材料的范围、设置变量不能超出最小和最大值等。
二、优化算法
1.基于随机的算法：基于随机的算法是指基于随机策略来可能优化参
数的算法，可以用来最优解，但是需要很多的次数。
2.基于梯度的算法：基于梯度的算法是指基于梯度来实现优化算法，
它可以更充分和快速地最优解。
zemax优化操作函数
优化函数1、像差SPHA(球差)：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的球差贡献值，以波长表示。
如果表面编号值为零，则为整个系统的总和COMA(彗差) ：surf表面编号/wave波长/target设定目标值/weight权重指定表面产生的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级彗差，对非近轴系统无效.ASTI(像散)：指定表面产生像散的贡献值，以波长表示。
如果表面编号值为0，则是针对整个系统。
这是由塞得和数计算得到的第三级色散，对非近轴系统无效FCUR(场曲)：指定表面产生的场曲贡献值，以波长表示。
如果表面编号值为0，则是计算整个系统的场曲。
这是由塞得系数计算出的第三级场曲，对非近轴系统无效.DIST(畸变)：指定表面产生的畸变贡献值，以波长表示。
如果表面编号值为0，则使用整个系统。
同样，如果表面编号值为0，则畸变以百分数形式给出。
这是由塞得系数计算出的第三级畸变，对与非近轴系统无效.DIMX(最大畸变值)：它与DIST 相似，只不过它仅规定了畸变的绝对值的上限。
视场的整数编号可以是0，这说明使用最大的视场坐标，也可以是任何有效的视场编号。
注意，最大的畸变不一定总是在最大视场处产生。
得到的值总是以百分数为单位，以系统作为一个整体。
这个操作数对于非旋转对称系统可能无效。
AXCL(轴向色差)：以镜头长度单位为单位的轴向色差。
这是两种定义的最边缘的波长的理想焦面的间隔。
这个距离是沿着Z 轴测量的。
对非近轴系统无效.LACL(垂轴色差)：这是定义的两种极端波长的主光线截点的y方向的距离。
对于非近轴系统无效TRAR(垂轴像差)：在像面半径方向测定的相对于主光线的垂轴像差.TRAX(x方向垂轴像差)：在像面x方向测定的相对于主光线的垂轴像差TRAY(Y方向垂轴像差)：在像面Y方向测定的相对于主光线的垂轴像差TRAI(垂轴像差)：在指定表面半口径方向测定的相对于主光线的垂轴像差.类似于TRAR，只不过是针对一个表面，而不是指定的像面.OPDC(光程差)：指定波长的主光线的光程差.PETZ(匹兹伐曲率半径)：以镜头长度单位表示,对非近轴系统无效PETC(匹兹伐曲率)：以镜头长度单位的倒数表示,对非近轴系统无效RSCH：相对于主光线的RMS 斑点尺寸（光线像差）。
ZEMAX优化操作数汇总情况全
ZE M A X优化操作数ZEMAX Merit Function,是在网上下下来的一个word文档，觉得蛮好的，一般用到的好像就是EFFL。
呵呵，这个收集下，以后有用。
一阶光学性能1. EFFL 透镜单元的有效焦距2. AXCL 透镜单元的轴向色差3. LACL 透镜单元的垂轴色差4. PIMH 规定波长的近轴像高5. PMAG 近轴放大率6. AMAG 角放大率7. ENPP 透镜单元入瞳位置8. EXPP透镜单元出瞳位置9. PETZ 透镜单元的PETZVAL半径10. PETC反向透镜单元的PETZVAL半径11. LINV 透镜单元的拉格朗日不变量12. WFNO 像空间F/#13. POWR 指定表面的权重14. EPDI 透镜单元的入瞳直径15. ISFN 像空间F/# (近轴)16. OBSN 物空间数值孔径17. EFLX “X”向有效焦距18. EFLY “Y”向有效焦距19. SFNO 弧矢有效F/#MTF数据1. MTFT 切向调制函数2. MTFS 径向调制函数3. MTFA 平均调制函数4. MSWT 切向方波调制函数5. MSWS 径向方波调制函数6. MSWA 平均方波调制函数7. GMTA 几何MTF切向径向响应8. GMTS几何MTF径向响应9. GMTT几何MTF切向响应衍射能级1． DENC 衍射包围圆能量2． DENF 衍射能量3． GENC 几何包围圆能量4． XENC像差1. SPHA 在规定面出的波球差分布（0则计算全局）2. COMA 透过面慧差（3阶近轴）3. ASTI 透过面像散（3阶近轴）4. FCUR透过面场曲（3阶近轴）5. DIST透过面波畸变（3阶近轴）6. DIMX 畸变最大值7. AXCL 轴像色差(近轴)8. LACL 垂轴色差9. TRAR 径像像对于主光线的横向像差10. TRAX “X”向横向色差11. TRAY “Y”向横向色差12. TRAI 规定面上的径像横向像差13. TRAC径像像对于质心的横向像差14. OPDC 主光线光程差15. OPDX 衍射面心光程差16. PETZ 透镜单元的PETZVAL半径17. PETC反向透镜单元的PETZVAL半径18. RSCH 主光线的RMS光斑尺寸19. RSCE 类RSCH20. RWCH主光线的RMS波前偏差21. RWCE衍射面心的RMS波前偏差22. ANAR像差测试23. ZERN Zernike系数24. RSRE 几何像点的RMS点尺寸（质心参考）25. RSRH 类同 RSRE（主光线参考）26. RWRE类同 RSRE（波前偏差）27. TRAD “X”像TRAR比较28. TRAE “Y”像TRAR比较29. TRCX 像面子午像差”X”向（质心基准）30. TRCY像面子午像差”Y”向（质心基准）31. DISG 广义畸变百分数32. FCGS 弧矢场曲33. DISC 子午场曲34. OPDM 限制光程差，类同TRAC35. PWRH 同RSCH36. BSER 对准偏差37. BIOC 集中对准38. BIOD 垂直对准偏差透镜数据约束1． TOTR 透镜单元的总长2． CVVA 规定面的曲率=目标值3． CVGT规定面的曲率>目标值4． CVLT规定面的曲率<目标值5． CTVA 规定面的中心厚度=目标值6． CTGT规定面的中心厚度>目标值7． CTLT规定面的中心厚度<目标值8． ETVA规定面的边缘厚度=目标值9． ETGT 规定面的边缘厚度>目标值10． ETLT 规定面的边缘厚度<目标值11． COVA 圆锥系数=目标值12． COGT圆锥系数>目标值13． COLT圆锥系数<目标值14． DMVA 约束面直径=目标值15． DMGT约束面直径>目标值16． DMLT约束面直径<目标值17． TTHI 面厚度统计18． VOLU 元素容量19． MNCT 最小中心厚度20． MXCT 最大中心厚度21． MNET 最小边缘厚度22． MXET 最大边缘厚度23． MNCG 最小中心玻璃厚度24． MXEG 最大边缘玻璃厚度25． MXCG 最大中心玻璃厚度26． MNCA 最小中心空气厚度27． MXCA 最大中心空气厚度28． MNEA 最小边缘空气厚度29． MXEA 最大边缘空气厚度30． ZTHI 控制复合结构厚度31． SAGX 透镜在”XZ”面上的面弧矢32． SAGY透镜在”YZ”面上的面弧矢33． COVL 柱形单元体积34． MNSD 最小直径35． MXSD 最大直径36． XXET 最大边缘厚度37． XXEA 最大空气边缘厚度38． XXEG 最大玻璃边缘厚度39． XNET 最小边缘厚度40． XNEA 最小边缘空气厚度41． XNEG 最小玻璃边缘厚度42． TTGT 总结构厚度>目标值43． TTLT 总结构厚度<目标值44． TTVA总结构厚度=目标值45． TMAS 结构总质量47． MXCV 最大曲率48． MNDT 最小口径与厚度的比率49． MXDT 最大口径与厚度的比率参数数据约束1． PnVA 约束面的第n个控制参数=目标值2． PnGT约束面的第n个控制参数>目标值3． PnLT约束面的第n个控制参数<目标值附加数据约束1． XDVA 附加数据值=目标值（1~99）2． XDGT附加数据值>目标值（1~99）3． XDLT附加数据值<目标值（1~99）玻璃数据约束2． MXIN 组大折射率3． MNAB 最小阿贝数4． MXAB 最大阿贝数5． MNPD 最小ΔPg-f6． MXPD 最大ΔPg-f7． RGLA 合理的玻璃近轴光线数据1． PARX 指定面近轴X向坐标2． PARY指定面近轴Y向坐标3． REAZ指定面近轴Z向坐标4． REAR 指定面实际光线径向坐标5． REAA指定面实际光线X向余弦6． REAB指定面实际光线Y向余弦7． REAC指定面实际光线Z向余弦8． RENA 指定面截距处，实际光线同面X向正交9． RENB指定面截距处，实际光线同面Y向正交10． RENC指定面截距处，实际光线同面Z向正交11． RANG 同Z轴向相联系的光线弧度角12． OPTH 规定光线到面的距离13． DXDX “X”向光瞳”X”向像差倒数14． DXDY “Y”向光瞳”X”向像差倒数15． DYDX “X”向光瞳”Y”向像差倒数16． DYDY “Y”向光瞳”Y”向像差倒数17． RETX 实际光线”X”向正交18． RETY实际光线”Y”向正交19． RAGX 全局光线”X”坐标20． RAGY全局光线”Y”坐标21． RAGZ全局光线”Z”坐标22． RAGA全局光线”X”余弦23． RAGB全局光线”Y”余弦24． RAGC全局光线”Z”余弦25． RAIN 入射实际光线角局部位置约束1． CLCX 指定全局顶点”X”向坐标2． CLCY指定全局顶点”Y”向坐标3． CLCZ指定全局顶点”Z”向坐标4． CLCA指定全局顶点”X”向标准矢量5． CLCB指定全局顶点”Y”向标准矢量6． CLCC指定全局顶点”Z”向标准矢量一般操作数1． SUMM 两个操作数求和2． OSUM 合计两个操作数之间的所有数3． DIFF 两个操作数之间的差4． PROD 两个操作数值之间的积5． DIVI 两个操作数相除6． SQRT 操作数的平方根7． OPGT 操作数大于8． OPLT 操作数小于9． CONS 常数值10． QSUM 所有统计值的平方根11． EQUA 等于操作数12． MINN 返回操作数的最小变化范围13． MAXX 返回操作数的最大变化范围14． ACOS 操作数反余弦15． ASIN 操作数反正弦16． ATAN 操作数反正切17． COSI 操作数余弦18． SINE 操作数正弦19． TANG 操作数正切高斯光束数据1． CBWA 规定面空间高斯光束尺寸2． CBWO 规定面空间高斯光束束腰3． CBWZ 规定面空间光束Z坐标4． CBWR规定面空间高斯光束半径梯度率控制操作数1． TnGT2． TnLT3． TnVA4． GRMN 最小梯度率5． GRMX 最大梯度率6． LPTD 轴向梯度分布率7． DLTN ΔNZPL宏指令优化1． ZPLM像面控制操作数1．RELI 像面相对亮度。
ZEMAX优化操作数汇总
ZEMAX优化操作数汇总1.各种变量优化：ZEMAX可以对各种变量进行优化，包括系统参数、元件参数和材料参数。
例如，可以对透镜曲面的半径、厚度和折射率进行优化，以获得最佳的成像性能。
2.像差优化：ZEMAX可以优化像差，以最小化系统的像差。
它可以优化球差、彗差、色差、畸变等各种像差，并生成最佳的光学系统。
3.波前优化：ZEMAX可以优化波前，以获得最佳的波前形状。
它可以用于修正各种波前畸变，例如球差、彗差和色差。
4.光斑优化：ZEMAX可以优化光斑，以获得最佳的光斑形状和尺寸。
它可以用于优化点光源的光斑，或者控制光源的光斑形状和尺寸。
5.聚焦优化：ZEMAX可以优化聚焦距离，以获得最佳的聚焦性能。
它可以用于优化透镜或镜片的形状和位置，以实现最佳的聚焦效果。
6.薄透镜优化：ZEMAX可以优化薄透镜的参数，以获得最佳的成像性能。
它可以优化透镜的半径、厚度和折射率，以实现最小的像差。
7.波导优化：ZEMAX可以优化波导的参数，以获得最佳的传输特性。
例如，它可以优化波导的宽度和高度，以实现最小的传输损耗。
8.激光优化：ZEMAX可以优化激光光束的参数，以获得最佳的激光束质量。
例如，它可以优化激光光束的直径和发散角，以实现最小的发散和最高的光束质量。
9.过滤器优化：ZEMAX可以优化过滤器的参数，以获得最佳的滤波特性。
它可以优化过滤器的传输曲线、中心波长和带宽，以实现最佳的滤波效果。
10.微透镜阵列优化：ZEMAX可以优化微透镜阵列的参数，以获得最佳的光学性能。
例如，它可以优化微透镜阵列的尺寸、间距和折射率，以实现最佳的成像和聚焦效果。
总之，ZEMAX提供了许多优化操作数，可以用于不同类型的光学系统的设计和分析。
这些优化操作数可以帮助用户获得最佳的成像性能、波前形状、光斑形状和尺寸、聚焦性能等。
