静力弹塑性分析(Pushover 分析)■ 简介Pushover 分析是考虑构件的材料非线性特点，分析构件进入弹塑性状态直至到达极限状态时结构响应的方法。
Pushover 分析是最近在地震研究及耐震设计中经常采用的基于性能的耐震设计(Performance-Based Seismic Design, PBSD)方法中最具代表性的分析方法。
所谓基于性能的耐震设计就是由用户及设计人员设定结构的目标性能(target performance)，并使结构设计能满足该目标性能的方法。
Pushover 分析前要经过一般设计方法先进行耐震设计使结构满足小震不坏、中震可修的规范要求，然后再通过pushover 分析评价结构在大震作用下是否能满足预先设定的目标性能。
计算等效地震静力荷载一般采用如图2.24所示的方法。
该方法是通过反应修正系数(R)将设计荷载降低并使结构能承受该荷载的方法。
在这里使用反应修正系数的原因是为了考虑结构进入弹塑性阶段时吸收地震能量的能力，即考虑结构具有的延性使结构超过弹性极限后还可以承受较大的塑性变形，所以设计时的地震作用就可以比对应的弹性结构折减很多，设计将会更经济。
目前我国的抗震规范中的反应谱分析方法中的小震影响系数曲线就是反应了这种设计思想。
这样的设计方法可以说是基于荷载的设计(force-based design)方法。
一般来说结构刚度越大采用的修正系数R 越大，一般在1~10之间。
但是这种基于荷载与抗力的比较进行的设计无法预测结构实际的地震响应，也无法从各构件的抗力推测出整体结构的耐震能力，设计人员在设计完成后对结构的耐震性能的把握也是模糊的。
基于性能的耐震设计中可由开发商或设计人员预先设定目标性能，即在预想的地震作用下事先设定结构的破坏程度或者耗能能力，并使结构设计满足该性能目标。
结构的耗能能力与结构的变形能力相关，所以要预测到结构的变形发展情况。
所以基于性能的耐震设计经常通过评价结构的变形来实现，所以也可称为基于位移的设计(displacement-based design)。
midas关于Pushover分析总结
M i das进行P ushover分析的总结 1.1版-----完全是个人体会，有所错误在所难免一．不得不说的基本概念1．P ushover是什么和前提条件P ushover也叫推倒分析，是一种静力弹塑性分析方法，或者叫非线性静力分析方法，在特定前提下，可以近似分析结构在地震作用下的性能变化情况。
给桥梁用某种方式，比如墩顶集中力方式，施加单调增加的荷载，相应的荷载位移关系就会呈现明显的非线性特征。
这里可以认为IO是处在正常使用状态，LS为承载能力极限状态，CP是完全倒塌破坏。
从IO开始结构开始进入弹塑性状态，在LS前结构的损伤尚可修复，且结构整体是安全的，而越过LS 损伤就难以修复了，但是CP前还不至于倒塌。
设计中对于不同构件或部位，在特定地震作用下，其性能要求是不一样的。
而特定的前提很明确，就是在整个地震反应时程中，结构反应由单一振型控制，在《公路桥梁抗震细则》（以下简称《细则》）中，认为常规桥梁中的规则桥梁都满足这一条件（条文说明 6.3.4），因此E1地震可以采用简化反应谱方法，也可用一般的多振型反应谱方法，E2则用Pus hover。
2．P ushover的分析目的在E2地震作用下，《细则》要求：可见，对于规则桥梁，只需要检算墩顶位移就可以了。
对于单柱墩，容许位移可按7.4.7条推荐的公式进行计算，而双柱墩按7.4.8条要求进行Pus hover分析根据塑性铰的最大容许转角（7.4.3）得到。
而无论是7.4.3还是7.4.7都要用到Φy和Φu，对于圆形或者矩形截面可按附录B计算，而特殊的截面，可按7.4.4和7.4.5的要求计算。
计算方法可以自己编程实现，也可用现成的软件如R es ponse2000等来作为工具。
而对于在特定的E2地震作用下，墩顶的位移，都需要用P ushover的能力谱法得到。
所以Pus hover的目的一个是画出荷载位移曲线后，找到塑性铰达到最大容许转角时的曲线点，计算出墩顶容许位移，第2个目的是应用能力谱法，找到性能点，得到E2地震作用下，墩顶的位移。
迈达斯之——静力弹塑性分析基本原理及方法
m i d a s C i v i lm i d a s C i v i lm i d a s C i v i l图2.8.38 基于位移设计法的结构抗震性能评价m i d a s C i v i l示。
m i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i l1n λ- : 前一步骤(n-1)的荷载因子1λ : 第1荷载步的荷载因子nstep : 总步骤数i : 等差增量步骤号当前步骤的外力向量如下。
0n n λ=⋅P P(10)(3) 第3阶段: 最终步骤的荷载增量(n nstep =) 最终荷载步骤(nstep )的外力向量如下、0nstep nstep λ=⋅P P ; 1.0nstep λ= (11)图2.8.43 自动调整荷载步长的例题(荷载因子结果)m i d a s C i v i l2. 点击步长控制选项 > 增量控制函数定义步长控制函数m i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lm i d a s C i v i lATC-40中对不同结构响应类型规定了谱折减系数的下限值(参见表2.8.7)。
SAP2000之Pushover分析
Pushover分析：基本概念静力非线性分析方法（Nonlinear Static Procedure），也称Pushover 分析法，是基于性能评估现有结构和设计新结构的一种方法。
静力非线性分析是结构分析模型在一个沿结构高度为某种规定分布形式且逐渐增加的侧向力或侧向位移作用下，直至结构模型控制点达到目标位移或结构倾覆为止。
控制点一般指建筑物顶层的形心位置；目标位移为建筑物在设计地震力作用下的最大变形。
Pushover方法的早期形式是“能力谱方法”(Capacity Spectrum Method CSM)，基于能量原理的一些研究成果，试图将实际结构的多自由度体系的弹塑性反应用单自由度体系的反应来表达，初衷是建立一种大震下结构抗震性能的快速评估方法。
从形式上看，这是一种将静力弹塑性分析与反应谱相结合、进行图解的快捷计算方法，它的结果具有直观、信息丰富的特点。
正因为如此，随着90年代以后基于位移的抗震设计(Diaplacement-Based Seismic Design,DBSD)和基于性能(功能)的抗震设计(Performance-Based Seismic Design. PBSD)等概念的提出和广为接受，使这种方法作为实现DBSD和PBSD的重要工具，得到了重视和发展。
这种方法本身主要包含两方面的内容：计算结构的能力曲线(静力弹塑性分析)、计算结构的目标位移及结果的评价。
第一方面内容的中心问题是静力弹塑性分析中采用的结构模型和加载方式；第二方面内容的中心问题则是如何确定结构在预定地震水平下的反应，目前可分为以ATC-40为代表的CSM和以FEMA356为代表的NSP （Nonlinear Static Procedure，非线性静力方法)，CSM的表现形式是对弹性反应谱进行修正，而NSP则直接利用各种系数对弹性反应谱的计算位移值进行调整。
两者在理论上是一致的。
在一些文献中将第一方面的内容称为Pushover，不包括计算目标位移和结果评价的内容。

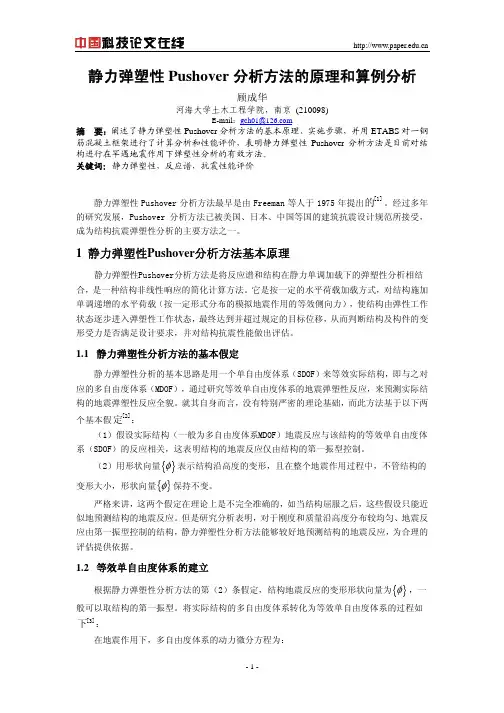

静力弹塑性Pushover分析方法的原理和算例分析
1.2 等效单自由度体系的建立
根据静力弹塑性分析方法的第（2）条假定，结构地震反应的变形形状向量为 {φ } ，一 般可以取结构的第一振型。将实际结构的多自由度体系转化为等效单自由度体系的过程如
下[3] ：
在地震作用下，多自由度体系的动力微分方程为：
-1-
wwwpapereducn3trytyttryymxxmiqq???????9式中yq为多自由度体系屈服时的楼层剪力向量且有ttyyviq同时得到等效单自由度体系的初始周期eq22ryrreqrsdofyxmmtkq这样计算等效单自由度体系弹塑性反应所需的各种参数都已具备屈服后刚度与有效侧向刚度的比值可以直接采用原结构中的值并假设其延性需求与多自由度体系相同
1.1 静力弹塑性分析方法的基本假定
静力弹塑性分析的基本思路是用一个单自由度体系（SDOF）来等效实际结构，即与之对 应的多自由度体系（MDOF），通过研究等效单自由度体系的地震弹塑性反应，来预测实际结 构的地震弹塑性反应全貌。就其自身而言，没有特别严密的理论基础，而此方法基于以下两 个基本假 定 ： （1）假设实际结构（一般为多自由度体系MDOF）地震反应与该结构的等效单自由度体 系（SDOF）的反应相关，这表明结构的地震反应仅由结构的第一振型控制。 （2）用形状向量 {φ } 表示结构沿高度的变形，且在整个地震作用过程中，不管结构的 变形大小，形状向量 {φ } 保持不变。 严格来讲，这两个假定在理论上是不完全准确的，如当结构屈服之后，这些假设只能近 似地预测结构的地震反应。但是研究分析表明，对于刚度和质量沿高度分布较均匀、地震反 应由第一振型控制的结构， 静力弹塑性分析方法能够较好地预测结构的地震反应， 为合理的 评估提供依据。
2 静力弹塑性分析方法的实施步骤
PushOver的优缺点
静力弹塑性优缺点
优点：
在大震用作下，结构处于弹塑性工作状态，目前的承载能力设计方法，不能有效估计结构在大震作用下的工作性能。
PUSHOVER分析可以估计结构和构件的非线性变形，结果比承载力设计更接近实际；
PUSHOVER分析相对于非线性时程分析，可以获得较为稳定的分析结果，减少分析结果的偶然性，同时可以大大节省分析时间和工作量。
缺点：但PUSHOVER分析也有它自身的一些缺点，如：
1) PUSHOVER分析中荷载是单调增加的，而实际地震产生的力的幅值和方向是不断变化的；
2) PUSHOVER分析中荷载和结构的反应是同向的，而实际地震激励和结构反应不一定同向；
3) 结构进入强非线性阶段，刚度变化，振型也会发生变化，而PUSHOVER分析的过程中假定振型不变，这样结果就会出现差异；
4) PUSHOVER分析采用静力非线性方法，忽略了质量所产生的惯性力的因素，这与时程分析有较大差别，尤其是铰的加载与卸载路径，时程分析的真实惯性效应限制了结构响应路径；
5) 从数学上讲，PUSHOVER分析并不能保证唯一解。
因此，不能将PUSHOVER分析当作抗震验算的唯一校核方法，其不能替代时程分析，即使是线性时程分析。
push-over分析法综述
《Push-over方法具体实现中的几个问题讨论》Push- over方法是近年来在国外得到广泛应用的一种结构抗震能力评价新方法，既考虑了计算的简便性，避免了以往非线性动力分析的繁琐，又兼顾了构件的弹塑性性能，具有良好的准确性，成为目前抗震设计方法研究热点。
国内外许多组织将其纳入抗震规范，如美国的ATC-40、欧洲的Eurocodes 8规范以及我国的《建筑抗震设计规范》（GB 50011-2001）等。
建立合理的分析模型、确定施加水平荷载的加载模式、构件截面的屈服内力以及停止加载的条件是实现Push- over方法的关键。
《Push-over分析法及其与非线性动力分析法的对比》Push-over法正是顺应了这些要求，近些年兴起的一种地震分析方法。
它主要是作为一种结构抗震性能的评估方法，而不是作为设计结构构件的替换方法。
它可以帮助我们更好地了解结构的内部反应机制，给出有关结构强度极限、相应变形、强度分配不连续性以及可能遭受严重破坏的部位等有关信息。
《Push-over分析方法在双柱桥墩抗震性能评价上的应用》对于桥梁结构抗震分析主要是对墩柱抗震性能的研究。
目前常用的方法包括线弹性反应谱法、弹塑性动力时程分析法、等效静力分析法等。
线弹性反应谱法由于难以正确反映结构开裂后的非弹性阶段的特性，其应用范围受到一定限制；弹塑性时程分析方法由于需要准备包括场地地震波等在内的大量数据，且其计算繁琐，难以在实际工程应用中广泛推广；等效静力分析方法由于其计算过程简单、而且实用因而在桥梁抗震分析中已得到广泛应用。
Push-over方法则是应用最多的等效静力分析方法，但目前国内在这方面的研究很少。
有关Push-over分析方法的思想其实在很早时就已提出，当时主要用于理论研究。
Imbsen和Penzien等提出用于桥梁的抗震能力评估。
1975年,Freeman等人在Push-over分析方法中引入了地震需求谱和能力谱曲线的概念,发展了Push-over分析方法，并促进了Push-over分析方法在结构抗震性能评估等方面的应用推广。
PUSHOVER分析
静力非线性（Pushover）分析静力非线性（包括 pushover）分析是一个强有力的功能，仅提供在ETABS 非线性版本中。
除了为基于抗震设计性能执行 Pushover 分析外，此功能还可用于执行常规静力非线性分析和分段式（增加）构造的分析。
执行任何非线性将花费许多时间与耐性。
在执行静力非线性分析前，请仔细阅读下列全部信息。
要特别注意其中的重要事项。
非线性静力非线性分析中可以考虑几类非线性特征。
在框架/线单元中不连续的用户定义铰的材料非线性。
铰沿着任何框架单元长度指定到任何位置数上（参见线对象的框架非线性铰指定）。
非耦合弯矩、扭矩、轴力和剪力铰是有效的。
也有根据铰位置上的交互作用轴力和弯矩所屈服的耦合 P-M2-M3 铰。
在相同的位置可存在多于一种的铰类型。
例如，可以指定一个 M3（弯矩）和一个 V2（剪力）铰到框架单元的相同端部。
所提供的默认铰属性是基于 ATC-40 和 FEMA-273 标准的。
在连接单元中材料的非线性。
有效非线性特征包括沿任何自由角度的缝隙（仅压力）、hook（仅张力）、单轴塑性，以及两种基本隔震器类型（双轴塑性和双轴磨擦/摆动）（参见线对象的连接属性指定）。
连接阻尼属性在静力非线性分析中没有效应。
所有单元中的几何非线性。
可以选择仅考虑 P-△ 效应或考虑 P-△ 效应加上大位移（请参见几何非线性效应）。
大位移效应考虑变形配置的平衡，并允许用于大平移和旋转。
但是，每个单元中的应变被假设保留为小值。
分段（顺序）施工。
在每个分析工况中，可按阶段施工顺序添加或删除构件（请参见静力非线性分段施工）。
分析工况静力非线性分析可由任何数量的工况组成。
每个静力非线性工况在结构中可有不同的荷载分布。
例如：典型静力非线性分析可由三种工况组成。
第一种为结构应用重力荷载，其次为在结构的高度上应用一个横向荷载分布，第三种将在结构高度上应用另一个横向荷载分布。
静力非线性工况可从零初始状态开始，或从前一工况末的结果开始。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
pushover分析2011-07-08 20:03:25| 分类：默认分类|举报|字号订阅SAP2000高级应用：1.基本概念静力非线性分析方法（Nonlinear Static Procedure），也称Pushover 分析法，是基于性能评估现有结构和设计新结构的一种方法。
静力非线性分析是结构分析模型在一个沿结构高度为某种规定分布形式且逐渐增加的侧向力或侧向位移作用下，直至结构模型控制点达到目标位移或结构倾覆为止。
控制点一般指建筑物顶层的形心位置；目标位移为建筑物在设计地震力作用下的最大变形。
Pushover方法的早期形式是“能力谱方法”(Capacity Spectrum Method CSM)，基于能量原理的一些研究成果，试图将实际结构的多自由度体系的弹塑性反应用单自由度体系的反应来表达，初衷是建立一种大震下结构抗震性能的快速评估方法。
从形式上看，这是一种将静力弹塑性分析与反应谱相结合、进行图解的快捷计算方法，它的结果具有直观、信息丰富的特点。
正因为如此，随着90年代以后基于位移的抗震设计(Diaplacement-Based Seismic Design,DBSD)和基于性能(功能)的抗震设计(Performance-Based Seismic Design. PBSD)等概念的提出和广为接受，使这种方法作为实现DBSD和PBSD的重要工具，得到了重视和发展。
这种方法本身主要包含两方面的内容：计算结构的能力曲线(静力弹塑性分析)、计算结构的目标位移及结果的评价。
第一方面内容的中心问题是静力弹塑性分析中采用的结构模型和加载方式；第二方面内容的中心问题则是如何确定结构在预定地震水平下的反应，目前可分为以ATC-40为代表的CSM和以FEMA356为代表的NSP （Nonlinear Static Procedure，非线性静力方法)，CSM的表现形式是对弹性反应谱进行修正，而NSP则直接利用各种系数对弹性反应谱的计算位移值进行调整。
两者在理论上是一致的。
在一些文献中将第一方面的内容称为Pushover，不包括计算目标位移和结果评价的内容。
本文中，将两方面的内容统称为“Pushover分析”。
基于结构行为设计使用Pushover分析可以得到能力曲线，并确定结构近似需求谱与能力曲线的交点。
其中需求曲线是基于反应谱曲线，能力谱是基于Pushover分析。
在Pushover分析中，结构在逐渐增加的荷载作用下，其抗侧能力不断变化（通常用底部剪力-顶部位移曲线来表征结构刚度与延性的变化，这条曲线我们可以看成为表征结构抗侧能力的曲线）。
将需求曲线与抗侧能力曲线绘制在一张图表中，如果近似需求曲线与能力曲线的有交点，则称此交点为性能点。
利用性能点能够得到结构在用需求曲线表征的地震作用下结构底部剪力和位移。
通过比较结构在性能点的行为与预先定义的容许准则，判断设计目标是否满足。
在结构产生侧向位移的过程中，结构构件的内力和变形可以计算出来，观察其全过程的变化，判别结构和构件的破坏状态，Pushover分析比一般线性抗震分析提供更为有用的设计信息。
在大震作用下，结构处于弹塑性工作状态，目前的承载力设计方法，不能有效估计结构在大震作用下的工作性能。
Pushover分析可以估计结构和构件的非线性变形，结果比承载力设计更接近实际。
Pushover分析相对于非线性时程分析(非线性动力分析)，可以获得较为稳定的分析结果，减少分析结果的偶然性，同时可以大大节省分析时间和工作量。
2.pushover分析的一般过程Pushover分析是基于性能设计的有力工具。
基于性能的设计可以使工程师更深入的理解和控制不同荷载水平下的结构行为。
SAP2000的非线性版本提供了Pushover分析功能。
进行Pushover分析的一般过程如下。
下面列出了Pushover分析的一般步骤，注意，其中某些步骤是由SAP2000自动完成的。
1）建立结构和构件的计算模型。
2）定义框架铰属性并指定其给框架/索单元。
3）定义钢或混凝土设计可能需要的任意荷载工况和静力与动力分析工况，特别是使用默认铰时。
4）运行设计需要的分析。
5）若任何混凝土铰属性是基于程序计算的默认值时，必须进行混凝土设计，这样确定配筋。
6）若任何钢铰基于程序对于自动选择框架界面计算的默认值，必须进行钢设计且接受程序选择的截面。
7）定义Pushover分析所需的荷载工况——用来推结构的横向荷载，包括：重力荷载和其他可能在施加横向地震荷载前作用在结构的荷载。
可能在前面对于设计已经定义了这些荷载工况。
用来推结构的横向荷载。
若准备使用加速度荷载或模态荷载，不需要任何新的荷载工况，虽然模态荷载需要定义一个模态分析工况。
8）定义Pushover分析使用的非线性静力分析工况，包括：一系列的一个或多个使用荷载控制的从零开始施加重力和其他固定荷载的工况。
这些工况包括阶段施工和几何非线性。
若从此系列开始并施加横向Pushover荷载的一个或多个Pushover工况。
这些荷载应使用位移控制。
被监测的位移通常位于结构的顶部，将用来绘制Pushover曲线。
9）运行Pushover分析工况。
10）审阅Pushover结果：绘制Pushover曲线、显示铰状态的变形形状、力和弯矩图形，且打印或显示需要的结果。
11）按需要修改模型并重复。
应考虑几种不同的横向Pushover工况来代表可能在动力加载时发生的不同顺序的响应，这是很重要的。
特别地，应在X和Y两个方向推结构，且可能在两者间有角度。
对于非对称结构，在正和负方向推结构可能产生不同的结果。
当在一给定的方向推结构时，可考虑水平荷载在竖向的不同分布，如在此方向的第一和第二模态。
分析工况点击定义>分析工况命令，选择分析工况类型为Static、分析类型为非线性。
如下图所示。
1．荷载施加控制Pushover 分析一般需要多个分析工况。
一个典型的Pushover 分析可能由3个工况构成：第一个将施加重力荷载给结构第二个和第三个可施加不同的横向荷载。
Pushover 工况可以从零初始条件开始，或从前一个Pushover工况结束处的结果开始。
例如，重力工况从零初始条件开始，而两个横向工况都分别从重力工况的结束处开始。
因为Pushover分析是非线性的，所以将其分析结果和其它线性或非线性分析叠加是不合理的。
当按规范要求比较Pushover的结果时，需要在Pushover工况内施加所有适当的设计荷载组合。
这可能需要多种不同的Pushover工况来考虑所有规范规定的设计规范荷载组合。
当进行Pushover 分析时，必须在结构上施加代表惯性力的分布静荷载。
一般地，将荷载定义为下面一个或多个的比例组合：1）自定义的静荷载工况或组合。
2）作用于任意的整体X、Y、Z方向的均匀加速度。
在每一节点的力和分配给节点的质量成比例，且作用在指定的方向。
3）指定特征类型或RITZ类型振型的振型荷载。
在每一节点的力和振型位移，振型角频率平方，及分配给节点的质量成比例。
力作用于振型位移方向。
4）对其他类型的分布形式，可以定义OTHER类型的静力荷载工况，分布为侧向均匀或倒三角形分布，然后使用此静力荷载工况作为侧向荷载的分布。
比例系数在位移控制情况下只表示相对比例，不代表荷载的绝对数值。
2．分析控制参数点击对应施加荷载、结果保存、非线性参数对应的修改/显示按钮可以对Pushover 分析的其他控制参数进行设置。
在Pushover分析中，荷载与指定的荷载样式成比例的施加给结构。
指定荷载样式的初始乘数为零（比例值）。
随着Pushover 分析的进行，此乘数逐步增加，直至到达指定的Pushover 结尾，或在某些情况直至结构不能承受附加的荷载。
可使用两种不同的方法来控制Pushover分析中施加在结构上的荷载：荷载控制和位移控制。
每一个Pushover工况可使用力控制或位移控制。
选择一般依赖于荷载的物理性质和期望的结构行为。
1）在力控制时，需施加一定的荷载样式。
使用此种荷载控制方法可以简单地将当前力的增量施加给结构。
例如，假定当前施加给结构的力为150kN。
在力控制时，SAP2000可简单的施加此荷载的50kN的增量于结构。
2）在已知期望的荷载水平（如重力荷载），且结构可以承受此荷载时，应该使用力控制。
若结构因材料屈服或失效，或几何不稳定而不能承受指定荷载，Pushover分析将停止。
3）当位移控制时，将施加荷载直至在监控点的位移等于预先指定的位移。
使用此种控制方法时，SAP2000先计算需要产生此位移增量的力增量，并施加此力增量至结构。
例如，假定结构监控点的当前位移为3cm。
进行位移控制时，SAP2000可简单地添加1cm的增量至此位移，来得到4cm的总位移。
然后SAP2000估计得到此位移所需的力，并施加此力于结构。
因为在此荷载增加过程中可能发生结构的屈服或失效，SAP2000可进行试算和迭代来找到产生期望位移增量的荷载。
若结构不稳定，则荷载增量可能为负。
4）当寻求指定的位移（如在地震荷载中），所施加的荷载预先未知，或当结构期望失去强度或失稳时，应使用位移控制。
虽然随着结构承载力的变化，所施加荷载可以增加或减少，预先存在的荷载（如重力）不会改变。
若结构失去重力承载力，Pushover 分析在到达目标位移前将停止。
耦合位移通常是在一个给定的指定荷载下，对结构中最敏感位移的测量。
它是结构中所有位移自由度的一个加权总和：每个位移分量乘以在那个自由度上施加的荷载，并对结果求和(所施加荷载作的功)。
若选择使用共轭位移来进行荷载控制，其将被使用来决定是否荷载应被增加或减少。
所指定的监控位移将用来设置位移目标，即结构应移动多远。
推荐使用耦合位移，即勾选使用耦合位移选项，对分析的收敛有帮助。
在监测位移区域中的监测一行上，定义要监测的点及其自由度位移分量。
应选择一个对荷载（即荷载样式中定义的荷载）敏感的监测位移。
例如，当荷载作用在方向UY上的时候，通常不应该监测自由度UX。
同样不应监测靠近约束的节点。
如果可能，监测位移在分析过程中最好是单调增加的。
保存分析结果时，仅保存正位移增量表示SAP2000将不保存位移增量为负时的分析结果。
材料非线性参数区域显示材料非线性属性，主要用于非线性时程及收缩徐变。
将在后面章节介绍。
几何非线性参数。
选中无选项时，不考虑结构的几何非线性效应。
选择P-△选项时，将运行P-△迭代，可部分考虑结构的几何非线性效应，计算耗时比第一项多。
当结构不是很柔时，建议使用该选项。
大位移选项用于出现明显变形的较柔的结构（如索结构），以及屈曲分析。
对于一般的结构，建议使用P-△选项。
建议首先运行分析而不以P-△进行（选择无选项），随后增加几何非线性效应。
当选择P-△和大变形选项时，按照变形后的几何形状建立平衡方程，最为精确，计算耗时很多。
