3电力机车高低压试验及主型电气检修
小辅修HXD3型电力机车高压试验程序(新)
HXD3型电力机车高压试验程序一、试验前的检查确认1、查各管路塞门在正常工作位置。
2、检查制动系统是否作用良好。
3、检查有无异物遗留在各设备室。
4、检查车顶门锁闭良好，各安全门，盖安装良好。
二、准备工作1、闭合控制电器柜上的蓄电池自动开关，电压不低于90V。
2、通过TCMS微机显示屏将6组CI全部隔离。
3、与试验工作无关人员撤离现场，作业人员到安全处所，方可联系升弓试验。
三、试验1、辅机试验（1）先观察空气管路柜上的辅助风缸压力表，确认U77塞门打开，看风压是否达到650kPa以上（主断路器初次闭合风压），如果风压不足，按动控制电器柜上SB95开关（自复），辅助压缩机开始打风，当风压达到735〒20kpa时辅助压缩机自动停止工作。
（2）闭合电钥匙，将受电弓扳键开关置【后受电弓】位，后受电弓升起，网压表能正确显示网压。
（3）主断路器扳键开关置【合】位，主断路器应可靠闭合，同时辅助变流器APU2开始起动运行，油泵、水泵均投入工作。
注意观察油流方向、水流方向均正常，并确认冷却介质的流量是否为200L/min，若流量低于200L/min，查找原因，将流量调整到200L/min。
（4）将压缩机扳键开关置【空压机】位，当总风压力在750kPa 以下时，两台空气压缩机均工作，起动时间差3S。
当总风缸压力升至900〒20kPa时，空气压缩机自动停止工作；当总风缸压力降至825kPa时，只有靠近操纵端的压缩机工作（强泵风位同样）。
注意：确认空气压缩机转向应正确，打风正常。
（5）将司机控制器换向手柄置【前】位，从TCMS显示屏画面上可以观察到主变流器CI1、CI2、CI3、CI4、CI5、CI6均被隔离，辅助变流器APU1开始软起动运行，各牵引风机、复合冷却器风机均投入工作，检查转向是否正确。
（6）将司机控制器调速手柄置牵引“4”极位以下时，确认APU1输出电源频率为33Hz，将司机控制器调速手柄置牵引“4”极位以上时，确认APU1输出电源频率为50Hz。

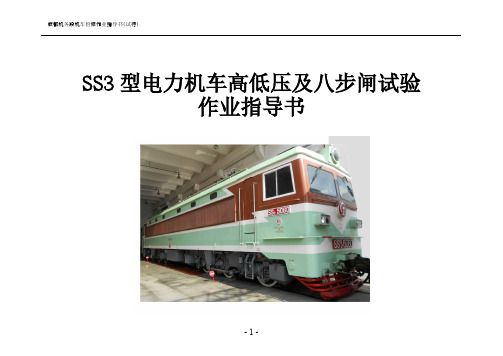

SS3型4000系,电力机车,高低压及八步闸试验-推荐下载
