水力学与泵站实验—不可压缩流体恒定流动动量方程
《流体力学、泵与泵站综合实验》实验报告
水力学实验报告
水力学实验报告 实验组别： A1 实验组员： 实验日期： 5月5日;5月7日;5月10日 土木系 2019年5月
1 流体静力学综合型实验 一、实验目的和要求 1. 掌握用测压管测量流体静压强的技能； 2. 验证不可压缩流体静力学基本方程； 3. 通过对诸多流体静力学现象的实验观察分析，加深流体静力学基本概念理 解，提高解决静力学实际问题的能力。 二、实验原理 1．在重力作用下不可压缩流体静力学基本方程 p z C g ρ+ = 或 gh p p ρ+=0 式中： z —— 被测点相对基准面的位置高度； p —— 被测点的静水压强（用相对压强表示, 以下同）； p 0 —— 水箱中液面的表面压强； ρ —— 液体密度； h —— 被测点的液体深度。 三、实验内容与方法 1. 定性分析实验 (1) 测压管和连通管判定。 (2) 测压管高度、压强水头、位置水头和测压管水头判定。 (3) 观察测压管水头线。 (4)判别等压面。 (5) 观察真空现象。 (6) 观察负压下管6中液位变化 2. 定量分析实验 (1) 测点静压强测量。 根据基本操作方法，分别在p 0 = 0、p 0 > 0、p 0 < 0与p B < 0条件下测量水箱液面标高?0和测压管2液面标高?H ，分别确定测点A 、B 、C 、D 的压强p A 、p B 、p C 、 p D 。
实验数据处理与分析参考四。 四、 数据处理及成果要求 1. 记录有关信息及实验常数 实验设备名称： 静力学实验仪 实验台号：__No.1___ 实 验 者：____________A1组7人_______实验日期：_5月7号_ 各测点高程为：?B = 2.1 ?10-2m 、?C = -2.9 ?10-2m 、?D = -5.9 ?10-2m 基准面选在 2号管标尺零点上 z C = -2.9 ?10-2m 、z D = -5.9 ?10-2m 2. 实验数据记录及计算结果（参表1，表2） 3. 成果要求 (1) 回答定性分析实验中的有关问题。 (2) 由表中计算的C C p z g ρ+ 、D D p z g ρ+，验证流体静力学基本方程。 答：实验结果表明C C p z g ρ+ =D D p z g ρ+，由于C 点和D 点在任意不同深度位置，因此验证了流体的静力学的基本方程C g P Z =+ ρ。 五、 分析思考题 1．相对压强与绝对压强、相对压强与真空度之间有什么关系？测压管能测量何种压强？ 答：①绝对压强：以绝对零压为起点计算的压强或完全真空状态下的压强为基准计算的压强。常用abs P 表示 相对压强：或称为表压强，简称表压，是指以当地大气压a P 为基准计算的压强。常用P 表示。当所测量的系统的压强等于当时当地大气压时，压强表的指针为0，也就是表压为0。 绝对压强恒大于等于零，而相对压强值可正可负可为零。 两者的关系：a abs P P P -= ②真空度v P ，当被测量的系统的绝对压强小于当时当地的大气压时，当时当地的大气压与系统绝对压之差，称为真空度。此时所用的测压仪表称为真空表。真空度可以用水柱高度来表示，即v v gh P P ρ=-=（式中v h 为真空高度）

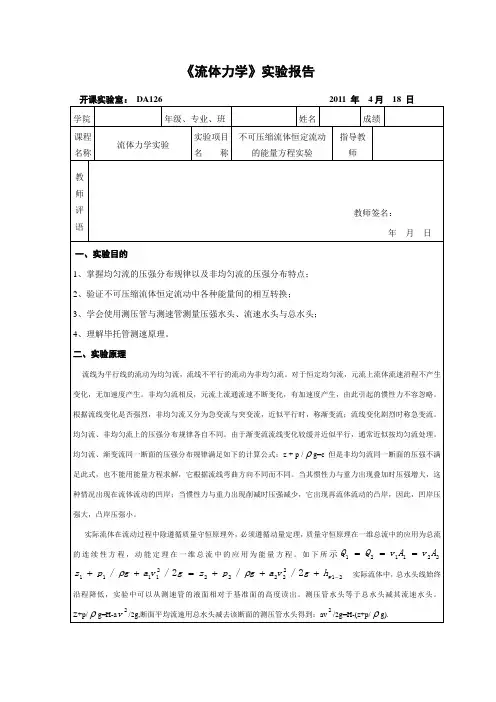

流体力学实验
（一）不可压缩流体恒定流能量方程 （伯诺里方程）实验 一、实验目的要求 1、验证流体恒定总流的能量方程； 2、通过对动水力学诸多水力现象的实验分析研讨，进一步掌握有压管流中动水力学的能量转换特性； 3、掌握流速、流量、压强等动水力学水力要素的实验量测技能。 二、实验装置 本实验的装置如图1.1所示。 图1.1 自循环伯诺里方程实验装置图 1.自循环供水器； 2.实验台； 3.可控硅无级调速器； 4.溢流板； 5.稳水孔板； 6.恒压水箱； 7.测压计； 8.滑动测量尺； 9.测压管；10.实验管道；11.测压点；12.毕托管；13.实验流量调节阀。 说 明： 本仪器测压管有两种： 1、毕托管测压管（表1.1中标*的测压管），用以测读毕托管探头对准点的总水 头)2(2g u p Z H + +='γ，须注意一般情况下H '与断面总水头)2(2 g p Z H υγ++=不
同（因一般υ≠u ），它的水头线只能定性表示总水头变化趋势； 2、普通测压管（表2.1未标*者），用以定量量测测压管水头。 实验流量用阀13调节，流量由体积时间法（量筒、秒表另备）、重量时间法（电子称另备）或电测法测量（以下实验类同）。 三、实验原理 在实验管路中沿管内水流方向取n 个过水断面。可以列出进口断面（1）至另一断面)(i 的能量方程式),,3,2(n i = i i i i i hw g a p Z g a p Z -+++=++122 111 122υγυγ 取121===n a a a ，选好基准面，从已设置的各断面的测压管中读出γ p Z + 值， 测出通过管路的流量，即可计算出断面平均流速υ及g 22 αυ，从而即可得到各断面测 压管水头和总水头。 四、实验方法与步骤 1、熟悉实验设备，分清哪些测压管是普通测压管，哪些是毕托管测压管，以及两者功能的区别。 2、打开开关供水，使水箱充水，待水箱溢流，检查调节阀关闭后所有测压管水面是否齐平。如不平则需查明故障原因（例连通管受阻、漏气或夹气泡等）并加以排除，直至调平。 4、打开阀13，调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量（毕托管供演示，不必测记读数）。 5、改变流量2次，重复上述测量。其中一次阀门开度大到使19号测管液面接近标尺零点。 五、实验结果处理与要求 1.有关常数记录表 均匀段D 1= cm 缩管段D 2= cm 扩管段D 3= cm
水力学实验
水力学实验 实验一流线演示实验 一、演示目的 1、通过演示进一步了解流线的基本特征。 2、观察液体流经不同固体边界时的流动现象。 二、演示原理 流场中液体质点的运动状态，可以用迹线或流线来描述，迹线是一个液体质点在流动空间所走过的轨迹。流线是流场内反映瞬时流速方向的曲线，在同一时刻，处在流线上所有各点的液体质点的流速方向与该点的切线方向相重合，在恒定流中，流线和迹线互相重合。在流线仪中，用显示液（自来水、红墨水），通过狭缝式流道组成流场，来显示液体质点的运动状态。整个流场内的“流线谱”可形象地描绘液流的流动趋势，当这些有色线经过各种形状的固体边界时，可以清晰地反映出流线的特征及性质。 三、演示设备 演示设备如图所示，它们分别显示二种特定边界条件下的流动图象。 （a）可显示机翼绕流流场中流体的流动形态。 （b）可显示实用堰溢流的流动形态。 演示仪均由有机片制成狭缝式流道，其间夹有不同形状的固体边界。在演示仪的左上方有两个盛水盒，一个装自来水，一个装红色水，两盒的内壁各自交错开有等间距的小孔通往狭缝流道，流道尾部装有调节阀。 流线仪简图 1、盛水盒 2、机翼 3、弯道 4、机翼角度调节开关 5、狭缝流道 6、泄水调节阀 7、实用堰 四、演示方法 1、首先打开演示仪的排气夹和尾部的调节夹进行排气，待气排净后拧紧调节夹，并将上方的两个盛水盒装满自来水；
图１－1 2、将装有自来水的两个盛水盒其中的任一个滴少许红墨水搅拌均匀； 3、调节尾部控制夹，可使显示液达到最佳的显示效果； 4、待整个流场的有色线（即流线）显示后，观察分析其流动情况及特征； 5、演示结束后，倒掉演示液，并将仪器冲洗干净待用。 五、思考题 1、 流线的形状与边界有否关系？ 2、 流线的曲、直和疏、密各反映了什么？ 实验二 静水压强量测实验 一、目的要求 1、量测静水中任一点的压强； 2、测定另一种液体的密度； 3、要求掌握U 形管和连通管的测压原理以及运用等压面概念分析问题的能力。 二、实验设备 1与2测压管注入油，3与4注入水，二者的液体不能混 三、实验步骤及原理 1、打开通气孔，使密封水箱与大气相通，则密封箱中表面压强p 0等于大气压强p a 。那么开口筒水面、密封箱水面及连通管水面均应齐平。 2、关闭通气孔，将开口筒向上提升到一定高度。水由开口筒流向密封箱，并影响其它测压管。因此，密封箱中空气的体积减小而压强增大。待稳定后，

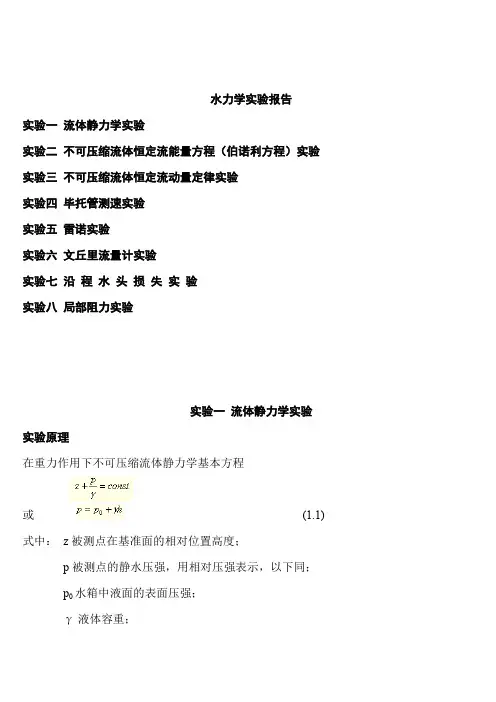

水力学实验报告思考题答案
水力学实验报告 实验一流体静力学实验 实验二不可压缩流体恒定流能量方程（伯诺利方程）实验实验三不可压缩流体恒定流动量定律实验 实验四毕托管测速实验 实验五雷诺实验 实验六文丘里流量计实验 实验七沿程水头损失实验 实验八局部阻力实验 实验一流体静力学实验 实验原理 在重力作用下不可压缩流体静力学基本方程 或 (1.1) 式中：z被测点在基准面的相对位置高度； p被测点的静水压强，用相对压强表示，以下同； p0水箱中液面的表面压强； γ液体容重；
h被测点的液体深度。 另对装有水油（图1.2及图1.3）U型测管，应用等压面可得油的比重S0有下列关系： (1.2) 据此可用仪器（不用另外尺）直接测得S0。 实验分析与讨论 1.同一静止液体内的测管水头线是根什么线？ 测压管水头指，即静水力学实验仪显示的测管液面至基准面的垂直高度。测压管水头线指测压管液面的连线。实验直接观察可知，同一静止液面的测压管水头线是一根水平线。 2.当P B<0时，试根据记录数据，确定水箱内的真空区域。 ，相应容器的真空区域包括以下三部分： (1)过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。 (2)同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。 (3)在测压管5中，自水面向下深度某一段水柱亦为真空区。这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。 3.若再备一根直尺，试采用另外最简便的方法测定γ0。 最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h0，由式，从而求得γ0。 4.如测压管太细，对测压管液面的读数将有何影响？
