人防测压管及密闭套管预埋作业指导书
人防套管预留预埋技术交底
表C2-1
编 号
***
工程名称
*****
交底日期
*****
施工单位
******
分项工程名称
****
交底提要
******
交底内容：
1、材料准备：钢管、钢板材质要求使用Q235钢，焊条使用E4303焊条，无缝钢管管径、壁厚符合要求（见套管加工尺寸表）。管材检查无弯曲、锈蚀，无飞刺、重皮及凹凸不平现象。钢板平整，无锈蚀、凹凸不平现象，厚度符合要求。
2、机具准备：电焊机、电焊工具、气焊工具、砂轮锯、手锯、钢卷尺、水平尺、线坠、粉笔，小线等。
3、作业条件：墙体钢筋绑扎基本完成，墙体标高控制线已经明确。
4、安装准备：套管预留前必须熟悉施工图纸，根据图纸要求，绘制不同规格套管安装的准确位置详图。掌握施工现场各种标高、位置控制线，以便准确定位。
5、套管加工：
5.1根据图纸要求，计划所需套管数量，结合规范要求确定每种套管的加工尺寸。
5.1通风预埋管采用钢板焊制，管壁厚度为4mm，长度同墙厚，密闭肋使用厚度5mm钢板焊制，高度不小于50mm（具体形式见附图1）。
5.2水暖管道预留套管采用无缝钢管焊制，长度同墙厚，翼环使用厚度10mm钢板焊制，高度不小于55mm（具体形式见附图2）。
5.3预埋超压测压管使用热镀锌钢管制作，管径DN15，测压管两端距墙≥100mm处下返200mm，且室内管段预留丝头加管箍丝堵进行保护。密闭肋密闭肋尺寸为200*200，密闭肋位于墙中（具体形式见附图3）。
5.4气密测量管使用热镀锌钢管制作，管径DN50，测压管两端分别出墙50mm，测压管两端预留丝头加管箍丝堵进行保护。密闭肋使用厚度10mm钢板焊制，密闭肋尺寸为200*200，密闭肋位于中间（具体形式见附图4）。
人防密闭套管预埋要求
人防密闭套管预埋要求
人防密闭套管预埋是指在建筑物的施工过程中，在墙体内预留一定的管线空间，用于日后安装通信、电力、燃气等管线。
人防密闭套管预埋具有保护管线、提高施工效率和美化墙体等优点。
下面将详细介绍人防密闭套管预埋的要求。
其次，人防密闭套管预埋的管道布置应合理、统一、根据需要预埋的管线种类和数量，应进行管道布置的设计，确保各类管线能够顺利安装，并能够保证管线在日后的维护和维修工作中便利进行。
同时，预埋管道的布置应统一，避免管线交错、杂乱的情况出现。
此外，人防密闭套管预埋还应考虑以下几个方面的要求：
1.预埋管道的数量和规格应根据工程设计需要进行确定，避免过多或不足。
2.预埋管道的布置应符合施工方案，确保施工顺利进行。
3.预埋管道的埋深应符合设计要求，一般应在地面以下预留一定的距离。
4.预埋管道应垂直于地面铺设或埋设，避免过分弯曲或者倾斜。
5.预埋管道应避开其他基础和构件，避免对其产生影响。
6.预埋管道应留有适当的余量，方便后续的连接和使用。
7.预埋管道应进行保护，避免受到损坏或者腐蚀。
总之，人防密闭套管预埋要求建筑方和施工方严格按照相关标准和规范进行操作，确保预埋管道的质量和性能符合要求。
合理布置、选择合适
的材料和保护措施，能够保证预埋管道的使用性能和使用寿命。
在人防工程建设中，预埋管道的设计和施工要求应引起足够的重视，尽可能做到完美预埋，减少以后的破坏和损失。
人防工程施工要点作业指导书
一．人防工程的主体施工，是整个工程施工的重点，也是人防质量监督站抽查重点。
在施工过程中应从以下几个方面把关。
1.人防区底板(分为梁板基础和筏板基础）在绑扎钢筋过程中需要注意梁板基础从底梁面筋下穿过，拉结筋挂法500*500㎜梅花状布置，两端弯到135°。
如下图所示：2.防爆地漏，排水管预埋，现场底板钢筋和墙体钢筋绑扎完后进行安装固定，并且规格、尺寸、材质标高和做法必须与图纸相符。
3染毒集水井应绑出钢筋子口。
如下图所示：4人防门槛地梁钢筋施工应按照结构图施工大样的标高进行绑扎固定。
如下图：①人防门固定门槛：完成面与门槛面必须有150mm高差，才能保证门扇的安装和开启。
②人防门活动门槛：完成面与门槛面持平，才能保证门扇的安装和开启。
5、人防门框及战时封堵框的上下梁四个角要加斜加筋：当墙厚小于或等于400mm时每个角两根Φ16钢筋，当墙宽大于400mm，每个角加三根Φ16的钢筋。
如下图所示：6.人防底板，墙体，顶板后浇带设止水钢板应避开人防门位置。
在外墙止水钢板穿过墙柱钢筋箍筋，箍筋应焊接在止水钢板上，人防水池同上做法做法。
止水钢板的宽度要大于或等于300mm。
如下图所示：7.内、外墙的T字搭接处，横向钢筋一定要伸到外墙的外侧钢筋处。
墙体钢筋在底板内的插筋，底板内必须有两道横向钢筋，并且其中要有一道压筋。
8.人防特性墙体（外墙、临空墙、密闭墙、防护密墙）严禁使用对拉的pvc套管螺杆和水泥预制块。
在模板加固施工过程中应采用止水限位拉杆。
9.人防墙上的所有预留、预埋短管及套管都要有相应穿透模板的出墙长度。
（水管不小于40mm，电线、电缆管不小于30-50mm，风管不小于100mm）。
当消防管，给排水管径大于300㎜在套管出墙面两侧位置加焊抗力片。
及风水电预埋套管的加强筋做法如图所示：10.在人防特性墙上，所有的电线、电缆暗埋管，原则上应为镀锌钢管，并且，暗埋管的直径不得大于DN32。
人防特性墙上不允许预埋或嵌墙暗装大于86的接线盒和配电箱。

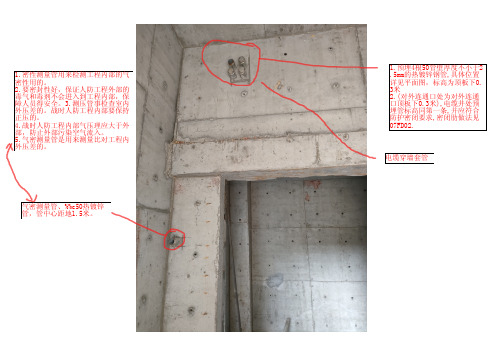

人防地库中电缆套管及气密测压管现场照片及文字说明
气密测量管、%%c50埋4根50管壁厚度不小于2 .5mm的热镀锌钢管,具体位置 详见平面图，标高为顶板下0. 3米 2.(对外连通口处为对外连通 口顶板下0.3米),电缆井处预 埋管标高同第一条,并应符合 防护密闭要求,密闭肋做法见 07FD02.
电缆穿墙套管
1.密性测量管用来检测工程内部的气 密性用的。 2.要密封性好，保证人防工程外部的 毒气和毒剂不会进入到工程内部，保 障人员得安全。3.测压管事检查室内 外压差的。战时人防工程内部要保持 正压的。 4.战时人防工程内部气压理应大于外 部，防止外部污染空气流入。 5.气密测量管是用来测量比对工程内 外压差的。
人防工程施工预埋(3篇)
第1篇一、预埋工程内容1. 给排水预埋（1）外墙、水池刚性防水套管与柔性防水套管：在施工过程中，应根据设计要求，预留相应数量的防水套管，确保人防工程在战时防水性能。
（2）人防区穿防护墙密闭套管与防护密闭套管：在穿墙和楼板处预埋防护密闭套管，确保人防工程在战时防护性能。
（3）人防防爆地漏及其管道安装：按照规范要求，安装防爆地漏及其管道，确保人防工程在战时排水畅通。
（4）其它穿剪力墙、穿梁及楼板一般套管：根据设计要求，预留一般套管，方便战时维修和更换。
2. 电气预埋（1）强弱电电线导管、接线盒、开关盒预留预埋：采用镀锌钢管或PVC管，按照设计要求预留电线导管、接线盒、开关盒。
（2）人防防护密闭套管及预留通信、采样检测管等：预留防护密闭套管，确保战时通信、采样检测等设施的正常使用。
（3）防雷接地焊接施工及接地点、等电位点、测试点预留：按照规范要求，进行防雷接地焊接施工，预留接地点、等电位点、测试点。
3. 通风预埋（1）预留穿剪力墙孔洞：根据设计要求，预留穿剪力墙孔洞，方便战时通风管道的安装。
（2）人防预留套管及口部穿防护墙风管制作安装：预留人防套管，制作安装口部穿防护墙风管，确保战时通风畅通。
二、施工注意事项1. 预埋工程需在土建施工过程中进行，与土建专业密切配合，确保预留预埋的准确性。
2. 预埋工程材料应符合国家相关标准，保证工程质量和安全。
3. 预埋工程施工过程中，应严格按照设计要求进行，确保预埋位置、尺寸、标高等符合规范。
4. 预埋工程完成后，应进行验收，确保预埋工程符合设计要求。
5. 施工过程中，应加强现场管理，确保施工安全和质量。
总之，人防工程施工预埋是确保人防工程在战时能够正常使用的关键环节。
施工过程中，需严格按照规范和标准进行，确保工程质量和安全。
同时，要加强现场管理，提高施工效率，为我国国防事业做出贡献。
第2篇一、预留预埋管道1. 给排水管道：人防工程中的给排水管道包括生活用水管道、消防用水管道、排水管道等。
1#人防预埋套管技术交底
表C2—2施工技术交底记录施工单位：山西八建集团有限公司2014年9月23 日编号：001工程名称山西翔建、御景华府房地产项目交底项目地下室人防工程给排水、消防、通风及排烟系统施工共1页第1页交底内容：地下室人防工程给排水、消防、通风及排烟系统预留预埋管技术交底一、给排水、消防工程1、穿越人防围护结构墙体和顶板的管道均应加设钢性防水套管。
（1）、穿墙管道防水及密闭处理套管加焊止水环法，在管道穿过防水混凝土结构处，预埋套管，套管中间加焊止水环，止水环应与套管满焊且严密（δ≥5，b≥50）；防水套管内径要比管道外径大30mm-50mm，穿楼板套管下端与楼面平齐，上端高出建筑地面20mm ,厕所间高出50mm。
穿墙套管两端与墙面平齐，套管与管道间的空隙用油麻填实，并用沥青灌平。
（2）配合预留预埋预留前应核对结构图与管道施工图，如有不符应及时向设计提出；预留后对所有预留洞及预埋件情况进行坐标、标高、管径等的核对、检查并做好详细的技术复核记录。
2、穿越人防围护结构内墙体的管道均应采用普通钢套管。
普通钢套管内外均涂刷防锈漆一道，在墙体配筋时将套管及时预埋到墙体里，待套管校正无误后必须进行对套管固定，避免发生位移，套管与管道间的空隙用油麻填实，并用沥青灌平。
3、接地漏的重力排水管道采用镀锌钢管，螺纹连接，管道伸进集100mm并接管至坑底200mm，地漏上口标高低于地平面5-10mm，盖板应能在地漏支口内灵活转动，明露管道刷两道沥青漆。
管道预埋时与土建密切配合。
4、套管及管道预埋时位置要准确、牢固、无遗漏，在浇注混凝土过程中派专人配合校对，看管埋件，以免移位、变形。
二、通风及排烟工程1、穿墙风管预埋应按人防设计要求安装。
通风管道穿人防围护结构及密闭墙体预埋管为直接预埋管，外径与风管外径一样，预埋管必须用3mm厚钢板密闭处理焊接。
预埋长度为500mm，两端各出混凝土墙体100mm，中间双面满焊密闭肋（δ≥5，b≥50），不得用现成钢管截断代替。
地下室人防给排水套管预留预埋技术交底
中国建筑项目管理表格分项工程技术交底卡表格编号CSCEC-PM-0803工程名称及编码半岛名邸（西区）楼栋号12#~14#楼分项工程名称套管预留预埋工程量分包公司河北成源劳务分包有限公司负责人交底内容：一、施工准备1．图纸、图集与规范（1）《采暖通风与空气调节设计规范》GB50019-2003（2）《通风空调工程施工质量验收规范》GB50243-2002（3）《建筑给水排水及采暖工程施工质量验收规范》GB50242-2002（4）《防空地下室通风设备安装》07FK02（5）《防空地下室给排水设施安装》07FS022．材料控制材质为钢板卷管套管，厚度必须满足国家标准与设计要求。
3. 施工机具与施工人员根据现场施工进度，配置相应的施工机具，如电焊机、砂轮切割机、等离子切割机、钢卷尺、灭火器等。
编制劳动力进场计划，根据进度计划适时增加劳动力。
二、施工进度要求第 1 页共8 页第 2 页共8 页2、刚性防水穿墙套管预留（1）地下室穿墙与穿楼板套管均采用刚性防水套管，具体制作方法见下图：（2）施工班组在施工前应认真理解施工图纸、规范与图集，结合现场情况，确定安装的位置与套管的规格型号，避免出现不必要的返工。
（3）翼环与穿墙短管的结合部位应双面施焊，双面施焊过程中要保证止水环不变形、无夹渣、咬肉等现象。
焊缝要求饱满、均匀、严密。
（4）套管在安装前需除锈、清除焊渣，用磨光机清除毛刺，并在内刷红丹防锈漆两道。
（5）选用适当的塑料袋装入锯末、泡沫塑料等，塞进套管并填实，在套管两侧用彩条布封好，并用钢丝扎牢，然后分规格堆放整齐。
第 4 页共8 页（6）套管安装时，如需截断结构钢筋，需事前与土建协商加固措施后实施。
钢筋应绑扎成“#”字型将套管固定牢靠，并与套管点焊，防止套管发生偏移。
3、气密测量管（1）本工程人防区域每个口部的防毒通道、密闭通道的防护密闭门门框墙、密闭门门框墙上设置DN50的气密测量管，要求用镀锌钢管制作。
人防工程预埋套管施工方案
人防工程预埋套管施工方案一、工程概况人防工程作为城市建设中的重要组成部分，其施工质量关系到城市居民的生命安全和财产安全。
而在人防工程中，预埋套管是其中非常重要的一部分，主要用于将电缆、管道等设施埋入地下，起到固定和保护的作用。
因此，对于预埋套管的施工方案，需严谨细致地进行规划和执行，以保证施工质量，保障人防工程的安全和稳定。
二、施工前的准备工作1. 施工图纸的审查：在施工前，首先需要对施工图纸进行认真审查，确保施工图纸与设计要求相符，没有出现疏漏和错误。
2. 材料和设备的准备：根据施工图纸和设计要求，准备好所需要的各种材料和设备，并对其进行全面检查，确保材料和设备的质量和完好。
3. 现场勘察和测量：对施工的现场进行详细的勘察，确定套管的布设位置和套管的尺寸，同时对现场进行精确的测量，确保套管的布设位置和尺寸的准确性。
4. 安全措施的制定：在施工前，需要对工程现场进行安全检查，制定好相应的安全措施，保障施工期间的安全。
三、施工方案的制定1. 确定施工顺序：根据勘察和测量的结果，确定好套管的布设位置和尺寸，然后制定好施工的顺序。
2. 施工队伍的组织：确定好施工队伍的组织架构和分工，保证施工人员的专业性和质量。
3. 施工工艺的选择：根据预埋套管的具体要求，选择合适的施工工艺，包括挖掘、布设、固定和保护等环节。
4. 施工周期的安排：根据施工的具体情况，合理安排施工的周期和进度，确保施工质量和进度。
四、施工具体操作1. 确定布设位置：根据勘察和测量的结果，确定好套管的布设位置，然后进行标识和固定。
2. 开挖土方：根据套管的布设位置，进行土方的开挖，确保开挖的深度和宽度符合设计要求。
3. 套管的布设：根据设计要求，将套管按照预定位置进行布设，并进行固定和连接。
同时，需要对套管进行检查和维护，确保套管的质量和稳定性。
4. 完成土方的回填：在套管布设完成后，对土方进行回填，并进行压实和整平，确保土方的稳定和牢固。
人防安装预留预埋施工方案
一、项目概述本项目为某地区人防工程，主要包括地下室、防护密闭区、通风系统、给排水系统、电气系统等。
为确保人防工程的施工质量和安全，特制定本预留预埋施工方案。
二、施工准备1. 施工图纸：熟悉人防工程施工图纸，了解各系统的预留预埋要求。
2. 材料设备：准备好施工所需的各类材料、设备，如套管、预埋件、电线导管、电缆等。
3. 人员组织：成立施工队伍，明确各工种人员职责。
4. 施工现场：确保施工现场安全、整洁，满足施工要求。
三、施工方法1. 预留预埋施工流程：（1）根据施工图纸，确定预留预埋位置、尺寸、数量等。
（2）在土建施工过程中，根据预留预埋要求，提前进行预埋。
（3）安装套管、预埋件等。
（4）检查预留预埋质量，确保符合要求。
2. 各系统预留预埋施工要点：（1）给排水系统：1）外墙、水池刚性防水套管与柔性防水套管：采用焊接钢管或钢板卷管，管壁厚度应符合相关规范规定。
2）人防区穿防护墙密闭套管与防护密闭套管：采用镀锌钢管，管径根据实际情况确定。
3）人防防爆地漏及其管道安装：按照07FS02（人防水）规定进行安装。
（2）电气系统：1）强弱电电线导管、接线盒、开关盒预留预埋：电线导管主要为镀锌钢管，有少部分PVC管。
2）人防防护密闭套管及预留通信、采样检测管等：采用镀锌钢管，管径根据实际情况确定。
3）防雷接地焊接施工及接地点、等电位点、测试点预留：按照相关规范进行施工。
（3）通风系统：1）预留穿剪力墙孔洞：按照施工图纸要求预留孔洞。
2）人防预留套管及口部穿防护墙风管制作安装：采用镀锌钢管，管径根据实际情况确定。
四、质量控制1. 材料质量：确保所用材料符合国家相关标准和规范。
2. 施工质量：严格按照施工图纸和规范要求进行施工，确保预留预埋质量。
3. 工程验收：预留预埋完成后，进行质量检查和验收，确保符合要求。
五、安全措施1. 施工人员必须佩戴安全帽、安全带等防护用品。
2. 施工现场设置警示标志，确保施工安全。
3. 施工过程中，注意防止交叉作业，确保施工安全。
人防工程套管预埋施工方案
人防工程套管预埋施工方案一、施工前准备：1. 组织编制施工方案：施工单位应根据工程设计图纸，结合现场实际情况，制定详细的施工方案，并报相关部门审核批准。
2. 确定施工人员：施工单位应组织技术骨干和相关施工人员，对其进行岗前培训，熟悉施工流程和要求，确保施工人员具备相关的技能和安全防护知识。
3. 准备施工材料和设备：根据施工方案确定所需的施工材料和设备，并进行采购和调配，确保施工进行顺利。
4. 确定施工现场：确定施工的具体位置和范围，做好现场规划和布置，确保施工安全和顺利进行。
5. 做好施工前的准备工作：清理施工现场，确定安全防护措施，做好施工通道和场地标识，确保施工进行顺利。
二、施工工艺：1. 地面布置：根据设计要求，确定套管的位置和布置方式，进行地面的标线和标示，确保套管预埋的精准度和准确性。
2. 开挖施工：根据地面标线，在套管位置进行开挖作业，确定开挖深度和宽度，并做好施工现场的安全防护。
3. 安装套管：根据设计要求，选用合适的套管材料，进行套管的安装和固定，确保套管的牢固性和稳定性。
4. 填充固定：进行套管的填充和固定，选用符合设计要求的填充材料，进行填充作业，并进行固定处理，确保套管的牢固和稳定。
5. 现场验收：对施工完成的套管进行现场验收和质量检查，确保套管的安全性和可靠性。
6. 施工过程中的安全防护：做好施工过程中的安全防护工作，确保施工人员的安全和施工设备的合理使用，防止施工中的事故发生。
三、施工后的整理和清理：1. 清理施工现场：对施工现场进行整理和清理，清除施工垃圾和残留物，使施工现场恢复整洁和安全。
2. 汇总资料和填写记录：对施工过程中的资料和记录进行汇总和整理，包括施工方案、施工记录、验收报告等，做好相关资料的保存和归档工作。
3. 返修处理：对施工中出现的质量问题和安全隐患进行返修处理，确保施工质量和安全性。
四、施工质量和安全管理：1. 质量监督和检查：建立质量监督和检查制度，对施工过程中的质量进行监督和检查，确保施工质量符合设计要求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
人防测压管及密闭套管预埋作业指导书
人防测压管及密闭套管预埋作业指导书
1.系统概况
清洁间、开水间、电梯机房、配电间、地下车库设置机械排风系统，自然进风。
人防测压管预埋至防护密闭门外的通道内,穿越密闭墙的风管要求采取密闭防护措施。
2.材料要求：
2.1密闭套管采用普通钢板焊接制作，钢板的品种、规格、厚度应符合设计和现行国家产品标准，并应有出厂合格证书和质量鉴定文件，普通钢板厚度应符合规范要求δ＝3mm。
2.2人防测压管选用DN15热浸镀锌钢管制作；
2.3.安装测压装置用的木砖尺寸为50ｘ50ｘ100，应用沥青油浸泡做防腐处理。
2.4.密闭套管的密闭盘采用δ＝5mm普通钢板；测压管密闭盘采用δ＝3mm普通钢板
2.5.普通钢板表面应平整、光滑、厚度均匀，并有紧密的氧化铁薄膜，不得有裂纹、结疤等缺陷。
3.主要机具：
氧气、乙炔装置，电焊机，砂轮锯，鎯头，划规，钢板尺，划针，卷圆机，套丝板，钢卷尺，剪板机，水平尺。
4.操作工艺：
4.1.穿越人防密闭墙的风管均必须采取防护密闭措施，不得预留孔洞后安装，配合土建按图直接在密闭墙内浇注密闭套管，严禁遗漏和事后剔凿，穿越防护区内墙的风管应积极配合土建准确的预留孔洞。
4.2.人防测压管选用DN15镀锌管制作，预埋在防护密闭门外的通道内，测压管穿越人防地下室顶板处加一道直径60mm，δ＝3mm 厚钢板密闭环，双面焊接。
测压管安装时，两段丝扣应用管箍保护，以保证丝扣完好，方便于以后施工工序。
4.3.人防测压管室外端应预留150ｘ150铁盒，内部塞满填料并做好标记，以防止拆模后找位置困难，造成大面积剔凿。
4.4.人防测压管室内端预留50×50×100沥青木砖四个，用于安装减压装置，具体尺寸参见《防空地下室通用图集》FT-121。
4.
5.密闭套管长度为:密闭墙厚度+200mm，密闭盘钢板厚度δ=5mm，密闭盘宽度3cm，密闭盘必须进行双面焊接，密闭盘置于套管正中位置。
4.6.密闭套管在安装前应清理除锈，密闭套管内需刷环氧改性漆，密闭套管外面除锈但是不刷油，以保证其与混凝土紧密结合。
5.质量标准
5.1.主控项目：
5.1.1穿越人防密闭墙的风管均必须采取密闭防护措施，结构施工时不得泄漏。
5.1.2测压管预埋时应做明显标识，以备安装阶段寻找位置方便。
5.1.3测压管及人防密闭套管的安装位置应符合设计和规范要求，准确无误。
5.2.一般项目：
5.2.1焊口应平整，不应有裂缝、凸瘤、穿透、夹渣、气孔等缺陷。
焊接后板材的变形应矫正，并清理干净杂物。
5.2.2测压管及人防密闭套管应安装牢固，水平度、垂直度、防锈防腐等应符合设计和规范要求。
6.成品保护
6.1.钢板、型钢或密闭套管成品等应置于平整、无积水场地，并有防雨雪措施；
6.2.装卸搬运时应轻拿轻放，以防造成密闭套管变形，损坏成品。
6.3.测压管预留时要有明显标识，以防止寻找位置时造成大面积剔凿。
6.4.测压管及密闭套管安装完以后,在土建浇筑混凝土前应做好保护措施，并及时校正核对位置和数量，以防止人为或无意损坏或移位。
