建筑电气工程预算

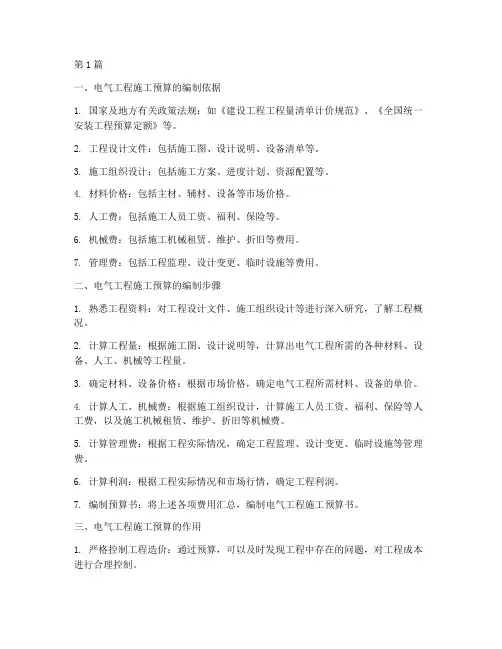

电气工程施工预算(3篇)
第1篇一、电气工程施工预算的编制依据1. 国家及地方有关政策法规：如《建设工程工程量清单计价规范》、《全国统一安装工程预算定额》等。
2. 工程设计文件：包括施工图、设计说明、设备清单等。
3. 施工组织设计：包括施工方案、进度计划、资源配置等。
4. 材料价格：包括主材、辅材、设备等市场价格。
5. 人工费：包括施工人员工资、福利、保险等。
6. 机械费：包括施工机械租赁、维护、折旧等费用。
7. 管理费：包括工程监理、设计变更、临时设施等费用。
二、电气工程施工预算的编制步骤1. 熟悉工程资料：对工程设计文件、施工组织设计等进行深入研究，了解工程概况。
2. 计算工程量：根据施工图、设计说明等，计算出电气工程所需的各种材料、设备、人工、机械等工程量。
3. 确定材料、设备价格：根据市场价格，确定电气工程所需材料、设备的单价。
4. 计算人工、机械费：根据施工组织设计，计算施工人员工资、福利、保险等人工费，以及施工机械租赁、维护、折旧等机械费。
5. 计算管理费：根据工程实际情况，确定工程监理、设计变更、临时设施等管理费。
6. 计算利润：根据工程实际情况和市场行情，确定工程利润。
7. 编制预算书：将上述各项费用汇总，编制电气工程施工预算书。
三、电气工程施工预算的作用1. 严格控制工程造价：通过预算，可以及时发现工程中存在的问题，对工程成本进行合理控制。
2. 合理安排施工进度：预算可以明确工程所需资源，为施工进度提供有力保障。
3. 优化资源配置：根据预算，合理安排人力、物力、财力等资源，提高施工效率。
4. 为工程结算提供依据：预算是工程结算的重要依据，有助于确保工程款的合理支付。
5. 促进施工企业内部管理：预算的编制和执行，有助于提高施工企业内部管理水平。
总之，电气工程施工预算是确保电气工程顺利进行的重要手段。
通过对工程量的计算、材料价格的确定、人工费和机械费的测算，以及管理费和利润的设定，编制出合理的预算，有助于提高电气工程施工质量和效益。
建筑电气工程预算电子教案
建筑电气工程预算电子教案一、教学目标1. 了解建筑电气工程预算的基本概念和重要性。
2. 掌握建筑电气工程预算的编制方法和步骤。
3. 熟悉建筑电气工程预算的常用术语和规范。
4. 能够运用建筑电气工程预算的知识进行实际工程预算。
二、教学内容1. 建筑电气工程预算的基本概念定义：建筑电气工程预算是在建筑工程项目中，对电气工程所需的材料、设备、人工等费用进行预测和计算的过程。
重要性：合理安排预算，有利于项目的顺利实施和成本控制。
2. 建筑电气工程预算的编制方法收集资料：了解工程项目的相关资料，包括设计图纸、技术要求、工程量清单等。
确定预算定额：根据工程项目的特点和需求，选择合适的预算定额和计价规则。
计算工程量：根据设计图纸和工程量清单，准确计算电气工程的各项工程量。
编制预算表格：根据计算的工程量和相关单价，编制预算表格，包括材料费、设备费、人工费等。
三、教学方法1. 讲授法：讲解建筑电气工程预算的基本概念、编制方法和步骤。
2. 案例分析法：分析实际工程案例，让学生更好地理解和掌握建筑电气工程预算的知识。
3. 实践操作法：引导学生参与实际工程预算的编制，提高学生的实际操作能力。
1. 教材：准备有关建筑电气工程预算的教材和参考书籍。
2. 设计图纸：准备一些建筑电气工程的设计图纸，用于讲解和分析。
3. 计算软件：准备建筑电气工程预算的计算软件，用于实践操作。
五、教学评价1. 课堂问答：通过提问方式检查学生对建筑电气工程预算基本概念的理解。
2. 练习题：布置一些练习题，让学生运用所学知识进行计算和编制预算。
3. 课程报告：让学生选择一个实际工程案例，进行建筑电气工程预算的编制，作为课程报告。
六、教学内容1. 建筑电气工程预算的常用术语和规范了解建筑电气工程预算中常用的术语，如：电缆、电线、配电箱、开关等。
熟悉建筑电气工程预算的规范和标准，如：GB 50057-2010《建筑电气设计规范》。
2. 建筑电气工程预算的审核和修改掌握预算审核的方法和步骤，确保预算的准确性和合理性。
建筑水电安装工程预算电气设备工程预算
4.1.2.4 电机
电机是发电机和电动机的统称，建设工程中所 称的电机是指电动机。电机种类较多，按照所供电
直流电机主要用于调速要求较高或需要较大启
交流电机用途广泛，按照所供电源不同分为单
4.1.2 电器设备安装工程简介
4.1.2.1 变配电工程
变配电工程是对变、配电系统中的变配电设备
变配电设备是变电设备和配备设备的总称，其 主要作用是变换电压和分配电能，由变压器、断路 器、开关、互感器、电抗器、电容器，以及高、低 压配电柜等组成。
变配电设备安装分室内、室外和杆上三种，一
（1） ①变压器搬运方式：单件重量在10t以内的变压
②变压器检查：一般采用汽车吊或链式起重机
③变压器干燥：变压器干燥时间的长短，取决 于变压器受潮程度以及选择的干燥工艺。变压器的
（2）断路器、隔离开关、负荷开关、电抗器、 电容器、高压配电柜等的搬运、安装一般采用机械
4.1.2.2 母线、绝缘子
（1） 在电流较大的场所采用，分为硬母线和软母线
两种。硬母线又称为汇流排，软母线又包括组合母 线
母线按照材质可分为铜母线、铝母线、钢母线
母线按形状可分为带形、槽型、封闭插接及重 型
（2） 主要作用是绝缘和固定母线和导线。可以分为
户内和户外两种，以及悬串式绝缘子。户内绝缘子 有1~4孔，户外绝缘子为1孔、2孔和4
绝缘子一般安装在高、低压开关柜上，母线桥
①低压针式绝缘子。在500V以下架空线路作绝
4.3.1.3 母线、绝缘子
（1）绝缘子安装以“10串（10个）”为定额计
建筑电气工程预算电子教案
建筑电气工程预算电子教案第一章：建筑电气工程预算概述1.1 预算的含义和作用1.2 建筑电气工程预算的分类1.3 建筑电气工程预算的编制流程1.4 建筑电气工程预算的注意事项第二章：建筑电气工程预算的基本原理2.1 预算编制的基本原则2.2 预算编制的基本方法2.3 建筑电气工程预算的编制依据2.4 建筑电气工程预算的编制步骤第三章：建筑电气工程预算的编制内容3.1 电气设备及材料的预算价格3.2 电气工程的施工方法及工艺3.3 电气工程的工程量计算3.4 建筑电气工程预算的编制示例第四章：建筑电气工程预算的审查与控制4.1 预算审查的含义和作用4.2 预算审查的内容和方法4.3 预算控制的原则和措施4.4 建筑电气工程预算的审查与控制示例第五章：建筑电气工程预算软件的应用5.1 预算软件的功能和特点5.2 预算软件的安装和操作5.3 建筑电气工程预算软件的应用实例5.4 建筑电气工程预算软件的注意事项第六章：建筑电气工程预算案例分析6.1 案例一：住宅楼电气工程预算编制6.2 案例二：商业综合体电气工程预算编制6.3 案例三：公共建筑电气工程预算编制6.4 案例四：工业厂房电气工程预算编制第七章：建筑电气工程预算的技巧与策略7.1 预算编制的技巧7.2 预算审查的技巧7.3 预算控制的策略7.4 建筑电气工程预算的优化方法第八章：建筑电气工程预算的创新发展8.1 预算编制方法的创新8.2 预算管理模式的创新发展8.3 建筑电气工程预算与BIM技术的融合8.4 建筑电气工程预算的未来发展趋势第九章：建筑电气工程预算的实务问题与解决方案9.1 预算编制中的常见问题及解决方法9.2 预算审查中的疑难问题及处理措施9.3 预算控制中的实际问题及应对策略9.4 建筑电气工程预算的信息化管理第十章：建筑电气工程预算的综合实训10.1 实训目的与要求10.2 实训内容与过程10.4 建筑电气工程预算实训案例解析重点和难点解析一、建筑电气工程预算的分类难点解析：不同类型预算的区别和适用范围，如何根据项目特点选择合适的预算类型。
电器工程安装施工预算(3篇)
第1篇一、项目概述本项目为某住宅小区的电器工程安装，包括住宅楼、地下车库、配电室等区域的电气线路、配电箱、灯具、插座、开关等设备的安装。
工程总预算为人民币XX万元，预计工期为XX个月。
二、预算编制依据1. 设计图纸：根据设计单位提供的电气工程图纸，结合现场实际情况，确定工程量及材料清单。
2. 材料价格：参考市场材料价格，结合供应商报价，确定材料单价。
3. 人工费：根据当地劳动力市场行情，结合施工人员资质，确定人工费单价。
4. 施工机械费：根据工程规模及施工机械需求，确定施工机械费。
5. 管理费：按照工程总预算的一定比例计算。
6. 风险预备费：按照工程总预算的一定比例计算。
三、预算编制内容1. 材料费：包括电缆、电线、配电箱、灯具、插座、开关、电线管、接线盒、桥架、穿线管等。
2. 人工费：包括施工人员工资、加班费、福利费等。
3. 施工机械费：包括吊车、切割机、电焊机、卷扬机等。
4. 管理费：包括项目管理、施工组织、质量监督、安全文明施工等。
5. 风险预备费：包括材料价格波动、施工过程中可能出现的意外情况等。
四、预算编制方法1. 工程量计算：根据设计图纸，结合现场实际情况，计算出各项工程量。
2. 材料价格确定：参考市场材料价格，结合供应商报价，确定材料单价。
3. 人工费确定：根据当地劳动力市场行情，结合施工人员资质，确定人工费单价。
4. 施工机械费确定：根据工程规模及施工机械需求，确定施工机械费。
5. 管理费及风险预备费确定：按照工程总预算的一定比例计算。
五、预算编制结果本项目电器工程安装施工预算为人民币XX万元，其中：1. 材料费：XX万元；2. 人工费：XX万元；3. 施工机械费：XX万元；4. 管理费：XX万元；5. 风险预备费：XX万元。
通过以上预算编制，可为项目施工提供合理的成本控制依据，确保工程顺利进行。
同时，在施工过程中，应严格控制成本，确保项目质量。
第2篇一、电器工程安装施工预算概述电器工程安装施工预算是指在工程开工前，根据设计图纸、施工方案、材料设备价格等因素，对电器工程安装施工过程中所需各项费用的预测和计算。
建筑电气工程预算电子教案
建筑电气工程预算电子教案第一章：建筑电气工程预算概述1.1 教学目标让学生了解建筑电气工程预算的定义和作用。
让学生掌握建筑电气工程预算的基本流程和原则。
1.2 教学内容建筑电气工程预算的定义和作用建筑电气工程预算的基本流程建筑电气工程预算的原则1.3 教学方法采用讲授法，讲解建筑电气工程预算的定义和作用，以及基本流程和原则。
采用案例分析法，分析实际建筑电气工程预算的案例，让学生更好地理解预算的流程和原则。
1.4 教学评估通过课堂提问，检查学生对建筑电气工程预算的定义和作用的理解。
通过案例分析，评估学生对建筑电气工程预算流程和原则的应用能力。
第二章：建筑电气工程预算的准备工作2.1 教学目标让学生了解建筑电气工程预算的准备工作。
让学生掌握建筑电气工程预算准备工作的方法和步骤。
2.2 教学内容建筑电气工程预算的准备工作建筑电气工程预算准备工作方法和步骤2.3 教学方法采用讲授法，讲解建筑电气工程预算的准备工作以及方法和步骤。
采用案例分析法，分析实际建筑电气工程预算的准备工作案例，让学生更好地理解预算准备工作的方法和步骤。
2.4 教学评估通过课堂提问，检查学生对建筑电气工程预算的准备工作的理解。
通过案例分析，评估学生对建筑电气工程预算准备工作方法和步骤的应用能力。
第三章：建筑电气工程预算的编制3.1 教学目标让学生了解建筑电气工程预算的编制。
让学生掌握建筑电气工程预算编制的方法和步骤。
3.2 教学内容建筑电气工程预算的编制建筑电气工程预算编制的方法和步骤3.3 教学方法采用讲授法，讲解建筑电气工程预算的编制以及方法和步骤。
采用案例分析法，分析实际建筑电气工程预算的编制案例，让学生更好地理解预算编制的方法和步骤。
3.4 教学评估通过课堂提问，检查学生对建筑电气工程预算的编制的理解。
通过案例分析，评估学生对建筑电气工程预算编制方法和步骤的应用能力。
第四章：建筑电气工程预算的审核4.1 教学目标让学生了解建筑电气工程预算的审核。
建筑电气工程预算书
建筑电气工程预算书1.项目概述本项目为一座商业综合体的电气工程。
项目总建筑面积为XXXX平方米，包括商场和写字楼两部分。
电气工程的主要内容包括供电系统、照明系统、通信系统和安全监控系统等。
2.项目成本估算2.1供电系统2.1.1建筑照明本项目采用LED照明灯具，共计XXX个。
每个照明灯具的单价为XXX 元。
预计照明系统的材料费用为XXX元。
2.1.2电气线路及设备共有XXX个电源插座，每个插座的单价为XXX元。
预计电源插座的材料费用为XXX元。
预计电缆费用为XXX元。
2.1.3配电装置配电装置的数量为XXX台，每台配电装置的单价为XXX元。
预计配电装置的材料费用为XXX元。
2.1.4电缆线路敷设预计电缆线路敷设的材料费用为XXX元。
2.1.5供电系统其他费用预计供电系统其他费用为XXX元。
2.2照明系统2.2.1室内照明本项目共有XXX个室内照明灯具，每个灯具的单价为XXX元。
预计室内照明系统的材料费用为XXX元。
2.2.2室外照明共有XXX个室外照明灯具，每个灯具的单价为XXX元。
预计室外照明系统的材料费用为XXX元。
2.2.3照明系统其他费用预计照明系统其他费用为XXX元。
2.3通信系统2.3.2网络通信共有XXX个网络插座，每个插座的单价为XXX元。
预计网络插座的材料费用为XXX元。
2.3.3通信系统其他费用预计通信系统其他费用为XXX元。
2.4安全监控系统2.4.1监控摄像本项目共有XXX个监控摄像头，每个摄像头的单价为XXX元。
预计监控摄像系统的材料费用为XXX元。
2.4.2报警系统共有XXX个报警探测器，每个探测器的单价为XXX元。
预计报警系统的材料费用为XXX元。
2.4.3安全监控系统其他费用预计安全监控系统其他费用为XXX元。
3.工程施工费用估算根据以上估算结果，将所有材料费用加总，并乘以施工比例系数，得到施工费用的估算值。
预计工程施工费用为XXX元。
4.建筑电气工程预算总结根据以上分项估算结果，预计建筑电气工程的总费用为XXX元。
电气工程施工造价预算
电气工程施工造价预算随着我国经济的快速发展，建筑行业也取得了显著的进步，其中电气工程作为建筑工程的重要组成部分，其施工造价预算也成为了建筑行业关注的焦点。
电气工程施工造价预算是指在电气工程施工前，根据施工图纸、工程量清单、施工方案等资料，对工程所需的材料、设备、人工、施工措施等费用进行预测和计算，为施工项目的招投标、合同签订、施工组织、成本控制等提供依据。
本文将从以下几个方面对电气工程施工造价预算进行详细介绍。
一、电气工程施工造价预算的组成1. 材料费用：包括电线电缆、配电柜、开关设备、插座、灯具等电气设备的材料成本。
在预算过程中，需要根据设计图纸和工程量清单，计算出各种材料的数量，并结合市场价格进行报价。
2. 设备费用：包括变压器、发电机、开关柜、电缆等大型设备的购置成本。
根据工程需求和技术参数，选择合适的设备型号和数量，并参考设备供应商提供的报价进行预算。
3. 人工费用：包括施工人员、技术人员、管理人员等的工资、福利和保险等费用。
根据工程规模、施工周期和劳动力市场价格，合理估算人工费用。
4. 施工措施费用：包括施工现场临时设施、施工安全防护、施工排水降水等费用。
根据施工方案和施工现场实际情况，计算出相应的施工措施费用。
5. 管理费用：包括项目管理费、质量检测费、环保费等。
根据工程规模和管理要求，合理估算管理费用。
6. 利润和税金：根据企业经营状况和工程所在地的税收政策，计算出利润和税金。
二、电气工程施工造价预算的方法1. 单价法：根据施工图纸和工程量清单，计算出各个分项工程的工程量，然后参照相应的定额单价，计算出直接工程费，最后汇总各项费用，得出总造价。
2. 实物量法：根据施工图纸和工程量清单，计算出各个分项工程的工程量，然后根据市场价格，计算出直接工程费，最后汇总各项费用，得出总造价。
3. 分类法：将电气工程分为若干个类别，如照明工程、动力工程、弱电工程等，然后根据各类工程的特征和工程量，分别计算出直接工程费，最后汇总各项费用，得出总造价。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《建筑电气工程预算》课程讲义新疆建设职业技术学院设备工程系二0一二年十月绪论一、本课程的性质和任务1、性质职业技能课2、任务合理确定和有效控制工程造价，使投资效益最大化熟悉电气安装工程预算定额，掌握电气安装工程量的计算方法，学会定额计价及清单计价两种计价方法，能够编制中小型建筑电气工程预算，具有使用预算软件编制工程造价的方法。
二、主要内容及相关知识1、主要内容定额的种类及使用，工程量计算规则，定额计价施工图预算编制，工程量清单计价，预算软件。
2、相关知识识图，建筑供电与照明，电气消防、安防等。
三、参考资料及相关网站参考资料：1、《全国统一安装工程预算定额》2000年第二册、第七册、第十三册2、《乌鲁木齐地区单位估价汇总表》2010年3、《建筑安装工程2010年乌鲁木齐地区单位估价表材料预算价格》4、《新疆维吾尔自治区建筑安装工程费用定额》2010年5、《建设工程工程量清单计价规范》GB50500---2008相关网站:中国工程造价网，筑龙网，新疆工程造价信息网。
四、课程安排及学习方法1、课程安排60学时，成绩评定：平时，理论考试，操作实训2、学习方法熟悉定额，收集价格，掌握两种计价方法，软件使用。
3、职业考试：二级建造师考试相关内容《施工管理》、《机电工程管理与实务》4、精品课程：自治区及学院精品课程《建筑电气工程预算》（1）学院精品课网站：（2）新疆建设职业技术学院168.192.100.50精品课建筑电气工程预算学习情境一电气安装工程施工图识读任务1.1 电气照明工程施工图识读一、基本建设项目划分单项工程单位工程分部工程分项工程子项工程新疆建设学院办公楼，电气照明工程，变配电工程，变压器安装变配电设备安装沿砖，混凝土结构明配电缆线路施工钢管敷设………………暗配电气照明工程配管工程电线管敷设沿钢模板（单位工程）照明线路PVC管敷设（子项工程）照明器具安装（分项工程）防雷接地装置安装（分部工程）二、建筑电气工程图的组成建筑电气工程图是应用非常广泛的电气图之一。
建筑电气工程图可以表明建筑电气工程的构成规模和功能，详细描述电气装置的工作原理，提供安装技术数据和使用维护方法。
随着建筑物的规模和要求不同，建筑电气工程图的种类和图纸数量也是不同，常用的建筑电气工程图主要有以下几类。
1．说明性文件（1）图纸目录。
内容有序号、图纸名称、图纸编号、图纸张数等。
（2）设计说明（施工说明）。
主要阐述电气工程设计依据、工程的要求和施工原则、建筑特点、电气安装标准、安装方法、工程等级、工艺要求及有关设计的补充说明等。
（3）图例。
即图形符号和文字代号，通常只列出本套图纸中涉及到的一些图形符号和文字代号所代表的意义。
（4）设备材料明细表（零件表）。
列出该项电气工程所需要的设备和材料的名称、型号、规格和数量，供设计概算、施工预算及设备订货时参考。
2．系统图系统图是表现电气工程的供电方式、电力输送、分配、控制和设备之间的相互联系及运行情况的图纸。
从系统图中可以粗略地看出工程的概貌。
系统图可以反映不同级别的电气信息，如变配电系统图、动力系统图、照明系统图、弱电系统图等。
3．平面图电气平面图是表示电气设备、装置与线路平面布置的图纸，是进行电气设备安装的主要依据。
电气平面图是以建筑平面图为依据，在图上绘出电气设备、装置及线路的安装位置，敷设方法等。
常用的电气平面图有变配电所平面图、室外供电线路平面图、动力平面图、照明平面图、防雷平面图、接地平面图、弱电平面图等。
4．详图（安装大样图）详图是表现电气工程中设备的某一部分的具体安装要求和施工做法的图纸。
三、阅读建筑电气工程图的一般程序阅读建筑电气工程图，除应熟悉建筑电气系统的组成，了解建筑电气工程图的特点外，还应该按照一定顺序进行阅读，才能比较迅速全面地读懂图纸，以完全实现读图的意图和目的。
一套建筑电气工程图所包括的内容比较多，图纸往往有很多张。
一般应按以下顺序依次阅读和作必要的相互对照阅读。
（1）看标题栏及图纸目录。
了解工程名称、项目内容、设计日期及图纸数量和内容等。
（2）看总说明。
了解工程总体概况及设计依据，了解图纸中未能表达清楚的各有关事项。
如供电电源的来源、电压等级、线路敷设方法、设备安装高度及安装方式、补充使用的非国标图形符号、施工时应注意的事项等。
有些分项局部问题是在各分项工程的图纸上说明的，看分项工程图纸时，也要先看设计说明。
（3）看系统图。
各分项工程的图纸中都包含有系统图。
如变配电工程的供电系统图、电力工程的电力系统图、照明工程的照明系统图以及电视、电话系统图等。
看系统图的目的是了解系统的基本组成，主要电气设备、元件等连接关系及它们的规格、型号、参数等，掌握该系统的基本概况。
（4）看平面布置图。
平面布置图是建筑电气工程图纸中的重要图纸之一，如变配电所电气设备安装平面图、电力平面图、照明平面图、防雷、接地平面图等，都是用来表示设备安装位置、线路敷设方法及所用导线型号、规格、数量、管径大小的。
在通过阅读系统图，了解了系统组成概况之后，就可依据平面图编制工程预算和施工方案，具体组织施工了。
所以对平面图必须熟读。
对于施工经验还不太丰富的同志，有必要在阅读平面图时，选择阅读相应的内容的安装大样图。
（5）看电路图和接线图。
了解各系统中用电设备的电气自动控制原理，用来指导设备的安装和控制系统的调试工作。
因电路图多是采用功能局法绘制的，看图时应依据功能关系从上至上或从左至右一个回路、一个回路的阅读。
若能熟悉电路中各电器的性能和特点，对读懂图纸将是一个极大的帮助。
在进行控制系统的配线和调校工作中，还可配合阅读接线图和端子图进行。
（6）看安装大样图。
安装大样图是按照机械制图方法绘制的用来详细表示设备安装方法的图纸，也是用来指导安装施工和编制工程材料计划的重要依据图纸。
特别是对于初学安装的同志更显重要，甚至可以说是不可缺少的。
安装大样图多是采用全国通用电气装置标准图集。
（7）看设备材料表。
设备材料表给我们提供了该工程使用的设备、材料的型号、规格和数量，是我们编制购置主要设备、材料计划的重要依据之一。
阅读图纸的顺序没有统一的规定，可以根据需要，自己灵活掌握，并应有所侧重。
有时一张图纸可反复阅读多遍。
为更好地利用图纸指导施工，使之安装质量符合要求，阅读图纸时，还应配合阅读有关施工及验收规范、质量检验评定标准以及全国通用电气装置标准图集，以详细了解安装技术要求及具体安装方法等。
四、建筑电气照明工程图实例1、阅读方法电气照明工程图是设计单位提供给施工单位从事电气照明安装用的图纸，在看电气照明工程图时，先要了解建筑物的整个结构、楼板、墙面、棚顶材料结构、门窗位置、房间布置等，在分析照明工程时要掌握以下内容：（1）照明配电箱的型号、数量、安装标高、配电箱的电气系统；（2）照明线路的配线方式、敷设位置、线路走向、导线型号、规格及根数；（3）灯具的类型、功率、安装位置、安装方式及安装高度；（4）开关的类型、安装位置、离地高度、控制方式；（5）插座及其他电器的类型、容量、安装位置、安装高度等。
有时图纸标注是不齐全的，施工者可以依据施工及验收规范进行安装。
一般开关安装高度距地1.32、工程实例下面以某住宅楼的建筑电气工程的照明工程为例，介绍照明工程的识图过程。
附图分别为电气照明工程图的系统图及其平面布置图。
从一、二层照明平面布置图中可以看出，电源380/220V采用电缆直接埋地进线，一梯一进线，进线电缆选用YJV-1kV-4×50由小区变电所引来，3根相线，1根中性线。
总配电箱有2个，AL1、AL2，分别设于各单元的一层楼梯间。
以AL1为例，可以看出电源从一层总配电箱的分路开关引出11个回路，分别送到各用户的户配电箱及供楼梯间照明。
总开关、分路开关采用施耐德公司的产品，规格见一、二单元住宅配电系统图所示。
各单元的用户配电箱除照明回路和空调插座外均采用带漏电保护功能的断路器,各开关也采用施耐德公司的产品。
、任务1.2 智能建筑工程施工图识读一、电气消防工程图实例1、区域火灾自动报警系统2、集中火灾自动报警系统3、控制中心报警系统从图例开始→设计说明→系统图→平面图→安装位置→标注→管线敷设方式等二、电缆电视工程图实例电缆电视系统的工程图纸主要有前端系统图、用户分配系统图、平面布置图、安装图等。
本例仅给出用户分配系统图及平面布置图。
1．用户分配系统图在电缆电视系统图中表明，有线电视干线先经分配器分成四条支路，每条支路根据实际情况串接不同的分支器，以满足不同的数量用户终端的需要。
在支路的末端需要安装终端电阻，阻值为75Ω。
用户终端输出电平要求控制在70±5dB范围内。
2．平面布置图平面布置图主要表述配线、穿管、敷设方式、设备位置及安装等，如弱电平面布置图所示。
每个单元均在楼梯间设有分支器箱。
干线采用SYKV-75-9同轴电缆穿φ25mm钢管墙内暗敷设。
分支器至各用户接线盒线路均为SYKV-75-5同轴电缆穿φ16mm塑料管，在墙内及地面内暗敷设。
三、电话通信工程图实例电话通信系统的工程图主要有电话通信系统图、平面布置图等。
1．系统图电话系统图是用来表述整个电话通信系统的基本构成的图纸。
由图可知，进线为HYA-30(2×0.5)电话电缆，电话交接箱ST0设于一层，各层分别设有电话分线盒，编号分别为1～5。
如从交接箱ST0至1号分线盒为25对电话电缆，1号分线盒容4量为30对，线序为1～30，用户独立电话门数为4门；2号分线盒的进线为20对电话电缆，容量为30对，线序为5～30，用户独立电话门数为4门；依此类推，可知其他的分线盒的参数，在此不再详细分析。
2．平面图电话平面图主要用来表述电话的配线、穿管、敷设方式及相关设备的安装位置等，相对动力照明平面图较简单，因此常将各弱电平面图画在一起，本例即如此。
从图中可以看出，电话分线箱的进线电缆为HYA-30(2×0.5),穿φ50mm钢管埋地面引入，每个用户设独立电话2 门，其配线均为RVB型导线，穿φ16mm塑料管，在墙内及地面下暗敷设。
某小区住宅楼电气施工图实例电气设计说明1．工程概况及设计依据1.1本工程为五层普通住宅楼，共两个单元，属三类建筑，建筑面积为××××m2。
