石墨聚苯板提供板材及原料

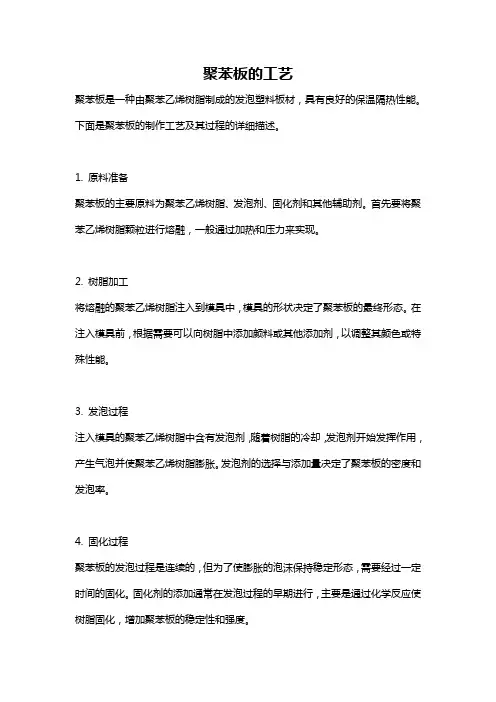

聚苯板的工艺
聚苯板的工艺聚苯板是一种由聚苯乙烯树脂制成的发泡塑料板材，具有良好的保温隔热性能。
下面是聚苯板的制作工艺及其过程的详细描述。
1. 原料准备聚苯板的主要原料为聚苯乙烯树脂、发泡剂、固化剂和其他辅助剂。
首先要将聚苯乙烯树脂颗粒进行熔融，一般通过加热和压力来实现。
2. 树脂加工将熔融的聚苯乙烯树脂注入到模具中，模具的形状决定了聚苯板的最终形态。
在注入模具前，根据需要可以向树脂中添加颜料或其他添加剂，以调整其颜色或特殊性能。
3. 发泡过程注入模具的聚苯乙烯树脂中含有发泡剂，随着树脂的冷却，发泡剂开始发挥作用，产生气泡并使聚苯乙烯树脂膨胀。
发泡剂的选择与添加量决定了聚苯板的密度和发泡率。
4. 固化过程聚苯板的发泡过程是连续的，但为了使膨胀的泡沫保持稳定形态，需要经过一定时间的固化。
固化剂的添加通常在发泡过程的早期进行，主要是通过化学反应使树脂固化，增加聚苯板的稳定性和强度。
5. 切割与修整在固化后，聚苯板需要进行切割和修整，以按照客户的要求得到特定尺寸和形状。
切割可以通过机械切割、切锯或电线切割等方式进行。
6. 表面处理聚苯板的表面通常需要进行处理，以增加其防水、抗紫外线和耐磨性等性能。
常见的表面处理方法包括喷涂、覆膜、涂层等。
7. 品质检验对于制成的聚苯板，需要进行品质检验以确保其符合相关标准和规定。
检验内容通常包括外观质量、尺寸精度、密度、热传导系数、压缩性能等。
8. 包装与储存通过包装将聚苯板包装起来，以便运输和储存。
包装通常采用塑料薄膜、纸箱等，确保聚苯板的完整性和安全性。
聚苯板的制作工艺需要使用相关设备和机械来完成，包括加热设备、注塑机、发泡机、切割机等。
合理的控制加工参数和工艺流程，可以确保聚苯板达到预期的性能和质量要求。
为了提高聚苯板的性能，还可以使用改性树脂或添加剂，如阻燃剂、增韧剂、抗氧化剂等。
同时，制作过程中需要严格控制工艺条件和环境，确保原料的质量和操作的安全性。
石墨聚苯板施工方案
石墨聚苯板施工方案1. 引言石墨聚苯板是一种用于建筑施工的保温材料，具有优良的保温性能和耐久性。
本文档将介绍石墨聚苯板的施工方案，包括准备工作、施工工艺、注意事项等。
2. 准备工作2.1 材料准备在开始施工之前，需要准备以下材料：•石墨聚苯板：根据工程需要选择合适规格和厚度的石墨聚苯板。
•装饰面材料：如外墙涂料、瓷砖等。
•粘结剂：选择合适的粘结剂配合石墨聚苯板使用。
•固定件：如膨胀螺栓、扣件等。
2.2 工具准备除了材料准备外，还需要准备以下工具：•切割工具：用于将石墨聚苯板切割成合适的尺寸。
•打孔工具：用于在石墨聚苯板上打孔，方便固定。
•手动搅拌器：用于搅拌粘结剂。
•平整工具：用于将粘结剂均匀涂抹在石墨聚苯板上。
3. 施工工艺3.1 确定施工位置在进行石墨聚苯板施工之前，需要确定施工的位置和范围。
可以根据施工图纸或者实际测量确定。
3.2 清理施工面清理施工面是为了确保施工表面的平整和干净。
首先，清除施工表面上的杂物和尘土。
如果有旧涂层或瓷砖等装饰材料，需要进行清除。
3.3 粘结剂施工将粘结剂按照说明书上的比例加水后，使用手动搅拌器均匀搅拌至成糊状。
然后，使用平整工具将粘结剂均匀涂抹在施工面上，确保涂层厚度均匀。
3.4 石墨聚苯板安装在粘结剂被涂抹到施工面上后，立即将石墨聚苯板按照设计要求紧贴在施工面上。
注意保持石墨聚苯板的垂直和水平。
3.5 固定使用固定件将石墨聚苯板固定在施工面上。
根据设计要求，可以使用膨胀螺栓、扣件等进行固定。
3.6 石墨聚苯板连接处理在石墨聚苯板的连接处，需要用粘结剂进行处理。
先将连接部位清洁干净，然后涂抹粘结剂并将石墨聚苯板进行连接。
3.7 表面处理等待粘结剂干燥后，可以根据需要进行表面处理。
可以使用外墙涂料、瓷砖等装饰面材料进行覆盖。
4. 注意事项•施工过程中，要保持施工面的清洁和干燥，避免灰尘和水分对施工质量的影响。
•粘结剂的使用要按照说明书上的比例和方法进行，避免使用不当导致施工面不牢固或出现起泡。
石墨聚苯板与其他保温的区别
石墨聚苯乙烯（GEPS）与其他保温板的区别1前言目前，用于建筑的保温材料主要有岩棉板、真空绝热板、挤塑板、聚苯板和石墨聚苯板。
材料的性能各有优缺点。
岩棉和真空绝热板的防火等级都可达到A级，但是岩棉的吸湿性很大，且材料的导热系数偏高。
真空绝热板的导热系数低，但是施工难度大，工地上真空板起鼓现象并不少见。
挤塑板和石墨聚苯板的防火等级均能达到B1级，但是挤塑板的尺寸稳定性差，易发生翘曲变形。
2石墨聚苯乙烯特点及应用石墨聚苯乙烯（GEPS）是在聚苯乙烯高分子聚合物中导入近纳米级天然鳞片石墨、抗氧化剂、抗老化剂等功能材料，改性合成的石墨聚苯乙烯新型功能材料。
由于石墨的特殊层状结构，使其能够均匀分布在GEPS颗粒内部，形成镜面反射热辐射，能够大幅度提高材料的绝热效果。
除了具备普通EPS板的所有性能外，还具有以下特点：防火性能达到难燃B1级、绝热能力更强、导热系数≤0.032W/(m·K)。
它含有近纳米级的天然鳞片石墨，可以像镜子一般反射热辐射,它的绝热能力比普通的EPS高出30%，有助于提高能效。
石墨聚苯乙烯（GEPS）特点：良好的防火性能、导热系数低、尺寸稳定性强、耐候性好、具有良好的耐久性和透汽性。
石墨聚苯板在超低能耗建筑项目中具有性价比优势，其构造作法如图1所示。
工程实践表明，聚苯板保温产品在保温领域里应用广泛，不论是欧洲还是国内，聚苯板保温体系都具有大的市场份额（如图2、图3所示）。
图1 石墨聚苯板在被动房中的一体化应用图2 石墨聚苯乙烯在被动房中的应用图3 石墨聚苯乙烯在中国被动房中的应用(1)石墨聚苯板产品必须满足如下要求：一是原料用挤出法工艺生产；二是天然鳞片石墨含量在4.5%~5%，导热系数低，绝热性能稳定，可保证导热系数≤0.032W/(m·K)；三是净容重18~30kg/m3，板材呈银灰色；四是折断泡粒断面20%~30%以上，燃烧性能B1级。
(2)石墨聚苯乙烯是新型隔热保温材料。
一种石墨聚苯板的制备方法[发明专利]
![一种石墨聚苯板的制备方法[发明专利]](https://img.taocdn.com/s3/m/589406500a1c59eef8c75fbfc77da26925c596bc.png)
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201710880827.X(22)申请日 2017.09.26(71)申请人 安徽斯威达建材科技有限公司地址 236300 安徽省阜阳市阜南县经济开发区(72)发明人 孙永 朱大锋 (74)专利代理机构 合肥广源知识产权代理事务所(普通合伙) 34129代理人 罗沪光(51)Int.Cl.C08J 9/228(2006.01)C08L 25/06(2006.01)C08K 3/04(2006.01)C08K 5/10(2006.01)C08K 5/3462(2006.01)C08K 5/20(2006.01)(54)发明名称一种石墨聚苯板的制备方法(57)摘要本发明公开一种石墨聚苯板的制备方法，包括以下操作步骤：（1）将聚苯乙烯颗粒与石墨颗粒混合后，进行发泡处理；（2）将发泡后的聚苯乙烯颗粒再次与石墨颗粒混合后，向其中加入添加剂，混合均匀后，加入至成型板机上，蒸汽成型，制得板材。
本发明提供的石墨聚苯板的制备方法，操作简单，成本低廉，不需要再现有的制备工艺的基础上增加设备，制得的石墨聚苯板，各项性能指标优异，尤其是其具有优异的透气性和阻燃性能，极大地提升了石墨聚苯板的品质。
权利要求书1页 说明书3页CN 107686561 A 2018.02.13C N 107686561A1.一种石墨聚苯板的制备方法，其特征在于，包括以下操作步骤：（1）将聚苯乙烯颗粒与石墨颗粒混合后，进行发泡处理；（2）将发泡后的聚苯乙烯颗粒再次与石墨颗粒混合后，向其中加入添加剂，混合均匀后，加入至成型板机上，蒸汽成型，制得板材，其中添加剂由以下重量份的组分制成：异丙氧基二硬脂酸酰氧基铝酸酯11-16份、聚尿苷酸钾盐4-8份、二十二酰胺3-6份。
2.根据权利要求1中所述的一种石墨聚苯板的制备方法，其特征在于，上述步骤（1）中，石墨颗粒为可膨胀石墨，平均粒径大小为2000目，膨胀度为100ml/g。
石墨聚苯板介绍
石墨聚苯板介绍石墨聚苯乙烯（SEPS）板，全称为绝热用石墨模塑聚苯乙烯泡沫塑料板，俗称为“黑泡沫”或“黑板”，简称SEPS。
是一种新型的聚苯乙烯类保温板，是德国巴斯夫公司开发的高阻燃聚苯乙烯保温材料。
其生产工艺是在可发性聚苯乙烯（EPS）中添加5%-50%质量的膨胀石墨和2%-20%的磷酸化合物作为阻燃剂，通过悬浮聚合的方法制备膨胀PS颗粒。
在可发性聚苯乙烯(EPS)中导入石墨，使其在保持优良的保温性能基础上，具有更加良好的阻燃性能。
目前国家正在推动SEPS板国标的出台，这将极有利于高阻燃的SEPS保温板的市场推广。
石墨聚苯板解决了关键的阻燃问题，并且保温性能大幅提升：普通聚苯板一直被诟病的问题是防火性能不佳，并且保温性能较差。
但因为价格便宜，一直为市场所青睐。
而石墨聚苯板则解决了普通聚苯板的防火缺点与保温性能差的问题，但价格上与普通聚苯板基本保持一致。
因此未来市场前景光明。
石墨聚苯板最主要的原料也是苯乙烯，石墨聚苯板有望在中高端市场与聚氨酯保温板材进行竞争、替代，可以认为有望带来苯乙烯的增量需求。
图1：石墨聚苯乙烯塑料颗粒（SEPS）图2：普通聚苯乙烯塑料颗粒（EPS）图3：巴斯夫石墨聚苯板外墙保温系统(注：Neopor是巴斯夫的石墨聚苯乙烯材料品牌)石墨聚苯板解决了关键的阻燃问题：高熔点石墨的引入，提高了苯乙烯的熔化温度以及延长了苯乙烯的熔化时间；同条件下，SEPS板局部熔化，熔化时间为50s；而EPS板几乎全部熔化，熔化时间为14s；近火源烘烤时，SEPS板无明火，而普通的EPS板有瞬时明火，火焰容易蔓延。
另外，SEPS板具有更好的导电性能，也利于生产中的防静电起火。
图4：石墨聚苯板防火性能图5：普通聚苯板的防火性能石墨聚苯板与普通聚苯板相比，具备两大优点：低导热系数与低密度。
SEPS板的导热系数为0.032w/m.k，普通EPS板的导热系数为0.041w/m.k；石墨聚苯板的密度也显著低于普通聚苯板，在同样的保温效果下，意味着原材料的使用量可以大幅降低。
石墨聚苯板密度
石墨聚苯板密度
石墨聚苯板是一种高性能保温材料，由聚苯乙烯颗粒经高温加热膨胀、加入石墨粉后混合而成。
其密度是指单位体积的重量，通常用千克/立方米（kg/m³）为单位表示。
石墨聚苯板密度的范围较大，一般为16-45kg/m³。
石墨聚苯板密度的大小受多种因素的影响。
首先是原材料的不同，不
同厂家采用的聚苯乙烯颗粒、石墨粉等原材料会有所不同，因此所生
产的石墨聚苯板的密度也会略有差异。
其次是生产工艺的不同，包括
加热时间、膨胀温度、混合比例等，都会对石墨聚苯板的密度产生影响。
此外，环境温度和湿度对石墨聚苯板密度也会有影响，高温会使
板材膨胀，低温则会使板材收缩，而湿度过高则会影响板材的质量。
石墨聚苯板密度的大小直接影响到其保温性能。
一般来说，密度越大
的石墨聚苯板保温性能越好，但其价格也会相对更高。
因此，在选择
石墨聚苯板时，需要根据具体使用要求来确定密度。
如果要求有较高
的保温效果，则可以选择密度较大的板材；如果对保温效果要求较低，则可以选择密度较小的板材，价格也更加亲民。
总的来说，石墨聚苯板密度是影响其保温性能的一个重要因素。
在实
际使用中，需要根据使用要求选择合适的密度，以发挥其最佳保温效
果。
同时，要注意材料的质量和生产工艺，保证其质量稳定、性能优良。
什么是石墨聚苯板
什么是石墨聚苯板？
石墨聚苯板：全称石墨模塑聚苯乙烯泡沫塑料（俗称“黑泡沫”或“黑板”，简称SEPS），广泛应用于建筑内、外墙保温系统；石墨聚苯板燃烧性能：达到B 1级（难燃）；不仅添加普通聚苯板防火所采用的阻燃剂（遇高温易挥发），更因原材料内混有的红外反射物，而使防火性能更强，更稳定可靠。
石墨聚苯板是用石墨聚苯乙烯原材料,采用更为先进的加工工艺精炼而成的最新一代保温材料，进而大幅提高了材料的保温隔热性能，适合用于高节能标准的低能耗建筑。
产品特点：ZT-SEPS保温板除了具备普通保温板的所有性能外，还具有以下特点：
1、防火性能达到难燃型B1级：ZT-SEPS保温板燃烧性能完全达到B1级，具有良好的防火性能。
2、绝热能力更强：ZT-SEPS保温板是经典隔热材料发泡聚苯乙烯通过化学方法进一步精炼的产品，导热系数≤0.032，它的绝热能力比普通EPS高出30%，有助于提高能效并减少二氧化碳的排放。
3、同等效果成本更低：ZT-SEPS保温板的突出绝热能力在低密度时表现的特别明显。
比采用常规的EPS保温板更节省成本。
性价比高，同等效果时，与其它防火型外保温系统相比更节省成本。
施工简便、系统整体性好：石墨聚苯板外保温系统施工与EPS薄抹灰外墙外保温系统施工方法一致，有较高的系统整体性及耐久性，适合用于有防火要求而需采用B1级聚苯板的外墙外保温工程。
性能特点：表观密度：18～25kg/m，导热系数：≤0.032；燃烧性能：分级。
石墨聚苯板企业标准
石墨聚苯板企业标准石墨聚苯板是一种新型的环保建筑材料，具有优良的隔热隔音性能，被广泛应用于建筑、家具、装饰等领域。
为了规范石墨聚苯板的生产和应用，制定企业标准是非常必要的。
本文将围绕石墨聚苯板企业标准展开讨论，以期为相关企业提供参考和指导。
一、产品分类和规格要求。
石墨聚苯板根据用途和性能可以分为保温板、隔热板、装饰板等不同类型。
企业标准应明确各类产品的规格要求，包括板材厚度、密度、尺寸等，以确保生产出的产品符合国家相关标准，并满足客户的需求。
二、原材料选用和质量控制。
石墨聚苯板的质量受原材料的影响较大，企业标准应规定原材料的选用标准和质量控制要求，包括石墨颗粒、聚苯颗粒、发泡剂等原材料的质量标准和比例，以确保产品的质量稳定和可靠。
三、生产工艺和工艺控制。
企业标准应明确石墨聚苯板的生产工艺和工艺控制要求，包括原材料的混合、挤出、发泡、成型、固化等工艺环节的操作规程和工艺参数，以确保产品的稳定性和一致性。
四、产品性能检测和评定。
企业标准应规定石墨聚苯板的性能检测和评定标准，包括热传导系数、抗压强度、抗拉强度、吸水率、燃烧性能等重要性能指标的测试方法和要求，以确保产品的性能符合国家相关标准。
五、质量管理和质量保证。
企业标准应规定石墨聚苯板生产过程中的质量管理要求，包括原材料采购、生产过程控制、成品检验、包装运输等环节的质量管理措施和质量保证要求，以确保产品的质量稳定和可靠。
六、环保要求和安全生产。
企业标准应规定石墨聚苯板生产过程中的环保要求和安全生产措施，包括废气、废水、废渣的处理要求，生产场所的安全防护措施等，以确保生产过程符合环保要求，保障员工的安全。
七、标识和包装要求。
企业标准应规定石墨聚苯板的产品标识和包装要求，包括产品标识内容、包装规格、包装方式等，以确保产品的合法合规，便于产品的识别和运输。
总结。
石墨聚苯板企业标准是规范企业生产和产品质量的重要依据，制定科学合理的企业标准对于提高产品质量、保障用户权益、促进产业健康发展具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5-6CM的SEPS保温板完全满足天津地区 65%节能设计标准。
2020/5/15
国外为什么不用XPS板做外墙外保温
1.温度变形应力大 XPS板的高强度，导致其弹性模量，XPS板的拉伸弹性模量 ≥20MPa；XPS板线形膨胀系数≥0.07mm/(m•K)，也就是说， 在常温条件下温升60℃或温降60℃，其每米的胀、缩值为 0.07mm/(m•K)×60K=4.2mm/m
2020/5/15
石墨聚苯板保温性能得到极大提高
2020/5/15
更具生态效率，减轻环境负担
SEPS保温板远比其他保温隔热材料更有生 态效率，这可以使得其在降低取暖和降温成 本以及减轻环境负担方面做出贡献。
2020/5/15
Sห้องสมุดไป่ตู้PS板主要性能指标
序号 1
检验项目 色泽
2
表观密度(kg/m3)
SEPS外墙外保温系统
2020/5/15
系统性能指标
检测项目 吸水量/（g/ m2）浸水24h 抗冲击强度普通型 抗冲击强度加强通型 抗风压直/kpa 耐冻融 水蒸气湿流密度/g/ m2.h 不透水性 耐侯性
2020/5/15
技术要求 ≤500 ≥3.0 ≥10.0 不小于工程项目的风荷设计值 表面无裂纹、空鼓、气泡、剥离现象 ≥0.85 试样防护层内侧无水渗漏 表面无裂纹、粉化、剥离现象
SEPS用胶粘剂性能指标
技术要求
拉伸粘接强度，MPa （与水泥砂浆）
原强度 耐水
≥ 0.60 ≥ 0.40
拉伸粘接强度，MPa （与石墨聚苯板）
原强度 耐水
可操作时间，h
≥ 0.12，破坏界面在石墨聚苯板 上
≥ 0.12，破坏界面在石墨聚苯板 上
1.5 ～ 4.0
2020/5/15
SEPS 板性能指标
2020/5/15
透气性为什么很重要？
+20°C 内
Dew-Point 露点 Frost – level
-13°C 外
External insulated outer wall 做了外保温的外墙
2020/5/15
EPS整个外墙立面
XPS地基踢脚线部位； 溅水区域； 防潮室； 屋顶；
2020/5/15
检测项目
性能指标
导热系数，W/(m·k)
≤0.032
表观密度，kg/m3
国外为什么不用XPS板做外墙外保温
4.价格昂贵，性价比低 判断保温材料经济性的最重要指标— 原始能源投入Primary Energy
Input (PEI)， 这里指不可再生能源。PEI 用于生产1m3 立面EPS板的 能源大约是435 kWh，而生产相同立面保温效果的XPS板需要720 kWh。不能用回收料。
3
压缩强度
4
尺寸稳定性(%)
5
导热系统（W/(m.K)
6
燃烧性能
7
水蒸汽透过系数
（ng/Pa.m.s)
技术要求 灰黑色，色质均匀
18~22 ≥60 ≤0.3
≤0.032
达到B1级
≤6
2020/5/15
实测结果 灰黑色，色质均匀
21.5 103 0.27 0.031 B1级
3.5
SEPS EPS XPS性能比较
2020/5/15
从技术性角度和经济性角度 都不提倡用XPS板做外墙外保温
2020/5/15
一个XPS板全部脱落案例 1.西墙，下午施工，第二天全部脱落，只剩下底部托架部位 2.原因：太阳直射，XPS板剧烈变形，粘结剂未完全干燥
2020/5/15
国内某工程XPS板脱落的案例
2020/5/15
某工程XPS板导致大面积剥落的案例 原因：系统透气性差（采用XPS板），导致大量水蒸气无法排出，而凝 聚发生破坏。
2.水蒸气透气性差 XPS板的闭孔率≥ 95%。抗水蒸气渗透μ值 ≥ 200，（而不是空气 渗透）。
3.粘结性能差 XPS板表面粘结性能很差，几乎没有机械粘结，只靠界面剂发生化 学粘结作用，而这种由界面剂产生的化学粘结作用，在几年之内 就迅速减弱甚至消失，那样就几乎没有什么粘结作用了。
2020/5/15
序号
检验项目 产品名称
1
表观密度
(kg/m3)
2
压缩强度
SEPS 18~22
≥60
项目要求 EPS
18~22
≥60
3
尺寸稳定性(%)
4
导热系统
（W/(m.K)
5
燃烧性能
≤0.3 ≤0.032
B1
≤0.3 ≤0.041
B2
XPS
27~35
≥300
≤1.5 ≤0.030
B2
2020/5/15
SEPS EPS XPS性能比较
防火性能达到难燃型B1级
SEPS燃烧性能完全达到B1级（GB86241997《建筑材料燃烧性能分级方法》）的 指标，具有良好的防火性能。
2020/5/15
绝热能力更强
SEPS是经典隔热材料发泡聚苯乙烯通过化 学法进一步精炼的产品，绝热性能有了明显 的改善。它含有特殊的石墨颗粒，可以像镜 子一般反射热辐射，并且其中含有能够大幅 度提升保温隔热性能的红外线吸收物，从而 减少房屋的热损失。它的绝热能力比普通 EPS至少高出30%，有助于提高能效并减少 二氧化碳的排放。
5. 导热系数XPS板和EPS板相差不大 1999年开始用CO2气体生产XPS保温板，在欧洲Austrotherm
TOP® XPS板，厚度3-6 cm导热系数：0.035 W/(m·K)，厚度7-12 cm导热系数：0.037 W/(m·K) 。 注：氟利昂F导热系数(0.007 W/m·k)，是空气的1/3，二氧化碳的1/2。 （空气 0.021 W/m·k；二氧化碳 0.013 W/m·k）
石墨聚苯乙烯泡沫塑料（SEPS）
2020/5/15
石墨聚苯乙烯泡沫塑料（SEPS）
石墨聚苯乙烯泡沫塑料是采用进口的新材料和新型 工艺制作而成。它除了具备普通EPS保温板的所有 性能外，还具有以下优势：
防火性能达到难燃型B1级 绝热能力更强 同等效果成本更低 更具生态效率，减轻环境负担
2020/5/15
2020/5/15
特殊石墨成份反射辐射
2020/5/15
同等效果成本更低
SEPS保温板的突出绝热能力在低密度时表 现的特别明显。只需要使用170kg的SEPS 保温板就可使面积200㎡、保温系统达到 0.032W/（m.k）的低导热系数。如果采用 常规的EPS保温板大约需300kg，这就相当 于节省40%的成本。
