加氢反应器
加氢反应器中国石化集团洛阳石油化工工程公司黎国磊@2004加氢反应器是加氢装置的核心设备。
其操作条件相当苛刻。
技术难度大，制造技术要求高，造价昂贵。
所以人们对它备无论在设计上还是使用上都给予极大的重视。
反应器的设计和制造成功，在某种意义上说是体现一个国家总体技术水平的重要标志之一。
对于这样重要、使用条件又很苛刻的设备，应该至少要满足以下几点要求：应满足工艺过程各种运作方案的需要。
使用可靠性高。
具体应体现在：1.满足力学强度要求2.具有可靠的密封性能3.有较好的环境强度适应性应便于维护和检修，所需时间短。
投资费用较低。
一、反应器技术发展梗概随着加氢工艺技术的广泛应用，加氢工艺设备特别是反应器技术相应得到很快的发展与显著的进步。
主要表现：1安全使用性能越来越高。
这也是整个技术发展过程所围绕的核心问题。
a)设计方法的更新由“常规设计”即“规则设计”→以“应力分析为基础的设计”，即“分析设计”b)设计结构的改进本体结构：单层→多层→更高级的单层使用状态：冷壁结构→热壁结构细部结构的改进c)材料制造技术的发展，质量明显提高体现在冶炼技术、热处理技术、分析技术等等方面。
最终反映在材料的内质特性(纯洁性、致密性、均质性)非常优越d)制造技术的进步如制造装备、制造工艺、焊接技术(含堆焊技术)、热处理技术、检测技术等等都有很大进步。
2 为了获得较佳的经济效益，装置日趋大型化带来了反应设备的大型化。
具体见表格：二、反应器本体结构特征单层结构钢板卷焊结构锻焊结构多层结构绕带式热套式我国华南工大针对国外80年代初所开发的一种多层结构存在的某些缺点开发出了多层夹紧式结构。
结构形式的选择一般是依据使用条件、反应器尺寸、经济性和制造周期等诸因素来确定。
单层结构中的钢板卷焊结构和锻焊结构的选择，主要取决于制造厂的加工能力与条件以及经济上的合理性和用户的需要。
但锻焊结构优点更多。
⏹锻件的内质特性(纯洁性、致密性、均质性)好；⏹焊缝少，特别是没有纵焊缝，从而提高了反应器耐周向应力的可靠性；⏹制造装配易保证，制造周期短；⏹可设计和制造成对于防止某些脆性损伤很有好处的结构；⏹使用过程中对焊缝检查维护的工作量少，无损检测容易。
锻造结构的材料利用率比板焊结构低，当壁厚较薄时，其制造费用相对较高。
一般，厚度大于～150mm时采用较合适，壁厚越厚，锻造结构的经济性更显优越。
三、反应器内件型式及作用反应器内件设计性能的优劣将与催化剂性能一道体现出所采用加氢工艺的先进性。
对于气液并流下流式反应器的内件，通常都设有入口扩散器、气液分配器、积垢篮、冷氢箱、热电偶和出口收集器等。
主要内件的作用、典型结构及注意要点在反应器内件设计中最关键的一点是要使反应进料(气液相)与催化剂颗粒(固相)有效地接触，在催化剂床层内不发生流体偏流现象。
从设备设计角度说，有两点是特别值得注意的：内件要具有高效和稳定操作的性能；最大限度地利用反应器容积。
四、加氢反应器主要损伤型式与材料选择加氢装置由于操作条件的特殊性，所以反应器有可能发生一些特殊的损伤现象。
为防止这些破坏性的损伤发生，不仅要有正确的设计与选材，而且与正确的制造工艺和正确的操作维护关系极大。
下面介绍热壁加氢反应器可能发生的主要损伤型式及其对策。
⏹高温氢腐蚀⏹氢脆⏹高温硫化氢腐蚀⏹连多硫酸应力腐蚀开裂⏹铬-钼钢的回火脆性损伤⏹奥氏体不锈钢堆焊层的氢致剥离1．温氢腐蚀(HA—Hydoqgen Attack)(1) 高温氢腐蚀形式表面脱碳内部脱碳与开裂表面脱碳不产生裂纹，表面脱碳的影响一般很轻，其钢材的强度和硬度局部有所下降而延性提高。
内部脱碳是由于氢扩散侵入到钢中发生反应生成甲烷，即Fe3C+2H2→CH4+ 3Fe。
甲烷聚集于晶界空穴和夹杂物附近，形成很高的局部应力，使钢材产生龟裂、裂纹或鼓泡，并使钢材强度和韧性显著下降。
由于这种损伤是发生化学反应的结果，所以它具有不可逆的性质，也称永久脆化现象。
其实际的进展是甲烷气泡在晶界形核、成长及气泡串通产生晶间微裂纹，最终这些微裂纹能够连通而形成断裂通道。
这里要引出一个“孕育期”(或称潜伏期)的概念。
就是对于处在形成甲烷气泡，但成长速度缓慢且没有串通的阶段，钢材的力学性能不发生明显改变的这段时间称为“孕育期”。
“孕育期”的概念对于工程上的应用是非常重要的。
它可被用来确定设备和管道所采用的钢材的大致安全使用时间。
“孕育期”的长短取决于许多因素，包括钢种、氢压、温度、冷作程度、杂质元素含量和作用应力等。
(2) 影响高温氢腐蚀的主要因素⏹温度、压力和暴露时间的影响⏹合金元素和杂质元素的影响⏹热处理的影响⏹应力的影响(3) 抗高温氢腐蚀的材料选用及注意要点多少年来都是按照原称为“纳尔逊(Nelson)曲线来选择抗氢材料。
现为API RP(推荐准则)941(第5版)“炼油厂和石油化工厂用高温高压临氢作业用钢”标准上的一个图线。
在应用这个图线进行选材时，还应该注意以下几点：⏹本图线只涉及到材料抗高温氢腐蚀的性能，它并不考虑在高温时其它重要因素引起的损伤。
⏹由于纳尔逊曲线已经过多次修订，使用时务必按照最新版的曲线选用，才能保证使用的可靠性。
⏹在实际应用中，焊缝部位的氢腐蚀更是不可忽视的。
⏹在依据此图线进行选材时，应尽量减少不利影响的杂质元素含量，注意控制非金属夹杂物的含量和作用应力水平以及进行充分的回火和焊后热处理等对提高钢材抗高温氢腐蚀都是有好处的。
2．氢脆(HE—Hydrogen mbrittlement)(1) 氢脆现象的特征所谓氢脆，是由于氢残留在钢中所引起的脆化现象。
产生了氢脆的钢材，其延伸率和断面收缩率显著下降。
氢脆是可逆的，也称作一次脆化现象。
氢脆发生的温度一般在150 ℃以下。
所以，实际装置中氢脆损伤往往都是发生在装置停工过程的低温阶段。
(2) 防止产生氢脆的有关要点⏹氢脆的敏感性一般是随钢材强度的提高而增加⏹钢的显微组织对氢脆也有影响⏹钢材的氢脆化程度与钢中的氢含量密切相关( 可以认为，在可能发生氢脆的温度下，会存在着不引起亚临界裂纹扩展的氢浓度，称之为安全氢浓度。
它与钢材的强度水平、裂纹尖端的拉应力大小以及裂纹的几何尺寸有关)对于操作在高温高压氢环境下的反应器，在操作状态下，器壁中会吸收一定量的氢。
在停工的过程中，若冷却速度太快，使吸藏的氢来不及扩散出来，造成过饱和氢残留在器壁内，就有可能引起亚临界裂纹扩展，对设备的安全使用带来威胁。
为避免氢脆发生，可注意以下要点：⏹钢材强度不要超过设计规定值。
且要注意降低焊接热影响区的硬度(2¼Cr-1Mo钢应控制≤220HB)⏹通过无损检测消除宏观缺陷⏹消除残余应力使负荷应力降低在加氢反应器等临氢设备中还存在不锈钢氢脆损伤的现象(有的还兼有σ相脆化)，其部位多发生在反应器催化剂支持圈的角焊缝上以及法兰梯型槽密封面的槽底拐角处。
防止此类损伤的发生，主要应从结构设计上、制造过程中和生产操作方面采取如下措施：⏹尽量减少应变幅度，降低热应力和避免应力集中；⏹尽量保持Tp.347堆焊金属或焊接金属有较高的延性。
⏹装置停工时尽量使钢中吸藏的氢释放出去。
⏹尽量避免非计划的紧急停工。
3．高温硫化氢腐蚀(H2+ H2S腐蚀)加氢装置中的高温硫化氢腐蚀是指H2S在氢气流中对设备和管道的腐蚀。
硫化氢和氢共存条件下，比硫化氢单独存在时对钢材产生的腐蚀还要更为剧烈和严重。
其腐蚀速度一般随着温度的升高而增加。
影响高温硫化氢腐蚀的主要因素是温度和H2S浓度。
一般来说，温度是影响腐蚀速率的主要因素。
不过，在较低的H2S浓度下，浓度比起温度来更显突出。
H2S浓度与腐蚀程度的关系大致如下：H2S 浓度，%(体) 腐蚀速度0.01 ~ 0.1 急剧地增加0.1 ~ 1.0 增加的程度稍为减慢1.0 ~ 10.0 提高的程度很小硫化氢和氢共存条件下的材料选择⏹按经验数据⏹按照柯珀(Couper) 曲线估算⏹另外，作为抗高温硫化氢腐蚀的有效措施之一是采用渗铝钢。
但要注意的是，不同的渗铝工艺，其抗腐蚀的性能是大不一样的。
( 最好采用高温扩散渗透法) 。
4．连多硫酸应力腐蚀开裂(1) 连多硫酸应力腐蚀开裂特征与起因连多硫酸(H2S x O6，X=3～6)应力腐蚀开裂也属硫化物应力腐蚀开裂，一般为晶间裂纹。
连多硫酸的形成是由于设备在含有高温硫化氢的气氛下操作时生成了硫化铁，而当设备停止运转或停工检修时，它与出现的水份和进入设备内的空气中的氧发生反应的结果。
3FeS+5O2→Fe2O3·FeO+3SO2SO2+H2O→H2SO3H2SO3+½O2→H2SO4FeS+H2SO3→mH2S x O6+nFe++FeS+H2SO4→FeSO4+H2SH2SO3+H2S→mH2S x O6+nS(2) 防止对策在设计上要选用合适的材料。
同时结构设计上应尽量避免有应力集中的结构。
制造上要尽量消除或减轻由于冷加工和焊接引起的残余应力，并注意加工成不形成应力集中或应力集中尽可能小的结构。
使用上主要是缓和环境条件。
5．钼钢的回火脆性损伤(TE)(1) 铬-钼钢回火脆性现象及其特征铬-钼钢的回火脆性是将钢材长时间地保持在325℃～575℃或者从这温度范围缓慢地冷却时，其材料的断裂韧性就引起劣化损伤的现象。
它产生的原因是由于钢中的杂质元素和某些合金元素向原奥氏体晶界偏析，使晶界凝集力下降所至。
回火脆性对于抗拉强度和延伸率来说，几乎没有反映，主要是在进行冲击性能试验时才能观测到很大的变化。
材料一旦发生回火脆性，就使延脆性转变温度向高温侧迁移。
(2) 影响回火脆性的主要因素影响回火脆性的主要因素很多，如化学成分、制造时的热处理条件、加工时的热状态、强度大小、塑性变形、碳化物的形态、使用时所保持的温度等等。
而且有些因素相互间还有关连，情况较为复杂。
化学成分的影响化学成分中的杂质元素(如P、Sn、As、Sb)和某些合金元素(如Si、Mn等)对回火脆性影响很大。
在工程应用上通常采用两个与化学元素有关的经验式来描述回火脆性的大小。
J-系数，J=(Si+Mn)×(P+Sn)×104(%)J-系数中化学成分按重量百分比计；(X)系数，也称Bruscato 系数，即(X)=(10P+5Sb+4Sn+As)×10-2ppm(X)系数中化学成分按ppm计。
热处理工艺的影响热处理工艺，主要是奥氏体化温度及其奥氏体化后的冷却速度对回火脆性敏感性有很大的影响。
(3) 回火脆化度的评价等温时效(Isothermal aging) 处理，也即等温脆化处理。
阶梯冷却或步冷法(Step Cooling) 处理，它在工程上被广泛地采用。
所谓阶梯冷却法就是将试验材料的试样置于回火脆化温度范围内阶梯式地进行保温与冷却( 一般多是采用5 个阶梯) ，使它发生回火脆化的方法。
加氢反应器的运行原理和结构组成及结构的作用说明
加氢反应器的运行原理和结构组成及结构的作用说明1.运行原理:加氢反应器的运行原理基于化学反应中的氢气传递和质量传递原理。
当氢气和反应物进入反应器后，经过催化剂的作用，氢气和反应物发生化学反应。
在发生反应的过程中，催化剂的存在可以降低反应的活化能，从而加速反应速率。
2.结构组成:-反应器壳体:反应器壳体是加氢反应器的外部结构，用于包裹并保护内部反应物质。
通常由耐压和耐腐蚀性能良好的钢材制成。
-反应器催化剂:催化剂是加氢反应器中的核心组成部分。
它可以是金属催化剂，如铂、钯等，也可以是非金属催化剂，如硫化钼等。
催化剂通过提供反应表面，降低反应活化能，以促进化学反应的进行。
-反应器填料:反应器填料用于增加内部反应物与催化剂的接触面积，以提高反应效率。
常用的填料包括陶瓷环、金属环、填料包等。
-进料管道:进料管道用于将反应物和氢气引入反应器。
通常包括进料阀门和流量计等部件，以控制反应物的流量和进料速度。
-出料管道:出料管道用于将反应产物从反应器中排出。
通常安装有出料阀门、分析仪器等，以便对产物进行分析和调节。
3.结构的作用:-反应器壳体:反应器壳体起到保护反应物质以及催化剂的作用，同时能够承受反应压力和温度的影响。
-催化剂:催化剂能够提供反应表面，降低反应活化能，促进反应的进行。
不同的催化剂能够选择性地促进特定的反应。
-反应器填料:反应器填料能够增加反应物与催化剂之间的接触面积，改善反应效率。
-进料管道:进料管道用于控制反应物的进料速度和流量，确保反应物质的均匀分布。
进料管道还可以用于引入催化剂和其他辅助物质。
-出料管道:出料管道用于将反应产物从反应器中排出，并进行分析和处理。
出料管道能够控制反应产物的流动速度和排出量。
总之，加氢反应器的运行原理建立在氢气传递和质量传递原理之上，在结构组成方面，反应器壳体起到保护作用，催化剂提供反应表面，反应器填料增加反应物与催化剂的接触面积，进料管道和出料管道分别控制反应物的进料和产物的排出。
No.01-加氢反应器
第一章 加氢反应器反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H 2S)环境下，且进入到反应器内的物料中往往含有硫和氮等杂质。
由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。
为确保加氢裂化反应器的安全运行，有必要了解反应器的结构、原理、损伤形式和对策。
一、反应器的分类1、按主体结构分加氢反应器按其主体结构特点可以分为锻焊结构、板焊结构和多层结构。
其断面结构及特征如下表1-1所示。
表1-1 各种结构反应器的特征分类锻焊结构板焊结构多层结构结构断面条件可用于高温高压场合。
其最高温度取决于材料的性能(如抗氢腐蚀等)。
可用于高温高压场合。
其最高温度取决于材料的性能(如抗氢腐蚀等)。
可用于高压，但温度不宜太高。
因为它存在结构上不连续性的特点，会造成较大的热应力和因缺口效应而使疲劳强度下降等。
所以对于大于350℃和温度、压力有急剧波动的场合谨慎选用。
适用范围最大厚度 约450mm 约300mm总厚约600mm。
一般内筒厚20mm，层板厚4～8mm。
选材要求(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。
(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。
(1)选用满足力学性能和抗环境脆裂(如氢腐蚀)性能的材料。
(2)为防止H 2S腐蚀在内表面堆焊不锈钢堆焊层。
(1)内筒选用抗氢腐蚀和H 2S的材料(如不锈钢)。
(2)层板可以采用高强钢，以利设备轻量化。
焊缝仅有环焊缝，对提高反应器耐周向应力的可靠性有利，而且焊缝少有纵、环焊缝，焊缝多。
焊接工作量大。
有纵、环焊缝，焊缝多。
但焊缝系薄(较薄)板焊接，其质量较易保证。
焊后热处理 必须 必须 一般不进行 射线或超声检测 易 易 难声发射检测 易较易较易本装置反应器R1001、R1002均为锻焊结构反应器。
2、按使用状态的分类型式及其特征反应器按其使用状态下高温介质是否直接与器壁接触可分为热壁结构和冷壁结构。
加氢反应器
加氢反应器1. 简介加氢反应器是一种常见的化工设备，主要用于加氢反应过程，将原料与氢气在催化剂的存在下，通过一系列的化学反应将原料转化为目标产物。
加氢反应器广泛应用于石油化工、化学工程、能源和环境等领域。
2. 加氢反应原理加氢反应是指在高温高压条件下，将原料与氢气反应，通过催化剂的作用将原料分子中的氧、硫、氮等杂质元素除去，使其转化为更纯净的化合物。
常见的催化剂有镍、钼、铂等。
加氢反应的反应原理如下：A + H2 -> B其中，A为原料，H2为氢气，B为产物。
在催化剂的存在下，原料分子中的氧、硫、氮等杂质元素被氢气还原，形成更纯净的产物。
3. 加氢反应器的结构加氢反应器的结构主要包括反应器本体、加热器、冷却器、混合器、储氢罐等组成部分。
3.1 反应器本体反应器本体是加氢反应器的核心部分，主要用于容纳催化剂和反应物，提供反应的空间。
常见的反应器本体材料有不锈钢、合金钢等，能够承受高温高压的反应条件。
3.2 加热器加热器用于提供反应器所需的加热能量，使反应器内的反应物达到适宜的反应温度。
加热器常采用电加热、蒸汽加热等方式。
3.3 冷却器冷却器用于控制反应器内部的温度，避免反应过热。
冷却器通常采用水冷却或空气冷却方式。
3.4 混合器混合器用于将原料和氢气充分混合，提供更大的反应接触面积，加快反应速率。
3.5 储氢罐储氢罐用于储存和供应反应所需的氢气，保证反应器内氢气的供应充足和稳定。
4. 加氢反应器的应用加氢反应器在石油化工、化学工程、能源和环境等领域有广泛的应用。
4.1 石油化工在石油化工行业中，加氢反应器被广泛用于炼油、裂解和重整等工艺过程中。
通过加氢反应，可以将原油中的硫化物、氮化物、挥发性有机物等杂质去除，得到更纯净的燃料和化工产品。
4.2 化学工程在化学工程中，加氢反应器常用于催化加氢、催化还原等反应过程。
通过加氢反应，可以将有机物转化为更稳定、更活性的化合物，提高反应的选择性和产率。
《加氢反应器简介》课件
THANKS
感谢观看
封头
加氢反应器的两端，通常 采用球形或椭圆形封头， 用于密封和固定反应器。
催化剂床
加氢反应器中的核心部分 ，通常由多个催化剂层叠 而成，用于促进氢化反应 。
附件与组件
入口/出口接管
用于连接加氢反应器与其 他设备，以便原料和产品 的进出。
支座
支撑加氢反应器的底座， 通常由混凝土或钢材制成 。
视镜
观察加氢反应器内部情况 的窗口，通常由耐高压、 耐腐蚀的材料制成。
《加氢反应器简介》ppt课件
contents
目录
• 加氢反应器概述 • 加氢反应器的结构 • 加氢反应器的应用 • 加氢反应器的操作与维护 • 加氢反应器的发展趋势与挑战
01
加氢反加氢反应器是一种重要的工业设备，用于在氢气存在下进行 化学反应。
详细描述
加氢反应器是一种专门设计的工业设备，用于在高温高压条 件下，在氢气存在下进行各种化学反应。它具有高效、安全 、环保等特点，广泛应用于石油、化工、制药等领域。
石油工业是加氢反应器应用最广泛的领域之一。在石油工业 中，加氢反应器主要用于将石油中的硫、氮等杂质去除，提 高石油产品的质量和稳定性。
加氢反应器在石油工业中还用于生产高品质的燃料和润滑油 。通过加氢反应器，可以将石油中的烯烃和芳烃进行加氢饱 和，生产出高品质的燃料和润滑油。
化学工业
在化学工业中，加氢反应器主要用于生产高纯度化学品和 精细化学品。例如，加氢反应器可以用于生产高纯度的乙 醇、丙酮、丁醇等化学品，以及用于生产农药、染料、香 料等精细化学品。
详细描述
根据用途和结构，加氢反应器有多种类型。常见的类型包括固定床加氢反应器、 流化床加氢反应器和搅拌釜加氢反应器等。不同类型的加氢反应器适用于不同的 化学反应和生产工艺，具有广泛的用途。
加氢反应器介绍

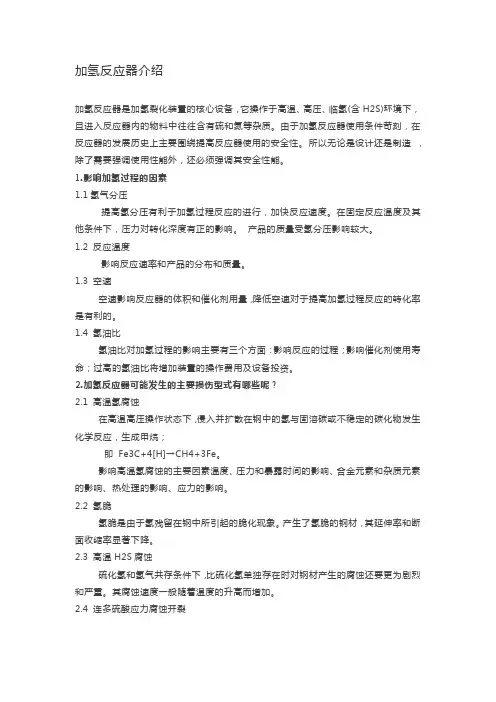

加氢反应器介绍加氢反应器是加氢裂化装置的核心设备，它操作于高温、高压、临氢(含H2S)环境下，且进入反应器内的物料中往往含有硫和氮等杂质。
由于加氢反应器使用条件苛刻，在反应器的发展历史上主要围绕提高反应器使用的安全性。
所以无论是设计还是制造，除了需要强调使用性能外，还必须强调其安全性能。
1.影响加氢过程的因素1.1氢气分压提高氢分压有利于加氢过程反应的进行，加快反应速度。
在固定反应温度及其他条件下，压力对转化深度有正的影响。
产品的质量受氢分压影响较大。
1.2 反应温度影响反应速率和产品的分布和质量。
1.3 空速空速影响反应器的体积和催化剂用量，降低空速对于提高加氢过程反应的转化率是有利的。
1.4 氢油比氢油比对加氢过程的影响主要有三个方面：影响反应的过程；影响催化剂使用寿命；过高的氢油比将增加装置的操作费用及设备投资。
2.加氢反应器可能发生的主要损伤型式有哪些呢？2.1 高温氢腐蚀在高温高压操作状态下，侵入并扩散在钢中的氢与固溶碳或不稳定的碳化物发生化学反应，生成甲烷；即Fe3C+4[H]→CH4+3Fe。
影响高温氢腐蚀的主要因素温度、压力和暴露时间的影响、合金元素和杂质元素的影响、热处理的影响、应力的影响。
2.2 氢脆氢脆是由于氢残留在钢中所引起的脆化现象。
产生了氢脆的钢材，其延伸率和断面收缩率显著下降。
2.3 高温H2S腐蚀硫化氢和氢气共存条件下，比硫化氢单独存在时对钢材产生的腐蚀还要更为剧烈和严重。
其腐蚀速度一般随着温度的升高而增加。
2.4 连多硫酸应力腐蚀开裂连多硫酸(H2SXO6，x＝3-6)与作用对象中存在的拉应力共同作用发生的开裂现象。
2.5 铬钼(Cr-Mo)钢的回火脆性铬钼钢在325~575℃温度范围内长时间保持或从此温度范围缓慢地冷却时，其材料的破坏韧性就引起劣化的现象，这是由于钢中的微量杂质元素和合金元素向原奥氏体晶界偏析，使晶界凝集力下降所至。
2.6 奥氏体不锈钢堆焊层的剥离反应器本体材料的Cr-Mo钢和堆焊层用的奥氏体不锈钢具有不同的氢溶解度和扩散速度，使堆焊层过渡区的堆焊层侧出现了很高的氢浓度；在高温高压操作状态下氢向反应器器壁侵入，在停工时氢会从器壁中逸出。
加氢反应器介绍
在催化剂床层上面，采用分配盘是为了均布反应介质，改善其流动状况，实 现与催化剂的良好接触，进而达到径向和轴向的均匀分布。
反应器顶部分配盘
3. 积垢篮
由不同规格的不锈钢金属网和骨架构成的篮框，置于反应器上部催化剂床层的顶 部，可为反应物流提供更大的流通面积，在上部催化剂床层的顶部扑集更多的机 械杂质的沉积物，而又不致引起反应器压力降过快地增长；积垢篮框在反应器内 截面上呈等边三角形均匀排列，其内是空的（不装填催化剂或瓷球），安装好后 要须用不锈钢链将其穿连在一起，并牢固地拴在其上部分配盘地支撑梁上，不锈 钢金属链条要有足够地长度裕量（按床层高度下沉5％考虑），以便能适应催化剂 床层的下沉。
括循环氢与新氢气)混合后一起进入换热器与反应生成物换热至300℃
左右，然后进加热炉预热(另一种流程是原料油不进加热炉而只有循 环氢进加热炉预热，在炉出口与换热后的原料油混合，这种流程可以
减少炉管结焦)，预热后从反应器顶部进入，在反应器内反应后由底
部排出，经与新鲜原料、循环氢换热后再进入空冷器冷却，冷凝下来 的油和不冷凝的油气和氢气进入高压分离器，油气分离，氢气从高压
4)应力的影响 在高温氢腐蚀中，应力的存在肯定会产生不利的影响。在高温氢 气中蠕变强度会下降。特别是由于二次应力(如热应力或由冷作加工所 引起的应力)的存在会加速高温氢腐蚀。
高温氢腐蚀的防止措施 高温高压氢环境下高温氢腐蚀的防止措施主要是选用耐高温氢腐 蚀的材料，工程设计上都是按照原称为“纳尔逊(Nelson)曲线”来选 择的。 尽量减少钢材中对高温氢腐蚀不利影响的杂质元素（Sn、Sb）。 制造及在役中返修补焊后必须进行焊后热处理。 操作中严防设备超温。 控制外加应力水平。
防止氢脆的若干对策 要防止氢脆损伤发生，主要应从结构设计上、制造过程中和生 产操作方面采取如下措施： (1)尽量减少应变幅度，这对于改善使用寿命很有帮助。 (2)尽量保持TP347堆焊金属或焊接金属有较高的延性。为此，一是 要控制TP347中δ—铁素体含量，以避免含量过多时在焊后最终热处理 过程转变成较多的相而产生脆性；二是对于前述那些易发生氢脆的部 位，应尽量省略TP347堆焊金属或焊接金属的焊后最终热处理，以提 高其延性。 (3)装置停工时冷却速度不应过快，且停工过程中应有使钢中吸藏的 氢能尽量释放出去的工艺过程，以减少器壁中的残留氢含量。 (4)尽量避免非计划紧急停工(紧急放空)。
加氢反应器的设计要求和结构分析
加氢反应器的设计要求和结构分析加氢反应器是一种广泛应用于化工领域的重要设备，用于加氢反应过程中的催化剂反应。
设计合理的加氢反应器可以提高反应效率，减少能耗和资源消耗，并保证反应器的安全性和可靠性。
本文将从设计要求和结构分析两个方面来详细介绍加氢反应器。
第一部分：设计要求1.反应性能要求：加氢反应器的设计要满足催化剂所需的温度、压力和反应物料质量的要求，以达到预期的反应转化率和选择性。
2.反应器稳定性要求：加氢反应是一个高温、高压、多相反应过程，反应器的设计需要考虑温度和压力的变化对反应器的影响，保证反应器在长时间运行中的稳定性和可靠性。
3.反应器安全性要求：加氢反应器需要防止发生爆炸、泄漏和其他安全事故，设计应考虑材料的选择、结构的强度和可靠性，并配备相应的安全阀和监测装置。
4.反应器能耗要求：加氢反应器需要考虑能源消耗的问题，设计应尽量减少能源损失和能源的使用量。
5.维护和操作要求：加氢反应器的设计应考虑维护和操作的便利性，包括设备的清洁、检修和催化剂的更换等。
第二部分：结构分析1.反应器本体：反应器主体通常采用厚壁碳钢或合金钢材料制作，以满足高温和高压的要求。
反应器内部需要进行防腐蚀处理，以减少材料与反应物之间的化学反应。
2.热交换系统：加氢反应过程中会释放大量的热量，需要通过热交换器进行散热，保持反应器温度的稳定。
热交换器通常采用壳管式结构，利用冷却介质与反应物之间的热交换来降低温度。
3.催化剂装置：催化剂是加氢反应的核心部分，它可以提高反应速率和选择性。
催化剂床通常是由一层或多层催化剂颗粒组成，通过进料系统将反应物料均匀地输送到催化剂床上进行反应。
4.进料与出料系统：加氢反应器需要有一个输送进料和收集产物的系统，确保反应物料的均匀分布和产物的及时收集。
进料系统通常包括进料管、分配器和喷嘴等。
出料系统通常包括产物收集装置、泵和管道等。
5.控制系统：加氢反应器需要配备一个可靠的控制系统，用于监测和控制反应温度、压力和催化剂床的状况等。
加氢反应器及催化裂化反应器介绍
加氢反应器及催化裂化反应器介绍一、加氢反应器：加氢反应器本体一般由高压容器制成，以承受高温、高压条件下的反应。
加氢催化剂则是加氢反应的关键组成部分，选择合适的加氢催化剂可以实现高效的加氢反应。
常用的加氢催化剂有铜、镍、钴等金属催化剂和硫化物催化剂。
反应物进料系统将待加氢的原料输送到反应器中，同时也要考虑控制反应温度和压力。
氢气供应系统负责提供所需的氢气，冷却系统则用于在反应过程中控制反应温度，避免过热。
二、催化裂化反应器：催化裂化反应器是一种用于催化裂化反应的设备，催化裂化是指通过在高温、低压下将高沸点的石油馏分裂解为低沸点产品的过程。
催化裂化反应器通常由反应器本体、催化剂、原料进料系统、反应产物分离系统和废气处理系统等组成。
反应器本体一般由高温、高压的容器制成，用于承受裂化反应的压力和温度。
催化剂是催化裂化反应的核心，选择合适的催化剂可以提高反应效率和产品质量。
常见的催化剂有二氧化硅、氯化氢处理的沸石等。
原料进料系统用于将待裂化的石油馏分输送到反应器中，并且控制进料的流量和温度。
反应产物分离系统常包括分离器、冷凝器和分馏塔等设备，用于将产物中的气体、液体和固体分离，提取纯净的产品。
废气处理系统则是用于处理反应过程中产生的废气，以减少对环境的影响。
催化裂化反应器在石油炼制工艺中起到重要作用。
它可以将重质石油馏分裂解为轻质馏分，如汽油、柴油和液化石油气等，提高石油产品的附加值和利用率。
总结：加氢反应器和催化裂化反应器是石油化工领域常见的反应设备。
加氢反应器主要用于将不饱和化合物加氢饱和，提高产品质量；催化裂化反应器主要用于将高沸点的石油馏分裂解为低沸点产品，提高产品附加值。
了解这两种反应器的结构和工作原理对于研究和优化石油化工过程具有重要意义。
加氢反应器简介
危险物质管理
对加氢反应器中使用的危 险物质进行严格管理，确 保储存和使用符合相关法 规和标准。
常见故障与排除
反应器压力异常
检查反应器压力表是否正常，确认压 力控制阀是否工作正常，如有问题及 时维修或更换。
催化剂失活
如催化剂失活，需及时更换催化剂， 并检查反应条件是否适宜，如温度、 压力、原料纯度等。
石油工业
石油加工
加氢反应器在石油工业中主要用 于将石油中的硫、氮等杂质去除 ，提高油品质量和清洁度。
燃料油生产
通过加氢反应器，可以生产低硫 、低氮的燃料油，满足环保要求 。
化学工业
合成氨
在合成氨工业中，加氢反应器用于将氮气和氢气合成氨气。
烯烃生产
加氢反应器在烯烃生产中用于将低碳烯烃转化为高碳烯烃。
加氢反应器简介
目录
CONTENTS
• 加氢反应器的基本概念 • 加氢反应器的应用领域 • 加氢反应器的操作原理 • 加氢反应器的设计与优化 • 加氢反应器的安全与维护 • 加氢反应器的未来发展与挑战
01 加氢反应器的基本概念
定义与功能
定义
加氢反应器是一种用于实现氢气与有 机化合物之间加氢反应的设备，广泛 应用于石油化工、煤化工等领域。
03 加氢反应器的操作原理
反应机理
氢气与有机物在催化剂的作用下 发生加成反应，将有机物中的不 饱和键转化为饱和键，生成新的
有机物。
加氢反应是一种还原反应，其中 氢气作为还原剂，将有机物中的
氧化态降低。
加氢反应的机理可以分为分子间 反应和分子内反应，具体取决于
有机物的结构和反应条件。
催化剂的作用
焊接工艺
焊接是加氢反应器制造中的关键环节，应采用高质量的焊接工艺和 材料，确保焊接接头的强度和密封性。
加氢反应器及催化裂化反应器介绍
反应条件控制
利用新型合金和高性能陶瓷等材料，提高反应器的耐腐蚀性能和使用寿命。
高强度耐腐蚀材料
研发新型高温和高压材料，满足加氢反应器和催化裂化反应器在高温高压下的操作需求。
耐高温和高压材料
探索具有特殊功能的材料，如光催化材料、电催化材料等，为加氢和催化裂化过程提供新的解决方案。
功能材料
THANKS
石油化工
煤化工
环保领域
在煤化工领域，加氢反应器可用于煤焦油加氢、煤液化等过程，生产清洁燃料和化学品。
加氢反应器还可用于处理含硫、氮、氧等杂质的废弃物，实现环保减排。
03
02
01
优点
加氢反应器能够脱除原料油中的硫、氮、氧等杂质以及重金属元素，提高油品质量；能够生产高清洁油品，满足环保要求；具有较高的处理能力和较低的投资成本。
缺点
催化裂化反应器需要使用催化剂，且催化剂容易失活和中毒，需要定期更换或再生。此外，催化裂化技术还需要消耗大量的能量和原料，生产成本较高。
加氢反应器与催化裂化反应器的比较
CATALOGUE
03
加氢反应器的工作原理是通过加氢反应将原料中的有害物质转化为无害物质，而催化裂化反应器则是通过催化剂的作用将重质油转化为轻质油。
总结词
加氢反应器主要用于石油化工和煤化工领域，如煤制油、柴油加氢精制、润滑油加氢精制等。而催化裂化反应器则广泛应用于炼油工业，将重质油转化为轻质油、气体和焦炭等，是炼油工业中最重要的加工方法之一。
详细描述
总结词：加氢反应器的优点在于能够提高产品质量、减少环境污染，缺点是工艺复杂、投资成本高。催化裂化反应器的优点在于能够将重质油转化为轻质油，缺点是会产生较多的副产品和废弃物。
加氢反应器和催化裂化反应器的未来发展
