注册电气工程师(供配电专业)分类模拟题35kV级以下导体及电缆的设计选择(一)
注册电气工程师(供配电专业)分类模拟题35kV级以下导体
及电缆的设计选择(一)
一、单项选择题
(请在所给的选项中选出一个最符合题意的答案)
1. 与防空地下室无关的管道，不宜穿过人防围护结构。
当因条件限制需要穿过其顶板时，只允许给水、采暖、空调冷媒管道穿过，且其公称直径不得大于。
凡进入防空地下室的管道及其穿过的人防围护结构，均应采取防护密闭措施。
A.35mm
B.50mm
C.75mm
D.100mm
答案：C
2. 3～35kV交流系统采用三芯电缆。
A.不应
B.可
C.应
D.宜
答案：C
3. 当室内裸导体采用防护等级不低于IP2X级的网状遮拦时距地高度不低于。
A.2.5m
B.3.0m
C.3.5m
D.4.0m
答案：A
4. 直埋敷设土壤热阻系数为1.6℃·m/W时电缆截面为120nm2，其载流量的校正系数为。
A.0.75．
B.0.86．
C.0.92．
D.0.91
答案：D
5. 电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为。
垂直敷设时，其固定点间距不宜大于2m。
A.1.0～2.0
B.1.5～2.5．
C.1.5～3.0
D.2.0～3.0
答案：C
6. 爆炸气体环境中，在1区电缆线路有接头。
A.严禁
B.可以
C.不宜
D.不应
答案：A。
注册电气工程师(供配电专业)分类模拟题35kV及以下导体、电缆及架空线路的设计(二)

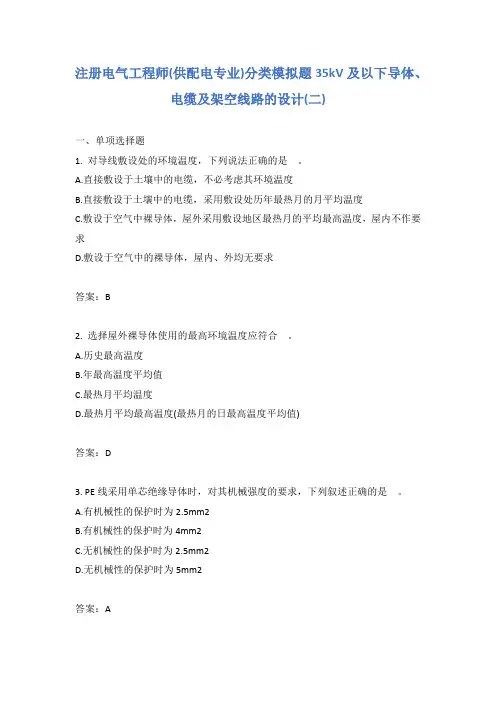

注册电气工程师(供配电专业)分类模拟题35kV及以下导体、电缆及架空线路的设计(二)一、单项选择题1. 对导线敷设处的环境温度，下列说法正确的是。
A.直接敷设于土壤中的电缆，不必考虑其环境温度B.直接敷设于土壤中的电缆，采用敷设处历年最热月的月平均温度C.敷设于空气中裸导体，屋外采用敷设地区最热月的平均最高温度，屋内不作要求D.敷设于空气中的裸导体，屋内、外均无要求答案：B2. 选择屋外裸导体使用的最高环境温度应符合。
A.历史最高温度B.年最高温度平均值C.最热月平均温度D.最热月平均最高温度(最热月的日最高温度平均值)答案：D3. PE线采用单芯绝缘导体时，对其机械强度的要求，下列叙述正确的是。
A.有机械性的保护时为2.5mm2B.有机械性的保护时为4mm2C.无机械性的保护时为2.5mm2D.无机械性的保护时为5mm2答案：A4. 裸导体正常最高工作温度不应大于。
A.±60℃B.+70℃C.+75℃D.+80℃答案：B5. 对电缆绝缘类型的选择，下列正确的是。
A.高温场所和低温环境都可以采用聚氯乙烯绝缘电缆B.放射线场所宜采用不滴流油浸纸绝缘电缆C.移动式电气设备宜采用交联聚乙烯式电缆D.有低毒难燃性防火要求的场所，可采用交联聚乙烯或乙丙橡胶等绝缘不含卤素的电缆答案：D6. 验算导体短路动稳定时，硬铝最大允许力应为。
A.70MPaB.90MPaC.125MPaD.140MPa答案：A7. 下列电缆外护层的选择正确的是。
A.放射性作用场所的电缆宜采用钢铠B.移动式电气设备应采用橡胶外套加钢铠C.铺设于江河、湖海中的电缆，钢铠应满足受力条件D.敷设于保护管中的电缆，一般不作要求答案：C8. 低压配电系统铝导线固定敷设，当绝缘子跨度在2～6m，其最小芯线截面面积应为mm2。
A.2.5B.4C.6D.10答案：B9. 设计所选用的导体，其长期允许电流。
A.应计及故障时转移过来的负荷B.不得小于该回路的最大持续工作电流C.1.3倍于正常工作电流D.2倍于正常工作电流答案：B10. 对硬导体导线截面的选择，下列正确的一项是。

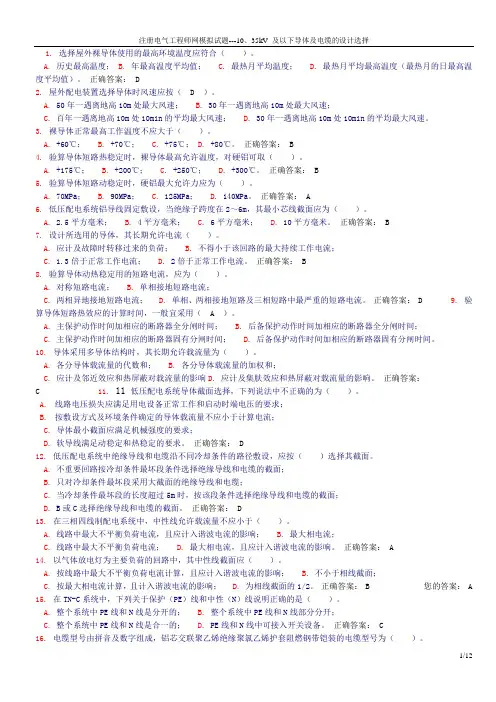

10、35kV 及以下导体及电缆的设计选择--注册电气工程师供配电专业
1.选择屋外裸导体使用的最高环境温度应符合（）。
A. 历史最高温度；B. 年最高温度平均值；C. 最热月平均温度；D. 最热月平均最高温度（最热月的日最高温度平均值）。
正确答案： D2.屋外配电装置选择导体时风速应按（D）。
A. 50年一遇离地高10m处最大风速；B. 30年一遇离地高10m处最大风速；C. 百年一遇离地高10m处10min的平均最大风速；D. 30年一遇离地高10m处10min的平均最大风速。
3.裸导体正常最高工作温度不应大于（）。
A. +60℃；B. +70℃；C. +75℃；D. +80℃。
正确答案： B4.验算导体短路热稳定时，裸导体最高允许温度，对硬铝可取（）。
A. +175℃；B. +200℃；C. +250℃；D. +300℃。
正确答案： B5.验算导体短路动稳定时，硬铝最大允许力应为（）。
A. 70MPa；B. 90MPa；C. 125MPa；D. 140MPa。
正确答案： A6.低压配电系统铝导线固定敷设，当绝缘子跨度在2～6m，其最小芯线截面应为（）。
A. 2.5平方毫米；B. 4平方毫米；C. 6平方毫米；D. 10平方毫米。
正确答案： B7.设计所选用的导体，其长期允许电流（）。
A. 应计及故障时转移过来的负荷；B. 不得小于该回路的最大持续工作电流；C. 1.3倍于正常工作电流；D. 2倍于正常工作电流。
正确答案： B8.验算导体动热稳定用的短路电流，应为（）。
A. 对称短路电流；B. 单相接地短路电流；C. 两相异地接地短路电流；D. 单相、两相接地短路及三相短路中最严重的短路电流。
正确答案： D 9.验算导体短路热效应的计算时间，一般宜采用（A）。
A. 主保护动作时间加相应的断路器全分闸时间；B. 后备保护动作时间加相应的断路器全分闸时间；C. 主保护动作时间加相应的断路器固有分闸时间；D. 后备保护动作时间加相应的断路器固有分闸时间。
10.导体采用多导体结构时，其长期允许载流量为（）。
注册电气工程师(供配电专业)分类模拟题35kV级以下导体及电缆的设计选择(四)
注册电气工程师(供配电专业)分类模拟题35kV级以下导体及电缆的设计选择(四)一、判断题A对B错1. 除交流系统用单芯电力电缆外，电力电缆在同一层支架上电缆排列配置时，相互间宜有35mm空隙。
答案：A2. 不带分接装置的，将电能直接从电源处送到配电中心的母线槽是馈电式母线槽。
答案：A3. 金属布线一般适用于室内、外场所，但对金属管有严重腐蚀的场所不宜采用。
答案：A4. 100℃以上高温环境，应选用耐热聚氯乙烯。
答案：B5. 有低毒难燃防火要求的场所，可采用交联聚乙烯、聚乙烯或乙丙橡皮绝缘的电缆。
答案：A6. 10kV及以下架空线路严禁跨越火灾危险区域。
答案：A7. 1kV及其以下电源中性点直接接地且保护线与受电设备外露可导电部位连接接地时，单相回路中保护线与中性线各自独立时，应采用三芯电缆。
答案：B8. 钢索上采用瓷瓶吊装绝缘导线布线时，支持点间距不应大于1.5m。
线间距离在屋外不应小于50mm。
答案：B9. 3根以上绝缘导线穿同一根管时，导线的总截面不应大于管内净面积的40%，当管子有两个弯(90°～105°)时，其长度不超过15m。
答案：A10. 耐火电缆用于明敷有多根电缆配置中，或位于油管、熔化金属溅落等可能波及场所时，其耐火性应符合现行国家标准《电线电缆燃烧试验方法》的规定，并满足该标准第6部分B类的要求。
除上述情况外且为少量电缆配置时，可采用符合该标准第6部分C类要求的耐火电缆。
答案：B11. 电缆支架除支持单相工作电流大于500A的交流系统电缆情况外，宜用钢制。
答案：B12. 在地下水位较高的地方，化学腐蚀液体溢流的场所，以及建筑物及厂房内电缆数量较多或较集中的场所应采用桥架敷设，不适于地下敷设的厂区宜用架空桥架敷设。
答案：A13. 交联聚乙烯绝缘电力电缆(1～10kV)线芯允许长期工作温度90℃。
答案：A14. 阻火墙、阻火隔层和封堵的构成方式，均应满足按等效工程条件下标准试验的耐火极限不低于1h。
注册电气工程师(供配电专业)培训讲义：导体选择、电缆及架空线路
3~35kV配电装置导体选择（ 3~35kV配电装置导体选择（续） 配电装置导体选择
811.6 短路稳定校验 -1 短路电流的计取，同7章。 短路电流的计取， 章 -2 用熔断器保护时，对短路稳定校验的要求有不同提法。 用熔断器保护时，对短路稳定校验的要求有不同提法。 DL/T5222中规定 中规定： 仅用熔断器保护的导体和电器可不验算热稳定； * DL/T5222中规定：“仅用熔断器保护的导体和电器可不验算热稳定； 除用有限流作用的熔断器保护者外，导体和电器的动稳定仍应验算。 除用有限流作用的熔断器保护者外，导体和电器的动稳定仍应验算。” 熔断器有限流作用时，可不验算动稳定。） （熔断器有限流作用时，可不验算动稳定。） 50060的提法 的提法： 用高压限流熔断器保护的导体和电器， * GB 50060的提法：“用高压限流熔断器保护的导体和电器，可根据 限流熔断器的特性验算其动稳定和热稳定。 限流熔断器的特性验算其动稳定和热稳定。” 建议联系上下文审题，判断其原意。单选题和案例题不难判断。） （建议联系上下文审题，判断其原意。单选题和案例题不难判断。） -3 短路电流的电磁效应和导体的动稳定校验，见《配电手册》第五章 短路电流的电磁效应和导体的动稳定校验， 配电手册》 P207~209。 P207~209。 硬导体的最大允许应力有不同的数据： 硬导体的最大允许应力有不同的数据： DL/T5222的表7.3.3（硬铜为170MPa 铝合金按牌号）； 的表7.3.3 170MPa， DL/T5222的表7.3.3（硬铜为170MPa，铝合金按牌号）； 指导书》的表8 硬铝/硬铜为70/140 70/140MPa）； 《指导书》的表8-1-2（硬铝/硬铜为70/140 ）； 配电手册》 硬铜为120/17 10（硬铝/硬铜为 ）。 答题建议：案例题不要引用《指导书》 如题目给出数据时， （答题建议：案例题不要引用《指导书》。如题目给出数据时，应直 接引用。计算题未给数据时，可引用《配电手册》的公式和数据。） 接引用。计算题未给数据时，可引用《配电手册》的公式和数据。）
[工程类试卷]35kV级以下导体及电缆的设计选择练习试卷4及答案与解析
![[工程类试卷]35kV级以下导体及电缆的设计选择练习试卷4及答案与解析](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/f49728fa49649b6648d74739.webp)
35kV级以下导体及电缆的设计选择练习试卷4及答案与解析一、单项选择题每题的备选答案中，只有一个是符合题目要求的。
1 除交流系统用单芯电力电缆外，电力电缆在同一层支架上电缆排列配置时，相互间宜有( )空隙。
（A）15mm（B）25mm（C）35mm（D）50mm2 热力管道与电缆交叉敷设时，其间距应为( )。
（A）150mm（B）250mm（C）350mm（D）500mm3 热力管道与控制信号电缆交叉敷设时，其间距应为( )。
（A）150mm（B）250mm（C）350mm（D）500mm4 电缆支架除支持单相工作电流大于( )的交流系统电缆情况外，宜用钢制。
（A）1000A（B）500A（C）300A（D）100A5 在竖井中，宜每隔约( )设置阻火隔层。
（A）9m（B）7m（C）6m（D）3m6 热力管道与控制信号电缆平行敷设时，其间距应为( )。
（A）150mm（B）250mm（C）350mm（D）500mm7 室内裸导体布线距地高度不低于( )。
（A）2.5m（B）3.0m（C）3.5m8 当室内裸导体采用防护等级不低于IP2X级的网状遮拦时距地高度不低于( )。
（A）2.5m（B）3.0m（C）3.5m（D）4.0m9 屋内直布线宜用护套绝缘导线，其截面不宜大于( )，布线的固定点间距不应大于300mm。
（A）2.5mm2（B）4mm2（C）6mm2（D）10mm210 3根以上绝缘导线穿同一根管时，导线的总截面不应大于管内净面积的40%，当管子有三个弯(90°～105°)时，其长度不超过( )。
（A）30m（B）20m（C）15m（D）8m11 控制线与动力线共管时，当线路较长或弯头较多时，控制线截面不应小于动力线截面的( )。
（B）15%（C）30%（D）40%12 母线槽距地面的距离不应小于( )。
但安装在配电室、电气竖井等电气专用房间时不受此限制。
（A）2m（B）2.2m（C）2.5m（D）3.0m二、多项选择题每题的备选答案中，有2个或2个以上符合题意，至少有1个错项。

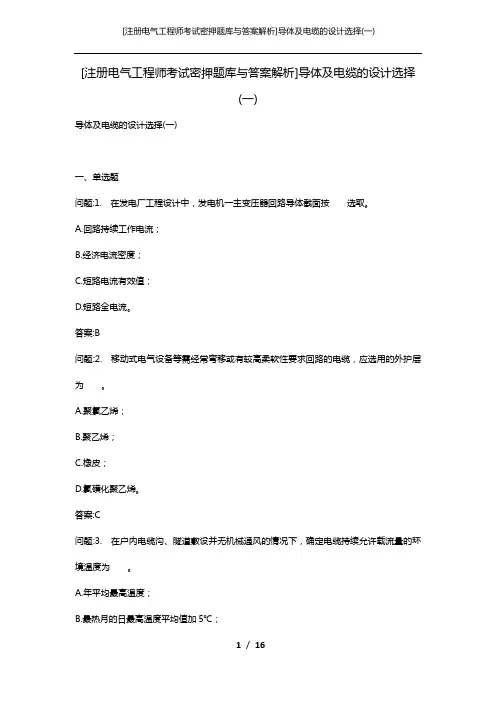

[注册电气工程师考试密押题库与答案解析]导体及电缆的设计选择(一)
