CAD的绘图环境如何设置
CAD的绘图环境如何设置
CAD的绘图环境对CAD绘图的影响很大，我们设置好了绘图环境绘图的时候才更方便。下面是店铺带来关于CAD的绘图环境如何设置的内容，希望可以让大家有所收获!
CAD的绘图环境设置的方法
一、适当修改系统配置
使用菜单栏中的“工具”→“选项”对话框修改系统配置：
1.选择“显示”选项卡，修改显示精度为2000(最高20000，圆和圆弧的显示更平滑，但可能显示速度变慢)。
2.选择“用户系统配置”选项卡，自定义鼠标右键功能。“默认模式”选择第一项“重复上一个命令”，“命令模式”选择第一项“确认”。这样能提高绘图速度，当然也可不作改变，这要以个人习惯而定。
3.选择“选择”选项卡，将拾取框大小调整到中间偏左位置，拾取框大小变大，在绘图时更容易拾取对象。
二、确定图形单位
从“格式”下拉菜单中选取“单位...”打开“图形单位”对话框，设置长度单位为小数即十进制，其精度为0;设置角度单位为十进制，其精度为0;设置缩放拖放内容的单位为毫米。其余采用默认设置。
三、确定图形界限
默认绘图界限为420×297，图纸幅面为A3横放。改变图形界限，可从菜单栏中选取“格式”→“图形界限”，根据命令提示，输入相应数值，依次回车，则完成图形界限的改变。单击状态行上的“栅格”按钮，打开栅格，栅格布满设置的图形界限之内的范围。
四、辅助绘图模式作必要调整，对状态栏各项进行设置
1.要关闭“捕捉”，这样绘图时不会捕捉到栅格上的点。
2.右键单击“对象捕捉”按钮。
(1)在“极轴追踪”选项卡中，选中“启用极轴追踪”;将增量角设为30度;选中“用所有极轴角设置追踪”，保证在绘图时向各个方向都能出现追踪线。
(2)在“对象捕捉”选项卡中，将端点、中点、圆心、象限点、交点、垂足、切点这7个常用的选中，在绘图时若感觉捕捉点太多，出现互相干涉现象，可随时关闭多余的捕捉点，若有时需要用到特殊捕捉点，可利用“对象捕捉工具栏”中的临时捕捉点进行捕捉。
AutoCAD绘图环境设置
AutoCAD绘图环境设置
概述
AutoCAD是一款广泛应用于工程设计和绘图领域的软件。在使用AutoCAD进行绘图工作时，合理设置绘图环境可以提高工作效率，提升绘图质量。本文将介绍AutoCAD的绘图环境设置方法，包括单位设置、图层管理、对象属性设置等内容。
单位设置
在AutoCAD中，设置正确的单位对绘图非常重要。单位设置影响着绘图的尺寸和比例。可以通过以下步骤设置单位： 1. 打开AutoCAD软件并打开一个新的绘图文件。 2. 输入UN或UNITS命令，弹出单位设置对话框。 3. 在单位设置对话框中选择合适的单位，如毫米、厘米、米等。 4. 设置长度类型，如十进制、工程、科学等。 5. 点击确定应用设置。
图层管理
图层是AutoCAD中管理和组织绘图元素的重要工具。通过图层管理，可以控制绘图元素的显示、隐藏、颜色、线型等属性。图层管理的步骤如下： 1. 打开AutoCAD软件并打开绘图文件。 2. 输入LA或LAYER命令，打开图层管理器。 3.
在图层管理器中可以新建图层、修改图层属性、调整图层顺序等。 4. 通过勾选或取消勾选图层前的复选框来控制图层的显示与隐藏。
对象属性设置
在绘图过程中，经常需要设置绘图对象的属性，如颜色、线型、线宽等。可以通过以下步骤设置对象属性： 1. 选择要设置属性的对象，可以使用命令如LINE、CIRCLE等创建对象。 2. 输入PROP或PROPERTIES命令，打开属性设置面板。 3.
在属性设置面板中可以设置对象的颜色、线型、线宽等属性。 4. 确定设置后，再次点击绘图区域即可应用属性设置。
快捷键设置
AutoCAD提供了丰富的快捷键功能，可以通过快捷键快速调用命令和完成操作。为了提高工作效率，可以设置自定义快捷键： 1. 输入CUI命令，打开自定义用户界面对话框。 2. 在自定义用户界面对话框中选择键盘快捷键。 3. 在快捷键设置中可以为命令或操作设置快捷键。 4. 设置完成后保存并关闭对话框。 界面设置
CAD工作空间配置 个性化定制绘图环境
CAD工作空间配置：个性化定制绘图环境
CAD工作空间的配置对于设计师和绘图者来说非常重要。一个合理配置的工作空间能够提高工作效率，并让我们更好地适应软件的操作方式。在AutoCAD等CAD软件中，我们可以通过个性化定制来为自己创建一个符合个人习惯的绘图环境。下面将介绍一些常用的CAD工作空间配置技巧。
第一步是重新调整自己的CAD界面。在CAD中，我们可以通过重新排列工具栏、调整菜单栏和状态栏的位置以及更改快捷键来适应自己的操作习惯。点击"工具栏"选项，我们可以选择工具栏的布局和显示/隐藏具体的工具栏。对于常用的命令，我们可以将其放置在工具栏上，以便快速访问。通过右键点击工具栏，我们还可以调整其大小和位置。如果我们想要更大的绘图区域，可以通过隐藏菜单栏和状态栏来实现。点击"视图"-"用户界面"，我们可以勾选或取消勾选显示菜单栏和状态栏的选项。
第二步是设置CAD命令的快捷键。通过设置快捷键，我们可以更快速地执行命令，提高工作效率。点击"格式"-"快捷键"，弹出快捷键编辑器。在命令列表中选择我们要设置快捷键的命令，然后在"新快捷键"一栏中输入我们想要设置的快捷键组合。比如，我们想要将直线命令设置为"L"键，只需在"新快捷键"中输入"L"，然后点击"应用"即可。在设置快捷键时，建议尽量使用少量的键或使用易于按压的键盘组合，这样可以更快速地执行命令。 第三步是自定义CAD工作区。通过工作区的自定义，我们可以创建符合自己工作习惯的CAD界面。点击"视图"-"工作区"-"保存当前"，弹出工作区保存对话框。在对话框中，我们可以为自己的工作区命名，并选择是否将当前的工作区设置作为默认工作区。点击"保存"后，我们可以随时在工作区管理器中选择和切换我们自定义的工作区。
另外，我们还可以通过更改CAD系统变量来进一步个性化定制绘图环境。系统变量是CAD软件中的一些设置选项，通过更改这些变量，我们可以调整软件的一些默认行为。比如，我们可以通过更改LWDISPLAY变量的值来决定是否显示线宽。通过更改DIMSCALE变量的值，我们可以调整标注的比例尺度。系统变量的具体设置可以通过输入"SETVAR"命令进行。
cad setvar命令的使用方法 使用范例

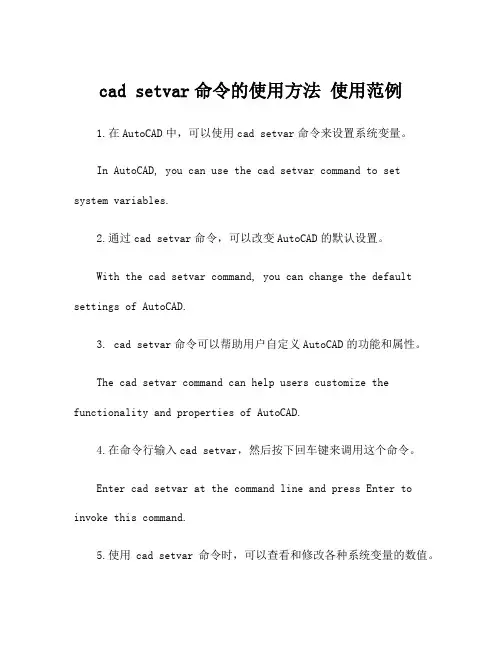

cad setvar命令的使用方法 使用范例
1.在AutoCAD中，可以使用cad setvar命令来设置系统变量。
In AutoCAD, you can use the cad setvar command to set
system variables.
2.通过cad setvar命令，可以改变AutoCAD的默认设置。
With the cad setvar command, you can change the default
settings of AutoCAD.
3. cad setvar命令可以帮助用户自定义AutoCAD的功能和属性。
The cad setvar command can help users customize the
functionality and properties of AutoCAD.
4.在命令行输入cad setvar，然后按下回车键来调用这个命令。
Enter cad setvar at the command line and press Enter to
invoke this command.
5.使用cad setvar命令时，可以查看和修改各种系统变量的数值。 When using the cad setvar command, you can view and
modify the values of various system variables.
6. cad setvar命令的语法比较简单，易于使用。
The syntax of the cad setvar command is simple and easy
to use.
7.使用cad setvar命令可以提高绘图效率。
Using the cad setvar command can improve drawing
efficiency.
8. cad setvar命令的功能范围非常广泛。
定制2010cad环境
2．3 定制CAD绘图环境
在新建了图纸以后，还可以通过下面的设置来修改之前一些不合理的地方和其他辅助设置选项。
2.3.1 图形范围
1.命令格式
命令行：Limits
菜 单：[格式]→[图形界限]
LIMITS命令用于设置绘图区域大小，相当于手工制图时图纸的选择。
2.操作步骤
用LIMITS命令将绘图界限范围设定为A4图纸（210mm×297mm）操作步骤如下：
命令:limits 执行limits命令
限界关闭:打开(ON)/ <0,0>: 0,0 设置绘图区域左下角坐标
右上点<420,297>:297,210 设置绘图区域右上角坐标
命令:limits 重复执行limits命令
限界关闭:打开(ON)/ <0,0>:on 打开绘图界限检查功能
各选项说明如下：
关闭(OFF)：关闭绘图界限检查功能
打开(ON)： 打开绘图界限检查功能
确定左下角点后，系统继续提示：右上点 <420,297>: 指定绘图范围的右上角点。默认A3图的范围，如果设其它图幅，只要改成相应的图幅尺寸就可以了。
表2-1.国家标准图纸幅面（单位：mm）
幅面代号 A0 A1 A2 A3 A4
宽×高 1189×841 841×594 594×420 420×297 297×210
3. 注意
1）在中望CAD 2010中，我们总是用真实的尺寸绘图，在打印出图时，再考虑比例尺。另外，用LIMITS限定绘图范围，不如用图线画出图框更加直观。
2）当绘图界限检查功能设置为ON时，如果输入或拾取的超出绘图界限，则操作将无法进行。
3）绘图界限检查功能设置为OFF时，绘制图形不受绘图范围的限制。
4）图界限检查功能只限制输入点坐标不能超出绘图边界，而不能限制整个图形。
Auto cad 自学教程1
Auto CAD 教程
第 1 页 共 23页 第一讲
第一节 CAD软件绘图环境配置
一．工作空间设置
在AUTOcad安装完成并激活后，启动软件进入制图界面。点击右下角 图标，选择为AutoCAD经典模式。然后关闭屏幕左右所有工具栏。保留软件工具栏的“图层”，“特性”，“样式”三个工具栏。
二．选项设置
第一步完成后，在屏幕空白处点击鼠标右键，选择最后一个“选项”，打开“选项”设置面板。第一个选项卡“文件”下，点击“自动保存文件位置”后，点击右上方“浏览”按钮进行自定义保存文件位置设置。如下图：
接下来点击“显示”选项卡进入显示选项设置，点击左上部“布局元素”一栏中的“颜色”按钮进入图形窗口颜色设置，将“二维模型空间”，“图纸/布局”及“块编辑器”这三个空间的界面元素之统一背景颜色修改为“黑色”。应用并关闭。如下 Auto CAD 教程
第 2 页 共 23页
回到“显示”选项卡，左下方“布局元素”一栏中，将“显示可打印区域”及“显示图纸背景”复选框前面的勾去掉。最后将“十字光标”大小调整到100，即最大状态。完成后如下图： Auto CAD 教程
第 3 页 共 23页 下一步“打开和保存”选项卡下，将文件保存，另存为格式修改为“AutoCAD 2004/LT2004图形（*.dwg）”。取消右下方前面复选框里面的勾。如下图
下一步直接跳过“打印和发布”，“系统”，“用户系统配置”选项卡，直接点击“草图”选项卡调整“自动捕捉标记”大小和“靶框大小”。根据个人习惯进行大小调整，喜大恶小。
下一步点击“选择集”选项卡，调整“拾取框大小”，及“夹点大小”。然后点击“视觉效果设置”按钮，进入视觉效果设置，根据个人喜好进行设置。完成后如下图：
Auto CAD 教程
第 4 页 共 23页 下一步，点击“配置”选项卡，对刚才配置好的环境“重命名”即可。最后点击“确定”按钮，完成设置。
第2章 中望CAD设置
- 7 -
第2章 中望CAD设置
本章要点
启动对话框的使用
文件管理
定制中望CAD 2010绘图环境
设置图形范围、绘图单位
中望CAD坐标系统
每个人的工作性质、环境，所属专业均不相同，要使中望CAD满足每个人的要求，习惯，应对中望CAD进行必要的设置。
本章的内容，对于初学者可能有点枯燥，请耐心学下去，当然，也可暂时放一放，先从绘图开始学习。也可以在老师或有经验的同事的帮助下，进行必要的设置。这里相当于学骑自行车，骑车的初学者，上下车较难，而骑上车，往前骑行相反容易掌握，所以往往是初学者由别人扶上车，再往前骑行。
2.1启动对话框的使用
启动中望CAD 2010或建立新图形文件时，系统出现中望CAD 2010屏幕界面，并弹出一个启动对话框，如图2-1所示。利用该对话框，用户可以方便地设置绘图环境，让用户以多种方式开始绘图。
图2-1启动对话框 中望CAD2010标准教程
- 8 - 下面分别介绍各个按钮的功能。
2.1.1 打开一幅图
当用户单击图2-1所示的启动对话框中的按钮时，系统弹出一个如图2-2所示的对话框。如果在对话框右边预览中没有图形，要勾选对话框中的“使用预览”。
用户可以直接点取选择文件列表框下的文件名，单击确定按钮，打开已经存在的图样；或点取浏览按钮，系统将弹出如图2-3所示的选择文件对话框，在该对话框中可选取已有图样，并在其上开始绘图。例如：在图2-3中，选中中望CAD下面的Sample子目录中名为Cube.dwg的图形，在对话框右边预览中将可以浏览该图形，然后点取打开按钮，以后就可以在此图样上继续绘图和编辑。
图2-2 打开图形
图2-3 通过浏览选择文件 第2章 中望CAD设置
- 9 - 2.1.2 使用缺省设置
当用户单击图2-1所示的启动对话框中的按钮时，中望CAD 2010将让用户使用缺省的绘图环境开始绘制新图，如图2-4所示。该对话框中的默认设置框中有两个单选框：英制（英尺和英寸），公制（毫米）。用户选择其中一项后，单击确定按钮，即可开始绘制新图形。
建筑CAD--集体备课教案
泸州市江阳职业高级中学校
建筑教研组 《建筑CAD2000》集体备课教案 第 1页
1 课程名称 CAD制图 课 时 2学时 序 号 第1周
第一课 绘图基本操作
授课班级 教学方式 理论讲授1学时，上机实作1学时
教学主要内容、目的、要求、重点与难点、复习、提问、小结、布置作业等
教学
主要
内容 一、启动AutoCAD2000：
二、AutoCAD2000命令的输入方法：
三、选择对象与删除命令：
四、文件的存盘、打开和退出系统。
教学
目的 1、培养学生学习AutoCAD2000电脑制图的积极性和主动性；
2、使学生掌握CAD软件的启动、命令和数据的输入、命令的终止重复、取消、撤销；
3、使学生学会CAD文件的存盘、打开和退出系统、
教学
重点 1、学习上机的一般操作，学会开关机；
2、学会利命令按钮法、下拉菜单法、键盘键入法、重复执行命令进行命令的输入操作；
3、让学生掌握命令的终止重复、取消、撤销操作。
教学
难点 1、利用单选、窗口、交叉窗口、全选方式进行对象的选择；
2、文件的存盘与退出。
小结 1、建筑CAD电脑制图是一门非常重要的专业技术课，它将为建筑专业的学生进入社会的就业提供很大的帮助，要求建筑专业的学生必须认真对待，力争学到最好。
2、要学好建筑电脑制图，就必须掌握计算机应用的基本知识，学会开关机、打开计算机内的建筑CAD软件，并学会打开新文件和保存文件等。
作业 1、将本节课的教学内容抄写在作业本上；
2、利用自己的课余时间重复操作以上内容；
3、上机实作内容：开关机、打开建筑CAD软件、打开和保存文件等。
【教学主要内容】 泸州市江阳职业高级中学校
建筑教研组 《建筑CAD2000》集体备课教案 第 2页
2 一、启动AutoCAD2000：
(完整版)《工程制图CAD》教案
中国信息大学课程教案
2010 ～ 2011 学年 第二学期
学 院 传媒艺术学院
课 程 名 称 工程制图CAD
教 学 班 级
任 课 教 师 姓 名 高 杨
职 称
使 用 教 材
1 第一部分 课程简介
一、 课程名称：
《工程制图CAD》
二、 基本情况：
课 程 性 质： 技能类专业课
学 分： 6学分
学 时： 60学时
教学班容量： 60人
三、 课程性质：
《工程制图CAD》是学习室内设计、家具设计、建筑设计等专业学生的一门必修课和核心课程，为室内设计专业技能类、实训性课程。课程实质是要教会学生从如何识图、读图到不仅会画图，还能够在掌握相关制图规范的基础上，灵活运用、自主思考，能独立运用AutoCAD软件完成设计项目施工图的制图设计任务。
课程重点学习内容分两部分组织：一为工程制图的相关国家规范，二为以CAD为主的软件实操。只有在掌握了制图规范的基础上，学习如何运用CAD软件进行设计项目的施工图绘制，才能使学生少犯或避免再犯一些显而易见的低级制图错误。比如，混淆平面图与立面图的剖切符号；对索引符号的涵义一无所知；一张图纸上出现多张不同比例的施工图时，不知道该如何设置比例；更有甚者连什么是平面图、立面图、详图、剖面图都不知道，更不用说尺寸标注的具体规范了。所以，必须要先解决这些基础性的普遍问题。在制图规范这一内容里，教师将有选择的重点讲解工程制图的相关国家规范，学生除了要做好笔记、掌握好课堂内容之外，还必需做好课前预习,课下认真完成教师布置的预习指导作业。在以CAD为主的软件实操内容中，将以案例教学法为主，以制作一套完整的室内设计项目施工图为例进行精讲。从而激发学生主动寻找解决问题的途径。学习的重点在于独立思考、自主选择，在整个过程中培养了学生的自主学习、独立思考的能力。
《测绘CAD》课程标准
《测绘CAD》课程标准
一、课程定位
《测绘CAD》是测绘地理信息技术相关专业的基础课程和主干课程，本课程是研究计算机绘图方法在测绘行业中的图形绘制与其他应用的一门学科。
通过该课程的学习，学生应掌握绘图基础操作，编辑二维图形，绘图环境设置，图块、外部参照的创建和使用，图形查询，测绘符号的制作，尺寸标注，表格绘制，图形打印与输出，三维图形绘制等绘图的基础知识；具备二维图形的绘制技能，测绘符号的制作和使用，阅读和绘制工程图、地形图等绘制基本技能，为后续专业课程的学习奠定坚实基础。
二、工作任务与课程目标
（一）课程目标
本课程以工作项目为载体，以工作任务为导向，以实训为手段，将测绘CAD的基础知识和操作技能融入具体的工作项目。通过不同项目工作任务的训练，使学生熟练掌握AutoCAD软件的基础知识和操作技能，能进行二维图形的绘制、编辑，能进行尺寸标注、表格绘制，能制作与使用图块，能进行测绘符号的制作和使用，能阅读和识别工程图样，能按照专业具体要求，进行工程图、地形图等图形的绘制和输出。本课程具体的目标见表1。
表1课程目标表
课课程目标 能力目标 1.会AutoCAD软件的安装
2.会文件的加密
3.会直角坐标与相对直角坐标输入
4.会极坐标与相对极坐标输入
5.会点的绘制
6.会直线段的绘制
7.会多段线的绘制
8.会矩形的绘制
9.会正多边形的绘制
10.会圆及圆弧的绘制
11.会对象的复制和删除
12.会镜像复制 13.会偏移复制
14.会阵列复制
15.会移动和旋转对象
16.会对象对齐和反转
17.会比例缩放
18.会延伸和修剪对象
19.会拉伸和拉长对象
20.会移动和旋转对象
21.会对象对齐和反转
22.会几何约束
23.会标注约束
24.会图形界限及图形单位设置
25.会对象捕捉与极轴追踪
26.会图块的创建及修改
27.会图块属性的创建及修改
28.会动态块的创建及修改
29.会地物符号制作
