断路器接触器热继电器如何选用
继电器如何选型

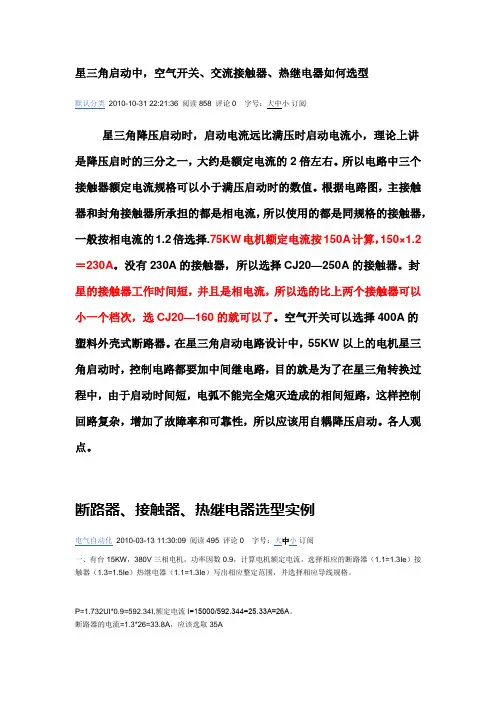

星三角启动中，空气开关、交流接触器、热继电器如何选型默认分类2010-10-31 22:21:36 阅读858 评论0 字号：大中小订阅星三角降压启动时，启动电流远比满压时启动电流小，理论上讲是降压启时的三分之一，大约是额定电流的2倍左右。
所以电路中三个接触器额定电流规格可以小于满压启动时的数值。
根据电路图，主接触器和封角接触器所承担的都是相电流，所以使用的都是同规格的接触器，一般按相电流的1.2倍选择.75KW电机额定电流按150A计算，150×1.2＝230A。
没有230A的接触器，所以选择CJ20—250A的接触器。
封星的接触器工作时间短，并且是相电流，所以选的比上两个接触器可以小一个档次，选CJ20—160的就可以了。
空气开关可以选择400A的塑料外壳式断路器。
在星三角启动电路设计中，55KW以上的电机星三角启动时，控制电路都要加中间继电路，目的就是为了在星三角转换过程中，由于启动时间短，电弧不能完全熄灭造成的相间短路，这样控制回路复杂，增加了故障率和可靠性，所以应该用自耦降压启动。
各人观点。
断路器、接触器、热继电器选型实例电气自动化2010-03-13 11:30:09 阅读495 评论0 字号：大中小订阅一、有台15KW，380V三相电机，功率因数0.9，计算电机额定电流，选择相应的断路器（1.1=1.3Ie）接触器（1.3=1.5Ie）热继电器（1.1=1.3Ie）写出相应整定范围，并选择相应导线规格。
P=1.732UI*0.9=592.34I,额定电流I=15000/592.344=25.33A≈26A。
断路器的电流=1.3*26=33.8A，应该选取35A接触器的电流=1.5*26=39A，应该选取40A热继电器的电流=1.3*26=33.8A，应该选取35A15KW电动机的电缆应该选都是16平方*3加10平方接地.二、额定功率是75KW电压380V的电动机如何选择电流表;电流互感器;控制用的断路器,交流接触器的型号?额定功率是75KW电压380V的电动机，In=75×2=150，电流表的量程（X）可根据2X/3=150得（X=225），取近似值可选200/5的电流表。
简述热继电器的选用原则
简述热继电器的选用原则
一、热继电器的选用原则
1、热继电器的设计电流和电压要根据实际要求选取，并符合相关的技术要求。
2、考虑热继电器额定的功率和接线电阻，使得热继电器在使用时能够满足要求的电流，从而保护被保护电路免受过载现象。
3、考虑热继电器的抗射频干扰能力，以及对操作频率的抗干扰性能，使得热继电器能够在复杂的环境中正常工作。
4、考虑热继电器的耐压性能，确保热继电器能够抗击防护电路所面临的强电场，保护被保护的电路免受瞬态电压的破坏。
5、考虑热继电器的冷却条件，以及合理的设计结构，确保热继电器能够正常的运行，从而保证热继电器的可靠性。
6、考虑热继电器的触头材料和工艺要求，确保热继电器的准确和可靠性。
7、考虑热继电器的环境要求，以及设备的安装位置和环境，确保热继电器能够正常的工作。
以上就是热继电器的选用原则，在使用热继电器时，要按照要求选取热继电器，确保其安全可靠的工作，以保护被保护电路的安全。
- 1 -。

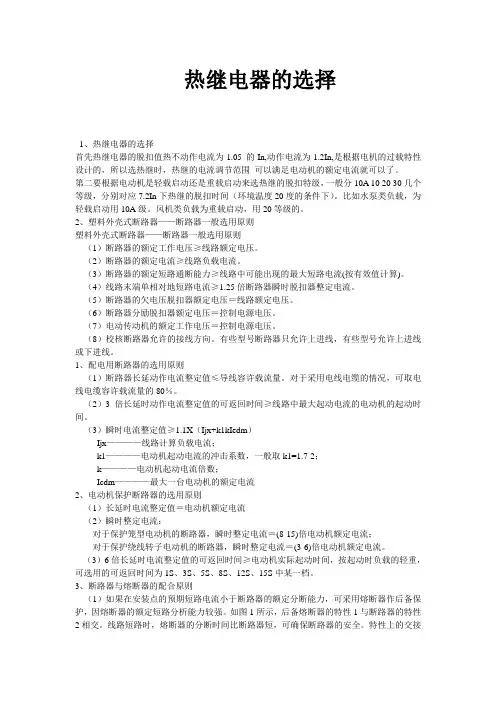

热继电器
热继电器的选择1、热继电器的选择首先热继电器的脱扣值热不动作电流为1.05 的In,动作电流为1.2In,是根据电机的过载特性设计的，所以选热继时，热继的电流调节范围可以满足电动机的额定电流就可以了。
第二要根据电动机是轻载启动还是重载启动来选热继的脱扣特级，一般分10A 10 20 30几个等级，分别对应7.2In下热继的脱扣时间（环境温度20度的条件下）。
比如水泵类负载，为轻载启动用10A级。
风机类负载为重载启动，用20等级的。
2、塑料外壳式断路器——断路器一般选用原则塑料外壳式断路器——断路器一般选用原则（1）断路器的额定工作电压≥线路额定电压。
（2）断路器的额定电流≥线路负载电流。
（3）断路器的额定短路通断能力≥线路中可能出现的最大短路电流(按有效值计算)。
（4）线路末端单相对地短路电流≥1.25倍断路器瞬时脱扣器整定电流。
（5）断路器的欠电压脱扣器额定电压＝线路额定电压。
（6）断路器分励脱扣器额定电压＝控制电源电压。
（7）电动传动机的额定工作电压＝控制电源电压。
（8）校核断路器允许的接线方向。
有些型号断路器只允许上进线，有些型号允许上进线或下进线。
1、配电用断路器的选用原则（1）断路器长延动作电流整定值≤导线容许载流量。
对于采用电线电缆的情况，可取电线电缆容许载流量的80％。
（2）3倍长延时动作电流整定值的可返回时间≥线路中最大起动电流的电动机的起动时间。
（3）瞬时电流整定值≥1.1X（Ijx+k1kIedm）Ijx————线路计算负载电流；k1————电动机起动电流的冲击系数，一般取k1=1.7-2；k————电动机起动电流倍数；Icdm————最大一台电动机的额定电流2、电动机保护断路器的选用原则（1）长延时电流整定值＝电动机额定电流（2）瞬时整定电流：对于保护笼型电动机的断路器，瞬时整定电流＝(8-15)倍电动机额定电流；对于保护绕线转子电动机的断路器，瞬时整定电流＝(3-6)倍电动机额定电流。

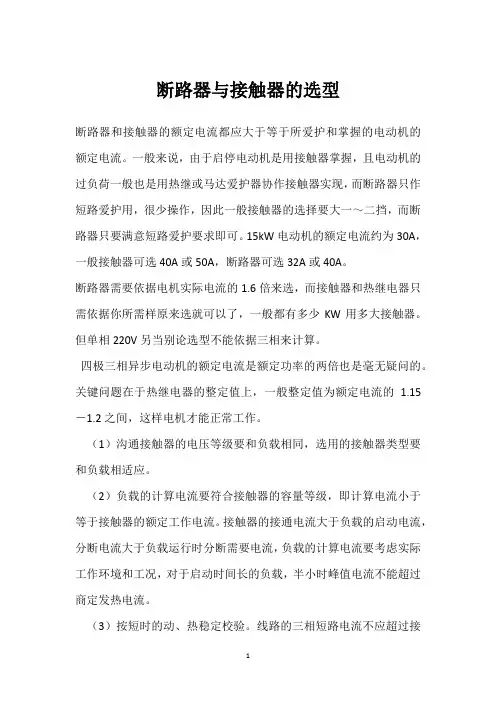

断路器与接触器的选型
断路器与接触器的选型断路器和接触器的额定电流都应大于等于所爱护和掌握的电动机的额定电流。
一般来说，由于启停电动机是用接触器掌握，且电动机的过负荷一般也是用热继或马达爱护器协作接触器实现，而断路器只作短路爱护用，很少操作，因此一般接触器的选择要大一～二挡，而断路器只要满意短路爱护要求即可。
15kW电动机的额定电流约为30A，一般接触器可选40A或50A，断路器可选32A或40A。
断路器需要依据电机实际电流的1.6倍来选，而接触器和热继电器只需依据你所需样原来选就可以了，一般都有多少KW用多大接触器。
但单相220V另当别论选型不能依据三相来计算。
四极三相异步电动机的额定电流是额定功率的两倍也是毫无疑问的。
关键问题在于热继电器的整定值上，一般整定值为额定电流的 1.15－1.2之间，这样电机才能正常工作。
（1）沟通接触器的电压等级要和负载相同，选用的接触器类型要和负载相适应。
（2）负载的计算电流要符合接触器的容量等级，即计算电流小于等于接触器的额定工作电流。
接触器的接通电流大于负载的启动电流，分断电流大于负载运行时分断需要电流，负载的计算电流要考虑实际工作环境和工况，对于启动时间长的负载，半小时峰值电流不能超过商定发热电流。
（3）按短时的动、热稳定校验。
线路的三相短路电流不应超过接触器允许的动、热稳定电流，当使用接触器断开短路电流时，还应校验接触器的分断力量。
（4）接触器吸引线圈的额定电压、电流及帮助触头的数量、电流容量应满意掌握回路接线要求。
要考虑接在接触器掌握回路的线路长度，一般推举的操作电压值，接触器要能够在85～110%的额定电压值下工作。
假如线路过长，由于电压降太大，接触器线圈对合闸指令有可能不起反映；由于线路电容太大，可能对跳闸指令不起作用。
（5）依据操作次数校验接触器所允许的操作频率。
假如操作频率超过规定值，额定电流应当加大一倍。
（6）短路爱护元件参数应当和接触器参数协作选用。
选用时可参见样本手册，样本手册一般给出的是接触器和熔断器的协作表。

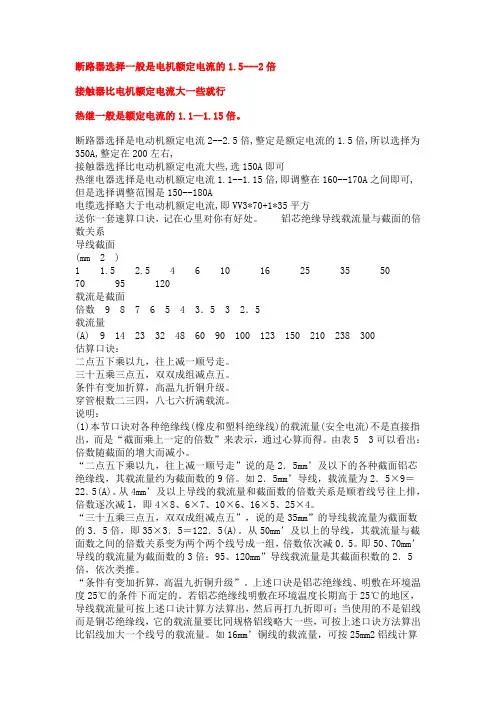

电动机断路器接触器热继选择
断路器选择一般是电机额定电流的1.5---2倍接触器比电机额定电流大一些就行热继一般是额定电流的1.1—1.15倍。
断路器选择是电动机额定电流2--2.5倍,整定是额定电流的1.5倍,所以选择为350A,整定在200左右,接触器选择比电动机额定电流大些,选150A即可热继电器选择是电动机额定电流1.1--1.15倍,即调整在160--170A之间即可,但是选择调整范围是150--180A电缆选择略大于电动机额定电流,即VV3*70+1*35平方送你一套速算口诀，记在心里对你有好处。
铝芯绝缘导线载流量与截面的倍数关系导线截面(mm 2 )1 1.5 2.5 4 6 10 16 25 35 5070 95 120载流是截面倍数9 8 7 6 5 4 3．5 3 2．5载流量(A) 9 14 23 32 48 60 90 100 123 150 210 238 300估算口诀：二点五下乘以九，往上减一顺号走。
三十五乘三点五，双双成组减点五。
条件有变加折算，高温九折铜升级。
穿管根数二三四，八七六折满载流。
说明：(1)本节口诀对各种绝缘线(橡皮和塑料绝缘线)的载流量(安全电流)不是直接指出，而是“截面乘上一定的倍数”来表示，通过心算而得。
由表5 3可以看出：倍数随截面的增大而减小。
“二点五下乘以九，往上减一顺号走”说的是2．5mm’及以下的各种截面铝芯绝缘线，其载流量约为截面数的9倍。
如2．5mm’导线，载流量为2．5×9＝22．5(A)。
从4mm’及以上导线的载流量和截面数的倍数关系是顺着线号往上排，倍数逐次减l，即4×8、6×7、10×6、16×5、25×4。
“三十五乘三点五，双双成组减点五”，说的是35mm”的导线载流量为截面数的3．5倍，即35×3．5＝122．5(A)。
从50mm’及以上的导线，其载流量与截面数之间的倍数关系变为两个两个线号成一组，倍数依次减0．5。

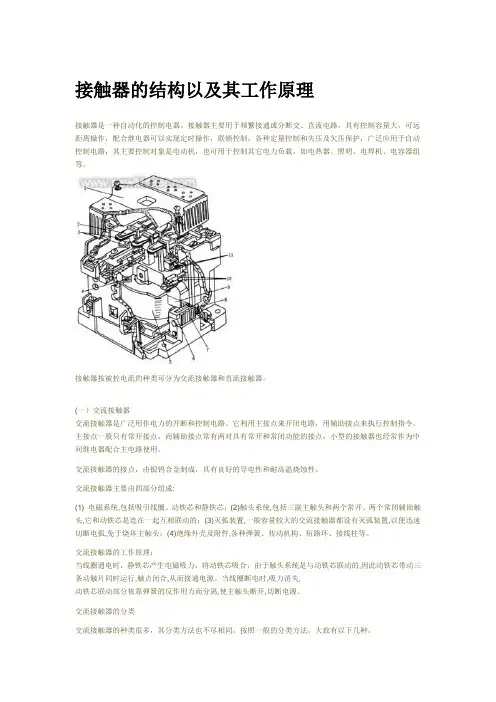

接触器,线经,热继电器断路器选型计算
接触器的结构以及其工作原理接触器是一种自动化的控制电器。
接触器主要用于频繁接通或分断交、直流电路，具有控制容量大，可远距离操作，配合继电器可以实现定时操作，联锁控制，各种定量控制和失压及欠压保护，广泛应用于自动控制电路，其主要控制对象是电动机，也可用于控制其它电力负载，如电热器、照明、电焊机、电容器组等。
接触器按被控电流的种类可分为交流接触器和直流接触器。
(一）交流接触器交流接触器是广泛用作电力的开断和控制电路。
它利用主接点来开闭电路，用辅助接点来执行控制指令。
主接点一般只有常开接点，而辅助接点常有两对具有常开和常闭功能的接点，小型的接触器也经常作为中间继电器配合主电路使用。
交流接触器的接点，由银钨合金制成，具有良好的导电性和耐高温烧蚀性。
交流接触器主要由四部分组成:(1) 电磁系统,包括吸引线圈、动铁芯和静铁芯；(2)触头系统,包括三副主触头和两个常开、两个常闭辅助触头,它和动铁芯是连在一起互相联动的；(3)灭弧装置,一般容量较大的交流接触器都设有灭弧装置,以便迅速切断电弧,免于烧坏主触头；(4)绝缘外壳及附件,各种弹簧、传动机构、短路环、接线柱等。
交流接触器的工作原理：当线圈通电时，静铁芯产生电磁吸力，将动铁芯吸合，由于触头系统是与动铁芯联动的,因此动铁芯带动三条动触片同时运行,触点闭合,从而接通电源。
当线圈断电时,吸力消失,动铁芯联动部分依靠弹簧的反作用力而分离,使主触头断开,切断电源。
交流接触器的分类交流接触器的种类很多，其分类方法也不尽相同。
按照一般的分类方法，大致有以下几种。
①按主触点极数分可分为单极、双极、三极、四极和五极接触器。
单极接触器主要用于单相负荷，如照明负荷、焊机等，在电动机能耗制动中也可采用；双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组；三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛；四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载；五极交流接触器用来组成自耦补偿起动器或控制双笼型电动机，以变换绕组接法。
电动机保护电气断路器、接触器、热继电器的选型
电动机保护电气断路器、接触器、热继电器的选型我们在做具体的控制系统时，常要需要计算负载的大小来选择电缆线的规格,我们可以根据电机铭牌来确定，也可以通过一些公式来算出来，其实有一种简单的经验算法很容易估算出来，虽然不是绝对正确，也足以用来做为选择电缆规格的依据了。
方法是，我们常用的三相异步电机一般有两种接法，一种是星形一种是角形。
除较小的电机外，多数是角形，我们就说角形的，如果是一台380V供电的7.5KW 的三相异步电机，那么它的额定每相工作电流约是15A。
实际通过算出来可能是比这个略小一点，我们完全可以按这个电流来选择电缆线了。
如果是一台380V供电的4KW的三相异步电机，那么它的额定每相工作电流约是8A。
可能我们以经看出来规律，也就是1千瓦功率约需2A电流，一个75KW的电机它的额定工作电流约是150A。
你可以通过公式的方法算算，结果是比较接近的。
对于单相电路而言，电机功率的计算公式是：P=IUcos φ，相电流I=P/Ucosφ；式中：I为相电流，它等于线电流；P为电机功率；U为相电压，一般是220V；cosφ是电机功率因素，一般取0.75 。
对于三相平衡电路而言，三相电机功率的计算公式是：P=1.732IUcosφ。
由三相电机功率公式可推出线电流公式：I=P/1.732Ucosφ式中：P为电机功率；U为线电压，一般是380V；cosφ是电机功率因素，一般取0.75。
计算出来了线电流了就可以根据电流大小和其他的条件选择导线。
下面我们说说怎么根据电流来选择多大截面积的电缆，我们选择的电缆为铜芯电缆。
我们举例说明，我们要给一台18.5KW的电机配线，可以算出它的额定电流为37A，也是根据经验1平方毫米铜线可以通过4~6A的电流，我们取其中间值5A，那么电缆线的截面积应为37/5=6.4平方毫米。
我们的标准电缆有6平方毫米和平共10平方毫米的，为了保证可靠性，我们选择10平方的电缆。
其实具体选择中我们也可能会选择6平方的，这要综合考虑，负载工作时消耗的功率是多大，如果只有额定的60%不到的话，可以这样选择，如果基本上要工作在额定功率附近，那只能选择10平方的电缆了。
如何根据电动机选择断路器及交流接触器和热继电器？
如何根据电动机选择断路器及交流接触器和热继电器？得先知道电机的功率，也就是咱常说的多少千瓦的，一般4.5千瓦以下的用（标称铜线）2.5平方的，七千瓦及以下用4平方的，11千瓦及以下用6平方的，15千瓦及以下用10平方的......你得根据电机的功率，算算电缆线的载流量，能否满足，总之，线缆粗点，也别细了。
当你用的线缆截面大于95平方时，宜改用两根小界面的代替。
标称铜导线；1.5平方担10A，2.5平方担16-20A，4平方担25A，6平方担32A，10平方担40-50A，16平方担60A........现在的导线都不是太卡标准，所以选择时，应大一点，电机的电源线一般按20米内算，若是加长，每长10米，在原截面上加0.5平方，若用铝线，应是铜线1.6倍。
断路器根据具体情况来说，起动电流是工作电流的好几倍，一种说法说在启动瞬间(即启动过程的初始时刻)电机的转速为零时,这时的电流值应该是它的堵转电流值。
对最经常使用的Y系列三相异步电动机，在JB/T 10391—2002 《Y系列三相异步电动机》标准中就有明确的规定。
其中5.5kW电机的堵转电流与额定电流之比的规定值如下：同步转速 3000 时，堵转电流与额定电流之比为7.0；同步转速 1500 时，堵转电流与额定电流之比为7.0；同步转速 1000时，堵转电流与额定电流之比为6.5；同步转速 750 时，堵转电流与额定电流之比为6.0。
5.5kW电机功率比较大，功率小些的电动机启动电流和额定电流比值要小些，所以电工教材和很多地方都是说异步电动机启动电流是额定工作电流的4~7倍。
所以要根据实际情况选择。
接触器就比电机最大功率要大，就是说接触器的额定电流要大于电机的最大功率，这些很简单，电器上有标识的。
还有热继电器，这要按电机的额定最大电流选择，电机的最大额定电流，在它的调整范围内就可以，热继电器的动作电流是整定电流（就是你调定的那个数值的）的1倍多，那么你调定的整定电流，就只能小于或等于电机的额定电流，太小了就不能正常工作，若大了，就起不到保护作用了，随着工作积累，经验会越来越多，以上仅供参考！！。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
断路器、接触器、热继电器选择：
例1：22KW电机，额定电流44A，启动电流450A,那么如何选择断路器?
1、如果客户要求选用D型脱扣曲线的断路器，怎么选择？
选择iC65N-D50A/3P或iC65N-D63A/3P断路器。
因为D型脱扣曲线的断路器瞬时磁脱扣动作范围是10-14倍额定电流，即iC65N-D50A/3P
的断路器瞬时磁脱扣动作电流是500-700A，大于22KW电机的启动电流450A（如选D40A
断路器，那么此断路器瞬时磁脱扣动作电流是400-560A，小于22KW电机的启动电流
450A）。
同时此断路器的额定电流是50A，是22KW电机额定电流的1.14倍，当电机过载电流超过50A时，断路器还能起到过载保护功能，与热继电器一起双重保护电机过载。
2、如果客户要求选用C型脱扣曲线的断路器，怎么选择？
选择C120H-C100A/3P断路器。
因为C型脱扣曲线的断路器瞬时磁脱扣动作范围是5-10倍额定电流，即C120H-C100A/3P
的断路器瞬时磁脱扣动作电流是500-1000A，大于22KW电机的启动电流450A（如选C80A 断路器，那么此断路器瞬时磁脱扣动作电流是400-800A，小于22KW电机的启动电流
450A）。
但此断路器的额定电流是100A，是22KW电机额定电流的2.3倍，当电机过载电流超过
40A时，断路器不能起到过载保护功能，所以必须选用热继电器来保护电机过载。
那么此
断路器只能起到短路保护。
3、如果客户要求使用电动机保护断路器，怎么选择？
选择GV3-ME63，热脱扣设定范围40-63A（过载保护）。
因为此断路器专用于电动机保护，所以已经考虑了电机的启动电流问题，断路器瞬时磁脱扣动作电流一定是大于电机的启动电流。
选择此断路器不用再选择热继电器。
但是此类断路器最大额定电流是80A，当大功率
电机额定电流超过80A时，就得选择低压配电断路器，即选择例题中1或2问中的断路器。
GV系列断路器不分B、C、D脱扣曲线。
例题选择的是施耐德的断路器。
注1：断路器如果不要求一般选3P，不选4P。
注2：小型断路器（微断）如iC65N- DXXA小型断路器小于63A的电机都适用，但小型断路器的分断能力没有塑壳的大。
注3：电机保护用D曲线断路器理论上可以选用额定电流与电机额定电流相同的断路器，
但建议还是高点，具体参见施耐德低压配电产品选型手册：SCDOC238 12-2。
例2：热继电器如何选择？
选择的热继电器的整定电流值等于电机的额定电流。
即电机的额定电流正好在热继电器整定电流的范围内即可。
例3：接触器如何选择？
1）持续运行的设备。
接触器按67-75%算,即100A的交流接触器，只能控制最大额定电流
是67-75A以下的设备。
（1.3-1.5倍额定电流）
2）间断运行的设备。
接触器按80%算,即100A的交流接触器，只能控制最大额定电流是
80A以下的设备。
（1.25倍额定电流）
3）反复短时工作的设备。
接触器按116-120%算，100A的交流接触器，只能控制最大额定电流是116-120A以下的设备。
（0.86倍额定电流）
还要考虑工作环境和接触器的结构形式。
