语音模块使用说明(tmp)
WEGASUN-M6语音识别模块产品使用说明
WEGASUN-M6语音识别模块产品使用说明书V2.0重要声明：本说明书仅用于WEGASUN-M6语音交互模块的入门辅助，对手册中的功能描述不做确定性保证，手册内容如有变动，恕不另行通知，可通过公司官网下载最新版本。
如模块功能性变动带来的损失本公司不承担任何责任。
版权声明：版权、最终解析权归珠海时代电子科技有限公司所有。
未得到本公司书面许可，禁止引用本公司图案商标及文字商标。
目录产品介绍篇一.概述 (3)二.应用领域 (3)三.产品功能介绍 (3)四.产品性能参数 (4)五.产品及配件 (4)产品配置篇一.产品接线方法（以高配版为例） (5)二.安装USB设置驱动 (5)三.WEGASUN-M6语音识别专家软件介绍 (6)案例快速上手篇案例1，设置“识别词条”和“反馈语文本” (7)案例2，将“大管家”模式设置成“对话模式” (9)案例3，将对话模式设置成自定义唤醒模式 (10)案例4，将“反馈语音文本”设置为调用TF卡中的语音文件 (12)案例5，设置“词条缓冲区”，应用更多词条 (15)案例6，采用“调用记事本设置”一次性对多个指令进行设置 (16)案例7，更改“发音人”、“语速”、“音量”、“音调”等，实现不同播放效果 (19)智能控制设备篇一.语音控制智能插座 (20)二.语音控制智能开关 (24)三.语音控制四路继电器 (28)四.语音控制力沃墙壁开关 (31)五.语音控制杜亚窗帘机 (35)六.语音控制红外设备（未整理） (35)附件一．WEGASUN-M6核心板引脚定义 (39)二．最小系统框图 (40)三．WEGASUN-M6标准版模块电路理图 (40)一．概述WEGASUN-M6模块是珠海时代电子科技有限公司推出的一款集语音识别、语音合成、语音（MP3）点播、RF （射频）功能、红外功能于一体的多功能模块。
二．应用领域目前主要应用在智能家居、对话机器人、车载调度终端、高端智能语音交互玩具、楼宇智能化、教育机器人等方面。
YT07语音模块说明书
设备ID为本语音模块设备编码，通过录音软件设定。取值范围0-255。
485网络中有多个语音模块，通过设备ID区别模块。
5.
工作电源电压：直流9～24V
最大电流：150MA
工作温度：-20～85℃
音频输出功率：8欧3W 4欧3W
6.常见问题和注意事项
4
指示灯待命时闪动，触发后也没有反应，仍然闪动。
1、设置的控制方式不对。
2、只有第一段声音有效：公共端是8号端子，可能是误把1号端子当成公共端了。
5
指示灯待命时闪动，触发后有一段时间常亮，但是没有一点声音。
1、调整蓝色可调电阻音量。逆时针音量增大。
2、喇叭未接好，需要连接8欧喇叭，接在指定的端子上。
图4-3：闭合播放一次
4.1.2
单个控制触点与公共触点保持闭合时，播放语音。播完一遍之后，检测触点如果仍然保持闭合，则继续播放。如果多个触点符合条件，只检测较靠前的触点。
图4-4：闭合循环播放
4.1.3
单个控制触点与公共触点由闭合跳变断开时，只触发一次播放。如果始终保持断开，不再触发播放。
图4-5：断开播放一次
2、模块录音过程中不能进行放音操作，电脑软件不要进行其他操作。只等录音完成。
3、放音时，手碰到电路上引起干扰，手移开杂音就可以消失。
4、有交流声杂音，电源绞波太大，更换电源或并联加大电容滤波。
语音模块使用说明书
(型号：YT07)
YT07语音模块是千目电子推出的一款普及型语音播放模块。具有价格低、稳定可靠、可重复录音、开关触点控制、宽电源电压、体积小等特点。主要控制放音有两种：通过7组触点控制、485串行总线。
YS-LDV7语音识别模块使用手册
飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）LDV7语音识别模块使用手册目录1、初次使用测试步骤 (3)2、配套程序识别命令修改步骤 (4)（1）添加关键词和识别码 (4)（2）定义识别码 (5)（3）修改处理函数 (5)3、与单片机设备串口通讯 (7)4、程序下载说明 (8)5、灵敏度（识别距离）调节说明 (8)5、其他说明 (9)6、注意事项 (9)飞音云电子技术支持：751956552@网络销售：乐声001（阿里旺旺ID）1、初次使用测试步骤（1）按照图1所示，连接USB下载器，接上GND、RXD、TXD、5V，注意RXD/TXD必须交叉连接，才能进行一收一发通信，在PC机上打开串口调试工具，设定波特率为Array 9600bit/s。
（2）将USB下载器连接到PC机，查看该下载器在PC机中占用的串口通道，然后对应选择调试工具的串口号，设定后，重新给模块通上电源（拔下GND连接线，再重新连接，（图1）即可以重新上电，下载程序时冷启动也是一样的操作），这时，调试工具接收窗口将打印出相关口令。
（3）本模块出厂默认下载的是口令模式程序，用户根据串口所示的口令内容，先对着咪头发一级口令（“小杰”），待板上的D1灯点亮后，可以开始对其他二级口令的识别，如此循环操作识别。
识别操作。
如识别成功，则有相关反馈信息。
（4）调试完毕（5）测试好模块后可以与其他单片机设备进行通讯，连接方式和测试方法与在PC机调试一样。
飞音云电子技术支持：751956552@网络销售：乐声001（阿里旺旺ID）飞音云电子技术支持：751956552@ 网络销售：乐声001（阿里旺旺ID）2、配套程序识别命令修改步骤（1）添加关键词和识别码打开程序，在LDChip.C 文件中找到uint8LD_AsrAddFixed()函数，在该函数里面可以找到如下图所示内容：----根据关键词的数量和长度修改宏定义DATE_A 和DATE_B ,例如您要添加10个关键词，在这些关键词中最长的一句长度为30，那么定义如下：#define DATE_A 10#define DATE_B 30---sRecog[][]数组为关键词数组，添加内容为拼音输入方式，例如想添加“开灯”命令，则写入“kai deng ”，每个汉字间的拼音用空格隔开。

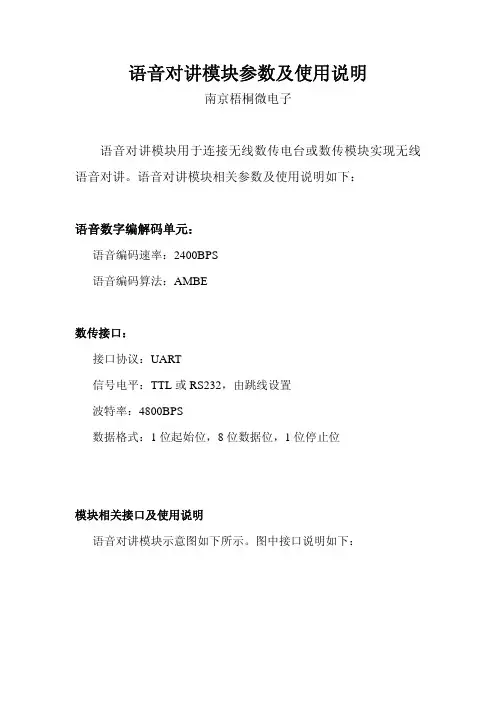

语音对讲模块参数及使用说明V2
语音对讲模块参数及使用说明
南京梧桐微电子
语音对讲模块用于连接无线数传电台或数传模块实现无线语音对讲。
语音对讲模块相关参数及使用说明如下：
语音数字编解码单元：
语音编码速率：2400BPS
语音编码算法：AMBE
数传接口：
接口协议：UART
信号电平：TTL或RS232，由跳线设置
波特率：4800BPS
数据格式：1位起始位，8位数据位，1位停止位
模块相关接口及使用说明
语音对讲模块示意图如下所示。
图中接口说明如下：
J1: 电源插头，接5V电源；
J2、J3: 对讲手咪接口，接带PTT按键手咪或耳机；J4: 数字电源跳线，数字电源可选择5V或3.3V；
J5: 数据及信道接口，信号定义如下:
1：GND 地
2: VCC 5V电源
3: TX 数据发送，TTL电平
4: RX 数据接收，TTL电平
5: GND 地
6: RX232 数据接收，232电平
7: TX232 数据发送，232电平
8: SLP 备用
9: RST 备用
J6: 扩展接口，用户可以扩展IO口或SPI键盘芯片接口；
JP1: 数传接口选择，JP1最左端上下插针不跨接跳线帽选择232接口电平，JP1最左端上下插针跨接跳线帽选择TTL接口电平。
对讲连接示意图
手
咪。
启英泰伦 CI-D0XGS02S 语音识别模块 数据手册说明书
Chipintelli Technology Co.,Ltd.CONFIDENTIAL ALL RIGHTS RESERVED.This document is not to be reproduced,modified,adapted,published,translated in any material form in whole or in part nor disclosed to any third party without the priorwritten permission of Chipintelli Technology Co.,Ltd.文档分类：硬件开发文档名称：CI-D0XGS02S 模块数据手册文档日期：2022/09/09请点击下载PDF文档CI-D0XGS02S模块数据手册模块介绍概述本模块是针对低成本离线语音应用方案开发的一款通用、便携、低功耗高性能的语音识别模块，型号为CI-D0XGS02S；CI-D01GS02S主芯片为CI1301，CI-D02GS02S主芯片为CI1302，CI-D03GS02S主芯片为CI1303；三个型号的模块管脚完全兼容，区别为主芯片型号不同，CI-D03GS02S的主芯片CI1303比CI1302和CI1301的Flash 多,可以支持更多的词条数量，更大的算法模型和更多的软件功能。
图1 模块框图该模块具有以下特点：模块体积小巧，长宽为18x20mm，工作电压为3.6V-5V，带一路麦克风、一路喇叭和2路UART的接口、2路PWM 接口。
对外接口采用2排邮票孔和插针孔，方便采用回流贴片使用和焊接插针使用。
模块主芯片支持离线神经网络计算，支持单麦克风降噪增强，单麦克风回声消除，360度全方位拾音，可抑制环境噪音，保证嘈杂环境中语音识别的准确性。
使用本模块进行离线语音识别不依赖网络，时延小，性能高，可实现97%以上的高识别率，10米超远距离识别，响应时间最快达到0.2S。
语音模块使用说明书
语音模块使用说明书V1.1(型号：YL07)秦皇岛千目电子有限公司电话：************/3250825传真：************地址：河北省秦皇岛市海港区和平大街和平E站1.产品特性 (3)2.产品图片、接口介绍及典型应用示意图 (4)42.1产品外形和接口图片..................................................................................................................................................................................................................442.2接口介绍..........................................................................................................................................................................................................................................................442.2.1左侧8P 蓝色端子........................................................................................................................................................................................................442.2.2右侧4P 蓝色端子........................................................................................................................................................................................................442.2.3 3.5音频输出..................................................................................................................................................................................................................442.2.4右侧2P 蓝色端子.. (4)42.3产品尺寸图 (4)42.4七路按键控制放音接线示意图..................................................................................................................................................................................553.语音录制过程................................................................................................................................................................................................................................................................553.1准备音频文件..........................................................................................................................................................................................................................................553.1.1打开一个任意格式音频文件....................................................................................................................................................................663.1.2另存文件 (6)63.1.3选择另存格式 (6)63.2音频文件存储到指定目录..................................................................................................................................................................................................773.3连接好硬件设备..................................................................................................................................................................................................................................773.4软件录音..........................................................................................................................................................................................................................................................883.4.1连接设备....................................................................................................................................................................................................................................883.4.2连续录音..................................................................................................................................................................................................................................883.4.3放音测试 (9)93.5软件设置参数 (9)93.5.1设置485的波特率和设备ID ID (9)93.5.2设置触点信号采集方式..................................................................................................................................................................................994.放音应用............................................................................................................................................................................................................................................................................10104.1触点触发方式......................................................................................................................................................................................................................................10104.1.1闭合播放一次..............................................................................................................................................................................................................10104.1.2闭合循环播放.. (10)104.1.3断开播放一次 (10)104.1.4断开循环播放................................................................................................................................................................................................................10104.1.5触点变化播放................................................................................................................................................................................................................10104.1.6矩阵键盘.. (10)104.2RS485通讯触发方式 (11)4.2.1RS485连接控制示意图........................................................................................114.2.2通讯协议 (11)5.性能参数 (11)6.1注意事项 (11)6.1.1音频输出接口.......................................................................................................116.1.2 3.5音频输出接口.. (11)6.2常见问题......................................................................................................................................................................................................................................................12126.2.1录音是软件连接不上.. (12)126.2.2录音软件按钮不可用 (12)126.2.3RS485转换器导致软件连接不正常........................................................................................................................................12127.技术支持及联系方式 (12)12语音模块使用说明书(型号：YL07)YL07语音模块是基于YS07型语音模块改版型号。
语音模块端接方法和步骤
任务名称：语音模块端接方法和步骤一、介绍语音模块的端接方法和步骤在现代科技中扮演着重要的角色。
它们可以帮助我们实现语音识别、语音合成、语音转换等功能，为人机交互提供了便利。
本文将从语音模块端接的基本原理、常用方法和具体步骤等方面进行探讨。
二、语音模块端接的基本原理语音模块端接是指将语音识别或语音合成功能集成到现有的软件或硬件系统中，使其能够实现语音输入和输出的功能。
其基本原理如下：1.语音识别原理：语音识别技术是指将语音信号转换为文本的过程。
它涉及声音信号的采集、特征提取、模型训练和匹配等步骤。
常用的语音识别算法包括基于隐马尔可夫模型（HMM）和深度学习的方法。
2.语音合成原理：语音合成技术是指将文本转换为语音信号的过程。
它涉及文本处理、声学模型训练和合成声音信号等步骤。
常用的语音合成算法包括基于规则的方法和基于统计的方法。
三、语音模块端接的常用方法1.软件端接：将语音模块集成到软件系统中，通过API或SDK等方式调用其提供的接口实现语音输入和输出。
这种方法适用于需要在现有软件中添加语音交互功能的场景。
2.硬件端接：将语音模块直接集成到硬件设备中，通过硬件接口（如UART、I2C等）连接到控制器，实现语音输入和输出的功能。
这种方法适用于需要在嵌入式设备或物联网设备中实现语音交互的场景。
3.云端接：将语音模块部署在云服务器上，通过网络连接将语音输入和输出的功能提供给用户。
这种方法适用于需要跨设备、跨平台进行语音交互的场景。
四、语音模块端接的具体步骤以软件端接为例，语音模块端接的具体步骤如下：1.模块选择：根据系统需求和功能要求选择适合的语音模块。
常见的语音模块有百度语音识别与合成、微软小冰语音助手等。
2.接口调用：在软件系统中引入语音模块提供的API或SDK，通过调用接口实现语音输入和输出的功能。
具体接口调用方法可以参考语音模块提供的文档和示例代码。
3.参数配置：根据需求设置语音模块的相关参数，如音频格式、采样率、语言等。
百为 BY8002-16P 语音模块说明书
S h e n z h e n B a l w a y E l e c t r o n i c T e c h n o l o g y C o.,L t d.BY8002-16P语音模块使用说明1、概述BY8002-16P是深圳市百为电子科技有限公司自主研发的一款新型高音质插卡MP3语音模块，支持MP3、WAV格式双解码。
该模块为可连接SD/TF卡进行更换语音内容；也可外接U盘或USB数据线连接电脑更换SD/TF内容。
支持5路一对一控制播放，支持单片机5个IO口组合播放29段，支持25500段串口通讯控制，支持音频插播，有8种触发方式可选。
2、产品特性支持MP3、WAV高品质音频格式文件，声音优美。
24位DAC输出，动态范围支持90dB，信噪比支持85dB。
支持5段语音一对一触发播放，3个IO口硬件选择8种触发方式，应用更广泛。
支持5路IO口单片机0和1组合播放29段语音。
支持UART异步串口控制：支持播放、暂停、上下曲、音量加减、选曲播放、广告插播等。
可插SD/TF卡更换语音内容，最大支持32G内存卡，可通过USB数据线直接更换TF里面内容。
音频文件地址：无需排序，以文件命名为准，指定文件播放。
3、技术规格名称参数MP3、WAV文件格支持采样率8～48K、比特率8～320Kbps音频文件式UART接口标准串口，3.3V TTL电平,波特率9600输入电压 3.6V-5.0V（推荐值4.2V,5V时芯片供电建议串个二极管）静态电流10MA工作温度-40℃～70℃湿度10%～90%4、模块管脚图5、应用领域●工业控制领域：工业、控制设备；●智能交通设备：收费站、停车场、车内语音提示；●广告宣传行业：广告语播报；●门禁，考勤：门已开等语音提示；●安防行业：人体感应提示，安全语音提示，温馨提示；●高级玩具：摇摆机，撞撞车，游戏机等；●医疗电子：设备语音提示；●教育通讯：教育设备，通讯电子；6、IO口按键触发说明本模块有五个触发IO口，支持一对一触发播放6段音频，支持5路IO口单片机0和1组合播放29段音频。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
语音模块使用说明
一、软件包
gsm-1.0-pl12
GSM编解码库
alsa-lib-1.0.14
ALSA用户层控制函数库，内核语音模块需要支持ALSA
alsa-utils-1.0.14
ALSA工具集，依赖于alsa-lib，该工具集提供amixer进行音量调节
libogg-1.1.4
通用开源语音编解码库
speex-1..2rc1
SPEEX开源语音编码协议库，编译linphone需要该库
live555-20100409
livemedia 多媒体支持库，vlc需要该库支持语音多播功能
ffmpeg-0.5
多媒体编码支持库，支持多种格式语音、视频编解码，本项目中使用到该库的a-law, u-law 语音编解码用于语音多播功能
libosip2-3.3.0
SIP协议库
libeXosip2-3.3.0
基于libosip2的SIP协议扩展库，支持更方便的SIP协议API，编译linphone需要该库
linphone-3.2.1
SIP软件电话，需要语音编解码库libogg，gsm，speex的支持，以及SIP协议库libosip2，libeXosip2的支持
vlc
VLC流媒体软件，支持流媒体播放功能，需要语音编解码库ffmpeg，流媒体广播库live555的支持
net-control
网络控制功能软件包，提供与语音控制相关的网络接口
二、语音功能与软件包对照列表
点对点呼叫功能：
该功能使用linphone软件包提供的linphonec配合linphonecsh命令接口实现，默认情况下所有需要支持该功能的终端在启动时自动运行linphonec，需要呼叫时由网络模块调用linphonecsh命令接口控制linphonec完成相关功能。
点对多点广播功能：
该功能使用vlc软件包提供的vlc完成，默认情况下vlc不运行，在需要进行网络广播时，由网络控制模块调用vlc加入指定的多播组实现语音广播功能，广播完成后网络控制模块终止vlc的运行。
三、语音模块软件包的编译
前置条件：
安装交叉编译工具链
设置编译环境：
根据编译主机目录环境及交叉编译工具链的安装路径，设定sip-phone/目录下的env.sh.sample中的参数，设置完成后使用
$source ./env.sh.sample
导入编译设定参数
开始编译：
完成编译环境的设置后，运行自动编译脚本
$./make_world.sh
将自动编译生成根文件系统
四、编译环境各目录及文件说明
packages/目录中存放语音模块相关软件包的源代码
skeleton/目录中存放参考根文件系统的目录结构框架及基本配置文件
tools/目录中存放编译各软件包以及生成根文件系统的脚本
env.sh.example参考的编译环境设置文件
make_clean.sh清理编译环境的脚本
make_world.sh编译各软件包以及生成根文件系统的入口脚本
编译过程中会产生下列目录：
staging/目录中存放交叉编译过程中生成的目标系统运行库及编译需要运行到的头文件rootfs/目录存放最终目标系统的根文件系统内容
五、版权
本语音模块使用的软件包均遵循开放源代码版权协议，各软件包协议略有不同，请遵循各软件包版权协议发布相关软件。
本语音模块相关工具及脚本文件遵循GPL v2软件许可协议发布，使用及发布时请遵循相关软件许可协议。
