伏安特性测试仪使用方法
伏安特性测试仪专用升压器使用方法
伏安特性测试仪专用升压器伏安特性测试仪专用升压器使用方法5.1 使用范围本升压器只能与伏安主机配合使用，主要有以下两个功能：1.用于高拐点（拐点电压大于1000V）的电流互感器或电压互感器伏安特性试验；2.用于交流耐压值大于1000V的交流耐压试验。
注意：其它试验严禁使用升压器。
5.2 电流互感器操作1.伏安特性升压器参数设置：在电流互感器伏安特性试验界面，如图二所示。
测量方式选择：升压器，最大输出电压和最大输出电流根据被试品设定。
图二电流互感器伏安特性试验界面伏安特性升压器接线：升压器接线方式如图三所示，试验方法与伏安主机单机方式相同。
伏安特性测试仪专用升压器图三电流互感器伏安特性升压器接线2.交流耐压升压器参数设置：在电流互感器交流耐压试验界面，如图四所示。
测量方式选择：升压器，试验电压根据试验需求设定。
设置原则：当交流耐压试验电压大于1000V时，测量方式选择升压器，此时仪器默认电压为1500V。
图四电流互感器交流耐压试验界面交流耐压升压器接线：升压器接线方式如图五所示，试验方法与伏安主机单机方式相同。
伏安特性测试仪专用升压器图五电流互感器交流耐压升压器试验接线5.3 电压互感器操作1.伏安特性升压器参数设置：在电压互感器伏安特性试验界面，如图六所示。
测量方式选择：升压器，最大输出电压和最大输出电流根据被试品设定。
图六电压互感器伏安特性试验界面伏安特性升压器接线：升压器接线方式如图七所示，试验方法与伏安主机单机方式相同。
伏安特性测试仪专用升压器图七电压互感器伏安特性升压器接线2.交流耐压升压器参数设置：在电压互感器交流耐压试验界面，如图八所示。
测量方式选择：升压器，试验电压根据试验需求设定。
设置原则：当交流耐压试验电压大于1000V时，测量方式选择升压器，此时仪器默认电压为1500V。
图八电压互感器交流耐压试验界面交流耐压升压器接线：升压器接线方式如图九所示，试验方法与伏安主机单机方式相同。
伏安特性测试仪安全操作及保养规程
伏安特性测试仪安全操作及保养规程伏安特性测试仪是一种用于测试电路中电压、电流及电阻等参数的设备。
为了保证测试结果的准确性和使用者的安全，有必要对伏安特性测试仪的安全操作及保养规程进行详细说明。
一、安全操作规程1.使用前检查在使用伏安特性测试仪前，必须注意以下事项：•检查伏安特性测试仪是否正常工作，机身是否有明显损伤；•检查电路电源是否正确，是否符合设备使用规范；•检查测量线夹具、接线端子和校准器是否牢固，并确保测试电路与设备的荷载能力相匹配。
2.操作流程•首先需要清除测试电路，以保证准确的测试结果；•将测试电路与设备连接；•打开伏安特性测试仪电源并启动设备；•开始测试。
3.注意事项在使用伏安特性测试仪时，需要注意以下事项：•严格遵守设备使用规范，避免超过测试仪的荷载能力，以避免损坏设备或导致安全事故发生；•避免测试时操作不当，避免触电等事故发生；•不要在潮湿或有风险的环境下使用伏安特性测试仪；•在测试前，使用者必须具备一定的电气知识和操作技能，否则需得到专业技术人员的指导。
二、保养规程为了保护伏安特性测试仪使用寿命和准确性，有必要对设备进行规范的保养。
下面是一些必要的保养规程：1.清洁检查•每次使用后，需将伏安特性测试仪清洁干净，包括屏幕、控制按钮、机身等部分。
2.存储条件•将伏安特性测试仪放在通风干燥、温度适宜的环境中；•避免将伏安特性测试仪暴露在阳光下和高温环境中，并保持设备干燥；•避免伏安特性测试仪受到震动或水激。
3.定期校准•对伏安特性测试仪进行定期校准，以保证测试准确性。
三、总结伏安特性测试仪是测试电路的重要设备，正确使用和保养是保证其稳定性和使用寿命的重要因素。
在使用前，应该检查设备是否正常工作、电路是否正确连接、测量线夹具是否牢固，并严格遵守设备的使用规范。
在使用过程中，不要操作不当，避免触电等事故发生。
在保养方面，我们需要定期对设备进行清洁检查、存储条件维护和定期校准。
只有这样，才能保证伏安特性测试仪的准确性和稳定性，为电路测试工作提供可靠的保证。
CT伏安特性测试仪的原理是什么？应该怎样去使用？

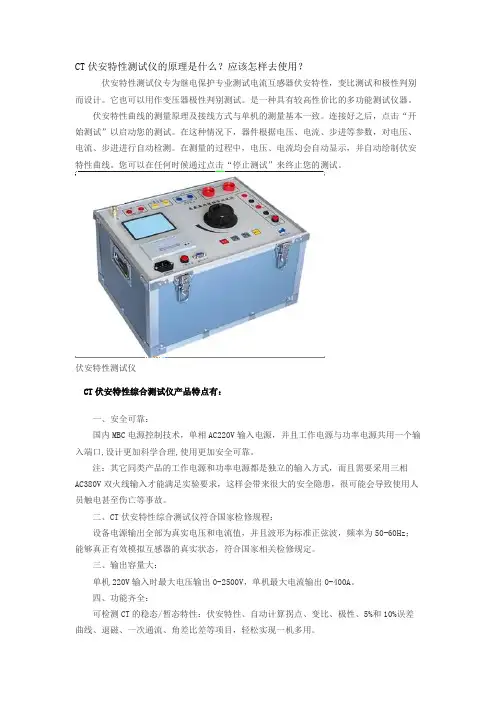

CT伏安特性测试仪的原理是什么？应该怎样去使用？伏安特性测试仪专为继电保护专业测试电流互感器伏安特性，变比测试和极性判别而设计。
它也可以用作变压器极性判别测试。
是一种具有较高性价比的多功能测试仪器。
伏安特性曲线的测量原理及接线方式与单机的测量基本一致。
连接好之后，点击“开始测试”以启动您的测试。
在这种情况下，器件根据电压、电流、步进等参数，对电压、电流、步进进行自动检测。
在测量的过程中，电压、电流均会自动显示，并自动绘制伏安特性曲线。
您可以在任何时候通过点击“停止测试”来终止您的测试。
伏安特性测试仪CT伏安特性综合测试仪产品特点有：一、安全可靠：国内MBC电源控制技术，单相AC220V输入电源，并且工作电源与功率电源共用一个输入端口,设计更加科学合理,使用更加安全可靠。
注：其它同类产品的工作电源和功率电源都是独立的输入方式，而且需要采用三相AC380V双火线输入才能满足实验要求，这样会带来很大的安全隐患，很可能会导致使用人员触电甚至伤亡等事故。
二、CT伏安特性综合测试仪符合国家检修规程：设备电源输出全部为真实电压和电流值，并且波形为标准正弦波，频率为50-60Hz；能够真正有效模拟互感器的真实状态，符合国家相关检修规定。
三、输出容量大：单机220V输入时最大电压输出0-2500V，单机最大电流输出0-400A。
四、功能齐全：可检测CT的稳态/暂态特性：伏安特性、自动计算拐点、变比、极性、5%和10%误差曲线、退磁、一次通流、角差比差等项目，轻松实现一机多用。
五、接线方式简单：采用单电源输入端口；仅有8个测试端口就可完成CT所有测试项目，接线方式安全简单，非常适合现场使用，能够有效降低劳动强度，提高工作效率；六、变频CT伏安特性综合测试仪操作简单：采用旋转鼠标和大液晶显示器，操作方式简单，图形显示清晰，直观方便。
七、快速打印：采用热敏打印机，自动筛选打印典型报告使用数据，非常适合进行现场数据对比。
互感器伏安特性测试仪
ZZZZ有限公司企业标准互感器伏安特性测试仪操作规程Q/ZZZIOO1-2023代替Q/ZZZ1001-20101目的规定操作者在使用互感器伏安特性测试仪应达到的要求.2适用范围本规程适用于互感器伏安特性测试仪的操作。
本规程适用于ZZZZ有限公司内部试验人员。
3人员要求试验人员应经过相应培训，并有公司授权。
4操作要求4.1 操作者应熟悉设备的结构及性能。
4.2 操作者必须经过专业培训，方可上机操作。
4.3 互感器伏安特性测试仪所在地面应铺垫绝缘橡皮或相关绝缘材料上，试验时，设备及试品必须在橡皮上面或其它绝缘材料上面。
4.4操作步骤：4.4.1检查接线无误后，检查伏安特性过流开关是否在下方的OFF位置，若不是，将伏安特性过流开关向下拨到OFF,接通220V电源。
4.4.2打开电源开关，仪器自动进入主界面4.4.3按任意键仪器进入服务主菜单4.4.4光标在“测量”处按“确定”键进入菜单4.4.5按“T”、“1”键，将光标移到“直阻和变比极性测量”项。
然后按“确定”键，进入CT直流电阻和变比极性测量数据菜单，后按“确定”键，进行CT直流电阻和变比极性测量。
4.4.6按“T”、“1”键，将光标移到“用户编号”项，然后按“确定”键，进入《输入编号》之菜单，进行测试。
4.4.7按键，，将光标移到“电流之比”项，按“确定”键，显示《请输入》子菜单，然后再你所需的数据键上按一下，就可以从左到右输入相应的数字，再按“确定”键《请输入》子菜单的数字就设定到，“电流之比”项的左边。
这时，按“1”键，光标移到的右边，再按“确定”键，进入《请选择》子菜单，按“T”、键移动光标到你所需要的电流值，再按“确定”键，就可将《请选择》子菜单，的电流值设定在的右边。
4.4.8光标移到“打印”处，再按“确定”键，在微机上打印数据。
4.9注意事项：4.9.1切勿将调压器输出电源接到电压输出端子，以免损坏装置4.9.2如果是在测量A、B、C、D各项后，要返回主菜单的话，只需连续按“取消”键，就能返回到主菜单4.9.3开机无显示，请检查电源是否接好，保险是否熔断。
互感器伏安变比极性综合测试仪CT测量操作方法介绍

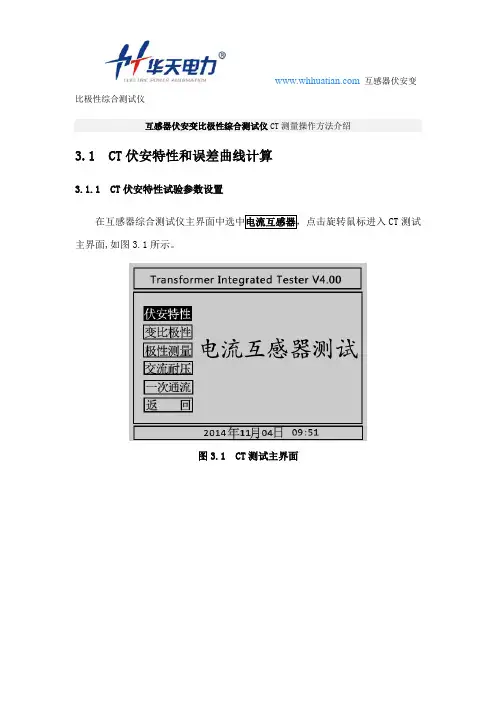

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。
图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。
通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。
最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。
“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。
选用“升压器”测试时，外接升压器电压范围为（0～2500）V。
最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。
注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。
3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。
1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。
CT伏安特性单机试验有AC220V 或AC380V两种供电方式。
当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。
YTC8750B 互感器伏安特性测试仪 用户操作手册说明书
用户操作手册尊敬的顾客感谢您使用本公司YTC8750B互感器伏安特性测试仪。
在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。
如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
三年（包括三年）内如产品出现缺陷，实行免费维修。
三年以上如产品出现缺陷，实行有偿终身维修。
如有合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
·请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
伏安特性测试仪的操作是怎样的
伏安特性测试仪的操作是怎样的伏安特性测试仪是一种常用的电气测试设备，主要用于测试电路的电压和电流等特性参数。
本文将介绍伏安特性测试仪的操作步骤以及注意事项。
前提准备在使用伏安特性测试仪之前，我们需要进行以下准备工作：1.确认测试仪器的型号和规格，例如测量范围、分辨率等参数。
2.检查测试仪器的外观和连接线，确保无损坏和接触良好。
3.备齐测试所需的电缆和插头等辅助器材。
操作步骤第一步：接线将测试仪的电源线插入电源插座，并确认测试仪的电源指示灯亮起。
然后按照测试电路的接线图连接好测试仪的正负电极和被测电路。
测试电路的接线图可以根据不同的测试项目设置，一般包括电源、负载和测试仪的连接线等。
第二步：设置测试仪在伏安特性测试仪的面板上，设置测试目标和相关参数，例如测试范围、测试方式和采样率等。
如果需要进行瞬态测试，还需要设置测试仪的响应时间和触发方式等参数。
测试仪的具体设置方法可以参考其使用说明书，一般需要对测试仪的按键和旋钮等进行选择和调整。
第三步：开始测试确认测试仪和测试电路已经连接，测试仪已经设置完成后，可以开始进行测试了。
一般需要将负载的电流或电压按照一定的步进方式进行变化，记录测试数据并保存到测试仪或计算机等存储设备中。
测试数据可以根据需要进行统计和分析，例如计算电流和电压的大小关系等。
注意事项在操作伏安特性测试仪时，需要注意以下几点：1.仪器的测试精度会受到外界因素的影响，例如环境温度、空气湿度和磁场等。
在测试时应该尽量选择安静的环境，并对测试仪和测试电路做好屏蔽和防静电处理等措施。
2.在连接测试电路时，应该按照连接图和电路原理正确连接电源和负载，避免短路和过载等情况导致测试仪的损坏。
3.在设置测试仪参数时，应该遵循测试目标和设备性能规格，选择合适的测试方式和采样率等参数。
如果不清楚测试仪的具体参数设置方法，应该查看测试仪使用说明书或相关教程。
4.在测试过程中，应该随时注意测试仪的显示和指示灯等状态，避免出现异常情况，例如测试仪报警、温度升高或电源故障等。
6592A 便携式高精度光伏电池伏安 特性测试仪 用户手册说明书
6592A 便携式高精度光伏电池伏安特性测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择并使用中电科仪器仪表有限公司生产的6592A 便携式高精度光伏电池伏安特性测试仪！本所产品集高、精、尖于一体，在同类产品中质量性价比最高。
生产过程中始终惯彻ISO9000的标准，做到以顾客为中心,视质量为生命的质量方针。
为方便您使用，请仔细阅读本手册。
我们将以最大限度满足您的需求为己任，为您提供性价比最高的控制设备，同时带给您一流的售后服务。
我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对您的承诺，我们衷心希望能为您的工作带来方便和快捷，竭诚欢迎您的垂询，垂询电话：蚌埠青岛服务电话************服务电话*************技术支持************技术支持*************质量监督************质量监督*************传真************传真*************网址 网址 电子信箱***************电子信箱***************地址安徽省蚌埠市华光大道726号地址山东省青岛市黄岛区香江路98号邮编233006 邮编 266555本手册介绍了6592A便携式高精度光伏电池伏安特性测试仪的用途、性能特性、基本原理、使用方法、维修保养和注意事项，帮助您尽快熟悉和掌握仪器的操作方法和要点。
为更好的使用本产品，为您创造更高的经济效益，请您仔细阅读本手册。
由于时间紧迫和笔者水平有限，本手册中存在错误和疏漏之处在所难免，恳请各位用户批评指正！我们工作的失误给您造成的不便，深表歉意。
声明：本手册是6592A便携式高精度光伏电池伏安特性测试仪用户手册第一版，版本号是A.1。
本手册中的内容如有变更，恕不另行通知。
本手册内容及所用术语解释权属于中电科仪器仪表有限公司。
本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
伏安特性测试仪使用方法
汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。
伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。
在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。
操作简单方便，提高工作效率，是一种性价比较高的高科技产品。
伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。
该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。
采用智能旋转控制器，操作简单，全自动给出检测结果。
大屏幕液晶，图形化显示界面。
按规程自动给出(伏安特性)拐点电压和电流。
自动计算5%和10%误差曲线。
伏安特性测试仪可保存100组测试数据，掉电后不丢失。
自带微型快速打印机、可直接现场打印测试结果。
具有电压和电流保持功能，方便计量检测。
技术特点
1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。
快捷、简单、方便；
2.国内首创接线接线方式，自适应电压接入。
只需4个接线柱便可完成CT/PT的所有试验；
3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；
4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；
5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；
6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。
自带微型打印机，可随时打印曲线图及测试数据；
7.采用全键盘操作输入，试验操作简单方便；
8.带有大容量存储器，可存储100组测试数据，掉电不丢失；
9.RS232通信接口，可连接电脑进行试验，测试数据也可上传至电脑编辑保存；
10.体积小，重量轻，方便流动试验。
CT伏安特性试验
1 .参数设置界面
在主菜单中选中CT伏安特性测试选项后，液晶屏将出现参数设置界面如下：
界面参数意义如下：
(1)第x次记录：以前第x次做完伏安特性试验后保存的数据，用来浏览历史测试结果。
(2)分段点电流值：为使伏安特性曲线的拐点前和拐点后的曲线点分布合理特设置一个分段点，在此点前后分别以两种不同电流步长进行试验。
该分段点电流值根据估计值或根据所测拐点值来设定，范围（0 - 20）A。
(3)分段点前（后）步长：分段点前（后）的电流步长，范围（0.001-2.000）A。
(4)最大输出电压：本次试验允许输出的最大电压，该电压绝不能超过电流互感器二次侧的所能承受的最大电压，范围（0-2000）V。
(5)最大输出电流：本次试验允许输出的最大电流，该电流不能超过电流互感器二次侧的所能承受的最大电流，范围（0 - 20）A。
(6)单机试验：仅使用单机进行试验时，按此键开始试验。
(7)外接升压器试验：若需外接升压器进行试验时，按此键开始试验。
说明：为了使作出的伏安特性曲线测试点均匀连贯，特设定一分界点，该分界点前按一个步长进行试验，分界点后按另一个步长进行试验。
该分界点即为分段点。
该点数值可大可小，一般根据估计或测试得出，不一定等于真实拐点，当然越接近越好。
说明：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或电流超出设定值，测试仪将自动断路保护电流互感器。
说明：外接升压器试验时需设置外部升压器变比后才能正常进行测试，具体设置方法参见说明书“参数设置”章节。
2 .接线方式
单机试验接线方式如下图所示：
外部升压器试验接线方式如下图所示：
3 .试验结果
设置好试验参数并按上图接好线后，选择单机试验开始自动测试，测试界面如下：在伏安特性测试的过程中按下旋转鼠标，将立即中止伏安特性测试。
测试完毕，自动显示伏安特性曲线，结果界面如下：
在上图中可进而选择查看测试数据、查看误差曲线、打印结果或者保存结果等。
