中兴ZTE 2826S交换机操作手册
1.用数据线联接电脑com口至交换机consol口
2.启动－>程序－>附件－>通讯－>超级终端
3.配置超级终端参数：
波特率：9600
数据位：8
奇偶校验：无
停止位：1
数据流控制：无
4.在超级中端下按回车后登录交换机：
用户名：admin
密码：zhongxing
5.命令配置：
zte>enable 0.0.0 1 //路由配置，设置网关
exit //退出三层配置模式
绑定端口
set port 1-23 pvid 105 //将1～23端口绑定业务VLAN 添加用户
create user test //设置telnet用户及密码
loginpass test
保存配置
save //保存配置
6.说明：
下划线部分根据实际情况配置；
1～23号口为业务端口，下联终端AP或计算机，24号口为管理端口，级联交换机；
配置完后，切记保存配置！
重启设备，用show run命令检查交换机配置是否无误。
中兴交换机数据配置流程图
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无。
用户名admin密码zhongxing enable密码zhongxing进入全局配置模式，提示为zte(cfg)#。
1.设置主机名和密码zte(cfg)#hostname zte //主机名称zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码2.端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应3.配置vlanzte(cfg)#set vlan 2 enable //创建vlan2zte(cfg)#set vlan 100 enable //创建vlan1004.上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式5.用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid6.交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式7.Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式8.端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口9.二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan10.用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位11.用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包12.用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个13.配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释14.Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述15.保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机简明配置教程
中兴交换机简明配置教程一、登录交换机二、基本配置3. 配置 VLAN。
在交换机配置界面中，找到 "VLAN Management" 或类似的选项，在其中创建需要的 VLAN 号，并将相应的端口加入到 VLAN 中，实现不同 VLAN 间的隔离和通信。
三、常用命令1. 查看交换机的基本信息。
使用命令 "show system" 可以查看交换机的型号、版本、序列号等基本信息。
2. 查看端口状态。
使用命令 "show interface brief" 可以查看交换机各个端口的状态，包括端口编号、状态、协商状态等。
3. 查看 VLAN 配置。
使用命令 "show vlan" 可以查看交换机的VLAN 配置信息，包括 VLAN 号、名称、端口等。
4. 配置端口的 VLAN。
使用命令 "config vlan vlan-id add tagged，untagged interface interface-id" 可以将指定端口加入到指定的 VLAN 中，其中 "vlan-id" 是 VLAN 号，"interface-id" 是端口编号。
5. 配置端口的速率和双工模式。
使用命令 "config interface ethernet interface-id speed-mode {10M_HALF，10M_FULL，100M_HALF，100M_FULL，1000M_FULL，AUTO}" 可以配置指定端口的速率和双工模式。
6. 配置端口的描述。
使用命令 "config interface ethernet interface-id description description" 可以为指定端口设置描述，方便管理和区分。
四、保存配置在设置完成后，为了保证配置的持久化，在命令行界面输入 "save"命令保存配置文件。
中兴交换机配置(原始)
一、系统的启动过程如下。
1、上电后，首先进行硬件启动，当硬件检测无误后，管理终端上出现下列信息：Welcome to use ZTE eCarrier!!Copyright(c)2004-2006,ZTE Co.,Ltd.System Booting......CPU:S3C45010ARM7TDMIBSP version: 1.2/0Creation date:Feb112004,09:37:01Press any key to stop auto-boot...72、出现上述信息后，等待大约7秒，用户可以在这段时间内按任意键进入boot状态，修改启动参数。
当系统在规定时间未检测到用户输入时，系统便开始自动加载版本，并提示下列信息：auto-booting...boot device:secEndunit number:0processor number:0host name:tigerfile name:vxWorksinet on ethernet(e):10.40.92.106host inet(h):10.40.92.105flags(f):0x80Attaching to TFFS...done.Loading version:/kernel...1459932+75292+6358852Starting at0x1656e0...Attaching interface lo0...done(省略)Welcome!ZTE Corporation.All rights reserved.login:adminpassword:*********3、系统启动成功后，出现提示符login：，要求输入登录用户名和密码，缺省用户名是admin，密码是zhongxing。
二、配置开始工作1．打开超级终端，输入连接的名称，如ZXR10，并选择一个图标。
如图5.1-2所示2．点击<确定>按钮，出现如图5.1-3所示的界面。
中兴交换机配置流程和配置命令之欧阳数创编
上行端口vlan配置
本系列的交换机端口模式为混合模式，上行口一般配置为tag方式
zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式
zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式
用户端口vlan配置
用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致
zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口
zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
交换机管理IP配置
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100Байду номын сангаас
交换机配置流程和配置命令
中兴交换机数据配置流程图1.确定交换机管理vlan，本例子为vlan1002.确定用户vlan，本例子所有用户vlan为vlan23.确定用户vlan与端口的对应情况，本例子的所有用户端口都为vlan24.确定交换机管理地址，本例子为172.32.240.254/245.确定交换机主机名,本例子为zte6.确定交换机上行口,本例子为1口7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte8.确定交换机的缺省网关，本例为172.32.240.19.确定snmp团体属性子串，本例为zte10.确定snmp网管服务器地址，本例为10.40.92.105通过串口登陆交换机1.将交换机包装箱里的串口线(一头为RS232口，一头为RJ45)的RJ45口连接到中兴交换机前面板的console口2.串口线的RS232口连接到PC的串口3.打开PC的超级终端，COM端口属性请点击“还原为默认值”。
中兴交换机的COM属性为：每秒位数9600，数据位8，奇偶校验位无，停止位为1，数据流控制为无4.设置完毕敲回车连接5.输入用户名admin，密码zhongxing,再输入enable后回车，再输入密码zhongxing后进入全局配置模式，提示为zte(cfg)#。
中兴交换机缺省用户名和密码为admin和zhongxing,enable密码为zhongxing设置主机名zte(cfg)#hostname zte远程登陆设置zte(cfg)#create user zte //远程登录用户名zte(cfg)#loginpass zte //远程登录密码zte(cfg)#adminpass zte //enable密码端口协商配置一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式zte(cfg)#set port 1 duplex full //上行口配置为强制全双工zte(cfg)#set port 1 speed 100 //上行口配置为强制100M(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应配置vlanzte(cfg)#set vlan 2 enable //创建vlan2zte(cfg)#set vlan 100 enable //创建vlan100上行端口vlan配置本系列的交换机端口模式为混合模式，上行口一般配置为tag方式zte(cfg)#set vlan 100 add port 1 tag //将交换机管理vlan100绑定到上行口，以tag方式zte(cfg)#set vlan 2 add port 1 tag //将用户vlan2绑定到上行端口，以tag方式用户端口vlan配置用户端口一般以untag方式绑定到指定的vlan，这时候需要配置端口的pvid，该pvid与用户端口所绑定的vlan id一致zte(cfg)#set vlan 2 add port 2-24 untag //将用户vlan2绑定到用户端口zte(cfg)#set port 2-24 pvid 2 //配置用户端口的pvid交换机管理IP配置zte(cfg-router)#config router //进入交换机三层配置模式zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0//配置管理IPzte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100 zte(cfg-router)#set ipport 0 enable //启用该管理zte(cfg-router)#iproute 0.0.0.0 0.0.0.0 172.32.240.1 //配置缺省路由zte(cfg-router)#exit //退出三层配置模式Snmp属性配置说明：配置团体属性时private表示相应的字串有读写权限，public 则只有只有读权限zte(cfg)#config snmp //进入交换机snmp配置模式zte(cfg-snmp)#create community zte private //创建团体字串，配置为private，表示该子串zte有读写权限zte(cfg-snmp)#create view zteview //创建视图zte(cfg-snmp)#set community zte view AllView //将团体字串与视图对应起来zte(cfg-snmp)#set traphost 10.40.92.105 zte //trap信息上告网管服务器zte(cfg-snmp)#exit //退出snmp配置模式端口隔离配置zte(cfg)#set pvlan session 1 add promiscuous-port 1 //上行口1配置为共享端口zte(cfg)#set pvlan session 1 add isolated-port 2-24 //用户端口配置为隔离端口二层组播配置zte(cfg)#set igmp snooping enable //启用igmpzte(cfg)#set igmp snooping add vlan 2 //设置igmp监听的vlan为用户vlan用户端口速率限制zte(cfg)#set port 2-24 bandwidth egress on rate 1000 //设置用户端口的下行速率为1M，以1k为单位用户端口广播包限制zte(cfg)# set port 2-24 bandwidth ingress on rate 500 //配置上行广播包速率zte(cfg)# set port 2-24 ingess_limit_mode broadcast //设置上行速率限制模式为广播包用户端口mac学习限制zte(cfg)#set port 2-24 macaddress 1 //限制用户端口的mac地址学习数量为1个配置端口描述zte(cfg)#set port 1 description uplink-to-XXX //端口注释Vlan描述zte(cfg)#create vlan 100 name guanli //vlan描述保存交换机数据配置zte(cfg)#save //保存交换机数据配置zte(cfg)#exit //退出交换机。
中兴交换机简明配置教程
中兴交换机简明配置教程中兴交换机简明配置教程1.使⽤与操作1.1.连接⽅式8909交换机提供了多种配置⽅式，⽤户可根据所连接的⽹络选⽤适当的配置⽅式：Console连接配置Telnet连接配置SSH（Secure Shell）连接配置1.1.1.Console连接8902使⽤的串⼝线⼀头是RJ-45接⼝，⼀头是DB9。
⼀般现场发货时均配发了串⼝线；如果没有，可以按照以下线序制作：线名B端（RJ-45）A端（DB9）GES串⼝线32 45 63⼀般通过在PC机上运⾏的终端仿真程序来进⾏串⼝的登录。
以下以Window 操作系统⾃带的超级终端⼯具配置为例进⾏说明。
1.将串⼝线的RJ-45接头插⼊8909的串⼝，另⼀端DB9接头连接到PC机的串⼝上。
2.运⾏操作系统中的超级终端程序（如果未安装，可以通过添加组件来安装），进⾏超级终端连接：3.输⼊任意的名称，单击“确定”按钮出现选择端⼝的界⾯：4.⼀般选择连接的串⼝为COM1（以实际端⼝为准），单击“确定”按钮出现串⼝端⼝属性的界⾯：5.设置每秒位数为9600。
单击“确定”按钮，出现以下界⾯：6.切换到“设置”页签，选择终端仿真类型为VT100或⾃动检测，单击“确定”按钮，完成登录设置。
7.如果8909之前已启动完毕，那么回车后将出现命令⾏提⽰符；如果尚未加电完成，串⼝登录后还可以看到单板的启动信息，等待启动完毕后出现命令⾏提⽰符。
注：enable⽤户初始密码为zxr101.1.2.Telnet连接前提条件知道VLAN的IP或管理⼝的IP地址，登陆⽤户名和密码。
获取IP地址⽅法Vlan和管理⼝的IP可以通过Console连接进⼊8902⽤户模式，输⼊enable，密码zxr10，进⼊特权模式，执⾏show run查询配置信息，具体操作如下：ZXR10>enablePassword:ZXR10#show runBuilding configuration...!**********Before interface -- show run on RP start!*********interface vlan 201ip address mng-ip-address!username admin password Nghlr_51从以上信息中可以获知vlan 201的IP、管理⼝mng-ip及⽹络登陆⽤户名、密码。
中兴交换机配置流程和配置命令之欧阳学创编
zte(cfg-router)#config router //进入交换机三层配置模式
zte(cfg-router)#set ipport 0 ipaddress 172.32.240.254 255.255.255.0 //配置管理IP
zte(cfg-router)#set ipport 0 vlan 100 //将管理IP绑定到管理vlan100
5.确定交换机主机名,本例子为zte
6.确定交换机上行口,本例子为1口
7.确定远程登陆交换机的用户名和密码,本例为zte与zte，enable密码为zte
8.确定交换机的缺省网关，本例为172.32.240.1
9.确定snmp团体属性子串，本例为zte
10.确定snmp网管服务器地址，本例为10.40.92.105
zte(cfg)#set port 1 duplex full //上行口配置为强制全双工
zte(cfg)#set port 1 speed 100 //上行口配置为强制100M
(可选)zte(cfg)#set port 1 auto enable //上行口配置更改为自适应
配置vlan
zte(cfg)#set vlan 2 enable //创建vlan2
远程登陆设置
zte(cfg)#create user zte //远程登录用户名
zte(cfg)#loginpass zte //远程登录密码
zte(cfg)#adminpass zte //enable密码
端口协商配置
一般需要将上行口配置成强制100M或者1000M全双工模式，对端设备也需要这么配置，此时如果端口起不来，可尝试更改回自适应模式
时间：2021.03.03
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

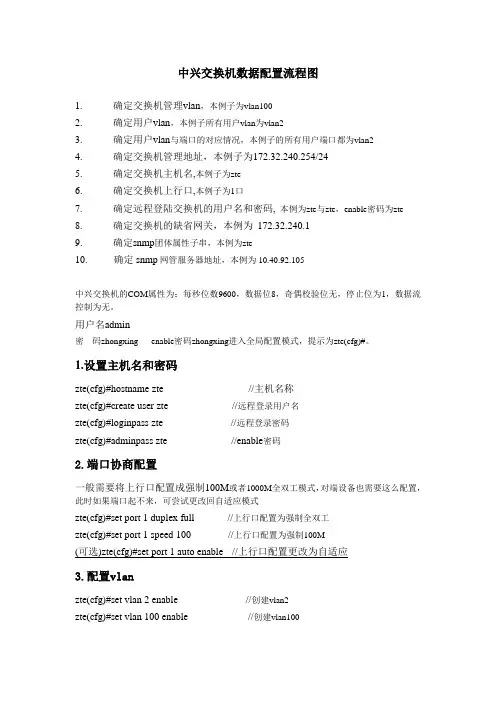

中兴交换机数据配置流程图
