百威 mx16软件界面详细介绍

合集下载

百威POS V 商业连锁使用操作说明

百威V6 管理软件POS 使用操作说明第一章后台管理系统1.打开软件进入Windows系统，在桌面上找到<<百威9000V6商业管理软件>>图标，双击即执行。

系统弹出<<百威900V60帐套选择>>，系统支持多帐套功能，方便数据管理。

此时选择您的公司帐套，按确定进入到<<操作员登录>>，选择用户名，输入密码，系统核实用户名及其密码。

核实不正确，弹出报错窗口，如果三次输入错误，系统将会退出。

重新进入，密码正确，即可进入百威系统主界面。

主界面上从上到下由菜单条、功能组、和功能组中的功能项、以及状态栏组成，只要选择需要的功能项，就进入该功能模块，就可以完成相应的作业了。

要退出百威软件，只要点击右上角的关闭按钮，或点左上角的<<文件>>菜单，再点<<退出>>。

点”是”即可退出。

点”否”仍然留在系统中。

2．开始使用软件1、基本操作软件分为‘前台收银’和‘后台管理’两个主要的模块，前台收银的使用主要是通过后台的设置管理来进行的，我们首先需要在后台建立好所有基本信息，包括（商品分类、，商品档案、货商档案、操作员设置里面的前台收银员建立、等等重要信息的录入）前台才能够正常的使用。

需要注意的事：当前台需要进行销售时，后台需要做入库，进货操作，如果商品未经入库，而前台销售出去了，将会造成负库存，和利润不准确。

此以上为单店版最基本的操作；如果是连锁店版本将还要建立机构档案入分店档案建好后分店才可以连接进来，所有的分店都在这里面建立。

如：2、连锁主要注意事项各分店店长的每日必做三步曲：店长每日必做之一前台收银交班每天进入前台收银收银员输入工号进入前台开始收银前要先‘前台当班’，当班完成之后就可以进入前台收银了，到下班时间收银员要做‘前台交班’，收银员一定要体质交班，因为交班后，数据传输后，总部才能看到分店的销售数据。

2020{酒类营销}显示屏软件图解说明书

显示屏软件图解说明书显示屏软件图解说明书1.软件主界面 (1)2.重要提示 (1)3.设置软件,第一步到第五步 (2)4.编辑策略,第六步到第十步 (3)5.显示屏硬件连线示意图 (4)6.显示屏原理框图(Dp160) (4)7.显示屏特色及性能参数 (4)软件主界面:重点提示:1.鼠标点到哪里按F1即可出来相应的帮助,资料以帮助为准.进度条按ESC或空格可以中断.2.打开多个策略文档并下载到多条屏,要在第一行分区内用Address=指定地址,参考主菜单下载策略.3.进入模式21连续移动,可以一次最多移200个字符,如果是多行显示屏则只移最下面一行(退出要无操作).4.图形方式有三色RG2:显示线条色块艺术字等合适,双基色灰度RG14:显示人物风景图片照片等合适.5.显示屏的参数可以在对时和设置命令里用一种类似AT命令的方式进行设置,如亮度E5,波特率B1等.6.时间不准可以在打开软件时自动对时,还可以自动关闭,参考自动对时的帮助.7.新版将原来的时间温度显示(停留模式7-13)改成了字符替换显示的方式(灵活了很多也可能麻烦点),参考停留模式帮助,例:`H:`M:`S 替换成18:12:53 .进入选立即显示,文字小于2个字符时则与原方式兼容.8.增加了用序列号设置显示屏功能,和加密通讯功能(地址模式F2).参考相关帮助.9.软件(单片机)编程控制的客户请到帮助-通讯协议-底层协议,里查看编程示范,可以将示范复制到高级下载和设置窗口-测试页进行直接测试,在软件目录Demo下也有DLL示范,DLL的源程序在Delphi子目录下.第一步:语言设置打开软件后，主菜单查看(View)-英文界面English选择合适的语言，打钩选择英文否则中文界面．第二步: 字库设置进入设置窗口字库(Font) 页字库文件Font File 选择合适的字库文件，也可以直接输入文件名，新下载的软件要先到菜单旋转字库File Spin 将正常字体旋转90度后变成带@的字库才能选择它，否则找不到带@的文件．注意:字库选好后要下载到条屏才会更改为该字库显示。

digi mx16

Digitool为系统设计者们提供了一个最经济的系统设计选择，与同类产品相比，它具有极高的性价比。
用户的系统设置可以被保存在 Digitool的主处理器以及非易失性存储器上。用户可以通过它的前面板控制界面以及外部控制界面对系统进行控制。系统设计员无须移动设备，无须移除底盘，只需通过 Digitool上的标准串行接口连接到电脑上，就可以很方便的实现对系统的升级。
- 后面板设有用于编程和连接网络的以太网端口，以太网端口网络连接，便于发现网络上的Digitool
- 24-bit 模/数及数/模转换器
- 高达96kHz采样率更新更强大的DSP处理能力
- 8个0-10V DC电压控制输入接口
- 485串行外部控制输入
- DSP音频处理芯片，可实现多点对多点的信号交换，内部的数字化路由器可实现各个音频通道
百威PEAVEY Digitool MX16 8进8出可编程数字矩阵音频处理器
DIGITOOL MX 是科技前沿的数字音频处理器
Digitool 是一个完全可自由设计的音频处理和控制系统。它包括先进的并行 DSP 处理，多层次的面板显示，多界面和控制选项。信号的处理是由两块 32 位并行 SHARC 处理芯片共同完成的。
- 每个输入输出通道有独立的参数均衡、噪声门、滤波器、压缩器， EQ 参数曲线可以在屏幕上非常直观的显示出来
- LED全彩色液晶显示屏
Digitool MX32
- 16进16出的DSP处理器
- 更便捷的配置与操作
- 前面板静音开关可控所有输入和输出，板的“编辑”按钮进行编程
Digitool的图形显示功能完全可满足各项显示需求，包括实时的音频信号活动状态显示、预设的状态显示、音频处理控制信息的显示、以及诸如对机箱内部温度、电源等系统监测的显示。

MXview One软件介绍指南V1.0说明书

•Software Introduction Guide V1.0MXview One Retrospect & ChallengesMXview One Central ManagerFeatures & BenefitsLicenses & Purchasing Scenarios AgendaMXview One IntroductionMonitor and diagnose networking devices in industrial networks.Device…Full visibility with flexible, customizable viewVisualize NetworksOptimize OperationsDedicated add-ons to increase operational efficiencyMinimize DowntimeQuickly respond to issues from a single platformMXview One Value PropositionExpand With Growing Customer Networks…………ScalabilityBusinessContinuityIntegrationInvestmentProtectionAdapting the scalability ofnetwork hardware, software,and databasesPreparing BCP to cover system failures, natural disasters,and other disruptive eventsNeed for seamless integration and interoperability with existing systemsAbility to efficiently allocate and manage invested resourcesKey Concerns for Rapid GrowthStreamlining Operational ProcessesI have 20 MXview One Sites…Unable to centrally control account permissionsAuthorizationInefficient licensemanagement andallocationInventoryConsolidating data andgenerating reports istime-consumingReporting VisibilityDifficulties monitoringand managing multiplesites at onceA centralized platform to efficiently manage distributed networks…………Centralized Platform for Managing Distributed MXview One Local SitesMXview One Central ManagerFeature HighlightsCentralized license management andallocationIntuitive DashboardRemote AccessCentralized ManagementLicense ManagementConsolidated ReportsOne-click remote access to local MXview One Sites for troubleshootingSingle-pane-of-glass dashboard and real-time global map viewGroup-based site management to easily organize multiple sitesAuto-generated periodical reports based on groupsor sitesMXview One Central Manager Key FeaturesSite Status Categories Quickly spot problematic sitesMap viewEasily locate sites and dispatch on-site engineers to addresscritical issuessitesEvent InformationDetailed information about eventsRoot Cause Analysis Quickly identify the issuesourceEvent NotificationsConfigurable event alarm notificationsOne Click to Access SiteRemote access for troubleshooting(Root Group)GroupSiteFunction-based Site GroupsOrganization | Multi-layered (up to 4 Layers)Simplified Network DesignSimplified ManagementSimplified Troubleshooting(Root Group)Account and Privilege ManagementSecurity | Compliance | Efficiency | ProductivityAudit ControlsSeparation of Duty User Access Records Provision/DeprovisionConsolidated View Grant/Revoke Access Access ManagementRole AssignmentSystem RestrictionsOperational EfficiencyComplianceAdmin ProductivityCentralized Manage and Allocate LicensesAsset and Inventory ManagementVisibility | Availability | InvestmentVisibility of Total Assets Availability of Inventory Investment PlanningResource PlanningActivation Status Total Capacity On-demand ExpansionLicense ValidationSite A30 nodesSite B20 nodesSite C10 nodesSite D15 nodesSite E25 nodes……………Flexible License DistributionInvestment Protection | Flexibility | Adoption5 sites/ 100 nodesSite F 20 nodes…Site A30 nodesSite B20 nodesSite C10 nodesSite D15 nodesSite E25 nodes……………Site F 20 nodes…X 1X 206sites/ 120nodesFlexible License DistributionInvestment Protection | Flexibility | AdaptabilitySimplify and Streamline ManagementCollect | Analyze | Evaluate DataCollective ReportGroup and Site ReportsOperation StatusMXview One ServerStatus MonitoringDevice and NetworkAutomated ReportsEfficient ReportingFocused DataGroup-based ReportsTemplatesPreconfigured FormatUser SchedulesUser-set Report Intervals•Optimize networkmanagement with data of all sites in a single report.•Set upschedules to automatically generate reports.•Save time with preconfigured report templates based on your criteria.Comprehensive ReportsMonitor and manage the status of all your sites from a single, centralized platformStreamline and simplify management of distributed networksReal-time event notifications and remote access to local sites for troubleshootingReduce DowntimeVisualize Site StatusEnhance EfficiencyMXview One Family Value PropositionsLicense Purchasing GuideProduct Model DescriptionMXview One Central Manager LIC-MXviewOneCM-NEW-XS-SR MXview One Central Manager sitelicense with customizable site quantity(minimum 1 site)MXview Power LIC-MXviewOneCM-ADD-POWER-XS-SR MXview One Central Manager license to enable the Power add-on for MXview One sites, customizable site quantity (minimum 1 site)MXview Wireless LIC-MXviewOneCM-ADD-WIRELESS-XS-SR MXview One Central Manager license to enable the Wireless add-on for MXview One sites, customizable site quantity (minimum 1 site)(SR: Single registration code, indicating this will only provide a single license registration code for the specified quantity.) License Type OverviewAdopting MXview One Central Manager for New and Existing MXview One UsersBase Licenses Add-On LicensesDepending on the type of user, the required licenses may vary.User Types & JourneyNew UsersExisting UsersNodes Sites Power WirelessExsiting NodesSites Power WirelessSite license to manage local MXview One sitesLicense ModelRequirements QuantityLIC-MXviewOneCM-NEW-XS-SR2 New UsersNode license to manage local site devicesRequirementsQuantityLicense Model…………50 devicesLIC-MXviewOne-NEW-XN-SR45 devices95New UsersAdd-on licenses for local sitesRequirementsQuantityLicense Model2 sites50 devicesLIC-MXviewOne-NEW-XS-SRLIC-MXviewOne-NEW-XN-SR LIC-MXviewOneCM-ADD-POWER-XS-SR245 devices952Note: The number of add-on licenses required depends on the number of sites the add-on will be activated for. For example, to activate the add-on for two sites, you will need two add-on licenses.New UsersMXview One site A: Has 50 existing nodes MXview One site B: Already has 45 nodes LIC-MXviewOne-NEW-XN-SR LIC-MXviewOne-NEW-XN-SRSite license to manage sites through MXview One Central ManagerRequirements QuantityLicense ModelsLIC-MXviewOneCM-NEW-XS-SR 2Existing MXview OneUsersMXview One site A: Has 50 existing nodes MXview One site B: Has 45 existing nodes LIC-MXviewOne-NEW-XN-SR LIC-MXviewOne-NEW-XN-SRRequirements QuantityLicense ModelLIC-MXviewOneCM-ADD-POWER-XS-SR 2LIC-MXviewOneCM-NEW-XS-SR 2ExistingMXview OneUsersAdd-on licenses for local sitesLearn more about Moxa’s Network Management Software。

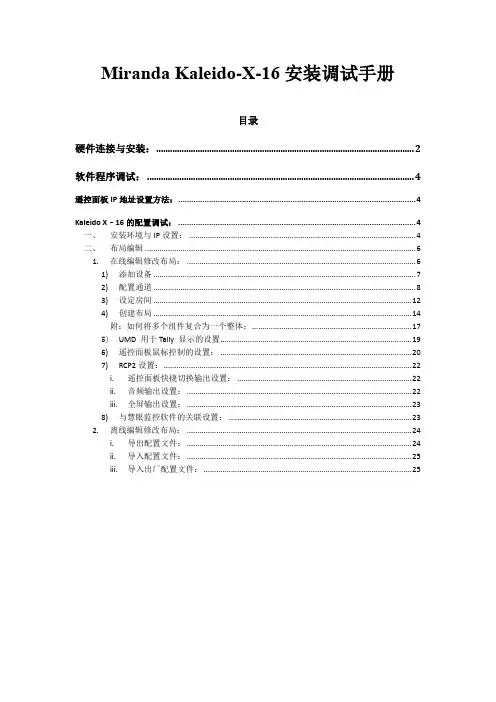

Miranda Kaleido-X-16安装调试手册

Miranda Kaleido-X-16安装调试手册目录硬件连接与安装： (2)软件程序调试： (4)遥控面板IP地址设置方法： (4)Kaleido X‐16的配置调试： (4)一、安装环境与IP设置： (4)二、布局编辑 (6)1.在线编辑修改布局： (6)1)添加设备 (7)2)配置通道 (8)3)设定房间 (12)4)创建布局 (14)附：如何将多个组件复合为一个整体： (17)5)UMD 用于Tally 显示的设置 (19)6)遥控面板鼠标控制的设置： (20)7)RCP2设置： (22)i.遥控面板快捷切换输出设置： (22)ii.音频输出设置： (22)iii.全屏输出设置： (23)8)与慧眼监控软件的关联设置： (23)2.离线编辑修改布局： (24)i.导出配置文件： (24)ii.导入配置文件： (25)iii.导入出厂配置文件： (25)硬件连接与安装：Miranda Kaleido X-16有两种型号，分别为Kaleido X‐16-S (单通道输出)，Kaleido X‐16-D(双通道输出)连接示意图：Kaleido X‐16-D背面图：如果信号源既有数字信号又有模拟信号，模拟音频信号需接入模拟音频板（ABT），并通过SDTI端口将ABT与X-16相连。

遥控面板的连接：Kaleido-RCP2遥控面板通过电源适配器与交换机连接电源适配器电源指示灯ON亮，表示接电正常，电源适配器通过网线分别与交换机和遥控面板相连接。

连接正常后CONNECT指示灯亮。

软件程序调试：遥控面板IP地址设置方法：默认情况下，Kaleido-RCP2配置为DHCP启用，如果有DHCP服务器的话它将会被自动分配IP地址。

没有的话则使用默认IP地址和网关，IP 地址缺省为：10.0.3.191，子网掩码：255.255.0.0。

IP地址设置方法：1、长按Enter大约10秒前后可以看到画面刷新之后出现Room Selection。

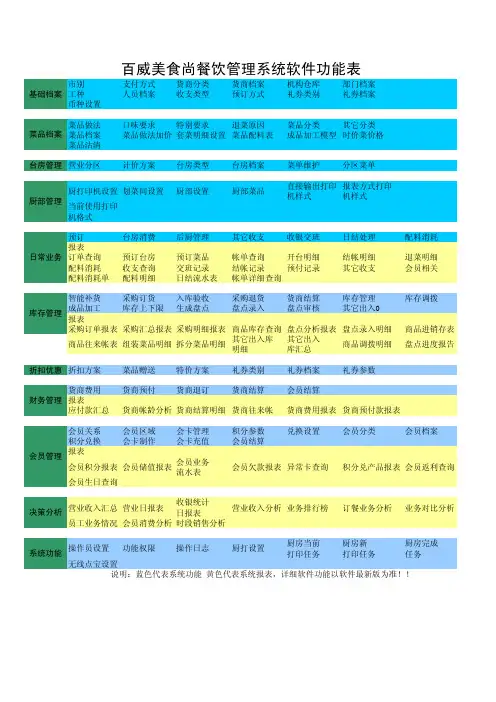

百威美食尚功能表

市别支付方式货商分类货商档案机构仓库部门档案工种人员档案收支类型预订方式礼券类别礼券档案币种设置菜品做法口味要求特别要求退菜原因菜品分类其它分类菜品档案菜品做法加价套菜明细设置菜品配料表成品加工模型时价菜价格菜品沽清台房管理营业分区计价方案台房类型台房档案菜单维护分区菜单厨打印机设置划菜间设置厨部设置厨部菜品直接输出打印机样式报表方式打印机样式当前使用打印机格式预订台房消费后厨管理其它收支收银交班日结处理配料消耗报表订单查询预订台房预订菜品帐单查询开台明细结帐明细退菜明细配料消耗收支查询交班记录结帐记录预付记录其它收支会员相关配料消耗单配料明细日结流水表帐单详细查询智能补货采购订货入库验收采购退货货商结算库存管理库存调拨成品加工库存上下限生成盘点盘点录入盘点审核其它出入0报表采购订单报表采购汇总报表采购明细报表商品库存查询盘点分析报表盘点录入明细商品进销存表商品往来帐表组装菜品明细拆分菜品明细其它出入库明细其它出入库汇总商品调拨明细盘点进度报告折扣优惠折扣方案菜品赠送特价方案礼券类别礼券档案礼券参数货商费用货商预付货商退订货商结算会员结算报表应付款汇总货商帐龄分析货商结算明细货商往来帐货商费用报表货商预付款报表会员关系会员区域会卡管理积分参数兑换设置会员分类会员档案积分兑换会卡制作会卡充值会员结算报表会员积分报表会员储值报表会员业务流水表会员欠款报表异常卡查询积分兑产品报表会员返利查询会员生日查询营业收入汇总营业日报表收银统计日报表营业收入分析业务排行榜订餐业务分析业务对比分析员工业务情况会员消费分析时段销售分析操作员设置功能权限操作日志厨打设置厨房当前打印任务厨房新打印任务厨房完成任务无线点宝设置厨部管理日常业务决策分析系统功能百威美食尚餐饮管理系统软件功能表说明：蓝色代表系统功能黄色代表系统报表，详细软件功能以软件最新版为准！！库存管理财务管理会员管理基础档案菜品档案。

M16功能操作及安卓应用手册

2012年度新品M16介绍---功能操作讲解内容介绍：一、安卓应用及下载二、Wifi连接三、如何使用好记星教育商城四、在线答疑的操作流程安卓应用及下载一、M16不能连接网络时，用电脑下载安卓应用。

1.在电脑百度里输入“91助手、豌豆荚”下载并安装到电脑上B连接电脑—设置—应用程序—开发—USB调试（是否进行USB调试）--是3.运行电脑“豌豆荚”根据豌豆荚界面提示调试USB连接并安装驱动程序。

4.根据自己的需要下载即可。

二、把电脑上的应用拷贝到M16里1.在电脑上安装豌豆荚2.数据线连接电脑3.打开M16的USB4.进入豌豆荚应用程序5.点击“应用程序”“安装新应用”6.点击“添加文件夹”从相应的路径中传输即可连接wifi设置—无线和网路—wifi（√）— wifi设置—网络通知—选择所在网络—点击链接M16可以直接连接网络，在“好记星教育商城”直接下载应用连接WiFi点击好记星教育商城根据自己需要下载应用在线答疑的个人中心1.首次使用本功能系统将赠送60道题的免费解答机会供您使用。

2.赠送免费解答机会须在2个月内（每月30道，第一个月没用完的不累计到下月）用完，过期无效.3.免费解答机会使用期限本机将从您提交的第一个问题开始计算。

4.充值：50元=10次卡（无折扣）88元=20次卡，原价100元（8.8折）128元=30次卡，原价150元（8.5折）420元=100次卡，原价500元（8.4折）包月的方式暂不提供10次卡可以提10个问题，10次卡起充。

电脑上网，去好记星官网，用支付宝，网银均可充值。

系统通用操作指南_9000V6服装鞋帽

系统弹出<<百威9000V6服装鞋帽管理软件帐套选择>>，系统支持多帐套功能，方便数据管理。

此时选择您的公司帐套，按确定进入到<<操作员登录>>，选择用户名，输入密码，系统核实用户名及其密码。

核实不正确，弹出报错窗口，三次输入错误，系统退出。

重新进入，密码正确，即可进入百威系统主界面。

要退出百威软件，只要点击右上角的关闭按钮，或点左上角的<<文件>>菜单，再点<<退出>>。

点”是”即可退出。

点”否”仍然留在系统中。

2. 软件功能组与功能项的使用功能组相当于主菜单，功能项则是功能组中的子菜单。

在主界面中，一共有十个功能组，它们分别是<<信息档案>>、<<采购管理>>、<<批发管理>>、<<卖场管理>>、<<库存管理>>、<<财务结算>>、<<金卡中心>>、<<连锁配送>>、<<经营决策>>、<<系统功能>>。

每一功能组中都包含了若干功能项，每个功能页及其功能项的功能含义及使用方法，在以下章节中作非常详细的说明。

3. 工具栏及相关功能的使用本系统每个功能项打开后，上面有一排彩色图标按钮，这就是工具栏，工具栏可以直观的体现各窗口所做的操作。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

下图为百威MX16 live或Mx32处理器软件安装后的调试界
要使用一个软件必须知道软件界面各个旋钮按键对应的是什么功能怎么去调整参数。

首先我们分析下菜单栏的三个菜单
File 文件
Matrix 矩阵
Help 帮助
在往下看我们看看还有什么信息V1.09这个是软件的版本号
对应的机器也有版本号在首页（矩阵界面左上角会显示机器的版本号）
下面我们分别介绍下这三个菜单的下拉选择
Open…打开（打开Pc已经存储的预设数据S）
Save 存储（联机情况下为存储至调整后数据至当前模式下。

脱机时等同于Save As…）Save As …另存为（把当前数据存储到Pc的任意一个文件夹下文档后缀为：.dig）Reload 重新载入（脱机是提示为：failed to load file（未能加载文件））
Firmware Update…固件更新
提示：进行固件更新,请执行以下步骤
1 关掉机器
2 确保机器连接到你的电脑
3 开关按着edit按钮
4 按照屏幕上的指示操作
Matrix
Defauit 默认（默认为一进一出）
Clear 清除矩阵（清除后为输入至输出不做路由此时肯定是无输出的）
Help帮助
Help 帮助文档
About 软件简介
这里是显示软件和机器的一个连接状态
offline 脱机
在往左看这里有个Audio/Utilities界面切换按钮
音频/实用工具界面切换按钮
在往左看这里有个model （模式）选择，
调试对应的机器时请切换到对应的机器型号否则没法连接数据
下图为整个处理器的音频所有数据调整
大概分为三个区
INPUT 输入MATRIX矩阵OUPUT输出
首先我们来讲一下输入INPUT这个区域
这里的所有输入通道的Dsp资源是一样的
细心的人可能会发现这里有一个排着这样的小符号
这个为数据级联跳线
下图为级联状态
级联后你任意调整级联中的那个通道级联的数据也随之改变
下面我们来具体讲一下输入Dsp模块的参数
这个部分为输入灵敏度调整（注意单位是dBu ）
模拟线路或话筒输入和AES/EBU输入切换
切换完成后应重启机器
+48V幻象电源供电按钮
绿色为开启48V供电
机器默认模式是关闭状态
输入相位调整
默认模式是+相
—为反相180度
此处为输入名称修改默认是Input对应输入通道物理接口
输入Dsp参数设置
单击打开如下界面
对应的是
滤波器1 噪声门滤波器2滤波器3滤波器4滤波器5 压缩或限幅延时这里我们就不展开各个功能或各个滤波器的功能讲解
静音按钮
至矩阵电平调整
复制和粘贴按钮
矩阵（如图从上到下是输入左到右为输出）
输入
输
出
输出和输入调整都是差多多了些功能分频
接下来就是工具页面
如图分六个区
电压控制，注live版本无此功能，
模块启用开关一共八个接口对应机器后板Cv
以下是对cv控制的一些设置
最大值最小值
类型
485协议控制ID设置
内置信号发生器
预设存储调用功能区
输入优先级设置
网络协议Ip地址子网掩码网关等修改
本文只是让大家认识界面如何应用调整还需要根据实际情况而定不懂的可以Q我共同交流ZX 762148608。
