abbacs510变频器参数设置
供电电压在允许范围之内。
急停信号未给出。
2 = RUN(运行) – 变频器运行时继电器动作。 3 = FAULT(-1)(故障反) – 设备正常时吸合，故障时分断。 4 = FAULT(故障) – 设备故障时动作。 5 = ALARM(报警) – 有报警信号时继电器动作。 6 = REVERSED(反向) – 电机反转时继电器动作。 7 = STARTED（已起动）– 接到起动命令时继电器动作(哪怕允许运行信号没有
abbacs510变频器参数设置
•一.负载特性介绍
•1.恒转矩负载：
• 负载转矩TL与转速n无关，任何转速下TL总保持恒定或基 本恒定。例如传送带、搅拌机，挤压机等摩擦类负载以及 吊车、提升机等位能负载都属于恒转矩负载。
变频器拖动恒转矩性质的负载时，低速下的转矩要足够大 ，并且有足够的过载能力。如果需要在低速下稳速运行， 应该考虑标准异步电动机的散热能力，避免电动机的温升 过高。
•电压
•恒功率负载
•频率
•3.风机、泵类负载：
•在各种风机、水泵、油泵中，随叶轮的转动，空气或 液体在一定的速度范围内所产生的阻力大致与速度n的 2次方成正比。随着转速的减小，转矩按转速的2次方 减小。这种负载所需的功率与速度的3次方成正比。当 所需风量、流量减小时，利用变频器通过调速的方式来
调节风量、流量，可以大幅度地节约电能。由于高速时
可用于参数备份或拷贝参数到其它的ACS510 上 去。 • 相关的帮助文字。
二、基本型控制盘
基本型控制盘性能： • 带液晶显示的数字控制盘 。 • 在任何时候能与变频器即插即拔。 • 拷贝功能- 参数能上传到控制盘的存储器中，接着将参数从
控制盘下装到其它的变频器中，或者用于系统的备份。
三.参数含义
•風量８５％
•風量６０％
•＝50,100kWh
•●使用变频器来控制马达转速时，所消耗的电力
•（15kW×61%×2000小时）＋（15kW×22%×2000小时）
•風量８５％
•風量６０％
•＝24,900kWh
•●一年间所节省的能源
•50,100kWh－24,900kWh＝25,200kWh/年
•节能效果 •22％
在定子绕组上加上三相交流电压时，将会产生一个旋转 磁场，该旋转磁场的速度由加在定子绕组上的三相交流 电压的频率所决定。位于该磁场中的转子绕组，将切割 旋转磁场的磁力线，根据电磁感应原理，在转子绕组中 将产生感应电动势和感应电流，感应电流与旋转磁场的 磁通互相作用而产生电磁力，即转矩。转子及转轴将沿 着与旋转磁场相同的方向旋转。任意改变三相定子绕组 的两个电压相位，即可使磁场旋转的方向发生改变，电 动机的转向也将随之变化，即可逆控制。
制动部分
消耗过多的回馈能量，保持直流母线电 压不超过最大值
路
上电缓冲
降低上电冲击电流，上电结束后接触器 自动吸合，而后变频器允许运行
IGBT
单管IGBT 和制动电 阻,大功率制动单元
外置
限流电阻和接触器
储能部分 保持直流母线电压恒定，降低电压脉动 电解电容和均压电阻
控 制
键盘
对变频器参数进行调试和修改，并实时 监控变频器状态
Group 01: 运行数据 这组参数包括了变频器装置的运行数据，包括实际信号。实 际信号值由变频器装置测量或通过计算获得，且不能由用户 设置。
Group 10: 输入指令 这组参数所含内容: • 定义用于控制起停，方向的外部控制源 ( 外部1 和 外部2) 。
• 电机方向锁定或允许电机正反转。 •1001 EXT1 COMMANDS （外部1 命令） •定义外部控制 1 (EXT1) – 设定起、停和方向。 •0 = NOT SEL – 没有外部命令源控制起、停和方向。 •1 = DI1 2- 线控制起停 。 •• DI1 控制起/ 停。 (DI1 得电= 起动; DI1 断电= 停止)。 •• 参数 1003 定义方向。选择 1003 = 3 ( 双向) 等效于 1003 = 1 ( 正向)。 •2 = DI1, 2 2- 线控制起停、方向。 •• DI1 控制起/ 停。 (DI1 得电= 起动; DI1 断电= 停止)。 •• DI2 控制方向( 参数1003 应该设为3 ( 双向))。 •(DI2 得电= 反转; 失电= 正转)。
•0 •0 •10%
•变频器控制
•50%
•80% •100%
•风量［流量］（％）
ABB变频器型号含义
ABB acs510系列变频器
•ABB变频器外部控制连接
一.助手型控制盘
• 特点 ACS510 助手型控制盘具有下列性能: • 液晶显示 • 语言选择 • 与变频器的连接可随时插拔 • 拷贝功能可实现将参数复制到控制盘的存储器中
•◆ 变频器的基本构成
•商用电源
•整流部分
•＋
•平 •波
•电
•容
•逆变部分
•马达
•ＩＭ
•◆ 变频器的电压波形变化
•电源电压
•直流电压
•整流
•逆变
•输出电压
•输出电压的平均值 •是正弦波
•正弦波ＰＷＭ（脉宽调制）控制方式
•变频器是什么？
•变频器的控制对象——三相异步电动机
•【三相异步电动机】
• 三相异步电动机主要由定子、转子、转轴组成，当
• 范围： 10...500 Hz ( 通常是 50 或60 Hz)。 • 设定频率点，使得变频器输出电压在该点时等于电机额定
电压。
• 弱磁点= 电机额定频率X 供电电压/ 电机额定电压。
9908 MOTOR NOM SPEED （电机额定转速） 定义电机额定转速。 • 必须等于电机铭牌上的值。
9909 MOTOR NOM POWER （电机额定功率） 定义电机额定功率。 • 必须等于电机铭牌上的值。
•电压
•恒转矩负载
•频率
•2.恒功率负载：
•机床主轴和轧机、造纸机、塑料薄膜生产线中的卷取机、开卷机 等要求的转矩，大体与转速成反比，这就是所谓的恒功率负载。负 载的恒功率性质应该是就一定的速度变化范围而言的。当速度很低 时，受机械强度的限制，TL不可能无限增大，在低速下转变为恒转 矩性质。负载的恒功率区和恒转矩区对传动方案的选择有很大的影 响。电动机在恒磁通调速时，最大容许输出转矩不变，属于恒转矩 调速；而在弱磁调速时，最大容许输出转矩与速度成反比，属于恒 功率调速。如果电动机的恒转矩和恒功率调速的范围与负载的恒转 矩和恒功率范围相一致时，即所谓"匹配"的情况下，电动机的容量 和变频器的容量均最小。
回 路
控制电路
交流电机控制算法生成，外部信号接收 处理及保护
MCU(单片机） DSP(或两个MCU）
•变频器的用途“节约能源”
•所需电力（％）
•为什么使用变频器会节省能源？
•●风机、泵等需要控制流量（风量）的场合，采用变频器控 • 制或挡板控制，其消耗的电力和流量（风量）的关系如右 • 图。 •●流量（风量）小的场合，变频器的节电的效果特别明显。
1602 PARAMETER LOCK (参数锁定)
控制盘参数是否锁定。 本锁定不限制通过应用宏修改参数。 本锁定不限制通过现场总线修改参数。 只有当密码输入正确时才允许改变本参数。 0 = LOCKED（锁定）– 不允许使用控制盘修改参数值。可以通过在参数
• 定义电机额定电压。 • 必须等于电机铭牌上的值。 • ACS510输出到电机的电压无法大于电源电
压。
9906 MOTOR NOM CURR ( 电机额定电流) 定义电机额定电流。 • 必须等于电机铭牌上的值。 • 允许范围： (0.2...2.0) *I2n。
9907 MOTOR NOM FREQ ( 电机额定频率) 定义电机额定频率。
给出)。接到停止命令或故障发生时继电器断开。 1402 RELAY OUTPUT 2 (继电器输出2) 1403 RELAY OUTPUT 3 (继电器输出3)
Group 16: 系统控制 这组参数定义了系列系统控制参数，如锁定、复位和使能控 制等。
1601 RUN ENABLE (运行允许)
选择允许运行信号源。 0 = NOT SEL(未选择) –允许变频器不需要连接外部允许运行信号就可以
•ABB变频器外部控制连接
Group 11: 给定选择这组参数定义了： • 变频器如何选择控制源。 • 给定1和给定2的来源和性质。
1101 KEYPAD REF SEL( 控制盘给定选择 ) 在本地方式下，选择控制盘给定方式。 • 1 = REF1 (Hz) –频率给定 (Hz)。 • 2 = REF2 (%)–给定 (%)
1102 EXT1/EXT2 SEL (外部1/外部2 选择)
• 此参数用于选择 外部1/ 外部2。 这样，定义了相关的起停和方向指令 以及给定。
• 0 = 外部1 – 选择外部控制1 (外部1)。 • •参见1001 EXT1 COMMANDS 定义外部1的起 / 停 / 方向。 • •参见1103 REF1 SELECT 定义 外部1的给定。 • 1 = DI1 – DI1的状态决定了外部1/外部2的取向。(DI1 得电= 外部2;
• 选择一个应用宏。应用宏自动设置参数，使ACS510 得以 完成某些特定的应用。
1 = ABB 标准宏 2 = 3- 线宏
3 = 交变宏
4 = 电动电位器宏
5 = 手动/ 自动宏 6 = PID 控制宏
7 = PFC 控制宏 15 = SPFC 控制宏
பைடு நூலகம்
9905 MOTOR NOM VOLT ( 电机额定电压)
DI1 失电= 外部1)。 • 2...6 = DI2...DI6 – 数字输入口的状态决定了外部1/外部2的取向。参
见DI1 。 • 7 = 外部2 – 选择外部控制2(外部2)。 • •参见1002 EXT2 COMMANDS 定义外部2的起 / 停 / 方向。 • •参见1106 REF2 SELECT 定义 外部2的给定。 • 8 = COMM– 外部1/外部2由串行通讯控制字选择。 • •控制字1的位5 (参数0301) 定义了外部控制取向 ( 外部1还是外部2)。
ABB ACS510 变频器主要参数设定：

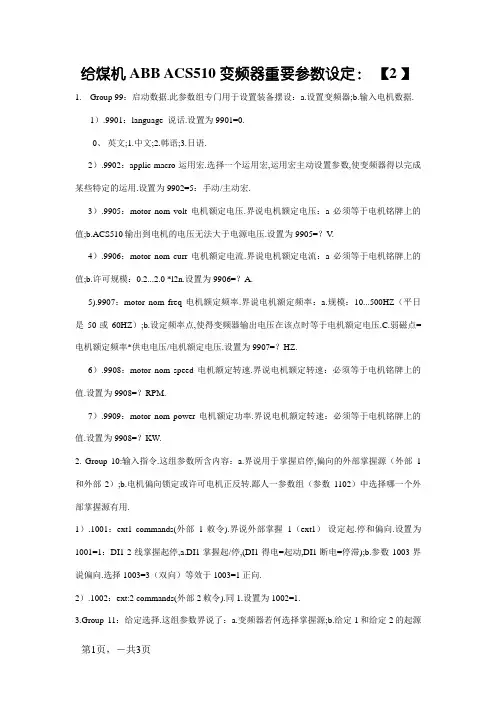

给煤机ABB ACS510 变频器重要参数设定：【2 】1.Group 99：启动数据.此参数组专门用于设置装备摆设：a.设置变频器;b.输入电机数据.1）.9901：language 说话.设置为9901=0.0、英文;1.中文;2.韩语;3.日语.2）.9902：applic macro 运用宏.选择一个运用宏,运用宏主动设置参数,使变频器得以完成某些特定的运用.设置为9902=5：手动/主动宏.3）.9905：motor nom volt 电机额定电压.界说电机额定电压：a必须等于电机铭牌上的值;b.ACS510输出到电机的电压无法大于电源电压.设置为9905=？V.4）.9906：motor nom curr 电机额定电流.界说电机额定电流：a必须等于电机铭牌上的值;b.许可规模：0.2...2.0 *l2n.设置为9906=？A.5).9907：motor nom freq 电机额定频率.界说电机额定频率：a.规模：10...500HZ（平日是50或60HZ）;b.设定频率点,使得变频器输出电压在该点时等于电机额定电压.C.弱磁点=电机额定频率*供电电压/电机额定电压.设置为9907=？HZ.6）.9908：motor nom speed 电机额定转速.界说电机额定转速：必须等于电机铭牌上的值.设置为9908=？RPM.7）.9909：motor nom power 电机额定功率.界说电机额定转速：必须等于电机铭牌上的值.设置为9908=？KW.2. Group 10:输入指令.这组参数所含内容：a.界说用于掌握启停,偏向的外部掌握源（外部1和外部2）;b.电机偏向锁定或许可电机正反转.鄙人一参数组（参数1102）中选择哪一个外部掌握源有用.1）.1001：ext1 commands(外部1敕令).界说外部掌握1（ext1）-设定起.停和偏向.设置为1001=1：DI1-2-线掌握起停,a.DI1掌握起/停,(DI1得电=起动,DI1断电=停滞);b.参数1003界说偏向.选择1003=3（双向）等效于1003=1正向.2）.1002：ext:2 commands(外部2敕令).同1.设置为1002=1.3.Group 11：给定选择.这组参数界说了：a.变频器若何选择掌握源;b.给定1和给定2的起源性质.1）.1101：keypad ref sel 掌握盘给定选择.在本地方法下,选择掌握盘给定方法：a.1=ref1(HZ)-频率给定(HZ);b.2=ref2(%)-给定(%).设置为1101=1.2）.1102：ext1/ext2 sel(外部1 和外部2选择).设置为1102=3.3）.1103：ref1 select(给定值1选择).设置为1103=2：AI2-给定来自AI2.4）.1106：ref:2 select(给定值2选择).设置为1106=2：AI2-给定来自AI2.5）.1107：ref2 min(给定2最小值).设定外部给定2最小值：最小的模仿输入旌旗灯号对应的给定值,以%为单位;参数1301 minimum AI1(AI1低限)或1304 minimumAI2(AI2低限)设定最小的模仿输入旌旗灯号;这个参数设定了最小的频率给定;此参数以百分比的情势表示：最大频率.最大进程给定量.额定转矩.设置为1107=0.4.Group 13：模仿输入.这组参数界说了模仿输入的限幅值和滤波时光.1）.1301：minimum AI1(AI1低限).设置AI1的低限.设置为1301=20%：盘算低限（4mA）作为高限（20mA）的百分比=4mA/20mA*100%=20%.2).1304：minimum AI2(AI2低限).设置为1304=20%.5.Group 14：继电器输出.这组参数界说了每个输出继电器动作的前提.1）.1403：relay output(继电器输出3).设置为1403=5：=ALARM-有报警旌旗灯号时继电器动作.6.Group 15：模仿输出.1）.1504：minimum Ao1(Ao1最小值).设置为1504=4mA.2）.1510：minimum Ao2(Ao2最小值).设置为1510=4mA.6.Group 16：体系掌握.界说了系列体系掌握参数,如锁定.复位和使能掌握等.1）.1601：run enable(运行许可).选择许可运行旌旗灯号源.设置为1601=1：界说DI1作为运行许可旌旗灯号.a:只有DI1得电,变频器才许可运行.b:假如旌旗灯号电压降低,DI1旌旗灯号丧掉,变频器将自由泊车直到再次接到许可旌旗灯号时,才可能从新起动.7.Group 21：起动/停滞.界说了电机起动和停滞的方法.1）.2101：start function (起动功效).设置为2101=4:torq boost(转矩晋升)-选择主动转矩晋升模式.在须要很大的起动转矩时,该功效异常必要;转矩晋升只消失与起动阶段,当输出频率>20HZ或现实值与给定值相等时,转矩晋升会主动消掉;初始阶段经由过程直流电流在励磁时光（由参数2103决议）内磁化电机.。
ABBACS510变频器主要参数设定
1. Group 99 :启动数据。
此参数组专门用于配置：a、设置变频器；b、输入电机数据。
1 ）、 9901 ： language 语言。
设置为 9901=0。
0、英文； 1 、中文； 2、韩语； 3、日语。
2）、 9902： applic macro 应用宏。
选择一个应用宏，应用宏自动设置参数，使变频器得以完成某些特定的应用。
设置为 9902=5：手动 / 自动宏。
3）、 9905： motor nom volt 电机额定电压。
定义电机额定电压： a 必须等于电机铭牌上的值；b、ACS510输出到电机的电压无法大于电源电压。
设置为9905=? V。
4）、 9906： motor nom curr 电机额定电流。
定义电机额定电流： a 必须等于电机铭牌上的值；b、允许范围：…*1加。
设置为9906=？ A。
5）、9907 : motor nom freq 电机额定频率。
定义电机额定频率：a、范围：10...500HZ（通常是50或60HZ ； b、设定频率点，使得变频器输出电压在该点时等于电机额定电压。
C弱磁点=电机额定频率*供电电压/电机额定电压。
设置为9907=？ HZ。
6）、 9908： motor nom speed 电机额定转速。
定义电机额定转速：必须等于电机铭牌上的值。
设置为 9908=？ RPM。
7）、 9909： motor nom power 电机额定功率。
定义电机额定转速：必须等于电机铭牌上的值。
设置为 9908=？ KW。
2. Group 10:输入指令。
这组参数所含内容：a、定义用于控制启停，方向的外部控制源（外部1和外部2）； b、电机方向锁定或允许电机正反转。
在下一参数组（参数1102）中选择哪一个外部控制源有效。
1 ）、1001: ext1 comma nds外部1命令）。
定义外部控制 1 （ ext1）-设定起、停和方向。
设置为 1001=1： DI1-2- 线控制起停， a、 DI1 控制起/停,（ DI1 得电=起动， DI1 断电=停止）； b、参数1003定义方向。

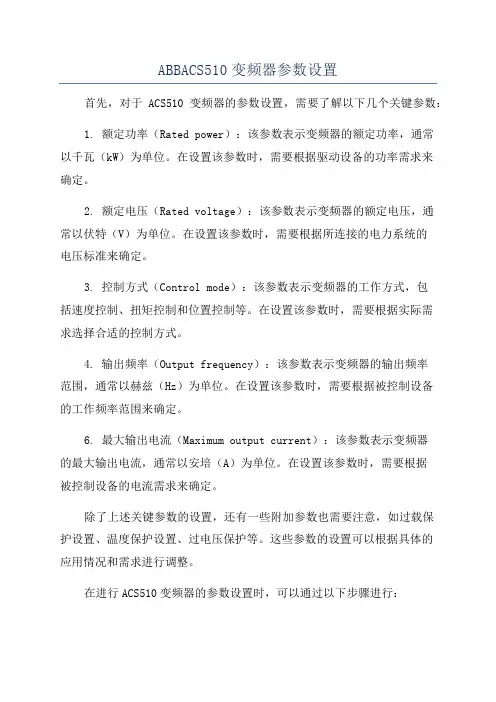

ABBACS510变频器参数设置
ABBACS510变频器参数设置首先，对于ACS510变频器的参数设置，需要了解以下几个关键参数：1. 额定功率（Rated power）：该参数表示变频器的额定功率，通常以千瓦（kW）为单位。
在设置该参数时，需要根据驱动设备的功率需求来确定。
2. 额定电压（Rated voltage）：该参数表示变频器的额定电压，通常以伏特（V）为单位。
在设置该参数时，需要根据所连接的电力系统的电压标准来确定。
3. 控制方式（Control mode）：该参数表示变频器的工作方式，包括速度控制、扭矩控制和位置控制等。
在设置该参数时，需要根据实际需求选择合适的控制方式。
4. 输出频率（Output frequency）：该参数表示变频器的输出频率范围，通常以赫兹（Hz）为单位。
在设置该参数时，需要根据被控制设备的工作频率范围来确定。
6. 最大输出电流（Maximum output current）：该参数表示变频器的最大输出电流，通常以安培（A）为单位。
在设置该参数时，需要根据被控制设备的电流需求来确定。
除了上述关键参数的设置，还有一些附加参数也需要注意，如过载保护设置、温度保护设置、过电压保护等。
这些参数的设置可以根据具体的应用情况和需求进行调整。
在进行ACS510变频器的参数设置时，可以通过以下步骤进行：1.连接变频器：将ACS510变频器正确连接到电力系统和被控制设备，确保电气连接正确无误。
2.进入参数设置模式：按照ACS510变频器的说明书，进入参数设置模式。
通常可以通过显示面板上的按键组合或者通信接口进行设置。
3.选择基本参数：设置变频器的额定功率、额定电压以及控制方式等基本参数。
4. 调整 output frequency：根据被控制设备的工作要求，设置变频器的输出频率范围。
5.设置加速时间和减速时间：根据实际需求，设置变频器的加速时间和减速时间。
6.设置保护参数：根据被控制设备的特性和工作环境，设置过载保护、温度保护和过电压保护等参数。
ABBACS510变频器主要参数设定
ABBACS510变频器主要参数设定ABBACS510变频器是ABB公司生产的一款中低压变频器，主要用于驱动各种电动机，在各种工业场合中广泛应用。
变频器主要参数的设置包括输入电压、输出电压、额定频率、输出电流、过载能力、过程控制参数等。
以下是ABBACS510变频器主要参数的设定详解：1.输入电压：输入电压表示变频器工作时的电源电压。
一般情况下，输入电压为380V/400V/415V/440V等，根据实际电源的电压来决定。
在设备安装前，需要确认设备的输入电压，以免发生设备损坏或发生故障。
2.输出电压：输出电压表示变频器对电机的输出电压。
输出电压的设定要根据电机的额定电压来进行调节。
一般情况下，输出电压与输入电压相同，但是也可以通过变频器的参数设定进行调节。
在设备调试和运行过程中，需要保持输出电压的稳定，在电机额定电压的范围内进行调节。
3.额定频率：额定频率表示电机的额定工作频率。
一般情况下，额定频率为50Hz或60Hz，根据实际需求来进行设定。
在实际工作中，需要根据生产工艺的要求以及电源的供电频率来确定变频器的额定频率。
4.输出电流：输出电流表示变频器对电机的输出电流。
输出电流的设定取决于电机的额定电流和负载要求。
根据实际需要进行设定，将输出电流控制在电机额定电流的范围内。
5.过载能力：过载能力表示变频器对负载的适应能力。
在设备运行中，可能会出现瞬时的负载过大的情况，要求变频器具有一定的过载能力，能够稳定地工作并驱动负载。
6.过程控制参数：过程控制参数包括加速时间、减速时间、PID参数等。
加速时间和减速时间表示电机从静止状态到额定转速或从额定转速到静止状态的时间。
PID参数表示变频器对于开闭环控制的参数，实现对负载的精确控制。
以上是ABBACS510变频器主要参数的设定。
在实际使用过程中，需要根据具体的应用要求和工艺要求进行参数的设定，并进行调试和优化，以保证变频器的正常运行。
ABB-ACS510变频器参数设置.
21
9905 MOTOR NOM VOLT ( 电机额定电压)
• 定义电机额定电压。 • 必须等于电机铭牌上的值。 • ACS510输出到电机的电压无法大于电源电 压。
22
9906 MOTOR NOM CURR ( 电机额定电流) 定义电机额定电流。 • 必须等于电机铭牌上的值。 • 允许范围： (0.2...2.0) *I2n。
类别作用主要构成器件整流部分将工频交流变成直流输入无相序要求整流桥逆变部分将直流转换为频率电压均可变的交流电输出无相序要求igbt制动部分消耗过多的回馈能量保持直流母线电压不超过最大值单管igbt和制动电阻大功率制动单元外置上电缓冲降低上电冲击电流上电结束后接触器自动吸合而后变频器允许运行限流电阻和接触器储能部分保持直流母线电压恒定降低电压脉动电解电容和均压电阻键盘对变频器参数进行调试和修改并实时监控变频器状态mcu单片机控制电路交流电机控制算法生成外部信号接收处理及保护dsp或两个mcu变频器的用途变频器的用途节约能源节约能源为什么使用变频器会节省能源
商用电源 马达
整流部分
＋
平 波 电 容
逆变部分
ＩＭ
◆ 变频器的电压波形变化
电源电压
整流
直流电压
逆变
输出电压
输出电压的平均值 是正弦波
正弦变频器的控制对象——三相异步电动机
【三相异步电动机】
三相异步电动机主要由定子、转子、转轴组成，当 在定子绕组上加上三相交流电压时，将会产生一个旋转 磁场，该旋转磁场的速度由加在定子绕组上的三相交流 电压的频率所决定。位于该磁场中的转子绕组，将切割 旋转磁场的磁力线，根据电磁感应原理，在转子绕组中 将产生感应电动势和感应电流，感应电流与旋转磁场的 磁通互相作用而产生电磁力，即转矩。转子及转轴将沿 着与旋转磁场相同的方向旋转。任意改变三相定子绕组 的两个电压相位，即可使磁场旋转的方向发生改变，电 动机的转向也将随之变化，即可逆控制。

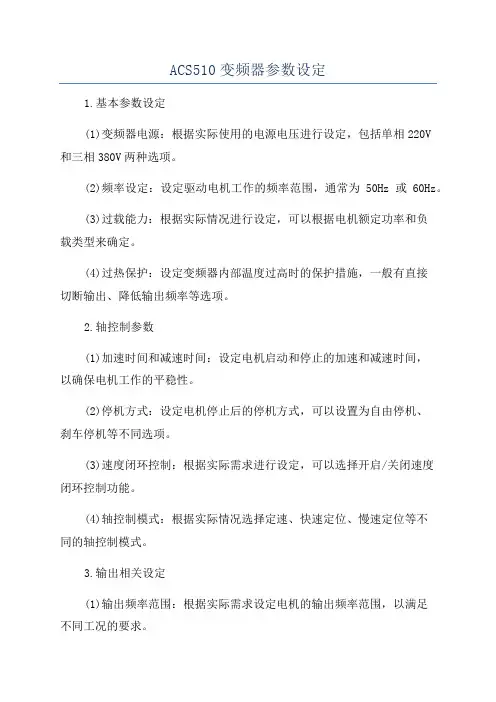

ACS510变频器参数设定
ACS510变频器参数设定1.基本参数设定(1)变频器电源：根据实际使用的电源电压进行设定，包括单相220V和三相380V两种选项。
(2)频率设定：设定驱动电机工作的频率范围，通常为50Hz或60Hz。
(3)过载能力：根据实际情况进行设定，可以根据电机额定功率和负载类型来确定。
(4)过热保护：设定变频器内部温度过高时的保护措施，一般有直接切断输出、降低输出频率等选项。
2.轴控制参数(1)加速时间和减速时间：设定电机启动和停止的加速和减速时间，以确保电机工作的平稳性。
(2)停机方式：设定电机停止后的停机方式，可以设置为自由停机、刹车停机等不同选项。
(3)速度闭环控制：根据实际需求进行设定，可以选择开启/关闭速度闭环控制功能。
(4)轴控制模式：根据实际情况选择定速、快速定位、慢速定位等不同的轴控制模式。
3.输出相关设定(1)输出频率范围：根据实际需求设定电机的输出频率范围，以满足不同工况的要求。
(2)输出电压：根据实际需求调整输出电压的大小，以保证电机的正常运行。
(3)输出限制：根据电机的额定功率和负载情况，设置输出功率的限制，防止超载运行。
4.控制信号设定(1)开关信号设定：设定外部控制信号的类型和对应的功能，如启动、停止、正转、反转等。
(2)键盘设定：根据实际需要，设置键盘上不同按键的功能，如清零、复位、运行/停止等。
5.报警保护设定(1)欠压保护：设定变频器电源欠压时的保护方案，一般有保持工作、降低输出频率等选项。
(2)过压保护：设定变频器电源过压时的保护措施，可以选择直接切断输出等方式。
(3)短路保护：根据电机的额定功率和负载情况，设置短路保护的阈值，以保护电机和变频器的安全运行。
以上是ACS510变频器参数设定的一些基本内容，用户在进行参数设定时，应根据实际情况进行调整，以保证电机和变频器的正常运行。
同时，还应注意变频器的使用和维护，定期检查设备的工作状态，确保其性能和可靠性。
ACS510变频器参数设置
ACS510变频器参数设置1.电机参数设置：首先需要设置电机的额定功率、额定电压和额定转速等基本参数。
这些参数可以从电机的电气参数名牌上获取。
输入这些参数可以帮助变频器更好地控制电机的运行。
2.基本运行参数设置：包括基本的运行模式、控制方式和调速范围等。
可以根据实际情况选择恒定转速控制、恒定扭矩控制或者恒定电流控制等运行模式。
控制方式可以选择开环控制或闭环控制。
调速范围也需要根据具体需求进行设置。
3.速度闭环参数设置：如果选择闭环控制方式，则需要进行速度闭环参数设置。
参数包括速度环比例系数、速度环积分系数和速度环补偿系数等。
这些参数的设置可以根据实际的调速要求进行调整，以达到良好的速度稳定性和响应性。
4.数据通信参数设置：ACS510变频器可以与上位机进行通信，实现远程控制和监视。
通信参数需要进行设置，包括通信协议、通信速率和通信地址等。
这样可以方便地进行参数调整和状态监测。
5.保护参数设置：ACS510变频器内置了多种保护功能，包括过流保护、过载保护、过压保护和欠压保护等。
这些保护参数需要进行设置，以保护电机和变频器的安全运行。
6.应用特定参数设置：根据具体的应用需求，还可以进行一些特定参数的设置。
比如，如果是用于泵站的变频器，可以设置最大和最小压力限制，以实现对水泵的自动控制。
总结起来，ACS510变频器参数设置需要根据具体的应用需求进行调整，以实现最佳的调速效果和保护措施。
参数设置包括电机参数设置、基本运行参数设置、速度闭环参数设置、数据通信参数设置、保护参数设置和应用特定参数设置等。
通过合理的参数设置，ACS510变频器可以更好地满足不同应用场合的需求。
ABB_ACS510变频器参数设置
ABB_ACS510变频器参数设置ABBACS510变频器是一款先进的电力控制设备，用于调节交流电机的转速和扭矩。
该变频器具有多种参数设置，可以根据实际需求来优化电机运行效率和性能。
1.基本参数设置：-电源电压与频率：ACS510变频器支持多种电源电压和频率，如220V/380V/440V等，可以根据实际应用环境选择合适的电源电压和频率。
-额定输出电流：根据电机的额定电流选择相应的变频器型号和额定输出电流，确保变频器输出能够满足电机的工作要求。
2.模式设置：-控制模式：ACS510变频器支持多种控制模式，如速度控制模式、扭矩控制模式、位置控制模式等。
根据实际应用需求选择合适的控制模式。
-加速时间和减速时间：根据电机负载情况和应用要求设置合适的加速时间和减速时间，以达到最佳的运行效果。
3.电机参数设置：-额定功率和额定转速：根据电机的额定功率和额定转速设置变频器相关参数，确保变频器输出能够满足电机的额定工作要求。
-极数和极数系数：根据电机的极数和极数系数设置变频器相关参数，以确保变频器输出的电压和频率的合理匹配。
4.保护参数设置：-过载保护：根据变频器的额定电流和设备的额定负载选择合适的过载保护参数，以保护变频器和电机免受过载损害。
-温度保护：根据电机和环境的温度情况设置合适的温度保护参数，以避免电机过热造成的损坏。
5.控制信号设置：-输入信号：根据实际应用需求设置变频器的输入信号参数，如启动/停止信号，前进/后退信号，加速/减速信号等。
-输出信号：根据实际应用需求设置变频器的输出信号参数，如运行指示信号、故障指示信号、报警信号等。
6.通信设置：- 网络协议：根据实际应用环境选择合适的通信网络协议，如Modbus、Profibus等，以实现与其他设备的数据交互和远程控制。
-通信参数：根据通信网络协议设置相关参数，如通信速率、从站地址等，在与其他设备进行通信时确保数据传输的可靠性和稳定性。
7.其他参数设置：-V/F曲线设置：根据电机运行要求选择合适的V/F曲线，以实现最佳的速度和转矩控制效果。
acs510变频器参数设置[精解]
ACS510装置参数设置(一)基本参数设置Group99: 启动数据99.01 选择语言99.02 选择宏99.05 额定电压（见铭牌）99.06 额定电流（见铭牌）99.07 额定频率（见铭牌）99.08 额定转速（见铭牌）99.09 额定功率（见铭牌）Group 01: 运行数据Group 03: 现场总线实际信号Group 04: 故障记录Group 10: 输入指令10.01 EXT1 装置控制源选择10.02 EXT2 装置控制源选择10.03 电机方向定义:DIRECTION （转向）1 = FORWARD( 正转)-方向固定为正转。
2 = REVERSE( 反转)-方向固定为反转。
3 = REQUEST( 双向)-方向可以通过命令切换Group 11: 给定选择11.01 控制盘给定值类型选择REF1=RPM/REF2=%11.02 EXT1/EXT2源选择 0＝EXT1,1=EXT211.03 EXT1 速度源选择11.04 REF1 MIN（给定1最小值，单位Hz）11.05 REF1 MAX（给定1最大值，单位Hz）11.06 EXT2 速度源选择11.07 REF2 MIN（给定2最小值）11.08 REF2 MAX（给定2最大值）Group 12: 恒速运行12.01 恒速源设定12.02 恒速值01设定12.03 恒速值02设定12.04恒速值03设定12.05 恒速值04设定12.06恒速值05设定12.07 恒速值06设定12.08 恒速值07设定Group 13: 模拟输入13.01 MINIMUM AI1 (AI1 低限，单位%)13.02 MAXIMUM AI1 (AI1 高限，单位%)13.03 FILTER AI1 (AI1 滤波时间)13.04 MINIMUM AI2 (AI2低限)13.05 MAXIMUM AI2 (AI2 高限)13.06 FILTER AI2 (AI2 滤波时间)Group 14: 继电器输出14.01 DO1设置14.02 DO2设置14.03 DO3设置Group 15: 模拟输出15.01 AO1 CONTENT SEL (AO1 赋值)15.02 AO1 CONTENT MIN (AO1 赋值低限) 15.03 AO1 CONTENT MAX (AO1 赋值高限) 15.04 MINIMUM AO1 (AO1 最小值)15.05 MAXIMUM AO1 (AO1 最大值)15.06 FILTER AO1 (AO1 滤波时间)15.07 AO2 CONTENT SEL (AO2 赋值)15.08 AO2 CONTENT MIN (AO2 赋值低限) 15.09 AO2 CONTENT MAX (AO2 赋值高限) 15.10 MINIMUM AO2 (AO2 最小值)15.11 MAXIMUM AO2 (AO2 最大值)15.12 FILTER AO2 (AO2 滤波时间)Group 16: 系统控制16.01 RUN ENABLE ( 运行允许)16.02 PARAMETER LOCK ( 参数锁定)16.03 PPASS CODE ( 密码)16.04 故障复位源选择16.05 USER PAR SET CHG ( 用户参数切换) 16.06 LOCAL LOCK ( 本地锁定)16.07 PARAM. SAVE ( 参数存储)16.08 START ENABLE 1 （起动允许1）16.09 START ENABLE 2 （起动允许2）16.10 DISPLAY ALARMS （显示报警）Group 17: 超越模式Group 20: 限幅20.03 MAX CURRENT( 最大电流)20.05 OVERVOLT CTRL ( 过压调节器)20.06 UNDERVOLT CTRL ( 欠压调节器) 20.07 MINIMUM FREQ （最小频率）20.08 MAXIMUM FREQ （最大频率）Group 21: 起动/ 停止21.01 START FUNCTION ( 起动功能)21.02 STOP FUNCTION ( 停车功能)21.03 DC MAGN TIME ( 直流磁化时间) 21.04 DC CURR CTL （直流电流控制）21.06 DC CURR REF （直流电流给定）21.07 DC BRAKE TIME ( 直流制动时间) 21.08 START INHIBIT ( 禁止起动)21.09 EM STOP SEL ( 急停选择)21.10 TORQ BOOST CURR ( 转矩提升电流) Group 22: 加速/ 减速22.01 ACC/DEC 1/2 SEL ( 加减速曲线选择) 22.02 ACCEL TIME 1设定22.03 DECEL TIME 1设定22.04 RAMP SHAPE 1 ( 速度曲线形状 1) 22.05 ACCEL TIME 2设定22.06 DECEL TIME 2设定22.07 RAMP SHAPE 2 ( 速度曲线形状 2) 22.08 EM DEC TIME ( 急停减速时间)22.09 RAMP INPUT 0 ( 积分器输入置零) Group 25: 危险频率Group 26: 电机控制Group 30: 故障功能Group 31: 自动复位Group 32: 监控器Group 33: 信息Group 34: 控制盘显示Group 35: 电机温度Group 40: 过程PID设置1Group 41: PID控制2Group 42: 外部/修正PIDGroup 51: 外部通讯模块Group 53: 内置通讯协议Group 81: PFC 控制Group 98: 可选件（二）默认宏参数列表。
ACS510变频器参数设定
ACS510变频器参数设定ACS510变频器是一种常用的变频驱动装置，适用于各种行业和应用场合。
在使用ACS510变频器之前，需要对其进行参数设定，以确保其能够正确运行并满足需求。
以下是ACS510变频器参数设定的一般步骤和相关参数说明，供参考：1.基本参数设定：-设定变频器的电源电压等级，通常有220V和380V两种选择。
-设定变频器的额定电流，根据所控制设备的负载来确定。
-设定变频器的额定频率，通常为50Hz或60Hz。
-设定变频器的额定功率，根据所控制设备的功率需求来确定。
2.过电流保护参数设定：-设定变频器的过电流保护等级，根据所控制设备的负载特性来确定。
-设定变频器的过电流保护时间，即超过设定电流多长时间后触发保护。
3.过载保护参数设定：-设定变频器的过载保护等级，根据所控制设备的负载特性来确定。
-设定变频器的过载保护时间，即超过设定负载多长时间后触发保护。
4.过温保护参数设定：-设定变频器的过温保护温度，根据所控制设备的工作环境来确定。
-设定变频器的过温保护启动延时时间，即在达到设定温度后延迟多少时间启动保护。
5.频率设定参数设定：-设定变频器的最小输出频率，根据所控制设备的要求来确定。
-设定变频器的最大输出频率，根据所控制设备的要求来确定。
6.PID控制参数设定（适用于需要闭环控制的设备）：-设定变频器的PID控制使能开关。
-设定变频器的PID控制参数，包括比例系数、积分系数和微分系数。
7.通讯参数设定（如需要和上位机进行通讯）：-设定变频器的通讯协议和通信速率。
-设定变频器的通讯地址。
总结起来，ACS510变频器参数设定涉及到基本参数、过电流保护参数、过载保护参数、过温保护参数、频率设定参数、PID控制参数和通讯参数等多个方面。
在设定这些参数时，需要根据具体的应用需求和所控制设备的特性来确定，以确保变频器能够正常工作并满足控制要求。
同时，应根据变频器的说明书和技术规格来了解具体参数设定的操作方法和限制条件。
