2019年中考物理真题集锦——专题三十：欧姆定律实验（含解析）1.（2019德州，24）探究“电流与电压和电阻的关系”：【答案】（1）如上所示；（2）0.4；（3）正比；a；（4）A；（5）错误；没有控制电阻的电压不变。
2.（2019烟台，25）利用如图所示的电路图，既可以测小灯泡的电阻（下称前者），又可以测小灯泡的电功率（下称后者）。
（1）两个实验都需要移动变阻器的滑片。
前者的作用是____________________；后者的作用是_______________。
（2）两个实验都需要测出三组电压值和电流值。
前者的目的是___________________；后者的目的是___________________。
（3）某同学按该电路图连接好实验电路，闭合开关时，发现灯泡不亮，电流表指针几乎不偏转，而电压表指针有明显偏转，分析指出故障的原因。
（4）排除故障后，闭合开关时，发现小灯泡特别亮，分析指出产生这种现象的原因。
【答案】（1）改变小灯泡两端的电压及电流，实现多次测量；连续改变小灯泡两端电压，以便于小灯泡两端电压达到额定电压。
（2）比较小灯泡的灯丝在不同温度下的电阻或者多次测量小灯泡的电阻；测量小灯泡的额定功率和实际功率（3）小灯泡断路。
（4）滑动变阻器短路3.（2019威海，25）图甲是测量定值电阻R阻值的实验电路图。
（1）闭合开关S，当电压表的示数为2.4V时，电流表示数如图乙所示，则R的阻值为Ω；调节滑片P的位置，进行多次测量，其目的是。
（2）实验过程中，发现电流表示数突然变大，电压表示数几乎为零，则电路故障可能是。
（3）实验结束后，小明想探究“什么情况下磁能生电”，于是他在蹄形磁铁的磁场中悬挂一根导线，导线的两端跟电流计连接，组成闭合电路，如图丙所示。
①保持导线在磁场中静止，观察到电流计的指针没有偏转，小明认为可能是电流太小，于是换成更加灵敏的电流计，观察到指针仍没有偏转。
他认为也有可能是由于磁铁磁性不够强，没有电流产生，于是更换了磁性更强的磁铁进行探究，在更换磁铁的同时，发现电流计的指针动了一下后又静止了。
你认为电流计指针“动了一下”的原因是什么？②当导线水平向右运动时，电流计指针反向偏转，为使电流计指针正向偏转，可以如何操作？请说出两种方法：；。
③根据图丙装置原理人们制成了机。
【答案】（1）8；多次测量取平均值减小误差；导线水平向左运动；（2）R短路；（3）①导线在磁场做切割了磁感应线；②导线水平向左运动；调换磁铁的两极；③发电机。
4.（2019潍坊，21）在“探究电流与电阻的关系”实验中，某小组利用电阻箱等连接了如图甲所示的实物电路（电源电压恒为6V）。
（1）用笔画线代替导线将图甲中电路连接完整（要求滑动变阻器滑片向B端滑动时接入电路的阻值变大）；（2）将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向______（选填“A”或“B”）端移动，直到______为止，此时电流表指针位置如图乙所示，其示数为______A；（3）根据以上实验数据得出结论：电流与电阻成反比。
请对上述探究写出一条改进性建议______。
（4）再次改变电阻箱阻值，发现无论怎样调节滑动变阻器都不能达到实验要求，若电路无故障，则引起这种情况的原因可能是_____。
【答案】（1）电路连接如上图所示；（2）B ；电压表的示数为4V ；0.2；（3）进行多次实验（或结论中添加“电压一定”的前提）（4）电阻箱的阻值调得太大（或滑动变阻器R 的阻值太小）。
5.（2019武威，21）小欣利用实验探究“电流跟电阻的关系”。
已知电源电压为6V 且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω。
（1）请根据图甲所示的电路图将图乙所示的实物电路连接完整（导线不允许交叉）；（2）小欣把5Ω定值电阻接入电路后，闭合开关，发现电流表无示数而电压表有示数，则电路中的故障可能是________；A ．电阻处短路B ．电阻处断路C ．滑动变阻器处断路（3）排除故障后进行实验。
实验中多次改变R 的阻值，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I 随电阻R 变化的图象。
由图象可以得出结论：电压一定时___________；（4）将5Ω定值电阻换成10Ω定值电阻后，闭合开关，为了保持电压表的示数为________V 不变，应将滑动变阻器的滑片P 向________（选填“A ”或“B ”）移动，记录此时各表的示数。
【答案】(1). 见上图(2). B (3). 导体中的电流跟导体的电阻成反比(4). 2.5 (5). A 6.（2019兰州，31）某同学采用“伏安法”测量某定值电阻R，的阻值。
（1）按图甲连接电路时，应先开关，并将滑动变阻器的滑片P移到阻值最大处。
（2）闭合开关后，发现向左移动滑动变阻器的滑片P时，电流表的示数变大、电压表的示数变小，你认为电路连接中存在的错误是。
（3）排除故障后，闭合开关，改变电阻R X两端的电压，进行了三次测量。
在第三次测量中电流表的示数如图乙所示，其示数为 .（4）根据三次实验数据可得，定值电阻R，的阻值为Ω。
（结果保留一位小数）（5）将电阻R X换成小灯泡，重复上述实验，发现几次实验中，所测小灯泡的电阻值相差较大，原因可能是 .【答案】（1）断开（2）电压表并联在了滑动变阻器的两端（3）0.48 （4）5.0（5）小灯泡灯丝的电阻受温度影响7.（2019菏泽，25）电流表的内阻很小，通常情况下可忽略不计，小明探究电流表的电阻值时，如图甲所示，他先将20Ω的定值电阻接入电源电压6V（电压保持不变）的电路中，电路中的电流为0.3A；他将电流表接入电路中，如图乙所示，测得电流却是0.29A。
（1）电流表的内阻为_________Ω．电流表接入电路后，R两端的电压变化了_________（保留小数点后二位数字）（2）当电流通过电流表时，电流表的指针发生偏转，其工作原理是_________。
【答案】（1）0.69；0.20；（2）通电导体在磁场中受力而运动。
8.2019临沂，35）在“探究电流与电阻关系”的实验中，小明依次选用阻值为5Ω、10Ω、20Ω的定值电阻进行实验。
（1）图甲是实验的实物连线图，其中有一条导线连接错误，请在该导线上打“×”并画出正确连线。
（2）改正错误后闭合开关，电流表有示数而电压表无示数，电路故障可能是______。
（3）排除故障后闭合开关，移动滑动变阻器的滑片至某一位置，电流表的示数如图乙所示，此时电路中的电流为______A。
（4）断开开关，将5Ω的定值电阻换成10Ω的并闭合开关，此时应将滑动变阻器的滑片向______（选填“左”或“右”）端移动，这一过程中眼睛要一直观察______表示数的变化。
（5）下表是实验中记录的数据，分析数据可知：①10Ω定值电阻的功率为______W。
②当导体两端的电压一定时，通过导体的电流与导体的电阻成______比。
【答案】电阻短路0.4 右电压0.4 反9.（2019乐山，38）小明利用如图甲所示电路图来测量电源电压U和电阻R1的阻值（1）请按照图甲所示的电路图，用笔画线表示导线，在图乙中完成实物连接。
要求：闭合开关后，当滑动变阻器滑片P向右移动时，电流表示数增大；（3）小明继续探究，移动滑片P的过程中，电流表的最小示数为0.25A，则滑动变阻器的最大阻值为Ω。
【答案】（1）如上图所示；（2）0.632；（3）1010.（2019内江，24）某同学为了探究“电阻丝的电阻R与长度L、横截面积S和材料的关系”，进行了如下实验操作：（1）如图甲所示，是取一段新的电阻丝紧密绕制，用刻度尺测量出它的直径示意图。
由此可知，电阻丝的直径为mm，从而计算出电阻丝的横截面积S。
（2）在实验中，先保持电阻丝的横截面积S和材料不变，探究电阻丝的电阻R与长度L 的关系，这种方法叫做法（选填“等效替代”或“控制变量”）。
（3）为了探究电阻丝的电阻R与L的关系，实验室备有以下实验器材：A．电源E（电压U＝1.5V）B．电流表A1（量程0～100mA）C．电流表A2（量程0～0.6A）D．电阻箱R0（阻值0～999.9Ω）E．待测电阻丝R（阻值约为10Ω）F．开关一个，导线若干，则：（4）为了提高实验的精确程度，在实验中电流表应选的是（选填器材前的字母代号）。
（5）把电阻丝拉直后，将其两端固定在刻度尺的接线柱a和b上，在电阻丝上夹一个金属夹P，移动金属夹P的位置，就可改变接入电路中金属丝的长度L，把这些实验器材按乙图的电路连接起来。
闭合开关S前，电阻箱的阻值应调整到Ω。
（6）闭合开关S后，将电阻箱调到适当位置不动，多次改变金属夹P的位置，得到多组I、L的数据。
根据实验测量数据在坐标平面内，以电流的倒数1/I为纵坐标、电阻丝的长度L 为横坐标，得出图象如图丙所示，根据实验图象说明，横截面积S相同的同种材料的电阻丝，接入长度L越长，电流I越小，电阻R 。
（7）该电阻丝1cm长度的阻值为Ω。
【答案】（1）0.8；（2）控制变量；（4）B；（5）999.9；（6）越大；（7）0.3。
11.（2019北海，28）小明用如图1的实验装置测量小灯泡电阻，小灯泡的额定电压为4.5V。
（1）连接电路时，开关应。
（2）请在图1中用笔画线代替导线，完战剩余部分的电路连接（要求：滑片向左移动时，灯变亮）（3）正确完成电路连接后，闭合开关时，电流表没有示数，小灯泡不亮，电压表示数接近电源电压，则电路故障可能是小灯泡（选填“短路”或“断路”）（4）排除故障后，闭合开关，调节滑动变阻器的滑片，使小灯泡正常发光，电流表示数如图2所示，此时电路中的电流为A，小灯泡的电阻为Ω（5）小明还设计了如图3所示的电路，测出了另一小灯泡的额定功率，已知滑动变阻器的最大阻值均为R0，小灯泡的额定电流为I额，请将以下实验步骤补充完整①只闭合开关S、S1，移动R1的滑片，使电流表示数为I额。
②接着。
③再将R1的滑片调至最左端，记下电流表的示数I1；将R1的滑片调至最右端，记下电流表的示数I2。
④写出小灯泡额定功率的表达式：P＝。
（用R0、I额、I1、I2表示）【答案】（1）断开；（2）如上图所示；（3）断路；（4）0.3；15；（5）②只闭合开关S、④写出小灯泡额定功率的表达式：P＝I额2•。
（用R0、I额、I1、I2表示）12.（2019南京，28）有两只阻值未知的定值电阻R1、R2。
（1）图甲是用伏安法测R1阻值的实物电路，电源电压恒为3V，滑动变阻器最大阻值为10Ω。
①甲图中有一根导线连接错误，请在该导线上画“×”并在图上改正（所画的导线用实线且不能交叉）。
2019年中考物理真题集锦专题五十一：欧姆定律(含答案)

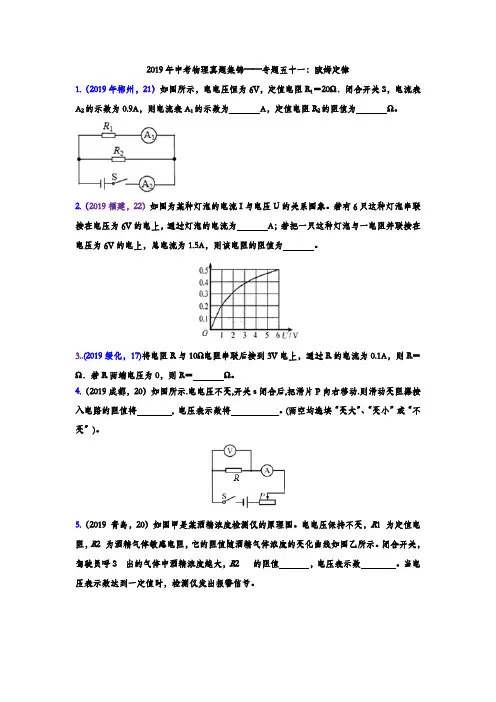

2019年中考物理真题集锦——专题五十一：欧姆定律1.（2019年郴州，21）如图所示，电电压恒为6V，定值电阻R1＝20Ω．闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为A，定值电阻R2的阻值为Ω。
2.（2019福建，22）如图为某种灯泡的电流I与电压U的关系图象。
若有6只这种灯泡串联接在电压为6V的电上，通过灯泡的电流为A；若把一只这种灯泡与一电阻并联接在电压为6V的电上，总电流为1.5A，则该电阻的阻值为。
3..(2019绥化，17)将电阻R与10Ω电阻串联后接到3V电上，通过R的电流为0.1A，则R＝Ω．若R两端电压为0，则R＝Ω。
4.（2019成都，20）如图所示.电电压不变,开关s闭合后,把滑片P向右移动.则滑动变阻器接入电路的阻值将, 电压表示数将。
(两空均选填“变大”、“变小”或“不变”)。
5.（2019 青岛，20）如图甲是某酒精浓度检测仪的原理图。
电电压保持不变，R1 为定值电阻，R2 为酒精气体敏感电阻，它的阻值随酒精气体浓度的变化曲线如图乙所示。
闭合开关，驾驶员呼S 出的气体中酒精浓度越大，R2 的阻值，电压表示数。
当电压表示数达到一定值时，检测仪发出报警信号。
6.（2019凉山州，21）当某导体两端的电压是6V时，通过的电流是0.3A，当该导体两端的电压减小到3V时，通过它的电流为A，此时该导体消耗的电功率为W。
7.（2019凉山州，22）如图所示，阻值为4Ω的电阻R1与2Ω电阻R2并联，电流表的示数为3A，则通过电阻R1与R2的电流之比为，电电压为V。
8.（2019达州，18）如图所示，电电压保持不变，灯泡L标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为Ω．当S闭合、S1断开且滑动变阻器的滑片P在B端时，电压表的示数为V，灯泡L的实际功率为W。
中考物理复习专题：欧姆定律(含答案)
中考物理复习专题：欧姆定律一、选择题，下列说法中正确的是（）1．根据欧姆定律I=URA．电阻一定时，导体两端的电压越大，通过它的电流就越大B．导体中的电流与导体的电阻成反比C．导体的电阻越大，它两端的电压越大D．一段导体的电阻与加在它两端的电压成正比2．如图所示的电路，电源电压不变。
闭合开关S，将滑片P向右移动的过程中（忽略灯丝电阻的变化），下列说法中正确的是（）A．电流表A1示数变小，电压表V示数不变B．电流表A示数变小，灯泡亮度不变C．电压表V示数与电流表A示数的比值不变D．电流表A和A1示数之差不变3．在“伏安法测电阻”的实验中，关于滑动变阻器的作用，下列说法中正确的是（）A．控制电源的电压，以免损坏电压表B．改变电阻两端的电压和电路中的电流，实现多次测量C．使电压表和电流表的读数更加准确D．能使电阻两端的电压升高，电阻变大4．小林设计了一种酒精测试仪的电路，如图所示。
图中R为定值电阻；Q为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减小。
电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是（）A．电压表示数变大，电流表示数变大B．电压表示数变大，电流表示数变小C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小5．如图所示，甲图是小灯泡L和电阻R连接电路图，乙图是小灯泡L和电阻R中电流随电压变化的图象，当电流表的示数为0.35A时，此时（）A．灯L的两端的电压为3V B．灯L电阻为8ΩC．R的电阻为10ΩD．R的两端电压为1V6．按图甲所示连接好电路后，闭合开关，电路正常工作，电压表V1和V2的示数均如图乙所示，已知R1的阻值为5Ω。
下列判断正确的是（）A．电源电压为6VB．R2的阻值为25ΩC．将图甲电路改接成图丙电路，R2两端的电压为5VD．将图甲电路改接成图丙电路，经过R1和R2的电流之比为1∶47．用图甲所示电路“探究电流和电阻的关系”的实验，电源电压保持3V不变，分别将5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻R连入电路，变阻器标有“50Ω 1A”字样。
中考物理(真题版)专题练习题：电阻的测量
电阻的测量1.（2019福建，30）现要测量电阻R X的阻值，提供的实验器材有：待测电阻R x（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干°（1）用笔画线代替导线，将图1中的实物图连接完整，要求滑动变阻器的滑片P向接线柱D移动时接入电路的阻值变小。
（2）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。
若电路中只有一处故障，可判断该故障是。
（3）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为V，则R x＝Ω。
（4）某同学利用电源（电压未知）、电阻箱（0﹣999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻R x的阻值，设计的电路如图3．完成下列实验步骤：①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；②；③；④电阻R x＝。
（用测得量的符号表示）2.(2019天水,20)利用图甲所示的电路测量未知电阻R x的阻值，阻值大约为5Ω。
（]）请你根据电路图用笔画线代导线，将图乙的实验电路连接完整。
（2）闭合开关前，应将滑动变阻器的滑片置于______端（选填“A”或“B”）。
（3）闭合开关，发现电压表和电流表均无示数。
小芳利用另一只完好的电压表进行检测，把电压表分别接在a、b 之间和b、c之间，电压表均有示数；接在a、c之间，电压表无示数。
如果电路连接完好，只有一个元件有故障，该故障是______。
（4）排除故障后，调节滑动变阻器，记录多组数据。
画出了待测电阻R x的I-U图象，如图丙所示。
由图象可得R x=______Ω．（5）如图丁所示的实验电路图，不能够得出定值电阻R x阻值的电路是______。
3.（2019玉林，）如图所示，图甲是“伏安法测电阻”的实验电路图。
（1）请你根据图甲的电路图，用笔画线代替导线，将图乙中的实物图连接完整。
（要求滑动变阻器滑片P向右移动时阻值变大）（2）在连接电路时，开关必须。
中考物理第十七章欧姆定律(真题精选解析版)
第十七章欧姆定律近年中考真题精炼学校:___________姓名：___________班级：___________考号：___________一、单选题1．（湖北黄冈·中考真题）图甲是一种测力装置部分结构的示意图。
横梁OA上下表面各贴一张完全一样的应变电阻片R1和R2，串联在有恒定电流的电路中（图乙）。
在A端施加向下的力F，横梁向下弯曲，R1被拉伸，R2被压缩，根据它们两端电压的差值即可测量力F的大小。
下列有关分析错误的是（）A．通过R1和R2的电流相等B．R2的电阻减小C．R1两端的电压小于R2两端的电压D．R1和R2两端电压的差值越大，A端受到的压力越大【答案】C【详解】A．由图可知，两个电阻串联，在串联电路中，各处的电流是相同的，所以通过两个电阻的电流相同，故A正确，不符合题意；B．在压力的作用下，横梁向下弯曲，R1被拉伸，R2被压缩，即R1变长，横截面积变小，电阻变大；R2变短，横截面积变大，电阻变小，故B正确，不符合题意；C．发生形变后，R1的电阻大于R2的电阻，通过两个电阻的电流相同，根据U=IR可知，R1两端的电压大于R2两端的电压，故C错误，符合题意；D．根据欧姆定律可知，R1和R2两端电压的差值越大，说明R1和R2的阻值的差值越大，所以R1被拉伸的更长，R2被压缩的越短，从而说明A端受到的压力越大，故D正确，不符合题意。
故选C。
2．（青海·西宁市教育科学研究院中考真题）如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（）A ．电压表示数变大，电流表示数变小B ．电压表示数变大，电流表示数变大C ．电压表示数不变，电流表示数变大D ．电压表示数不变，电流表示数变小 【答案】D【详解】由图可知，电阻R 和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P 缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由U I R=可知电路的总电流变小，电流表的示数变小。
2019年中考物理真题集锦专题五十六：欧姆定律(含答案)

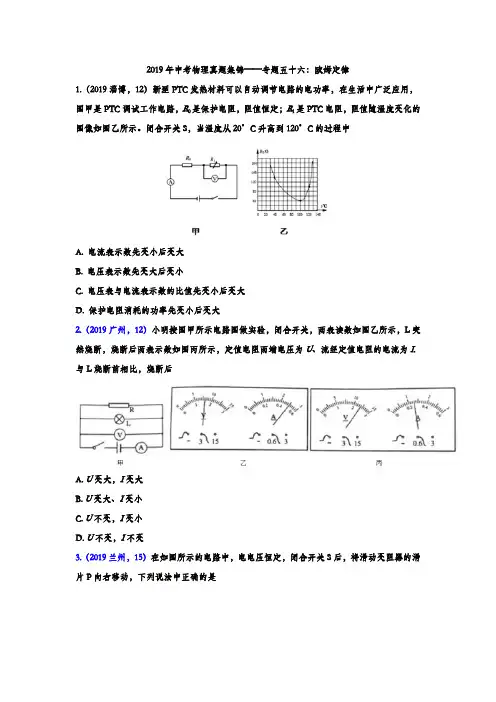

2019年中考物理真题集锦——专题五十六：欧姆定律1.（2019淄博，12）新型PTC发热材料可以自动调节电路的电功率，在生活中广泛应用，图甲是PTC调试工作电路，R0是保护电阻，阻值恒定；R1是PTC电阻，阻值随温度变化的图像如图乙所示。
闭合开关S，当温度从20°C升高到120°C的过程中A. 电流表示数先变小后变大B. 电压表示数先变大后变小C. 电压表与电流表示数的比值先变小后变大D. 保护电阻消耗的功率先变小后变大2.（2019广州，12）小明按图甲所示电路图做实验，闭合开关，两表读数如图乙所示，L突然烧断，烧断后两表示数如图丙所示，定值电阻两端电压为U、流经定值电阻的电流为I.与L烧断前相比，烧断后A. U变大，I变大B. U变大、I变小C. U不变，I变小D. U不变，I不变3.（2019兰州，15）在如图所示的电路中，电电压恒定，闭合开关S后，将滑动变阻器的滑片P向右移动，下列说法中正确的是A.电流表A1的示数变大，电压表V的示数变小B.电流表A2的示数变小，电压表V的示数变大C.电压表V与电流表A2的示数之比变大D.电流表A2与A1的示数之差变大4.（2019枣庄，10）如图，R1为定值电阻，R2为滑动变阻器，电电压保持不变闭合S，当R2的滑片P向右滑动的过程中，下列说法正确的是（）A．电压表V的示数变大B．电流表A2的示数变小C．电压表V的示数与电流表A1的示数的乘积变大D．电压表V的示数与电流表A1的示数的比值变大5.（2019沈阳，9）如图所示是电阻R A和R B的I-U图象，分析可知下列说法中正确的是A．当R A两端电压为0V时，RA的阻值是10ΩB．当R B两端电压为2V时，通过R B的电流为O.1AC．当两电阻并联时，通过R A和R B的电流之比为12D．当两电阻串联时，R A和R B两端的电压之比为126.（2019泸州，4）运用初中阶段学习形成的认知规律进行判断，下列说法中正确的是（）A. 家庭电路中，可以把空调的三脚插头改为两脚插头接在两孔插座上使用B. 电路中导体两端的电压一定时，导体的电阻与通过它的电流成反比C. 靠近的甲、乙两个轻质小球相互吸引，若甲带正电，则乙可能带负电或不带电D. 将两个完全相同的灯泡串联在电路中，则靠近电正极的灯泡较亮7.（2019泸州，12）如图为一种测量环境湿度仪器的简化工作原理图。
中考物理(真题版)专项练习题：欧姆定律实验

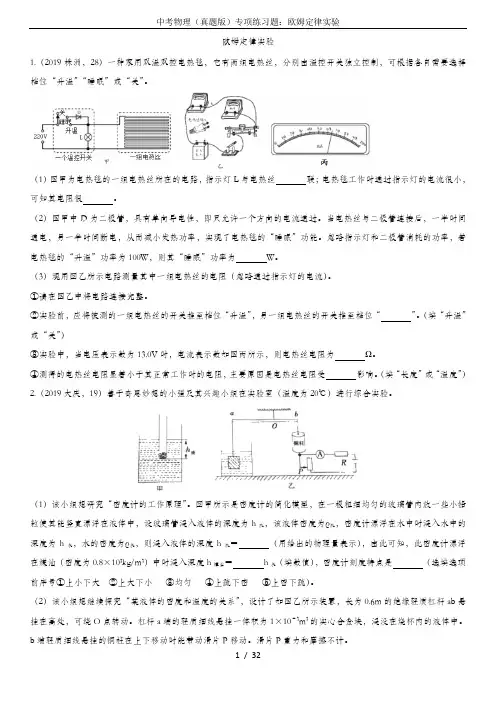

欧姆定律实验1.（2019株洲，28）一种家用双温双控电热毯，它有两组电热丝，分别由温控开关独立控制，可根据各自需要选择档位“升温”“睡眠”或“关”。
（1）图甲为电热毯的一组电热丝所在的电路，指示灯L与电热丝联；电热毯工作时通过指示灯的电流很小，可知其电阻很。
（2）图甲中D为二极管，具有单向导电性，即只允许一个方向的电流通过。
当电热丝与二极管连接后，一半时间通电，另一半时间断电，从而减小发热功率，实现了电热毯的“睡眠”功能。
忽略指示灯和二极管消耗的功率，若电热毯的“升温”功率为100W，则其“睡眠”功率为W。
（3）现用图乙所示电路测量其中一组电热丝的电阻（忽略通过指示灯的电流）。
①请在图乙中将电路连接完整。
②实验前，应将被测的一组电热丝的开关推至档位“升温”，另一组电热丝的开关推至档位“”。
（填“升温”或“关”）③实验中，当电压表示数为13.0V时，电流表示数如图丙所示，则电热丝电阻为Ω。
④测得的电热丝电阻显著小于其正常工作时的电阻，主要原因是电热丝电阻受影响。
（填“长度”或“温度”）2.（2019大庆，19）善于奇思妙想的小强及其兴趣小组在实验室（温度为20℃）进行综合实验。
（1）该小组想研究“密度计的工作原理”。
图甲所示是密度计的简化模型，在一根粗细均匀的玻璃管内放一些小铅粒使其能竖直漂浮在液体中，设玻璃管浸入液体的深度为h液，该液体密度为ρ液，密度计漂浮在水中时浸入水中的深度为h水，水的密度为ρ水，则浸入液体的深度h液＝（用给出的物理量表示），由此可知，此密度计漂浮在煤油（密度为0.8×103kg/m3）中时浸入深度h煤油＝h水（填数值），密度计刻度特点是（选填选项前序号①上小下大②上大下小③均匀④上疏下密⑤上密下疏）。
（2）该小组想继续探究“某液体的密度和温度的关系”，设计了如图乙所示装置，长为0.6m的绝缘轻质杠杆ab悬挂在高处，可绕O点转动。
杠杆a端的轻质细线悬挂一体积为1×10﹣3m3的实心合金块，浸没在烧杯内的液体中。
2019年中考物理试题专题训练——欧姆定律专题2(word版含参考答案)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019襄阳，9）如图所示,电源电压保持不变，闭合开关S，当滑动变阻器滑片P向右滑动过程中,下列说法正确的是A. 电流表A1的示数变大B. 电压表的示数变大C. 电压表V的示数与电流表A2的示数的比值变大D. 电压表V的示数与电流表A2的示数的乘积变大2.（2019襄阳，10）在如图所示的电路中,电源电压保持不变。
闭合开关S,电路正常工作。
过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是A.可能是灯L断路,电流表的示数变小B. 可能是电阻R短路,电压表的示数变大B.可能是灯L短路,电压表的示数变大D. 可能是电阻R断路,电流表的示数变小3.（2019新疆，9）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中A. 电流表示数变大，电压表示数变小B. 电流表示数变大，电压表示数变大C. 电流表示数变小，电压表示数变小D. 电流表示数变小，电压表示数变大4.（2019淮安，8）如图（a ）所示是电阻甲和乙的I-U 图像；（b ）、（c ）是它们的部分电路连接示意图，下列说法错误的是A. 当电阻乙两端电压为2. 5V 时，它的阻值和甲的阻值相等B. 图（b ）中，当电压U 为3V 时，乙的电阻为5Ω。
C. 图（c ）中，当电压U 为2V 时，干路总电流为0.6AD. 图（c ）中，在电压U 从0增大到2.5V 的过程中，通过甲、乙两电阻的电流之差先变大后变小 5. (2019扬州，9）如图所示，电源电压保持不变，开关 S 闭合后，调节滑动变阻器滑片，下列说法正确的是A. 滑片向左滑动，电流表示数增大，电压表示数减小B. 滑片向左滑动，电流表、电压表示数都增大C. 滑片向右滑动，电流表、电压表示数都增大D. 滑片向右滑动，电流表示数减小，电压表示数增大6. (2019泰州，12）如图,R 1>R 2,闭合开关,将滑动变阻器的滑片向左滑动,电压表V 1示数变化量的绝对值为△U 1,电压表V 2示数变化量的绝对值为△U 2,滑动变阻器R 两端电压变化量的绝对值为△U 3,下列说法正确的是A. V1示数变小,V2示数变大B. V1示数变大,△U1<△U2C. V2示数不变,△U1=△U3D. V2示数变大,△U1<△U37.（2019连云港，6）如图所示，电源电压恒定，闭合开关，L1、L2两灯均正常发光，电流表和电压表均有示数。
2019年中考物理试题分类汇编——欧姆定律计算专题
2019年中考物理试题分类汇编——欧姆定律计算专题1.（2019福建，32）空气质量指数是环境监测的重要指标，下表的空气质量等级是按照空气质量指数A 划分的。
某兴趣小组自制的空气质量监测仪，用电压表显示空气质量指数，工作原理电路图如图。
已知电源电压U＝18V，电压表量程为0～15V，定值电阻R0的阻值为100Ω，气敏电阻阻值R 与A 的关系为R＝× 103Ω1）通过计算，判断电压表示数为10V 时对应的空气质量等级。
2）更换定值电阻R0 可改变监测仪的测量范围，若要使电压表满偏时对应的空气质量指数A＝400，则更换后的定值电阻R′ 0的阻值应为多大？2.（2019 毕节，25）某同学设计了一个利用如图1 所示的电路来测量海水的深度，其中R1＝2Ω是一个定值电阻，R2 是一个压敏电阻，它的阻值随所受液体压力 F 的变化关系如图2所示，电源电压保持6V 不变，将此压敏电阻用绝缘薄膜包好后放在一个硬质凹形绝缘盒中，放入海水中保持受力面水平，且只有一个面积为0.02m2的面承受海水压力。
（设海水的密度ρ水＝1.0×103kg/m 3，g取10N/kg ）（1）当电流表示数为0.2A 时，求压敏电阻R2 的阻值；（2）如图 2所示， 当压敏电阻 R 2的阻值为 20Ω时，求此时压敏电阻 R 2所在深度处的海水压 强； （3）若电流的最大测量值为 0.6A ，则使用此方法能测出海水的最大深度是多少？3. （ 2019长春， 17）如图所示，电阻 R1的阻值为 10Ω．闭合开关 S ，电阻 R1 两端的电压为2）通过电阻 R1的电流．10V ，电阻 R2 两端的电压为 5V ．求：1） 电源两端的电压．4.(2019上海，25)小华同学做“用电流表、电压表测电阻”实验,现有电源(电压为3V且保持不变)、待测电阻Rx 、电流表、电压表、电键各一个,滑动变阻器有A、B、C 三个(分别标有“ 5? 2A”字样、“ 10? 2A”字样、“ 50? 1A”字样),以及导线若干。
2019年中考物理试题专题训练——欧姆定律专题(参考答案版)
2019年中考物理试题专题训练——欧姆定律专题一、选择题1.（2019哈尔滨，27）如图甲，R1为定值电阻，Rp为滑动变阻器，闭合开关，Rp的滑片从一端移动到另一端，得到电压与电流图像如图乙，下列说法正确的是（）A、电源电压为3V，R1阻值为1. 8ΩB、电路消耗的最小功率为0. 2WD、当电流为0. 4A时，R1与Rp连入电路的阻值之比为1:2【答案】C2.(2019宁夏,4)如图所示的电路中，电阻R2的阻值为15Ω。
当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。
下列说法正确的是A．电阻R1的阻值为10ΩB．S1、S2闭合时，通过电阻R1的电流为0.5AC．S1、S2闭合时，电流表A1测量的是R1的电流D．开关S2断开时，电流表A2示数为0.5A【答案】A3.（2019齐齐哈尔，10）如图所示的电路，电源电压保持不变，R1＝10Ω，闭合开关S，滑动变阻器滑片P在最右端时，电流表的示数为0.25A；把滑片P移到中点时，电流表的示数为0.4A，则下列选项正确的是（ ）A．滑片P在最右端时，通过R1、R2的电流之比为5：8B．滑片P在最右端时，R1、R2两端电压之比为3：1C．滑动变阻器的最大阻值为40ΩD．电源电压为10V【答案】D4.（2019齐齐哈尔，13）如图所示的电路，电源电压恒为4.5V，小灯泡L上标有“3V 1.5W”字样（忽略灯丝电阻的变化），滑动变阻器R规格为“30Ω1A”，电流表量程选择“0～0.6A”，电压表量程选择“0～3V”。
闭合开关S，在不损坏电路元件情况下，下列选项正确的是（ ）A．电路中最大电流为0.6AB．电路的最大功率为2.25WC．电压表示数变化范围为1～3VD．滑动变阻器阻值变化范围为3～30Ω【答案】BD5.（2019攀枝花，12）如图所示，电源电压不变，当开关S2断开，S1、S3闭合时，电流表示数为I1，电压表示数为U1；当开关S2闭合，S1、S3断开时，电流表示数为I2，电压表示数为U2．已知R1：R2=2：1，则（ ）【答案】D6.（2019山西，10）图甲是身高、体重测量仪，当体检者站在台面上时，能自动显示身高和体重。
中考物理专题题库∶欧姆定律题含答案
一、初中物理欧姆定律的实际应用问题1．如图是设计的四种用于测定油箱内油量的装置，其中R 是滑动变阻器的电阻片，滑动变阻器的滑片跟滑杆连接，滑杆可绕固定轴O 转动，另一端固定着一个浮子。
在这四个设计中，当油量增加时，电压表和电流表示数都变大的是（ ）A ．B ．C ．D ．【答案】A 【解析】 【详解】A ．由图可知，R 0与滑动变阻器串联，电压表测R 0电压，当油量增加时，变阻器接入电路的电阻变小，由0R R R =+滑串可知总电阻变小，则电路中的电流即电流表示数变大，由0U IR =可知，R 0两端的电压即电压表示数变大；故A 符合题意；B ．由图可知，滑动变阻器全部接入电路与R 0串联，电压表测R 滑上面部分电压，当油量增加时，变阻器接入电路的电阻不变，由欧姆定律可知，电流表示数不变，但变阻器上半部分电阻会变大，根据串联电路分压特点可知电压表示数变大，故B 不符合题意；C ．由图可知，R 0与滑动变阻器串联，电压表测R 滑电压，当油量增加时，变阻器接入电路的电阻变小，即电流表示数会变大，根据串联电路分压特点可知，R 滑两端的电压即电压表示数变小，故C 不符合题意；D ．由图可知，R 0与滑动变阻器串联，电压表测R 滑电压，当油量增加时，变阻器接入电路的电阻变大，根据串联电路分压特点可知，R 滑两端的电压即电压表示数变大，由0R R R =+滑串可知总电阻变大，则电路中的电流即电流表示数变小，故D 不符合题意。
2．如图所示电路中，电源电压保持不变，开关S 闭合后将滑片P 向右移动时，下列说法中正确的是（灯丝电阻变化忽略不计）（ ）A ．电路消耗的总功率变小B ．小灯泡两端电压变化量和V 2示数变化量相当C ．电压表V 1示数和电压表V 2示数之和不变D ．电压表V 1示数变化量与电流表A 示数变化量之比不变 【答案】ABD 【解析】 【分析】 【详解】设灯泡电阻为R L ，由电路图可知，开关S 闭合后，R 0、R 1、R L 串联，V 1测R 1和R L 两端电压之和，V 2测R 0和R 1两端电压之和，A 测电路电流；滑片P 移动前，R L 、R 0、R 1两端电压分别为U L 、U 0、U 1，电路电流为I 1，滑片P 移动后，R L 、R 0、R 1两端电压分别为'L U 、'0U 、'1U ，电路电流为I 2；将滑片P 向右移动时，R 1接入电路电阻变大，电路总电阻变大，电源电压恒定，由欧姆定律UI R=可知，电路电流变小。
