浅谈汽车安全气囊的工作原理与检修
汽车安全气囊工作原理
汽车安全气囊的工作原理引言汽车安全气囊是一种重要的被动安全装置，它在车辆发生碰撞时能够迅速充气并形成一个保护性的气囊，减轻乘员在碰撞中受到的冲击力，从而减少伤害。
本文将详细解释汽车安全气囊的工作原理，包括传感器、触发机构、充气装置和气囊等关键部件的功能和协同工作过程。
1. 传感器汽车安全气囊系统通常包含多个传感器，用于检测车辆与外界环境之间的变化。
主要的传感器包括碰撞传感器、加速度传感器和压力传感器。
•碰撞传感器：通过检测碰撞力大小和方向来触发安全气囊系统。
常见的碰撞传感器有机械开关、压电式和惯性式等。
•加速度传感器：用于检测车辆加速度变化，以判断是否发生了碰撞。
它可以通过测量车辆加速度来确定是否需要触发安全气囊。
•压力传感器：用于检测气囊充气后的压力情况，以确保气囊能够正常充气并保持适当的压力。
2. 触发机构触发机构是安全气囊系统中的关键部件，负责在碰撞发生时将气囊迅速充气。
触发机构通常由电子控制单元（ECU）和点火装置组成。
•电子控制单元（ECU）：作为安全气囊系统的主要控制中心，ECU接收传感器的信号，并根据预设的算法来判断是否需要触发安全气囊。
一旦判断需要触发，ECU会通过点火装置来激活充气装置。
•点火装置：点火装置是触发机构中的一个关键部件，它通过提供高能电流来激活充气装置。
当ECU接收到触发信号后，它会发送电流给点火装置，从而产生高温火花，引燃充气装置中的化学物质。
3. 充气装置充气装置是安全气囊系统中负责将空气迅速注入到汽车安全气囊内部的部件。
主要的充气装置包括发生器、气体发生器和气囊。
•发生器：发生器是充气装置的核心部件，它通常由化学物质组成，如钠氖化合物或铝粉。
当发生器受到点火装置的激活时，化学反应会迅速产生大量热能和气体。
•气体发生器：气体发生器是安全气囊系统中的一个重要组成部分，它通过将化学反应产生的高温高压气体转换为可用于充气的低温低压气体。
这样可以确保安全气囊在充气过程中不会过热或破裂。
安全气囊点火器
安全气囊点火器安全气囊点火器是汽车安全系统中的重要组成部分，它的作用是在汽车发生碰撞时迅速充气，为乘车人员提供有效的保护。
在汽车碰撞时，安全气囊点火器能够在极短的时间内点火并充气，为乘车人员提供缓冲和保护，减轻碰撞带来的伤害。
因此，安全气囊点火器的质量和性能直接关系到乘车人员的安全。
本文将从安全气囊点火器的工作原理、结构组成、性能要求以及维护保养等方面进行介绍。
首先，安全气囊点火器的工作原理是通过碰撞传感器检测到汽车碰撞时，向点火器发送信号，点火器点燃爆炸药，使气囊迅速充气。
这一系列的动作需要在极短的时间内完成，因此安全气囊点火器的响应速度和稳定性是至关重要的。
其次，安全气囊点火器的结构组成主要包括碰撞传感器、点火器、爆炸药和气囊等部件。
碰撞传感器负责检测汽车碰撞，点火器负责点燃爆炸药，爆炸药则是产生气体的重要原料，气囊则是最终提供保护的部件。
在安全气囊点火器的性能要求方面，首先是响应速度。
安全气囊点火器需要在极短的时间内完成充气动作，因此其响应速度必须非常快。
其次是稳定性和可靠性。
安全气囊点火器需要在各种复杂的环境下都能够正常工作，因此其稳定性和可靠性是至关重要的。
此外，安全气囊点火器还需要具备一定的耐高温性能，以确保在高温环境下也能正常工作。
最后，安全气囊点火器还需要具备一定的耐老化性能，以保证其在长时间使用后依然能够正常工作。
维护保养是确保安全气囊点火器正常工作的重要环节。
首先，定期检查碰撞传感器和点火器的工作状态，确保其能够正常响应。
其次，定期更换爆炸药和气囊，以确保其性能不会因为老化而下降。
另外，在汽车发生碰撞后，也需要及时更换安全气囊点火器，以保证其在下一次碰撞时能够正常工作。
总之，安全气囊点火器作为汽车安全系统中的重要组成部分，其性能和质量直接关系到乘车人员的安全。
因此，对安全气囊点火器的工作原理、结构组成、性能要求以及维护保养等方面都需要进行深入了解和认真对待，以确保汽车在发生碰撞时能够为乘车人员提供有效的保护。
谈谈汽车安全气囊原理与检修
AUTO AFTERMARKET | 汽车后市场时代汽车 谈谈汽车安全气囊原理与检修郑怡旷湛江市第二技工学校 广东省湛江市 524001摘 要： 随着社会经济的发展，汽车的数量越来越多，交通道路等各方面的发展也越来越优越，汽车行驶速度提高得越来越快，每天都发生不少碰撞交通事故，特别是一些重大的交通事故也时有发生，因此汽车的安全保护性能显得至关重要。
汽车的安全性能通常分为行人安全、被动安全以及主动安全，其中安全气囊系统是汽车被动安全性能技术研究的重要课题。
本文重点探讨汽车安全气囊构造原理、检修方法以及未来发展方向，以便更好的了解汽车安全气囊技术。
关键词：汽车；安全气囊；原理；检修；新技术1 引言现今汽车已成为一种非常便捷的交通工具，给人们带来了很多的交通方便，但是随着汽车保有量的逐渐增加，在行驶过程中所带来的交通碰撞事故问题也越来越多，由此引发的汽车碰撞安全问题也备受关注。
被称之为司乘人员关键“救命袋”的汽车安全气囊，在发生交通碰撞事故时对车上司乘人员起到很好的保护作用，它可以大大的降低和减轻司乘人员在事故中所造成的危害。
2 汽车安全气囊的基础概述汽车安全气囊系统，国际上又称“辅助防护系统”（英文缩写为SRS），在发生交通碰撞事故时起到更好的保护司乘人员生命安全的作用。
司乘人员在每次开车前都必须系好安全带，否则安全气囊受到爆炸展开时可能会对车内司乘人员造成各种不必要的伤害。
汽车安全气囊的分类按照装配位置不同可以分为正面与侧面安全气囊。
正面安全气囊通常是装置在转向盘的中间以及汽车前排乘员前面仪表板里面。
在意外交通事故发生的瞬间，安全气囊可以有效地保护司乘人员的身体，因为当汽车前面发生强烈碰撞会使车体发生幅度非常大的变形，而汽车内司乘员会随着强大的惯性力向前面冲过去，从而与汽车内的物件发生撞击。
汽车正面安全气囊及时迅速打开能够有效地降低和防止在发生交通事故碰撞正面对司乘人员所造成的伤害。
汽车侧面安全气囊通常是汽车遭受到侧面横向撞击和车辆侧翻时，保护车内司乘人员的安全，它一般安装在汽车侧车门上，在汽车遭到侧面横向碰撞的交通事故中，车门被碰撞造成凹陷变形甚至无法打开，汽车侧面安全气囊便及时迅速膨胀开，起到有效的保护作用。
浅谈安全气囊系统的使用及检测维护.doc
浅谈安全气囊系统的使用及检测维护-1气囊的简介1953年8月18日，J.W.HETRICK取得了第一个美国安全气囊的专利权，但是直至1984年汽车碰撞安全标准(FMVSS208)在美国经多次被废除后又重新被认可并开始实施。
从此以后，安全带、安全气囊、安全的车身结构等在技术上取得了不断突破。
在美国，安全气囊是作为被动约束系统开发的，要求安全气囊能够对人体的头、颈、胸部进行全面保护，并且要保护未系安全带的乘员。
这种安全气囊产品的明显特征是气袋容积大、点火门槛值较低。
欧洲在开发安全气囊产品时，安全带(最初的安全带是由瑞典人发明的)已经强制佩戴，将安全气囊作为辅助约束系统SRS(SupplementalRestraintSystem)。
SRS的明显特征是气袋的容积较小，点火门槛值较高。
随着高速公路的发展和汽车性能的提高，汽车行驶速度越来越快，特别是由于汽车拥有量的迅速增加，交通越来越拥挤，使得事故更为频繁，所以汽车的安全性就变得尤为重要。
汽车的安全性分为主动安全和被动安全两种，主动安全是指汽车防止发生事故的能力，主要有操纵稳定性、制动性能、平顺性等;被动安全是指在万一发生严重事故的情况下，汽车保护乘员的能力，目前主要有安全带、安全气垫、防撞式车身和安全气囊防护系统(AirbagRestraintSystem，以下简称安全气囊)等。
由于现实的复杂性，有些事故是难以避免的，因此被动安全性也非常重要，安全气囊作为被动安全性的研究成果，由于使用方便、效果显著、造价不高，所以近年来在欧美国家得到迅速发展和普及。
随着CMVDR294碰撞安全法规在中国开始实施，国内消费者对汽车被动安全性能的要求也越来越高(在北美，安全气囊是强制性配置，而在欧洲和我国，安全气囊并不作为强制性配置)。
现在在我国装车的安全气囊系统，控制单元设置的点火门槛值大部分是按照SRS的设计理念设置的。
驾驶员气囊放在转向盘毂内，有一个完整光洁的装饰外罩;乘客气囊则藏在仪表板内，发生前碰撞或近似前碰撞事故时，固装在组件内的气囊以规定方式冲破外罩充气膨胀。

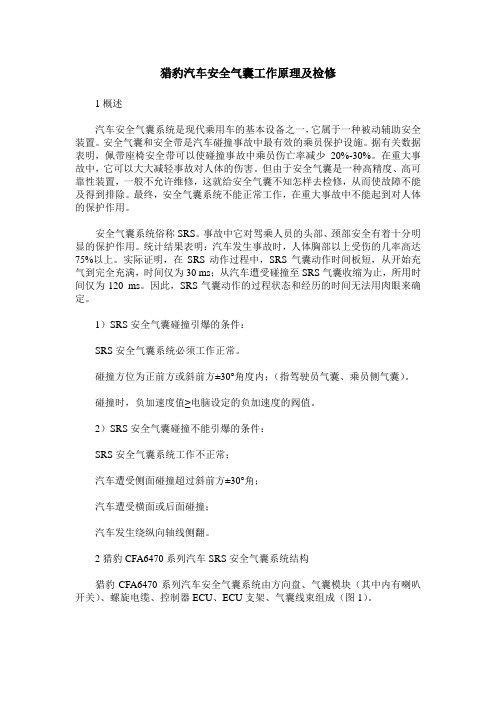

猎豹汽车安全气囊工作原理及检修
猎豹汽车安全气囊工作原理及检修1概述汽车安全气囊系统是现代乘用车的基本设备之一，它属于一种被动辅助安全装置。
安全气囊和安全带是汽车碰撞事故中最有效的乘员保护设施。
据有关数据表明，佩带座椅安全带可以使碰撞事故中乘员伤亡率减少20%-30%。
在重大事故中，它可以大大减轻事故对人体的伤害。
但由于安全气囊是一种高精度、高可靠性装置，一般不允许维修，这就给安全气囊不知怎样去检修，从而使故障不能及得到排除。
最终，安全气囊系统不能正常工作，在重大事故中不能起到对人体的保护作用。
安全气囊系统俗称SRS。
事故中它对驾乘人员的头部、颈部安全有着十分明显的保护作用。
统计结果表明：汽车发生事故时，人体胸部以上受伤的几率高达75%以上。
实际证明，在SRS动作过程中，SRS气囊动作时间板短，从开始充气到完全充满，时间仅为30 ms；从汽车遭受碰撞至SRS气囊收缩为止，所用时间仅为120 ms。
因此，SRS气囊动作的过程状态和经历的时间无法用肉眼来确定。
1）SRS安全气囊碰撞引爆的条件：SRS安全气囊系统必须工作正常。
碰撞方位为正前方或斜前方±30°角度内；（指驾驶员气囊、乘员侧气囊）。
碰撞时，负加速度值≥电脑设定的负加速度的阀值。
2）SRS安全气囊碰撞不能引爆的条件：SRS安全气囊系统工作不正常；汽车遭受侧面碰撞超过斜前方±30°角；汽车遭受横面或后面碰撞；汽车发生绕纵向轴线侧翻。
2猎豹CFA6470系列汽车SRS安全气囊系统结构猎豹CFA6470系列汽车安全气囊系统由方向盘、气囊模块（其中内有喇叭开关）、螺旋电缆、控制器ECU、ECU支架、气囊线束组成（图1）。
1）气囊模块气囊模块由气体发生器、点火器、气囊、饰盖和底板组成，安装在方向盘中心处。
2）气体发生器作用是在有效时间内产生气体使气囊张开，是利用热效反应产生氮气而充入气囊。
在点火器引爆点火剂瞬间，点火剂会产生大量热量，叠氮化钠药片受热立即分解，产生氮气并从充气孔充入气囊。
汽车安全气囊工作原理及维护
汽车安全气囊工作原理及维护【摘要】随着高速公路的发展和汽车性能的提高，汽车的行驶速度越来越快，使得事故更为频繁，所以汽车的安全性就变得尤为重要。
安全气囊是现代轿车上引人注目的新技术装置。
本文先阐述安全气囊的由来，然后介绍了其基本组成及工作原理，最后以奥迪a6轿车安全气囊系统为例，阐述维修注意事项。
【关键词】汽车；安全气囊(srs)；工作原理；维护随着汽车综合性能的提高,汽车的安全装置越来越重要,汽车的安装置分为主动安全和被动安全两种,主动安全装置(如abs、asr 等)是指汽车防止发生事故的能力,被动安全装置是指汽车一旦发生事故,汽车保护乘员的能力。
汽车发生事故时,对乘员的伤害是在瞬间发生的,例如,以车速50公里/时进行正面撞车时,其发生时间只有十分之一秒左右。
为了在这样短暂的时间中防止或减小对乘员的伤害,目前汽车主要装有安全带、防撞式车身和安全气囊防护系统等。
1.汽车安全气囊发展安全气囊是1953年由美国人约翰·赫缀克发明的。
1973年日本本田汽车公司引进安全气囊技术进行实车应用。
经过了30多年的漫长历程,直至1984年,汽车碰撞安全标准(fmvss208)在美国经多次被废除后又重新被认可并开始实施,其中规定从1995年9月1日以后制造的轿车前排座前均应装备安全气囊,同时还要求1998年以后的新轿车都装备驾驶者和乘客用的安全气囊,自此才确认了安全气囊的作用。
如今,这个在当年颇具创意性的发明已转为千百万个产品,种类也发展为正面气囊、侧面气囊、安全气帘等等。
各国生产的中高级轿车,大多数都装有安全气囊,有些轿车已将安全气囊列入必装件。
在国内消费者对汽车被动安全性能的要求也越来越高,但目前除了极少数高级车装备了侧面气囊之外,大部分车型还只是安装了正面气囊。
2.汽车安全气囊系统的基本组成及工作过程2.1汽车安全气囊系统的基本组成驾驶员处的安全气囊是存放在方向盘衬垫内,因此,当您看见方向盘上标有“srs”或“airbag”字样,就可知此车装有安全气囊。
浅谈汽车安全气囊的正确使用与检修
修理工作必须在点火开关转至ＬＯＣＫ位置及蓄电池负极电
缆线拆去２０ｓ后才能进行。如果不按正确步骤进行，系统可能发 生故障且有可能在维修过程中，安全气囊突然打开。所以，应该 仔细阅读注意事项，用正确的方法，按正确的步骤进行修理。 １）接通点火开关时，安全气囊指示灯应正常发光；如此时
６）手持安全气囊时，不要使安全气囊和盖指向身体，放置
对进行检查和更换元件的作业之前，必须对系统进行解除
处理，以避免发生安全气囊的误膨开事故，程序如下所述。解除 驾驶员侧安全气囊按１）、２）、３）、４）步骤进行，解除乘客侧安全 气囊按１）、５）、６）、７）步骤进行。 １）拆下蓄电池负极电缆。 ２）卸安全气囊组件与转向盘的紧固螺母。 ３）拆下驾驶员侧安全气囊组件连接器。
７）查验保养提示灯工作是否正常。
４．维修中的安全措施 １）在拆卸安全气囊时，应将缓冲垫（软面）朝上，上面不可 叠置任何物品。安全气囊存放的地方温度不可高于９３℃，湿度 也不可过高。安全气囊不能用清洗剂清洗，不准涂润滑油，只能 用布或湿布擦拭。 ２）多功能开关内的时钟弹簧是由两个载流的弹簧线圈组
电容完全放电后再进行，以避免造成安全气囊误膨开。
４）不要使安全气囊的部件受到８５℃以上的高温。 ５）安全气囊组件和控制模块要避免受到碰磕和振动。 ６）对安全气囊的电器测试要待系统安装好后才可进行， 切不可用万用电表测量气囊引发器的电阻，以免造成气囊误膨 开。
成，该部件不能修理，切勿拆开，如有故障请更换整个部件。往
转向柱上安装转向盘时，要将前轮回正，使Ｈ转向柱和时钟弹 簧间的配对标记对正，而后安装。拆卸转向机构时，要将前轮回 中，并取下点火钥匙，否则有可能损伤时钟弹簧，或使安全气囊 打开。安全气囊打开后，时钟弹簧要更换。
于工作台或其它表面时，要使微调盖朝上；膨开安全气囊时，需
汽车安全气囊的结构和工作原理与检修
汽车安全⽓囊的结构和⼯作原理与检修1、汽车安全⽓囊的结构和⼯作原理现代汽车安全⽓囊系统由碰撞传感器、缓冲⽓囊、⽓体发⽣器及控制单元（电脑）等组成。
汽车⾏驶过程中，传感器系统不断向控制单元发送速度变化（或加速度）信息，由控制单元（中央控制器）对这些信息加以分析判断，如果所测的加速度、速度变化量或其它指标超过预定值（即真正发⽣了碰撞），则控制单元向⽓体发⽣器发出点⽕命令或传感器直接控制点⽕，点⽕后发⽣爆炸反应，产⽣ N2⽓体或将储⽓罐中压缩氢⽓释放出来充满碰撞⽓袋。
乘员与⽓袋接触时，通过⽓袋上排⽓孔的阻尼吸收碰撞能量，达到保护乘员的⽬的。
2、安全⽓囊的种类根据安装的位置及保护对象不同，主要分为：对驾驶员进⾏保护的驾驶员⽓囊，装在⽅向盘内，防⽌驾驶员与转向盘、仪表板及前挡风玻璃发⽣碰撞；对前排乘员进⾏保护的乘员⽓囊，装在仪表板内，防⽌乘员与仪表板、前挡风玻璃发⽣碰撞；对车内乘员的头部进⾏保护的头部⽓囊，在车辆发⽣翻转或侧撞时，对乘员的头部加以保护；对车内乘员靠车门⼀⾯进⾏保护的侧⽓囊，在车辆发⽣翻转或侧时，对乘员的侧部加以保护，⼀般装在座椅靠背的侧⾯，对后排乘员进⾏保护的⽓囊，⼀般安装在前排座椅的靠背上后部或头枕内部，防⽌乘员与前排座椅发⽣碰撞。
由于后排乘员受到的伤害程度较轻，后三种安全⽓囊⼀般只在⾼级轿车上使⽤。
3、安全⽓囊的维护(1)切勿在⽓囊袋盖上或周围放置物体或企图将它打开。
(2)切勿修改属于安全⽓囊系统的零件及线路，切勿⾃⾏更改前保险杠及车辆前部车⾝结构。
(3)在安全⽓囊膨胀以后，可将展开的⽓囊折叠好放置于⽅向备⽤盖⼝及仪表板内，应尽快更换。
(4)打开点⽕开关后，诊断装置会开启安全⽓囊指⽰灯6- 8s，然后⾃动熄灭。
安全⽓囊指⽰灯不亮，或闪烁不定，或持续亮着，说明安全⽓囊系统有故障。
(5)维护操作时应⾸先将电瓶线负极拆下，等待 60s 后进⾏，另外，需将拆下的负极线⽤绝缘胶布包好以便绝缘。
(6)在喷漆操作时，应将SRS- ECU，时钟弹簧，安全⽓囊模块，带预紧机构的安全带等部件拆下，以下是各部件正常⼯作的极限温度：SRS- ECU，时钟弹簧，安全⽓囊模块等为 93℃；带预紧机构的安全，温度为 90℃。
汽车安全气囊安全系统原理与维修
汽车安全气囊安全系统原理与维修一、汽车安全气囊安全系统原理汽车安全气囊安全系统是由安全气囊、气囊控制单元和传感器三部分组成的，主要作用是在车辆撞击时，保护乘员不受二次撞击伤害。
1.安全气囊安全气囊是汽车安全系统中最重要的部分，其主要作用是在车辆发生碰撞时，迅速充气实现缓冲，减少乘员碰撞力。
安全气囊一般由气囊套、气体发生剂和气囊衬板三部分组成，其中气体发生剂在撞击后迅速释放气体，使气囊在0.03秒内充气。
2.气囊控制单元气囊控制单元是安全气囊安全系统的核心部分，其主要作用是接收车辆撞击信号，判断是否需要充气，如果需要，向气体发生剂发出充气信号。
气囊控制单元一般位于车内中控台或车辆电路分箱中。
3.传感器传感器是安全气囊安全系统的关键部分之一，负责检测车辆发生撞击的情况。
传感器通常安装在车身前、侧和后方，通过感应车身的加速度和变形程度，判断撞击力量和方向，并将这些信息传输给气囊控制单元。
二、汽车安全气囊安全系统维修1.安全气囊维修安全气囊一般不需要定期保养，但在车辆发生碰撞后，需检查气囊是否正常充气。
检查时，可以观察气囊表面是否有明显损伤，以及气囊是否正常充气完整展开。
如果气囊出现损坏或充气不完整，需要更换气囊，气囊更换时需要将电池断开防止误操作。
2.控制单元维修气囊控制单元一般不需要维修，但当控制单元出现故障导致气囊无法正常充气时，需更换控制单元。
在更换控制单元时，需要选择原厂配件，严格按照更换流程操作，以保证安全气囊系统的正常运行。
3.传感器维修传感器的检查和维护一般由汽车维修点完成，需要检查传感器是否正常灵敏，是否有积尘或损坏。
如果传感器出现故障，需要更换传感器。
汽车安全气囊安全系统对于车辆的安全至关重要，需要定期检查和合理维护，以保证其正常运行。
任何时候，如果安全气囊出现异常，建议尽快联系专业的汽车维修点进行维修和更换。
浅析丰田花冠安全气囊的原理与检修.doc
浅析丰田花冠安全气囊的原理与检修-1.汽车安全气囊的应用安全气囊在车辆发生碰撞时能够起到缓冲作用，当汽车遭受碰撞导致减速度急剧变化时，气囊迅速膨胀，在驾驶员、乘员与车内构件之间铺垫一个气垫，利用气囊排气节流的阻尼作用来吸收人体惯性力昌盛的功能，从而减轻人体遭受伤害的程度。
2.丰田花冠安全气囊系统的组成及工作原理2.1传感器的作用及工作原理丰田花冠安全气囊传感器按其结构是机电式。
按其功用分为防护传感器和碰撞传感器。
碰撞传感器和中央碰撞传感器串联在一起，作用都是检测车辆发生碰撞时的惯性力或减速度值，并将信号输到SRS电脑。
但碰撞传感器用于检测汽车遭受碰撞的激烈程度，其信号是提供电脑判断是否引爆点火剂而使气体发生剂给气囊充气。
防护碰撞传感器的作用是防止碰撞传感器短路而造成气囊误膨开，其信号是提供给电脑确定是否发生碰撞。
2.2电子控制单元SRS有两个电源：一个是汽车电源;另一个是备用电源。
备用电源用于当汽车电源与SRS逻辑之间的电路切断后，在一定时间内维持安全气囊系统供电，保持SRS的正常功能。
当汽车遭受碰撞而导致蓄电池和交流发电机与SRSECU之间的电路切断时，逻辑备用电源能在6s内向ECU供给电能，保持ECU能测出碰撞、发生点火指令等正常功能。
点火备用电源能在6s内向点火器供给足够的点火能量引爆点火剂，使充气剂受热分解给气囊充气。
时间超过6s后，备用电源供电能力降低，ECU备用电源不能保证ECU测出碰撞和发出点火指令。
点火备用电源不能供给最小点火能量，安全气囊不能充气膨开。
2.3执行器2.3.1气囊组件气囊组件主要由气体发生器、点火器、安全气囊、饰盖和底板组成。
驾驶员侧安全气囊组件位于转向盘中心处，乘客侧安全气囊组件位于仪表板右侧手套盒上方。
2.3.1.1气体发生器该装置突出的特点是易燃易爆品，在极短的时间内可使环境发生剧烈的变化。
2.3.1.2点火器点火器外包铝箔，安装在气体发生器内部中央位置。
点火剂包括引爆炸药和引药。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浅谈汽车安全气囊的工作原理与检修摘要：人们生活水平的不断提高，汽车也成为了我们生活中必不可缺的一部分。
但是随着汽车的普及安全问题也随之而来，安全气囊也就孕育而生。
汽车安全气囊作为一种辅助的乘员约束系统，在汽车发生碰撞时保护车内乘员的效用已越来越得到肯定。
文章从安全气囊系统的作用和组成的角度出发，系统介绍了汽车安全气囊系统的发展史及组成结构、工作原理、常见维修知识以及注意事项，同时对各部分介绍作进一步的解释和阐述。
更介绍安全气囊系统在使用中应注意的事项及安全气囊系统故障的排查等。
关键词：安全气囊工作原理检修目录第一章引言............................................................. - 1 - 第二章安全气囊系统的作用及工作原理 ..................................... - - 2.1汽车安全气囊的作用2.2安全气囊系统的工作原理第三章安全气囊的日常维护..............................................– - 3.1安全气囊如何正确使用3.2安全气囊日常维护注意事项3.2.1您要知道安全气囊是一次性使用产品3.2.2儿童使用气囊时需要注意3.2.3注意安全气囊的日常维修第四章安全气囊系统检修.............................................– -4.1检修安全气囊的安全规则4.2安全气囊系统故障诊断基本流程4.2.1调故障码4.2.2解除SRS工作4.2.3、检查与参数测试4.2.4、检查SRS工况结论 ................................................................ - - 谢辞 ................................................................. - - 参考文献................................................................- -1.引言安全气囊是现代轿车上引人注目的新技术装置。
汽车安全气囊系统的包括传感器总成、充气、折叠气囊、点火器、固态氮、警告灯等。
当汽车受到前方一定角度内的高速碰撞时，装在车前端的碰撞传感器和装汽车中部的安全传感器，就可以检测到车突然减速，并将这一信号在0.01 秒之内速度传递给安全气囊系统的控制电脑。
电脑在经过分析确认之后，立即引爆气囊包内的电热点火器( 即电雷管) ，使其发生爆炸，这一过程一般只需0.05 秒左右。
点火器引爆之后，固态氮粒迅速气化，大量氮气化，大量氮气立即吹涨气囊，并在强大的冲击力之下，气囊冲开方向盘上的盖而安全展开。
安全气囊作为辅助约束系统(SRS)。
它的作用是在碰撞过程中弥补佩带安全带仍不能保护乘员头部、脸部、胸部和膝部的缺陷。
汽车安全系统是汽车电子领域增长最快的一部分。
汽车的安全设计在整车设计中所占的比例也越来越大。
汽车安全性分为主动安全和被动安全两种，主动安全系统旨在提高车辆行驶的稳定性防范事故于未然。
被动安全系统是事故发生后开始起作用，以减缓事故严重程度。
汽车安全气囊属于被动安全系统。
车辆的被动安全性是指车辆在发生事故的过程和之后，如何保证乘员不受伤害或最大限度减少伤害程度的能力。
被动安全性包括车辆的耐撞性能、抗翻滚性能，乘员的约束系统、系能结构，不同车辆碰撞相容性问题和碰撞后的紧急撤离等。
车辆主动安全性的提高，有助于减少事故的发生，但无法避免。
当事故发生时，如何最大限度地降低事故带来的损失，减少乘员损伤，往往更加重要。
因此，人们常考虑从汽车的被动安全部件，如车身结构、安全带、安全气囊、吸能式转向柱、座椅、头枕及内饰件等方面考虑，来减轻对乘员伤害的程度。
第二章安全气囊系统的作用及工作原理2.1汽车安全气囊的作用安全气囊一般由传感器、电控单元、气体发生器、气囊、续流器等组成传感器和微处理器用以判断撞车程度，传递及发送信号；气体发生器根据信号指示产生点火动作，点燃固态燃料并产生气体向气囊充气，使气囊迅速膨胀。
气囊装在方向盘毂内紧靠缓冲垫处，其容量50至 90升不等，做气囊的布料具有很高的抗拉强度，多以尼龙材质制成，折叠起来的表面附有干粉，以防安全气囊粘着在一起在爆发时被冲破；为了防止气体泄漏，气囊内层涂有密封橡胶；同时气囊设有安全阀，当充气过量或囊内压力超过一定值时会自动泄放部分气体，避免将乘客挤压受伤；气囊中所用的气体多是氮气。
SRS中电控系统中的传感器，按其功能可分为碰撞强度传感器和防护碰撞传感器；而碰撞强度传感器按其安置位置又可分为包括左前碰撞传感器，右前碰撞传感器和中央碰撞传感器的前碰撞传感器和中心碰撞传感器两种。
碰撞传感器和防护碰撞传感器串连在一起，其功能都是检测车辆发生碰撞时的惯性力或减速度值，并把信号传输给SRS的ECU。
所不同的是，碰撞强度传感器是用来检测车辆发生碰撞时所受碰撞的激烈程度，其信号是供系统的控制单元判断是否引爆点火剂而使气体发生剂给气囊充气；而防护碰撞传感器则是防治碰撞强度传感器短路而导致安全气囊误膨开，其信号是供控制单元判断是否发生碰撞。
ECU为一独立安装的控制系统，它不与其他系统的控制单元合用，其功能是接受个传感器发来的信号并判断是否引爆使气囊膨开。
2.2安全气囊系统的工作原理当车辆发生碰撞时，安全气囊中的传感器感受汽车碰撞强度并将碰撞强度信号传递给中央控制器，中央控制器接受、处理传感器传来的信号并进行判断，若碰撞强度达到了安全气囊控制系统设计的展开安全气囊的条件时，中央控制器立即通过点火控制电路向气体发生器传送安全气囊的点火信号触发气体发生器，气体发生器点火后使迅速产生大量的气体，经过过滤后充入气袋，在乘员和汽车内部结构之问展开一个充满气体的气袋，使得在发生碰撞事故时，乘员能够与比较柔软的气袋相接触，而不是与坚硬的汽车结构猛烈碰撞，从而达到减少伤窖、保护乘员生命的作用。
安全气囊作用过程为：碰撞发生后0～20ms内传感器将信号输送到中央电子控制器（ECU），ECU判断后确认是严重碰撞则引发气体发生器，在20～60ms内高温、高压气体（氮气）经过滤冷却进入气袋，气袋张开形成气垫，将乘员与车内装备隔开，60～100ms后气袋排气孔打开，气囊泄气并收缩。
气体的阻尼作用吸收了碰撞的能量，缓解了气囊对乘员头部和脸部的压力，乘员陷入较柔软的气囊中，使得乘员得到保护。
最后气体全部从排气孔排出，气囊瘪下。
第三章安全气囊的日常维护3.1安全气囊如何正确使用体重不超过18公斤的幼儿应放在配有儿童座椅装置的后排座位，并扣上安全带。
一般说来，轻微的碰撞不会打开安全气囊，只有在车辆正面一定角度范围内才是打开安全气囊的有效碰撞范围，后碰、侧碰、翻转都不会引发安全气囊打开。
尤其需要强调的是，安全气囊只起辅助作用，在不系安全带的状况下，安全气囊不但不能对乘员起到有效防护作用，甚至还会对乘员有严重的杀伤力。
须记，安全气囊的爆发力是惊人的，足以击断驾乘者的颈椎！所以，系好安全带是安全气囊发挥保护作用的一个重要条件。
首先，驾驶者应将座位尽量向后移，以便有足够空间使安全气囊在发生意外扩张后充分发挥其保护作用；其次，驾驶者不宜倾前控车，坐姿要正确及紧贴座位背椅，且扣上安全带。
第三，12岁以下的小孩应坐在汽车的后排，并扣上安全带。
据交通安全管理部门分析，许多交通事故都是由于汽车驾驶者没有正确理解和使用车内已有的安全配置导致的。
因此，让我们从了解安全气囊，了解安全带开始，充分掌握汽车的安全技术和设备，并树立牢固的安全行车意识，这才是确保安全行车的根本所在。
3.2安全气囊日常维护注意事项3.2.1您要知道安全气囊是一次性使用产品。
气囊在碰撞引爆后，就不再具有保护能力，每个气囊只能使用一次。
气囊是一次性产品，在引爆后须回维修厂家重新更换一个新的气囊。
3.2.2儿童使用气囊时需要注意。
目前很多气囊都是针对成年人而设计的，包括气囊在车内的位置、高度等。
气囊在充气时，可能给前排儿童造成伤害。
建议把儿童安排在后排中间位置，并固定好。
3.2.3注意安全气囊的日常维修。
在车辆的仪表盘上有安全气囊的指示灯。
在正常情况下，点火开关转到ACC位置或者ON位置时，警告灯会亮大约4、5秒钟，进行自检，然后熄灭。
若警告灯一直亮起，则表明安全气囊系统有故障，应立即进行维修。
以免出现气囊失灵或误弹出的情况。
第四，注意不要在气囊的前方、上方或近处放置物品。
由于气囊会在紧急状况下引爆，所以不要在气囊的前方、上方或近处放置物品，防止引爆时被气囊抛射出去，从而伤害乘员。
另外在室内安装CD、收音机等附件时，要遵守厂家的规定，不要随意修改属于安全气囊系统范围内零件和线路，以免影响气囊正常工作。
第四章安全气囊系统检修4.1 检修安全气囊的安全规则（1）检测、安装和维修工作必须由专业人员来进行。
（2）检测时不可使用检测灯、电压表和欧姆表。
安全气囊只可在安装好后用专用解码器来检查。
检查安全气囊时，必须断开蓄电池地线。
断开蓄电池后不需等待。
将安全气囊与电源相连时，车内不可有人。
安全气囊从运输器具内取出后必须马上装车。
如须中止工作，应将安全气囊放回运输器具内。
不可将安全气囊放到无人照管的地方。
存放拆开安全气囊时，起缓冲作用的面应朝上。
安全气囊不可打开及修理，必须使用新件。
掉到过坚硬地面上的或有损伤的安全气囊不可再用。
4.2安全气囊系统故障诊断基本流程4.2.1调故障码一旦弄清是SRS有故障，调取SRS故障码是简便、快捷诊断故障的方法，但有些车型调SRS故障码需要专用仪器，还需要故障码表，如果手头既无仪器又无故障码表，只好按下述方法靠检查和用简单仪器参数测试来诊断故障。
4.2.2解除SRS工作为了安全地对SRS系统进行检查和进行必要的电压、电阻等测试，必须对安全气囊进行解除，即解除处于工作状态下的安全气囊。
SRS一般的解除工作步骤是：⑴.摘下蓄电池负极电缆；⑵.等待约90s，待SRS电脑中的电容器（第2电源）放电完毕；⑶.摘下驾驶员侧气囊组件连接器，如果引线线路接头内安装有短路片或短路棒，即可进行下面步骤；如果没有，必须用跨接线短接接头线端；如果是1994年后生产的本田车，必须使用在通路板内的红色短路连接器连接；如果是机械式安全气囊，应当将安全气囊锁定机构（在方向盘左侧下面的防护盖内）的解除螺钉逆时针方向旋击。
⑷.摘下乘客侧气囊连接器，按上述“（3）”方法进行短接；⑸.重新接上蓄电池负极电缆。
4.2.3、检查与参数测试⑴.检查：检查传感器外壳、托架有无变形、裂纹及安装松动等缺陷；检查SRS电脑线路连接、传感器连接及连接检查机构、过电检测机构是否可靠；检查各线路连接器和安全带收紧机构及双锁式连接器是否有损坏等等。
