屋面防水工程的节点细部构造
创优实例解读屋面工程细部做法
1、防水收于凸沿下 女儿墙压顶，卷材防水收于凸沿下； 女儿墙压顶应向内找坡2厘米。
2、防水收于凹槽内 大库女儿墙（砖墙）高度大于60厘米时，卷材防水应
收于凹沿内，如图；凹沿高度大于25厘米；防水收头需打 胶处理。
3、大库天窗侧板防水收于侧板上口 大库天窗侧板高度60厘米，卷材防水应收于上口角钢下
六、滴水
合理选择滴水形式 1、滴水的做法有大鹰嘴、小鹰嘴和滴水线三种做法； 2、当旋脸或出檐宽度大于6厘米以上时宜采用滴水线的做法； 3、当旋脸或出檐宽度较小时可以采用大鹰嘴的构造做法。
1、涂料屋面滴水采用大鹰嘴
2、贴砖屋面下滴水线
3、涂料雨篷滴水线
4、贴转雨篷滴水线
5、涂料外墙窗口滴水线
（2）底宽：20厘米。
（3）高度：25厘米。
（4）弧度：转角处应做成 弧形或钝角，且整齐平顺， 连续、观感好。
三、雨水口
分横式雨水口、竖式雨水口。 注意的问题： 防水卷材要四面卷入； 体现精细，做成工程的亮点。
1、横式雨水口
雨水口四周不小于5%的坡； 防水四面卷入雨水口； 水落口杯与基层接触处留 宽20mm、深20mm的凹槽； 雨水口篦子刷两道防锈漆 和一道银粉； 雨水口篦子应可活动，不 应固定死。
烟风帽盖板按2%找坡，并镶嵌5cm厚的玻璃条分隔。 盖板与墙连接处应打胶。出屋面烟风道与屋面结合处抹灰 前挂铁丝网，防止空裂。盖板应向四周排水，视线内部分 应做饰面，下口做小鹰嘴，1cm：
九、伸缩缝盖铁采用彩钢板成品保护
变形缝的泛水高度不应小于250mm；防水层应铺贴到 变形缝两侧砌体的上部；变形缝内应填充聚苯乙烯泡沫塑 料，上部填放衬垫材料，并用卷材封盖；变形缝顶部加盖 金属盖板，详见变形缝处防水做法图。

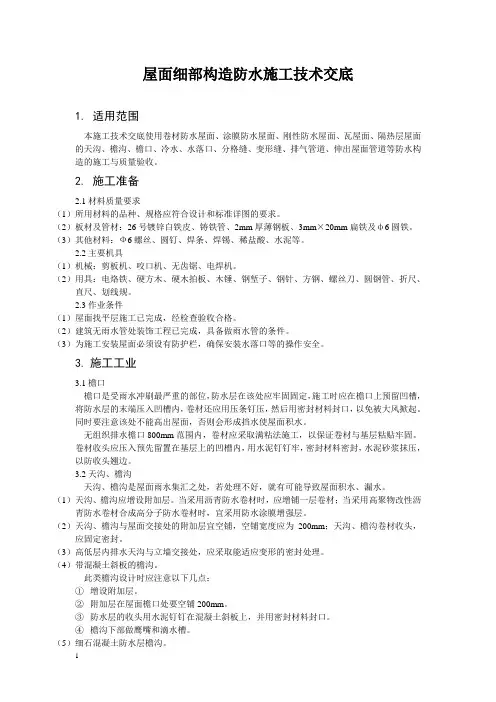

屋面细部构造防水施工技术交底
屋面细部构造防水施工技术交底1.适用范围本施工技术交底使用卷材防水屋面、涂膜防水屋面、刚性防水屋面、瓦屋面、隔热层屋面的天沟、檐沟、檐口、冷水、水落口、分格缝、变形缝、排气管道、伸出屋面管道等防水构造的施工与质量验收。
2.施工准备2.1材料质量要求（1）所用材料的品种、规格应符合设计和标准详图的要求。
（2）板材及管材：26号镀锌白铁皮、铸铁管、2mm厚薄钢板、3mm×20mm扁铁及ф6圆铁。
（3）其他材料：Ф6螺丝、圆钉、焊条、焊锡、稀盐酸、水泥等。
2.2主要机具（1）机械：剪板机、咬口机、无齿锯、电焊机。
（2）用具：电烙铁、硬方木、硬木拍板、木锤、钢堑子、钢针、方钢、螺丝刀、圆钢管、折尺、直尺、划线规。
2.3作业条件（1）屋面找平层施工已完成，经检查验收合格。
（2）建筑无雨水管处装饰工程已完成，具备做雨水管的条件。
（3）为施工安装屋面必须设有防护栏，确保安装水落口等的操作安全。
3.施工工业3.1檐口檐口是受雨水冲刷最严重的部位，防水层在该处应牢固固定，施工时应在檐口上预留凹槽，将防水层的末端压入凹槽内，卷材还应用压条钉压，然后用密封材料封口，以免被大风掀起。
同时要注意该处不能高出屋面，否则会形成挡水使屋面积水。
无组织排水檐口800mm范围内，卷材应采取满粘法施工，以保证卷材与基层粘贴牢固。
卷材收头应压入预先留置在基层上的凹槽内，用水泥钉钉牢，密封材料密封，水泥砂浆抹压，以防收头翘边。
3.2天沟、檐沟天沟、檐沟是屋面雨水集汇之处，若处理不好，就有可能导致屋面积水、漏水。
（1）天沟、檐沟应增设附加层。
当采用沥青防水卷材时，应增铺一层卷材；当采用高聚物改性沥青防水卷材合成高分子防水卷材时，宜采用防水涂膜增强层。
（2）天沟、檐沟与屋面交接处的附加层宜空铺，空铺宽度应为200mm；天沟、檐沟卷材收头，应固定密封。
（3）高低层内排水天沟与立墙交接处，应采取能适应变形的密封处理。
（4）带混凝土斜板的檐沟。
细部节点防水施工措施方案
细部节点防水施工措施方案细部节点防水施工措施方案防水施工应遵循先节点后大面的施工工序，做好节点施工，确保应力集中处、易发生渗漏处的防水密实性。
一、屋面节点介绍及防水节点施工（一）中级防水防水施工屋面常见细部节点1、在防水施工中应对节点部位进行增强处理，以提高防水层的整体防水能力，延长整个防水层的使用寿命。
2、屋面防水节点，一般多而复杂，主要包括：2.1 泛水，泛水是指平面与立面的转角部位，（泛水是建筑上的一种防水工艺，通俗的说其实就是在墙与屋面，也就是在所有的需要防水处理的平立面相交处进行的防水处理，说白了就是用防水材料把墙角包住。
）此处结构变形较大，容易造成防水层破坏，应加铺一层卷材附加层。
其构造要点及做法为（1）将屋面的卷材继续铺至垂直墙面上，形成卷材防水，泛水高度不小于250mm。
（2）在屋面与垂直女儿墙面的交接缝处，砂浆找平层应抹成圆弧形或45度斜面，上刷卷材胶粘剂，使卷材胶粘密实，避免卷材架空或折断，并加铺一层卷材。
（3）做好泛水上口的卷材收头固定，防止卷材在垂直墙面上下滑。
一般做法：在垂直墙中凿出通长的凹槽，将卷材收头压入凹槽内，用防水压条钉压后再用密封材料嵌填封严，外抹水泥砂浆保护。
凹槽上部的墙体亦应做防水处理。
泛水细部处理示意图1泛水细部处理示意图2泛水细部处理示意图32.2 天沟（指屋面排水的沟槽）、檐沟（檐下面横向的槽形排水沟）、出水口、反梁出水口，是雨水集中流经的部位，容易积水，天沟、檐沟结构较薄，变形较大，阴阳角多，不平整，应遵照多道设防，附加增强，节点密封的原则。
檐沟和天沟的示意图檐沟2.3 阴角和阳角的节点。
这些地方应力集中，往往先于大面积泛水层破坏，必须在这些部位做好增强附加层。
分隔缝，分隔缝是为了减少裂缝，在屋面找平层、刚性保护层或保护层上预留的沟槽，间距为4-6米，每一块的面积不超过36平方米，缝宽20mm。
2.4防水层收头，防止翘边，造成渗透。
2.5 出入口：易踩踏或被物品损坏或因不均匀沉降造成破坏2.6穿过防水层的管道或预埋件，管道周围易开裂破坏，这是因为管道材料与混凝土材料收缩系数不同，管道根部要做成圆弧状，增设附加层。
屋面防水卷材的施工要点及细部处理
1、屋面防水卷材的施工分析屋面工程施工前，施工单位应组织技术管理人员会审屋面工程图纸，掌握施工图中的细部构造及有关技术要求并根据工程的实际情况编制屋面工程的施工方案或技术措施。
这样避免施工后留下缺陷，造成返工，同时工程依据施工组织有计划地展开施工，防止工作遗漏、错乱、颠倒影响工程质量。
有了施工组织，下一步施工负责人应向班组进行技术交底。
内容包括：施工的部位、施工顺序、施工工艺、构造层次、节点设防方法、增强部位及做法，工程质量标准，保证质量的技术措施，成品的保护措施和安全注意事项。
屋面防水卷材工程设计原则：1.1以防为主，放排结合排水是屋面防水的一个重要内容，对于平屋顶，应以防为主，但应尽快将水排走，减轻防水层的负担，避免屋面较长时间积水。
这就要求设计屋面及天沟的排水坡度和排水路线、排水管的管径及数量。
1.2按级设防，满足设防要求屋面防水工程应根据建筑物的性质、重要程度、使用功能要求以及防水层的耐用年限等，选用不同的屋面防水卷材和不同的构造层次，以满足设防要求，保证防水可靠。
1.3适当考察施工因素屋面防水卷材的质量取决于材料、设计、施工等诸因素，而其中施工因素的影响最大。
尤其是现在，我国防水施工让以手工操作为主，操作人员的技术水平、心理素质以及工艺的繁杂难易程度均会对施工质量造成相当大的影响。
因此，一个好的设计，必须适当考虑施工因素，尽量采用简单的构造，选用施工方便的材料或提到设防能力，提高防水安全储备，弥补施工可能产生的缺陷。
1.4屋面找平层的要求找平层是铺贴卷材防水层的基层，给防水卷材提供一个平整、密实、有强度、能粘结的构造基础。
因此，铺贴卷材的找平层应坚实，不得有突出的尖角和凹坑或表面起砂现象，当用2米长的直尺检查时，直尺与找平层表面的空隙不应超过5mm，空隙只允许平缓变化，且每米长度内不得超过一处。
找平层相邻表面构成的转角处，应做成圆弧或钝角。
当基层为整体混凝土时，采用水泥砂浆找平层，厚度为20mm，水泥与砂浆比为1:2.5～1:3（体积比），水泥标号不低于42.5。

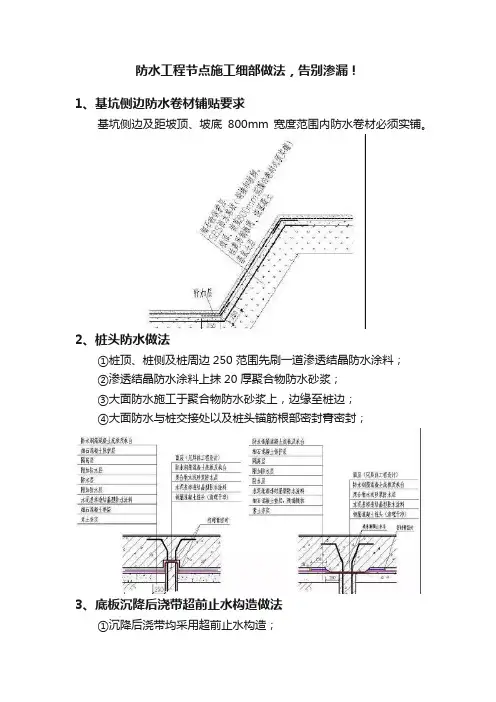

防水工程节点施工细部做法，告别渗漏！
防水工程节点施工细部做法，告别渗漏！1、基坑侧边防水卷材铺贴要求基坑侧边及距坡顶、坡底800mm 宽度范围内防水卷材必须实铺。
2、桩头防水做法①桩顶、桩侧及桩周边250 范围先刷一道渗透结晶防水涂料；②渗透结晶防水涂料上抹20 厚聚合物防水砂浆；③大面防水施工于聚合物防水砂浆上，边缘至桩边；④大面防水与桩交接处以及桩头锚筋根部密封膏密封；3、底板沉降后浇带超前止水构造做法①沉降后浇带均采用超前止水构造；②先浇筑超前止水构造的砼，再浇筑底板砼；③底板砼浇筑前应对先浇筑的砼表面凿毛处理；④超前止水伸缩缝下增设500 宽防水附加层；4、施工后浇带构造做法（有降水）①地下水位高于基础底板时，基础垫层施工时在后浇带位置设置抗水压垫层，构造做法如图所示；②抗水压沉垫单独浇筑，混凝土标号同基础底板；③防水卷材附加层在抗水压垫层下通长布置并在两边各超出250mm；④此位置各层顺序为：地基→垫层→防水层→防水附加层→抗水压垫层→底板；结点做法与设计不符时，以设计为准。
5、施工后浇带构造做法（无降水）①地下水位低于基础底板时，按图示做法设置后浇带；②后浇带砼接缝处位置500 宽防水附加层；6、无外伸基础底板边缘处防水构造做法（砖胎模）①底板施工前砌筑砖胎模并施工防水卷材及附加层；②施工基础底板及导墙；③上部墙体施工完毕后将砖胎模顶部后拆部分拆除；④施工墙体防水卷材；7、有外伸基础底板边缘处防水构造做法（砖胎模、木模板）一、采用砖胎模施工①基础底板施工前砌砖胎模；②施工防水及附加层，防水在砖胎模顶部留出甩茬，此处防水留齐槎；③施工基础底板及导墙；④施工其余外部防水卷材，与砖胎模甩槎卷材搭接200宽；二、采用木模板施工①基础底板施工前支设木模；②施工防水卷材及附加层，端部钉嵌至木方上；③施工基础底板及导墙；④拆除侧边木模，施工其余防水卷材，卷材在筏板侧边搭接200 宽。
8、基础内降水井封井做法①降水井的封井时间依现场实际情况而定；②封井时，先向井内填充碎石，后向井内灌注混凝土，井内混凝土从垫层向下高度应大于一米；③井口处焊接封堵钢板；④降水井应高出底板30mm；⑤预埋钢管直径应满足取泵要求200，壁厚不小于3mm；9、不同平面止水钢板焊接位置及做法① 止水钢板搭接处需要双面紧贴满焊，搭接长度为100mm；② 不同平面转角处的止水钢板采用整块板弯折后贯通；③ 止水钢板搭接位置距离转角不应小于300mm；10、同一平面止水钢板焊接位置及做法同平面止水钢板相遇焊接时应将两块钢板边缘弯折处适当压平，使两块钢板在平直段进行搭接，搭接长度不低于100mm，之后再进行双面紧贴满焊；11、止水钢板穿柱、梁部位的箍筋加固方法① 当止水钢板需穿过柱子和梁箍筋时，此箍筋应使用开口箍，与止水钢板进行焊接；② 单面焊接长度不小于10d 且不允许将止水钢板焊穿；12、止水螺杆的质量要求①双面焊接饱满；②无砂眼、无夹渣、无漏焊；③螺栓直径d 不应小于14mm；④止水环厚度3mm；13、地下室外墙止水螺杆端部处理方法①拆除墙体模板；②取下锥形螺套；③ 烧断锥形螺套内外露螺杆；④ 聚合物水泥砂浆封堵；⑤做防水附加层；14、地下室中间层楼板与外墙施工缝处防水构造做法① 地下室外墙顶部施工时预埋100x100 木方在图所示位置，后拆除，形成施工缝；② 在施工缝位置安装膨胀止水条；③ 浇筑楼板及墙体混凝土；15、地下室外墙根部防水做法①转角位置做50mm 圆弧；②转角、变形缝、施工缝、管根处做防水附加层，宽度不小于500mm；③防水卷材搭接宽度须符合规范要求；④相连卷材接头应错开不小于500mm；⑤上下两层和相邻两幅卷材的接缝应错开1/2幅宽且两层卷材不得垂直铺贴；16、出墙群管管根做法①出墙群管管根应设置混凝土墩台，与外墙混凝土同时浇筑，外侧群管外皮距墩台外边混凝土300mm；②群管横竖向净间距不小于100mm；③群管端头采用钢板临时封堵时，钢板不应超出管边，以便正面模板安装；④墩台内侧应设置模板定位支架，保证墩台浇筑尺寸；⑤墩台外侧模板采用钢管加固；17、车库顶板阳角防水节点①阳角防水附加层顶部不低于250mm，立墙处在施工缝向下不小于250mm；②立面与平面转角处，卷材接头应留在平面上，距立面不小于600mm；③立墙与平面防水卷材的搭接宽度均不小于150mm；18、外墙卷材防水收头做法① 地下墙体收头部位应高出设计室外地坪500mm。
浅谈屋面防水节点的细部构造处理
以适应沉降变形的 需要; 变形缝处的泛 水高度不小 于250mm， 防水层铺贴到变形缝两侧砌体的上 部;顶 部用混凝土或金属盖板扣盖， 混凝土板的 接缝用密
封材料嵌填。 3. 5 女儿墙 泛水的节点防水 处理 女儿墙泛水处铺 贴的卷材应采用满粘法 ; 砖墙
雨水从裂缝 渗人砖墙， 沿砖墙流进室 内; 防水层在女 儿墙处的收头处理不好周围产生裂缝。 d) 伸出屋 面的管道 通常采用金属或 PVC 管材 ，
温度变化引起的材料收缩会使管壁周围 产生裂缝 ; 变形 缝宽 度的变化大， 防水层往往容易断裂。
针对以上原 因，在屋 面防水工程 的施 工中一定
天沟、 檐沟内附加层与 屋面交接处宜空铺， 空铺宽 度大于 200mm; 天沟、 檐沟与细石混凝土防水层的 交接处应留凹槽并用密封材料嵌填严密; 卷材防水
标准化工作会议” 家发改委“ 和国 行业标准化工
作会议” 的会议精神 ， 中国建筑材料 工业协会于
刷封严， 压顶同 样要做防水处理。 屋面与立墙交角应 抹成圆弧形， 高聚物改 性沥青的防水卷材的圆弧半 径为 50mm，合成高分子防水卷材 的圆弧半径为 20mm， 各种卷材的 垂直 粘贴度应不低于250mm， 对
上 的卷材 收头可直接铺压到女儿墙压顶上 ，压 顶也
建材行业标准化技术机构
工 作会议在 京 召开
( 本刊讯 ) 为了贯彻 落实国家标 准委 “ 国 全
要做防水处理， 也可以 压人砖墙凹 槽内固 定密封。 凹
槽距屋面找平层要大于 250mm, 凹槽 卜 的墙 体应 部 做防水处理 ; 对于 防水处理女儿墙 ， 卷材的收头应用 金属压条钉压 ， 并用密封材料封严 ; 涂膜防水层应直 接涂刷到女儿墙压顶 下 ，收头处用 防水涂料 多遍涂
防水工程细部构造做法BIM三维图
4
1、防水施工前，先将基层表面的杂物、砂浆硬块等清扫干净，并用干 净的湿布擦一次，经检查基层无不平、空鼓、起砂等缺陷，方可进行下一步 工序。
2、在防水施工前，在卫生间门口浇筑 15mm 高的 C15 细石砼挡水坝。 3、卫生间四周墙根部防水，沿墙上返至成活面向上 300mm，门口处的防 水层，应沿墙上返，做到门口挡水坝的上表面，并延伸至墙外边皮 200mm。 4、在防水施工完毕后 24h 后进行第一次蓄水试验，蓄水至少 50mm 深， 保持 24h 观察，查看卫生间水位是否下降，板底部和四周墙根是否有渗漏现 象，如渗漏须从渗漏处逐步剔槽，找出渗漏点，将防水层重新补好，并再次 进行蓄水试验，直至符合要求为止。 5、厨、浴、厨房间的地面应向地漏方向找坡 1%～3%，地漏口标高应低 于地面不小于 20mm。
1、地下室穿墙螺杆宜采用三段式止水螺杆。 2、防水施工前须剔除塑料垫块。 3、浇水湿润清除孔内杂物，周边浇水湿润。 4、用防水砂浆封堵内外侧螺杆孔凹槽并压实抹平。 5、防水构造如下图 2 所示。
1
图 2 止水螺杆处防水细部做法图 1、“L”、“Z”、“T”、“十”等异形止水钢板均需提前在场外预制 加工。 2、止水钢板焊接采用双面满焊，焊缝要饱满。 3、防水构造如图 3 所示。
图 9 外墙预留洞口封堵节点
6
1、在主体结构浇筑时须预留防水收口 30mm×30mm 凹槽，做凹槽时可采 用预埋 30mm 宽板条的方式。
2、将凹槽防水收头处理用密封膏密封。 3、屋面女儿墙周边须设置半径 250mm 的圆弧形 R 角，并在 R 角上口设 置 PVC 分隔条，屋面保护层面层与阴角交界处设置分隔缝，缝宽 2cm 内填防 水弹性填充料。 4、混凝土压顶须顺直、平整、美观且向内坡水不小于 6%。内悬挑下口 应做滴水线或鹰嘴。滴水槽宽度和深度不小于 10mm。
屋面工程施工节点构造规范
一、概述屋面工程是建筑工程的重要组成部分，其质量直接影响到建筑物的使用寿命和居住舒适度。
为确保屋面工程质量，本规范对屋面工程施工节点构造进行了详细规定。
二、屋面防水节点构造1. 屋面防水设计工作年限不应低于20年。
防水材料应符合国家相关标准，并经过严格的质量检验。
2. 高低跨变形缝在立强泛水处，应采用有足够变形能力的材料和构造做密封处理，确保防水效果。
3. 屋面防水层铺贴顺序和方向：先进行细部构造处理，然后由屋面最低标高向上铺贴；檐沟、天沟卷材施工，宜顺檐沟、天沟方向，搭接缝应顺流水方向；卷材宜平行屋脊铺贴，上下层卷材不得相互垂直铺贴。
4. 立面或大坡面铺贴卷材时，应采用满粘法，并宜减少卷材短边搭接。
5. 卷材搭接缝规定：平行屋脊的搭接缝应顺流水方向；同一层相邻两幅卷材短边搭接缝错开不应小于500mm；上下层卷材长边搭接缝应错开，且不应小于幅宽的1/3；卷材在天沟与屋面的交接处，应采用叉接法搭接，搭接缝应错开；搭接缝宜留在屋面与天沟侧面，不宜留在沟底。
6. 厚度小于3mm的改性沥青防水卷材，应采用热熔法施工。
三、屋面保温节点构造1. 屋面保温层应选用符合国家标准的保温材料，并按照设计要求进行施工。
2. 保温层厚度应满足设计要求，施工过程中应确保保温材料的密实度。
3. 保温层与防水层之间应设置隔离层，防止保温材料受潮。
4. 保温层施工过程中，应避免损坏防水层。
四、屋面排水节点构造1. 屋面排水系统应按照设计要求进行施工，确保排水畅通。
2. 檐沟、天沟等排水设施应采用符合国家标准的材料，并确保其质量。
3. 排水坡度应符合设计要求，施工过程中应避免积水。
4. 排水系统施工完成后，应进行试水试验，确保排水畅通。
五、屋面热桥部位处理1. 屋面热桥部位应采取节能保温等隔断热桥措施，降低建筑物的能耗。
2. 热桥部位保温材料应选用导热系数低的材料，并确保施工质量。
3. 热桥部位施工过程中，应避免保温材料受损。
六、屋面施工注意事项1. 施工过程中，应严格按照设计要求和规范进行施工，确保工程质量。
SBS屋面防水细部规范做法
SBS屋面防水细部规范做法219年11月07日SBS屋面防水细部规范做法屋面防水工程怎么做？看了这个实例示范就非常清楚了！本工程为住宅工程，屋面防水工程为3厚SBS自粘聚合物改性沥青聚酯胎体防水卷材两道；40厚C20细石混凝土保护层内配Φ6@150双向钢筋。
屋面防水工序与步骤屋面防水工程的详细示范简直是手把手演示▼219年11月07日·屋面防水样板策划根据屋面工程作法确定样板施工样式，屋面排水坡度，画出屋面策划示意图。
本建筑物总长33.56米，总宽度13.34米，总体南北向排水，坡度2%，东西向排水坡度1%，屋面共设排水口4只，其中北侧两只为侧排雨落水口，南侧两只下排雨落水口。
屋面策划示意图219年11月07日屋面排水坡度示意详图·资料进场四方验收资料进场颠末甲方、监理、施工单位及供货商四方共同检查并验收合格。
四方检查验收·材料存放219年11月07日根据现场实际进度情形，按不大于平方米为一个验收批准绳，分别为两个验收批分别举行复试。
防水卷材合理利用各栋楼顶层室内储存，阴凉透风，室温不高于40度，有效避免了雨淋、暴晒，且垂直堆放，高度不跨越两层。
合理利用楼层储存219年11月07日·材料取样防水材料经甲方、监理见证现场取样（分别端部截取2500mm后再顺纵截取2000mm长试样3块）送检，并检测合格。
现场见证取样·职员进场219年11月07日工人及施工班组进场，首先进行三级教育和安全交底，合格后方可上岗施工。
全面执行三级技术交底制度（图纸交底、方案交底、分项技术交底），对施工班组召开防水技术质量标准交底专题会。
施工流程1-基层处理基层在找坡施工前清扫干净，不得有建筑渣滓及其他任何杂物。
219年11月07日2-标记制造标志灰饼制作按图纸设计坡度制作，采用水准仪等工具严格施工、复核，允许偏差小于3mm。
219年11月07日3-泡沫砼找坡泡沫砼采用整体浇筑工艺，厚度超过100mm分层施工。
屋面SBS防水卷材节点细部构造施工渗漏控制措施
屋面SBS防水卷材节点细部构造施工渗漏控制措施【摘要】屋面防水是确保工程质量的重要环节，一旦出现渗漏问题，影响人们正常的工作与生活。
sbs高聚物改性沥青防水卷材（sbs卷材）是目前建筑屋面防水工程中应用最广泛的防水产品，其中节点细部构造受温度、变形等外界条件的影响较明显，是防水施工的薄弱环节，如果处理不当，将是造成屋面渗漏的主要原因。
本文将从sbs卷材节点施工方面分析屋面防水渗漏的原因，同时提出相应的控制措施。
【关键词】sbs高聚物改性沥青防水卷材；渗漏；节点细部构造；措施；屋面防水是确保工程质量的重要环节，一旦出现渗漏问题，会在一定程度上降低工程整体结构的稳定性与耐久性，影响人们正常的工作与生活。
sbs高聚物改性沥青防水卷材（sbs卷材）是目前建筑屋面防水工程中应用最广泛的防水产品，其中节点细部构造受温度、变形等外界条件的影响较明显，是防水施工的薄弱环节，如果处理不当，将是造成屋面渗漏的主要原因，在屋面做防水层施工时，必须对这些节点加以认真、小心的处理好。
因此，本文将从sbs卷材节点施工方面分析屋面防水渗漏的原因，同时提出相应的控制措施。
（一）关于sbs防水卷材节点细部构造屋面防水工程节点一般多而复杂，众多的节点包括：1、屋面檐口、天沟、泛水、压顶、女儿墙、山墙等部位，山墙、女儿墙和突出屋面的墙体与防水层相结合的部位； 2、水落口、凸出屋面的烟囱、穿过防水层管道、预埋件、出入孔、地漏、排气管等构筑物、屋面上的设备和屋面的接触细节部位；3、沉降缝、伸缩缝、卷材搭接、分格缝、施工缝等；4、女儿墙的鹰嘴或滴水凹槽，凸出构筑物根部的收口和防水层的收头等；（二）关于sbs防水卷材节点渗漏原因的分析1、天沟、檐沟与屋面的交接处、泛水、阴阳角等部位，由于结构变形，温差变形等因素常会产生的裂缝，天沟、檐沟的混凝土在搁置梁部位均会产生裂缝，裂缝会伸延至檐沟顶部，防水层极易拉裂而引起渗漏。
2、砖砌女儿墙、山墙常因墙面抹灰和压顶开裂出现裂缝，而使雨水从裂缝渗入砖墙，沿砖墙流入室内。
