摩擦式离合器的功用结构以及工作原理
摩擦式离合器的功用
摩擦式离合器的功用摩擦式离合器是一种广泛应用于机械传动系统中的重要部件，其功用主要有以下几个方面。
1．连接和切断动力：摩擦式离合器能够将发动机产生的动力传递到变速器和车轮，使车辆前进或后退。
同时，当驾驶员需要更换挡位或者停车时，摩擦式离合器能够将发动机与变速器断开，切断动力，使车辆停止。
2．平滑启动：摩擦式离合器可以在启动时将发动机与变速器逐渐结合，使车辆平稳启动，避免瞬间的冲击力对车辆和驾驶员的影响。
3．防止传动系统过载：当车辆遇到阻力或行驶困难时，摩擦式离合器能够自动分离，防止因阻力过大导致传动系统过载，从而保护传动系统中的各个部件。
4．实现动力的可调节性：摩擦式离合器可以通过控制踏板的力度来调节动力的传递量，使驾驶员可以根据车辆的行驶状况和需要来调整车速，实现动力的可调节性。
5．改善换挡过程：在换挡过程中，摩擦式离合器可以使变速器和发动机之间的连接逐渐断开，然后再逐渐连接，从而改善换挡过程，使换挡更加顺畅。
6．降低振动和冲击：摩擦式离合器可以吸收发动机运转过程中产生的振动和冲击，从而降低车辆的振动和噪音，提高驾驶的舒适性。
7．实现动力的无级变速：摩擦式离合器可以通过控制踏板的力度来实现动力的无级变速，使车辆在行驶过程中可以根据需要平滑地调整车速，提高车辆的操控性能。
8．防止打滑：摩擦式离合器在结合时能够保证其不打滑，从而保证车辆在行驶过程中的安全性。
9．节能：摩擦式离合器在结合时能够保证发动机与变速器的最佳配合，从而在一定程度上起到节能的作用。
10．过载保护：当传动系统过载时，摩擦式离合器能够自动分离，从而保护传动系统中的各个部件不受损坏。
总之，摩擦式离合器作为机械传动系统中的重要组成部分，具有多种功用，不仅能够连接和切断动力、实现动力的可调节性、改善换挡过程、降低振动和冲击、实现动力的无级变速、防止打滑、节能和过载保护等，还能够提高车辆的操控性能和行驶平顺性，为驾驶员提供更加安全、舒适和便捷的驾驶体验。

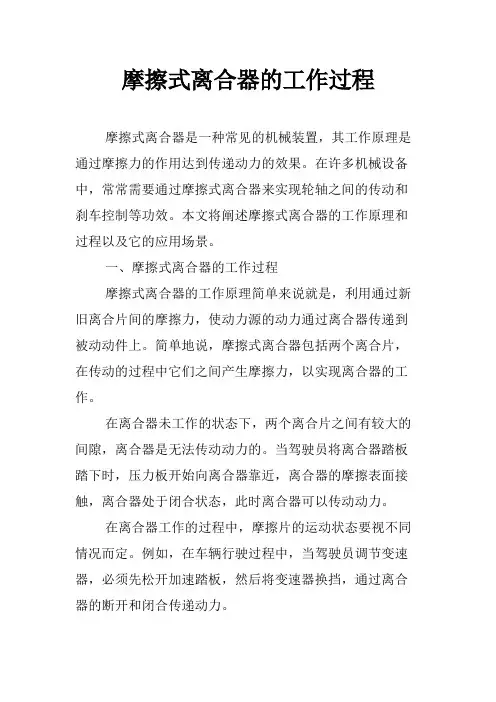

摩擦式离合器的工作过程
摩擦式离合器的工作过程摩擦式离合器是一种常见的机械装置，其工作原理是通过摩擦力的作用达到传递动力的效果。
在许多机械设备中，常常需要通过摩擦式离合器来实现轮轴之间的传动和刹车控制等功效。
本文将阐述摩擦式离合器的工作原理和过程以及它的应用场景。
一、摩擦式离合器的工作过程摩擦式离合器的工作原理简单来说就是，利用通过新旧离合片间的摩擦力，使动力源的动力通过离合器传递到被动动件上。
简单地说，摩擦式离合器包括两个离合片，在传动的过程中它们之间产生摩擦力，以实现离合器的工作。
在离合器未工作的状态下，两个离合片之间有较大的间隙，离合器是无法传动动力的。
当驾驶员将离合器踏板踏下时，压力板开始向离合器靠近，离合器的摩擦表面接触，离合器处于闭合状态，此时离合器可以传动动力。
在离合器工作的过程中，摩擦片的运动状态要视不同情况而定。
例如，在车辆行驶过程中，当驾驶员调节变速器，必须先松开加速踏板，然后将变速器换挡，通过离合器的断开和闭合传递动力。
由于摩擦式离合器的工作原理是依赖于摩擦力的作用，因此，在使用过程中，假如摩擦片摩擦表面上的摩擦片摩擦表面上的摩擦材料已经磨损，必须更换。
否则，离合器将失效，无法实现功效。
二、摩擦式离合器的优缺点摩擦式离合器具有以下优点：首先，摩擦式离合器结构简单，使用方便。
其次，由于安装以后无需经常维护，因此耐用性能优越。
其三，摩擦式离合器使用寿命长，可以满足经常变速传动等多种应用场景的需求。
摩擦式离合器也有一些缺点。
首先，摩擦离合器的消耗速度较快。
其次，由于离合器的工作原理，通过离合器传动动力的要求较高。
另外，当离合器消耗过度或失效时，必须更换，否则将导致机械设备无法正常工作。
三、摩擦式离合器的应用范围在现代机械制造和生产中，摩擦式离合器是经常使用的装置之一，被应用于各种机械设备，例如叉车、汽车、工程机械、水泥搅拌车等。
在这些机械设备中，摩擦式离合器的应用范围非常广泛。
在工业领域，摩擦式离合器用于各种液压传动装置。
摩擦式离合器的功用、结构以及工作原理.
主讲：张波涛
西安汽车科技学院
本节课主要内容
离合器
1、离合器的功用 2、对离合器的要求 3、离合器的类型 4、摩擦式离合器的组成 5、离合器的工作原理 6、离合器的自由间隙
复习提问
1．机械式传动系的主要组成部分？
主要由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴组成。
2、传动系统的布置形式
谢谢，水平有限， 望各位领导、老师 批评指导
主讲：张伦
3.1.2 摩擦式离合器的组成与工作原理
2．离合器的工作原理 （3）接合过程 若要接合离合器，驾驶员应松开离合器踏板， 控制操纵机构使分离轴承和分离叉向后移，压盘 弹簧的张力迫使压盘和从动盘压向飞轮。发动机 转矩再次作用在离合器从动盘摩擦面和带花键的 毂上，从而驱动变速器的输入轴。 在离合器接合过程中，摩擦面间存在一定的 打滑，直到离合器完全接合为止。
1）发动机前置后轮驱动(FR)
2）发动机前置前轮驱动(FF)
a)发动机纵向布置
b)发动机横向布置
复习提问
3．发动机中置后轮驱动(MR)
4．发动机后置后轮驱动(RR)
5．四轮驱动(4WD)
新授内容
3.1.1 离合器的功用、要求及类型
1.离合器的功用 （1）保证汽车平稳起步； （2）保证传动系平顺换档； （3）防止传动系过载。
新授内容
3.1.2 摩擦式离合器的组成与工作原理
1．摩擦式离合器的组成
离合器由主动部分、从动部分、压紧装置、分 离机构和操纵机构五部分组成。主从动部分和压 紧机构是保证离合器处于接合状态并能传递动力 的基本结构。而分离机构和操纵机构主要是使离 合器分离的装置。
操纵机构
新授内容
离合器的结构和工作原理
活动一 离合器的结构和工作原理
分离过程——（膜片弹簧离合器）当踩下离合器踏板时，分离轴承左移压下 膜片弹簧（膜片弹簧这时起杠杆的作用），压盘向右移动（主、从动部分分 开），这时从动盘没有被压紧在飞轮和压盘上不能传递摩擦力，离合器分离 （动力传递中断），发动机的动力无法通过变速器输入轴传递给变速器。
2、保证换档工作平顺：起步或者换挡时，暂时切断发动机与传动系统的联系， 便于发动机的起动（降低起动力矩）和变速器的换挡（减轻或消除换挡冲击 ）。
3、防止传动系过载：在汽车紧急制动时，当载荷过大，离合器会自动打滑，从 而达到保护发动机的作用。
4、传递扭矩: 在汽车机械式传动系中，发动机转矩是利用离合器的摩擦力矩传 递给变速器和传动系统的.
汽车底盘构造与维修
离合器的结构和工作原理
南充数控工程学校 孙文扬
活动一 离合器的结构和工作原理
项目二 离合器的结构与检修
知识目标： １、 熟知离合器的作用、工作原理； ２、 掌握离合器的工作过程。 能力目标： １、 会进行离合器的维护； ２、 能检修离合器总成。
活动一 离合器的结构和工作原理
离合器端盖是通过传动片来驱动压盘）
传动（传力）片
活动一 离合器的结构和工作原理
下面图中哪些零件属于主动部分？传力（传动）片在什么部位？
21
4
7
6
5
1、3-铆钉；2-传动片；4-支承环；5-膜片弹簧；6-支承铆钉；7-压盘；8-离合器盖
活动一 离合器的结构和工作原理
2、从动部分
（1）、作用：将主动部分的动力传递给变速器的输入轴
分离杠杆是操纵 离合器的一个主 要零件，分离杠 杆外端与压盘铰 接，中部通过铰 接支撑在离合器 盖上，内端和分 离轴承接触（分 离时），分离轴 承和分离套筒装 成一体，松套在 从动轴的轴套上 ，可做轴向移动 。分离拨叉中部 支撑在飞轮壳上 ，并通过拉杆和 踏板连接。
课题离合器的结构和工作原理
课题2.2 离合器的结构和工作原理 学习目标鉴定标准 教学建议1. 掌握摩擦离合器的基本组成和工作原理2. 掌握膜片弹簧离合器构造、拆装、检修应知：摩擦离合器的基本组成和工作原理 应会：膜片弹簧离合器拆装、调整、检修 建议：采用实物、图片、多媒体教学相结合的教学方式一、摩擦离合器的基本组成和工作原理1．基本组成摩擦离合器由主动部分、从动部分、压紧机构和操纵机构四部分组成，如图2－1所示。
图2－1 摩擦离合器的基本组成示意图1－曲轴 2－从动轴（变速器一轴） 3－从动盘 4－飞轮 5－压盘 6－离合器盖 7－分离杠杆 8、10、15－回位弹簧 9－分离轴承和分离套筒 11－分离叉 12－离合器踏板 13－分离拉杆 14－分离拉杆调节叉 16－压紧弹簧 17－从动盘摩擦片 18－轴承 主动部分包括飞轮、离合器盖和压盘。
离合器盖用螺栓固定在飞轮上，压盘后端圆周上的凸台伸入离合器盖的窗口中，并可沿窗口轴向移动。
这样，当发动机转动，动力便经飞轮、离合器盖传到压盘，并一起转动。
从动部分包括从动盘和从动轴。
从动盘带有双面的摩擦衬片，离合器正常接合时分别与飞轮和压盘相接触；从动盘通过花键毂装在从动轴的花键上，从动轴是手动变速器的输入轴（一轴），其前端通过轴承支承在曲轴后端的中心孔中，后端支承在变速器壳体上。
压紧机构由若干根沿圆周均匀布置的压紧弹簧，它们装在压盘与离合器盖之间，用来将压盘和从动盘压向飞轮，使飞轮、从动盘和压盘三者压紧在一起。
操纵机构包括离合器踏板、分离拉杆、调节叉、分离叉、分离套筒、分离轴承、分离杠杆、回位弹簧等组成。
操作：观看某离合器的实物或模型。
2．工作原理1) 接合状态离合器在接合状态下，操纵机构各部件在回位弹簧的作用下回到图2－1所示的各自位置，分离杠杆内端与分离轴承之间保持有一定的间隙压紧弹簧将飞轮、从动盘和压盘三者压紧在一起，发动机的转矩经过飞轮及压盘通过从动盘两摩擦面的摩擦作用传给从动盘，在由从动轴输入变速器。
车床摩擦离合器的工作原理
车床摩擦离合器的工作原理
车床摩擦离合器是一种常见的离合器类型，其工作原理基于摩擦转矩的产生。
在车床摩擦离合器中，有两个接触面，分别为驱动端和从动端。
驱动端与发动机的输出轴相连，而从动端则与车床主轴相连。
在离合器开始工作时，当发动机输出的转矩传递到驱动端时，由于两个接触面之间存在压力，所以这个转矩会被传递到从动端。
在离合器工作时，首先通过离合器的操作杆或者其他装置，使离合器压盘与摩擦盘分离。
当离合器压盘与摩擦盘分离时，两个接触面之间的压力会减小，从而减小了传递到从动端的转矩。
当离合器压盘与摩擦盘接触时，由于摩擦盘表面的摩擦系数较大，所以在两个接触面之间产生了摩擦力。
这个摩擦力会将转矩传递到从动端，从而使车床主轴开始运转。
当需要停止车床主轴运转时，可以通过离合器的操作杆或其他装置，使离合器压盘与摩擦盘分离。
这样一来，两个接触面之间的压力减小，摩擦力也减小，从而停止了传递到从动端的转矩。
总的来说，车床摩擦离合器通过控制接触面之间的接触情况，来控制转矩的传递和停止。
这样可以实现车床主轴的启动和停止，从而达到控制车床工作的目的。
说明多盘式摩擦离合器的结构特点和工作原理
多盘式摩擦离合器是一种常见的机械传动装置，它通过摩擦作用来实现动力的传递和断开。
在机械设备中，多盘式摩擦离合器的应用非常广泛，比如汽车、摩托车、工程机械等。
它具有结构紧凑、工作平稳可靠、耐久性好等特点，因此备受制造业和工程界的青睐。
一、多盘式摩擦离合器的结构特点1. 主要由多片摩擦片、摩擦副壳体、压盖、压板、弹簧、液压缸等组成。
2. 多片摩擦片又被称为摩擦片、副离合器盘、摩擦片组成的摩擦副是实现离合器启闭的主要部件。
根据不同的摩擦副材料，摩擦片的种类包括有机摩擦片、金属摩擦片和半金属摩擦片。
3. 摩擦副壳体是夹在两片摩擦片间，与摩擦片一起涂有摩擦材料的壳体，用来实现摩擦接触和传递转矩的装置。
4. 压盖则是用于夹紧和释放多片摩擦片的部件，它在离合器工作时通过液压或者机械传动，使摩擦片产生摩擦，从而实现离合器的启闭。
在脚踏离合器中，踏板与压盖相连，焦割离合器时，通过踏板踩踏压盖，将离合器摩擦片夹紧到动力传动系统主机。
5. 压板则是离合器上拉离合叉的传动零件，上拉离合叉推动压板，以达到拖动离合器的目的。
6. 弹簧是用来保持离合器上盖在其分离圈定位置的外力。
当踏行踏板时进行离合操作时，利用离合器压盖受所述弹簧大圈分离，使车辆断开传力，这也就是离合器断开的原理。
二、多盘式摩擦离合器的工作原理1. 当离合器踏板未踩下时，压盖通过弹簧压紧摩擦片，摩擦片与副壳体之间利用弹簧压力, 产生摩擦力,使驱动盘与从动盘结合，动力传递。
离合器工作时，摩擦副中的主副摩擦片的额彼此摩擦、卡紧、转速全部相衬同步运转，进行以安新达到巩共转速的工装,不能独立变速，变矩 ,但与主机之间的联结不可随意断开。
2. 当踏板踏下时，压盖向上移动，摩擦片之间失去夹紧力，从而使摩擦片与副壳体分离。
这样主动圈内和从动圈连切断力转，车辆断开了动力传动系统，达到变速、变矩的目的。
3. 当变速要求较高，摩擦片的单位接触压力可通过提高压盖及压板位移量有一定关系，策略调节，确保与主机可以保证所转速运转特等。
摩擦式膜片弹簧离合器的结构组成
摩擦式膜片弹簧离合器的结构组成
摩擦式膜片弹簧离合器是一种常见的离合器类型，其结构组成主要包括以下几个部分：
1. 飞轮：飞轮是发动机的旋转惯量，也是离合器的工作基础。
离合器的主要作用就是将发动机的动力传递到变速器中，而飞轮则是连接发动机和离合器的重要部件。
2. 离合器盘：离合器盘是连接飞轮和变速器的部件，其表面涂有摩擦材料，可以通过与压盘的压力来实现离合和联合。
3. 压盘：压盘是离合器的压力来源，它通过离合器的离合机构来控制离合器盘的离合和联合。
压盘通过离合器的操作杆或液压缸来实现压力的调节。
4. 膜片弹簧：膜片弹簧是离合器的核心部件，它通过弹性变形来调节离合器的压力。
膜片弹簧的结构与传统的螺旋弹簧不同，它是一种弯曲的薄板状弹簧，可以承受更大的压力和变形。
5. 释放轴承：释放轴承是离合器的重要部件之一，它通过离合器的操作杆或液压缸来控制离合器盘的离合和联合。
释放轴承通常采用滚珠轴承或推力轴承，可以承受较大的压力和转矩。
6. 操作杆或液压缸：操作杆或液压缸是离合器的控制部件，通过操作杆或液压缸来控制离合器的离合和联合。
操作杆通常采用机械式控制，液压缸则采用液压式控制，可以实现更加精准的操作。
以上就是摩擦式膜片弹簧离合器的结构组成，每个部件都承担着重要的作用，共同构成了离合器的工作原理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
总结
• 本节课主要讲述
1、离合器的功用 2、对离合器的要求 3、离合器的类型 4、摩擦式离合器的组成 5、离合器的工作原理 6、离合器的自由间隙
• 本节课要求
1、掌握离合器的功用 2、掌握离合器工作原理 3、掌握离合器的自由间隙的定义
作业
• 离合器的功用是什么？ • 讲述离合器的分离与结合的工作过程？ • 什么是离合器的自由行程？
（2）分离过程
踏下踏板时，离合器分 泵向前移动带动分离叉向前 移动，分离叉内端则通过分 离轴承推动分离杠杆内端向 前移动，分离杠杆外端依靠 安装在离合器盖上的支点拉 动压盘向后移动，使其在进 一步压缩压紧弹簧的同时， 解除对从动盘的压力。于是 离合器的主动部分处于分离 状态而中断动力的传递。
新授内容
谢谢，水平有限， 望各位领导、老师 批评指导
主讲：张伦
1）发动机前置后轮驱动(FR)
2）发动机前置前轮驱动(FF)
a)发动机纵向布置
b)发动机横向布置
复习提问
3．发动机中置后轮驱动(MR)
4．发动机后置后轮驱动(RR)
5．四轮驱动(4WD)
新授Байду номын сангаас容
3.1.1 离合器的功用、要求及类型
1.离合器的功用 （1）保证汽车平稳起步； （2）保证传动系平顺换档； （3）防止传动系过载。
3.1.2 摩擦式离合器的组成与工作原理
2．离合器的工作原理 （3）接合过程 若要接合离合器，驾驶员应松开离合器踏板， 控制操纵机构使分离轴承和分离叉向后移，压盘 弹簧的张力迫使压盘和从动盘压向飞轮。发动机 转矩再次作用在离合器从动盘摩擦面和带花键的 毂上，从而驱动变速器的输入轴。 在离合器接合过程中，摩擦面间存在一定的 打滑，直到离合器完全接合为止。
新授内容
3.1.2 摩擦式离合器的组成与工作原理
1．摩擦式离合器的组成
离合器的主动部分主要包 括飞轮、离合器盖和压盘。 离合器的从动部分包括从 动盘和从动轴。 离合器的压紧装置由压紧 弹簧组成。 离合器的分离机构由分离 杠杆、分离轴承和分离套 筒、分离叉等组成。 离合器的操纵机构由离合 器踏板到分离杆（或离合 器分泵）之间的一系列零 件组成。
新授内容
3.1.2摩擦式离合器的组成与工作原理
2．离合器的工作原理 （1）接合状态 离合器接合状态 时，压紧弹簧将压盘、 飞轮及从动盘互相压 紧。发动机转矩经飞 轮及压盘通过摩擦面 的摩擦力矩传递到从 动盘，再经变速器输 入轴向传动系输入。
新授内容
3.1.2 摩擦式离合器的组成与工作原理
2．离合器的工作原理
新授内容
3.1.1 离合器的功用、要求及类型 2．对离合器的要求
1) 保证可靠地传递发动机的最大转矩又能防止传动 系过载。 2) 接合时应平顺柔和，保证汽车平稳起步，减少冲 击。 3) 分离时应迅速彻底，保证变速器换档平顺和发动 机起动顺利。 4) 旋转部分的平衡性好，且从动部分的转动惯量小。 5) 具有良好的通风散热能力，防止离合器温度过高。 6) 操纵轻便，以减轻驾驶员的疲劳。
3．离合器的类型 目前汽车多采用摩擦式离合器，主要根据以下方式进行分类： （1）按其从动盘的数目不同，分为单盘式、双盘式和多盘式。 （2）按压紧弹簧的形式分，主要有周布弹簧式和膜片弹簧式。
新授内容
（3）按操纵方式不同，可分为机械操纵式、液压操纵式和气动操纵式等
机 械 式 操 纵 机 构
液 压 式 操 纵 机 构
离合器工作原理
主讲：张波涛
西安汽车科技学院
本节课主要内容
离合器
1、离合器的功用 2、对离合器的要求 3、离合器的类型 4、摩擦式离合器的组成 5、离合器的工作原理 6、离合器的自由间隙
复习提问
1．机械式传动系的主要组成部分？
主要由离合器，手动变速器，万向传动装置，主减速器及差速器，半轴组成。
2、传动系统的布置形式
新授内容
3.1.3离合器的自由间隙与踏板的自由行程
离合器处于正常接合状态时，在 分离杠杆内端与分离轴承之间所 预留的间隙，即为离合器的自由 间隙。其作用是防止从动盘摩擦 片磨损变薄厚压盘不能前移而造 成离合器打滑。 为消除离合器自由间隙及机件弹 性变形所需的离合器踏板行程， 称为离合器踏板的自由行程。其 大小可以调整。
新授内容
3.1.2 摩擦式离合器的组成与工作原理
1．摩擦式离合器的组成
离合器由主动部分、从动部分、压紧装置、分 离机构和操纵机构五部分组成。主从动部分和压 紧机构是保证离合器处于接合状态并能传递动力 的基本结构。而分离机构和操纵机构主要是使离 合器分离的装置。
操纵机构
新授内容
3.1.1 离合器的功用、要求及类型
