干货 化工厂常见的十四种设备结构及原理动态图解

干货化工厂常见的十四种设备结构及原理动态图解小7：本次为大家简单介绍一下化工企业常用的各种设备，动态图解结构及工作原理等信息。本次整理了十四种，以后进行分类全面讲解！

特别鸣谢：

中山大学动态图制作

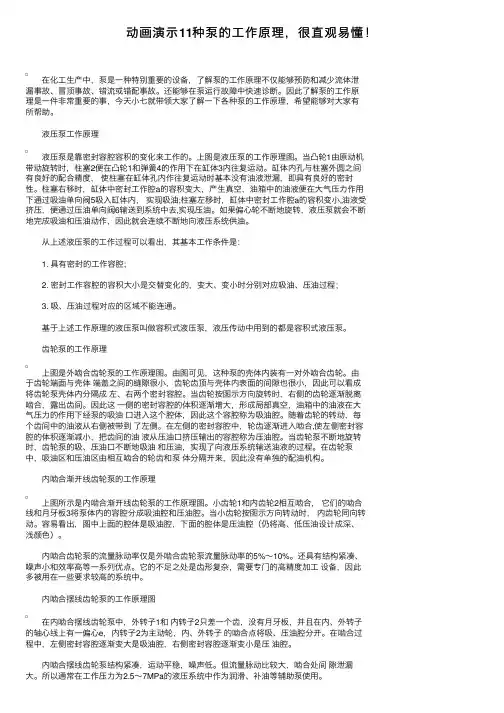

一、泵设备

泵是输送液体或使液体增压的机械。它将原动机的机械能或其他外部能量传送给液体，使液体能量增加。泵主要用来输送水、油、酸碱液、乳化液、悬乳液和液态金属等液体，也可输送液、气混合物及含悬浮固体物的液体。应用领域在化工和石油部门的生产中，原料、半成品和成品大多是液体，而将原料制成半成品和成品，需要经过复杂的工艺过程，泵在这些过程中起到了输送液体和提供化学反应的压力流量的作用，此外，在很多装置中还用泵来调节温度。

在矿业和冶金工业中，泵也是使用最多的设备。矿井需要用泵排水，在选矿、冶炼和轧制过程中，需用泵来供水等。

在电力部门，核电站需要核主泵、二级泵、三级泵、热电厂需要大量的锅炉给水泵、冷凝水泵、循环水泵和灰渣泵等。

选型原则

1．使所选泵的型式和性能符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2．必须满足介质特性的要求。对输送易燃、易爆有毒或贵重介质的泵，要求轴封可靠或采用无泄漏泵，如磁力驱动泵、隔膜泵、屏蔽泵对输送腐蚀性介质的泵，要求对流部件采用耐腐蚀性材料。

对输送含固体颗粒介质的泵，要求对流部件采用耐磨材料，必要时轴封用采用清洁液体冲洗。

3．机械方面可靠性高、噪声低、振动小。

4．经济上要综合考虑到设备费、运转费、维修费和管理费的总成本最低。

5．离心泵具有转速高、体积小、重量轻、效率高、流量大、结构简单、输液无脉动、性能平稳、容易操作和维修方便等特点。二、除尘设备，是指把粉尘从烟气中分离出来的设备，也叫除尘器。大家都有戴口罩的经历，口罩就是一种简易的过滤除尘设备。除尘设备的除尘机理很简单，它与口罩的除尘机理一样，是通过滤材料对烟气中飞灰颗粒的机械拦截来实现的。

但除此之外，先收到的飞灰颗粒在滤料表面还形成了一层稳定的稠密的灰层（一般称为滤饼或滤床），它又起到了很好的过滤作用，特别是用编制布做滤袋的除尘设备，这层滤床起到了主要的过滤作用。

功能特点：

除尘设备是利用井下的除尘水管和压风管路，在水中加入一定的添加剂，引入风压，通过专用设备，完成吸料---混料---发泡等一系列工艺流程，产生泡沫，通过分配器、喷头支架组件喷洒至尘源上。泡沫通过良好的覆盖、湿润、黏附等方式作用于粉尘，有效地降低采掘面上的粉尘浓度，极大地改善了采掘工作面的工作环境，提高井下作业人员的工作效率，有效降低采掘一线职工尘肺病的发病率。

三、萃取设备是一类用于萃取操作的传质设备，能够实现料液所含组分的完善分离。萃取设备可按结构分为混合澄清器、萃取塔和离心萃取机。萃取设备又称萃取器，一类用于萃取操作的传质设备，能够使萃取剂与料液良好接触，实现料液所含组分的完善分离，有分级接触和微分接触两类。在萃取设备中，通常是一相呈液滴状态分散于另一相中，很少用液膜状态分散的。应用：

简单，处理能力大，有相当高的分离效能，广泛应用于石油炼制工业和石油化工中。

四、阀门是在流体系统中，用来控制流体的方向、压力、流量的装置是使配管和设备内的介质（液体、气体、粉末）流动或停止并能控制其流量的装置。阀门是管路流体输送系统中控制部件，它是用来改变通路断面和介质流动

方向，具有导流、截止、节流、止回、分流或溢流卸压等功能。用于流体控制的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格繁多，阀门的公称通径从极微小的仪表阀大至通径达10m的工业管路用阀。可用于控制水、蒸汽、油品、气体、泥浆、各种腐蚀性介质、液态金属和放射性流体等各种类型流体地流动，阀门的工作压力可从

0.0013MPa到1000MPa的超高压，工作温度从-270℃的超低温到1430℃的高温。阀门的控制可采用多种传动方式，如手动、电动、液动、气动、涡轮、电磁动、电磁液动、电液动、气液动、正齿轮、伞齿轮驱动等；可以在压力、温度或其它形式传感信号的作用下，按预定的要求动作，或者不依赖传感信号而进行简单的开启或关闭，阀门依靠驱动或自动机构使启闭件作升降、滑移、旋摆或回转运动，从而改变其流道面积的大小以实现其控制功能。

五、反应釜

反应釜的广义理解即有物理或化学反应的容器，通过对容器的结构设计与参数配置，实现工艺要求的加热、蒸发、冷却及低高速的混配功能。反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品，用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器，例如反应器、反应锅、分解锅、聚合釜等；

反应釜是综合反应容器，根据反应条件对反应釜结构功能及配置附件的设计。从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤，对反应过程中的温度、压力、力学控制（搅拌、鼓风等）、反应物/产物浓度等重要参数进行严格的调控。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成。相应配套的辅助设备：

分馏柱、冷凝器、分水器、收集罐、过滤器等。六、风机

风机是我国对气体压缩和气体输送机械的习惯简称，通常所说的风机包括：

通风机，鼓风机，风力发电机。气体压缩和气体输送机械是把旋转的机械能转换为气体压力能和动能，并将气体输送出去的机械。风机的主要结构部件

是叶轮、机壳、进风口、支架、电机、皮带轮、联轴器、消音器、传动件（轴承）等。应用领域：

风机主要应用于冶金、石化、电力、城市轨道交通、纺织、船舶等国民经济各领域以及各种场所的通风换气。除传统应用领域外，在煤矸石综合利用、新型干法熟料技改、冶金工业的节能及资源综合利用等20多个潜在的市场领域仍将有较大的发展前景。

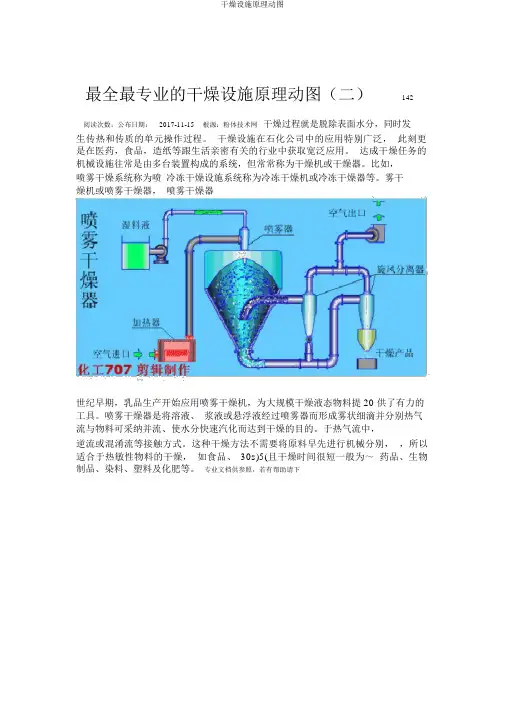

七、干燥设备

干燥设备又称干燥器和干燥机。用于进行干燥操作的设备，通过加热使物料中的湿分（一般指水分或其他可挥发性液体成分）汽化逸出，以获得规定含湿量的固体物料。干燥的目的是为了物料使用或进一步加工的需要。如木材在制作木模、木器前的干燥可以防止制品变形，陶瓷坯料在煅烧两款干燥设备前的干燥可以防止成品龟裂。另外干燥后的物料也便于运输和贮存，如将收获的粮食干燥到一定湿含量以下，以防霉变。由于自然干燥远不能满足生产发展的需要，各种机械化干燥器越来越广泛地得到应用。应用领域：

石油及化学工业:

聚合、缩合、蒸馏、熔融、脱水、强制保温。

油脂工业:

脂肪酸蒸馏、油脂分解、浓缩、酯化、真空脱臭。

合成纤维工业:

聚合、熔融、纺丝、延伸、干燥。

塑料及橡胶工业:

热压、压延、挤压、硫化成型。

筑路工业:

沥青熔化、保温其它行业等。八、管道

管道是用管子、管子联接件和阀门等联接成的用于输送气体、液体或带固体颗粒的流体的装置。通常，流体经鼓风机、压缩机、泵和锅炉等增压后，从管道的高压处流向低压处，也可利用流体自身的压力或重力输送。管道的用途很广泛，主要用在给水、排水、供热、供煤气、长距离输送石油和天然气、农业灌溉、水力工程和各种工业装置中。特性及优势：

极高的耐磨特性、极高的耐冲击性、耐腐蚀性、良好的自润性、对生物无毒性、独特的耐低温性、不易结垢性、寿命长、安装简便、其他特性。

九、过滤设备是指用来进行过滤的机械设备或者装置，是工业生产中常见的通用设备。过滤设备总体分为真空和加压两类，真空类常用的有转筒、圆盘、水平带式等，加压类常用的有压滤、压榨、动态过滤和旋转型等。多介质过滤器也称机械杂质过滤器，是水质预处理的主要设备之一。

根据水质的情况采用相应的设计方案，以高效去除水体中的悬浮物、胶体、泥沙、粘土、腐殖物、颗粒物等杂质，降低水的浊度，达到水质澄清的目的。全自动过滤器主要用于净化水用途，可用于工业、农业、电力、电子、医药、食品、印染、建筑、钢铁、冶金、造纸，煤矿，游泳池，景观，绿化等各行各业的水过滤、水处理、水改造特别是对水质要求较高的微滤领域，全自动过滤器有很多功能可去除水中泥沙、粘土、铁锈、悬浮物、藻类、生物粘泥、腐蚀产物、大分子细菌、有机物及其它微小颗粒等杂质，达到水质净化的目的。

十、换热器

换热器是将热流体的部分热量传递给冷流体的设备，又称热交换器。换热器是实现化工生产过程中热量交换和传递不可缺少的设备。在石油、化工、轻工、制药、能源等工业生产中，常常用作把低温流体加热或者把高温流体冷却，把液体汽化成蒸汽或者把蒸汽冷凝成液体。换热器既可是一种单元设备，如加热器、冷却器和凝汽器等；也可是某一工艺设备的组成部分，如氨合成塔内的换热器。换热器是化工生产中重要的单元设备，根据统计，热交换器的吨位约占整个工艺设备的20%有的甚至高达30%，占有非常重要的地位。换热器是一种在不同温度的两种或两种以上流体间实现物料之间热量传递的节能设备，是使热量由较高的流体传递给温度较低的流体，使流体温度达到流程规定

的指标，以满足过程工艺条件的需要，同时也提高能源利用率的主要设备之一。换热器行业涉及暖通、压力容器、中水处理设备等近30多种产业，相互形成产业链条。

十一、精馏设备

精馏设备是精馏操作所用的设备，主要包括精馏塔及再沸器和冷凝器。在塔体不同高度上设置出料口，可以得到组成不同的产品，这称为侧线出料。石油炼制工业中的常压塔和减压塔，就是通过侧线出料得到不同产品的实例。精馏塔：

完成精馏操作的主体设备。

再沸器：

用以将塔底液体部分汽化后送回精馏塔，使塔内汽液两相间的接触传质得以进行。

冷凝器：

用以将塔顶蒸气冷凝成液体，部分冷凝液作塔顶产品，其余作回流液返回塔顶，使塔内汽液两相间的接触传质得以进行。

十二、压缩机

压缩机：

将低压气体提升为高压气体的一种从动的流体机械，是制冷系统的心脏。它从吸气管吸入低温低压的制冷剂气体，通过电机运转带动活塞对其进行压缩后，向排气管排出高温高压的制冷剂气体，为制冷循环提供动力，从而实现压缩→冷凝（放热）→膨胀→蒸发(吸热)的制冷循环。

压缩机分活塞压缩机，螺杆压缩机，离心压缩机，直线压缩机等。活塞压缩机一般由壳体、电动机、缸体、活塞、控制设备(启动器和热保护器)及冷却系统组成。冷却方式有油冷和风冷，自然冷却三种。直线压缩机没有轴，没有缸体、密封和散热结构，采用磁悬浮原理和螺旋环流体力学结构，对气体进行压缩，为制冷提供动力。

应用：

发展节能产品、节能技术、节能工艺；发展少污染、无污染、低排放产品和工艺；促进低碳发展、循环经济；减少资源消耗、节约资源；保护生态。

十三、仪表

仪器及仪表通常指一些用于科学研究或技术测量的，一般来说专用于一个目的的设备或装置。一般来说仪器是比较复杂的，由多个部件组成的。大多数仪器被用来做一定的操作过程，但也有只用来做测量的仪器。一般在科学研究的实验室里、在医学研究和实践中仪器是必不可少的。应用领域：

仪器仪表应用领域广泛，覆盖了工业、农业、交通、科技、环保、国防、文教卫生、人民生活等各方面，在国民经济建设各行各业的运行过程中承担着把关者和指导者的任务。由于其地位特殊、作用大，对国民经济有巨大倍增和拉动作用，有着良好的市场需求和巨大的发展潜力。

十四、蒸发结晶设备是制药、化工工艺中一个常用操作单元，十分普遍的应用在几乎所有的结晶性药物的生产工序之中。当前企业普遍使用的蒸发结晶设备主要有蒸发结晶机组碳钢、不锈钢等金属材料难以耐受含氯离子溶液的腐蚀,目前工业材料中能耐受的只有金属钛,但金属钛的价格非常昂贵,在化工设备制造行业不能得到广泛的运用.蒸发结晶设备是用于精细化工生产的设备。如:

氯化钠、苯丙铵酸、硫酸钠、氯化铵、甘铵酸；氯化钡。
