配电网规划的主要原则
国家电网公司配电网规划管理规定
国家电网公司配电网规划管理规定第一章总则第一条为加强国家电网公司（以下简称“公司”）配电网规划管理，明确职责划分，优化业务流程,规范工作内容，促进信息化应用，强化检查考核,提高配电网规划管理水平和工作质量,依据《国家电网公司“三集五大”体系建设实施方案》、《“三集五大”体系机构设置补充方案》，制定本办法。
第二条本办法所称的配电网规划管理，主要包括：配电网规划管理的职责、管理活动的内容与方法、检查与考核、报告与记录等.第三条本办法适用于公司总部,省（自治区、直辖市）电力公司（以下简称“省公司”），地市（区、州）供电公司（以下简称“地市供电企业"），县（市、区)供电公司（以下简称“县供电企业"）,国网经研院、中国电科院等有关直属单位，省经研院、地市经研所等省公司、地市供电企业层面支撑实施单位。
第二章职责分工第一节公司各级单位归口管理部门第四条国网发展部是公司配电网规划的归口管理部门,履行以下职责:（一）按照国家、行业相关标准要求，组织制定和修编公司配电网规划技术标准和规章制度并组织实施。
（二）指导、监督、考核省公司配电网规划管理工作，协调解决配电网规划管理中的重大问题.（三）确定配电网规划边界条件,并统一组织公司配电网规划的启动、编制、评审和实施。
（四）批复省公司配电网规划。
（五）组织编制公司配电网规划报告，并将其纳入公司电网发展总体规划报告。
(六）组织开展配电网规划重大专题研究。
（七)组织开展公司配电网规划的技术交流与培训。
（八)负责公司配电网规划信息系统建设与应用的组织管理。
第五条省公司发展部是本单位配电网规划的归口管理部门，履行以下职责：（一）组织贯彻公司总部有关配电网规划技术标准和规章制度，并组织所属单位具体实施.(二）提出本省配电网规划发展目标。
（三）组织编制本省110(66）千伏及以下电网规划并初审.（四）组织评审地市供电企业35千伏及以下电网规划。
（五)分解批复地市供电企业35千伏及以下电网规划，并督促实施与考核.(六）协调各地区配电网规划与主网架规划相互衔接。
浅谈中低压配电网规划方法
浅谈中低压配电网规划方法随着我国经济的不断发展和城市化进程的加快，中低压配电网的规划建设越来越受到重视。
怎样合理规划中低压配电网，成为了电力行业和城市规划部门面临的重要课题。
本文将就中低压配电网的规划方法进行简要探讨。
一、中低压配电网的规划原则1.可靠性原则。
中低压配电网是城市电力系统的重要组成部分，其可靠性对城市的供电质量和供电安全具有重要影响。
在中低压配电网的规划中，要根据城市的发展需求和用电负荷的增长趋势，合理确定供电可靠性指标，采取合理的技术措施和设备配置，确保配电网的可靠供电。
2.经济性原则。
中低压配电网的规划建设需要投入巨大的资金，因此在规划中应该尽量降低成本，提高投资效益。
合理选择设备配置和技术方案，采用节能、环保的新技术和设备，降低建设和运行成本，提高能源利用效率，实现经济可持续发展。
3.灵活性原则。
随着城市的发展和用电负荷的变化，中低压配电网的规划需要具有一定的灵活性，能够随时根据需求进行调整和扩建。
规划中要考虑未来城市的发展规划，合理预留配电设备的安装空间和技术改造的余地，确保中低压配电网能够适应未来的需求变化。
1.确定用电负荷。
中低压配电网的规划需要充分了解城市的用电负荷情况，包括各类用户的用电需求、用电负荷的分布和变化趋势等。
通过对用电负荷的调研分析，可以对中低压配电网的规模和结构进行合理确定。
2.制定规划方案。
根据城市的规划布局和用电负荷的情况，制定中低压配电网的规划方案，包括配电变压器的选址、配电线路的走向和接线方式、设备的配置和技术方案等。
规划方案要综合考虑城市发展的需要、现有设备的技术状况、经济成本和环境影响等因素，保证规划的科学合理。
3.技术经济分析。
制定中低压配电网的规划方案后，需要进行技术经济分析，评估规划方案的可行性和投资效益。
对规划方案的建设投资、运行成本、设备寿命和维护费用等进行综合考量，分析规划方案的经济效益和社会效益，最终确定最佳的规划方案。
4.规划实施。
浙江省城市城镇和农村配电网规划设计导则
浙江省城市城镇和农村配电网规划设计导则一、导言配电网是电力系统的最末端，也是供电保障的最后一道防线，对于城市、城镇和农村的供电质量和供电可靠性起着至关重要的作用。
为了实现供电可靠、高效、安全、环保的目标，浙江省提出了城市、城镇和农村配电网规划设计导则，指导各级电力公司和建设单位进行配电网规划设计。
二、总体要求1.供电可靠性：确保供电质量可靠稳定，降低停电次数和停电时长，提高供电可用率。
2.供电安全：保证供电过程中的人员安全和设备安全，防止事故的发生。
3.供电高效：提高配电网的传输效率和消耗效率，降低输配电损耗，增加供电效益。
4.供电环保：减少配电网对环境的负面影响，推广清洁能源的应用，实现绿色供电。
三、规划设计原则1.优先满足居民生活用电需求：根据不同地域的居民用电需求和发展趋势，合理规划供电能力，确保居民的基本用电需求得到满足。
2.优先满足农村发展需求：在城市和城镇的配电网规划设计中，要优先考虑农村地区的供电需求，规划建设适宜的配电网，提高农村电网覆盖率和供电可靠性。
3.提高配电网运行效率：合理选择配电设备和布局方式，优化供电网络结构，减少输配电损耗，提高供电效率。
4.加强供电保障能力：提高配电网供电容量，增加备用供电设备，建立应急保障机制，保证供电安全、可靠。
5.推广智能配电技术：利用信息化技术和智能设备，实现配电网的自动化、智能化、可调控化，提高供电效率和供电质量。
6.强化环境保护意识：减少配电网对环境的污染和破坏，推广清洁能源的利用，提高配电网的环保性能。
7.跨区域协调发展：在城市、城镇和农村配电网规划设计中，要考虑各地区的发展需求，实现资源共享、互补发展，提高整体供电能力。
四、具体要求1.城市配电网规划设计：（1）根据城市用电负荷情况，合理规划配电网的输配电设备容量和布局，确保供电质量和供电可靠性。
（2）加强城市配网自动化、智能化建设，提高供电效率和安全性。
（3）优先满足居民用电需求，建设高稳定供电区域，提高供电可用率。
《配电网规划设计技术导则及编制说明》

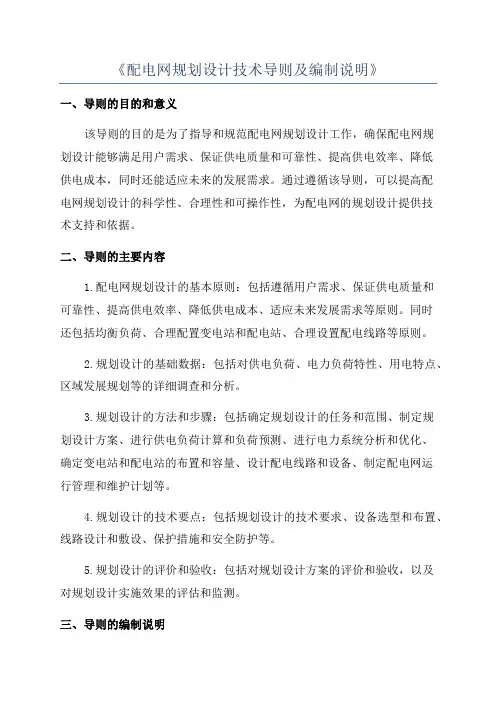

《配电网规划设计技术导则及编制说明》一、导则的目的和意义该导则的目的是为了指导和规范配电网规划设计工作，确保配电网规划设计能够满足用户需求、保证供电质量和可靠性、提高供电效率、降低供电成本，同时还能适应未来的发展需求。
通过遵循该导则，可以提高配电网规划设计的科学性、合理性和可操作性，为配电网的规划设计提供技术支持和依据。
二、导则的主要内容1.配电网规划设计的基本原则：包括遵循用户需求、保证供电质量和可靠性、提高供电效率、降低供电成本、适应未来发展需求等原则。
同时还包括均衡负荷、合理配置变电站和配电站、合理设置配电线路等原则。
2.规划设计的基础数据：包括对供电负荷、电力负荷特性、用电特点、区域发展规划等的详细调查和分析。
3.规划设计的方法和步骤：包括确定规划设计的任务和范围、制定规划设计方案、进行供电负荷计算和负荷预测、进行电力系统分析和优化、确定变电站和配电站的布置和容量、设计配电线路和设备、制定配电网运行管理和维护计划等。
4.规划设计的技术要点：包括规划设计的技术要求、设备选型和布置、线路设计和敷设、保护措施和安全防护等。
5.规划设计的评价和验收：包括对规划设计方案的评价和验收，以及对规划设计实施效果的评估和监测。
三、导则的编制说明该导则的编制应遵循以下原则：1.科学性和先进性：导则的内容应基于科学理论和技术方法，具有一定的先进性和前瞻性，能够适应未来发展需求。
2.可操作性和可实施性：导则的内容应具有可操作性，能够指导和规范实际的配电网规划设计工作，能够在实践中得到有效应用。
3.规范性和统一性：导则的内容应具有规范性，能够统一配电网规划设计的基本标准和要求，避免因个人因素导致的差异。
4.综合性和全面性：导则的内容应涵盖配电网规划设计的各个方面，包括技术、经济、环境等因素的综合考虑。
5.可更新性和动态性：导则应具有一定的更新和修订机制，能够随着技术进步和规划设计实践的发展而不断完善和更新。
总结起来，《配电网规划设计技术导则及编制说明》是一份为了规范和指导配电网规划设计工作的技术导则，内容包括基本原则、基础数据、方法和步骤、技术要点、评价和验收等，编制该导则应遵循科学性、先进性、可操作性、规范性、综合性、可更新性等原则。
基于供电可靠性的配电网规划目标及原则

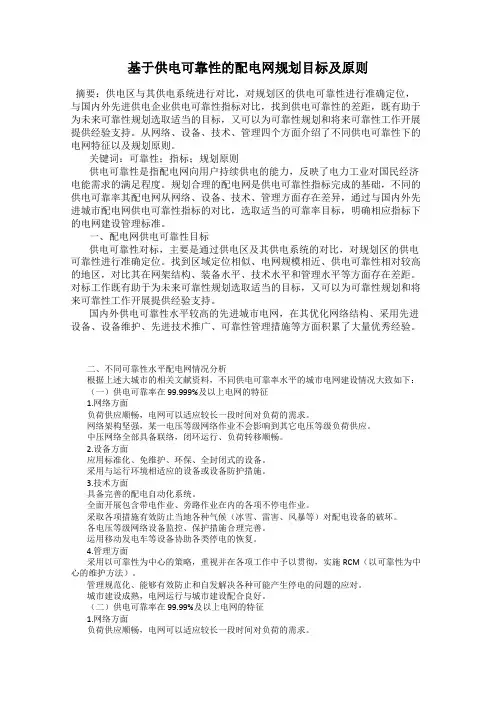

基于供电可靠性的配电网规划目标及原则摘要：供电区与其供电系统进行对比，对规划区的供电可靠性进行准确定位，与国内外先进供电企业供电可靠性指标对比，找到供电可靠性的差距，既有助于为未来可靠性规划选取适当的目标，又可以为可靠性规划和将来可靠性工作开展提供经验支持。
从网络、设备、技术、管理四个方面介绍了不同供电可靠性下的电网特征以及规划原则。
关键词：可靠性；指标；规划原则供电可靠性是指配电网向用户持续供电的能力，反映了电力工业对国民经济电能需求的满足程度。
规划合理的配电网是供电可靠性指标完成的基础，不同的供电可靠率其配电网从网络、设备、技术、管理方面存在差异，通过与国内外先进城市配电网供电可靠性指标的对比，选取适当的可靠率目标，明确相应指标下的电网建设管理标准。
一、配电网供电可靠性目标供电可靠性对标，主要是通过供电区及其供电系统的对比，对规划区的供电可靠性进行准确定位。
找到区域定位相似、电网规模相近、供电可靠性相对较高的地区，对比其在网架结构、装备水平、技术水平和管理水平等方面存在差距。
对标工作既有助于为未来可靠性规划选取适当的目标，又可以为可靠性规划和将来可靠性工作开展提供经验支持。
国内外供电可靠性水平较高的先进城市电网，在其优化网络结构、采用先进设备、设备维护、先进技术推广、可靠性管理措施等方面积累了大量优秀经验。
二、不同可靠性水平配电网情况分析根据上述大城市的相关文献资料，不同供电可靠率水平的城市电网建设情况大致如下：（一）供电可靠率在99.999%及以上电网的特征1.网络方面负荷供应顺畅，电网可以适应较长一段时间对负荷的需求。
网络架构坚强，某一电压等级网络作业不会影响到其它电压等级负荷供应。
中压网络全部具备联络，闭环运行、负荷转移顺畅。
2.设备方面应用标准化、免维护、环保、全封闭式的设备。
采用与运行环境相适应的设备或设备防护措施。
3.技术方面具备完善的配电自动化系统。
全面开展包含带电作业、旁路作业在内的各项不停电作业。
配电自动化系统规划建设原则
配电自动化系统规划建设原则一、总体原则配电自动化系统规划建设需满足以下十大总体原则：1）配电自动化建设与改造宜以提升配网生产管理水平和提高供电可靠性为目标，以配电配网调度和配电网的生产指挥为应用主体，以挖掘资源和整合信息为重要手段，以强化配电自动化项目管理和实用化应用为抓手，提升配电自动化实用化应用水平，实现对配电网的监视和控制，满足与相关应用系统的信息交互、共享和综合应用需求。
2）配电自动化建设与改造应满足相关国际、行业、企业标准及相关技术规范要求；按照“统筹考虑、全面规划、分析现状、优化设计、因地制宜、分步实施、信息共享、增强效益、充分利用、适当改造、上级重视、专业协作”的总体原则进行规划设计和建设。
3）配网自动化建设与改造必须针对具体供电企业的实际情况而有所区别，不能简单地完全套用单一模式，应在全面评估实施区域的供电可靠性指标、配电网架特点、配电设备及自动化系统现状的基础上，合理选择简易型、实用型、标准型、集成型和智能型等不同类型的配电自动化实现方式；不同实现方式可以在同一地区的不同区域并存。
4）配电自动化宜结合配电网一次网架的建设与改造进行，避免仅为实施配电自动化而对配电一次网架进行大规模改造；配电自动化改造按照设备全寿命周期管理要求，应选择模块化、少维护、低功耗的设备，通过继承或适当改造，充分利用原有一次设备、配电主站、配电终端、配电子站和通信通道等资源，对新上系统和设备应考虑先进、可靠、经济、实用的方针，注重性价比；配电网规划应考虑配电自动化建设和改造需求。
5）配电自动化系统的应用尤其应注重实用化要求，通过与相关应用系统信息交互与服务共享，实现功能扩展和综合应用；应根据实际需要设计功能要求以降低运维的难度和工作量，尽量扩大覆盖范围以实现规模效益；应根据实施区域特点和相关应用系统的实际情况，分步实现配电自动化系统的主要应用功能。
6）配电自动化系统的设计应满足扩展性、延伸性、兼容性和可靠性要求，首先是要做好规划，在充分调研和论证的基础上，摸清本企业配网的信息资源，重点设计和解决好DMS/SCADA和GIS之间的关联，尤其是在系统对外接口、信息交换机制、图/模/库建立及转换上要考虑周密，解决好实时应用和管理应用的关系，采取有效技术措施实现配电自动化系统与相关系统数据信息的交互、集成、共享和综合应用，减少功能交叉和冗余，避免重复投资。
配电网系统规划设计遵循的基本原则和发展应用
配电网系统规划设计遵循的基本原则和发展应用发布时间：2021-04-28T10:56:07.353Z 来源：《电力设备》2020年第33期作者：邓皓[导读] 摘要：配电网系统规划设计，首先，要保障配电网与输电网协调发展，确保配电网系统与输电系统的安全性、可靠性；保障电网输送的经济性、节能性，全方位、立体化地保障用户的用电需要，以便实现电网和经济的同步良性发展。
（国网南昌市青山湖区供电公司江西南昌 330029）摘要：配电网系统规划设计，首先，要保障配电网与输电网协调发展，确保配电网系统与输电系统的安全性、可靠性；保障电网输送的经济性、节能性，全方位、立体化地保障用户的用电需要，以便实现电网和经济的同步良性发展。
基于此，现就配电网系统规划设计遵循的基本发展应用作如下探讨。
关键词：配电网系统规划设计；存在问题与缺点；基本原则；发展应用；现阶段，配电网系统的合理规划对于促进配电网系统的快速发展具有至关重要的作用，因此，科学地规划配电网系统能实现电力供应的高效率。
电网规划设计其根本是为实现科学的电网投资资源的配置，以确保配电网系统在近期、中期、远期均达到全方位发展，实现配电网系统的低成本、高质量、低损耗、高效率的运行。
1传统的配电网系统规划设计应用缺点1.1技术设备未更新换代。
技术设备是配电网规划设计必不可少的工具。
若行业技术装备性能差，不但影响配电网规划设计进度，还会影响整个配电网规划质量。
从当前情况分析，行业使用的技术设备存在一定问题，比如，一部分工作人员认为，维修保养技术设备必然需要投入大量的人力、物力、财力，未指派专人维修这些电力技术设备；此外，一些行业缺少与之相适应的设备检修制度，更未按时维修养护技术设备。
致使行业技术设备老化严重，又未及时更新换代，导致技术设备实用价值大打折扣，在支撑规划设计的实际工作中明显不足。
1.2 技术人员专业素质有待提高现阶段正在积极将智能电网运用到电力技术和配电网系统规划设计中，不但需要引入和使用先进技术和设备，而且更需要与之相适应专业技术水平高的人才队伍。
配电网规划的主要原则
配电网规划得主要原则城市电网规划以城市总体发展规划为依据,强调其整体及长期得合理性与适应性。
一些影响整个电网结构得技术原则,如电压等级、可靠性、变压器负载率、变电所最佳容量、一次接线方式与电网允许短路容量等,都应遵循既定“原则”,同时在具体条件下应有适当得灵活性。
因为我国城市规模与经济发展程度相差悬殊,情况各有不同,另外,技术原则本身也受时间、地域、社会经济、科学文化与电力工业状况诸因素得影响与制约,所以,要强调“原则”,但要把“原则”瞧成随时代而进步、发展得结果。
这点应就是讨论下面各条原则得出发点、一、城市电网电压等级目前,我国省会城市与沿海大中城市基本上已建成2２0kV超高压外环网或双网,经过多年得改造,基本上形成了２20/1１0(6６)／１0/０、38kV或２20/３5/１０/0。
38kV四级输配电压,一般称22０kＶ为送电电压,11０、６６、35ｋＶ为高压配电电压,１0ｋV为中压配电电压,38０/２２0V为低压配电电压。
各级电压电网得功能因城市规模不同而异。
电压等级就是根据技术经济综合论证确定得,它与国家得经济发展,尤其就是电气设备制造技术水平密切相关、由于城市经济得迅速发展,电力负荷大幅度上升,有得城市负荷密度已达3~4万kW／kｍ2,个别小区高达几十万kW/km2。
所以,增大配电网容量就是目前城网得突出任务,其中提高城网配电电压成为大家关注得问题。
尽量简化城网得变压层次,有利于提高电网运行得经济效益与可靠性、同一电网各级电压要匹配合理,相邻两级电压差不应太小,此外还要考虑变压器容量大小得协调,以免上一级变电站因容量太大而使低压侧出线多而发生困难。
二、供电配电系统得可靠性供、配电可靠性就是指对用户连续供电得可靠程度。
在城网规划中,应从满足电网供电安全准则与满足用户用电要求两方面来考核、(1)我国规定城市配电网必须满足“Ｎ- 1"准则,具体就是指:○１高压变电所中失去任一回进线或一组降压变压器时,必须保证向下一级配电网供电;错误!高压配电网中一条架空线或一条电缆,变电所中一组降压变压器发生故障停运时,在正常情况下,除故障外处不停电,不得发生电压过低,不允许设备过负荷,在计划停运情况下,又发生故障停运时,允许部分停电,但应在规定时间内恢复供电;○３低压电网中当一台变压器或电网发生故障时,允许部分停电,但应尽快将完好得区段在规定时间内切换至邻近电网恢复供电、(2)对满足用户用电程度得规定就是:○1两回路供电得用户,失去一回路后,应不停电;错误!三回路供电得用户,失去一回路后,应不停电,再失去一回路后,应满足50％～７0%用电;错误!一回路与多回路供电得用户电源全停电时,恢复供电得目标时间为一回路故障处理时间;错误!开环网络中得用户,环网故障时需通过电网操作恢复供电得,其目标时间为操作所需时间。
