变电站工程施工作业指导书
******电力工程有限公司变电站工程施工作业指导目录一、工程概况及特点 (2)1.1工程概况 (2)1.2工程特点 (2)二、施工现场组织机构 (2)2.1公司对现场的保障作用 (2)2.2工程主要负责人简介 (2)2.3各部门主要职责 (3)2.4施工现场工程管理 (4)三、施工现场平面布置图 (5)3.1施工现场总平面布置图 (5)3.2施工平面布置说明 (5)四、施工方案 (6)4.1施工准备 (6)4.2主要工序和特殊工序施工方法 (8)4.3工程成本的控制措施 (9)4.4加强现场安全、质量管理 (9)五、工期及施工进度计划 (10)5.1工期规划及要求 (10)5.2保证工期的主要措施 (10)5.3主要安装设备供应计划表 (10)六、质量目标、质量保证体系及技术组织措施 (12)6.1质量目标 (12)6.2质量管理组织机构及主要职责 (12)6.3质量管理的措施 (13)6.4质量管理及检验的标准 (14)七、安全目标、安全保证体系及技术组织措施 (15)7.1安全管理目标 (15)7.2安全管理组织机构及主要职责 (15)7.3安全管理制度及办法 (16)7.4本工程安全薄弱环节相应安全技术措施 (16)7.5消防管理 (17)八、境保护及文明施工 (18)8.1环境保护 (18)8.2加强施工管理，严格保护环境 (18)8.3文明施工的目标、组织机构和实施方案 (18)8.4文明施工考核、管理办法 (18)九、计划、统计和信息管理 (18)9.1目标 (19)9.2计划、统计报表的编制与传递 (19)9.3信息管理 (19)一、工程概况及特点1.1工程概况1.1.1工程简述按具体工程描述●建设单位：●设计单位：●监理单位：●承包单位：●总工期：二、施工现场组织机构2.1公司对现场的保障作用我公司将本工程列为2003年度输变电生产计划中的重点项目，将实行项目管理，成立变电项目组部,项目部的工作既能得到后方各职能部门的支持，同时又充分发挥项目组织的横向优势。
项目经理部下设工程施工部、管理部等两个部门，在项目经理直接领导下开展工作，对项目工程实行全方位、全过程的管理。
我公司拟组建本工程的项目经理部，于2003年2月10日正式开工，2003年3月27日完工为了确保本工程按照工程项目管理的科学规律进行有效地计划、组织、协调控制，保障本工程的工期、安全、质量和成本得到有效的控制，首先公司将挑选高素质的项目管理人员组成本项目经理部；项目经理、项目总工程师拥有丰富的现场施工经验，熟悉项目管理业务，具备很强的组织能力、应变能力和决策能力；项目经理部管理人员具有丰富的专业知识，熟练掌握项目管理理论，可以说本项目经理部配备了精干的管理人员，是一个能独立作战、高效运转的团体；同时，公司在施工机具、车辆、和资金的使用等方面将对本项目经理部实行优先保证：其次，公司要求各职能科室对现场施工动态及时了解并快速反应；并且，在工程施工管理上，我公司将全面贯彻电力公司和建设单位的指示精神，严格执行公司质量体系文件和各项规章制度，从严从细管理，竭诚为业主服务，确保工程施工顺利进行。
2.2工程主要负责人简介2.2.1项目经理2.2.2项目总工2.3各部门主要职责2.3.1项目经理2.3.1.1认真贯彻国家和上级的有关方针、政策、法规及公司的各项规章制度。
2.3.1.2自觉维护项目法人及职工的权益，确保项目法人的要求和公司下达的各项经济技术指标的全面完成。
2.3.1.3科学组织和调配参加工程施工的人、财、物资源，保证工程进度按计划完成。
2.3.1.4对本工程的安全、质量、进度、文明施工负全责，贯彻上级有关制度、法规和条例，组织制定和执行保障施工顺利进行的措施。
2.3.1.5协调各部门之间的关系，做好人员、机具和材料的供应工作，及时解决施工中出现的问题。
2.3.1.6组织制定项目经理部各类管理人员职责、权限和各项规章制度，搞好与公司各职能部门的业务联系和经济往来。
2.3.1.7定期向公司领导汇报工作，定期与业主单位等相关单位联系，协同解决工程中出现的问题。
2.3.2项目总工程师2.3.2.1领导和组织施工组织设计和施工技术准备工作计划的编制。
2.3.2.2执行国家有关施工技术政策和上级颁发的有关技术规程、规范和各项技术管理制度。
2.3.2.3认真贯彻上级对工程质量的有关法规和制度，贯彻公司正在执行的IS09002标准和程序文件，对工程质量在技术上负全面责任，经常深入现场检查和指导工作。
2.3.2.4主持技术会议，负责解决施工中的技术问题，审批施工技术措施。
2.3.2.5定期与建设单位保持联系，协同解决工程中出现的问题。
2.3.3工程施工部2.3.3.1负责安全、技术、质量及施工工作。
2.3.3.2编制施工组织设计和各种施工技术措施。
2.3.3.3解决施工中出现的技术难题。
2.3.3.4参加安全质量检查，消除安全、质量隐患。
2.3.3.5定期检查安全和质量，对安全、质量问题及时进行整改。
2.3.3.6负责进行安全、质量学习宣传工作，并对施工人员进行考试。
2.4施工现场工程管理2.4.1根据施工队历年安全、质量、施工效率情况确定施工队。
2.4.2在项目经理、项目总工的领导下，由生产部会同各部门、施工队长、技术员、质检员、安全员等组成技术、质量、安全、进度管理系统，并确保各系统的有效运行；2.4.3本工程严格按我公司质量手册、程序文件和作业指导书等质量体系文件进行管理，严格遵循设计图纸、项目法人关于本工程的规定、国家的各项法律制度、规范规程及本公司制定的管理制度，形成文件化、规范化、制度化的管理体系，确保本工程施工现场工程管理有效进行；2.4.4实行目标管理，由公司与项目部、项目部与施工队签订质量、安全、进度目标责任书，将质量、安全、进度目标（指标）分解到各级部门、各分部分项工程，对各目标确定责任人，按施工阶段对目标定期进行检查、评价，并建立奖惩机制，将目标责任与经济责任相结合；2.4.5编制完善的施工组织方案、施工技术措施，配备充足、良好的工机具，加强材料管理，确保施工的顺利进行；三、施工现场总平面布置图3.1 施工现场总平面布置图(见附图——具体工程图)3.2施工平面布置说明3.2.1施工机构驻地：按工程具体情况而定3.2.2 临时水源：按工程具体情况而定3.2.3 临时电源：按工程具体情况而定四、施工方案4.1施工准备4.1.1施工技术准备4.1.1.1熟悉由项目法人和设计单位提供的初步设计、施工图设计等技术文件，书面提出施工图审查意见；针对工程特点，收集相关资料，组织人员培训。
4.1.1.2结合有关资料和现场实际情况，编制施工组织设计，经公司批准后报业主单位审查。
4.1.1.3各种技术措施中均包含质量保证措施和安全保证措施，由质量、安监专责工程师负责并会签，经项目总工或公司总工审批后执行；对主要工序和特殊工序编制施工技术措施、调试计划和调试大纲，由公司批准后，报业单位审查。
4.1.1.4根据施工图，提出本工程设备及主要材料供应计划。
4.1.2施工场地、生活设施、通讯设施、材料等4.1.2.1施工场地的准备●施工总平面布置图规划修建临时设施；●保障进场道路畅通；●施工场地布置应满足安全文明施工的要求；4.1.2.2材料供应●现场材料管理、仓库管理按照“明确标识，妥善保管，建立台帐，严格收发，记录齐全，规范管理”进行，并及时做好报表。
●所有材料进场，均按照公司进货检验程序要求，对照验收标准进行检验验收，并要求提供完整的产品合格证、材质证明书、试验报告等，及时报请并配合业主工程师进行抽检复验；按品种规格进行标识、保管，发现不合格品应即标识隔离和处置，切实把好材料质量关。
●搞好所有材料的安全、优质、及时供应，以保证施工进度需要。
4.1.3施工力量的配置4.1.3.1施工组织项目经理部根据项目法人关于本工程工期的要求和公司生产计划的安排，针对变电所施工的特点，充分考虑本工程的工程量、施工难度、气候环境等情况，结合我公司多年变电施工的经验，应用P3网络计划技术对施工力量的组织进行了科学合理的测算，计划投入个土建施工队（技工人，普工人）个电气安装队（技工人，普工人），个电气调试队（技普工人）。
4.1.3.2技术力量工程施工部设部长人，安全、质量专责工程师各人；管理部设部长人，计划、财会各人。
4.1.4施工机具安排根据我公司近期施工情况、本工程工程量和施工进度计划，编制本工程施工机具使用计划，并在开工前对公司库存工机具进行检查、试机、检修、保养及补充，确保施工机具数量齐全、状态良好，各种施工机具在相应的分部工程计划。
开工前2天运至工地。
本工程主要施工机具表见下表(按工程具体情况定)。
主要施工机具及试验设备配置表4.1.5施工管理准备工作我公司签订工程承包合同后，将根据业主单位的要求，积极组织、有序安排发下工作：4.1.5.1成立项目经理部，配备管理人员，制订项目经理部各项管理制度；4.1.5.2组织现场施工调查，联系准备建设场地；4.1.5.3编写施工组织设计、施工技术措施、施工材料表等施工技术资料；4.1.5.4组织施工培训，进行施工技术交底；4.1.5.5作好自购材料的采购加工；作好工机具的检查、检修、保养及配备工作；4.1.5.6组织施工机具进场，进行施工现场准备，使现场具备施工条件，以便正进场施工；同时，提交申请开工报告，特批准后正式进行施工。
4.2主要工序和特殊工序施工方法4.2.1主要工序的施工方法4.2.1.1单位工程定位放线平面放线：●熟悉施工平面图及单位工程施工图.●根据场内主控制点计算出放线数据.●绘出定值、放线图。
●复核计算数据。
●复核测设结果。
●测设引桩。
基槽高度抄平：●为控制基槽的开挖深度，当基槽快挖到槽底设计标高时，应用水准仪在槽壁上测设一些水平的小竹钉，使竹钉的上表面离槽底的设计标高为一固证值。
●每个独立基础的坑内不小于两个标高桩。
4.2.1.2基槽（坑）开挖●使用机械化施工。
下水管道、水池、油池及构、支架基础等土方开挖工程将采取反铲挖掘机施工，汽运配合出土，人工只修整边坡及底坑，以提高工效，加快施工进度。
●采取排洪措施，场地排水采取疏导的办法。
基槽周围堆土形成挡水土墙防止基坑积水。
●采取必要防雨措施。
●根据旋工图和施工验收规范组织施工，槽内浮土、积水、淤泥、杂物等应清除干净，浇筑混凝土和回填土前应作好隐蔽工程记录并通过验收。
4.2.1.3模板及支撑●模板材料：条形基础、梁、柱模板采用标准组合钢模，杯形基础杯口模板采用定型钢模板，箱形基础、板墙采用胶木大模板及异形钢模。
●模板支撑材料：碗扣式脚手架用于顶板、楼板施工，普通钢管脚手架用于其它部位模板支撑和防护架。
110KV变电站控制电缆敷设作业指导书
茌平新城110kV变电站控制电缆敷设作业指导书编制：日期：审核：日期：批准：日期：施工单位：日期：一、施工准备1、工器具准备电缆放线架、钢锯、电缆剪断钳、兆欧表、对讲机、塑料编带、塑料胶带、绑线、记号笔、打号机（线号管）、打牌机、尼龙绳、尼龙扎带、热缩管、热缩枪、压线钳、线鼻子、接地软线（做屏蔽）、万用表、剥线钳、斜口钳、尖嘴钳、壁纸刀、螺丝刀、打火机、手套、急救箱等。
“可做表说明”2、技术准备（1）熟悉就地设备、控制盘柜的安装位置、电缆沟走向。
（2）核对接线图纸和电缆清册，并与相关专业人员进行图纸会审。
（3）对电缆敷设路径进行二次设计，编制电缆敷设清单。
核对电缆规格、型号、数量与电缆清单相符。
（4）敷设前应按设计和实际路径计算每根电缆的长度，合理安排每盘电缆。
二、施工方法及要求1、电缆运输及现场存放根据现场情况，规划好电缆盘存放场所，一方面要考虑不影响交通，另一方面要选择易于放线的位置，电缆盘在现场应摆放整齐。
2、电缆敷设前应完成的工作电缆敷设要专人负责，严格过程控制。
敷设前，应检查电缆型号、规格等应符合设计，对电缆进行外观检查及绝缘电阻测量，并做好记录，合格后方可施放。
3、敷设通道应畅通并验收合格检查敷设路线是否明确，有无堵塞或不便通行的地方。
检查电缆两端的设备是否就位，位置是否正确，并预先编号以利施工。
4、电缆敷设的工艺要求（1）动力电缆、控制电缆与信号电缆应分层敷设。
自上而下的排列顺序为：35kV电力电缆、10kV电力电缆、照明电缆、直流电缆、控制电缆、通讯及屏蔽电缆。
敷设后应根据需要留出一定的备用长度（2）尽量同一方向电缆一次敷设完毕，对不能一次敷设的电缆，给其留出适当的位置，以便以后敷设。
（3）在敷设过程中注意转弯部分，应配备有经验的电缆工，一根电缆敷设完，在转角处每根电缆要一致地相互平行转弯，即整理、绑扎、挂牌，以保证敷设整齐、美观、正确。
（4）在十字交叉处，要力求把分向一边的电缆一次进行敷设，另一边再作一次敷设，使交叉处只成两层交压，以求美观，沿竖井敷设时使电缆交叉尽量集中在底部。

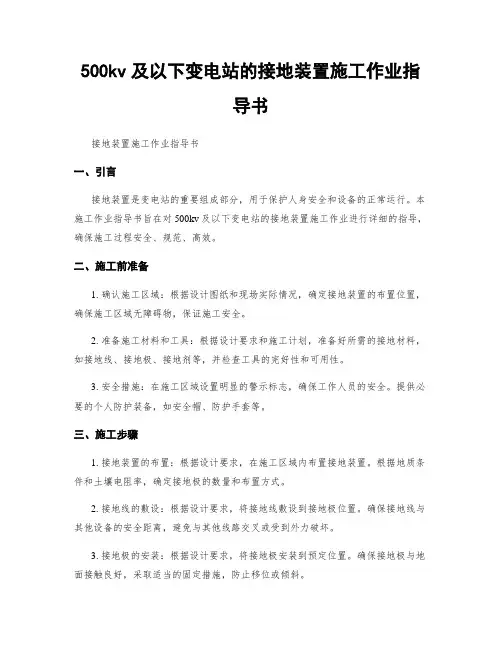

500kv及以下变电站的接地装置施工作业指导书
500kv及以下变电站的接地装置施工作业指导书接地装置施工作业指导书一、引言接地装置是变电站的重要组成部分，用于保护人身安全和设备的正常运行。
本施工作业指导书旨在对500kv及以下变电站的接地装置施工作业进行详细的指导，确保施工过程安全、规范、高效。
二、施工前准备1. 确认施工区域：根据设计图纸和现场实际情况，确定接地装置的布置位置，确保施工区域无障碍物，保证施工安全。
2. 准备施工材料和工具：根据设计要求和施工计划，准备好所需的接地材料，如接地线、接地极、接地剂等，并检查工具的完好性和可用性。
3. 安全措施：在施工区域设置明显的警示标志，确保工作人员的安全。
提供必要的个人防护装备，如安全帽、防护手套等。
三、施工步骤1. 接地装置的布置：根据设计要求，在施工区域内布置接地装置。
根据地质条件和土壤电阻率，确定接地极的数量和布置方式。
2. 接地线的敷设：根据设计要求，将接地线敷设到接地极位置。
确保接地线与其他设备的安全距离，避免与其他线路交叉或受到外力破坏。
3. 接地极的安装：根据设计要求，将接地极安装到预定位置。
确保接地极与地面接触良好，采取适当的固定措施，防止移位或倾斜。
4. 接地剂的施工：根据设计要求，将接地剂填充到接地极周围。
确保接地剂均匀分布，并按照设计要求进行压实，提高接地效果。
5. 接地系统的连接：将接地线与其他设备进行连接，确保接地系统的连续性。
使用合适的接地夹和连接器，确保连接牢固可靠。
四、施工质量控制1. 施工过程中的检查：在施工过程中，定期检查接地装置的施工质量。
包括接地极的安装质量、接地线的敷设质量、接地剂的填充质量等。
如发现问题及时进行整改。
2. 施工结束后的检测：在施工完成后，进行接地系统的检测。
使用专业的接地测试仪器，测量接地电阻和接地系统的连续性，确保接地装置符合设计要求。
3. 施工记录和档案管理：对施工过程中的检查、测试结果进行详细记录，并建立相关档案。
包括施工记录、检测报告、设计图纸等。
10kV箱式变电站、环网柜、电缆分接箱安装作业指导书
⑷指示灯指示正常
⑸断路器及隔离开关分合到位
⑹所有手动操作不应少于5次
损坏设备
保证电器正常，合、分机构运动灵活、可靠，无卡滞及操作力过大现象
11.
现场工作结束、清理工作现场
⑴工作负责人应会同工作人员仔细检查、清点材料和工具，现场应无遗留物
⑵填写安装记录
⑶工作结束，工作负责人应向运行人员详细进行现场交代设备安装情况、已经解决和未解决的问题及缺陷、注意事项等
所需工具、器材
名称
数量
名称
数量
吊车
1台
发电机
1台
吊具
1套
个人工具
5套
电焊机
1台
锯弓
1把
三相电源电缆盘
1盘
接地电阻测试仪
1套
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1.
准备工作
⑴工作前认真阅读图纸、安装规程
⑵分析工作过程中的危险点
⑶准备需要用的设备、工具及消耗材料
⑷带齐个人防护用具
⑸明确现场应做的安全措施
工作前未进行认真的准备，未进行危险点分析
工作前进行认真的准备，每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项
2.
做安全措施
⑴开工前，应备齐施工图纸
⑵开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配，安全措施、危险点
3.
设备安装前土建基础的检查、验收
⑷全体工作人员撤离工作地点，无遗留物件
⑸所有设备、工具、消耗材料、仪器及图纸、资料清点带回
⑺箱（柜）体底加垫铁时，不可将手深入底部，防止压手
施工组织设计范本-220千伏变电站工程照明工程作业指导书
AREV 版次签名日期签名日期签名日期MODI.修改STATUS状态编写AUTH审核CHKD BY批准APP,D BY送变电工程公司POWER TRANSMISSION＆SUBSTATION ENGINEERING CO.文件号DOCUMENT NO.GPEC/PTC/WLB/OG/020密级N照明工程作业指导书220千伏变电站工程目录1．工程概况 (3)2．设计概述 (3)3．塑料管、槽板敷设工程 (4)4．管内穿线、槽板配线工程 (5)5．电气照明器具及配电箱安装 (6)6．质量控制 (9)7．主要安全技术措施 (9)一、工程概况220kV**变电站工程位于广东省东莞市凤岗镇凤平路旁，站内东西长210m，南北宽135m。
站内主要建筑物有主控楼一座，建筑面积637.1m2,配电楼二座,建筑面积合共约1548m2。
本站的照明工作包括：一、配电楼、主控楼里面的各种照明、空调、抽风机、插座及检修箱等的安装施工；二、全站的户外照明及检修箱等的安装施工。
三、直流事故照明的施工。
二、设计概述：2.1电源电压、配电箱布置及电源引入方式2.1.1全站户内外正常照明供电电源为AC380/220伏，各配电箱均有AC380/220伏电源配置。
正常照明设备额定电压为AC220伏。
配电箱电源进线引入方式利用电缆沟或穿管埋地引入。
2.1.2全站事故照明电源采用DC110V。
2.2导线选型及敷设方式2.2.1电源线选用ZRVV22—0.6/1.0kV阻燃铠装电力电缆，户内配电线选用BVV—0.5kV铜芯聚氯乙烯绝缘聚氯乙烯护套电线。
户内导线敷设方式采用线槽明敷设,户外电缆沿电缆沟或穿管埋地敷设。
2.2.2照明施工应和土建施工密切配合，预留好有关孔洞及埋管。
2.3接地接零系统由于站用变低压侧中性点为直接接地，故本站照明系统接地、接零均采用TN系统。
2.3.1从全站照明系统图中可知，负荷电源干线均采用三相四线制，所以电缆受端的配电箱应采用TN-C系统，即工做零线（N）和保护零线（PE）共用；2.3.2当负荷端装有漏电开关或单相负荷装设双极开关时，即采用TN-S系统，即工作零线（N）和保护零线（PE）分开。
变电站安全作业指导书
变电站安全作业指导书
一、作业前
1.变电站值班人员必须按照国家有关规定经专门的安全作业培训，取得特种作业操作资格证书后，方可上岗。
2、变电站值班人员要熟悉供电系统设备设施性能，并进行停送电前检查工作。
3、值班人员正确穿戴好劳动防护用品，严禁任意少穿缺穿劳动防护用品。
4. 值班人员作业前应认真查阅交接记录，确认无问题后方能进行作业。
5、值班人员要先检查本岗位涉及的危险源，危险源处于受控状态方可开车。
6、值班人员在进行班前安全讲话时，将班前的各种自查情况进行汇报，班长通过自查情况布置当天的工作及安全注意事项。
二、作业中
1.值班人员正确使用各种劳动防护用品和职业健康安全防护设备设施。
2、遵守配电值班员安全技术操作规程。
3、没有特种作业操作资格证书的人员不能单独作业。
4、各台设备要专人负责，其他人员不得随意使用。
5、发现紧急情况应立即停止作业，查明情况并得到妥善解
决后方能恢复作业。
三、作业后
1、值班人员在交接班中，把上一班如有存在问题如实汇报给下一班，确保安全运行。
3、作业完成后要做到“六不走”：
a、设备不擦洗保养好不走；
b、地面环境卫生不打扫干净不走；
c、不交接好班、工件不摆放整齐不走；
d、工具不清点摆放好不走；
e、记录不好不走；
f、当班出现的毛病不解决、不落实好责任不走。
变电站建(构)筑物混凝土施工作业指导书
×××光伏发电项目升压站建（构）筑物混凝土施工作业指导书批准：审核：编写：×××有限公司2020 年 09 月 05 日目录第一章适用范围 (1)第二章编制依据 (1)第三章作业前应做的准备及必须具备的条件 (1)第四章作业程序、方法、内容 (1)第五章作业结果的检查验收和应达到的标准要求. (2)第六章施工注意事项 (2)第七章职业健康安全与环境管理 (5)第一章适用范围本作业指导书，适用于现场制备的普通混凝土工程。
第二章编制依据《建筑工程施工质量验收规范》；《电力建设安全健康与环境管理工作规定》；《电力建设安全工作规程》（变电所部分）。
第三章作业前应做的准备及必须具备的条件1 参加作业人员的资格及要求（包括人员等级及数量、人员考核、人员责任和权限）。
2 作业所需工机具及仪器、仪表和准确度的要求。
3 作业原材料及半成品质量要求3.1 现场混凝土采用商品混凝土3.2 作业环境应达到的条件。
3.3 基础工程应先将基坑内积水抽干或排除，坑内浮土，淤泥和杂物要清理干净。
3.4 墙、柱、梁等模板内的木碎、杂物清除干净，模板缝隙应严密不漏浆。
3.5 复核模板、支柱、预埋件、管线钢筋等符合施工方案和设计图纸并办理隐蔽验收手续。
3.6 脚手架架设要符合安全规定。
3.7 振动器经试运转符合使用要求。
第四章作业程序、方法、内容1 清理：浇筑前应将模板内的杂物及钢筋上的油污清除干净，并检查钢筋水泥砂浆垫块是否垫好，柱子模板的扫除口应在清除杂物及积水后再封闭。
2 混凝土运输：泵送混凝土时必须保证混凝土泵连续工作。
3 混凝土浇筑与振捣：混凝土的自由倾落高度不得超过2m，浇筑混凝土时应分段分层连续进行，分层浇筑高度为振捣器作用部分长度的1.25倍；使用插入式振捣器应快插慢拔插点要均匀排列，逐点移动，做到均匀振实；移动间距不大于振捣棒作用半径的1.5倍，振捣上层时应插入下层50mm，以消除两层间的部分边缘，浇筑混凝土应连续进行。
变电站室外给排水安装施工作业指导书
目录一、工程概况-------------------------------------------------------1二、施工工序总体安排-----------------------------------------------2三、主要施工方案---------------------------------------------------2四、质量标准及检验要求---------------------------------------------7五、安全措施-------------------------------------------------------8六、文明施工、环境保护及成品保护措施-------------------------------9七、编制依据-------------------------------------------------------9八、工器具配备表---------------------------------------------------10一、工程概况A. 站区概况:站址位于黑龙江省勃利县长兴乡长发村北约2.5km, 距西方向勃利县城40km, 距东南方向七台河市中心约20km。
地理位置位于北纬45°54.920´、东京130°49.490´, 自然地面高程为229.0m~213.0m。
距南侧鹤大公路支线约1.6m, 交通方便。
所有施工机械设备均可直接进入施工区。
站址地形为山地, 地势较高, 满足百年一遇洪水位。
地域开阔, 500kV和220kV出线比较方便。
B. 地质概况：a) 根据《中国地震动峰值加速度区划图》（GB18306-2001）,站址区的地震动峰值加速度为0.05g（相当地震基本烈度值6度）；地震动反应谱特征周期为0.35s。
b) 地层从上至下如下:1、粉质粘土（层厚1-2米）:2、全风化花岗岩（层厚2米一下）:3、强风化花岗岩；c)、该地区地基土的标准冻结深度为1.95m。
变电站电气作业指导书
编号：BDZ－001工 程 名 称 合用工序 配合土建检 测 工 具 钢卷尺、皮尺、水平尺 材料及规格标准及规范电气装置安装工程施工及验收规范GB50168～172－92作 业 标 准1、预埋的钢管不应有穿孔、裂缝和显著的凹凸不平，内壁应光滑、管口应无毛刺和尖锐棱角、宜做成喇叭口。
2、每根钢管弯曲不应超过三处，直角弯不得超过二个。
3、所埋的预埋件均应坚固、正确、且尺寸合适。
4、铁质的埋件和接线盒均应作防腐处理。
5、预埋管的规格型号符合设计要求。
方 法 及 要 求1、配合土建施工的电工人员应与建造施工单位密切配合，做好一切预留、预埋工作。
2、预埋的钢管两头应做好封口处理，以防砂浆、水泥进入管内。
3、预埋的各种接线盒、预埋件应横平竖直，抹面后与墙面平齐。
4、对施工中浮现的不符合图纸的问题时，应及时向技术部门放映。
5、预埋在公路或者水泥地下的管道管头位置，要在其地面作好明显的标志。
交底人 接受人编号：BDZ－002工 程 名 称 合用工序 接地网安装检 测 工 具 钢卷尺、接地电阻测试仪 材料及规格标准及规范《电气装置安装工程接地装置施工及验收规范》GB50169-92作 业 标 准1、接地体顶面埋设深度应符合设计规定，接地体的间距不宜小于其长度的2倍；2、接地体（线）的焊接应采用搭接焊，其搭接长度必须符合下列规定：a、扁钢为其宽度的两倍（且至少三个棱边焊接）；b、圆钢为其直径的6倍；c、圆钢与扁钢连接时，其长度为圆钢直径的6倍；d、扁钢与钢管、扁钢与接地体焊接时，除应在其接触面两侧施焊外，并应焊以由钢带弯成的弧形卡子或者直接由钢带本身弯成弧形与钢管（或者角钢）焊接。
3、独立避雷针的接地装置与道路或者建造物出入口等距离应大于3m,当小于3m时要采取措施。
4、明敷接地线时，支持件间的距离在水平直线部份宜为0.5～1.5m，垂直部份宜为1.5～3m，转弯宜为0.3～0.5m，沿建造物水平敷设时， 离地面距离宜为250～300mm，与建造物的间隙宜为10～15mm。
箱变安装作业指导书
箱式变电站安装作业指导书一、一般要求1．箱式变电所应符合下列规定：1查验合格证和随带技术文件,有出厂试验记录；2外观检查：有铭牌,附件齐全,绝缘件无缺损、裂纹,充油部分不渗漏,充气高压设备气压指示正常,涂层完整;2．箱式变电所安装应按以下程序进行：1箱式变电所的基础验收合格,且对埋入基础的线、缆导管和进、出线预留孔及相关预埋件进行检查,才能安装箱式变;2箱式变及接地装置交接试验合格,才能通电;3．在验收时应提交下列资料和文件：1产品合格证;2产品出厂技术文件,包括出厂试验报告单、安装使用说明书;3设备、材料进货检查记录;4交接试验报告单;5安装自互检记录;6设计变更洽商记录7试运行记录;二、施工流程及说明1．施工流程基础型钢敷设→接地网敷设→箱变搬运→箱变安装→线缆端接;2．流程说明1基础型钢敷设1电缆室内壁及基础平台用1：25混凝土砂浆抹面,厚度为20mm,表面需平整;2基础型钢应严格按图纸和规范要求敷设,并作防腐处理;3设备安装用的紧固件应全部采用镀锌制品除地脚螺栓外;4基础型钢安装后,其顶部宜高出抹平地面10mm,基础型钢应有不少于2处的可靠接地;5箱变底座与基础之间要用水泥砂浆抹封,以免雨水进入箱变；电缆进箱变后,电缆与穿管间的缝隙需密封防水；箱变底面需向外围略倾斜,避免积水;6进出线电缆管的数量及管径,可根据用户的实际情况和进出线位置来确定,管排间距不小于30mm;2接地网敷设接地装置应符合DL/T 621-1997交流电气装置的接地的要求;3箱变搬运箱变上有6个吊耳,吊装箱变时,要同时使用箱体上的四个全重吊耳,钢丝绳与铅垂线之间的夹角不得大于30度;4箱变安装1转运到位后,要求对箱变所有连接螺栓进行全面紧固；在安装过程中,应覆盖塑料膜,防止异物和灰尘进入箱变;2安装完毕后,要对箱变各柜室进行全面检查,主要内容如下：①核对图纸,查看设备元件、接线等是否与设计相符;②检查相序是否正确;③调整五防机械闭锁装置,要求灵活、可靠;④调整开关、接地刀闸,要求快速、可靠、接触良好;5线缆端接箱变的一、二次接线、控制线均应接线正确,连接时应符合线缆端接章节有关规定;三、施工质量控制要点1．主控项目1位置正确,附件齐全;2箱变接地必须符合下列规定：1接地装置引出的接地干线与变压器的低压侧中性点直接连接；接地干线与箱式变电所的N母线和PE母线直接连接；变压器箱体、干式变压器的支架或外壳应接地PE；所有连接应可靠,紧固件及防松零件齐全;2箱变接地端子应用直径不小于12mm的铜质螺栓连接,接地端子数量不得少于三个,高压室、低压室、变压器室至少要各有1个；箱变高压室、低压室、变压器室的专用接地导体应相互联接;3箱变非带电金属部分均应可靠接地；门或可抽出部分的接地应保证其在打开或抽出时仍然可靠;3箱式变电所及落地式配电箱的基础应高于室外地坪,周围排水通畅;用地脚螺栓固定的螺帽齐全,拧紧牢固；自由安放的应垫平放正;金属箱式变电所及落地式配电箱,箱体应接地PE或接零PEN可靠,且有标识;4箱式变电所的交接试验,必须符合下列规定：1由高压成套开关柜、低压成套开关柜和变压器三个独立单元组合成的箱式变电所高压电气设备部分,必须按现行国家标准电气装置安装工程电气设备交接试验标准> GB50150的规定交接试验合格;2高压开关、熔断器等与变压器组合在同一个密闭油箱内的箱式变电所,交接试验按产品提供的技术文件要求执行;3低压成套配电柜交接试验符合以下规定：①每路配电开关及保护装置的规格、型号,应符合设计要求;②相间和相对地间的绝缘电阻值应大于0. 5M Ω;③电气装置的交流工频耐压试验电压为lkV,当绝缘电阻值大于10M Ω时,可采用2500V兆欧表摇测替代,试验持续时间1min,无击穿闪络现象;2．一般项目1绝缘件应无裂纹、缺损和瓷釉损坏等缺陷,外表清洁,测温仪表指示准确;2箱式变电所内外涂层完整、无损伤,通风口防护网完好;3箱式变电所的高低压柜内部接线完整、低压每个输出回路标记清晰,回路名称准确;3．箱变内外涂层完整、无损伤,有通风口的风口防护网完好;四、检查与测试1．定量检测1变压器、高低压柜交接试验;2变压器冲击试验;3 24h负载试验;2．定性检查1“五防”功能检查;2测量、保护和监测功能检查;3分合闸功能检查;4相位检查;5安全防护设施检查;五、其他1．安装调试完毕后,户外箱站内的预留孔洞及电缆管口应做好封堵,可能结冰的地区还应有防止管内积水结冰的措施;2．低压柜的出线开关应标明去向,即至用户的位置名称;3．箱变外壳四周应喷涂或安装“当心触电”、“高压危险,请勿触摸”等安全警告标志;。
11丹东北500kV变电站工程主变压器安装作业指导书
丹东北500kV变电站工程主变压器安装作业指导书批准人:审定人:审核人:编制人:丹东北500kV变电站工程编制单位：东北电业管理局送变电工程公司丹东北500kV变电站工程项目部丹东北500kV变电站工程主变压器安装作业指导书批准人:审定人:审核人:编制人:丹东北500kV变电站工程编制单位：东北电业管理局送变电工程公司丹东北500kV变电站工程项目部1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
2范围变压器及所用变安装施工。
3引用文件《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》《电气装置安装工程电气设备交接试验标准》《电气装置安装工程质量检验及评定规程》《电力建设安全工作规程（变电所部分）》《防止电力生产十八项电网重大反事故措施》《国家电网公司输变电优质工程评选办法》《国家电网公司输变电工程达标投产考核办法》《国家电网公司电力建设安全健康与环境管理工作规定》《工程建设标准强制性条文》（电力工程部分）《国家电网公司输变电工程标准化施工作业手册》工程设计文件及施工图纸GBJ 148-1990GB50150-2006DL/T5161. 3-2002DL 5009.3-1997国家电网生技[2005]400号国家电网基建[2008]288号国家电网基建[2005]225号国家电网工[2003] 168号2006 版2007版，国家电网基建辽宁电力勘测设计院厂家说明书1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
2范围变压器及所用变安装施工。
3引用文件《电气装置安装工程电力变压器、油浸电抗器、互感器施工及验收规范》《电气装置安装工程电气设备交接试验标准》《电气装置安装工程质量检验及评定规程》《电力建设安全工作规程（变电所部分）》《防止电力生产十八项电网重大反事故措施》《国家电网公司输变电优质工程评选办法》《国家电网公司输变电工程达标投产考核办法》《国家电网公司电力建设安全健康与环境管理工作规定》《工程建设标准强制性条文》（电力工程部分）《国家电网公司输变电工程标准化施工作业手册》工程设计文件及施工图纸厂家说明书GBJ 148-1990GB50150-2006DL/T5161. 3-2002DL 5009.3-1997国家电网生技[2005]400号国家电网基建[2008]288号国家电网基建[2005]225号国家电网工[2003] 168号2006 版2007版，国家电网基建辽宁电力勘测设计院1目的确定本作业项目各项质量技术、安全、文明施工要求，确定施工方法、技术措施，指导施工作业，确保本项目符合达标投产、优质工程要求，特编制本作业指导书。
