影响纸箱抗压强度试验的原因.
瓦楞纸箱：瓦楞纸箱抗压强度
瓦楞纸箱：瓦楞纸箱抗压强度瓦楞纸箱的定义和种类瓦楞纸箱是由厚度不同的纸板组成，中间为瓦楞纸板，两侧为平面纸板的一种包装材料。
瓦楞纸板有A、B、C、E、F五种瓦楞，因此也有相应的单瓦楞、双瓦楞、三瓦楞和五瓦楞的不同类型。
瓦楞纸箱抗压强度瓦楞纸箱的抗压强度是指纸箱在承受一定压力的情况下不变形、不破损的能力。
瓦楞纸箱的抗压强度与瓦楞的类型、数量、纸板的厚度以及纸板的材质有关。
瓦楞纸箱的抗压强度受到多方面因素的影响，包括箱型、箱子的尺寸、瓦楞纸板的类型、纸板的厚度以及纸板的材质等。
通常来说，瓦楞纸箱抗压强度与瓦楞纸板的种类有很大的关系。
在瓦楞纸板厚度相同的情况下，瓦楞纸板越高，纸箱的抗压强度就越高。
而当同一种瓦楞纸板的厚度不同时，厚度越大，瓦楞纸箱的抗压强度就越高。
此外，不同材质的纸板也会影响瓦楞纸箱的抗压强度。
通常来说，使用的纸板越好，瓦楞纸箱的抗压强度就越高。
瓦楞纸箱抗压测试瓦楞纸箱的抗压性能可以通过压缩试验来测试。
在测试时，将待测纸箱按一定速度施加力度，记录下压缩塑形曲线，从而得到压缩性能参数。
常用的压缩性能参数有瓦楞纸箱的压缩强度、压缩模量和耐压试验时间等。
压缩强度是指瓦楞纸箱在压缩测试中承受压力之后的最大承载能力。
压缩模量是指单位变形时的力学基础。
而耐压试验时间则是指瓦楞纸箱可以承受一定压力的时间。
瓦楞纸箱抗压强度的作用瓦楞纸箱抗压强度的大小可以影响其在运输、储存和货物保护等方面的作用。
因此，正确评估纸箱的抗压强度非常重要。
如果纸箱的抗压强度太低，它可能无法承受运输过程中的挤压力、重量和其他负荷，从而导致货物损坏或更糟的结果。
此外，如果纸箱的抗压强度太高，也会带来实际上并不需要的成本和物流难度。
在实际应用中，利用适当的瓦楞纸板和厚度，设计并制造出适合运输、储存和保护货物所需的瓦楞纸箱，是非常重要的工作。
结论综上所述，瓦楞纸箱的抗压强度是指纸箱在承受一定压力的情况下不变形、不破损的能力。
瓦楞纸箱的抗压强度与瓦楞的类型、数量、纸板的厚度以及纸板的材质有关。
纸箱的耐破强度怎么定义
纸箱的耐破强度怎么定义
纸箱的耐破强度是指在单位面积上垂直于试样表面的均匀地增大的最大压强，单位以kpa表示。
通常在环形压圈的缪伦耐破度仪器(MUllen)上测定。
在仪器上直接得出的数值，称绝对耐破强度。
耐破强度体现出纸箱对流通过程中搬运、装卸、撞击、撕扯力量的承受能力，是纸箱综合性能的评价方法之一。
此外，不同的地区和不同的纸箱厂对耐破强度的称谓也不尽相同，除耐破强度外，还有爆破强度、破裂强度之称，有些地方耐破强度俗称为“打磅”。
纸箱耐破强度的主要影响因素：
1、瓦楞纸箱的耐破强度由构成纸板之内层、外层及中隔原纸本身的耐破强度决定，与瓦楞芯纸无关。
2、原纸木身的耐破强度主要由原纸纤维决定。
耐破度与纤维长度和纤维间的结合力有关，纤维长度增加，纤维间结合力增大，都使耐破度提高。
此外，在抄造原纸的过程中适当加入一些助剂也有助于提高原纸的耐破强度。
3、纸板水份含量在5%~6%时，耐破值最大。
水份含量8~14%范围内变化时，耐破值变化不超过5%,但水份含量达到18%时耐破值下降幅度可达10%左右。
也就是说瓦楞纸箱在相对湿度为50%RH~80%RH的环境存放，其耐破强度变化幅度很小。
4、原纸或纸箱存贮以25±5°C,55±5%RH环境为宜。
5、卷筒纸在仓库长时间堆放会造成原纸纤维疲劳，造成耐破下降。
实验表明：原纸堆放时间超过3个月，其耐破值会下降5~8%；堆放时间超过6个月，耐破强度损失将达到10%以上。
影响瓦楞纸箱抗压强度的因素

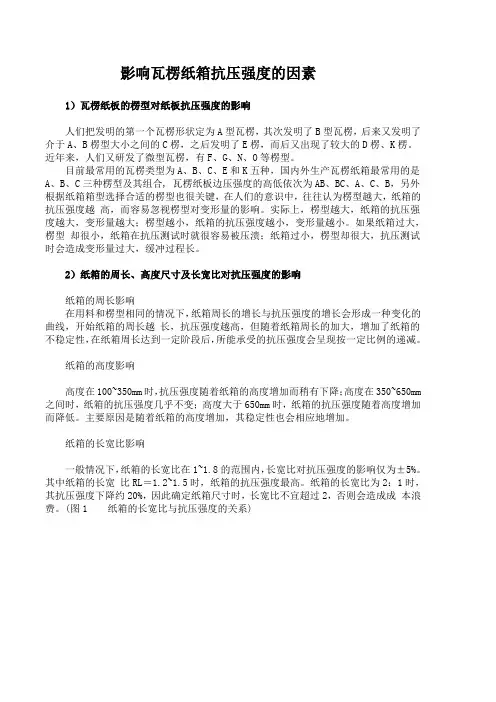

影响瓦楞纸箱抗压强度的因素1）瓦楞纸板的楞型对纸板抗压强度的影响人们把发明的第一个瓦楞形状定为A型瓦楞，其次发明了B型瓦楞，后来又发明了介于A、B楞型大小之间的C楞，之后发明了E楞，而后又出现了较大的D楞、K楞。
近年来，人们又研发了微型瓦楞，有F、G、N、O等楞型。
目前最常用的瓦楞类型为A、B、C、E和K五种，国内外生产瓦楞纸箱最常用的是A、B、C三种楞型及其组合, 瓦楞纸板边压强度的高低依次为AB、BC、A、C、B，另外根据纸箱箱型选择合适的楞型也很关键，在人们的意识中，往往认为楞型越大，纸箱的抗压强度越高，而容易忽视楞型对变形量的影响。
实际上，楞型越大，纸箱的抗压强度越大，变形量越大；楞型越小，纸箱的抗压强度越小，变形量越小。
如果纸箱过大，楞型却很小，纸箱在抗压测试时就很容易被压溃；纸箱过小，楞型却很大，抗压测试时会造成变形量过大，缓冲过程长。
2）纸箱的周长、高度尺寸及长宽比对抗压强度的影响纸箱的周长影响在用料和楞型相同的情况下，纸箱周长的增长与抗压强度的增长会形成一种变化的曲线，开始纸箱的周长越长，抗压强度越高，但随着纸箱周长的加大，增加了纸箱的不稳定性，在纸箱周长达到一定阶段后，所能承受的抗压强度会呈现按一定比例的递减。
纸箱的高度影响高度在100~350mm时，抗压强度随着纸箱的高度增加而稍有下降；高度在350~650mm 之间时，纸箱的抗压强度几乎不变；高度大于650mm时，纸箱的抗压强度随着高度增加而降低。
主要原因是随着纸箱的高度增加，其稳定性也会相应地增加。
纸箱的长宽比影响一般情况下，纸箱的长宽比在1~1.8的范围内，长宽比对抗压强度的影响仅为±5%。
其中纸箱的长宽比RL＝1.2~1.5时，纸箱的抗压强度最高。
纸箱的长宽比为2：1时，其抗压强度下降约20%，因此确定纸箱尺寸时，长宽比不宜超过2，否则会造成成本浪费。
(图1 纸箱的长宽比与抗压强度的关系)图13）纸箱的放置方法对抗压强度的影响装满货物的纸箱，可能有三个放置方向，即平放、横放和竖放。
对纸箱抗压的检测
纸箱整箱抗压
---- 纸板边压强度的影响因素
1. 瓦楞纸板的边压强度主要与各层原纸的横向环压强度有关，
一般来讲，克重较高、造纸材料质量较好及紧度较高的原纸， 其横向环压强度也相应越高。但并非克重高的原纸环压就一 定比克重低的原纸高。 2. 瓦楞纸板的各种坑型及其组合﹐单就单坑纸板来说，一般 A坑纸箱抗压强度最高﹐但易受到损坏； B坑强度较差，但稳 定性好；C坑抗压力及稳定性居中。各种坑型的物理性能特性 见下表。 3. 坑形挺度。坑形越挺﹐强度越高。塌坑或倒浪对纸板强度 影响极大。 4. 粘合强度。粘合强度高，纸板抗压强度也高些。粘合强度 与制糊工艺有着非常密切的关系。
30~40 100
纸箱整箱抗压
附图：纸箱堆码方式
A砖砌式 B上下平行式 C 风车式
纸箱整箱抗压
4)纸箱开孔位置
1、试验表明﹐啤孔离顶﹑底部越近﹐ 离中心往左右越远﹐抗压强度越低。 2、侧面各1个手挽使纸箱的抗压强度降低20%。 两侧面及正面各1个手挽使纸箱的抗压强度 降低30%。 3、有些工厂在纸箱内壁开孔部位贴一层加强 卡，这样不仅可以降低开孔给抗压强度造 成的影响，同时还可以防止手挽部位受力 时发生破损，可谓一举两得。
纸箱整箱抗压
7)纸箱内部软包装设计
许多纸箱的内部还包括EPE、 纸塑等内衬件，纸箱内装入内衬 件后，其抗压强度会提高。但内 衬件的设计对抗压提高的幅度也 不一样。内衬件设计成直角比设 计成圆角更有利于提高抗压强度 （见附图）。
纸箱整箱抗压
示意图
内衬件
直角设计
圆角设计
建议的设计
抗压不好
纸箱整箱抗压
纸箱整箱抗压
1）纸箱抗压强度推算流程
1. 要准确推算纸箱的抗压强度，首先须测出纸箱周
手提瓦楞盒强度影响因素
大家在选择瓦楞纸箱时，都会比较关注瓦楞纸箱的抗压强度，这是没问题的。
可是，影响瓦楞纸箱抗压强度的因素却有很多，这些因素交互发生作用之后，抗压强度就会产生不同的变化。
尤其是纸箱的堆码时间、印刷工艺、堆放的温湿度环境、落下撞击和振动冲击等这些因素对纸箱的抗压强度都影响较大，但却是我们在选择纸箱时往往最容易被忽略的。
现在我们就从这些因素和纸箱抗压强度的关系来一点一点分析。
1. 瓦楞纸板的环压强度
计算瓦楞纸箱抗压强度最常用的凯里卡特公式，而我们从计算公式可以看出，瓦楞纸箱的抗压强度取决于瓦楞纸板原纸的综合环压强度。
2. 瓦楞纸板的愣型
市面上最常用的愣型有A/B/C/E/K五种，楞型的选择不同，抗压强度也不同。
通常AB>BC>A>C>B。
3. 瓦楞纸箱尺寸
在纸箱的制作工艺以及材料都相同的情况下，纸箱周长、纸箱的高度、纸箱的长宽比对抗压强度的关系都会有呈现一个曲线变化。
通常建议纸箱尺寸的长宽比不宜超过2，否则会造成不必要的浪费。
4.纸箱印刷工艺
纸箱版面的印刷面积、形状、位置对抗压强度都有影响，基本上是印刷面积越大，抗压强度降低比率也就越大。
5.纸箱压痕工艺
纸箱的横压线越宽，抗压强度下降就越大。
杭州好旺龙包装印刷有限公司是杭州市印刷协会理事单位，拥有自营进出口权。
是一家集研发、设计、印刷、印后加工、成品包装为一体的印刷生产工贸型企业。
专业生产各类精装糊裱礼盒、礼袋、卡纸类彩盒、瓦楞类彩盒、展示盒、展示架、纸卡、吊牌、不干胶、贺卡、样本、彩页、台历、挂历、益智拼图、多功能上色本、手工本、笔记本、纸质工艺品、儿童益智类玩具、文具组合套装等产品。
瓦楞纸箱结构设计—瓦楞纸箱强度影响因素
瓦楞纸箱的抗压强度既是评价瓦楞纸箱的重要指标，又是设计瓦楞纸箱的重要条件。 影响瓦楞纸箱强度的因素可以分为两类，一类是无法避免的基本因素，也就是决定瓦 楞纸箱强度的主要因素，包括：
1、原纸强度——内面纸、外面纸、瓦楞芯纸的环压强度（RCT）或瓦楞芯平压强 度（CMT）； 2、瓦楞楞型——A、B、C、E等； 3、瓦楞纸板种类——双面、双芯双面、三芯双面等； 4、瓦楞纸板含水率； 5、流通领域中外界环境的影响。
定瓦楞纸箱抗压强度为2300N，求 含水率为10%时的抗压强度。
5
含水率
从图可以看出，瓦楞纸板含水率与相对湿度 有关系。当RH65%时，设瓦楞纸箱强度指 数为100%，则相对湿度与瓦楞纸箱强度关 系如表；
相对湿度（%） 抗压强度（%） 相对湿度（%） 抗压强度（%）
30
145.9
65
35
140.6
从图可以看出，随着瓦楞纸板含水率的增加， 不管瓦楞原纸的材料如何，纸箱强度成比例下降。
5 含水率
含水率与瓦楞纸箱抗压强度的关系，可用下式表示：
P 0.9 x Po
式中 P——瓦楞纸箱抗压强度（N）； x——瓦楞纸板含水率（%）； P0——含水率为0%时的纸箱抗压强度（N）。
5 含水率
例 在含水率为13%的条件下测
纸箱托盘 堆码时的 强度
6 流通领域内的因素
（3）纸箱堆码方向
瓦楞纸箱堆码方向有3类，以02类箱为例，其强度大小如下： ①立放，垂直瓦楞箱面：2（LH+BH），强度指数：100%； ②平放，垂直瓦楞箱面：2LB，强度指数：60%； ③侧放，垂直瓦楞箱面：0，强度指数：40%。
立放
平放
侧放
6 流通领域内的因素
提高运输包装用瓦楞纸箱抗压强度的策略
提高运输包装用瓦楞纸箱抗压强度的策略摘要：瓦楞纸箱是一种半刚性包装容器，在运输包装中起着保护产品、方便贮运等作用，其使用量已经超过木箱，成为最重要的一种运输包装容器。
为保证包装物在仓储、运输和装卸过程中不受损坏，瓦楞纸箱要有足够的强度，在瓦楞纸箱所有强度指标中，抗压强度是最重要的一个强度指标，它反映了瓦楞纸箱的内在强度质量，决定着瓦楞纸箱包装的实际功能。
基于此，本文就从提高运输包装用瓦楞纸箱抗压强度的策略展开分析。
关键词：运输包装；瓦楞纸箱；抗压强度1、纸箱抗压强度的影响因素1.1纸箱尺寸对抗压强度从实践经验可知，当瓦楞纸在垂直载荷作用下沿箱面所产生的变形见图1所示，箱角处变形量最小，刚度最大，说明该处抗压强度最大。
距箱角越远，箱面凸起越厉害，抗压强度也就越低。
纸箱的LH面中心凸起最严重，说明该处的抗压强度最低。
1.1.1长宽比的影响图2从图中不难看出：①一般情况下，瓦楞纸箱周长一定时，纸箱越矮，抗压强度越大。
在一定范围内抗压强度的变化是随纸箱高度的增加而降低，但当纸箱高度高到一定程度之后，高度对抗压强度的影响不再明显。
②在一定范围内，纸箱周边长度增加，其抗压强度也增大。
这一点由McKee 的试验研究结果也可以印证。
实验数据表明，对于同一周长的瓦楞纸箱，高度在一临界值范围内变化时，抗压强度随纸箱高度的增加而降低，高度超过临界值，纸箱高度变化对抗压强度的影响已不明显。
不同周长下，纸箱抗压强度变化的临界值不同，如周长为1000㎜的高度临界值为300㎜；周长为2000㎜的高度临界值为350㎜；而周长为3000㎜的高度临界值为450㎜。
1.2环境对纸箱抗压强度的影响纸箱容器在流通中的特性受它在所经历的环境条件的影响很大。
其中某些条件，如堆码时间、相对湿度等难于改变；而其它一些状况，如托盘堆垛式样、超出托盘量大小、托盘组成板间隙和野蛮装卸等可通过集装来确定。
2、提高运输包装用瓦楞纸箱抗压强度的策略2.1采用高挺度的瓦楞纸板挺度，也称刚度，是纸板抵抗简单的弯曲力的度量。
影响纸箱耐压强度的主要因素
影响纸箱耐压强度的主要因素影响纸箱抗压强度的因素主要有：①原材料质量；②水分；③箱型和楞型；④印刷与开孔；⑤加工工艺。
1、原材料质量凯利卡特（kellicutt）公式是根据瓦楞纸板的环压强度来计算纸箱的抗压强度的，环压强度是纸箱抗压强度的一个指标。
环压强度就是芯纸与面纸或里纸的结合强度，原材料是影响环压强度的主要因素，它与原材料的定量、紧度、水分等有关。
箱板纸和瓦楞原纸的等级主要有A、B、C、D、E等，一般情况下，在选材时应遵循等级匹配原则，箱板纸和瓦楞原纸的等级选择要相近，同时，箱板纸和瓦楞原纸的定量应保持在21范围内，这样才能保证原料的总体质量水平及瓦楞纸板的质量。
当然，瓦楞纸板是由面纸与芯纸和里纸相粘合一起而挥发作用的，所以，还应考虑粘合剂及芯纸的因素。
芯纸适当的水分含量、紧度及芯纸的均一有利于与面纸及里纸的粘贴，粘合剂较好的粘合性能及适当的粘合层厚度都有利于提高瓦楞纸箱的抗压强度。
2、水分纸箱的生产环境、存放环境、使用环境、天气、气候等因素都会对纸箱的含水量造成影响，为保证纸箱抗压强度，应尽量避免外部环境对纸箱含水量的影响。
/纸箱抗压试验机纸箱抗压试验仪瓦楞原纸的初始水分含量，将直接影响瓦楞纸板的制板质量，水分含量高则原纸柔软，但抗张强度会相对降低；水分含量低则原纸干燥，压楞时楞顶易裂。
在瓦楞纸板生产中希望得到最佳强度值的水分含量一般为6%～8%。
水分测定的传统方法是105℃下烘干称重法，使用烘箱和天平，这种方法是标准方法。
3、箱型和楞型箱型是指箱的类型和同种类型箱的尺寸比例，它们对抗压强度有明显的影响。
有的纸箱箱体为双层瓦楞纸板构成，耐压强度较同种规格的单层箱明显提高；在相同条件下，箱体越高，稳定性就越差，耐压强度越低。
在人们的意识中，往往认为楞型越大，纸箱的抗压强度越高，容易忽视楞型对变形量的影响。
楞型越大，纸箱的抗压强度越大，变形量越大；楞型越小，纸箱的抗压强度越小，变形量越小。
如果纸箱过大，楞型却很小，纸箱在抗压测试时就很容易被压溃；纸箱过小，楞型却很大，抗压测试时会造成变形量过大，缓冲过程长，有效力值与最终力值偏差过大。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
影响纸箱抗压强度试验的原因
纸箱耐压强度是许多商品包装要求的最重要的质量指标，测试时将瓦楞纸箱放在两压板之间，加压至纸箱压溃时的压力，即为纸箱耐压强度，用KN表示。
1、预定纸箱耐压强度
纸箱要求有一定的耐压强度，是因为包装商品后在贮运过程中堆码在最低层的纸箱受到上部纸箱的压力，为了不至于压塌，必须具有合适的抗压强度，纸箱的耐压强度用下列公式计算：
P=KW（n-1）
式中P－－－－纸箱耐压强度，N
W－－－－纸箱装货后重量，N
n－－－－堆码层数
K－－－－堆码安全系数
堆码层数n根据堆码高度H与单个纸箱高度h求出，n=H/h
堆码安全系数根据货物堆码的层数来确定，国标规定：
贮存期小于30d取K=1.6
贮存期30d-100d取K=1.65
贮存期大于100d取K=2.0
2、据原料计算出纸箱抗压强度
预定了纸箱抗压强度以后，应选择合适的纸箱板、瓦楞原纸来生产瓦楞纸箱，避免盲目生产造成的浪费；
根据原纸的环压强度计算出纸箱的抗压强度有许多公式，但较为简练实用的是kellicutt公式，它适合于用来估算0201型纸箱抗压强度。
3、确定纸箱抗压强度的方法
由于受生产过程中各种因素的影响，最后用原料生产的纸箱抗压强度不一定与估算结果完全一致，因此最终精确确定瓦楞纸箱抗压强度的方法是将纸箱恒温湿处理后用纸箱抗压试验机测试；对于无测试设备的中小型厂，可以在纸箱上面盖一木板，然后在木板上堆放等量的重物，来大致确定纸箱抗压强度是否满足要求；
4、影响纸箱抗压强度的因素
1）原材料质量
原纸是决定纸箱压缩强度的决定性因素，由kellicutt公式即可看出。
然而瓦楞纸板生产过程中其他条件的影响也不允许忽视，如粘合剂用量、楞高变化浸渍、涂布、复合加工处理等。
2）水分
纸箱用含水量过高的瓦楞纸板制造，或者长时间贮顾在潮湿的环境中，都会降低其耐压强度。
纤维是一种吸水性很强的，在梅雨季节及空气中湿度较大时，纸板中水分与大气环境的湿平衡关系很重要。
3）箱型
箱型是指箱的类型和同种类型箱的尺寸比例，它们对抗压强度有明显的影响。
有的纸箱箱体为双层瓦楞纸板构成，耐压强度较同种规格的单层箱明显提高；在相同条件下，箱体越高，稳定性就越差，耐压强度越低。
4）印刷与开孔
印刷会降低纸箱抗压强度。
包装有透气要求的商品在箱面开孔，或在箱侧冲切提手孔，都会降低纸箱强度，尤其开孔面积大，偏向某一侧等，影响更为明显。
5）加工工艺偏差
在制箱过程中压线不当，开槽过深，结合不牢等，也会降低成箱耐压强度。
