达克罗工艺
达克罗
达克罗防腐机理
一、定义
达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种以锌粉、铝粉、铬酸和去离子水为主要成分的新型的防腐涂料。
二、达克罗的历史
达克罗最早诞生于二十世纪五十年代末。
在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度以缓解道路畅通问题，但是紧接而来的氯化钠中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
因此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了二十世纪七十年代日本的NDS公司从美国MCI 公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国日本每年钢铁件腐蚀吨位大，因此其尤为注重防腐技术。
达克罗技术又通过日本的改良后，在日本迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术。
中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，后又发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器
械粉末冶金等多种行业。
三、达克罗的优缺点
优点
达克罗是一种新型的表面处理技术，与传统的电镀工艺相比，达克罗是一种“绿色电镀”。
其优势有以下几点：
1.超强的耐蚀性能：达克罗膜层的厚度仅为4-8μm，但其防锈效果却是传统电镀锌、热镀锌或涂料涂覆法的7-10倍以上。
采用达克罗工艺处理的标准件、管接件经耐盐雾试验1200h以上未出现红锈。
2.无氢脆性：达克罗的处理工艺决定了达克罗没有氢脆现象，所以达克罗非常适合受力件的涂覆。
3.高耐热性：达克罗可以耐高温腐蚀，耐热温度可达300℃以上。
而传统的镀锌工艺，温度达到100℃时就已经起皮报废了。
4.结合力及再涂性能好：达克罗涂层与金属基体有良好的结合力，而且与其他附加涂层有强烈的粘着性，处理后的零件易于喷涂着色，与有机涂层的结合力甚至超过了磷化膜。
5.良好的渗透性：由于静电屏蔽效应，工件的深孔、狭缝，管件的内壁等部位难以电镀上锌，因此工件的上述部位无法采用电镀的方法进行保护。
达克罗则可以进入工件的这些部位形成达克罗涂层。
6.无污染和公害：达克罗在生产加工及工件涂覆的整个过程中，不会产生对环境有污染的废水废气，不用三废治理，降低了处理成本。
缺点
达克罗虽然有许多优点，但它也有一些不足之处，主要体现为： 1.达克罗中含有对环境和人体有害的铬离子，尤其是六价铬离子具有致癌作用。
2.达克罗的烧结温度较高、时间较长，能耗大。
3.达克罗的表面硬度不高、耐磨性不好，而且达克罗涂层的制品不适合与铜、镁、镍和不锈钢的零部件接触与连接，因为它们会产生接触性腐蚀，影响制品表面质量及防腐性能。
4.达克罗涂层的表面颜色单一，只有银白色和银灰色，不适合汽车发展个性化的需要。
不过，可以通过后处理或复合涂层获得不同的颜色，以提高载重汽车零部件的装饰性和匹配性。
5.达克罗涂层的导电性能不是太好，因此不宜用于导电连接的零件，如电器的接地螺栓等。
四、达克罗涂液的成分
达克罗涂液种类繁多，但涂液的基本组成可归纳如下：
1.金属物：由锌、铝等物质组成，主要为超细鳞片状锌、超细鳞片状铝。
2.溶剂：为惰性有机溶剂，如乙二醇等。
3.无机酸组分：如铬酸等。
4.特殊有机物：为涂液的增粘分散组份，主要成份为纤维素类白色粉末。
五、达克罗的防腐机理
达克罗膜层对于钢铁基体的保护作用可归纳为以下几点：
1.壁垒效应：由于片状锌、铝层状重叠，阻碍了水、氧等腐蚀介质到达基体的进程，能起一种隔离的屏蔽作用。
2.钝化作用：在达克罗的处理过程中，铬酸与锌、铝粉和基体金属发生化学反应，生成致密的钝化膜，这种钝化膜具有很好的耐腐蚀性能。
3.阴极保护作用：锌铝铬涂层最主要的保护作用与镀锌层一样，是对基体进行阴极保护。
六、达克罗的工艺流程
有机溶剂除油——机械抛丸——喷涂——烘烤——二次喷涂——烘烤——干燥
七、达克罗的注意事项
1.达克罗遇光照会迅速老化，所以达克罗的涂覆过程应该在室内进行。
2.达克罗烘烤温度过低、过高都会使达克罗丧失防腐能力，达克罗应该在合适的温度范围内烘烤。
3.达克罗的使用周期很短，所以应该尽快用完。
4.达克罗的耐磨性能较差，所以应顶涂达克罗，然后再涂以耐磨性
的其他涂料。
八、达克罗技术在载重汽车工业中的应用
1、载重汽车上各种高强度底盘中小支架、连接件、外露件及紧固件的防腐，如各种异型钢支架、螺栓（含骑马螺栓、车轮螺栓等）、螺母等。
国外已明确建议汽车上≥10.9级的紧固件要使用达克罗涂层防腐，因为达克罗涂覆不仅有高的耐腐蚀性，而且能够保证无氢脆。
高强度钢在酸洗和电镀等过程中有产生氢脆的危险性，虽然可以通过热处理去氢，但是很难彻底清除。
达克罗涂覆过程不需要酸洗和活化，也没有导致析氢的电化学反应发生，避免了氢脆现象的出现。
2、发动机周围等高热环境金属制件的防腐，如隔热板、排气管、散热器、发动机缸盖等零部件。
传统镀锌层表面钝化膜在70℃左右就会被破坏，抗腐蚀能力急剧下降，而达克罗涂层的固化温度为300℃左右，涂层中的铬酸盐聚合物不含结晶水，涂层在高温下不易被破坏，表现出优良的防腐性能。
用达克罗工艺处理的零部件在250℃长期使用，其外观几乎不变，抗腐蚀能力很强。
3、载重汽车上各种弹性零件的防腐，如环箍、半圆卡箍、各种弹簧、板簧等。
这些零件的强度和硬度要求较高，电镀处理会产生氢脆，如去氢不彻底，长时间承受动载荷容易发生撕裂或腐蚀疲劳，会给汽车行驶带来安全隐患，尤其是对于载重汽车，其作业环境比较恶劣，所以对这些件的表面处理要求也相应较高，而达克罗涂层具有高的耐腐蚀性，高的耐候性，非常适合这类汽车零部件的表面处理。
4、载重汽车上各种形状复杂的管类、腔类零部件的防腐，如发动机的排气管、消声器等。
如果这类零件采用电镀处理，由于此类零件形状复杂和电镀工艺的局限性，形成的镀层不均匀，甚至可能会发生漏镀，会使制件抗腐蚀能力急剧下降，直接影响汽车零件的性能和使用寿命。
而达克罗工艺采用浸渍等方式，不存在电镀过程中均涂能力和深度能力不好的问题，而且达克罗处理液具有优良的的渗透能力，在紧密接触的缝隙中也能形成良好的防护膜，特别适用于管类及型腔复杂的汽车零件的防腐，有些组装件在装配好以后也适宜进行达克罗处理。
此外，达克罗涂层也不受各种油类、防冻液、清洗剂等化学制品的侵蚀，耐化学性、耐候性也都很好，所以达克罗十分适合载重汽车底盘及汽车外用零部件的防腐。
达克罗工艺详细介绍
达克罗工艺详细介绍达克罗是DACROMET译音和缩写，简称达克罗、达克锈、迪克龙。
国内命名为锌铬涂层，是一种新型的耐腐涂层，与传统的电镀锌相比：锌铬涂层耐腐蚀性能极强，是镀锌的7—10倍，无氢脆性，特别适用于高强度受力件，高耐热性、耐热温度300℃，尤其适用于汽车、摩托车发动机部件的高强度构件，高渗透性、高附着性、高减磨性、高耐气候性、高耐化学品稳定性、无污染性。
达克罗技术的基体材料范围：钢铁制品及有色金属如铝、镁及其合金，铜、镍、锌等及其合金。
而且涂覆全过程中无污染，在金属表面处理历史上是一场革命，是当今世界上金属表面处理富有代表性的高新技术。
达克罗最早诞生于二十世纪五十年代末，在北美、北欧寒冷的冬天，道路上厚实的冰层严重阻碍机动车的行驶，人们用盐撒在地上的方法来降低凝固点的温度，这样缓解道路畅通问题，但是紧接而来的氯化钾中的氯离子侵蚀了钢铁基体，交通工具严重受损、严峻的课题出现了。
美国的科学家迈克·马丁研制了以金属锌片为主同时加入铝片、铬酸、去离子水做溶剂的高分散水溶性涂料，涂料沾在金属基体上，经过全闭路循环涂覆烘烤，形成薄薄的涂层，达克罗涂层成功地抵抗氯离子的侵蚀，防腐技术进入了新的台阶，革新了传统工艺防腐寿命短的缺陷。
由此，达克罗技术被美国军方采纳，成为一项防腐军事技术（美军标MTL-C-87115），到了七十年代日本的NDS公司从美国MCI公司引入达克罗技术，并且买断了在亚太地区的使用权，并控股美国MCI公司。
岛国的日本每年钢铁件腐蚀吨位大，因此她尤其注重防腐技术，达克罗技术又通过日本的改良后，在本国并迅速发展了100余家涂覆厂以及70余家制药单位，一些发达国家也纷纷引进达克罗技术，中国在1994年正式从日本引进达克罗技术，最初仅用于国防工业和国产化的汽车零部件，现已发展到电力、建筑、海洋工程、家用电器、小五金及标准件、铁路、桥梁、隧道、公路护栏、石油化工、生物工程、医疗器械粉末冶金等多种行业。
达克罗表面处理工艺
1000h
良好
良好
300℃
有
溶剂型
良好
MAGNI (美加力)
灰暗
960h
良好
良好
250℃
有
溶剂型
良好
达克罗主要有以下几种：
新型达克罗的特点
优点 1.超强的耐蚀性能 2.无氢脆性 3.高耐热性 4.无铬，无污染和公害
缺点 1.成本相对高 2.表面硬度不高 3.耐磨性差 4.外观易出现溶液堆积
共同点
应用及工艺流程
工艺流程 4 冷却 由于固化的温度较高，须对固化好的工件进行强冷，以缩短冷却的时间，减小固化炉的长度，节省投资费用。 5 后处理 当涂层较厚时，会因为涂层固化前不易流平或工件形状的原因造成甩干时涂膜不均匀。固化后出现外观粗糙、粉化的现象。需要对工件表面作少许修正。
种类与区分
Байду номын сангаас项目

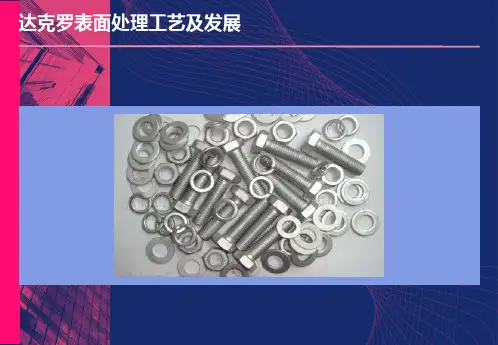

达克罗表面处理工艺及发展
内容概要
CONTENTS
简介与发展
防腐原理
应用及工艺流程
01
02
03
种类与区分
无铬达克罗的优缺点
无铬达克罗目前市场及前景
04
05
06
在国内传统达克罗技术俗称：
达克罗是 DACROMET 译音和缩写：
世纪 70 年代日本的 NDS 公司从美国的 MCII 公司买断了在亚太地区的达克罗技术使用权。
世纪 50 年代，达克罗产生于美国的大洋公司。
传统达克罗溶液含有所含6-8%的CrO3，加工后容易残留+6价铬，会导致污染甚至对人体致癌，无法满足汽车等行业对有毒害物质含量的要求。
水系锌铬膜涂层、锌基涂层、片状锌基铬盐防护涂层、非电解锌铬酸盐涂层、达可乐等。
达克罗工艺概述
达克罗工艺概述整理：叶桂斌达克罗是DACROMET的缩写和译音，又称达克锈、锌铬膜等，即片状锌基铬盐防护涂层，是当今国际上金属表面处理的高新技术。
达克罗技术是为解决汽车底部金属零部件由于防冻盐水的腐蚀导致大量的车辆损坏报废而在50年代末诞生于美国的。
其涂层最大的特点是抗盐水腐蚀能力强。
后经日本公司的技术买断、研究、发展和提高，使达克罗涂覆工艺日渐成熟，涂层性能更加优良,并广泛用于世界各地相关行业。
达克罗涂液涂覆在工件上经过300℃左右的高温烧烤一定的时间后，生成无定形的复合铬酸化合物。
而铬酸盐对锌片进行钝化处理，处理后的锌片导电性适中，且处在受控的阳极牺牲保护状态，铝片又对锌片起着淘析作用，控制锌片析出。
这样组成的机械屏蔽层，层层削弱腐蚀电流，从而推迟锌的被腐蚀被析出的速度，使其具有极其优异的抗腐蚀的作用。
达克罗生产工艺采用全过程闭路循环的涂覆方式，彻底改变了电镀工艺，杜绝了电镀过程中产生的酸、碱、铬及污水、废气的排放等污染问题。
达克罗技术的产生和发展 达克罗技术生于六十年代后期的美国。
当时美国五大湖及工业发达地区由于大气污染而引起的锈蚀非常严重。
而冬天下雪后为了疏通道路用盐溶雪（美国每年溶雪用食盐的量为十￣十五万吨），更是使得大量汽车严重锈蚀，导致交通事故频繁发生。
在这样的情况下，美国研究发明了达克罗金属防锈处理新技术。
达克罗技术问世后，由于它具有一系列传统电镀无法比拟的优点，因而迅速推向世界。
为了进一步开拓国际市场，１９７３年，美国与日本油脂株式会社合作，在日本横滨建立了达克罗公司；１９７６年，又与欧洲的．公司携手，在法国建立了ＤＡＣＲＡＬ Ｓ．Ａ．公司。
１９８４年９月，美国和日本油脂株社式会社又在美国俄亥俄州的嘉顿合资建立了一家公司。
到１９９３年，这三家公司的资本已经全部集中到了日本油脂株社会社的手中，成为日本油脂株社会社的三个子公司。
三家公司主要从事转让达克罗处理技术，供应达克罗涂料液，提供达克罗处理技术指导的工作。
达克罗工艺介绍

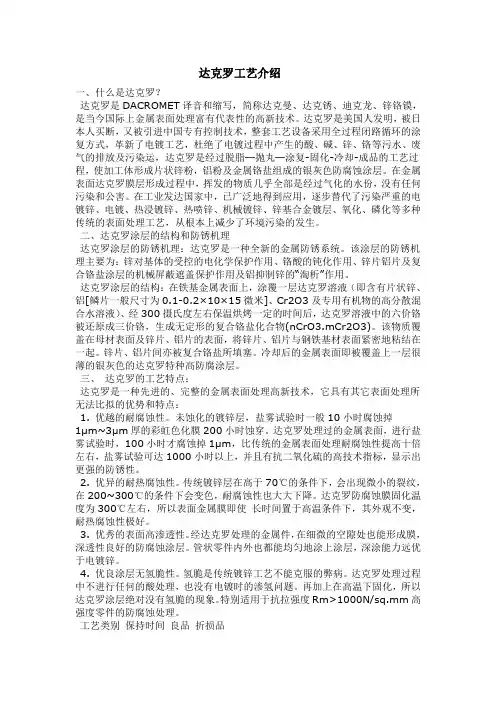

达克罗工艺介绍一、什么是达克罗？达克罗是DACROMET译音和缩写，简称达克曼、达克锈、迪克龙、锌铬镆，是当今国际上金属表面处理富有代表性的高新技术。
达克罗是美国人发明，被日本人买断，又被引进中国专有控制技术，整套工艺设备采用全过程闭路循环的涂复方式，革新了电镀工艺，杜绝了电镀过程中产生的酸、碱、锌、铬等污水、废气的排放及污染运，达克罗是经过脱脂─抛丸─涂复-固化-冷却-成品的工艺过程，使加工体形成片状锌粉，铝粉及金属铬盐组成的银灰色防腐蚀涂层。
在金属表面达克罗膜层形成过程中，挥发的物质几乎全部是经过气化的水份，没有任何污染和公害。
在工业发达国家中，已广泛地得到应用，逐步替代了污染严重的电镀锌、电镀、热浸镀锌、热喷锌、机械镀锌、锌基合金镀层、氧化、磷化等多种传统的表面处理工艺，从根本上减少了环境污染的发生。
二、达克罗涂层的结构和防锈机理达克罗涂层的防锈机理：达克罗是一种全新的金属防锈系统。
该涂层的防锈机理主要为：锌对基体的受控的电化学保护作用、铬酸的钝化作用、锌片铝片及复合铬盐涂层的机械屏蔽遮盖保护作用及铝抑制锌的“淘析”作用。
达克罗涂层的结构：在铁基金属表面上，涂覆一层达克罗溶液（即含有片状锌、铝[鳞片一般尺寸为0.1-0.2×10×15微米]、Cr2O3及专用有机物的高分散混合水溶液）、经300摄氏度左右保温烘烤一定的时间后，达克罗溶液中的六价铬被还原成三价铬，生成无定形的复合铬盐化合物(nCrO3.mCr2O3)。
该物质覆盖在母材表面及锌片、铝片的表面，将锌片、铝片与钢铁基材表面紧密地粘结在一起。
锌片、铝片间亦被复合铬盐所填塞。
冷却后的金属表面即被覆盖上一层很薄的银灰色的达克罗特种高防腐涂层。
三、达克罗的工艺特点：达克罗是一种先进的、完整的金属表面处理高新技术，它具有其它表面处理所无法比拟的优势和特点：1. 优越的耐腐蚀性。
未蚀化的镀锌层，盐雾试验时一般10小时腐蚀掉1μm~3μm厚的彩虹色化膜200小时蚀穿。
达克罗工艺流程
达克罗工艺流程清洗—抛丸一浸渍f 烘罐f 脱脂f 除镑f 涂浪f 成謄一 涂覆作业的目的是要让工件的表面均匀地涂上一层达克罗涂层 ，要使涂层在工件的各处均能达到厚薄均匀一致，涂层厚了既浪费涂液，又影响涂覆的表面质量，所以不论采用何种方式进行涂覆，均要设法使涂液在工件 的表面均匀地分布。
达克罗的涂覆工艺 ，按涂履方式不同分为浸涂甩干、喷涂、刷涂等几种方法。
2.2.1预处理221.1除油：分有机溶剂（如三氯乙烯等）和碱性溶液除油。
经过前处理的零件表面要求能够被水完全浸润。
油工件一般先采用联合清洗机高压清洗，或采用二氯甲烷超声波清洗工艺，再进行喷丸处理。
油污较少的工 件可以省去清洗这步，直接抛丸处理。
例如某些标准件，经搓丝机出来后，直接进行抛丸，随后浸达克罗液， 进炉固化。
2.2.1.2喷砂、除尘和降温：抛丸机使用的钢丸的直径范围为 0.1-0.6mm ，用压缩空气除尘，除去的粉尘经专门 的集粉器收集后集中处理，经抛丸除尘后的零件温度高达 60C 左右，待降至20C 时方可进行下道工序。
2.2.2达克罗处理1.1、 浸涂甩干：适用于标准件和其它小的工件，工件一般要浸液十到二十秒，为使六价铬和钢铁基材充分形 成纯化膜；离心甩干时要正转反转各两次，每次十到二十秒，对于特殊件要用夹具，难甩的零件要用人工辅 助，比如用棒在离心筐中搅一下，且转速要快，总之是要保证零件上不能有积液、挂液、气泡、漏涂等。
通 过多次正反转甩液、多次调整甩干速度，根据实际上的涂覆效果定最后的工艺参数。
1.2、 喷涂、刷涂一般用于大件，用于难浸涂、难离心甩干的零件。
喷涂的涂层均匀，涂层较厚，结合力差但 光洁度好，抗腐蚀性强但效率低，施工中要注意安全，喷涂时浆液的粘度要适当的降低。
达克罗液分为母液和基液（有的供应商将达克罗液分为三种：主剂、架桥剂、增粘剂，三种溶剂必须配合 使用。
）基液是由是极细的片状铝粉和锌粉组成，母液由酸及铬盐类组成。
达克罗技术和喷涂工艺简介

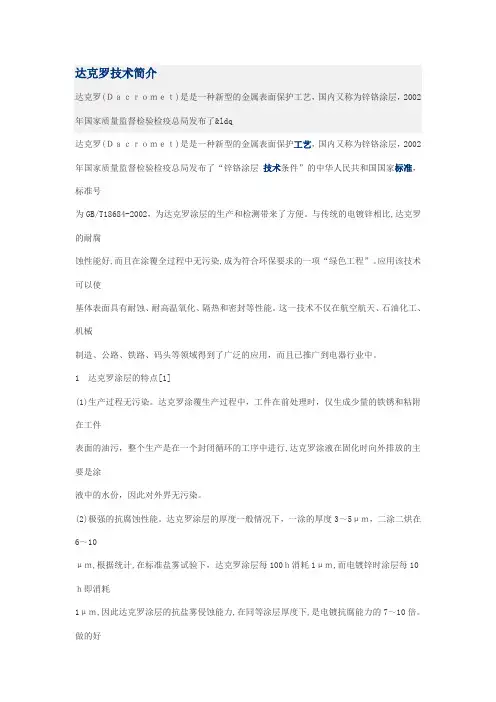

达克罗技术简介达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了&ldq达克罗(Ｄａｃｒｏｍｅｔ)是是一种新型的金属表面保护工艺，国内又称为锌铬涂层，2002 年国家质量监督检验检疫总局发布了“锌铬涂层技术条件”的中华人民共和国国家标准，标准号为GB/T18684-2002，为达克罗涂层的生产和检测带来了方便。
与传统的电镀锌相比,达克罗的耐腐蚀性能好,而且在涂覆全过程中无污染,成为符合环保要求的一项“绿色工程”。
应用该技术可以使基体表面具有耐蚀、耐高温氧化、隔热和密封等性能。
这一技术不仅在航空航天、石油化工、机械制造、公路、铁路、码头等领域得到了广泛的应用，而且已推广到电器行业中。
1 达克罗涂层的特点[1](1)生产过程无污染。
达克罗涂覆生产过程中，工件在前处理时，仅生成少量的铁锈和粘附在工件表面的油污，整个生产是在一个封闭循环的工序中进行,达克罗涂液在固化时向外排放的主要是涂液中的水份，因此对外界无污染。
(2)极强的抗腐蚀性能。
达克罗涂层的厚度一般情况下，一涂的厚度3～5μｍ，二涂二烘在6～10μｍ,根据统计,在标准盐雾试验下，达克罗涂层每100ｈ消耗1μｍ,而电镀锌时涂层每10ｈ即消耗1μｍ,因此达克罗涂层的抗盐雾侵蚀能力,在同等涂层厚度下,是电镀抗腐能力的7～10倍。
做的好的达克罗的涂层，耐盐雾侵蚀能力可达1000ｈ以上。
(3)高渗透性。
达克罗涂液是水溶性的涂液,所以它的渗透性非常好,在细微的空隙的中也能形成涂层，其深涂能力远优于电镀。
与电镀相比，对于小孔的内壁，电镀时是很困难的，但达克罗涂覆时则能很好的涂覆上去。
有人曾做过试验，收紧的弹簧件经过达克罗处理后,放开后再作盐雾试验,其耐盐雾试验的时间仍可达到240ｈ以上,说明达克罗涂液已渗入紧密结合的缝隙处。
(4)无氢脆。
达克罗处理的一个特点是工件在前处理时不进行酸洗。
达克罗工艺流程
达克罗工艺流程
达克罗工艺是一种常用的金属表面处理工艺，通过在金属表面形成一层氧化膜来增强金属的耐腐蚀性能和装饰性能。
达克罗工艺流程主要包括前处理、达克罗处理和后处理三个步骤。
首先是前处理阶段。
在这个阶段，需要对金属表面进行清洗和脱脂处理，以确保金属表面的干净和光滑。
清洗可以采用碱洗、酸洗等方法，去除金属表面的油污和杂质；脱脂则是通过溶剂或碱性溶液去除金属表面的油脂和其他有机物，使金属表面达到理想的处理状态。
接下来是达克罗处理阶段。
在这个阶段，将金属件浸泡在达克罗液中进行处理。
达克罗液是一种含有铬酸盐、氟化物、硝酸盐等成分的处理液体，通过在金属表面形成一层微孔性氧化膜，从而提高金属的耐腐蚀性能和附着力。
达克罗处理可以分为浸镀法和喷涂法两种，根据金属件的形状和尺寸选择合适的处理方法。
最后是后处理阶段。
在达克罗处理完成后，需要对金属件进行中和、清洗和干燥等后续处理。
中和是将金属件浸泡在碱性溶液中中和残留的达克罗液，以防止对环境造成污染；清洗则是用清水或
酒精清洗金属表面，去除残留的化学药剂和杂质；最后进行干燥处理，确保金属表面的干净和光滑。
总的来说，达克罗工艺流程是一种重要的金属表面处理工艺，通过前处理、达克罗处理和后处理三个步骤，可以使金属件表面形成一层均匀、致密的氧化膜，提高金属的耐腐蚀性能和装饰性能。
在实际应用中，需要根据金属材料的种类和要求选择合适的达克罗工艺流程，以确保处理效果和质量。
达克罗工艺技术
达克罗工艺技术达克罗工艺技术，又称电沉积工艺技术，是一种在金属材料表面通过电流和电化学方法进行电沉积的工艺技术。
这种工艺技术可以在金属材料表面形成均匀、致密、耐腐蚀的金属层，从而提高金属材料的抗腐蚀性能和外观质量。
达克罗工艺技术主要应用于钢铁制品的防腐处理，尤其在汽车和家电行业中得到了广泛的应用。
传统的达克罗工艺技术主要包括浸泡、电解和干燥等步骤。
首先，将待处理的金属材料放入含有达克罗工艺液的槽中浸泡，使达克罗工艺液中的化学物质与金属材料表面发生反应，形成致密的金属层。
接着，通过电流和电解方法，在金属材料表面形成均匀的金属层。
最后，将达克罗处理过的金属材料在干燥设备中进行干燥，使其表面得到充分的固化。
在达克罗工艺技术中，达克罗工艺液是起到关键作用的。
达克罗工艺液主要由含有金属盐溶液、酸性物质和添加剂组成。
金属盐溶液可以提供金属离子，酸性物质可以维持达克罗工艺液的酸性，添加剂可以改善达克罗工艺液的性能。
不同的达克罗工艺液可以产生不同的金属层结构和性能，所以选择合适的达克罗工艺液是很重要的。
达克罗工艺技术具有很多优点。
首先，达克罗工艺技术可以在金属材料表面形成一个均匀、致密、结合力强的金属层，从而提高金属材料的耐腐蚀性能和外观质量。
其次，达克罗工艺技术可以对复杂形状的金属制品进行处理，不会影响其形状和尺寸精度。
再次，达克罗工艺技术具有较高的生产效率，可以在较短的时间内完成大批量的处理。
然而，达克罗工艺技术也存在一些问题。
首先，达克罗工艺液中含有一定的有毒物质，对环境具有一定的污染。
其次，达克罗工艺技术的工艺控制要求较高，操作人员需要具备一定的专业知识和技能。
再次，达克罗工艺技术的设备和工艺参数需要进行精密调节，对设备的要求较高。
总的来说，达克罗工艺技术是一种应用广泛的金属表面处理技术，具有很多优点，如提高金属材料的抗腐蚀性能和外观质量，适用于复杂形状的金属制品等。
随着科技的进步，达克罗工艺技术不断发展，目前已经出现了一些新的达克罗工艺技术，如无铬达克罗技术等，这些新的技术在减少环境污染和提高工艺效率方面具有一定的优势，给达克罗工艺技术的发展带来了新的方向。
镁合金无铬达克罗工艺研究
镁合金无铬达克罗工艺研究镁合金是一种具有重要工程用途的金属材料，在航空航天、汽车制造、建筑等领域中应用广泛。
而达克罗工艺作为一种金属表面抛光处理技术，可以改善镁合金表面光洁度、硬度、抗腐蚀、耐磨性等性能，是镁合金涂层完善的重要工艺手段。
一、合金无铬达克罗工艺研究1、克罗工艺的基本原理达克罗抛光技术是一种微观抛光技术，主要利用带电微粒的碰撞及摩擦作用，使金属表面光洁度、硬度、抗腐蚀性以及耐磨性等性能得到提高。
达克罗抛光可以将大型粗糙度极限由Ra 80.02μm降低到Ra 0.2μm，满足精密部件的装配要求。
达克罗抛光有一定程度上避免了使用复杂抛光机械，抛光时间、效率高，抛光均匀度高，可以达到不锈钢、铝合金等金属材料的抛光要求。
2、合金无铬达克罗工艺镁合金表面抛光，多数使用机械抛光，虽然简单便捷，但不能解决粗糙度极限低的要求。
达克罗抛光技术能够解决这一问题，其包括辊式达克罗抛光、脉冲达克罗抛光、非接触达克罗抛光等多种抛光方式，根据客户的要求选择不同的抛光方式。
无铬达克罗抛光是一种无污染环保的达克罗抛光技术，因不用交叉清洁和普通抛光技术涉及到有毒材料，所以能够满足镁合金的无污染抛光要求。
3、艺要求无铬达克罗抛光对表面处理工件的要求十分高，如果表面存在裂纹、明显的不平整或微小的毛刺等缺陷，则必须进行机械抛光处理，除此之外，还需要检查表面处理工件的尺寸精度、光洁度等，保证表面条件良好，以保证最终质量。
同时，还需要对辊式达克罗抛光机中辊子的材质、直径、几何形状和表面状况等进行严格质检，以保证无铬达克罗抛光的有效性。
二、术优势1、铬达克罗抛光的技术优势无铬达克罗抛光技术可以达到较高的表面质量，表面光洁度高，粗糙度极限低，硬度、抗腐蚀、耐磨性和表面力学性能大大提高，深受各行业的欢迎。
2、能减排无铬达克罗抛光技术能够有效提高镁合金涂层的性能，同时可以大大减少涂层占原料消耗量，从而节约能源，减少环境污染。
三、论无铬达克罗抛光技术是镁合金涂层完善的重要工艺手段，具有提高表面光洁度、硬度、抗腐蚀、耐磨性等性能，改善镁合金表面状态，提高工件加工精度，满足精密部件装配要求，技术简单、效率高等优点，是航空航天、汽车制造、建筑等行业抛光要求十分理想的抛光技术。
达克罗工艺
达克罗是由微磷片状锌片、铝片、铬酐，乙二醇等组成的分散性水溶液，将其涂覆在钢材等基体表面，经300℃左右烘烤，使6价Cr被乙二醇等有机物还原，生成不溶于水，无定形的Cr2O3，作为粘合剂与表面数十层锌片、铝片相互结合，形成致密保护膜。
膜层按体积计约含75%锌、10%铝和15%其他配合料，外观呈银灰色，具有亚光金属光泽。
膜层一般5~15微米，厚度跟防腐时间正相关。
工艺流程：:脱脂→抛丸→涂覆→烘烤固化→冷却→包装等优点：1、防锈性能优异，中性盐雾实验500小时以上2、无氢脆缺点：1、成本高，为普通磷化，发黑等3倍以上2、由于铬酐等不可能完全被还原，含有六价铬，对人体有一定伤害，无法通过ROHS 法规。
dacromet320是基础型达克罗，其中dacromet320LC是低铬达克罗。
dacromet500是改进的达克罗，比基础涂层多加了PTFE粉，使带自润滑功能，达到减小摩擦系数和扭矩系数的目的。
这几种达克罗涂层的颜色都是银灰色的。
达克罗可以用于海洋环境，如果做得好是不会发生这种现象的，如果膜层脱落，出现金属基体，那肯定是不行的，纵然达克罗有修复功能，对于这样大面积的脱落也是无能为力的。
这批产品的表面处理肯定是不合格的。
达克罗防腐性能是不错的，但过不了ROHS。
传统达克罗称锌铬涂层，需要靠铬酐来钝化，虽然有部分被还原为三价铬，但是不可能完全还原的，含有六价铬残余，过不了ROHS的。
除非采用无铬达克罗，比如交美特等，但是其防腐性能又不如达克罗。
现在没出现是因为形成原电池的缘故，锌，铝先被腐蚀，从而保护了钢铁基体。
达克罗防腐要盐雾要500小时以上呢，涂层脱落的话时间肯定大为缩短。
达克罗技术简介达克罗金属表面处理方法，最早诞生于二十一世纪五十年代。
在北美、北欧寒冷的冬天，由于下雪，道路上结下了厚实的冰层严重阻碍机动车的行驶，人们用在地上撒盐的方法降低水凝固点的温度，溶解冰层，缓解道路畅通的问题，但接踵而来的盐中氯离子严重地侵蚀了钢铁集体，以致大量交通工具受损而遭到破坏。
