承台筏板钢筋工程施工方案
基础施工方案-筏板、桩承台基础施工方案
基础施工方案-筏板、桩承台基础施工方案一、项目背景在土木工程中，基础施工是整个工程建设中至关重要的一环。
本文将讨论基础施工中的筏板和桩承台基础施工方案，通过对施工步骤和注意事项的详细介绍，以确保基础施工的顺利实施。
二、筏板基础施工方案1. 材料准备筏板基础施工所需材料包括水泥、砂、碎石、钢筋等，施工前要确保所有材料已按需准备。
2. 施工步骤1.在基础设计位置浇筑一层水泥砂浆垫层，用于增强基础的承载能力。
2.根据设计图纸要求，安装和固定模板，确保模板布置准确无误。
3.钢筋加工并按照设计要求铺设在模板内，注意钢筋的间距和纵横向连接。
4.浇筑混凝土，用振动器震实混凝土，确保混凝土的密实性和均匀性。
5.待混凝土初凝后，处理表面并进行养护。
3. 注意事项•筏板基础施工时，要确保混凝土浇筑前基底平整、干燥，并清除基底上的浮土；•施工期间要根据施工进度及时调整模板和钢筋的安装位置，确保整体施工质量；•在混凝土浇筑前和初凝期间要做好充分养护工作，以确保混凝土的强度和耐久性。
三、桩承台基础施工方案1. 材料准备桩承台基础施工所需材料包括水泥、砂、碎石、钢筋、预制桩等，施工前应充分准备所有所需材料。
2. 施工步骤1.按照设计要求确定桩位，进行桩位标定和打桩；2.选择合适的预制桩，安装在桩位上并做好固定工作；3.根据设计要求在桩顶和预制桩之间做好连接钢筋；4.搭设模板并浇筑桩承台混凝土，用振动器震实混凝土；5.待混凝土初凝后，处理表面并进行养护。
3. 注意事项•桩承台基础施工前要确保桩位准确，桩体垂直，预制桩的质量符合要求；•施工期间要注意预制桩与桩承台混凝土之间的连接，确保承台的稳固性；•混凝土浇筑后要做好充分的养护工作，以确保混凝土的强度和稳定性。
四、总结基础施工对整个土木工程的安全性和稳定性起着决定性的作用，而筏板和桩承台是基础施工中常见的施工形式。
通过本文对筏板和桩承台基础施工方案的详细介绍，希望能为相关工程建设提供一定的参考和帮助，确保基础施工的质量和效果。
承台施工中的配合筏板与主筏板安装方法
承台施工中的配合筏板与主筏板安装方法承台施工是建筑工程中非常重要的一环，它承载着上部结构的重量，并将其传递到基础中。
而在承台的施工过程中，配合筏板与主筏板的安装方法至关重要。
本文将从配合筏板和主筏板的安装流程、注意事项以及施工效果等方面来详细介绍。
首先，让我们来了解一下配合筏板和主筏板的概念。
配合筏板，又称支底筏板,是位于承台底部的木质或金属质的板材，用于支撑主筏板，并起到承载重量的作用。
而主筏板则是位于配合筏板之上的板材，它直接承载上部结构的荷载。
因此，配合筏板和主筏板的安装方法直接关系到承台的稳定性和承载能力。
在安装配合筏板和主筏板之前，首先需要确定承台的尺寸和位置。
这是非常重要的，因为只有准确的尺寸和位置才能确保配合筏板和主筏板的安装正确无误。
在确认了承台的尺寸和位置后，可以进行配合筏板的安装了。
配合筏板的安装一般分为两个步骤：首先是材料的准备，然后是具体的安装过程。
在材料准备方面，需要根据承台的尺寸来选择合适的木质或金属质的板材。
然后将板材按照尺寸要求切割成合适的大小，以便于安装。
接下来是具体的安装过程。
在安装配合筏板时，需要先将其放置在承台的底部，并用木楔或螺栓来调节其高度。
确保其与承台底面接触紧密，不出现明显的空隙。
同时还要注意，配合筏板的接缝部位需要留出一定的间隙，以便于之后主筏板的安装。
当配合筏板安装完毕后，可以开始进行主筏板的安装了。
主筏板的安装与配合筏板类似，也需要先进行材料的准备，然后是具体的安装过程。
在准备材料时，需要选择合适的板材，并按照承台的尺寸要求进行切割。
然后将主筏板放置在配合筏板之上，并用木楔或螺栓进行固定。
确保主筏板的平整度和密封性。
在主筏板安装过程中，需要注意以下几个方面。
首先是要保证主筏板之间的接缝处紧密，不出现明显的空隙。
其次是要正确安装主筏板的支撑装置，以增加其承载能力。
最后，还需要对主筏板进行定位检查，确保其位置正确无误。
配合筏板和主筏板的安装方法直接关系到承台的稳定性和承载能力。
桩承台上部钢筋深入筏板基础
桩承台上部钢筋深入筏板基础桩承台是一种常见的基础结构，用于承受桩柱和上部结构的荷载，并将荷载传递到地基中。
在桩承台的设计和施工过程中，钢筋的布置和深入筏板基础是非常重要的一步。
下面将详细介绍桩承台上部钢筋深入筏板基础的相关内容。
一、桩承台上部钢筋深入筏板基础的作用1. 加固桩顶与筏板之间的连接：在桩承台上部，为了增加桩顶与筏板之间的连接强度，需要将钢筋深入到筏板基础中。
这样可以有效地提高整个结构的稳定性和抗震能力。
2. 增加桩柱与上部结构之间的传力：通过将钢筋深入到筏板基础中，可以增加桩柱与上部结构之间的传力面积，提高整个结构的承载能力和耐久性。
3. 提高整体结构的刚度：在桩承台上部，通过将钢筋深入到筏板基础中，可以增加整体结构的刚度和稳定性。
这对于减小结构变形、提高结构的抗震性能非常重要。
二、桩承台上部钢筋深入筏板基础的设计原则1. 根据设计要求确定钢筋的直径和间距：根据工程设计要求，确定桩承台上部钢筋的直径和间距。
一般来说，直径较大的钢筋可以提供更好的抗弯强度和承载能力，而间距较小的钢筋可以增加整个结构的刚度和稳定性。
2. 考虑桩柱与上部结构之间的传力问题：在桩承台上部，需要将钢筋深入到筏板基础中，并与桩柱进行连接。
在设计过程中需要考虑桩柱与上部结构之间传力的问题，并合理确定钢筋的布置方式。
3. 考虑土壤条件和地基情况：在桩承台上部钢筋深入筏板基础时，需要考虑土壤条件和地基情况。
根据不同土壤类型和地基情况，确定合适的深入长度和布置方式，以确保整个结构的稳定性和安全性。
三、桩承台上部钢筋深入筏板基础施工步骤1. 准备工作：在施工前，需要对桩承台上部的钢筋进行检查和清理，确保其符合设计要求。
同时，准备好所需的施工材料和设备。
2. 钢筋布置：根据设计要求，在桩承台上部进行钢筋布置。
根据钢筋直径和间距确定合适的布置方式，并使用钢筋连接件将钢筋与桩柱连接起来。
3. 钢筋深入：在钢筋布置完成后，需要将钢筋深入到筏板基础中。
筏板钢筋支撑施工方案(施工现场用)
武海·中华名城二期工程筏板钢筋支撑专项施工方案编制：审核：审批：四川浩耀建筑工程有限公司2014年6月目录第一章编制依据 (1)第二章工程概况 (1)第三章施工准备 (1)第四章施工步骤 (2)第五章现场文明施工 (2)第六章钢筋支撑计算书 (3)第一章编制依据1、《建筑施工安全检查标准》（JGJ59-2011）；2、《钢筋焊接及验收规范》（JGJ18-2012）；3、《建筑工程施工质量验收统一标准》（GB50300-2001）；4、《建筑施工手册》第四版；5、本工程的建筑、结构施工图；6、本工程施工组织设计；7、有关本工程技术洽商和图纸会审记录；8、成都地区及本工程的实际情况，国家及行业现行的法律法规、技术规范规程和施工验收规范，本公司内部技术标准、工作标准、管理标准以及相关的安全生产管理规定。
第二章工程概况本工程位于成都市青白江区，由武海大同置业有限公司投资新建的高层住宅群。
建筑面积约70000m2，工程结构类型为框架-剪力墙结构体系，地下一层，地上18层，建筑高度18.150m，建筑层高3m。
本工程基础形式主楼采用筏板基础，地下室采用独立柱基和抗水板组合式基础。
主楼部分的筏板厚度为1000mm，局部在基础厚度变化的交接部位达到3500mm厚，达到大体积砼的标准；附楼和地下室中庭部分底板厚300mm、400mm；基础地基为天然地基，以稍密砂砾石作持力层，基础最大埋深7m。
筏板钢筋主要采用HRB400Φ20@150，局部附加二排钢筋HRB400Φ22@150、Φ20@150、Φ18@150等；抗水板钢筋主要采用HRB400Φ14@150。
基础砼等级为C35P8。
第三章施工准备一、测量准备根据计算书的间距，平面控制网线，后浇带位置边线、承台边线的位置在垫层上放出支撑钢筋的定位轴线。
二、材料准备1、按照图纸计算出所需钢筋量，采购一定量的E63焊条，进场的钢材、焊条必需有产品质量证明书，原材试验报告并分批进行复试，如有不符合规范的予以退场。
承台筏板混凝土施工方案
承台及筏板混凝土施工方案编制：审核：审批：XXXX项目经理部编制日期：年月日目录第一章编制依据 (1)第二章工程概况 (1)2.1建筑设计概况 (1)2.2建筑结构概况 (1)第三章施工准备 (3)3.1机具布置 (3)3.2劳动力组织 (3)3.3商品混凝土搅拌站选择 (3)3.4施工准备 (4)第四章混凝土施工工艺和施工要求 (5)4.1模板工程 (5)4.2钢筋工程 (6)4.3泵送工艺 (6)4.4混凝土工程 (6)第五章质量及安全措施 (9)5.1主控项目 (9)5.2一般项目 (9)5.3施工注意事项及安全措施 (10)5.4安全措施 (10)第六章成品保护 (11)第七章施工注意事项 (11)第八章应急预案 (12)8.1机构及职责 (12)8.2紧急处理程序 (12)8.3事故调查、报告 (14)8.4应急处理的反馈 (14)第一章编制依据1、《XXXX酒店项目施工图纸》2、《图纸会审纪要及项目施工组织设计》3、《普通混凝土配合比设计规程》（JGJ55-2011）4、《混凝土泵送施工技术规程》（JGJ/T10--2011）5、《建筑工程施工质量验收统一标准》（GB50300-2013）6、《混凝土结构工程施工及验收规范》（GB50204-2002）7、《地下防水工程技术规范》GB 50108-20088、《地下室防水工程质量验收规范》GB 50208-20119、《建筑地基基础工程施工质量验收规范》GB50202-200210、《工程测量规范》GB50026-200711、《建筑施工安全检查标准》JGJ59-201112、《建筑工程施工质量验收标准强制性条文》第二章工程概况2.1建筑设计概况本建筑为高度为63.3米，总建筑面积：31164㎡，地上27994㎡，地下3170㎡；地下3272.88㎡；建筑结构形式为框架结构，正常使用条件下，本建筑结构设计使用年限为50年；安全结构等级为二级，地基基础设计等级为乙级，建筑耐火等级为一级，其中地下室为一级；屋面防水为二级，使用年限为15年。
桩承台上部钢筋深入筏板基础

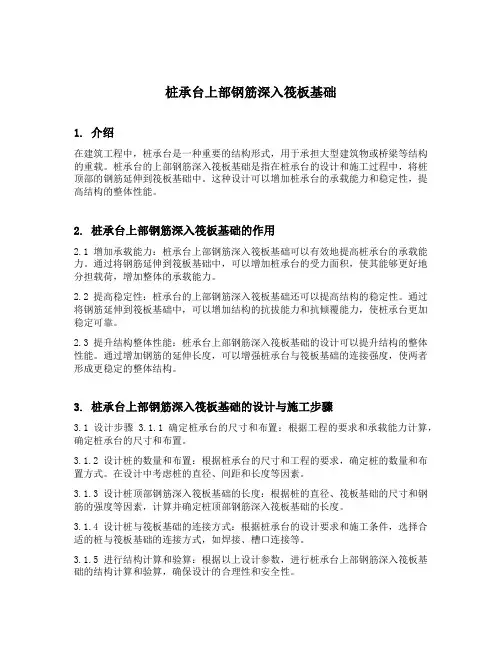

桩承台上部钢筋深入筏板基础1. 介绍在建筑工程中，桩承台是一种重要的结构形式，用于承担大型建筑物或桥梁等结构的重载。
