压力表的安装与原理
压力表常识2012[1].2.24
![压力表常识2012[1].2.24](https://img.taocdn.com/s3/m/f7ad7e0352d380eb62946ddd.png)
压力表常识一、压力表定义、原理、测量精度、使用温度1、压力表定义：以弹性元件为敏感元件，测量并指示高于环境压力的仪表。
2、压力表原理：压力表通过表内的敏感元件（波登管、膜盒、弹簧管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
3、压力表按其测量精确度可分为精密压力表、一般压力表。
精密压力表的测量精确度等级分别为0.1、0.16、0.25、0.4级；一般压力表的测量精确度等级分别为1.0、1.6、2.5、4.0级。
4、压力表使用环境温度：-25~70℃(外壳内充液)，相对温度不大于 85% 。
-40~70℃(外壳内不充液) ，相对温度不大于85% 。
5、液体填充填充液体常被用来保护内部零件不被剧烈的震动或有节奏的震动损害，而且可以排除腐蚀性危害和冷冻等危害。
标准的充填物液体为甘油，假如有电气配件的时候，甘油可以起到特殊的保护作用。
要想可以在更低的温度下测量，可以选择特殊的填充的液体。
二、压力表的安装：1、压力表的连接处应加装密封垫片，一般低于80℃及2MPa 压力用石棉纸板或铝片，温度及压力更高时（50MPa）用退火紫铜或铅垫。
另外还要考虑介质的影响，例如测氧气的压力表不能用带油或有机化合物的垫片，否则会引起爆炸。
测量乙炔压力时禁止用铜垫。
2、测量蒸汽压力时应加装凝液管，以防止高温蒸汽直接和测压元件接触；对于有腐蚀介质时，应加装充有中性介质的隔离罐等。
总之，针对具体情况（如高温、低温、腐蚀、结晶、沉淀、粘稠介质等），采取相应的防护措施。
3、当被测介质易冷凝或冻结时，必须加保温伴热管线。
4、取压口到压力表之间应装切断阀，应靠近取压口。
5、测压点的选择（1）要选在被测介质直线流动的管段部分，不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
（2）测量流动介质的压力时，应使取压力点与流动方向垂直，清除钻孔毛刺。
（3）测量液体压力时，取压点应在管道下部，使导压管内不积存气体，测量气体时，取压点应在管道上方，使导压管内不积存液体。

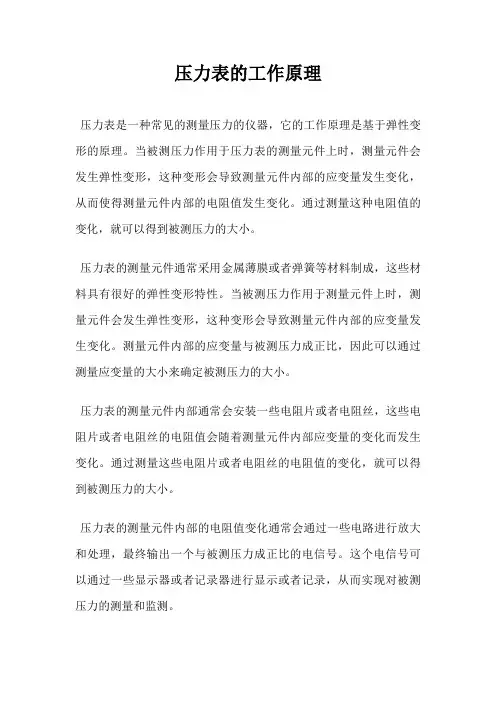

压力表的工作原理
压力表的工作原理
压力表是一种常见的测量压力的仪器，它的工作原理是基于弹性变形的原理。
当被测压力作用于压力表的测量元件上时，测量元件会发生弹性变形，这种变形会导致测量元件内部的应变量发生变化，从而使得测量元件内部的电阻值发生变化。
通过测量这种电阻值的变化，就可以得到被测压力的大小。
压力表的测量元件通常采用金属薄膜或者弹簧等材料制成，这些材料具有很好的弹性变形特性。
当被测压力作用于测量元件上时，测量元件会发生弹性变形，这种变形会导致测量元件内部的应变量发生变化。
测量元件内部的应变量与被测压力成正比，因此可以通过测量应变量的大小来确定被测压力的大小。
压力表的测量元件内部通常会安装一些电阻片或者电阻丝，这些电阻片或者电阻丝的电阻值会随着测量元件内部应变量的变化而发生变化。
通过测量这些电阻片或者电阻丝的电阻值的变化，就可以得到被测压力的大小。
压力表的测量元件内部的电阻值变化通常会通过一些电路进行放大和处理，最终输出一个与被测压力成正比的电信号。
这个电信号可以通过一些显示器或者记录器进行显示或者记录，从而实现对被测压力的测量和监测。
压力表的工作原理是基于弹性变形的原理，通过测量测量元件内部的应变量或者电阻值的变化来确定被测压力的大小。
压力表在工业生产、科学研究和日常生活中都有广泛的应用，是一种非常重要的测量仪器。

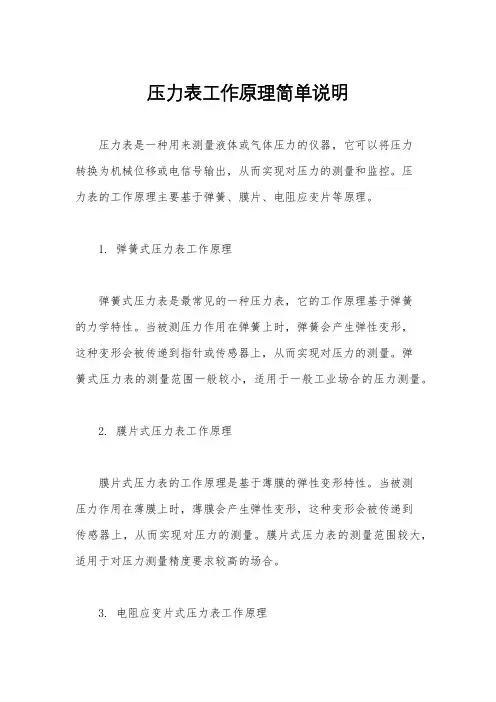

压力表工作原理简单说明
压力表工作原理简单说明
压力表是一种用来测量液体或气体压力的仪器，它可以将压力
转换为机械位移或电信号输出，从而实现对压力的测量和监控。
压
力表的工作原理主要基于弹簧、膜片、电阻应变片等原理。
1. 弹簧式压力表工作原理
弹簧式压力表是最常见的一种压力表，它的工作原理基于弹簧
的力学特性。
当被测压力作用在弹簧上时，弹簧会产生弹性变形，
这种变形会被传递到指针或传感器上，从而实现对压力的测量。
弹
簧式压力表的测量范围一般较小，适用于一般工业场合的压力测量。
2. 膜片式压力表工作原理
膜片式压力表的工作原理是基于薄膜的弹性变形特性。
当被测
压力作用在薄膜上时，薄膜会产生弹性变形，这种变形会被传递到
传感器上，从而实现对压力的测量。
膜片式压力表的测量范围较大，适用于对压力测量精度要求较高的场合。
3. 电阻应变片式压力表工作原理
电阻应变片式压力表的工作原理是基于电阻应变片的电阻值随
受力变化而产生微小变化的特性。
当被测压力作用在电阻应变片上时，电阻值会发生微小变化，这种变化会被测量电路检测到，并转
换为相应的电信号输出。
电阻应变片式压力表的测量范围较大，适
用于对压力测量精度和稳定性要求较高的场合。
总的来说，不同类型的压力表在测量原理上有所不同，但它们
都是通过测量受力元件的变形或电阻值的变化来实现对压力的测量。
压力表在工业生产、化工、石油、航空航天等领域都有广泛的应用，对于保障设备安全运行和产品质量具有重要作用。

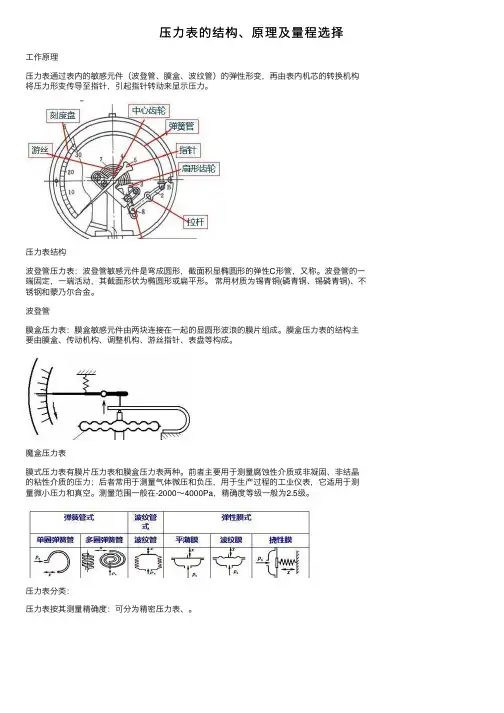

压力表的结构、原理及量程选择
压⼒表的结构、原理及量程选择⼯作原理压⼒表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压⼒形变传导⾄指针，引起指针转动来显⽰压⼒。
压⼒表结构波登管压⼒表：波登管敏感元件是弯成圆形，截⾯积显椭圆形的弹性C形管，⼜称。
波登管的⼀端固定，⼀端活动，其截⾯形状为椭圆形或扁平形。
常⽤材质为锡青铜(磷青铜、锡磷青铜)、不锈钢和蒙乃尔合⾦。
波登管膜盒压⼒表：膜盒敏感元件由两块连接在⼀起的显圆形波浪的膜⽚组成。
膜盒压⼒表的结构主要由膜盒、传动机构、调整机构、游丝指针、表盘等构成。
魔盒压⼒表膜式压⼒表有膜⽚压⼒表和膜盒压⼒表两种。
前者主要⽤于测量腐蚀性介质或⾮凝固、⾮结晶的粘性介质的压⼒；后者常⽤于测量⽓体微压和负压，⽤于⽣产过程的⼯业仪表，它适⽤于测量微⼩压⼒和真空。
测量范围⼀般在-2000～4000Pa，精确度等级⼀般为2.5级。
压⼒表分类：压⼒表按其测量精确度：可分为精密压⼒表、。
精密压⼒表精密压⼒表的测量精确度等级分别为0.1、0.16、0.25、0.4级0.05级；⼀般压⼒表的测量精确度等级分别为1.0、1.6、2.5、4. 0级。
测量范围：分为、压⼒真空表、微压表、低压表、中压表及⾼压表；适⽤条件：分为耐振型、耐热型、耐腐蚀型、抗冲击防爆型；耐震压⼒表按接⼝位置：分为径向和轴向；压⼒表螺纹接⼝的位置,螺纹接⼝在表盘下⽅是径向的,与表盘垂直的是轴向的。
径向和轴向压⼒表特殊压⼒表：氧⽓压⼒表与普通压⼒表在结构和材质⽅⾯可以完全⼀样，只是氧⽤压⼒表必须禁油。
因为油进⼈氧⽓系统易引起爆炸。
氧⽓压⼒表电接点压⼒表：加装上下限触点机构，压⼒偏离给定范围时发出报警信号。
电接点压⼒表表径的选择压⼒仪表的表径指仪表外壳的直径，常⽤的有60mm、 l00mm、 150mm、200mm、250mm等规格。
⼀般根据检测，仪表所处位置和照明情况来选⽤适合的表径，以能便于观察清楚为宜。
在远距离和较暗处，适于⽤100mm 以上直径的仪表。

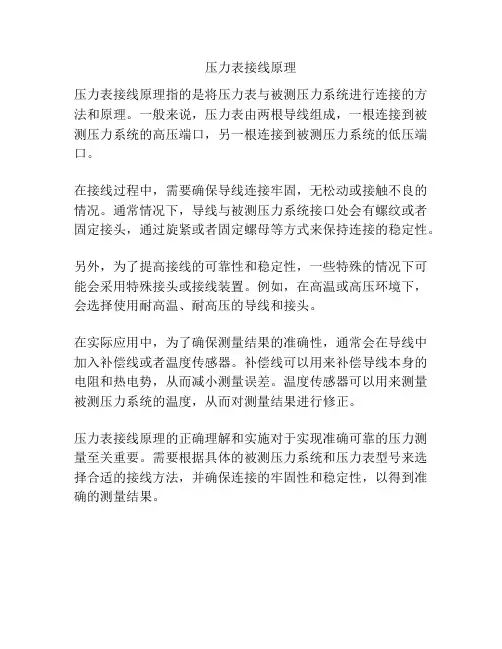

压力表接线原理
压力表接线原理
压力表接线原理指的是将压力表与被测压力系统进行连接的方法和原理。
一般来说，压力表由两根导线组成，一根连接到被测压力系统的高压端口，另一根连接到被测压力系统的低压端口。
在接线过程中，需要确保导线连接牢固，无松动或接触不良的情况。
通常情况下，导线与被测压力系统接口处会有螺纹或者固定接头，通过旋紧或者固定螺母等方式来保持连接的稳定性。
另外，为了提高接线的可靠性和稳定性，一些特殊的情况下可能会采用特殊接头或接线装置。
例如，在高温或高压环境下，会选择使用耐高温、耐高压的导线和接头。
在实际应用中，为了确保测量结果的准确性，通常会在导线中加入补偿线或者温度传感器。
补偿线可以用来补偿导线本身的电阻和热电势，从而减小测量误差。
温度传感器可以用来测量被测压力系统的温度，从而对测量结果进行修正。
压力表接线原理的正确理解和实施对于实现准确可靠的压力测量至关重要。
需要根据具体的被测压力系统和压力表型号来选择合适的接线方法，并确保连接的牢固性和稳定性，以得到准确的测量结果。
压力表的原理
压力表的原理压力表是一种用来测量流体压力的仪器，它在工业、实验室和日常生活中都有着广泛的应用。
压力表的原理是基于弹簧力学和流体静力学的基本原理，通过测量弹簧的变形来确定流体的压力大小。
下面我们将详细介绍压力表的原理及其工作原理。
首先，压力表的原理基于弹簧力学。
当压力表受到流体的压力作用时，内部的弹簧会发生变形。
根据胡克定律，弹簧的变形与受力成正比，因此可以通过测量弹簧的变形来确定流体的压力大小。
弹簧的变形会导致指针或传感器的移动，从而将压力转换为机械位移或电信号。
其次，压力表的原理还涉及到流体静力学。
根据帕斯卡定律，流体在静态平衡状态下的压力是均匀分布的。
因此，当流体对压力表施加压力时，压力表内部的传感器会受到均匀的压力作用，从而产生相应的变化。
通过测量这种变化，可以准确地确定流体的压力大小。
压力表的工作原理是将流体的压力转换为机械位移或电信号。
在机械压力表中，流体的压力作用在弹簧上，使得弹簧发生变形，进而驱动指针或机械装置进行位移。
而在电子压力表中，流体的压力作用在传感器上，产生相应的电信号，经过放大和处理后输出到显示装置或控制系统中。
除了基本的原理外，压力表的工作还受到温度、介质、精度等因素的影响。
由于弹簧和传感器的特性会随着温度的变化而发生变化，因此在高温或低温环境下，压力表的测量精度可能会受到影响。
此外，不同的介质对压力表的测量精度也会产生影响，一些特殊介质可能会对压力表产生腐蚀或污染，从而影响其测量的准确性。
在使用压力表时，需要注意保持压力表的清洁和完好，定期进行校准和维护。
这样才能确保压力表的准确性和可靠性，从而保证工业生产和实验的顺利进行。
总之，压力表的原理是基于弹簧力学和流体静力学的基本原理，通过测量弹簧的变形或传感器的信号来确定流体的压力大小。
在实际应用中，还需要考虑温度、介质、精度等因素对压力表的影响，并且需要定期进行校准和维护，以确保其准确性和可靠性。
希望本文能够帮助读者更好地理解压力表的原理及其工作原理。
压力表的工作原理流程
压力表的工作原理流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!压力表的工作原理流程压力表是一种用于测量压力的仪器，它的工作原理基于弹性元件的变形与压力之间的关系。
压力表基础知识
一、压力表基础知识1. 压力表的原理与构造原理：压力表通过表内的敏感元件（波登管、膜盒、波纹管）的弹性形变，再由表内机芯的转换机构将压力形变传导至指针，引起指针转动来显示压力。
构造：溢流孔：若发生波登管爆裂的紧急情况的时候，内部压力将通过溢流孔向外界释放，防止玻璃面板的爆裂。
注：为了保持溢流孔的正常性能，请在表后面留出至少10mm的空间，不要改造或塞住溢流孔。
指针：除标准指针外，其他指针也是可选的。
（零调指针最大值指针或设定指针）请在选型表中列出。
玻璃面板：除标准玻璃外，其他特殊材质玻璃，如强化玻璃，无反射玻璃也是可选的。
性能分类：普通型（标准）、蒸汽用普通型（M）、耐热型（H）、耐振型（V）、蒸汽用耐振型（MV）耐热耐振型（HV）。
用途区分参考JIS7505波登管压力表标准。
处理方式：禁油/禁水处理…在制造时除去残留在接液部的水或油。
外装指定：壳体颜色…除标准色以外，清特别注明。
节流阀：（可选）为了减小脉动压力，节流阀安装在压力入口处。
脉动压力：由于压力发生器中泵的脉动特性，使压力表的特诊曲线振幅较大。
这对压力表是非常有害的。
连接方式：本产品连接部有三种连接方式：钎焊…用于铜类材质的连接银铜钎焊…用于铜类材质和不锈钢材质之间连接 TIG焊接…用于不锈钢材质之间连接 2. 压力表术语正压与负压相对压力与绝对压力真空度（如图）压力的表示方法压力有两种表示方法：一种是以绝对真空作为基准所表示的压力，称为绝对压力；另一种是以大气压力作为基准所表示的压力，称为相对压力。
由于大多数测压仪表所测得的压力都是相对压力，故相对压力也称表压力。
当绝对压力小于大气压力时，可用容器内的绝对压力不足一个大气压的数值来表示。
称为”真空度”。
它们的关系如下：绝对压力=大气压力+相对压力真空度=大气压力—绝对压力我国法定的压力单位为Pa（N/㎡），称为帕斯卡，简称帕。
由于此单位太小，因此常采用它的106倍单位MPa（兆帕）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
甲醇工区培训材料三
压力表的选择与安装常识
一、压力表的选用
压力表的选用应根据使用要求，针对具体情况作具体分析，我们常见的压力表为弹簧管压力表，除普通弹簧管压力表之外，还有耐腐蚀的氨用压力表和禁油的氧用压力表。
我们根据以下依据做出种类、型号、量程和精度等级的选择。
1、根据工艺生产中对压力测量精度、被测压力高低、以及对附加装置的要求选择。
对于弹性式压力表，为保证弹性元件能在弹性变形范围内可靠工作，在选择压力表量程时，必须根据被测压力的性质(压力变化的快慢)留有足够的余地。
一般说来，在被测压力较稳定的情况下，最大压力值不超过满量程的3/4；在被测压力波动较大的情况下，最大压力值不超过满量程的2/3；为保证测量精度，被测压力的最小值应不低于满量程的1/3。
常见的压力表量程有0-0.1、0-0.6、0-1、0-4、0-6、0-10、0-15MPa等，举例说如果工作压力为0.4MPa，工作压力比较稳定，选择0-1MPa的压力表就可以了；如果工作压力为7MPa、位于压缩机出口压力检测点，选择0-15MPa量程的比较合适，而选择0-10MPa量程的表则略显偏小。
2、根据被测介质的温度高低、粘度大小、腐蚀度、是否易燃易爆等要求选择。
3、根据现场环境选择。
如高温、腐蚀、振动等。
二、压力表的安装
1、测压点的选择原则
一是测压点要选在被测介质作直线流动的直管段上，不可选在管路的拐弯、分岔、死角或能形成涡流的地方。
、二是测量流动介质时，导压管应与介质流动方向垂直，管口与器壁平齐；三是测量液体时取压点应在管道下部，测量气体时取压点应在管道上部。
2、引压管敷设
一是引压管管径粗细要合适，一般内径为6-10mm，长度尽可能短；二是如果被测介质容易冷凝或冻结，则必须加装伴热管、并进行保温；因受安装位置限
制，引压管水平安装时应保证有10度左右的倾斜，以利于积存于其中的液体或气体的排出。
3、压力表的安装
(1)压力表应安装在能够满足规定使用环境条件和易于观察检修的地方。
(2)应尽量避免温度对仪表的影响，当测高温气体或蒸汽压力时，应增加U 形隔离管。
(3)在有振动的情况下使用仪表，应加装减震器或选用耐震压力表。
(4)在被测压力波动剧烈和频繁(如泵、压缩机出口压力)时，应装缓冲器或阻尼器。
(5)压力表的连接处，应根据被测压力高低和介质性质，选择适当的材料，作为密封垫片，温度较高时用退火紫铜或铝垫片。
测量氧气压力时，不能使用浸油垫片、有机化合物垫片，紫铜垫片可以考虑使用。
(6)取压口到压力表之间应装有切断阀，以备检修更换压力表时使用。
切断阀应靠近取压口
(7)为安全起见，测量高压的仪表除选用表壳有通气孔外，安装时表壳应向墙壁和无人通过之处，以防发生意外。
(8)仪表必须垂直安装。
⑼安装压力表时，不允许用手直接拧表头安装，应用扳手将表头旋紧到位。
三、单圈弹簧管压力表
结构(如下图所示)和动作原理：
弹簧管压力表主要由一端面封闭(称自由端)并弯成圆弧形的扁圆(或椭圆)空心管子和一组传动放大机构简称机芯(包括拉杆、扇形齿轮、中心齿轮)及指示机构(包括指针和面板上的分度标尺)所组成。
被测压力由接头9通入，迫使弹簧管1的自由端B向右上方扩张。
自由端B 的弹性变形位移通过拉杆2使扇形齿轮3作逆时针偏转，进而带动中心齿轮4作顺时针偏转，使中心齿轮同轴的指针也作顺时针偏转，从而在面板6的刻度标尺上显示出被测压力P的数值。
四、精度等级
精度等级就是仪表的最大绝对误差除以满量程值后，再乘以100%所得数值中百分号前的那个数字。
数字越小精度等级越高，通常装置中使用的现场压力表、温度计的精度等级为1.5、2.0等。
例如：
某块压力表量程为0-4MPa，最大量程4MPa，经校验最大误差0.05MPa，则此表的精度等级为：
0.05÷4×100%=1.25%，取1.5
故此表的精度等级为1.5.。
