三坐标测针校准的规范流程

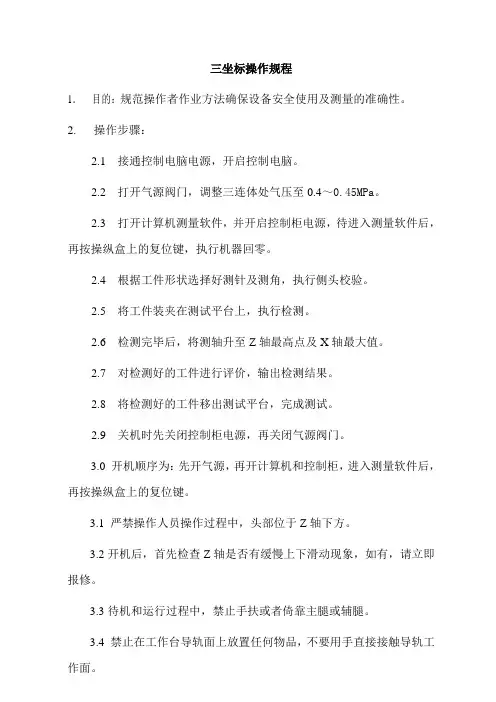

三坐标操作规
三坐标操作规程
1．目的：规范操作者作业方法确保设备安全使用及测量的准确性。
2. 操作步骤：
2.1接通控制电脑电源，开启控制电脑。
2.2打开气源阀门，调整三连体处气压至0.4～0.45MPa。
2.3打开计算机测量软件，并开启控制柜电源，待进入测量软件后，再按操纵盒上的复位键，执行机器回零。
2.4根据工件形状选择好测针及测角，执行侧头校验。
2.5 将工件装夹在测试平台上，执行检测。
2.6 检测完毕后，将测轴升至Z轴最高点及X轴最大值。
2.7 对检测好的工件进行评价，输出检测结果。
2.8 将检测好的工件移出测试平台，完成测试。
2.9 关机时先关闭控制柜电源，再关闭气源阀门。
3.0 开机顺序为：先开气源，再开计算机和控制柜，进入测量软件后，再按操纵盒上的复位键。
3.1 严禁操作人员操作过程中，头部位于Z轴下方。
3.2开机后，首先检查Z轴是否有缓慢上下滑动现象，如有，请立即报修。
3.3待机和运行过程中，禁止手扶或者倚靠主腿或辅腿。
3.4 禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。
3.5禁止自行打开外罩或调试机器。
3.6在测量机运行过程中，注意身体的任何部位都不能处于测量机的导轨区或运行范围内。
三坐标测量工作流程与规范的内容
三坐标测量工作流程与规范的内容下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!三坐标测量工作流程与规范详解在精密制造行业中，三坐标测量机（CMM，Coordinate Measuring Machine）是一种重要的质量控制工具，用于检测工件的几何尺寸和形状。
三坐标操作使用规程范文（二篇）
三坐标操作使用规程范文一、引言三坐标操作是一种用于测量物体尺寸和形状的常见工具，它可以提供准确的测量数据，用于质量控制、产品设计和制造过程中的验证等应用。
为了有效地使用三坐标操作，遵循一定的规程是非常重要的。
本文将提供一份三坐标操作使用规程范文，以帮助用户正确、高效地操作三坐标测量设备。
二、操作规程1. 准备工作a. 检查设备：在使用前，检查三坐标测量设备的状态，包括机械部件、电气系统和软件系统的工作正常性。
b. 清理工作台：确保工作台整洁无尘，以保证测量结果的准确性。
c. 准备测量夹具：根据需要准备测量夹具，确保夹具符合测量需求，并且没有损坏或变形。
2. 定位物体a. 将待测物体放置在测量台上，并使用夹具固定，确保物体位置稳定。
b. 调整测量台高度，使得测量的高度控制在合适的范围内。
3. 设置测量参数a. 打开三坐标测量软件，并选择合适的测量模式（例如，点测量、线测量、面测量等）。
b. 根据物体的尺寸、形状和表面特征，设置合适的测量参数，如测量速度、测量精度等。
4. 进行测量a. 使用操作杆或操纵按钮，将探测器移动到待测点。
b. 确保探测器与物体表面接触，产生信号。
c. 根据测量需要，通过操纵按钮控制探测器在不同方向上的移动，以完成测量。
5. 记录测量数据a. 在测量过程中，及时记录测量结果。
b. 如果需要，可以使用三坐标测量软件提供的测量数据管理功能，将测量结果保存为文件。
6. 分析和验证a. 对测量结果进行分析，比对与设计值的差异。
b. 如果测量结果满足要求，可以进行下一步的工序。
如果不满足要求，需要进一步调整测量参数或重新测量。
7. 清理和维护a. 在使用完三坐标测量设备后，及时清理工作台和设备，确保设备处于干净、整洁的状态。
b. 定期对设备进行维护，如润滑、校准和检修等，以保证设备的正常运行。
三、总结三坐标操作是一项重要的工作，准确地测量出物体的尺寸和形状对于质量控制和产品制造具有重要意义。
三坐标校准方法
三坐标校准方法三坐标测量技术是现代制造业中常用的一种精密测量方法。
在进行三坐标测量时，为了确保测量结果的准确性和可靠性，需要对三坐标测量机进行校准。
三坐标校准是指通过对三坐标测量机的各个参数进行精确测量和调整，使其满足规定的几何误差要求，从而提高测量机的测量精度和稳定性。
一、三坐标校准的基本原理三坐标校准的基本原理是通过测量一系列已知尺寸的标准工件，以比较测量结果与标准值之间的差异，从而确定测量机的误差，并通过调整测量机的参数使误差最小化。
校准时需要考虑的主要参数有坐标轴的直线度、平行度、垂直度、圆度、角度度量误差等。
二、三坐标校准的步骤1. 准备标准工件：根据需要进行测量的尺寸范围，选择相应的标准工件进行校准。
标准工件应具有高精度、稳定性好的特点，常用的有平面尺、球规、圆柱规等。
2. 设置测量条件：根据标准工件的特点，设置合适的测量参数，如测量速度、测量力等。
3. 进行基本误差校准：通过测量标准工件的基本误差，如直线度、平行度、垂直度等，确定测量机的基本误差，并进行调整。
4. 进行圆度误差校准：通过测量标准工件的圆度误差，确定测量机的圆度误差，并进行调整。
5. 进行角度度量误差校准：通过测量标准工件的角度度量误差，确定测量机的角度度量误差，并进行调整。
6. 进行测量机稳定性测试：通过连续测量标准工件多次，评估测量机的稳定性和重复性，并进行必要的调整。
7. 进行综合误差校准：根据实际需要，通过测量标准工件的综合误差，确定测量机的综合误差，并进行调整。
8. 验证测量机的校准效果：用校准后的测量机对标准工件进行测量，比较测量结果与标准值之间的差异，验证校准的效果。
三、三坐标校准的影响因素1. 环境因素：温度、湿度等环境因素会对测量机的性能产生影响，需要对环境因素进行控制和校准。
2. 操作人员技术水平：操作人员的技术水平和经验对校准结果有较大影响，需要经过专业培训和考核。
3. 校准工具的精度：校准工具的精度直接影响测量机的校准结果，需要选择高精度的校准工具。
三坐标检验流程规范
三坐标检验流程规范
一、检验目的
确保三坐标检验的规范化流程,保证检验结果的准确性。
二、检验环境
1. 检验环境温度保持在20±2°,湿度保持在45-80%。
2. 检验台面要平整、无震动,三坐标测量仪放置在检验台上。
3. 三坐标测量仪调试好后,进行预热30以上。
三、检验流程
1. 装夹待检零件,调整好检测起始位置。
2. 启动三坐标测量仪,选择测量程序,设置检测参数。
3. 进行自动检测,记录检测数据。
检测结束后,取出零件。
4. 对检测报告进行评审,判定零件质量。
5. 定期对三坐标测量仪进行校准,保证测量系统的准确性。
四、检验报告
检验报告需包括:
1. 被检零件名称、编号
2. 检验环境条件
3. 检测参数设置
4. 检测数据结果
5. 质量评定结论
六、检验记录
所有检验活动均需保留检验记录,包括检验人员、日期、数据结果等信息。
三坐标测量机校准规范介绍
提高产品质量
高精度的三坐标测量机是保证产品质量的关键因素之一，通过校准规范对设备进 行校准，可以确保产品在制造过程中得到准确的测量，从而提高产品的合格率。
校准规范有助于企业建立完善的质量管理体系，确保产品质量的稳定性和可靠性 ，增强企业的市场竞争力。
结果评估与反馈
对校准结果进行评估，确定三坐标测量机的 性能状态，并根据评估结果提出相应的改进 建议和措施。
05
三坐标测量机校准中的常见 问题及解决方案
设备故障排除
总结词
设备故障排除是校准过程中的重要环节，针对不同类型的故障采取相应的措施，确保设 备正常运行。
详细描述
三坐标测量机在使用过程中可能会出现各种故障，如传感器故障、电气系统故障、机械 系统故障等。针对不同类型的故障，校准人员需要具备相应的专业知识和技能，能够准 确判断故障原因，并采取相应的措施进行修复。在故障排除过程中，应遵循安全操作规
远程校准技术可以降低校准成本和时间，提高校准的准确性和可靠性，同时还可以实现跨地区、跨行 业的校准服务，是未来校准行业发展的重要趋势。
THANKS
延长设备使用寿命
三坐标测量机的使用寿命与其维护和保养密切相关，而校 准规范是设备保养的重要环节之一。通过定期校准，可以 及时发现设备潜在的问题和故障，避免因设备损坏而导致 停机和维护成本的增加。
校准规范通常包括设备使用和维护的建议和指导，有助于 操作人员正确使用和维护设备，延长其使用寿命。
03
三坐标测量机校准规范内容
将校准工具按照要求安装在三坐标测量机上。
运行校准程序
根据校准计划运行相应的校准程序，进行各项参 数的校准。
三坐标检定校准
三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。
特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。
本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。
三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。
此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。
进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。
在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。
基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。
三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合，包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。
②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。
注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。
需要进行6次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。
③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。
三坐标检定校准
三坐标检定校准三坐标测量机的测量精度和工作效率与测针的校准和选择紧密关联，在进行测量工作之前必须要合理的选择测针和对测针准确的校准，因为测针的测球有自己的尺寸，而测量零件的不同位置可能是用测球的不同位置去接触零件的，因此，测量的数据中含有测球自己的数值，而测针校准就是测量测球自己尺寸大小的过程。
特别是校准不同长度和位置的测针时测球校准结果球度误差的大小对测量结果的影响至关重要。
本文主要论述了三坐标测量机测针校准原理、校准注意事项以及合理选择三坐标测量机测针的原则。
三坐标测量机三坐标测量机测针校准的原理在测量采样过程中，当测针与被测件表面触碰时，测头系统就会有信号显示，作为测量的瞄准信号，进而通知计算机进行数据的采集，以得到得被测点的坐标值。
此外，由于测量机通过测头系统进行探测，得到的点位坐标值是测球中心的坐标值，为了获得被测工件的实际尺寸，还需加上或减去测球的动态直径值。
进入测头校准程序后，对标准球进行测量，测量方法与几何元素测量程序中的球的测量方法一样，当采点数量达到要求时，测量程序会自动对测量点进行计算处理，将处理后的测头校准结果，自动返回到测头校准对话框界面中。
在按下回车按键后，校准后的测头数据将作为修正值用于后续的应用数据处理中。
基准后的测头数据包括测头半径及球度误差还有测球中心相对于零号测头中心的坐标值。
三坐标测量机校准测针时需注意的问题①测前准备根据工件的测量范围以及需要测量的方向和位置，首先确定所需用的三坐标测量机测针组合, 包括测针的直径、数量、方向和是否加装接长杆，尽量不在测量过程中更换测针。
②检测校准三坐标测量机测针校准时，应使所选测针在标准球的轴向最大直径处分别接触测量，以提高测针校准的准确度。
注意观察校准后测针的直径和校准时的形状误差，如果有较大变化，就需要查找原因。
需要进行6 次以上的校准，观察其校准结果的重复性数据，以统计原理求出标准偏差进行分析。
③重复校准单个测针位置校准，需要观察测针直径和球度误差，三坐标测针直径应与平时校准相近且重复性好，球度误差也小，多个测头位置校准时，除要观察以上结果外，还要用校准后的各个位置的测针测量标准球，观察球心坐标值的变化，数值应与示值误差或探测误差相近。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
竭诚为您提供优质文档/双击可除三坐标测针校准的规范流程
篇一：三坐标测量仪操作规程
三坐标测量仪操作规程
一：开机前的准备
1、开启空调，保持测量前室内温度在20±2°c,湿度控制在40%-60%。
2、清洗导轨，使用无尘布蘸取少量无水酒精擦洗x、y、z轴导轨，擦洗导轨面时应单向进行，请勿来回擦拭，注意在擦洗x向导轨时，光栅尺部位不能沾有水迹，测量仪的主副腿及横梁涂覆层部位的清洁需使用干的无尘布，请勿用酒精擦洗，以免漆层脱落。
3、清理检查工作台面上的物件，并用无尘布蘸取无水酒精清洗台面。
二：开机（在长期停机的情况下，测量前的温度应在20±2°c恒温30分钟后进行）
1、开启测量仪上的空气阀，并保证工作气压在
0.4-0.6mpa范围内。
2、接通电源并开启测量仪的控制盒电源开关。
3、开启计算机，点击桌面上的pc-dims软件图标，按
右键以管理员身份运行。
4、打开操作手柄上的seRVopwRon开关，测量仪加电，按照软件窗口的文字提示进行测量仪位置归零。
5、测量仪校验，点击pc-dims软件上的文件菜单，新
建测头文件，点击未定义测头，依次加载测座，连接杆、加长杆、测头型号，然后按照测量所需添加测量角度，安置好标准球(适当位置，避免测量仪测量范围超程)，点击测量，按软件窗口提示进行校验，校验完成后点击结果查看，测针校准时的形状误差必须＜0.005mm，球心位置误差＜0.006mm，球径测量误差＜0.003mm，如校验结果不满足上述条件，则
需重新校验直到合格为止。
6、加载所需测头文件，进行工件检测。
三：关机
测量完成后，将x、y、z轴运动到安全的位置和高度后，按与开机相反的顺序，关闭pc-dims软件及计算(三坐标测
针校准的规范流程)机，然后关闭控制盒电源，最后关闭气阀。
篇二：三坐标操作规范指导书
篇三：三坐标测量机进行测头校正时应注意的六个问题。
