公路桥梁交工验收桥梁工程实体检测
桥梁工程交工验收检测报告模板
检测报告委托单位: 工程（产品）名称:检测项目: 检测类别: 报告日期:桥梁工程交工验收检测XXXXXXXX工程检测技术有限公司注意事项1.本报告每页都应盖有“专用章”或骑缝章，否则视为无效。
2.复制本报告未重新加盖“专用章”或检测单位公章无效。
3.报告无负责人、审核人、批准人签字无效。
4.报告涂改无效，部分提供和部分复制报告无效。
5.对报告若有异议，应于本报告发出之日起15天向本单位提出。
6.对于来样检测，仅对来样的检测数据负责，不对来样所代表的批量产品负责。
联系地址：XX 邮政编码：XX 电话：XX 传真：XXEmaiL：XX工程（产品）名称：XX工程签字表XXXXXXXX工程检测技术有限公司2020年3月23日1概述------------------------------------------------------------- 11.1项目概况 (1)1.2检测依据 (3)1.3检测仪器设备 (3)1.4主要检测人员 (4)2检测内容和方法--------------------------------------------------- 42.1工程实体检测 (4)2.2外观检查 (5)3桥梁工程检测成果------------------------------------------------- 63.1鸳鸯坝公路桥桥梁工程实体检测 (6)3.2鸳鸯坝公路桥外观检查 (10)4检测结果________________________________________________________ 134.1桥梁工程实体检测结果汇总 (13)4.2外观检测结果汇总 (14)5结论与建议------------------------------------------------------ 145.1结论 (14)6附表工程质量评定表---------------------------------------------- 15 7附件现场检测工作展示-------------------------------------------- 19检测报告摘要1概述1.1 项目概况XX 桥位于沙溪乡，跨越区内小溪。
公路工程竣(交)工验收办法实施细则-65号文
公路工程竣〔交〕工验收方法实施细那么〔交公路发〔2021〕65号〕第一章总那么第一条为进一步标准和完善公路工程竣〔交〕工验收工作，依据?公路工程竣〔交〕工验收方法?〔交通部令2004年第3号〕，制定本细那么。
第二条公路工程验收分为交工验收和竣工验收两个时期。
交工验收时期，其要紧工作是：检查施工合同的执行情况，评价工程质量，对各参建单位工作进行初步评价。
竣工验收时期，其要紧工作是：对工程质量、参建单位和建设工程进行综合评价，并对工程建设工程作出整体性综合评价。
第三条公路工程竣〔交〕工验收的依据是：〔一〕批准的工程建议书、工程可行性研究报告。
〔二〕批准的工程初步设计、施工图设计及设计变更文件。
〔三〕施工许可。
〔四〕招标文件及合同文本。
〔五〕行政主管部门的有关批复、批示文件。
〔六〕公路工程技术标准、标准、规程及国家有关部门的相关。
第二章交工验收第四条公路工程交工验收工作一般按合同段进行，并应具备以下条件：〔一〕合同约定的各项内容已全部完成。
各方就合同变更的内容达成书面一致意见。
〔二〕施工单位按?公路工程质量检验评定标准?及相关对工程质量自检合格。
〔三〕监理单位对工程质量评定合格。
〔四〕质量监督机构按“公路工程质量鉴定方法〞〔见附件1〕对工程质量进行检测，并出具检测意见。
检测意见中需整改的咨询题差不多处理完毕。
〔五〕竣工文件按公路工程档案治理的有关要求，完成“公路工程工程文件回档范围〞〔见附件2〕第三、四、五局部〔不含缺陷责任期资料〕内容的收集、整理及回档工作。
〔六〕施工单位、监理单位完本钞票合同段的工作总结报告。
第五条交工验收程序：〔一〕施工单位完成合同约定的全部工程内容，且经施工自检和监理检验评定均合格后，提出合同段交工验收申请报监理单位审查。
交工验收申请应附自检评定资料和施工总结报告。
〔二〕监理单位依据工程实际情况、抽检资料以及对合同段工程质量评定结果，对施工单位交工验收申请及其所附资料进行审查并签署意见。

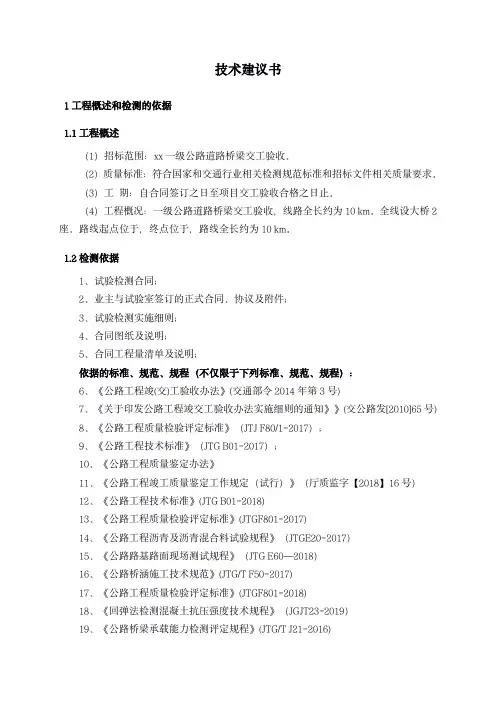

公路道路桥梁交工验收检测服务技术方案
2.2 拟配备的主要试验检测设备表
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
仪器设备名称 弯沉仪 灌砂筒 回弹仪
泥浆比重计 轻型动力触探仪 混凝土钢筋检测仪 碳化深度测定仪 激光平整度仪 路面构造深度测定仪
游标卡尺 万能材料试验机 电液式压力试验机
钢筋标距仪 水泥抗折抗压一体机
交通部颁发的试验检测工程师证的高级工程师和工程师并具有高速交工验收质量检测 经历担任，试验员由技术能力强并持有交通部颁发的试验检测工程师证或省级交通质安 局颁发的试验检测员证的工程师并具有高速交工验收质量检测经历担任担任，档案资料 管理员有档案整理能力强，具有交通部颁发的试验检测员证或省级交通质安局颁发的试 验检测员证的检测员担任。具体试验室检测机构设置图详见图 2-1。
图 2-1 试验室检测机构设置图
表 2-1-1 检测组织分工及其工作内容一日览表
分组
主要工作内容及要点
项目负责人 技术负责人（指定检 测工程师担任）
检测工程师
1.对整个项目的进度、质量、安全、进行安排、规划； 2.检测工作的合理安排； 3.对外联系，总体负责。 1.负责技术管理，检测方案的审核，重点问题的处理； 2.现场技术指导，检查审核检测成果； 3.对所有检测工作提出指导和建议。 1.负责现场技术，检测方案和现场工作安排，重点问题的处 理； 2.现场技术指导，检查审核检测报告； 3.对所有现场检测工作指导和合理化建议。
39
新标准土壤筛
60MM 1 台 中国 达苏州路 2018 土工室 路程基工
40
多功能电动击实仪
YS30-3B 1 台 中国 达上海东 2019 土工室 路程基工
41
承载比(CBR)试验仪

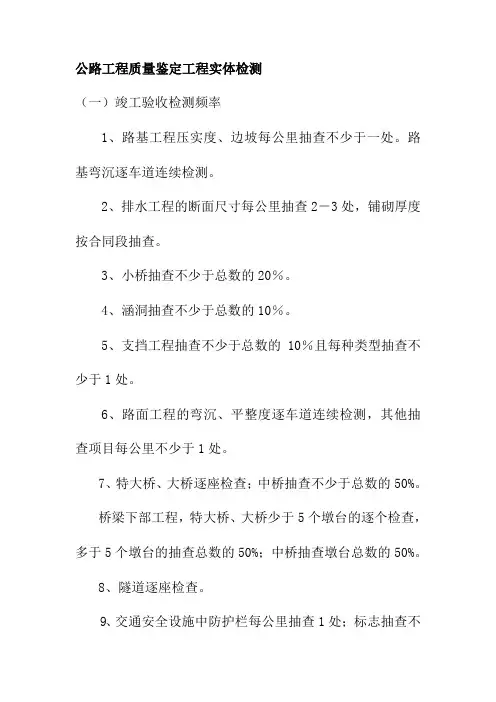

公路工程质量鉴定工程实体检测
公路工程质量鉴定工程实体检测（一）竣工验收检测频率1、路基工程压实度、边坡每公里抽查不少于一处。
路基弯沉逐车道连续检测。
2、排水工程的断面尺寸每公里抽查2－3处，铺砌厚度按合同段抽查。
3、小桥抽查不少于总数的20％。
4、涵洞抽查不少于总数的10％。
5、支挡工程抽查不少于总数的10％且每种类型抽查不少于1处。
6、路面工程的弯沉、平整度逐车道连续检测，其他抽查项目每公里不少于1处。
7、特大桥、大桥逐座检查；中桥抽查不少于总数的50%。
桥梁下部工程，特大桥、大桥少于5个墩台的逐个检查，多于5个墩台的抽查总数的50%；中桥抽查墩台总数的50%。
8、隧道逐座检查。
9、交通安全设施中防护栏每公里抽查1处；标志抽查不少于总数的10%。
（二）抽查项目单位工程分部工程类别抽查项目权值备注权值路基工程路基土石方压实度 3 双车道每处1点3 弯沉 3 双车道每公里80点边坡* 1 每处两侧各测两个坡面排水工程断面尺寸 1 每处抽两个断面1 铺砌厚度 3每合同段开挖检查5-10个断面小桥砼强度 3每座用回弹仪、超声波测不少于10个测区2 主要结构尺寸1 每座抽10-20个涵洞结构尺寸 2 每道5-10个1 流水面高程 1 每道2-3点支挡工程砼强度 3每处用回弹仪、超声波测不少于10个测区2 断面尺寸3 每处开挖检查1个断面表面平整度 1 每处测3尺路面工程路面面层沥青路面压实度3 每处1点3 沥青路面弯沉*3 逐车道检测沥青路面车辙*1允许偏差：10mm; 每处每车道各测2个断面砼路面强度 3 每处1点砼路面相邻板高差*1每处测膨胀缝位置相邻板高差3点平整度* 2 每车道连续检测抗滑* 2每处测摩擦系数、构造深度厚度 3每车道连续检测或双车道每公里2点宽度、横坡 1 每处1-2个断面桥梁（不含小桥）下部墩台砼强度 3每墩台用回弹仪、超声波测不少于2个测区2 主要结构尺寸1 每个墩台测2-4点墩台垂直度 1墩高超过20米时，权值取2；每个墩台测两个方向上砼强度 3抽查主要承重构件,每座桥用回弹仪、超声波测不少于10个测区3 主要结构尺寸2 每座桥测10-20点伸缩缝与桥面高差*1 逐条缝检测部桥面铺装平整度* 1每联>100M时用连续式平整度仪分车道检测，不足100M时每联用三米直尺测3处，每处3尺，最大间隙h：高速、一级公路允许偏差3mm，其他公路允许偏差5mm桥面宽度、厚度、横坡1 每100M测3个断面桥面抗滑*2 每200M测3处隧道工程衬砌衬砌强度 3用回弹仪、超声波每座中、短隧道测不少于10个测区，特长、长隧道测不少于20个测区3衬砌厚度 3 用高频地质雷达连续检测拱顶拱腰三条线或钻孔检查大面平整度 1 衬砌平整度实测每座中、短隧道测5-10处，长隧道测10-20处，特长隧道测20处以上总体宽度 1每座中、短隧道测5-10点，长隧道测10-20点，特长隧道测20点以上1 净空 2每座中、短隧道测5-10点，长隧道测10-20点，特长隧道测20点以上隧道路面 2 参见路面要求交通标志立柱竖直度 1 每柱测两个方向1 标志板净空2 取不利点安全设施标志板尺寸 1 每块测2点标志板厚度 1 每块测2点防护栏波形板厚度 1 每处20点1 立柱壁厚度 1 每处20点横梁中心高度1 每处20点砼护栏强度 1 每处5～10测区砼护栏断面尺寸1 每处20点注：1、本表规定的抽检项目均应在交工验收前完成检测。

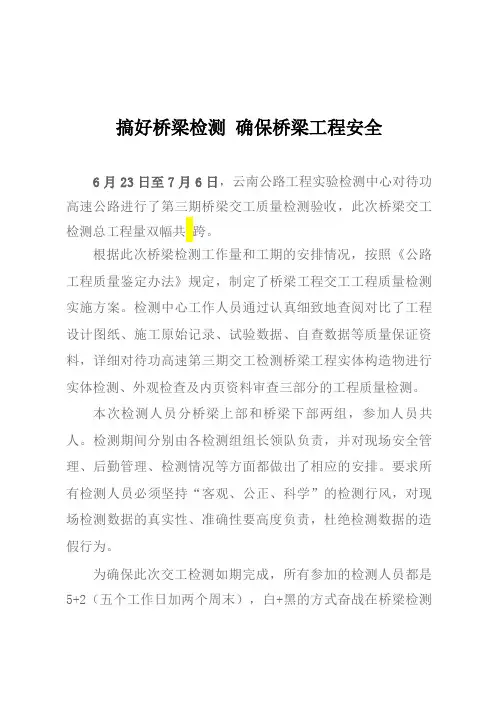

桥检简报
搞好桥梁检测确保桥梁工程安全6月23日至7月6日，云南公路工程实验检测中心对待功高速公路进行了第三期桥梁交工质量检测验收，此次桥梁交工检测总工程量双幅共跨。
根据此次桥梁检测工作量和工期的安排情况，按照《公路工程质量鉴定办法》规定，制定了桥梁工程交工工程质量检测实施方案。
检测中心工作人员通过认真细致地查阅对比了工程设计图纸、施工原始记录、试验数据、自查数据等质量保证资料，详细对待功高速第三期交工检测桥梁工程实体构造物进行实体检测、外观检查及内页资料审查三部分的工程质量检测。
本次检测人员分桥梁上部和桥梁下部两组，参加人员共人。
检测期间分别由各检测组组长领队负责，并对现场安全管理、后勤管理、检测情况等方面都做出了相应的安排。
要求所有检测人员必须坚持“客观、公正、科学”的检测行风，对现场检测数据的真实性、准确性要高度负责，杜绝检测数据的造假行为。
为确保此次交工检测如期完成，所有参加的检测人员都是5+2（五个工作日加两个周末），白+黑的方式奋战在桥梁检测前线。
严格按照检测规范，将每天实测数据、检查情况和存在问题都及时进行了详细汇总，确保了过程检测工作的规范性和检测数据的准确性。
在待功高速指挥部及各参见施工单位共同努力配合下，截至目前，待功高速第三期桥梁检测工作均已顺利接近尾声。
加强夏季安全生产工作6月23日上午，桥梁所召开了全体员工安全生产工作会议，会议由邓旭东所长主持，会议提出步入夏季高温、暴雨、山洪、冰雹、狂风等恶劣气候经常出现，在施工现场进行桥梁检测工作中，安全生产工作任务尤为重要，因此必须切实做好夏季安全生产工作。
会议要求一是现场桥梁检测安全管理工作中，要坚持以“以人为本，安全第一，遵规守纪，持续改进”的原则，强化安全生产管理工作意识，让安全生产工作做到防患于未然，确保生产工作顺利进行，消除隐患，杜绝事故的发生。
二是要求加大桥梁检测车辆及通勤车辆安全监管力度，加强驾驶员的安全教育，强化安全行车的意识。
XXX工程桥梁工程交(竣)工实体检测报告
目录一、前言 1二、工程概况 2三、检测依据 2四、检测要求 2五、检测结果汇总表 4附录1 回弹法检测混凝土抗压强度 5 附录2 钢筋净保护层厚度 6 附录3 主要结构尺寸7 附录4 竖直度8一、前言按照交通部《公路工程竣(交)工验收办法》（交通部令2004年第3号）和《公路工程竣（交）工验收办法实施细则》（交公路发[2010] 65号）的有关规定，受XXX委托，XXX 于20XX年XX月XX日至20XX年XX月XX日对XX高速公路XX合同段桥梁工程进行交工验收前的实体质量检测，现将检测结果报告如下：二、工程概况XX高速公路XX合同段桥梁由XXX承建，XXX负责监理，由XXX设计。
1、XX 桥简要概况XXXXX2、XX 桥简要概况XXXXX。
三、检测依据（1）《公路工程竣(交)工验收办法》（交通部令2004年第3号）（2）《公路工程竣（交）工验收办法实施细则》（交公路发[2010] 65号）（3）《公路水运工程质量安全督查办法》（交公路发[2008]52 号）（4）《公路工程质量检测评定标准》（JTG F80/1-2004）（5）《回弹法检测混凝土抗压强度技术规程》（JGJ/T23-2011）（6）《电磁感应法检测钢筋间距和钢筋保护层厚度技术规程》（DB35/1114-2011）（7）经批准的工程施工图设计及变更设计文件（8）《公路工程交工验收前检测合同》四、检测要求（一）检测项目、主要设备名称、检测频率、检测方法及评定标准单位分部仪器设备评定标准备工程工程类别检测项目检测频率检测方法名称合格标准合注格率大桥、特大桥逐座检查、砼强度回弹仪抽查主要承重构件,用回弹法不小于设计中桥抽上部钢筋净保结构护层厚度钢筋保护层厚度测定仪每孔测 4 处，每处测1 点用钢筋保护层测定仪设计值的0.9～1.3 倍范围内为合按格各单位型不少于1 座，桥梁上部工程抽查不少于总孔数的20%且不主要结构尺寸桥梁工每座中桥测10 点；每量尺座大桥测20 点；特大桥测30 点直尺允许偏差工( ±20mm)程的各检测项少于5个，孔数少于5 个时全部检测。
桥梁结构实体检测规范
桥梁结构实体检测规范篇一：实体检测规定关于印发《慈溪市建设工程实体质量检测规定（试行）》的通知2014年07月18日访问次数：581各建设、检测、监理、勘察、设计、施工单位，市质（安）监站：为进一步加强对房屋建筑工程和市政基础设施工程质量的监督管理，客观、公正、科学地评价建设工程实体质量，根据《建筑法》、《建设工程质量管理条例》等法律、法规和有关工程质量规范、标准的规定，结合我市实际，我局制定了《慈溪市建设工程实体质量检测规定（试行）》，现印发给你们，请认真贯彻执行。
慈溪市住房和城乡建设局2014年7月17日慈溪市建设工程实体质量检测规定（试行）第一条为进一步加强对房屋建筑工程和市政基础设施工程质量的监督管理，客观、公正、科学地评价建设工程实体质量，根据《建筑法》、《建设工程质量管理条例》等法律、法规和工程建设强制性标准的规定，结合我市实际，制定本规定。
第二条本规定所指建设工程实体质量检测是指房屋建筑工程结构实体质量检测和市政基础设施工程实体质量检测。
第三条本规定适用于本市范围内新建、改建、扩建的建设工程实体质量检测。
第四条建设工程实体质量检测除应遵守本规定外，还应符合国家现行有关法律法规和规范、标准的要求。
第五条建设工程实体质量检测应在完成必要的施工检测检验并符合要求的基础上实施，房屋建筑工程结构实体质量检测应在地基基础结构、主体结构工程验收前进行，市政基础设施工程实体质量检测应在相应分部分项工程施工完成、下道工序施工前进行。
检测结果将作为评价工程实体质量的重要依据。
第六条实体质量检测结果不符合规范和设计要求的，建设单位应组织建设各方责任主体制定技术处理方案，并落实整改。
第七条未经实体质量检测或实体质量检测不合格且未经处理的，不得组织对该工程的相应分部分项工程的质量验收。
第八条承担建设工程实体质量检测的机构应具有相应资质和检测能力，应通过计量认证，并经我局备案。
承担实体质量检测的机构不得与被检测工程的施工、监理、材料供应等单位存在隶属关系或其他经济利益关系。
公路工程竣(交)工验收实体质量检测技术规程
公路工程竣(交)工验收实体质量检测技术规程
公路工程竣(交)工验收实体质量检测技术规程是指在公路工程
建设竣工（或交付使用）阶段，对工程实体的质量进行检测的技术规程。
该技术规程主要包括以下内容：
1. 检测范围：确定需要进行检测的工程实体部位和项目，包括路基、路面、桥梁、隧道、涵洞、交叉口等。
2. 检测方法：确定检测实施的具体方法和标准，包括采样取样、试验、观测、测量等技术操作。
3. 检测参数：确定需要检测的具体参数，如路面平整度、路基沉降量、桥梁变形等，确保检测数据能够全面、准确地反映工程实体的质量状况。
4. 检测标准：确定检测结果的评价标准，包括合格标准和不合格标准，并对不合格情况进行分类和处理。
5. 检测设备和人员：确定进行检测所需的设备和人员要求，包括设备的规格和性能要求、人员的资质要求和培训要求等。
6. 检测报告和验收文件：确定检测结果的报告和验收文件的格式、内容和要求，确保检测结果能够被有效保存和传递。
公路工程竣(交)工验收实体质量检测技术规程是公路工程建设
和交付使用的重要组成部分，通过对工程实体质量的检测，可以及时发现和解决存在的质量问题，确保公路工程的安全和可
靠运行。
同时，该技术规程也对检测流程、标准和报告进行规范，提高了验收工作的规范性和科学性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
公路桥梁交工验收桥梁工
程实体检测
Revised final draft November 26, 2020
1.1交工验收相关规定
1）公路工程交工验收工作一般按合同段进行，并应具备以下条件：
（一）合同约定的各项内容已全部完成。
各方就合同变更的内容达成书面一致意见。
（二）施工单位按《公路工程质量检验评定标准》及相关规定对工程质量自检合格。
（三）监理单位对工程质量评定合格。
（四）质量监督机构按“公路工程质量鉴定办法”对工程质量进行检测，并出具检测意见。
检测意见中需整改的问题已经处理完毕。
（五）竣工文件按公路工程档案管理的有关要求，完成收集、整理及归档工作。
（六）施工单位、监理单位完成本合同段的工作总结报告。
2）组织：交工验收工作由项目法人负责组织。
3）评分：合同段工程质量评分采用所含各单位工程质量评分的加权平均值。
4）合格：工程质量评分大于或等于75分为合格。
5）不合格、缺陷：交工验收不合格的工程应返工整改，直至合格。
交工验收提出的工程质量缺陷等遗留问题，由项目法人责成施工单位限期完成整改。
1.2公路桥梁交工检测
根据《细则》，公路桥梁工程的交工验收需要同时满足以下条件：
1）总体要求：结构安全稳定，混凝土强度、桩基检测、预应力构件?的张拉应力、桥梁承载力等均符合设计要求；
2）质量鉴定：工程实体检测、外观检查和内业资料审查。
在现场需要开展的公路桥梁交工检测项目：工程实体检测、外观检查、荷载试验（承载力）。
其他项目主要通过资料审查进行评定。
2.1抽检频率
1）小桥抽查不少于总数的20％且每种类型抽查不少于1座。
2）特大桥、大桥逐座检查；中桥抽查不少于总数的30%且每种桥型抽查不少于1座。
3）桥梁下部工程抽查不少于墩台总数的20%且不少于5个，墩台数量少于5个时全部检测。
每种结构型式抽查不少于1个。
4）桥梁上部工程抽查不少于总孔数的20%且不少于5个，孔数少于5个时全部检测。
每种结构型式抽查不少于1个。
2.2抽检项目
2.3抽查要求
1）以上抽查项目均应在合同段交工验收前完成检测。
竣工验收前，应对带“*”的抽查项目进行复测，复测结果和其它抽查项目在交工验收时的检测结果，作为竣工验收质量评定的依据。
2）未列出的检查项目、竣工验收复测项目以及技术复杂的悬索桥、斜拉桥等工程，质量监督机构均可根据工程实际情况增加检测、复测项目。
3）未明确规定抽查项目的规定值或允许偏差的，按照《公路工程质量检验评定标准》执行。
2.4某桥实体检测案例
2.4.1工程概况
某特大桥主桥为（103+190+103）m预应力混凝土连续刚构桥，桥上部总宽12m，桥面行车道宽9m，每边人行道及栏杆。
主桥断面为变截面单箱单室断面，箱梁根部梁高12m，跨中梁高3.8m；一岸设
4×30m连续T梁引桥，另一岸设2×（4×29m）连续T梁引桥。
主桥桥墩为双薄壁空心墩，钻孔灌注桩群桩基础；引桥下部构造为等截面和变截面实心墩，钻孔桩基础。
两岸为重力式桥台。
2.4.3实体检测结果
2.4.4实体检测结果的分析及对策
混凝土强度必须满足要求，当不满足要求时可采取以下措施：
1）回弹法：清除混凝土表面浮浆、构件厚度、高强混凝土、龄期；
2）采用超声回弹综合法；
3）采用钻心取样法；
4）验算当前强度下的结构性能；
5）加固处治或废弃。
钢筋保护层厚度的合格率一般较低，需特别重视；
1）保护层厚度太薄会影响构件耐久性，可采用增加聚合物砂浆、涂刷专业涂料等方式修补；
2）太厚会影响构件承载能力，可通过理论计算的方法来评估构件的承载力；
板：±3mm；梁、柱、拱：±5mm；基础：±10mm
墩台垂直度：0.3%H或20mm，要求较高。
1）测量方法有讲究，可能会影响测量结果，特别是矮墩；
2）超过允许值后，一般只是通过合格率进行扣分；
3）偏差较大（如大于50mm或更大）时，应通过计算，分析其原因和影响，并采取相应的处治措施。
几何尺寸：
梁高：梁、板±5mm；箱梁：-5mm，0；
板厚：顶板、底板、腹板、梁肋+5mm，0；
如果普遍偏厚或偏薄，需分析对构件的影响，并采取相应处治措施；
伸缩缝与桥面高差：2mm
直接影响行车舒适性、耐久性；
如果高差超过允许值太多时，需调整；。
