电流互感器知识点总结教学文稿
高中物理电流互感器_概述及解释说明
高中物理电流互感器概述及解释说明1. 引言1.1 概述电流互感器是一种广泛应用于电力系统和工业领域的重要电气设备，用于测量和监测电路中的电流。
它通过基本原理、分类、性能指标等方面的介绍来提供一个全面的了解。
本文将对电流互感器进行概述及详细解释说明，以增加读者对该设备的认识。
1.2 文章结构本文共分为五个部分，每个部分都有特定的主题内容。
首先，在引言部分，我们对整篇文章进行了概述和简要介绍。
接下来，在第二部分，我们将探讨电流互感器的基本原理，包括互感器的定义、磁场与电流之间的关系以及其工作原理。
在第三部分，我们将深入讨论电流互感器的分类及其在能源领域和工业领域中的应用。
然后，在第四部分，我们将重点介绍该设备的性能指标和参数测量方法，包括精度、负载误差、频率响应等方面的内容。
最后，在结论部分，我们将总结回顾所研究内容，并展望未来对电流互感器发展趋势提出展望，并提出可能的问题和可进一步探讨的方向。
1.3 目的本文旨在为读者提供关于高中物理电流互感器的全面概述和详细解释说明。
通过对电流互感器的基本原理、分类及应用领域、性能指标和参数测量方法等方面进行阐述，希望读者能够对该设备有更深入的了解和认识。
此外，通过对未来发展趋势的展望和提出问题以及可进一步探讨的方向，鼓励读者进行更多深入研究和思考，促进该领域的发展。
2. 电流互感器的基本原理：2.1 互感器的定义：电流互感器是一种用于测量或检测电流的装置，它能够根据远离其所测量的电路的线圈中通过的电流来产生相应的输出信号。
互感器通过相邻线圈的磁场耦合来实现这一转化过程。
2.2 磁场与电流的关系：根据安培定律，通过一条导体所产生的磁场与通过该导体中传送的电流成正比。
当电流变化时，其周围产生一个可检测到变化的磁场。
这就是基本原理：通过检测由待测电路产生的磁场，可以推断出该电路中正在流动的电流。
2.3 电流互感器的工作原理：电流互感器通常由两个线圈组成：主线圈和副线圈。
电流电压互感器基础知识培训精选全文
七、电流互感器（CT）的基础知识
（一）电流互感器的概述
（二）电流互感器的分类 （三）电流互感器的结构、原理 （四）电流互感器的接线方式及选择 （五）电流互感器的型号含义 （六）电流互感器的技术参数 （七）电流互感器的结构特点 （八）电流互感器充（补）气方法 （九）电流互感器操作、维护 （十）电流互感器的使用、接线中的注意事项 （十一）电流互感器的巡回检查 （十二）电流互感器的事故处理 （十三）电流互感器二次侧开路的原因分析
互感器是一种特殊变压器，是电力系统中一次系统和二 次系统之间的联络元件，用以变换电压或电流，分别为测量 仪表、保护装置和控制装置提供电压或电流信号。
二、互感器的类型及分类
电流互感器（TA）
电压互感器（TV）
互感器的分类
1. 从测量内容：电流互感器和电压互感器； 2. 使用环境：户内型和户外型； 3. 使用对象：仪表用和保护用； 4. 其它分类：绝缘、结构、原理等方面的分类。
电流电压互感器基础知识培训
一、互感器的概述 二、互感器的类型及分类 三、互感器与系统的连接 四、互感器的作用 五、电流互感器的工作特性 六、电压互感器的工作特性 七、电流互感器的基础知识 八、电压互感器的基础知识
一、互感器的概述：
电力系统的一次电压很高，电流很大，且运行的额定参 数千差别，用以对一次系统进行测量、控制的仪器仪表及 保护装置无法直接接入一次系统，一次系统的大电流/高电 压需要使用电流/压互感器进行隔离，使二次的继电保护、 自动装置和测量仪表能够安全准确地获取电气一次回路电流 /压信号。
互感器与系统的连接
四、互感器的作用
1.将一次回路的高电压和大电流变为二次回路标准的低电压(100V)和小电流 (5A或1A)，从而使测量仪表和保护装置标准化，小型化，并使其结构轻巧， 价格便宜，便于屏内安装；并可采用小截面电缆进行远距离测量，与电气仪 表和继电保护及自动装置配合测量电力系统高电压回路的电流、电压、电能 等参数； 2.有利于使用低压、低截面电缆完成测量保护功能 ； 3.将二次设备与高压部分隔离，保护工作人员的安全； 4.互感器二次侧均接地，这样可防止当一/二次绝缘损坏时，在二次设备上发 生高压危险。 5. 互感器二次测额定值统一，有利于二次设备标准化。
电流互感器的相关知识点总结
电流互感器的相关知识点总结电流互感器是一种电力系统中常用的电气设备，用于将高电流变成低电流，以便于测量和保护设备。
在电力系统中，电流互感器起着至关重要的作用，下面我们来总结一下电流互感器的相关知识点。
一、电流互感器的基本原理电流互感器利用电磁感应的原理，将高电流变成低电流，以便于测量和保护设备。
电流互感器的基本原理是通过在高电压电路中引入一根细线，将高电流变成低电流，然后通过变压器将低电流变成标准电流输出。
电流互感器的输出电流与输入电流成正比，输出电流一般为5A或1A。
二、电流互感器的分类1. 按照用途分类：电流互感器分为测量电流互感器和保护电流互感器。
2. 按照结构分类：电流互感器分为分合式电流互感器和整体式电流互感器。
3. 按照额定电流分类：电流互感器分为5A电流互感器和1A电流互感器。
三、电流互感器的使用1. 测量电流互感器通常用于电能表、电压表、电流表等电力测量仪表中，用来将高电流变成低电流，以便于测量。
2. 保护电流互感器通常用于电力系统中，用于测量电流和检测电路中的故障，以便于及时采取保护措施，保障电力系统的安全运行。
四、电流互感器的安装与调试电流互感器的安装和调试是电力系统中非常重要的一环。
在安装电流互感器时，应注意以下几点：1. 电流互感器的接线应符合电路图的要求。
2. 电流互感器的安装位置应合理，以便于测量和保护设备。
3. 安装时应注意电流互感器的方向，确保电流方向与电流互感器的标识一致。
在调试电流互感器时，应注意以下几点：1. 电流互感器的输出电流应符合要求。
2. 电流互感器的误差应符合标准要求。
3. 电流互感器的绝缘电阻应符合标准要求。
五、电流互感器的维护与保养电流互感器是一种精密设备，需要进行定期的维护和保养。
在维护和保养电流互感器时，应注意以下几点：1. 定期检查电流互感器的绝缘性能，防止绝缘击穿。
2. 定期清洗电流互感器表面的灰尘和污垢，以免影响电流互感器的精度。
3. 定期校验电流互感器的输出电流和误差，确保电流互感器的正常运行。

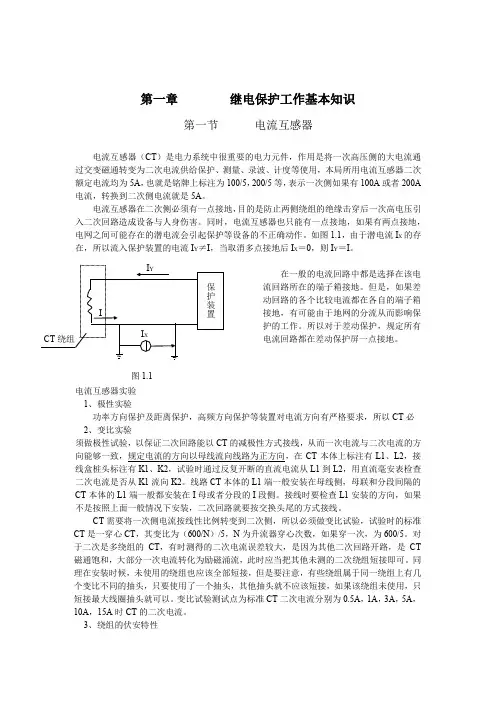

继电保护知识-电流互感器
第一章继电保护工作基本知识第一节电流互感器电流互感器（CT）是电力系统中很重要的电力元件，作用是将一次高压侧的大电流通过交变磁通转变为二次电流供给保护、测量、录波、计度等使用，本局所用电流互感器二次额定电流均为5A，也就是铭牌上标注为100/5，200/5等，表示一次侧如果有100A或者200A 电流，转换到二次侧电流就是5A。
电流互感器在二次侧必须有一点接地，目的是防止两侧绕组的绝缘击穿后一次高电压引入二次回路造成设备与人身伤害。
同时，电流互感器也只能有一点接地，如果有两点接地，电网之间可能存在的潜电流会引起保护等设备的不正确动作。
如图1.1，由于潜电流I X的存在，所以流入保护装置的电流I Y≠I，当取消多点接地后I X＝0，则I Y＝I。
在一般的电流回路中都是选择在该电流回路所在的端子箱接地。
但是，如果差动回路的各个比较电流都在各自的端子箱接地，有可能由于地网的分流从而影响保护的工作。
所以对于差动保护，规定所有电流回路都在差动保护屏一点接地。
图1.1电流互感器实验1、极性实验功率方向保护及距离保护，高频方向保护等装置对电流方向有严格要求，所以CT必2、变比实验须做极性试验，以保证二次回路能以CT的减极性方式接线，从而一次电流与二次电流的方向能够一致，规定电流的方向以母线流向线路为正方向，在CT本体上标注有L1、L2，接线盒桩头标注有K1、K2，试验时通过反复开断的直流电流从L1到L2，用直流毫安表检查二次电流是否从K1流向K2。
线路CT本体的L1端一般安装在母线侧，母联和分段间隔的CT本体的L1端一般都安装在I母或者分段的I段侧。
接线时要检查L1安装的方向，如果不是按照上面一般情况下安装，二次回路就要按交换头尾的方式接线。
CT需要将一次侧电流按线性比例转变到二次侧，所以必须做变比试验，试验时的标准CT是一穿心CT，其变比为（600/N）/5，N为升流器穿心次数，如果穿一次，为600/5。
对于二次是多绕组的CT，有时测得的二次电流误差较大，是因为其他二次回路开路，是CT 磁通饱和，大部分一次电流转化为励磁涌流，此时应当把其他未测的二次绕组短接即可。
电流互感器小知识
电流互感器小知识电流互感器是重要的电力设备，认识电流互感器是了解二次回路的基础。
今天我们就一起来认识一下电流互感器。
1、电流互感器的作用（1）将一次系统的电流信息准确传递到二次侧相关设备。
（2）将一次系统的大电流变换为二次侧的小电流，使得测量、计量仪表和继电保护等装置标准化、小型化，并降低了对二次设备绝缘的要求。
（3）将二次设备以及二次系统与一次系统高压设备在电气方面很好的隔离，保证了二次设备和人身的安全。
2、变比和准确度级电流互感器的二次参数包括变比和准确度级。
变比：表示一次电流与二次侧电流的比值，是继电保护整定计算及计量专业的重要参数。
变比的选择，首先应考虑额定工况下测量仪表的指示精度和满足保护装置额定输入电流及工作精度的要求。
例如，当保护装置的额定输入电流为5A时，在正常工况下，测量级的电流互感器二次输出电流应在1~4.5A之间比较合理。
如果太小，（如小于0.5A）就不合理了。
保护级的电流互感器，由于要保证在系统故障时不饱和，一般变比要大于测量级的电流互感器变比。
注意，电流互感器一次绕组，串联变比不变容量增大一倍；并联变比增大一倍，容量不变。
二次绕组，串联变比不变，容量增大一倍；并联变比减小一半，容量不变。
准确度级：目前，国内采用的电流互感器的准确度级有六个：0.1、0.2、0.5、1、3、5级。
按照计量、测量类和保护类两类讨论，计量测量类需要运行时精确测量，满足正常负荷下测量要求，保护类在故障态时进行保护，满足极限情况下的要求。
计量、测量准确等级：0.1、0.2、0.5等。
如0.5级表示在额定工况下，电流互感器的传递误差不大于0.5%。
保护准确等级：一般采用P级，例如，5P20，表示20倍额定电流下误差是5%，所以保护级虽然精度不如计量测量级，但具有很强的抗饱和能力。
所以CT的绕组不能使用错误，否则容易出现饱和现象，对于继电保护部分将出现误动或拒动（纵差保护容易误动，因为检测差流过大。
后备保护由于采集数值过小又会出现拒动的情况）。
电流互感器的知识点

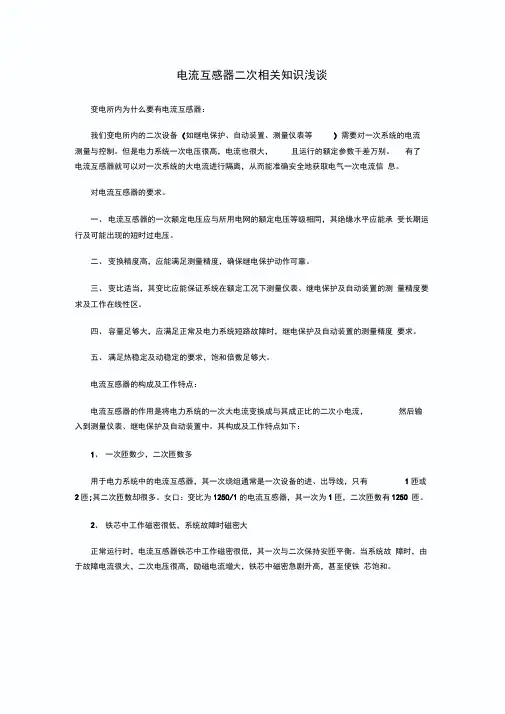

电流互感器二次相关知识浅谈
变电所内为什么要有电流互感器：
我们变电所内的二次设备（如继电保护、自动装置、测量仪表等）需要对一次系统的电流测量与控制。
但是电力系统一次电压很高，电流也很大，且运行的额定参数千差万别。
有了电流互感器就可以对一次系统的大电流进行隔离，从而能准确安全地获取电气一次电流信息。
对电流互感器的要求。
一、电流互感器的一次额定电压应与所用电网的额定电压等级相同，其绝缘水平应能承受长期运行及可能出现的短时过电压。
二、变换精度高，应能满足测量精度，确保继电保护动作可靠。
三、变比适当，其变比应能保证系统在额定工况下测量仪表、继电保护及自动装置的测量精度要求及工作在线性区。
四、容量足够大，应满足正常及电力系统短路故障时，继电保护及自动装置的测量精度要求。
五、满足热稳定及动稳定的要求，饱和倍数足够大。
电流互感器的构成及工作特点：
电流互感器的作用是将电力系统的一次大电流变换成与其成正比的二次小电流，然后输入到测量仪表、继电保护及自动装置中。
其构成及工作特点如下：
1、一次匝数少，二次匝数多
用于电力系统中的电流互感器，其一次绕组通常是一次设备的进、出导线，只有1匝或2匝;其二次匝数却很多。
女口：变比为1250/1的电流互感器，其一次为1匝，二次匝数有1250 匝。
2、铁芯中工作磁密很低，系统故障时磁密大
正常运行时，电流互感器铁芯中工作磁密很低，其一次与二次保持安匝平衡。
当系统故障时，由于故障电流很大，二次电压很高，励磁电流增大，铁芯中磁密急剧升高，甚至使铁芯饱和。
电流互感器知识点总结
电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。
可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。
使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。
电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。
2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。
）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。
4)电流互感器的二次回路必须有且只能有一个接地点。
5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。
6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。
3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。
减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。
反之将K1与K2换位时，称为加极性。
危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。
电流互感器的相关知识点总结
电流互感器的相关知识点总结
什么是电流互感器？
电流互感器（Current Transformer，简称CT）是一种用于测量大电流的电力测量仪器，它能够将高电流变换成低电流，从而方便进行测量、保护和控制。
电流互感器的工作原理
电流互感器基于电磁感应原理工作。
当被测电流通过互感器的一侧主绕组时，通过变压器的作用，产生在另一侧副绕组上一个与被测电流成比例的次级电流。
电流互感器的特点
•具有较高的准确度和稳定性。
•能够将高电流变换成标准化的次级电流。
•具备绝缘和防护功能，确保安全操作。
•适用于交流电力系统的测量、保护和控制。
电流互感器的应用领域
电流互感器广泛应用于以下领域：
•电力系统中的电能计量和监测。
•电力系统中的继电保护和自动化装置。
•电力系统中的故障录波和分析。
•工业控制系统中的电流测量和监控。
常见问题
以下是一些关于电流互感器的常见问题：
•问题1：什么是变比误差？
变比误差是指实际变比与理论变比之间的差异。
它会导致测量误差的产生。
•问题2：电流互感器的标定方法有哪些？
常见的标定方法包括比较式标定法、电阻箱标定法和标准电流比差法等。
•问题3：如何确保电流互感器的安全使用？
应严格按照操作手册进行安装、维护和测试。
同时，注意保持良好的绝缘和防护措施，以确保安全使用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电流互感器知识点总
结
电流互感器知识点
1、定义
电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。
可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。
使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。
电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。
2、运行
1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电
流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;
2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表
时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。
）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接
地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。
4)电流互感器的二次回路必须有且只能有一个接地点。
5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开
路。
6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计
本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据
实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。
3、极性
1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危
害？
答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。
减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。
反之将K1与K2换位时，称为加极性。
危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。
（一二次侧流出方向相同时为加极性。
）
2)我国电流互感器一次绕组和二次绕组是按减极性方式缠绕的。
3)电流互感器的极性只与电流相位有关，与幅值无关，因此极性接反会影响
差动保护，方向保护，距离保护，母差保护等，但不会影响电流速断保护保护，因为它只与电流幅值有关，与相位无关。
4、等级&误差
1)实际的CT中，因为有励磁电流的存在，通常实际CT中有变比误差（比差
ΔI%）和相位角误差（角差δ）。
没有经过补偿的CT，比差为负值，角差
为正。
2)影响因素：铁芯材料和结构（影响角差）；二次负荷阻抗（增大会使误差
增大，因为二次电流不变的情况下，阻抗增大，磁通增大，铁心损耗增
加，负荷功率因数降低，比差负向增加，角差正向增加。
）
3)误差补偿
①匝数补偿（最简单的补偿方法，二次绕组少绕几匝即可。
只补偿比差，不补偿角差）
②辅助铁芯补偿（对比差、角差都起到补偿作用，但制作工艺比较复杂。
）
③电容补偿（直接在二次绕组两端并联电容，对比差起正补偿，对角差起负补偿）
④（电流互感器二次线圈并联外加阻抗补偿后，减小了比差和角差）
4)两只相间CT的二次侧串联使用时，变比不变，容量增加一倍，可提高测量
准确度级。
5)什么是电流互感器准确等级？
答：所谓电流互感器准确等级就是互感器变比误差的百分值。
互感器一次的额定电流下，二次负载越大则变比误差和角误差就越大；当一次电流低于电流互感器额定电流时，互感器的变比误差和角误差也就随着增大。
在某一准确级工作时的标称负载，就是互感器二次在这样负载欧姆值之下，互感器变比误差不超过这一准确等级所规定的数值。
根据使用要求，常用电流互感器分为0.2、0.5、1、3、10五个准确等级。
（一次电流在未超过额定值1．2倍时，电流增大，误差减小）
6)变电站的各种电能表应配备什么等级电流互感器?
答：对变压器、站用变压器和线路的电能表及所用于计算电费的其他电能表，应配备准确等级为0.5级或1.0级的电流互感器；对有功电能表，应配备准确等级为1.0或2.0级的电流互感器；无功电能表应配备2.0级或3.0级的电流互感器。
5、零序
电流互感器的零序接线方式，在运行中只能反映零序电流，用于零序保护。
零序电流互感器的原理是什么？
答：零序电流互感器是一种零序电流过滤器，它的二次侧反映一次系统的零序电流。
这种电流互感器将三相的导体（母线或电缆）用一个铁芯包围住，二次线圈绕在同一个封闭的铁芯上。
正常情况下，由于一次侧三相电流对称，其向量和为零，铁芯中不会产生磁通，二次线圈中没有电流。
当系统中发生单相接地故障时，三相电流之和不为零（等于3倍的零序电流），因此在铁芯中出现零序磁通，该磁通在二次线圈感应出电动势，二次电流流过继电器，使之动作。
实际上由于三相导线排列不对称，它们与二次线圈间的互感彼此不相等，零序电流互感器的二次线圈中会有不平衡电流流过。
零序电流互感器一般有母线型和电缆型两种。
6、开路
1)电流互感器二次开路时，其主要现象和后果是：表计为零或指示错误，保
护拒动，开路点产生火花，铁芯发热及铁芯有嗡声响等。
2)运行中的电流互感器开路时，最重要的是会造成二次侧产生波形尖锐、峰
值相当高的电压,危及人生和设备安全。
7、参数
电流互感器铭牌上的额定电压是指一次绕组对地和对二次绕组的绝缘电压。
电流互感器的额定电流从广义上讲是指互感器所通过的运行中不会发生热损的总电流。
8、其他
1)当电流互感器二次额定电流为5A时，一般要求继电保护装置的差动电流不
应大于0.1A。
2)为避免电流互感器铁芯发生饱和现象，可采用在铁芯中加入气隙。
3)一个10kV变比为200/5,容量是6VA的电流互感器,它不可以带10欧的负
荷。
S=I2N2*Z，S=6VA,I2N=5A，故计算得Z<10Ω
4)电流互感器二次阻抗折合到一次侧后，应乘1/K2倍（电流互感器的变比为
K）
5)新更换或大修的电流互感器为何要核相（定相）？
答：大修或新更换的电压互感器(含二次回路更动)在投入运行前应核相（定相）。
所谓定相，就是将电压互感器一次侧在同一电源上，测定它们的二次电压相位是否相同。
若相位不正确，会造成如下结果：（1）破坏同期的正确性；（2）倒母线时，两母线的电压互感器会短时并列运行，此时二次侧会产生很大的环流，造成二次侧熔断器熔断，使保护装置误动或拒动。
