金属镍的电化学腐蚀行为及其影响因素
金属镍的电化学腐蚀行为及其影响因素
摘要：本文主要探讨金属镍的电化学腐蚀行为，采用阳极极化曲线等对金属镍腐蚀程度进行分析，探讨有关酸种类、浓度等给金属镍电化学腐蚀行为产生的影响，以供参考。
关键词：金属镍；电化学；腐蚀行为；影响因素
在人们的日常生活中，金属腐蚀现象一直存在，且不同程度给人们造成了影响和困扰，要解决这个问题，最直接的方式就是应用耐腐蚀金属。
其中，单金属腐蚀就需要对其复杂性进行研究，尤其是考虑其所处环境和条件，另外还要考虑到腐蚀所受到的水解、离解等作用影响，还有所处条件对其速率的影响等等。
1.关于实验的分析
1.1主要试剂与仪器
镍片，无水乙醇，丙酮，硫酸，硝酸，氯化钾。
CHI 660B 型电化学工作站，铂片电极，Ag/AgCl电极。
1.2实验内容
1.2.1工作电极的制备
将镍片剪成20条宽度为5mm的条状，用0~5号金相砂纸将工作电极表面打磨、抛光，使其成镜面。
将打磨好的电极用水冲洗干净后用滤纸吸干，再用乙醇、丙酮等除去工作电极表面的油。
1.2.2不同酸中金属镍阳极极化曲线、tafel曲线与交流阻抗谱
在室温下，采用三电极体系分别测量不同种类介质中金属镍的阳极极化曲线、tafel曲线和交流阻抗谱。
采用循环伏安法测量金属镍的阳极极化曲线，扫描速率为10mV/s，研究酸的种类对金属镍的击破电位、法拉第电位、钝化电位、钝化电流等参数的影响[1]。
采用电位扫描方法测量金属镍的tafel曲线，扫描速率仍为10mV/s，研究酸的种类对腐蚀电位和腐蚀电流的影响。
测量金属镍的交流阻抗谱时，分别在低频为0.1Hz和高频为100000Hz的条件下，测量不同酸对金属镍的交流阻抗谱的影响。
1.2.3不同浓度的硫酸中金属镍阳极极化曲线、tafel曲线和交流阻抗谱
在室温下，分别测量不同浓度的硫酸介质中，金属镍阳极极化曲线、tafel 曲线和交流阻抗谱，考察酸的浓度对金属镍的阳极极化曲线、tafel 曲线和交流阻抗谱的影响，寻找变化规律，测量条件如上。
2.结果与讨论
2.1不同酸中金属镍的电腐蚀行为分析
2.1.1不同酸中金属镍的阳极极化曲线
金属镍在1mol/L硫酸和1mol/L硝酸溶液中，用循环伏安法做的阳极极化曲线。
两条曲
线具有相似的趋势：活化区电位较小；电极的氧化电流随电极电位的增加而很快增加；当电
流趋近于峰值时，氧化电流达到最大值。
此时金属表面开始钝化，电流密度随着电位的增加
而迅速降低到一个很小的值，该区被称为钝化区。
钝化区金属处于稳定的钝态，其腐蚀速率
最小[2]。
当电位进一步增加时，电流又将随电位的增加而显著增加，阳极金属进入了过钝化区，又开始发生氧化反应。
结果发现，1mol/L硫酸溶液中的击穿电位Eb低于1mol/L硝酸溶液，表明与硫酸相比，硝酸中的金属镍不易发生点腐蚀。
两体系中的法拉第电位Ef和维钝电
流近似相等。
硫酸中金属镍的钝化电位比硝酸中的高，但两者的钝化电流相差不大，故金属
镍在硝酸中更容易钝化。
硝酸中的钝化区范围要比硫酸中的宽，表明在硝酸中金属镍的钝态
要比在硫酸中稳定。
此外，在过钝化区，对比硫酸和硝酸中金属镍的阳极极化曲线，其不同
之处在于硫酸中的曲线存在一个小峰，经过一个电流密度的低谷后，再随电位的升高而上升，可能是金属镍在硫酸中发生了二次钝化，即金属表面再次被一种具有保护性能的薄膜覆盖，
使阳极过程受到阻碍。
2.1.2不同酸中金属镍的tafel曲线分析
在1mol/L硫酸和1mol/L硝酸中的 tafel 曲线。
结果可知金属镍在硫酸中的腐蚀电位Ecorr 和icorr腐蚀电流均小于硝酸中的相应值。
硝酸中的腐蚀电流略低于硫酸，而硫酸中的腐蚀电位要明显低于硝酸，反映出金属镍在硫酸中的腐蚀程度大于硝酸。
2.1.3不同酸中金属镍的交流阻抗谱分析
高频段出现了一个不甚明显的电容性半圆，接着是一段近似45的倾斜直线，这是电极
和溶液界面存在浓度梯度所致；在中频段是大的电容性半圆，而在低频段则出现了较明显的
差异。
在1mol/L硫酸中，低频段出现了一条直线，很容易看出这是一个具有两个时间常数的阻抗谱，而且在阻抗谱中具有Warburg阻抗成分，表明电极过程受到两个状态变量因素的影响。
除受电化学控制外，同时还受扩散过程的影响，电极表面的反应过程属于电化学和扩散
同时存在的混合控制。
在 1mol/L硝酸中，低频段仅为一感抗弧，属电化学控制。
比较两阻抗谱的中频段电容性半圆的大小可知，1mol/L硫酸中的电容性半圆，远远大于1mol/L硝酸中
的电容性半圆，即硫酸中金属镍的交流阻抗值要远大于硝酸中的交流阻抗值，所以在硫酸中
形成的氧化膜的厚度，要远大于硝酸中所形成的氧化膜厚度。
2.2不同浓度硫酸中金属镍的电腐蚀行为分析
2.2.1不同浓度硫酸中金属镍的阳极极化曲线
在不同浓度硫酸中金属镍阳极极化曲线的每条曲线都由活化区、过渡区、钝化区和过钝
化区组成，呈现出相似的趋势。
在过钝化区，硫酸浓度大于0.5mol/L，开始出现二次钝化，
而硫酸浓度低于0.2mol/L时，未出现二次钝化，且随着浓度增加，二次钝化愈来愈明显，表
明硫酸浓度在0.5mol/L范围以上时，氧化膜的自我修复能力得到增强，具有更强的抗腐蚀性能。
硫酸浓度低于 0.5mol/L时，击穿电位、法拉第电位、维钝电流和钝化电位都呈现递减的
趋势，表明在低浓度下，随着硫酸浓度增大，越易形成钝化，且所形成的钝态也越稳定，但
点腐蚀也越容易发生。
但硫酸浓度在0.5~1mol/L范围内变化时，维钝电流、钝化电位和钝化
电流有了明显的升高趋势，这可能是随着硫酸浓度增加，氢离子的浓度也随即增加，导致在
阴极发生析氢腐蚀的速率增大，使得钝化膜的形成速率小于其溶解速率，从而使阳极钝化的
电位增加。
硫酸浓度分别为1mol/L、2mol/L和5mol/L时，所得到的击穿电位下降、维钝电
流和钝化电流增大的结果充分说明了以上论述。
但在2mol/L的硫酸中所得到的钝化电位出现反常，可能是仪器测量误差的原因。
与此同时，随着硫酸浓度由1mol/L变为5mol/L，法拉
第电位降低，表明随着氢离子浓度增加，析氢腐蚀速率加快，金属镍更容易发生点腐蚀[3]。
2.2.2不同浓度硫酸中金属镍的tafel曲线
不同硫酸浓度下金属镍的tafel曲线腐蚀电位相差不大。
低硫酸浓度下，腐蚀电位随着浓度的增加而正移；较高硫酸浓度下，氢离子浓度的加大导致析氢腐蚀加剧，使得其规律性不
那么明显，但腐蚀电流整体上呈增大趋势。
说明随着硫酸浓度增加，金属镍的腐蚀速率加快。
2.2.3不同浓度硫酸中金属镍的交流阻抗谱曲线
不同浓度下，中高频段有一个电容性半圆。
低浓度下，低频段有一感抗弧，浓度越低越
明显；高浓度下，低频段的感抗弧逐渐消失。
由此可知，低浓度下，金属镍的电腐蚀除了受
电化学控制外，还受到扩散的影响；高浓度下，金属镍的电腐蚀仅受电化学控制。
这是因为
低浓度下的氢离子浓度低，阴极上的析氢腐蚀不明显，金属镍表面氧化膜的形成速率大于其
溶解速率，使得钝化电位偏低，形成的氧化膜厚度大，阻止了金属镍的进一步腐蚀。
高浓度下，氢离子浓度的增大使得阴极的析氢腐蚀加速，导致氧化膜的形成难度增加。
虽然硫酸浓
度增加可使钝化能力增加，但析氢腐蚀速率的加快，使得氧化膜的溶解速率比其形成速率快
得多，这正是在5mol/L硫酸溶液中的击穿电位低于其他浓度的原因。
3.结论
综上所述，本文将金属镍作为研究对象，应用电化学的方法对其酸中电腐蚀行为进行研
究与分析，并采用阳极极化曲线、tafel曲线以及相关图谱进行综合性评估，得出以下结论：（1）在1mol/L硫酸和1mol/L硝酸溶液中，讨论了不同种类的酸对金属镍的电腐蚀行为的影响。
由实验结果可知，金属镍在1mol/L硫酸中更容易腐蚀。
（2）硫酸浓度低于0.5mol/L时，随着硫酸浓度增加，金属镍的腐蚀程度下降；当硫酸浓度在 0.5~5mol/L变化时，随着硫酸浓
度增大，金属镍的电腐蚀程度增大，原因可能是随着酸浓度增大，阴极发生析氢腐蚀的速率
加快，导致金属镍的腐蚀速率加快。
参考文献：
[1]丁瑞良.多孔金属镍的相转化法制备及其电催化水分解性能的研究[D].中国科学技术大学，2017.
[2]宫凯.喷射电沉积法制备多孔金属镍机理、工艺及应用研究[D].南京航空航天大学，2010.
[3]王明明.金属镍中空纤维膜的制备与透氢性能研究[D].天津工业大学，2017.。
镍腐蚀的影响因素与改善方法探讨
镍腐蚀的影响因素与改善方法探讨孟昭光【摘要】镍腐蚀是指发生在化学镍金的化镍、沉金过程中发生的金对镍的攻击过度造成局部位置或整体位置镍腐蚀的现象，严重者则导致“黑盘”的出现，严重影响PCB的可靠性。
报告通过评估分析镍腐蚀影响的因素，提出相应的改善方法，改善流程的稳定性。
%Nickel corrosion is occurring in the chemical nickel gold ofen in the process of nickel, heavy gold to nickel against excessive partial or whole location nickel corrosion phenomenon. In serious conditions, it will lead to the emergence of the "black PAD", the serious infiuence on the reliability of the PCB. This report assessed through the analysis of the influence of nickel corrosion factors, put forward the corresponding improvement method, and improved the stability of the process.【期刊名称】《印制电路信息》【年(卷),期】2014(000)009【总页数】5页(P32-36)【关键词】镍腐蚀;化镍;浸金;磷含量;NO3-离子;CI-离子;Cu2+离子【作者】孟昭光【作者单位】东莞五株电子科技有限公司，广东东莞 523290【正文语种】中文【中图分类】TN41沉金表面处理原理是镍溶解与金沉积同时发生化学置换反应，如果镍层结晶太快，镍层晶格大，晶格间的空隙就多而大，在金缸中进行金沉积时，对其攻击就严重；另外，当Ni层界面被金层密封而无镍可溶时，则金层的沉积亦将停止，但由于金层疏孔极多，在并不密实的结构下镍层仍可缓慢进行反应，金水继续攻击镍层，造成局部镍层表面及镍层结晶沟壑中过度氧化，沉上金层后，金层与镍层之间产生的一些氧化物，继续恶化之后形成黑垫；焊接时，镍层表面黑垫无法与焊料形成良好的IMC（界面合金共化物），从而使焊点强度低，造成虚焊或上锡不良。
铝镍铁合金电化学腐蚀性能研究
铝镍铁合金电化学腐蚀性能研究在钢铁、汽车、电子、航空航天等领域中，铝镍铁合金作为一种优良的金属材料，被广泛使用。
然而，由于其在某些特定环境下的腐蚀问题，影响了其应用效果和寿命。
因此，研究铝镍铁合金的电化学腐蚀性能，成为了当前金属材料领域的一个重要研究方向。
铝镍铁合金的组成铝镍铁合金是一种由铝、镍和铁三种元素组成的金属材料。
其具有较高的硬度、强度和耐腐蚀性能，可以在高温下长时间保持性能稳定。
此外，铝镍铁合金还具有良好的耐腐蚀性能，适用于各种酸、盐、碱等腐蚀介质中，但在一些特定的腐蚀条件下，其腐蚀性能仍然存在一定的问题。
铝镍铁合金的电化学腐蚀性能在电化学中，金属与环境中的各种物质发生反应，形成电化学腐蚀。
作为一种金属材料，铝镍铁合金也存在电化学腐蚀的问题。
其电化学腐蚀主要是由于其材料本身的电化学性质和介质中的腐蚀物质之间的化学反应所引起的。
铝镍铁合金在不同的腐蚀介质中，具有不同的电化学腐蚀行为。
在盐酸和硝酸等酸介质中，铝镍铁合金会发生晶界腐蚀；在硫酸介质中，则会出现焊缝腐蚀等问题；而在一些氯离子含量较高的环境中，铝镍铁合金的腐蚀行为也可能会变得更加复杂。
铝镍铁合金电化学腐蚀性能之所以复杂，是因为多种因素的综合作用，这些因素包括合金化学成分、工艺条件和介质条件等方面的因素。
因此，研究铝镍铁合金电化学腐蚀性能，需要综合考虑各种因素的影响。
研究铝镍铁合金电化学腐蚀性能的方法目前，研究铝镍铁合金电化学腐蚀性能的方法主要包括两大类：实验室测试和数值模拟方法。
实验室测试是最常见的一种研究方法。
在实验室中，可以通过将样品浸泡在不同种类的腐蚀介质中，并在一定时间内进行观察和分析，以了解其电化学腐蚀性能。
实验室测试可以获得较为真实的实验数据，建立可靠的实验数据基础。
数值模拟方法是一种针对铝镍铁合金电化学腐蚀性能的计算方法。
该方法可以通过建立基于物理原理的数学模型，对不同条件的电化学腐蚀行为进行计算分析。
数值模拟方法可以更加准确地模拟铝镍铁合金在不同介质中的电化学腐蚀行为，并预测其腐蚀程度、腐蚀速度等。
镍型材的表面电化学行为与电化学腐蚀研究
镍型材的表面电化学行为与电化学腐蚀研究引言：镍是一种重要的工程材料，广泛应用于各种领域，包括航空航天、化工、电子等。
然而，在使用过程中，镍型材常常会受到电化学腐蚀的侵害，导致其性能下降甚至失效。
因此，对镍型材的表面电化学行为和电化学腐蚀进行研究具有重要的意义。
本文将就镍型材的表面电化学行为和电化学腐蚀研究进行探讨。
一、镍型材的表面电化学行为镍的电化学行为与其晶体结构、晶界和表面缺陷有关。
镍具有良好的耐蚀性，主要归功于其具有多孔的表面氧化膜。
在正常的工作条件下，镍所处的环境中存在氧、金属阳离子和负离子，这些物质与镍之间发生着复杂的电化学反应。
1. 镍的氧化行为镍的氧化行为可以分为三个步骤：吸附、析氧和电子传递。
镍表面的氧化膜在大气中可以通过吸附氧气生成，而在水中则是通过析氧反应形成镍的氢氧化物。
镍的氧化行为与温度、氧活性和电位有关。
2. 镍的电位行为镍的电位行为对其耐蚀性有着重要的影响。
将镍浸泡在盐酸等酸性溶液中，镍的表面会形成一层钝化膜。
该钝化膜具有较高的耐蚀性，可以保护镍不被腐蚀。
在碱性溶液中，镍的电位会一直向阳极方向移动，导致镍发生溶解腐蚀。
二、镍型材的电化学腐蚀研究电化学腐蚀是指材料在电解质溶液中由于电位差而引起的不可逆反应。
在镍型材的电化学腐蚀过程中，常见的腐蚀形式包括均匀腐蚀和局部腐蚀。
这两种腐蚀形式对材料的性能和使用寿命都会产生不良影响。
1. 均匀腐蚀均匀腐蚀是指材料表面整体均匀地发生腐蚀。
在正常工作环境中，镍通常会形成一个氧化膜，该氧化膜可以保护镍不被均匀腐蚀。
然而，如果镍表面的氧化膜受到破坏或者环境中的腐蚀性物质浓度过高，就可能导致镍的均匀腐蚀。
2. 局部腐蚀局部腐蚀是指材料表面只有一部分区域发生腐蚀。
局部腐蚀是镍型材最常见的腐蚀形式之一，也是最具破坏性的一种形式。
常见的局部腐蚀包括孔蚀、晶间腐蚀和应力腐蚀开裂等。
局部腐蚀的产生与镍表面的缺陷、材料组织和环境条件等因素相关。
三、防止镍型材的电化学腐蚀为了防止镍型材的电化学腐蚀，可以采取以下几种措施：1. 表面处理对镍型材进行表面处理是一种有效的防腐措施。
ni,fe及ni—fe合金阳极在h2so4溶液中的电化学行为
ni,fe及ni—fe合金阳极在h2so4溶液中的电化学行为Ni、Fe及Ni-Fe合金阳极在H2SO4溶液中的电化学行为电化学行为是指材料在电化学实验中的性质和表现。
本文将介绍Ni、Fe及Ni-Fe合金阳极在H2SO4溶液中的电化学行为。
首先，Ni阳极在H2SO4溶液中具有较稳定的电化学行为。
在阳极溶解时，Ni2+离子的析出速率与电流密度成线性关系。
此外，Ni阳极的单位电量氧化的质量(m/A*g)比Fe、Cu阳极都高一些，表明Ni的氧化能力比这些材料更强。
当电流密度增加时，Ni的阳极溶解也会加快，这是因为Ni的笨较轻，易得到电荷引起的充电高能态，因此在H2SO4溶液中电极电位上升，加速了其腐蚀速度。
其次，Fe阳极在H2SO4溶液中的电化学行为是由于其表面上的氧化物和释放出的电子而产生的。
Fe阳极在强促进条件下腐蚀产物为Fe2+和Fe(OH)2，而在氧气氧化剂存在时可能会形成Fe3+产物，这些性质与Ni阳极相比，说明Fe的氧化能力要稍弱一些。
最后，Ni-Fe合金阳极的电化学行为受合金成分的影响。
合金中Ni的含量越高，则电化学性质越趋于Ni阳极；Fe含量越高，则趋于Fe阳极。
但Ni-Fe合金的氧化速度通常会比纯Ni或纯Fe阳极快一些，这是因为合金化后的电极表面更容易形成稳定的氢氧化物保护层，进而保护合金阳极离子的溶解和离子析出。
在H2SO4溶液中电化学氧化反应是Fe或Ni离子形成的同时，氢离子一起生成，保护层对于离子的溶解和离子析出扮演了重要的角色。
综上所述，Ni、Fe及Ni-Fe合金阳极在H2SO4溶液中的电化学行为受材料的成分、电流密度等因素的影响，零散有所区别。
这些电化学行为的表现为氧化反应的强度、腐蚀速度等，可通过实验手段进行研究和分析。
镍基合金电化学溶解
镍基合金电化学溶解
随着工业技术的不断发展，各种新材料的应用也越来越广泛。
其中，镍基合金作为一种高强度、高耐腐蚀性的材料，被广泛应用于航空、航天、化工、能源等领域。
然而，镍基合金在使用过程中也会遇到一些问题，其中之一就是电化学溶解。
电化学溶解是指在电化学条件下，金属表面发生的溶解反应。
镍基合金在一定的电化学条件下，会发生电化学溶解现象，导致材料的损失和性能下降。
因此，研究镍基合金的电化学溶解规律，对于提高材料的使用寿命和性能具有重要意义。
镍基合金的电化学溶解主要受到以下因素的影响：
1. 电位：电位是指电极与参比电极之间的电势差。
在一定的电位范围内，镍基合金的电化学溶解速率与电位呈线性关系。
当电位超过一定值时，镍基合金的电化学溶解速率会急剧增加。
2. pH值：pH值是指溶液的酸碱度。
在酸性溶液中，镍基合金的电化学溶解速率较快，而在碱性溶液中则较慢。
3. 溶液中的氧气含量：氧气是一种强氧化剂，可以加速镍基合金的电化学溶解。
因此，在溶液中控制氧气含量，可以减缓镍基合金的电化学溶解速率。
4. 温度：温度是影响电化学溶解速率的重要因素。
一般来说，温度
越高，镍基合金的电化学溶解速率越快。
针对以上因素，可以采取一些措施来减缓镍基合金的电化学溶解速率。
例如，可以通过控制电位、调节溶液的pH值、减少氧气含量、降低温度等方式来减缓镍基合金的电化学溶解速率，从而提高材料的使用寿命和性能。
镍基合金的电化学溶解是一个复杂的过程，受到多种因素的影响。
通过深入研究镍基合金的电化学溶解规律，可以为材料的应用提供重要的理论基础和技术支持。

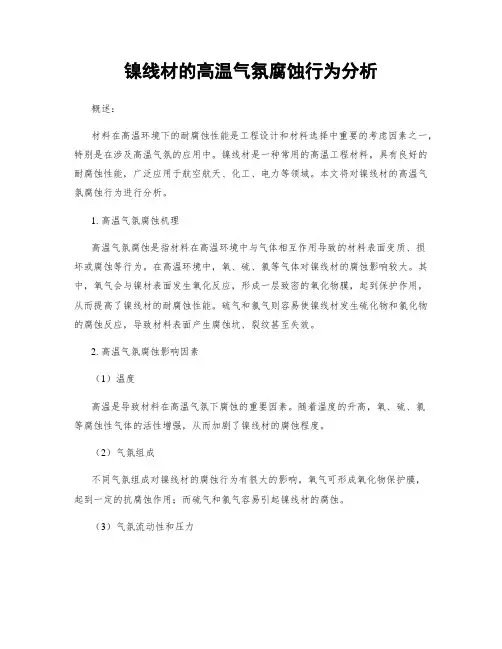

镍线材的高温气氛腐蚀行为分析
镍线材的高温气氛腐蚀行为分析概述：材料在高温环境下的耐腐蚀性能是工程设计和材料选择中重要的考虑因素之一，特别是在涉及高温气氛的应用中。
镍线材是一种常用的高温工程材料，具有良好的耐腐蚀性能，广泛应用于航空航天、化工、电力等领域。
本文将对镍线材的高温气氛腐蚀行为进行分析。
1. 高温气氛腐蚀机理高温气氛腐蚀是指材料在高温环境中与气体相互作用导致的材料表面变质、损坏或腐蚀等行为。
在高温环境中，氧、硫、氯等气体对镍线材的腐蚀影响较大。
其中，氧气会与镍材表面发生氧化反应，形成一层致密的氧化物膜，起到保护作用，从而提高了镍线材的耐腐蚀性能。
硫气和氯气则容易使镍线材发生硫化物和氯化物的腐蚀反应，导致材料表面产生腐蚀坑、裂纹甚至失效。
2. 高温气氛腐蚀影响因素（1）温度高温是导致材料在高温气氛下腐蚀的重要因素。
随着温度的升高，氧、硫、氯等腐蚀性气体的活性增强，从而加剧了镍线材的腐蚀程度。
（2）气氛组成不同气氛组成对镍线材的腐蚀行为有很大的影响。
氧气可形成氧化物保护膜，起到一定的抗腐蚀作用；而硫气和氯气容易引起镍线材的腐蚀。
（3）气氛流动性和压力气氛的流动性和压力对腐蚀行为也有一定的影响。
较强的气流会带走腐蚀产物，减缓镍线材的腐蚀速度。
而在高压力下，腐蚀氧化物会被压实，对镍线材产生保护作用。
（4）材料表面状态材料的表面状态（如粗糙度、氧化程度等）对腐蚀行为有关键的影响。
表面光洁度高、氧化程度较低的镍线材在高温气氛中具有更好的耐腐蚀性能。
3. 高温气氛对镍线材的腐蚀行为分析（1）镍线材在氧气环境中的腐蚀行为：在氧气环境中，镍线材会形成致密的镍氧化物膜，起到保护材料的作用。
在低温下，生成的氧化物膜较稳定，但在高温下，氧化物膜易发生变化，甚至破裂。
此时，氧气将侵蚀镍氧化物膜下的镍基体，导致材料的失效。
（2）镍线材在硫气环境中的腐蚀行为：硫气是一种常见的高温腐蚀气氛，对镍线材具有很高的腐蚀性。
硫化物对镍线材的腐蚀产生的影响主要包括粗化表面、形成腐蚀坑、引起晶间腐蚀等。
镍基合金腐蚀机理与材料保护策略
镍基合金腐蚀机理与材料保护策略镍基合金是一类具有优异耐蚀性能的材料，被广泛应用于化工、石油、航空航天等领域。
然而，由于工作环境的复杂性和多样性，镍基合金仍然会受到腐蚀的威胁。
本文将从镍基合金的腐蚀机理、腐蚀类型以及材料保护策略三个方面进行详细阐述。
首先，镍基合金的腐蚀机理可以分为两种主要类型：化学腐蚀和电化学腐蚀。
化学腐蚀是指镍基合金与腐蚀介质直接发生化学反应，导致材料表面的溶解和破坏。
化学腐蚀主要是由于酸、碱、盐等强腐蚀介质对镍基合金产生强烈的腐蚀作用。
而电化学腐蚀则是由于腐蚀介质中存在一定的电化学反应，导致了阳极和阴极之间的电流流动，从而引起了镍基合金的腐蚀。
电化学腐蚀可以进一步分为腐蚀介质中的氧化还原反应和金属表面的电化学反应两个方面。
其次，镍基合金腐蚀的类型主要有晶间腐蚀、应力腐蚀、点蚀和服役腐蚀等。
晶间腐蚀是指镍基合金在高温或高浓度腐蚀介质中出现晶间相析出和析出元素去溶现象，从而导致晶间腐蚀破坏。
应力腐蚀是指镍基合金在存在应力的条件下，与腐蚀介质相互作用引起的腐蚀。
点蚀是指在特定条件下，镍基合金表面出现小孔隙或坑洞状腐蚀。
服役腐蚀是指镍基合金在长期使用的过程中，受到工作环境的侵蚀产生的腐蚀现象。
最后，针对镍基合金的腐蚀问题，存在多种材料保护策略可供选择。
首先，合理选择合金成分和热处理工艺可以提高镍基合金的耐腐蚀性能。
例如，增加合金中的Cr和Mo等元素可以提高抗晶间腐蚀性能；优化合金的冷却速率可以减少合金的塑性变形，降低应力腐蚀的风险。
其次，采用物理方法如电镀、电化学抛光等可以修复镍基合金表面的损伤，提高其抗腐蚀能力。
再次，选择合适的涂层材料和技术可以提供一层保护膜，减缓镍基合金的腐蚀速度。
最后，合理设计使用条件，如优化温度和压力等参数，可以降低镍基合金的腐蚀风险，延长其使用寿命。
综上所述，镍基合金的腐蚀机理包括化学腐蚀和电化学腐蚀，其腐蚀类型主要有晶间腐蚀、应力腐蚀、点蚀和服役腐蚀等。
金属材料的电化学腐蚀行为研究
金属材料的电化学腐蚀行为研究随着现代工业的发展，金属材料作为重要的结构材料，广泛应用于航空、汽车、建筑等领域。
然而，金属材料在使用过程中容易受到电化学腐蚀的影响，导致性能下降、损坏甚至失效。
因此，对金属材料的电化学腐蚀行为进行研究和分析具有重要的实际意义。
1. 电化学腐蚀的基本概念电化学腐蚀是指金属在电解质溶液中的腐蚀行为，主要表现为金属表面形成氧化物或金属离子溶解到溶液中。
电化学腐蚀包括两个基本过程，即阳极反应和阴极反应。
阳极反应是金属被氧化溶解的过程，而阴极反应则是电子和溶质之间的还原反应。
2. 影响金属腐蚀的因素金属材料的腐蚀行为受到许多因素的影响，包括以下几个方面：2.1. 电解质溶液的性质：电解质溶液的酸碱度、温度、离子浓度等都会对金属腐蚀行为产生显著影响。
2.2. 金属材料的性质：金属的纯度、晶界、缺陷等也是影响金属腐蚀的重要因素。
2.3. 表面条件：金属表面的清洁程度、粗糙度、覆盖层等也会对腐蚀行为产生一定影响。
2.4. 外加电位：外加电位可以改变阳极和阴极反应的速率，从而影响金属的腐蚀行为。
3. 电化学腐蚀行为的研究方法为了研究金属材料的电化学腐蚀行为，科学家们采用了多种方法和技术。
其中，最常用的方法之一是极化曲线法。
这种方法通过改变外加电位，测量电流和电位之间的关系，绘制出极化曲线，从而分析金属的腐蚀行为。
此外，还有交流阻抗法、电化学噪声法等方法被广泛运用于金属材料腐蚀行为的研究。
4. 金属腐蚀的种类金属材料的腐蚀行为可以分为多种类型。
其中，最常见的是均匀腐蚀，即金属表面整体均匀腐蚀。
此外，还有局部腐蚀，如点蚀、缝蚀、孔蚀等，这些都是金属表面局部区域的腐蚀。
金属材料还可能遭受应力腐蚀、微生物腐蚀等特殊形式的腐蚀。
5. 控制金属腐蚀的方法为了减缓金属的腐蚀速度，保护金属材料，人们提出了多种控制腐蚀的方法。
最常见的是阴极保护，通过在金属材料表面形成保护电位，将金属材料的阳极区域转变为阴极，从而减慢金属的腐蚀速度。
zn-ni合金镀层沉积机理及腐蚀机理
一、概述现代工业中，表面涂层技术的发展对材料的改性以及提高材料的抗腐蚀性能具有重要的意义。
zn-ni合金镀层作为一种重要的防腐蚀涂层，在工业生产中得到了广泛的应用。
然而，zn-ni合金镀层的沉积机理以及腐蚀机理一直是研究的热点和难点。
本文将从沉积机理和腐蚀机理两个方面入手，系统地探讨zn-ni合金镀层的形成过程以及腐蚀行为，为相关研究和工程应用提供理论支持。
二、zn-ni合金镀层的沉积机理1. 电化学沉积机理众所周知，zn-ni合金涂层通过电化学沉积技术制备。
电化学沉积是利用外加电流使阳极溶液中的金属离子在阴极上析出形成金属沉积层的过程。
zn-ni合金镀层的形成主要受到电流密度、沉积时间以及阳极溶液成分等因素的影响。
其中，zn-ni合金镀层的沉积速率和合金成分的控制是关键问题。
2. 沉积机理的表面催化作用表面催化作用在zn-ni合金镀层的形成过程中起到了重要作用。
合适的表面催化剂可以有效提高zn-ni合金镀层的沉积速率和均匀性。
研究表面催化作用对zn-ni合金镀层的形成具有重要意义。
3. 形貌和结构调控形貌和结构对zn-ni合金镀层的性能具有重要影响。
通过调控沉积条件和添加合适的添加剂，可实现zn-ni合金镀层的微观结构和宏观形貌的精密控制。
三、zn-ni合金镀层的腐蚀机理1. 电化学腐蚀机理zn-ni合金镀层的耐腐蚀性能主要受到其电化学腐蚀行为的影响。
zn-ni合金镀层在不同腐蚀介质中的腐蚀行为不尽相同，对其电化学腐蚀机理进行深入研究具有重要意义。
2. 节点腐蚀机理zn-ni合金镀层在实际使用过程中容易出现节点腐蚀问题。
节点腐蚀是指在涂层表面和基材交界处发生的腐蚀现象，严重影响了zn-ni合金镀层的抗腐蚀性能。
3. 其他腐蚀问题zn-ni合金涂层在特定环境中容易发生其他形式的腐蚀，如应力腐蚀、水解腐蚀等，这些腐蚀问题对涂层的稳定性和耐久性提出了挑战。
四、结论本文从zn-ni合金镀层的沉积机理和腐蚀机理两个方面对其进行了系统的探讨。
镍钛合金侵蚀原理
镍钛合金侵蚀原理镍钛合金（Nitinol）是一种形状记忆合金，具有优异的记忆效应和良好的弹性恢复性能。
然而，该合金在某些特殊环境下可能会发生侵蚀，这会严重影响其使用寿命和性能。
那么，镍钛合金侵蚀的原理是什么呢？镍钛合金主要由镍和钛两种金属组成，具有卓越的耐腐蚀性能，但在一些强化酸、碱及氢氟酸等腐蚀介质中，镍钛合金的耐腐蚀性将会受到严重破坏。
分析其侵蚀原理，主要有以下几点：1.化学侵蚀：镍钛合金中的钛元素易于被酸类溶解，在强酸、碱或氢氟酸等介质中，氢离子或氟离子会与钛原子形成离子配位键，并将其从合金表面溶解出来，导致镍钛合金表面失去保护层，进而发生侵蚀。
2.电化学侵蚀：在电解质溶液中，镍与钛元素之间会形成一个锰氧化物膜（MnO2），作为保护膜存在于合金表面。
但当存在氧化还原电位时，电化学反应发生，其生成的氧化物膜可能会破损，从而导致镍钛合金表面发生腐蚀和侵蚀。
3.邻位效应：在一些具有腐蚀活性的介质中，镍钛合金表面会形成钝化层，从而保护其表面不受侵蚀。
但当介质中含有有机物、杂质等成分时，这些物质将会破坏钝化层，使得镍钛合金表面失去保护，发生侵蚀。
总之，镍钛合金的侵蚀主要是由于一些特殊环境中强化酸、碱及氢氟酸等腐蚀介质中，钛元素容易被溶解，从而导致合金表面失去保护层，使得表面发生侵蚀现象。
为了防止镍钛合金侵蚀，可以采取一些措施，例如选择合适的工作环境和使用条件，选择具有高表面能的表面修饰技术等，从而有效地提高镍钛合金的耐腐蚀性，延长其使用寿命和性能。
综上所述，镍钛合金的侵蚀原理是多方面的，需要我们根据具体情况全面分析和合理预防，才能更好地保护该合金的性能和寿命。
