超声检测第4章
超声波检测设备与器材
4.1.1 超声波检测仪
脉冲式超声波检测仪
按照超声波检测仪指示的参量又可分为穿透式、共 振式、脉冲式。目前前两种已不再使用。以下均指脉 冲式检测仪。 脉冲式检测仪工作原理是仪器产生高频周期脉冲， 加在探头上产生超声波，耦合入射到工件内部。工件 内无缺陷时超声波遇到底面发生反射，在显示器上就 分别显示出来始波T和底波B；如果工件内有缺陷时， 除始波和底波外，在它们之间还出现缺陷波F，通过检 测F信号的返回时间和幅度来判断以及缺陷的位置、大 小。
4.4 试块
常见的试块
试块的分类
试块的分类
标准试块有IIW试块；CB-I、CB-II；CS-I、 CS-II、CS-III；CSK-IA、CSK-IIA、 CSK-IIIA、CSK-IVA。 对比试块有奥氏体钢对接接头对比试块；T1、 T2、T3型堆焊层对比试块；钢板横波检测 对比试块；锻件横波检测对比试块；无缝钢 管横波检测对比试块等，P119
双晶探头
两块压电晶片装在 一个探头架上，一发一收， 中间有隔声层，晶片下有 延迟块，使声波延迟一会 再进入工件，这样可检测 近表面缺陷。两晶片声场 重叠区域灵敏度最高，通 常为菱形。
常见的双晶探头
其他双晶探头
4.2.5 探头型号
晶片材料代号
晶片种类代号
型号举例
4.3 耦合剂
超声波探头与被测物体接触时，两者之间存在一 层空气薄层，空气将引起三个界面间强烈的放射波， 造成干扰，并造成很大的衰减。为此，必须将接触面 之间的空气排挤掉，使超声波能顺利地入射到被测物 体内部。所以要用到一种成为耦合剂的液体，使之充 满接触面空间，起到传递超声波的作用。常用的耦合 剂有水、机油、甘油、化学浆糊等。
4.2.1 压电效应和压电材料
压电晶片施加交变电压时在厚度方向上做受 迫振动，就会产生纵波，这种晶片成为x切割 晶片； 压电晶片施加交变电压时在垂直厚度的方向 上做受迫振动，就会产生横波，这种晶片成为 y切割晶片；可以制作接触式横波探头，但是 由于压电效应较弱，故不常用。常用的横波探 头是纵波倾斜入射，产生波形变换而实现的。
各功能块的主要作用
5.电源和显示电路：供电和显示图形。
仪器工作流程
仪器各按钮的作用
仪器各按钮的作用
模拟仪器的主要问题
不能记忆显示，不能存储波形； 没有运算功能； 精度差，各项性能指标无法提高；
4.1.3 数字式仪器的特点
数字式仪器实物
4.1.4 仪器的维护保养
严格按说明书操作 避免强力震动和摔碰等 尽量避免靠近强磁场、灰尘多、温度过高过低的场合 室外工作时防止雨、雪、油等进入机器内部 点按按键或转旋钮时要轻 仪器每次用完要擦拭干净，放置到干燥处 如潮湿季节长期不用时，要定期接通电源开机，以去除潮气 出现故障，立即关闭电源，请专业维修人员修理，切忌私自拆 卸。
压电陶瓷的主要性能
4.2.3 探头结构
直探头
1接头 2外壳 3阻尼块 4电缆线 5压电晶片 6保护膜
4.2.3 探头结构
斜探头
1吸声材料 2斜楔 3阻尼块 4外壳 5电缆线 6压电晶片
探头实物
4.2.4 探头种类
1. 2. 3. 4. 5. 6. 7. 接触式纵波直探头 接触式斜探头 双晶探头 接触式聚焦探头 水浸平探头和聚焦探头 高温探头 其他如电磁超声探头激光超声探头等
4.5 仪器、探头的性能的测试
仪器主要测试4个性能指标：垂直线性、水 平线性、动态范围、衰减器精度。 探头主要测试6个性能指标：频响、距离幅 度特性、斜探头入射点和前沿、K值、声束 宽度和轴线偏斜、双峰
4.5 仪器、探头的性能的测试
仪器和探头组合性能主要测试4个指标： 1.灵敏度余量-分直探头和斜探头 2.盲区和始脉冲宽度-盲区试块，能清晰显示平 底孔独立回波的最小距离就是盲区。 3.远场分辨力-分直探头和斜探头。 4.信噪比-以200mm处的Φ1平底孔回波与噪 声回波之间的分贝差表示信噪比的大小。
4.2.2 压电材料的性能参数
1.压电应变常数d33 ：表示在压电晶片上施加 单位电压时产生的应变的大小，用来衡量压电 晶体材料的发射性能。d33越大，发射灵敏度越 高。 2.压电电压常数g33：表示在压电晶片上施加单 位应力产生的电压的大小。 3.介电常数ε：一般超声波检测频率较高，所以 需要晶片的ε要小一些。
各功能块的主要作用
4.接收电路：接收探头将缺陷或底面反射回来超声波
转换为相应频率的电脉冲信号，并进行检波、放大， 然后加到示波管的垂直偏转板上，在时基线上就形 成了始波、缺陷波或底波的回波信号。 因为晶片产生的电压通常只有几十至几百毫伏，所 以放大器需要105的放大能力，换算成对数就是约 100分贝。 它直接影响仪器的垂直线性、动态范围、灵敏度和 分辨力等技术指标。
4.2.2 压电材料的性能参数
4.机电耦合系数K：表示压电材料机械能（声能）与 电能之间的转换效率。K值越大，灵敏度越大。 5.机械品质因子θm：表示压电晶片在谐振时储存的机 械能与消耗的能量之比。 θm越大表示损耗越小，脉冲 宽度就大，分辨力低。 6.频率常数N：压电晶片在高频脉冲下共振的条件是 t=CL/2f0 所以N=t∙f0 =CL/2为常数，称为频率常数。 7. 居里温度T：压电材料的压电效应只在一定的温度下 产生，超过一定的温度，压电效应就会消失，这个温 度就称为居里温度。如石英T=570℃
各功能块的主要作用
盲区与始脉冲宽度 1）单晶片探头以脉冲反射方式检测时，发射脉冲在激 励探头的同时也直接进入到接收电路，在显示屏上 就形成始波，始波的宽度成为始脉冲宽度。 2）由于发射脉冲电压很高，引发放大器的阻塞现象， 所以在靠近始波的一段时间范围内，缺陷的反射回 波不能被发现。这段时间对应到工件上从入射面到 进入工件的深度范围就称为盲区。 二者的区别！
A型脉冲检测仪原理示意
A型和B、C型的比较
4.1.2 模拟式. 同步电路：以给定频率产生周期性同步脉冲 信号，按同一时间协调控制整机工作。一方面 出发发射电路产生激励电脉冲加载探头上产生 脉冲超声波；应一方面控制时基电路产生锯齿 波加到示波管水平偏转板上使光电从左向右移 动形成扫描线。 2. 时基电路：受同步电路控制，产生随时间变 化的锯齿波信号加到示波管水平偏转板上形成 扫描线（时基线）
试块的维护和使用
1.试块应编号，分类放置，以防混淆 2.使用和搬运中注意保护，防止碰伤 3.及时清除反射体内的油污和锈蚀 4.防止试块变形，平面试块应尽可能立放 5.停放时间过久的试块要涂覆防锈剂
4.5 仪器、探头的性能
仪器的主要性能 1.垂直线性-回波高度与输入电压的比例关系，影响缺陷定量。 2.水平线性-时基线长度与实际探测距离之间的比例关系，影响缺 陷定位. 3. 盲区-也称是脉冲宽度，影响近表面的可探测距离和远场分辨力。 4. 衰减器精度-反映读数和信号幅度之间的对应关系，影响定量 5. 动态范围-某反射波从饱和到消失所需的衰减量dB值。
各功能块的主要作用
3. 发射电路：受同步电路控制，产生周期性激励脉冲 信号 (100~400V) 加到探头上发出脉冲超声波。 发射电路分为调谐式和非调谐式两种（P88），前者 为加阻尼的LC振荡器，特点是频带窄（宽脉冲），发 射能量强；后者为RC振荡器，频带宽（窄脉冲）适合 不同频带范围的探头，目前常用的超声检测以多采用 非调谐式。 注意：频带越宽，发射脉冲越窄，分辨力也就越好， 但发射能量（或者说穿透能力）相应差一些。
4.2 探头
4.2.1 4.2.2 4.2.3 4.2.4 4.2.5 压电效应和压电材料 压电材料的主要性能 探头结构 探头种类 探头型号
4.2.1 压电效应和压电材料
压电效应：某些晶体材料在交变应力作用下， 产生交变电场的效应成为正压电效应；接收 超声波。 反之，在交变电场的作用下，晶体材料产生伸 缩变形的效应称为逆压电效应；发射超声波。 压电材料：具有压电效应的材料成为压电材料， 分为单晶（石英、硫酸锂等）多晶（锆钛酸 铅PZT等，又称为压电陶瓷）。
4.5 仪器、探头的性能
探头的主要性能 1.频率响应 2.相对灵敏度 3.距离幅度特性 4.声束扩散特性 5.声轴偏斜角和双峰等 6.斜探头的入射点和K值
4.5 仪器、探头的性能
仪器和探头的组合性能 1.灵敏度-表征检测系统发现最小缺陷的能力 2.分辨力-分为纵向和横向分辨力 3.信噪比-有用的最小缺陷信号和最大噪声信号 之比。 4.频率-仪器和探头组合后发射的超声波频率与 探头的标称频率有一定的差值，此差值的大 小直接影响缺陷定量。
ASME 第V卷《无损检测》
ASME 2010 第V卷《无损检测》新内容美国机械工程师学会（ASME）于2010年7月1日发布的最新版ASME第V卷《无损检测》，增添的新内容大多是围绕焊缝超声检测（UT）展开的，可见UT方法中隐含着大量鲜活的科技新信息新技能，无一不与当今高速发展的计算机技术息息相关。
充分熟悉新版新内容，熟练掌握新技能新要求，为承压设备制造质量提供安全可靠和高效的检测数据，是当今无损检测人员与时俱进，接受时代挑战的重要使命。
以下先介绍新版ASME有关承压设备无损检测的一般新内容，而后重点介绍有关超声检测新技术的新规定新要求。
1 一般要求（第一章）检测结果评定（T-180）指出：ASME第V卷中各种无损检测方法所提供的验收标准，应符合相关卷的要求，并优先采用相关卷的规定。
2 焊缝超声检测（第四章）2.1 概述（T-420）指出：本章“焊缝超声检测方法”要求应与第V卷第一章“一般要求”并驾齐驱，这是指以下四方面的内容：（1）粗晶焊缝UT的特殊要求，按T-451。
（2）计算机成像技术（简称CITs）的特殊要求，按T-452。
（3）TOFD（超声衍射时差）技术，按本章强制性附录Ⅲ。
（4）相控阵手工光栅式扫查技术，按本章强制性附录Ⅳ。
2.2 试块曲率（T-434.1.7）有三点要求：（1）工件直径D＞500mm时，可用平面状基本校验试块。
（2）工件直径D≤500mm时，应使用曲面试块。
一个曲面试块可用于检测0.9-1.5倍直径的范围。
例如，D = 200mm的曲面试块，可用于校验D=180-300mm的曲面范围。
D=24-500mm的曲面范围，则需6种曲面试块（见图1）。
（3）管子校验试块：检测管焊缝时，基本校验试块的结构和反射体应按图2；曲率要求与上述（2）同。
试块尺寸与反射体位置应适合于所用斜探头校验。
500375250125125250375500333200120724326233967108180300500工件曲面直径/ mm试块曲面直径/ m mAM NA ：基本校验试块M ：0.9 倍限值线N ：1.5 倍限值线图1 试块-工件曲面比限值弧长标称壁厚T堆焊层（如有则加）﹡线槽离试块边缘或线槽与线槽间距不得小于壁厚T 或25mm （取两者中较大值）。
超声波检测-第4章讲义ppt课件.ppt
2024/10/10
数字超声在友联
13
在 日 常 生 活 中，随 处都可 以看到 浪费粮 食的现 象。也 许你并 未意识 到自己 在浪费 ，也许 你认为 浪费这 一点点 算不了 什么
模拟仪主要组成部分的作用
➢ 扫描电路P88： ➢ 组成：扫描闸门发生器、锯齿波发生器、锯齿波
放大器 ➢ 扫描电路又称时基电路，用来产生锯齿波电压，
模拟仪主要组成部分的作用
➢接收电路
由于接收的电信号非常微弱，通常只有数百微 伏到数伏，而示波管全调制所需电压要几百伏， 所以接收电路必须具有约105的放大能力。
接收电路的性能对探伤仪性能影响极大，它直 接影响到探伤仪的垂直线性、动态范围伤灵敏 度、分辨力等重要技术指标。一般把放大器的 电压放大倍数用分贝来表示。
加在示波管水平偏转板上，使示波管荧光屏上的 光点沿水平方向作等速移动，产生一条水平扫描 时基线。 ➢ 探伤仪面板上的深度粗调、微调、扫描延迟旋钮 都是扫描电路的控制旋钮。探伤时，应根据被探 工件的探测深度范围选择适当的深度档级．并配 合微调旋钮调整，使刻度板水平轴上每一格代表 一定的距离。
2024/10/10
➢ 随着新的计算机技术的应用，还将时间轴上的不 同深度的信号幅值全部采集下来，用亮度（颜色） 显示信号幅度。
2024/10/10
数字超声在友联
8
在 日 常 生 活 中，随 处都可 以看到 浪费粮 食的现 象。也 许你并 未意识 到自己 在浪费 ，也许 你认为 浪费这 一点点 算不了 什么
C型显示
➢ 一种图像显示，横坐标和纵坐标都代表探头的扫 查轨迹（探头在工件表面的位置），用亮度（颜 色）来表面信号幅度。可以显示工件内部缺陷平 面图像，但不能显示缺陷的深度。（图4-5）
超声检测知到章节答案智慧树2023年兰州石化职业技术大学
超声检测知到章节测试答案智慧树2023年最新兰州石化职业技术大学第一章测试1.超声波检测法不能用于混凝土结构材料 ( )参考答案:错2.在特种设备行业中，超声检测通常指（）。
参考答案:材料厚度测量;宏观缺陷测量3.利用超声波来对固体内部进行无损检测，始于（）。
参考答案:20世纪20年代末4.频率低于20Hz的机械波称为次声波。
（）参考答案:对5.对于钢等金属材料的检测。
常用频率为15~20MHz的超声波（）参考答案:错第二章测试1.当材料确定时，波长与波速成正比，与频率成反比。
（）参考答案:对2.固体介质中既可以传播纵波，又可以传播横波。
（）参考答案:对3.频谱特征量主要有（）。
参考答案:中心频率;峰值频率;频带宽度4.两束频率相同但行进方向相反的声波的叠加可形成驻波。
（）参考答案:对5.根据惠更斯-菲涅耳原理，任一点波的振动，可视为（）。
参考答案:到达该点的所有次波干涉的结果6.在同一种固体材料中，横波的声速比纵波的声速（）。
参考答案:慢7.液体和气体介质中只能传播（）。
参考答案:纵波8.下列材料中声速最低的是（）。
参考答案:空气9.在水中不仅能传播纵波，也能传播横波（）参考答案:错第三章测试1.波长越短,近场长度越短,晶片直径越大,近场长度也越长。
（）参考答案:错2.A型显示探伤仪，利用D.G.S曲线板是不能直观显示缺陷的当量大小和缺陷深度的（）参考答案:对3.声源面积不变时,超声波频率越高,超声场的近场长度越短（）参考答案:错4.在第二介质中横波折射角达到90°时,在第一介质中的纵波入射角度称为第二临界角（）参考答案:对5.超声波探头的半扩散角近似与晶片直径成反比,与波长成正比（）参考答案:对6.超声波声场的近场长度愈短，声束指向性愈好（）参考答案:错7.如果超声波频率增加，则一定直径晶片的声束扩散角将（）参考答案:减少8.在水/钢界面上，水中入射角为7°，在钢中主要存在的振动波型是（）参考答案:纵波、横波同时存在第四章测试1.超声检测仪按照其指示的参量可以分为（）。
EN10160--德国超声检验规程
Ultrasonic testing of steel flat products of thickness equal or greater than 6 mm (reflection method) 厚度等于或大于6毫米的钢板产品超声检验规程(反射法)DIN EN 10160: 1999Contents目录Foreword 前言 (1)1 Scope 第一章适用范围 (2)2 Normative references 第二章相关标准 (2)3 Terms and definitions 第三章术语和定义 (3)4 Principle 第四章检测原理 (4)5 Personnel 第五章探伤人员资格 (4)6 Apparatus 第六章仪器 (4)7 Coupling conditions - Surface condition of the flat product 第七章耦合状态——钢板表面条件68 Scanning plan 第八章扫描方案 (7)9 Procedure 第九章程序 (7)10 Acceptance criteria 第十章接受标准 (10)在订购协议框架内，（供应商）可提供不同质量等级的钢板/或棱边产品。
(10)11 Test report 第十一章检验报告 (10)Annex A (12)图一、代表性用语示意图 (13)Foreword 前言This European Standard has been prepared by Technical Committee ECISS/TC 1 "Steel Physic-chemical and non-destructive testing", the secretariat of which is held by AFNOR.本欧洲标准由ECISS/TC 1*)“钢材理化和非破坏性试验”技术协会起草，该技术协会的秘书由法国标准化协会(AFNOR)派遣。

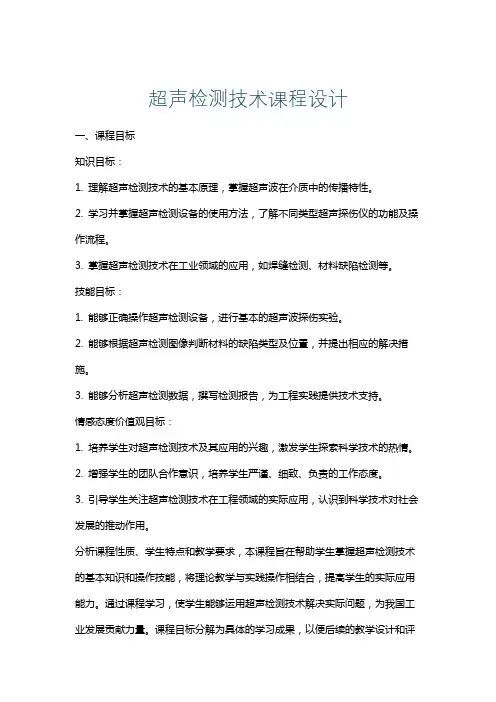

超声检测技术课程设计
