solidworks2012工程图导出CAD图纸详细教程
Solidworks转CAD教程
步骤如下：
1.Solidworks工程图里新建必要的图层，尺寸标注、形位公差、注释等要有图层属性。
图1-1
2.Solidworks工程图出好之后，另存为.dwg格式，点击选项按钮。
3.版本根据自己电脑的CAD版本选择，字体选择“仅限于Autocad标准”，线条样式“Autocad 标准样式”，自定义映射solidworks到DXF/DWG下的“激活”前面的方框打勾。
然后点击“确定”按钮，弹出图3-2对话框。
图3-1
图3-2
4.新建图层：
①轮廓线：
定义图层：轮廓线，黑色，可见边线/粗3，见图4-1。
图4-1
映射实体：轮廓线，BL，BYLAYER，几何体，见图4-2。
图4-2
定义图层：隐藏线，粉红色，隐藏边线/细，见图4-3。
图4-3
映射实体：隐藏线，BL，BYLAYER，隐藏线，见图4-4。
图4-4
定义图层：剖面线，黑色，区域剖面线/填充/细，见图4-5。
图4-5
映射实体：剖面线，BL，BYLAYER，剖面线（注意：是如图位置的剖面线），见图4-6。
图4-6
④局部视图边界：
定义图层：局部视图边界，黑色，局部视图边界/细，见图4-7。
图4-7
映射实体：局部视图边界，BL，BYLAYER，局部视图边界，见图4-8。
图4-8
⑤打断视图：
定义图层：打断视图，黑色，折断线/细，见图4-9。
图4-9
映射实体：，打断视图，BL，BYLAYER，折断线，见图4-10。
图4-10
5.建立好图层后，如图5-1。
点击左下角的“装入映射文件...”按钮，弹出图5-2映射文件对话框，点击“浏览”按钮，然后选择需要导出CAD的solidworks工程图文件，然后单击“确定”。
图5-1
图5-2
6.单击左下角“保存映射文件...”按钮，在弹出图6-1的对话框中单击”确定”。
图6-1
7.单击右下角“确定”按钮，完成CAD工程图导出。
图7-1。
(建筑工程管理)S工程图转CAD图纸全攻略
（建筑工程管理）S工程图转CAD图纸全攻略Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的DWG在AutoCAD打开时不需更改，图层和颜色都可壹丝不差。
壹、Solidworks工程图转CAD图壹般转换1、打开需转换的Solidworks工程图，先查见和设置壹下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“TimesNewRoman”、“Arial”等，其他壹般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体且不重要，重要的是你必须牢记字体的名字，壹个字符都不能错，等壹会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks安装目录下的data目录中找到drawfontmap.txt文件，这就是转换的字体文件。
打开它，在最后壹行添加：你刚才复制的字体名+空格（随意）+你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存drawfontmap.txt文件。
5、操作：文件–另存为，保存类型为DWG或DXF就OK了。
在AutoCAD中打开刚才转换的DWG的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《壹键搞定——VBA宏》你能够不必见了。
二、进阶设置映射文件–图层、线型上面我们讨论了Solidworks工程图到AutoCAD图纸的壹般转换，这样转换出来的图纸能够满足壹般的要求，但它所有的物体都是在同壹图层上的，如果需要在AutoCAD进壹步编辑和打印比较麻烦。
SolidWorks工程图转DWG操作步骤及常见问题

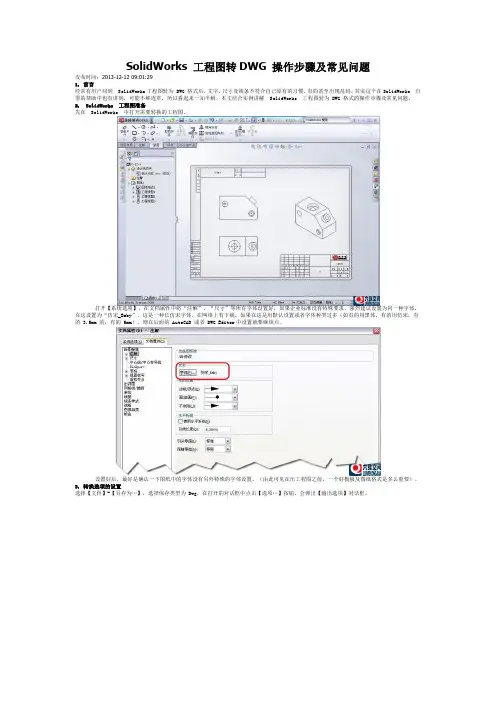

SolidWorks 工程图转DWG 操作步骤及常见问题发布时间：2013-12-12 09:01:291. 前言经常有用户问到SolidWorks工程图转为 DWG 格式后，文字、尺寸及线条不符合自己原有的习惯，有的甚至出现乱码。
其实这个在SolidWorks自带的帮助中也有讲到，可能不够连贯，所以看起来一知半解。
本文结合实例讲解SolidWorks 工程图转为 DWG 格式的操作步骤及常见问题。
2. SolidWorks工程图准备先在SolidWorks中打开需要转换的工程图。
打开【系统选项】，在文档属性中将“注解”、“尺寸”等所有字体设置好，如果企业标准没有特殊要求，强烈建议设置为同一种字体。
在这设置为“仿宋_Baby”，这是一种长仿宋字体，在网络上有下载。
如果在这是用默认设置或者字体种类过多（如有的用黑体，有的用仿宋，有的 3.5mm 的，有的 5mm），则在后面的 AutoCAD 或者 DWG Editor中设置就要麻烦点。
设置好后，最好是确认一下图纸中的字体没有另外特殊的字体设置。
（由此可见在出工程图之前，一个好模板及图纸格式是多么重要）。
3. 转换选项的设置选择【文件】-【另存为…】，选择保存类型为 Dwg，在打开的对话框中点击【选项…】按钮。
会弹出【输出选项】对话框。
输出选项对话框中各选项的意思：【版本】选择目标系统支持的类型。
SolidWorks DXF 和 DWG 转换程序支持包括AutoCAD 2007 在内的所有 AutoCAD®版本。
【字体】中可以设置转换后的文件的字体类型，可选择 TrueType 或仅限 AutoCAD 标准。
其中 TrueType 为标准的 Windows 字体，也就是 TTF 字体，而仅限 AutoCAD 标准则字体为矢量字体，也就是 SHX 字体。
在这里需要解释一下 SHX 字体和 TrueType 字体。
SHX形字体属于“矢量字形”，是一种用形状或方程来描述字符轮廓的字符形式。
solidworks2012工程图导出CAD图纸详细教程
Solidworks转CAD教程步骤如下：1.Solidworks工程图里新建必要的图层，尺寸标注、形位公差、注释等要有图层属性。
图1-12.Solidworks工程图出好之后，另存为.dwg格式，点击选项按钮。
3.版本根据自己电脑的CAD版本选择，字体选择“仅限于Autocad标准”，线条样式“Autocad 标准样式”，自定义映射solidworks到DXF/DWG下的“激活”前面的方框打勾。
然后点击“确定”按钮，弹出图3-2对话框。
图3-1图3-24.新建图层：①轮廓线：定义图层：轮廓线，黑色，可见边线/粗3，见图4-1。
图4-1映射实体：轮廓线，BL，BYLAYER，几何体，见图4-2。
图4-2定义图层：隐藏线，粉红色，隐藏边线/细，见图4-3。
图4-3映射实体：隐藏线，BL，BYLAYER，隐藏线，见图4-4。
图4-4定义图层：剖面线，黑色，区域剖面线/填充/细，见图4-5。
图4-5映射实体：剖面线，BL，BYLAYER，剖面线（注意：是如图位置的剖面线），见图4-6。
图4-6④局部视图边界：定义图层：局部视图边界，黑色，局部视图边界/细，见图4-7。
图4-7映射实体：局部视图边界，BL，BYLAYER，局部视图边界，见图4-8。
图4-8⑤打断视图：定义图层：打断视图，黑色，折断线/细，见图4-9。
图4-9映射实体：，打断视图，BL，BYLAYER，折断线，见图4-10。
图4-105.建立好图层后，如图5-1。
点击左下角的“装入映射文件...”按钮，弹出图5-2映射文件对话框，点击“浏览”按钮，然后选择需要导出CAD的solidworks工程图文件，然后单击“确定”。
图5-1图5-26.单击左下角“保存映射文件...”按钮，在弹出图6-1的对话框中单击”确定”。
图6-17.单击右下角“确定”按钮，完成CAD工程图导出。
图7-1。
SolidWorks工程图转DWG格式图纸的映射方法

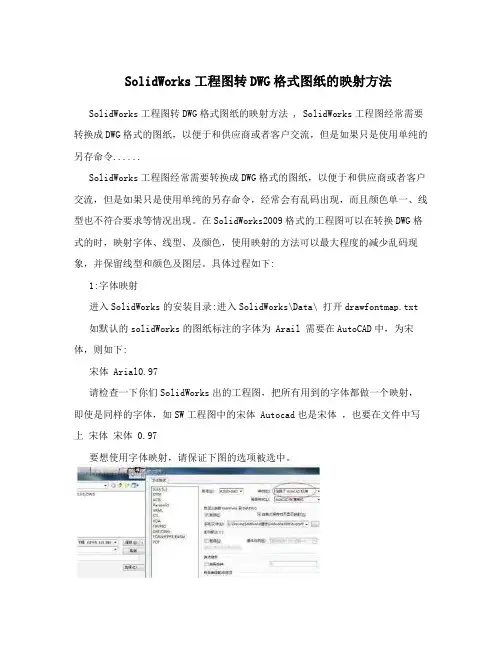

SolidWorks工程图转DWG格式图纸的映射方法SolidWorks工程图转DWG格式图纸的映射方法 , SolidWorks工程图经常需要转换成DWG格式的图纸，以便于和供应商或者客户交流，但是如果只是使用单纯的另存命令......SolidWorks工程图经常需要转换成DWG格式的图纸，以便于和供应商或者客户交流，但是如果只是使用单纯的另存命令，经常会有乱码出现，而且颜色单一、线型也不符合要求等情况出现。
在SolidWorks2009格式的工程图可以在转换DWG格式的时，映射字体、线型、及颜色，使用映射的方法可以最大程度的减少乱码现象，并保留线型和颜色及图层。
具体过程如下:1:字体映射进入SolidWorks的安装目录:进入SolidWorks\Data\ 打开drawfontmap.txt 如默认的solidWorks的图纸标注的字体为 Arail 需要在AutoCAD中，为宋体，则如下:宋体 Arial0.97请检查一下你们SolidWorks出的工程图，把所有用到的字体都做一个映射，即使是同样的字体，如SW工程图中的宋体 Autocad也是宋体，也要在文件中写上宋体宋体 0.97要想使用字体映射，请保证下图的选项被选中。
2:线型、颜色映射:在另存DWG格式时，点选项并在自定义映射时选择:"激活"选中后，点保存，会弹出以下的对话框:在以上的对话框中定义线条样式。
如果没有此方面的需求，可以不定义，将激活取消即可，如果需要映射，则设置完成后，点保存映射文件，定义一个路径。
然后确定。
如果不想每次都弹出上面的对话款，请在定义好后，选择在每次保存时不显示映射。
通过这以上两种方法，我们可以定义solidworks文件输出时的字体及线型。
实例演示:上图的工程图有两种字体 Arial 及宋体字体文件映射:线型及颜色映射用默认设置。
DWG效果如下:SolidWorks图纸里面的所有字体在DWG图纸中都已经映射成宋体了。
SolidWorks草图如何导出成CAD图纸
SolidWorks草图如何导出成CAD图纸经常使用SolidWorks画图的设计师，就不想用CAD了，因为SolidWorks草图是尺寸驱动的画图，什么意思呢？就是SolidWorks草图你随便画，当你标注尺寸的时候就会自动的线条调整，而CAD则是你输入多少就画多少，所以很多习惯用SolidWorks的设计师更喜欢用SolidWorks画草图再导出CAD，感觉比CAD直接画的更快。
那么SolidWorks草图如何导出成CAD图纸呢？下面分享我最常用的一种方法。
操作步骤：
1、先打开Solidworks软件，绘制草图如下：
2、退出草图，简单拉伸一下，数值默认就行；
3、然后我们点击平面，鼠标右击选择【输出到DXF/DWG(g)】；
4、选择保存文件位置及格式，这里我们选择DWG；
5、默认，点击【√】确定即可；
6、点击【保存】，这样Solidworks草图就保存出来了；
7、找到保存后的DWG文件，用CAD软件打开它；
8、如下，Solidworks草图就是1:1保存为CAD图纸了。
温馨提示：另一种方法，就是我们画完草图，保存零件，然后出工程图，然后工程图里面另存dwg格式也行，也非常的方便。
如果你习惯了使用SolidWorks，那就保持吧，也挺好~。
Sw工程图转换为CAD图纸 高级篇
三、高级篇一键搞定两篇我们已讨论了转换问题，本篇涉及到具体的转换并不多，而是介绍Solidworks 的另一个有用的工具——宏。
其实，其他Solidworks 的操作也可以如此简化的。
你是否觉得，每次转换的时候很繁，需东点西选，经常容易搞错另存为的格式，讨厌的映射文件每次出现，等待你更改？下面我们摆平它！1?? 在Solidworks 中操作：文件/ 另存为，选择保存类型为DWG 或DXF ，点击选项，出现“输出选项”对话框，选择“每次保存时不显示映射”，重新输出一遍。
使映射设置对话框在输出的时候不再显示。
2?? 在Solidworks 中操作：工具/ 宏操作/ 录制3?? 把输出DWG 文件的操作再来一遍。
然后操作：工具/ 宏操作/ 停止，会出现宏的“另存为”对话框。
4?? 取名保存宏。
5?? 操作：工具/ 宏操作/ 编辑，选择我们刚才保存的宏。
VBA 打开了宏。
可以看见我们刚才执行的操作是把打开的工程图保存成一个文件。
如果打开其他Solidworks 工程图bbb ，执行这个宏，结果会把这个图转换成DW G 文件，但文件名仍然是，这当然不行，我们来改进一下。
6?? 把全部代码删除，输入以下代码：（直接从网页拷贝、粘贴吧，保证不会错）Dim swApp As ObjectDim Part As ObjectDim Filename As StringDim No As IntegerDim Title As StringSub main()Set swApp =Set Part =Filename = ()No = Len(Filename)Filename = Left(Filename, No - 7)Filename & ".DWG", 0, True, FalseTitle =Set Part = NothingTitlex = MsgBox(" 已保存为DWG 文件", 0)End Sub7?? 解释一下代码的功能，熟悉VB 的朋友可以跳过此部的分析，直接看下一段。
solidworks转换文件
solidworks转换文件Solidworks工程图转化CADSolidWorks机械工程师论坛工程图转化成CAD的DWG格式图，而且转换的DWG 在AutoCAD 打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存 drawfontmap.txt 文件。
5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在AutoCAD 中打开刚才转换的DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA 宏》你可以不必看了。
二、进阶设置映射文件–图层、线型上面我们讨论了 Solidworks 工程图到 AutoCAD 图纸的一般转换，这样转换出来的图纸可以满足一般的要求，但它所有的物体都是在同一图层上的，如果需要在AutoCAD 进一步编辑和打印比较麻烦。
sw转换cad
Solidworks 工程图转换为AutoCAD 图纸全攻略已有不少高手对Solidworks 工程图转为AutoCAD dwg 图纸进行了探讨，但都不全面。
根据本人多年的经验，现总结出来，奉献给大家分享。
转换过程只需点一次鼠标就可搞定，而且转换的dwg 在AutoCAD 打开时不需更改，连图层和颜色都可一丝不差。
好了，不罗嗦了，下面就让我们开始吧！首先，洗净手脚，泡杯龙井……。
有条件的朋友可以来杯“鸟窝咖啡”，或干脆来杯白开水，因为可能要忙一会儿，对了！忘了上趟厕所，（还要重新洗手）。
我们有一些工作要做，想要日后享福，必须先麻烦一点。
一、初级篇一般转换1• 打开需转换的Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具/ 选项/ 文件属性/ 注解字体。
右面列出的各注解的列表，如点击右面的“注释/ 零件序号”。
显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2• 把注释/ 零件序号、尺寸、细节、截面、……全部按你的要求设定。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
注意：字体用得越少越好，不然转换时易出错。
字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
什么？你不知道国家标准，这可是机械制图的根本，自己去找本中华人民共和国机械制图国家标准去看看吧，大街上到处都是！3• 在SolidWorks 安装目录下的data 目录中找到drawfontmap.txt 文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名+ 空格（随意）+ 你刚才复制的字体名。
Solidworks工程图转C图纸全攻略
S o l i d w o r k s工程图转C图纸全攻略Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998Solidworks工程图转CAD图纸全攻略Solidworks工程图转化成CAD的DWG格式图，而且转换的 DWG 在 AutoCAD 打开时不需更改，图层和颜色都可一丝不差。
一、Solidworks工程图转CAD图一般转换1、打开需转换的 Solidworks 工程图，先查看和设置一下它的字体，打开菜单：工具–选项–文件属性–注解字体，右面列出的各注解的列表，如点击右面的“注释–零件序号”，显示的是你图纸“注释”和“零件序号”的字体的设置。
如图2、把注释、零件序号、尺寸、细节、截面等全部设定好。
字体：“尺寸”的字体应设置为英文字体，如“ Times New Roman ”、“ Arial ”等，其他一般为华文仿宋、仿宋、宋体、或黑体，我选的是“仿宋_GB2312 ”。
（按国家制图标准，其实我最喜欢黑体，在图纸上显得很漂亮），选什么字体并不重要，重要的是你必须牢记字体的名字，一个字符都不能错，等一会要用。
最简单的办法是用鼠标右键的“复制”。
（注意：字体用得越少越好，不然转换时易出错）字体样式：常规高度：可根据你的要求设置，最好按国家标准，各种幅面大小都有不同的字高要求。
3、在 SolidWorks 安装目录下的 data 目录中找到文件，这就是转换的字体文件。
打开它，在最后一行添加：你刚才复制的字体名 + 空格（随意） + 你刚才复制的字体名。
“尺寸”的字体因为选择的是英文字体，列表中已有了，不需加入。
4、保存文件。
5、操作：文件–另存为，保存类型为 DWG 或 DXF 就 OK 了。
在 AutoCAD 中打开刚才转换的 DWG 的文件，应该转换的比较成功了，如果你觉得满意下面的《设置映射文件——图层、线型》和高级篇《一键搞定——VBA宏》你可以不必看了。
SolidWorks工程图转CAD图技巧
SolidWorks工程图转CAD图技巧机电0602 肖霄SolidWorks在机械设计中的显著特点，在于它能直接由三维模型生成二维工程图，不需要设计人员重新绘制。
但SolidWorks生成的二维工程图是一个纯粹的几何关系表达.而二维工程图是一种特殊的工程语言，国家标准《机械制图》(GB4458.1-84,GR4457.5-84)对二维工程图的表达有具休的规定，如对称几何关系的表达，轴的剖视表达，机件的肋、轮辐及薄壁的剖视表达，不同零件剖面线的方向与疏密程度、零件编号、基准符号大小等等。
二维工程图中出现的这些人为制定的标准、特殊表达方法，在SolidWorks生成的工程图中是不存在的，因此需要设计人员按照国家《机械制图》标准进行修改，才能形成完整的工程图。
SolidWorks生成的工程图主要存在以下问题：1. 剖面线的编辑。
2. 辅助线和其它线条的添加。
3.多余线条的处理。
4. 基准符号大小编样。
大家都知道，SolidWorks工程图可以通过另存为DWG格式转成CAD图，但是如果在转化之前不做任何处理，转化后得到的CAD图除了尺寸标注外，其他所有线条都将在同一个图层上，这样我们就无法进行下一步修改，至少是非常困难。
以下将详细介绍如何避免这一问题。
打开SolidWorks工程图，点击SolidWorks菜单栏“文件”-“另存为”，出现以下界面，选择好保存路径后设置保存类型为DWG格式，如图1。
此时不要点击“保存”选项。
图1点击图1中所示“选项”按钮，会弹出图2所示窗口，这里你只需要选择一项设置即可，勾选“激活”选项，其他默认，然后点击确定图2点击确定后会回到另存为界面，然后点击保存，几秒间隔后会出现以下界面（图3），图层定义和映射实体，这一步尤为重要，根据CAD图需要来设置图层，如果不知道几个图层可以多设置几个，后期可以在CAD里删除。
图3我设置了4个图层，分别是：0可见边线、1绘制曲线、2尺寸线、3构造性曲线。
