隔热用聚苯乙烯泡沫塑料板性能
聚苯乙烯泡沫塑料板绝热层主要技术指标
≥30
≥30
——
——
燃烧分级
达到B2级
注：
1模塑Ⅱ型密度范围在20kg/m³～30kg/m³之间，模塑Ⅲ型密度范围在30kg/m³～40kg/m³之间；
2 W200为不带表皮挤塑材料，X150为带表皮挤塑材料；
3压缩强度是按现行国家标准《硬质泡沫塑料压缩性能的测定》GB/T 8813要求的试件尺寸和试验条件下相对形变为10%的数值；
4导热系数为25℃时的数值；
5模塑断裂弯曲负荷或弯曲变形有一项能符合指标要求，熔结性即为合格。

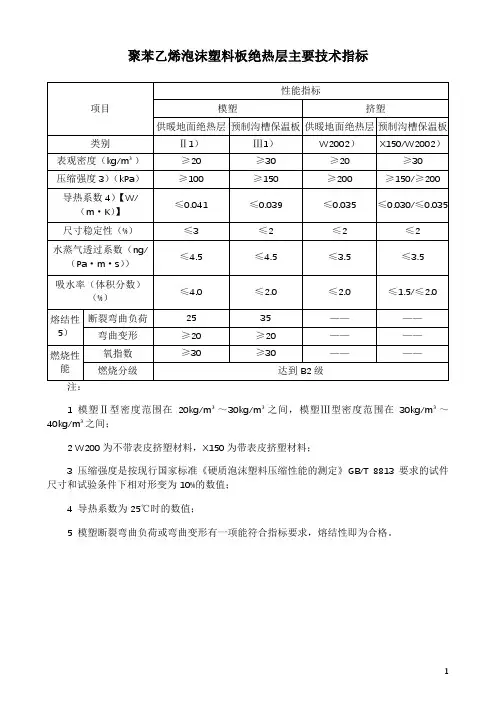

聚苯乙烯泡沫塑料板绝热层主要技术指标
项目
性能指标
模塑
挤塑
供暖地面绝热层
预制沟槽保温板
供暖地面绝热层
预制沟槽保温板
类别
Ⅱ1）
Ⅲ1）
W2002）
X150/W2002）
表观密度（kg/m³）
≥20
≥30
≥20
≥30
压缩强度3）（kPa）
≥100
≥150
≥200
≥150/≥200
导热系数4）【W/（m·K）】
≤0.041
≤0.039
≤0.035
≤0.030/≤0.035
尺寸稳定性（%）
≤3
≤2
≤2
≤2
水蒸气透过系数（ng/（Pa·m·s））
≤4.5
≤4.5
பைடு நூலகம்≤3.5
≤3.5
吸水率（体积分数）（%）
≤4.0
≤2.0
≤2.0
≤1.5/≤2.0
熔结性5）
断裂弯曲负荷
25
35
——
——
弯曲变形
≥20
≥20
——
——
燃烧性能
聚苯板(EPS)
EPS板一．材料介绍：全称聚苯乙烯泡沫板，又名泡沫板或EPS板。
聚苯保温板是以聚苯乙烯树脂辅以聚合物在加热混合的同时，注入催化剂，而后挤塑押出连续性闭孔发泡的硬质新型环保节能型泡沫塑料板，其内部为独立的密闭式气泡结构，是一种具有高抗压、吸水率低、防潮、不透气、质轻、耐腐蚀、抗老化、导热系数低等优异性能的保温材料，是目前建筑业常用、优质的隔热、保温材料。
性能特点：1、优异的保温隔热性能聚苯保温板主要以聚苯乙烯为原料制成，而聚苯乙烯原本就是极佳的低导热原料，再辅以挤塑而出，形成紧密的蜂窝结构，从而有效地阻止了热传导，聚苯板导热系数为0.028/m.k，具有高热阻、低线性膨胀率的特性。
导热系数远远低于其它保温材料。
同时该板材质轻、价廉加之具有稳定的化学结构和物理结构，能确保本材料保温性能的持久和稳定，是优秀的保温材料之一。
2、高强度抗压性能，聚苯板抗压强度极高，即使长时间水泡仍维持不变，具有很大的承载力和良好的抗冲击性3、优越的抗水、防潮性能，聚苯板具有紧密的闭孔结构，聚苯乙烯分子结构本身不吸水，板材的正反面都没有缝隙，因此吸水率极低，防潮和防渗透性能极佳。
4、防腐蚀、经久耐用性能，聚苯板因具有优异的防腐蚀、防老化性、保温性、使用寿命可达30-40年。
5、质轻、高硬度、施工便利成本低，聚苯板完全的闭孔发泡结构形成轻质，而均匀的蜂窝结构使其硬度高，因此不易破损，搬运轻松，安装轻便，切割容易，用作屋顶保温时不会影响结构的承载力。
6、高品质环保型，聚能板不易发生分解和霉变，无有害物质挥发，化学性质稳定，为一种高品质环保型产品。
EPS优越性：1、已经行成体系，技术成熟。
由于它在欧洲及美国已沿用了近三十年，在美国已建成的建筑高达44层。
因此，此项技术已形成体系，粘结层、保温层与饰面层可配套使用，有较多较成熟的技术文件。
2、保温效果好。
3、由于保温材料采用膨胀聚苯乙烯，其价格不十分昂贵，使整个系统价格适中。
便于用户接受。
EPS泡沫塑料性能介绍
二，力学性能
EPS泡沫塑料的变形量是随负载时间的增大而加大。 只有在生产两天后才能达到它的承载能力。 刚刚出模的制件对压力很敏感，因为泡孔中蒸汽和残留发泡剂的冷凝会导致部分真空，这要等到泡孔吸入空气后才能达到压力平衡。 放置一段时间可以让残留发泡剂发散出去是必要的，因为发泡剂对制件有软化作用。
b)阻燃性能指标
“氧指数”（IO）评估EPS的阻燃性能。 一般空气中氧气约占21%，氮气占78%。 如果某物质需要在含氧25%的气体中方能燃烧，则称其氧指数为25。 显然，某物的氧指数高，则表明其阻燃性能好。 因此，所谓氧指数，就是指在规定的试验条件下，在室温下，材料在O 2 、N 2混合气体中刚好维持火焰燃烧时的最小氧浓度，以体积的百分率表示。
由上可见，各种不同EPS原料，其导热系数可能稍有差别，但是相差并不大。
（二）使用温度
EPS泡沫最大容许使用温度主要取决于在热条件下所受应力的时间和大小。 在不受破坏应力的前提下，EPS泡沫短时间可以耐高温达95℃以上。 然而，在某些情况下，比如沥青铺摊或热熔粘结剂，很短时间里，接触温度可高达110℃，EPS泡沫也是可以承受的。 随着模塑密度的提高，其热稳定性提高，而最大可容许使用温度并没有改变。 在不受任何应力情况下，EPS泡沫最大可使用温度为85℃。
还需指出，生产阻燃型的EPS需添加各种阻燃剂，一般是卤族有机物。 这些阻燃剂加入过多，可提高EPS的氧指数，改善其阻燃性能，但是这也可能影响其老化性能。 即在自然环境中，特别是在日光下容易产生风化和疏松现象。 为此，各国根据各自的使用要求，制订出各自的EPS泡沫塑料的氧指数标准。 各国的氧指数一般要求大于26～35。 如日本的标准（JIS）大于28，英国标准（B?S）大于33，中国标准（GB）则大于30。

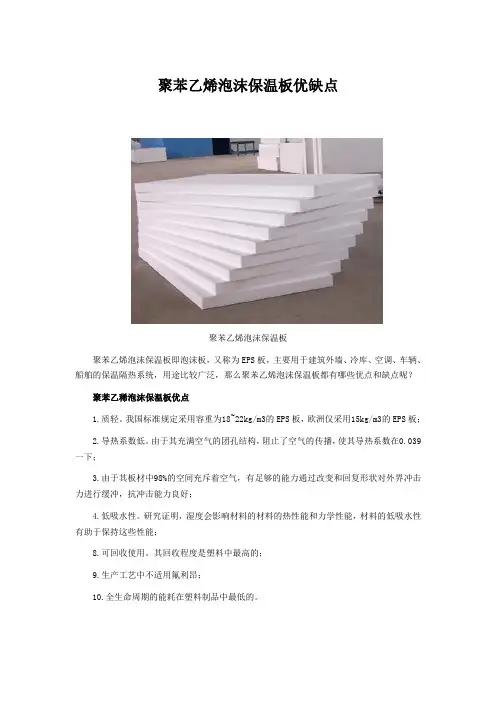

聚苯乙烯泡沫保温板
聚苯乙烯泡沫保温板优缺点聚苯乙烯泡沫保温板聚苯乙烯泡沫保温板即泡沫板，又称为EPS板，主要用于建筑外墙、冷库、空调、车辆、船舶的保温隔热系统，用途比较广泛，那么聚苯乙烯泡沫保温板都有哪些优点和缺点呢？聚苯乙稀泡沫保温板优点1.质轻。
我国标准规定采用容重为18~22kg/m3的EPS板，欧洲仅采用15kg/m3的EPS板；2.导热系数低。
由于其充满空气的团孔结构，阻止了空气的传播，使其导热系数在0.039一下；3.由于其板材中98%的空间充斥着空气，有足够的能力通过改变和回复形状对外界冲击力进行缓冲，抗冲击能力良好；4.低吸水性。
研究证明，湿度会影响材料的材料的热性能和力学性能，材料的低吸水性有助于保持这些性能；8.可回收使用。
其回收程度是塑料中最高的；9.生产工艺中不适用氟利昂；10.全生命周期的能耗在塑料制品中最低的。
聚苯乙烯泡沫保温板缺点1.需要挂网，施工繁琐，工期长。
2.易燃、有毒，普通的聚苯乙烯泡沫保温板容易燃烧，燃烧产生的烟雾中有毒性，即便添加阻燃剂之后，燃烧性也仅能达到B级。
外墙保温发生火灾，聚苯乙烯泡沫保温板占95%。
3.材料强度差，容易产生开裂现象、保温层脱落现象比较普遍。
4.聚苯乙烯泡沫保温板由于其自身强度有限，承重能力差，贴面砖时需要进行加强处理。
5.聚苯乙烯泡沫保温板质量不稳定，因为材料出厂前需要放置一段时间，经过一段成熟期才可以使用，如果未熟化彻底，质量将无法得到保证，导致泡沫板收缩开裂。
虽然聚苯乙烯泡沫保温板的优点比较多，但缺点也比较致命。
目前市场上聚苯乙烯泡沫保温板已经呈逐渐淘汰趋势。
目前市场是新型外墙保温材料有很多，其中南阳银通的YT无机活性墙体隔热保温系统，是一种国内首创的无网保温系统，打破了外墙保温必须挂网的局面，大大简化了施工工艺，这种材料不仅不需要挂网，也不需要抗裂砂浆、抹面砂浆，而且还可以替代找平，抗水、抗裂、抗空鼓、A级不燃，性价比优越，建设部重点选用产品和推广技术。
绝热用挤塑聚苯乙烯泡沫塑料标准
绝热用挤塑聚苯乙烯泡沫塑料标准
关于绝热用挤塑聚苯乙烯泡沫塑料的标准，主要有以下几个方面的标准：
1. 物理性能标准：包括密度、压缩强度、抗拉强度、抗剪强度、热导率等指标。
这些指标对于泡沫塑料的绝热效果以及抗压抗弯能力有重要影响。
2. 燃烧性能标准：挤塑聚苯乙烯泡沫塑料在火灾发生时的燃烧性能对于安全性很重要。
相关标准通常包括燃烧性能等级和燃烧性能指标的测试要求。
3. 尺寸和外观标准：泡沫塑料板的尺寸和外观要符合相关的标准要求。
包括板材的厚度、长度和宽度的允许偏差范围以及表面平整度、色差等要求。
4. 环保标准：挤塑聚苯乙烯泡沫塑料在生产和使用过程中应符合环保要求，如限制有害物质的含量，符合相关的环境保护标准和法规。
以上是一般常见的绝热用挤塑聚苯乙烯泡沫塑料的标准，具体的标准要根据不同国家或地区的法规和标准进行确定。
XPS板
– 粘结程度要好，颗粒度要求偏小些，（10 ～ 25目之间），颗粒直径大小相对均匀，预发后 的孔径越细越好。
• 10 ～ 25目即1700µm ～830µm
• XPS和EPS在结构上的区别
– EPS首先将聚苯乙烯树脂及其他添加剂进行合 成，反应制成球状的聚苯乙烯小球，然后将小 球倒入铸模中进行热压，以使这些小球互相融 合在一起，制成所需板材。尽管这些聚苯乙烯 小球本身充满气味，具有团孔式的组织结构， 而且小球壁与壁之间可以彼此融合。但采用这 种工艺在小球之间会有未封闭的空间，存着这 些空间就可能称谓水分侵入的空间或路径。 – XPS成形工艺确保了它具有十分完整的闭孔式 组织机构。在各泡囊之间基本没有孔隙存在， 具有均匀的横截面和连续平滑的表面。
– 质地轻、使用方便
• XPS板的完全闭孔式发泡化学结构与其蜂窝状物理 结构，使其具有轻质、高强度的特性，便于切割、 运输，且不易破损、安装方便。
– 稳定性、防腐性好
• 长时间的使用中，不老化、不分解、不产生有害物 质。 • 其化学性能极其稳定，不会因吸水和腐蚀等导致降 解，使其性能下降，在高温环境下仍能保持其优越 的性能 • 根据有关资料介绍，XPS挤塑保温板即使使用30～ 40年，仍能保持优异的性能，且不会发生分解或霉 变，没有有毒物质的挥发。
• 膨胀聚苯板的选择原则
– 使用环境温度 小于75℃ – 密度
• 须综合考虑导热系数、强度及成本。 • 如果在屋面保温中，由于对强度要求不高，可选择 密度相对较小的（14kg/m3），这样即使考虑到绝 热效果，增加一定的厚度，经济效果也是合理的。 • 相反，如果在一些必须考虑强度和体积的场合，如 钢丝（板）网架复合板以及EPS墙体外贴等，其对 导热系数的要求也很高，这就要求EPS泡沫的密度 达到30 ～40kg/m3左右
聚苯乙烯泡沫塑料保温板标准
聚苯乙烯泡沫塑料保温板标准第一部分：总则1.1 本标准规定了聚苯乙烯泡沫塑料保温板的技术要求、试验方法、验收规定、标志、包装、运输和贮存。
1.2 本标准适用于用于建筑保温的聚苯乙烯泡沫塑料保温板，不适用于其他用途的聚苯乙烯泡沫塑料制品。
第二部分：术语和定义2.1 聚苯乙烯泡沫塑料保温板：一种由聚苯乙烯颗粒经发泡成型、具有一定尺寸、密度和保温性能的建筑保温材料。
2.2 表观密度：聚苯乙烯泡沫塑料保温板的质量与体积之比。
2.3 热传导率：单位时间内，单位面积和单位温度差情况下，通过材料厚度的热流量。
2.4 吸水率：聚苯乙烯泡沫塑料保温板在特定条件下吸收水分的能力。
第三部分：技术要求3.1 原材料：生产聚苯乙烯泡沫塑料保温板所使用的原材料应符合国家相关标准。
3.2 外观质量：聚苯乙烯泡沫塑料保温板的表面应平整，允许少量不影响使用的表面缺陷。
3.3 密度：聚苯乙烯泡沫塑料保温板的表观密度应符合设计要求。
3.4 热传导率：聚苯乙烯泡沫塑料保温板的热传导率应符合设计要求。
3.5 吸水率：聚苯乙烯泡沫塑料保温板的吸水率应符合设计要求。
3.6 抗压强度：聚苯乙烯泡沫塑料保温板的抗压强度应符合设计要求。
第四部分：试验方法4.1 原材料检验：对生产聚苯乙烯泡沫塑料保温板所使用的原材料进行必要的检验，确保原材料符合标准要求。
4.2 外观检验：对聚苯乙烯泡沫塑料保温板的外观进行检验，确定表面平整度和无表面缺陷程度。
4.3 密度检验：使用适当的仪器仪表对聚苯乙烯泡沫塑料保温板的密度进行检验。
4.4 热传导率检验：使用热传导率仪器对聚苯乙烯泡沫塑料保温板的热传导率进行检验。
4.5 吸水率检验：将聚苯乙烯泡沫塑料保温板置于特定条件下，测定其吸水率。
4.6 抗压强度检验：采用适当的试验方法对聚苯乙烯泡沫塑料保温板的抗压强度进行检验。
第五部分：验收规定5.1 生产厂家应对生产聚苯乙烯泡沫塑料保温板的原材料、工艺、产品进行严格自检，确保生产的产品符合标准要求。
EPS和XPS板的区别及优缺点
EPS板expanded polystyrene board,由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。
XPS保温板就是挤塑式聚苯乙烯隔热保温板，它是以聚苯乙烯树脂为原料加上其他的原辅料与聚含物,通过加热混合同时注入催化剂,然后挤塑压出成型而制造的硬质泡沫塑料板.它的学名为绝热用挤塑聚苯乙烯泡沫塑料。
保温性能：EPS为0.041，XPS是0.030。
强度：EPS容重18Kg/m3的抗拉强度为110～120KPa，20Kg/m3容重的在140KPa左右。
XPS的容重正常从25Kg～45Kg，强度从150KPa～700KPa或更高。
（前提是满足导热系数0.03左右）。
耐候性：耐候性是指保温系统对外界天气变化的适应能力，指在不同的气候条件下，系统的整体稳定性、保温效果是否有变化等有关质量的系列问题。
耐候性是保温系统的一个非常重要的指标。
由于EPS板与XPS相比有较高的吸水性，所以他的耐候性的不二种系统的优缺点.EPS保温系统有如下的优越性：1)、已经行成体系，技术成熟。
由于它在欧洲及美国已沿用了近三十年，在美国已建成的建筑高达44层。
因此，此项技术已形成体系，粘结层、保温层与饰面层可配套使用，有较多较成熟的技术文件。
2)、保温效果好。
3)、由于保温材料采用膨胀聚苯乙烯，其价格不十分昂贵，使整个系统价格适中。
便于用户接受。
4)、无复杂的施工工艺，一般施工单位经过简短培训后，便可掌握施工要领，便于技术的推广。
EPS系统的缺点：1)、由于板材自身的性质问题，其强度不高，承重能力较低，外贴面砖时需要进行加强处理。
2)、板材出厂时要经过一段成熟期，需放置一段时间才可使用。
如果熟化时间不足，板材的质量不能得到保证，施工后板材收缩，使系统开裂。
XPS系统的优点在于：1)、XPS板具有致密的表层及闭孔结构内层。
其导热系数大大低于同厚度的EPS，因此具有较EPS更好的保温隔热性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
隔热用聚苯乙烯泡沫塑料板性能指标钢丝网架聚苯乙烯夹心板性能指标（以上两种的表格是由河北省质量检测中心出具的检测报告数据。
）钢丝网架聚苯乙烯夹心板简介钢丝网架聚苯乙烯平夹心板是由福源保温材料厂引进国内先进设备和技术，生产开发的系列产品，它以阻燃型聚苯乙烯泡沫塑料板为整体芯板，双面或单面覆盖以冷拔钢丝网片，双向斜插钢丝焊接而成，其性能优于同类型的三维空间钢丝网架板，是目前钢丝网架聚苯乙烯夹心板中较优秀的一种。
钢丝网架聚苯乙烯夹心板材可分为：1．承重内（隔）外墙板（双面网）简称SQ板。
2．屋面板（双面网）简称SZ板。
3．外墙保温板及屋面保温板（单面网）简称SB1板。
4．现浇剪力墙外墙保温板（单面网）简称SB2板。
一、产品特点：1、SQ、SZ板的主要特点：自重轻、强度高、隔音、抗震、防水、防火、耐冻融、特别是保温节能效果好，SQ、SZ板既有木结构的灵活性，又有混凝土的高强耐久性。
施工速度快，安装方便，可有效增加使用面积，降低工程造价，改善建筑物使用性能，具有良好的社会效益和经济效益。
2、SB1、SB2板的主要特点：具有良好的保温性能，采用不同厚度的SB板，可满足不同地区建筑节能50%的要求，并可增加使用面积，有良好的防潮防水性。
安装方便，可缩短施工周期，降低工程造价，由于该板塑性好，可满足各种建筑外形装修要求。
二、适用范围：1、可做为建筑非承重的内隔墙和低层建筑的屋面板，特别是的保温要求的建筑和大空间的仓储建筑。
2、可用做框架结构的填充墙。
3、由于运输和施工方便，可用于建造高山、海岛、沙漠、草原等建材匮乏地区的建筑。
4、由于自身的保温隔热性能和体轻等特点，用于城市楼房的接层。
5、SB板可作复合外墙的保温层和屋面的保温层。
三、基本规格尺寸1、聚苯乙烯泡沫塑料内芯厚度：可按40mm、50mm、60mm、70mm、80mm选用。
2、宽度：1200mm。
3、板长：按设计需要从2200mm-5000mm任意定做，标准尺寸为3000mm。
4、钢丝网片及斜插丝：采用ф2.0mm低碳冷拔钢丝网片（50mm目），双向斜插钢丝。
四、主要技术指标和外观质量：施工及安装说明一、施工准备：对使用的钢丝网架聚苯乙烯夹芯板材的质量，必须按照行业标准JC623—1996和企业标准的有关规定进行检查。
1．对由于运输、堆积造成的变形，必须予以矫正，脱焊点必须补焊或用钢丝绑扎牢固。
2．所有的配件、数量和技术条件必须符合设计要求。
3．主体结构验收合格后，室内侧弹出50水平标高线。
4．技术人员对操作者按规程进行技术交底。
二、施工机具各种宽度的冷拔钢丝平网、角网、U网、角钢、ф6mm钢筋头、U码、铁板、ф6钻头、射钉、射弹、膨胀螺栓和22#镀锌铁丝。
工具有射钉枪、喷枪、喷浆机、电锤、电焊机、断丝剪、砂轮锯、活动板手、水平尺、钢锯条、锤及施工常用工具。
三、施工程序1．非承重内（隔）外墙板施工程序1．1放线。
墙体放线为双线，线的间距按板厚确定。
将其在地面、墙面、梁、柱天棚上的相接位置线划好，划出门窗洞口的位置。
1．2 固定墙体方法有三种：1．2．1栽锚筋。
用电锤钻孔，将钢筋钉入孔中，钢筋规格为ф6长200mm，布置方法为沿线错开布置，间距400mm，锚入深度不小于600mm。
1．2．2固定U码。
将U码放在双线中，用射钉枪把U码用射钉与地面、墙面或天棚固定。
U码间距400mm。
1．2．3焊钢筋。
钢丝网架聚苯乙烯夹芯板与钢结构固定，在钢柱或钢檩条上焊接ф6钢筋长200mm，间距400mm。
1．3栽板、安装。
按墙体的尺寸大小裁好板，然后按图纸要求拼装，安装在预定的位置，用铁丝把U码或钢筋码与钢丝网架绑扎牢固，扎点的间距为200mm，呈梅花形布置，并将板缝用平网或角网加固补强。
门窗洞口周围用连接网补强。
1．4安装门窗，安装电气开关、插座、接线盒及其它预埋件。
抹灰25mm厚，然后贴瓷砖、面砖或其它装饰材料。
）2SZ板屋面施工程序2．1 SZ板在钢筋混凝土梁或钢梁上。
应先将钢筋混凝土梁用水泥砂浆找平，再将钢筋埋入梁内。
如果是钢梁，则先在钢梁上焊接ф6长200mm间距400mm 钢筋。
2．2裁板、安装。
必须根据设计确定层面结构布置裁好SZ板，并在SZ板底加附加钢筋（规格、间距等按工程设计而定），其规格尺寸和吊环位置等应符合设计要求。
安装SZ板时，将钢筋和板底钢丝网架绑扎牢固，并将板缝用加强网片补强。
一块板的钢丝网架应保证整体性，不得拼接。
2．3 安装水、电管线和预埋件杆支撑。
木方支撑高度能使底面略向上拱10mm即可。
先抹SZ板顶面第一遍灰，待强度达到60—70%后抹顶面第二遍灰，待第二遍灰强度达到80%以上，再进行底面第一遍抹灰，待其强度达到80%后，拆除板底的支撑，再抹第二遍灰，抹灰环境温度不低于5°C，用喷浆机做表面喷浆时，喷枪与板面的夹角不得大于45度。
3内挂SB1板施工程序3．1 清理墙面。
将墙面不平整的地方及灰渣清理干净。
3．2 裁板安装。
按图纸要求裁好板，拼装完毕后安装在预定位置，用射击钉或膨胀螺栓把U形铁板与板固定在墙上，并将板缝补强。
如要预埋钢筋时，将钢筋插入板内，安装在预定位置，将钢筋弯起勾住板网并和钢丝网架绑扎牢固。
门窗洞口处的四周用连接网补强。
3．3 将线盒、预埋件位置留出，并将接线盒、预埋件、管线安装好。
3．5最后进行抹灰、装饰。
4 外墙挂SB1板施工程序4．1安装SB1板的支撑：对于新建筑，可在外墙每层圈梁或钢筋砼梁上挑一个小沿（根据设计定）作为SB1板的支承，而对于已建建筑或建筑物已砌筑需作外保温时，楞在建筑物每层的圈梁上根据SB1板厚度增设（根据设计定）∟50×5--∟70×5角钢，作为SB1板的支承。
角钢用φ14膨胀螺栓固定在墙面上，膨胀螺栓间距为500mm，并在角钢上下面各焊φ6钢筋，长200mm，间距500mm，以备和SB1板两端的钢丝网绑扎。
4．2 预埋或焊接固定SB1板的钢筋对于新建建筑，在砌围护墙时，可在砖墙或砌块墙中预埋φ6长350mm钢筋，双向间距为500mm，呈梅花式或交错预埋。
而在钢筋砼墙面上，可在固定钢模板时留下的铁板或穿墙套管上焊φ6钢筋，长200mm，双向间距500mm。
4．3清理墙面：将墙面不平整的地方及灰渣清理干净。
4．4裁板、安装SB1板安装前应根据角钢的支承高度或外挑檐之间的高度把SB1板裁好，并安装在预定的位置。
安装时如果有预埋钢筋，预埋钢筋应穿透SB1板，尽量使SB1板靠紧墙面，然后将预埋钢筋向上弯起勾住板网，并用镀锌铁丝将钢筋与钢丝网架绑扎牢固，再将角钢上下面的钢筋与SB1板两端的钢丝网架绑扎牢固。
如果墙面上末预埋钢筋，应用膨胀螺栓把U形铁板固定在墙面上，U形铁板两端压住钢丝网架，U形铁板的双向间距500mm。
最后将板缝用平网或角网加固补强，门窗洞口处四周用连接网补强。
4．5 安装预埋件或预埋螺栓等。
5 现浇剪力外墙外保温SB2板应用及施工工艺：5．1现浇外墙外保温的优越性及与其他形式保温板的比较5．1．1内挂保温的薄弱环节的热桥问题不好解决。
5．1．2影响施工进度（安装暖气片、上下水、内装饰都要待内保温安装完毕后）5．1．3占用室内有效面积，每户平均占1.3—1.5平方米左右。
5．1．4要想达到有关规定中外墙平均传热系数的要求，同样导热系数的材料保温厚度比外保温厚的多。
5．1．5影响二次装修。
5．1．6在墙上吊挂物件困难（如吊挂暖气片或安装窗帘盒等）。
5．1．7外墙面受外界气温影响大，由墙体引起的温差容易使内墙开裂。
5．1．8由于以上后挂板的的不足，因此采用现浇外保温。
相对来说，就能够减小或避免以上的缺点，所以现浇外保温的优点是解决了薄弱环境的热桥问题，不影响内装修，增加了室内的使用面积；不影响二次装修，解决了室内墙上吊挂物体。
施工方便、安全、快捷、节约工程造价等。
5．2材料的选用：钢丝网架聚苯乙烯夹芯板（钢丝网架水泥聚苯乙烯夹芯板）原材料为φ2.0—φ2.2低碳钢丝和聚苯乙烯泡沫塑料.5．2．1在体型系数小于0.3，外窗传热系数为4.0W/m2.k的条件下,外墙平均传热系数达到 1.16W/m2.k的标准。
当体型系数≥0.3,门窗传热系数在4.0W/m2.k的条件下,外墙平均传热系数应为0.82W/m2.k,试点工程采用密度为16Kg/m3,平均厚度45mm的曲面形单面钢丝网架保温板,工程砼墙厚200mm,体形系数为 2.7(<3),经计算墙体平均传热系数达到0.63W/m2.k,充分满足了有关规定的要求.因此,今后在同类建筑中,保温板厚度平均40mm就能满足节能要求.5.2.2保证砼墙体的密实度符合质量要求,经工程试点实践证明,只要按照施工工艺施工,均能符合质量标准,不必采用价格较高的免振捣混凝土。
5.2.3 在浇注混凝土侧压力的作用下，最大压缩值3.5mm,平均压缩值为1mm,聚苯乙烯板定位准确,压缩率控制在最小范围内,并不影响墙体保温性能。
5.2.4 保温板与墙体结合良好，连接牢固，安全可靠。
5.2.5施工安全、方便、快捷，大幅度提高工效，节约工时。
5.2.6 综合造价低于内保温,比原外挂形式节约工时和造价1/3—1/4。
5．3 结构形式：5.3.1由于保温板是与砼墙体一次浇注成活,因此对外形和结构都的一定的要求.A.聚苯板板面要求瓦楞形,瓦楞宽200mm,槽底到峰顶高度为10mm,聚苯板密度为16Kg/m3,这就防止了混凝土时由于砼的侧压力使钢丝网架压入苯板影响质量.B.钢丝要求即按照国家建材局行业标准(材质和抗拉强度)。
正面50mm×50mm.网格，Φ2.0mm钢丝网,腹丝为Φ2.2mm.另外,背面增加Φ2.0mm的200×200mm 钢丝网.这样就减少了外墙钢筋外侧绑扎水泥块,并使钢模在对保温板的钢丝网挤压时起到了缓冲作用.C.抹灰前应刷界面剂一道，出厂时对板面进行喷刷。
因此对施工单位减少一道工序，另外现浇保温板在露天情况下使用的时间较长，为了防止钢丝网在施工过程中引起锈蚀，在出厂前均作了界面处理。
5.3.2保温板的厚度：在高层建筑外墙现浇200mm厚的墙体的试验中得到了增加保温板厚度平均40mm，就能满足节能要求的可靠数据。
(2).保温材料导热系数修正值a=1.25.3.3 斜插丝对保温板热工性能的影响：由于构造的需要，保温板内的斜插丝较多（200根/M2）。
为此引起担心的是如此诸多的钢丝会不会影响保温板的热工作能，经实际导热系数测试聚苯板并不因斜插丝（200根/M2）而影响板材的热工性能，即使如此在选择材料厚度时还是乘以1.2系数。
5．4 现浇砼与钢丝网架聚苯乙烯夹芯保温板的相互影响5.4.1 按照砼墙体质量《施工工艺》中要求分层浇灌,分层振捣,质检部门按常规方法检验。
