电气控制技术讲义(含PLC)
电气控制技术讲义含PLC

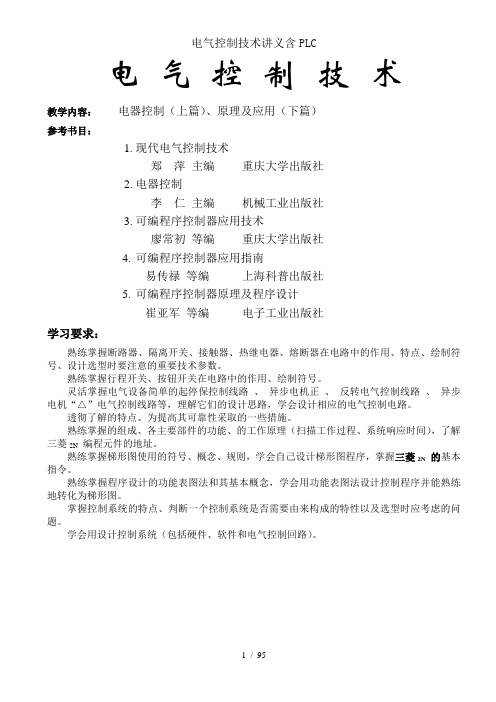

电气控制技术教学内容:电器控制(上篇)、原理及应用(下篇)参考书目:1.现代电气控制技术郑萍主编重庆大学出版社2.电器控制李仁主编机械工业出版社3.可编程序控制器应用技术廖常初等编重庆大学出版社4.可编程序控制器应用指南易传禄等编上海科普出版社5.可编程序控制器原理及程序设计崔亚军等编电子工业出版社学习要求:熟练掌握断路器、隔离开关、接触器、热继电器、熔断器在电路中的作用、特点、绘制符号、设计选型时要注意的重要技术参数。
熟练掌握行程开关、按钮开关在电路中的作用、绘制符号。
灵活掌握电气设备简单的起停保控制线路、异步电机正、反转电气控制线路、异步电机“△”电气控制线路等,理解它们的设计思路,学会设计相应的电气控制电路。
透彻了解的特点、为提高其可靠性采取的一些措施。
熟练掌握的组成、各主要部件的功能、的工作原理(扫描工作过程、系统响应时间),了解三菱2N编程元件的地址。
熟练掌握梯形图使用的符号、概念、规则,学会自己设计梯形图程序,掌握三菱2N的基本指令。
熟练掌握程序设计的功能表图法和其基本概念,学会用功能表图法设计控制程序并能熟练地转化为梯形图。
掌握控制系统的特点、判断一个控制系统是否需要由来构成的特性以及选型时应考虑的问题。
学会用设计控制系统(包括硬件、软件和电气控制回路)。
上篇 电器控制第一章. 常用低压电器及其符号低压电器( )通常指工作在交、直流电压1200V 以下的电路中起通断、控制、保护和调节作用的电气设备。
本章主要介绍常见的接触器、继电器、低压断路器、万能转换开关、熔断器等设备的基本结构、功能及工作原理。
1.1 电器的作用与分类电器就是广义的电气设备。
它可能很大、很复杂,比如一台彩色电视机或者一套自动化装置;它也可以很少、很简单,比如一个钮子开关或者一个熔断器。
在工业意义上,电器是指能根据特定的信号和要求,自动或手动地接通或断开电路,断续或连续地改变电路参数,实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。
《电气控制与plc》课件

总结
电气控制与 PLC 的应用前景及意义
展望电气控制与PLC的应用前景和意义。
学习心得与建议
分享学习电气控制与PLC的心得和建议。
电气控制与 PLC 的学习路线
介绍学习电气控制与PLC的路径和方法。
了解PLC程序的设计流程和步骤。
5
PLC 程序调试与测试
学会如何调试和测试PLC程序。
PLC 基本应用
机床自动控制系统案例分析
以机床自动控制为例,介绍PLC在 工业领域的应用。
工业自动化控制案例分析
通过工业自动化控制案例,展示 PLC的广泛应用。
智能家居控制系统案例分析
通过智能家居控制系统案例,探讨 PL计原理和常用的设计方法。
电气控制系统设计流程
掌握电气控制系统的设计流程和步骤。
PLC 基础
1
PLC 概述
了解PLC的基本概念和作用。
PLC 基本结构
2
学习PLC的组成部分和工作原理。
3
三种基本编程语言
掌握PLC中常用的Ladder语言、功能块图语
PLC 程序设计流程
4
言和指令表语言。
《电气控制与plc》PPT课 件
本课件将介绍电气控制与PLC的基础知识,包括电气控制概述、电气元件、电 路图符号、PLC概述、PLC基本结构和三种基本编程语言等内容。
电气控制基础
电气控制概述
了解电气控制的基本概念和应 用领域。
电气元件
掌握常见的开关、电源和电机 类元件。
电路图符号
学习电气控制中常用的符号和 标记。
PLC电气控制技术PPT分享-PPT

PLC电气控制技术 电气控制技术
工艺设计步骤
电气控制与PLC课程设计 课程设计 第十一章 电气控制与
总装配图和 1) 划分电器组件,绘制电气控制系统的总装配图和接线图。 划分电器组件,绘制电气控制系统的总装配图 接线图。 2) 绘制每一组件的元件布置图(如电器安装板、控制面板、电源等)。 绘制每一组件的元件布置图(如电器安装板、控制面板、电源等)。 布置图 3) 绘制组件接线图,统计组件进出线的数量、编号以及各组件间的连接方式。 绘制组件接线图 统计组件进出线的数量、编号以及各组件间的连接方式。 接线图, 4) 绘制并修改工艺设计草图,绘制工程图。编写设计说明书及使用说明书。 绘制并修改工艺设计草图,绘制工程图。编写设计说明书及使用说明书。
PLC电气控制技术 电气控制技术
电气控制与PLC课程设计 课程设计 第十一章 电气控制与
3) KM4和KM5接触器线圈支路,设计了互锁电路,以防止误操作故障。 接触器线圈支路 和 接触器线圈支路,设计了互锁电路,以防止误操作故障。 4) PLC输入回路中,信号电源由 输入回路中, 本身的24V直流电源提供,所有输入 直流电源提供 输入回路中 信号电源由PLC本身的 本身的 直流电源提供, COM端短接后接入 端短接后接入PLC电源 电源DC24V的(+)端。 端短接后接入 电源 的(+)端 采用继电器输出。 5) PLC采用继电器输出。 采用继电器输出 6) 绘制出最终的电气原理图。 绘制出最终的电气原理图。 7) 编制原理图的元器件目录表。 编制原理图的元器件目录表。 5.PLC控制程序设计 控制程序设计 1) 程序设计。 程序设计。 2) 系统静态调试。空载静态调试 系统静态调试。空载静态调试. 3) 系统动态调试及运行。在动态带负载 系统动态调试及运行。 状态下调试. 状态下调试 SBR废水处理系 废水处理系 统控制流程图 SBR废水处理系统 废水处理系统PLC控制程序 废水处理系统 控制程序 见书图11-6所示。 所示。 见书图 所示
《电气控制与PLC》课件

4
HMI等。
了解了如何使用PLC和通信模块进行 内部和外部的信息传递和控制。
PLC高级应用
PLC程序设计方法
介绍了常见的PLC程序设计方法,包括结构 化程序设计和模块化程序设计。
PLC调试方法和技巧
详细介绍了PLC调试的方法和技巧,包括硬 件调试和编程调试。
PLC设计案例分析
学习了PLC实际设计的案例分析,包括生产 线控制和自动化流水线控制。
智能化制造
1
工业4.0与智能化制造
了解了工业4.0和智能化制造控制领域中的最新技术和应用。
2
智能传感器技术
学习了智能传感器技术中广泛使用的物联网技术和嵌入式系统技术。
3
人工智能技术
详细介绍了人工智能技术在工业控制领域中的应用,包括深度学习和机器视觉等。
4
云计算技术
了解了云计算技术在工业控制领域中的应用,包括云平台和云数据分析。
详细介绍了电气元件的常见种类,包括开关、 传感器、电机等。
电路图和接线图
了解了电路图和接线图的常用符号以及如何 进行设计和绘制。
PLC基础
硬件组成
介绍了PLC的硬件组成,包括 中央处理器、输入和输出模块 等。
软件组成
学习了PLC的软件组成,包括 编程软件、仿真软件等。
指令
详细介绍了PLC的基本指令和 指令表达方式,包括二进制编 码和指令符号。
电气控制与PLC
本课件介绍了电气控制和PLC的基础知识以及最新应用。通过本课件,您可 以了解到电气控制和PLC对工业制造领域的重要性。
电气控制基础
电气控制概述
介绍了什么是电气控制,包括控制的范畴和 对象。
电气符号及其规定
学习了标准件及其分类
电气控制与plc应用技术课件学习资料

第三类为字与bit的混合,即同一元件既有bit元件,又有 字元件。例如T(定时器)和C(计数器),它们的触点 为bit,设定值寄存器和当前值寄存器则为字。
➢ 高档PLC 具有中档机功能外,增加带符号算术运算、矩 阵运算、位逻辑运算、平方根运算及其它特殊功能函数 运算、制表及表格传送等。高档PLC机具有更强的通信 联网功能。
10/22/2024
返回第一张 上一张幻灯片 下一张幻灯片
第3章
4.按生产厂家分
目前世界上PLC产品按地域分成三大块:美国、欧洲和 日本。日本和美国的PLC产品较相似。占PLC市场80%以上 的生产公司有:德国的西门子(SIEMENS)公司、法国的 施 耐 德 ( SCHNEIDER ) 自 动 化 公 司 、 日 本 的 欧 姆 龙 (OMRON)和三菱(MITSUBISH)公司。
4.数据处理功能 大多数可编程序控制器都具有数据处理功能,能进行数据并行 传送、比较运算;BCD码的加、减、乘、除等运算;还能进行字的 按位“与”、“或”、“异或”、求反、逻辑移位、算术移位、数 据检索、比较、数制转换等操作。
10/22/2024
返回第一张 上一张幻灯片 下一张幻灯片
第3章
5.计数控制 可编程序控制器具有计数控制功能。它为用户提供若干个计数 器并设置了记数指令。计数值可由用户在编程时设定,并能在运行 中被读出与修改,有些可编程序控制器还设置了加计数、减计数两 种不同的记数方式。
(1)能用于工业现场。 (2)能改变其控制“逻辑”,而不需要变动组成它的元件和修
改内部接线。 (3)出现故障时易于诊断和维修。 ➢ 1969 年,美国数字设备公司 (DEC 公司 ) 研制出了世界
电气控制及PLC应用分解课件

• 电气控制基础知识 • PLC基本原理及选型 • PLC在工业控制中的应用 • PLC编程实例及技巧 • PLC故障诊断与维护 • 发展趋势与展望
目录
01
电气控制基础知识
电气控制系统的组成
电源部分
提供电能,将电能转换成驱动各种电器设备 的能源。
控制部分
用于实现各种控制动作,如启动、停止、反 转等。
02
PLC基本原理及选型
PLC的定义及工作原理
PLC的定义
PLC(Programmable Logic Controller)即可编程逻辑控制器, 是一种专门为工业环境设计的数字运 算操作电子系统。
PLC的工作原理
PLC采用循环扫描的工作方式,即按 照固定的扫描周期,依次执行存储器 中的程序,完成输入/输出操作、逻辑 运算、算术运算等任务。
实际应用案例解析
案例一
某工厂自动化生产线控制系统的设计与实现 ,解析如何根据实际需求进行PLC编程和系 统集成。
案例二
智能仓储系统的电气控制与PLC编程,分析 如何实现仓储设备的自动化控制和信息管理 。
05
PLC故障诊断与维护
PLC常见故障诊断
电源故障
电源模块无法正常供电,导致PLC无 法正常工作。
详细描述
PLC的运动控制功能广泛应用于各种自动化生产线和机械设备中,通过与伺服电机、步进电机等运动 设备配合,实现高精度定位和速度控制,提高生产效率和产品质量。
04
PLC编程实例及技巧
基础编程实例
基础指令应用
介绍常用指令如逻辑运算、计时器、计数器等在PLC编程中的应用实例,帮助学员掌握 基本编程方法。
模拟量控制应用
电气控制与plc应用技术课件
PLC技术将进一 步优化智能制造 系统的控制性能, 提高生产效率和 产品质量。
随着工业互联网 的发展,PLC将 实现与各类设备 和系统的无缝集 成,推动智能制 造的数字化转型。
PLC将应用于更 广泛的智能制造 领域,如智能仓 储、智能物流等, 提升整体生产效 率。
PLC的安全性和 可靠性将得到进 一步提升,为智 能制造提供更加 稳定、可靠的技 术支持。
单击添加标题
应用领域:PLC广泛应用于各种工 业领域,如制造业、电力、交通、 化工等。通过使用PLC,可以实现 自动化控制、优化生产过程、提高
生产效率和产品质量等目标。
PLC的基本组成和工作原理
PLC的基本组成:输入输出接口、中央处理器、存储器、电源等
工作原理:通过扫描输入接口,将外部信号传输到中央处理器,进行逻辑运算和数据处 理,然后通过输出接口控制外部设备
设计步骤:需求分析、系统规划、硬件配置与选型、软件编程与测试、系统集成与调试、文档编写与培训
输入输出接口设计
PLC控制系统的输入输出接口是实现控制功能的关键部分,需要根据控制需 求进行合理设计。
输入接口包括各种传感器和开关,用于采集现场信号,并将其转换为PLC能 够处理的数字信号。
输出接口包括继电器、接触器等执行机构,用于将PLC输出的数字信号转换 为控制信号,实现对被控对象的控制。
控制程序的流程设计:采用流程图、梯形图等工具进行流程设计,确保 程序按照预定的逻辑顺序执行。 控制程序的模块化设计:将程序划分为若干个模块,每个模块完成特定 的功能,便于程序的调试和维护。 控制程序的优化技巧:通过优化程序结构、减少冗余代码、提高程序执 行效率等方式,提高控制程序的性能。
PLC应用实例解析
扫描方式:循环扫描方式,按照固定的扫描周期进行循环扫描
电气控制与PLC应用技术-完整课件
交通工具
飞机、汽车、船舶等交通 工具的电气控制系统。
电气控制系统的基本组成
输入设备
控制元件
执行机构
控制系统
传感器、开关、按钮等, 用于采集被控对象的参
数和状态信息。
继电器、接触器等,用 于实现电路的通断控制。
电动机、电磁阀等,用 于实现被控对象的动作。
由控制器(如PLC)、 编程软件等组成,用于 实现控制逻辑和算法。
根据被控对象的控制要求,选择满足控制 点数、控制精度、控制顺序等要求的PLC。
选择具有良好扩展性的PLC,以便未来增加 或减少I/O模块。
考虑性能和可靠性
考虑成本因素
选择性能稳定、可靠性高的PLC,以确保长 期稳定运行。
在满足控制要求的前提下,选择性价比高 的PLC。
PLC的硬件配置
主控单元
包括中央处理器、存储器、电 源等核心部件。
运动控制
总结词
PLC能够实现高精度的运动控制,如伺服电机、步进电机等。
详细描述
在自动化生产线中,需要实现高精度的运动控制,如切割、装配等。通过与伺服电机、步进电机等运动控制设备 的配合,PLC能够实现精确的位置控制和速度控制,提高生产效率和产品质量。
过程控制
总结词
PLC能够对工业生产过程中的各种参数进 行监控和调节,实现自动化过程控制。
案例分析
以某高层建筑中的电梯为例,介绍PLC如何实现对电梯的自动化控 制和安全保护。
THANKS FOR WATCHING
感谢您的观看
电气控制与PLC应用技术-完整课 件
目录
• 电气控制技术概述 • PLC基础知识 • PLC在电气控制中的应用 • PLC的选型与配置 • PLC的通信与网络技术 • PLC应用案例分析
电气控制与PLC应用技术完整通用课件
1.2三相异步电动机直接启动控制电路
1.2.1三相异步电动机的启动问题
三相异步电动机的启动过程是指三相异步电动机从接入电网开始转动 时起,到达额定转速为止这一段过程。
三相异步电动机在启动时启动转矩并不大,但定子绕组中的电流增大 为额定电流的4~7倍。这么大的启动电流将带来下述不良后果。
(1)启动电流过大造成电压损失过大,使电动机启动转矩下降。同时 可造成影响连接在电网上的其他设备的正常运行。
1.使用倒顺开关控制的正反转控制电路
电路的工作原理是: 操作倒顺开关QS,把手柄板至“顺”的位置时,QS的触点往上接通,
电动机与电源的连接相序为L1—D1、L2—D2、L3—D3电动机正转运行; 当把手柄板至“倒”的位置时,QS的触点往下接通,电动机与电源的连 接相序为L1—D2、L2—D1、L3—D3电动机反转运行;当把手柄板至 “停”的位置时,QS的触点断开,电动机断电停止。
自动控制的电路中使用了时间继电器(KT)对电动机启动延时 进行控制。时间继电器也称延时继电器,当对其输入信号后,需要 经过一段时间(延时),输出部分才会动作。时间继电器主要用作时 间上的控制。
1—延时闭合瞬时断开动合触点;2—延时断开瞬时闭合动断触点;3—瞬时闭合延时断开动 合触点;4—瞬时断开延时闭合动断触点;5—断电延时线圈;6—通电延时线圈
近年来随着电力电子技术、检测传感技术、机械制造 技术的发展,PLC在通信能力以及控制领域等方面都不断 有新的突破,正朝着电气控制、仪表控制、计算机控制一 体化和网络化的方向发展。
3.本课程的性质、内容和任务要求
主要内容:
(1)工业控制系统中的继电器—接触器控制系统; (2)PLC控制系统; (3)变频器的基本应用。
(3)中间继电器(KA)
电气控制与plc应用技术课件第1章.ppt
图1-33 滚轮式行程开关
a)外形图 b)原理图
图1-34 行程开关的图形、文字符号
a)常开触头
b)常闭触头
返回第一张
上一张幻灯片 下一张幻灯片
25
第1章
(3)接近开关(传感器) 接近式位置开关是一种非接触式的位置开关,简称接近开关。
它由感应头、高频振荡器、放大器和外壳组成。当运动部件 与接近开关的感应头接近时,就使其输出一个电信号。
2021/9/15
返回第一张
上一张幻灯片 下一张幻灯片
28
第1章
(3)磁性接近开关 磁性接近开关一般用于检测磁性物体的运动,但也可以检
测贴有磁铁块的运动物体的位置,经常用于汽缸和活塞的位 置检测,有时也作为限位开关使用。当磁性目标接近时,磁 性接近开关输出开关信号,其检测距离随检测物体磁场强弱 变化而变化。
➢在实际生产中,将行程开关安装在预先安排的位置,当装于 生产机械运动部件上的模块撞击行程开关时,行程开关的触点 动作,实现电路的切换。因此,行程开关是一种根据运动部件 的行程位置而切换电路的电器,它的作用原理与按钮类似。行 程开关广泛用于各类机床和起重机械,用以控制其行程、进行 终端限位保护。在电梯的控制电路中,还利用行程开关来控制 开关轿门的速度、自动开关门的限位,轿厢的上、下限位保护
2021/9/15
返回第一张
上一张幻灯片 下一张幻灯片
2
第1章
二 接触器
接触器是一种用于中远距离频繁地接通与断开交直流主电路及 大容量控制电路的一种自动开关电器。
2021/9/15
返回第一张
上一张幻灯片 下一张幻灯片
3
线圈
弹簧 ~
第1章
电源 常开 常闭
铁心 衔铁
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电气控制技术教学内容:电器控制(上篇)、PLC原理及应用(下篇)参考书目:1.现代电气控制技术郑萍主编重庆大学出版社2.电器控制李仁主编机械工业出版社3.可编程序控制器应用技术廖常初等编重庆大学出版社4.可编程序控制器应用指南易传禄等编上海科普出版社5.可编程序控制器原理及程序设计崔亚军等编电子工业出版社学习要求:熟练掌握断路器、隔离开关、接触器、热继电器、熔断器在电路中的作用、特点、绘制符号、设计选型时要注意的重要技术参数。
熟练掌握行程开关、按钮开关在电路中的作用、绘制符号。
灵活掌握电气设备简单的起停保控制线路、异步电机正、反转电气控制线路、异步电机“Y/△”电气控制线路等,理解它们的设计思路,学会设计相应的电气控制电路。
透彻了解PLC的特点、为提高其可靠性采取的一些措施。
熟练掌握PLC的组成、各主要部件的功能、PLC的工作原理(扫描工作过程、系统响应时间),了解三菱FX2N PLC编程元件的地址。
熟练掌握梯形图使用的符号、概念、规则,学会自己设计PLC梯形图程序,掌握三菱FX2N PLC的基本指令。
熟练掌握PLC程序设计的功能表图法和其基本概念,学会用功能表图法设计PLC控制程序并能熟练地转化为梯形图。
掌握PLC控制系统的特点、判断一个控制系统是否需要由PLC来构成的特性以及PLC选型时应考虑的问题。
学会用PLC设计控制系统(包括PLC硬件、软件和电气控制回路)。
上篇 电器控制第一章. 常用低压电器及其符号低压电器(Low voltage Apparatus )通常指工作在交、直流电压1200V 以下的电路中起通断、控制、保护和调节作用的电气设备。
本章主要介绍常见的接触器、继电器、低压断路器、万能转换开关、熔断器等设备的基本结构、功能及工作原理。
1.1 电器的作用与分类电器就是广义的电气设备。
它可能很大、很复杂,比如一台彩色电视机或者一套自动化装置;它也可以很少、很简单,比如一个钮子开关或者一个熔断器。
在工业意义上,电器是指能根据特定的信号和要求,自动或手动地接通或断开电路,断续或连续地改变电路参数,实现对电路或非电对象的切换、控制、保护、检测、变换和调节的电气设备。
电器的种类繁多,构造各异,通常按以下分类方法分为几类。
① 按 电 压 等 级 分:高压电器(High-voltage Apparatus )、低压电器(Low-voltage Appara-tus ); ② 按所控制的对象分 :低压配电电器(Distributing Apparatus )、低压控制电器(Control Apparatus )。
前者主要用于配电系统,如刀开关、熔断器等,后者主要用于电力拖动自动控制系统和其他用途的设备中。
③ 按 使 用 系 统 分:电力系统用电器、电力拖动及自动控制系统用电器、自动化通信系统用电器; ④ 按 工 作 职 能 分:手动操作电器、自动控制电器(自动切换电器、自动控制电器、自动保护电器)、其他电器(稳压与调压电器、起动与调速电器、检测与变换电器、牵引与传动电器);⑤ 按 电 器 组 合 分:单个电器、成套电器与自动化装置;⑥ 按 有 无 触 点 分:有触点电器、无触点电器、混合式电器;⑦ 按 使 用 场 合 分:一般工业用电器、特殊工矿用电器、农用电器、其他场合(如航空、船舶、热带、高原)用电器。
本章主要涉及电力拖动、自动控制系统用电器,如交直流接触器、各类继电器、自动空气断路器、行程开关、熔断器、主令电器等。
1.2 低压电器的电磁机构及执行机构从结构上来看,电器一般都具有两个基本组成部分——感测部分、执行部分。
感测部分接受外界输入的信号,并通过转换、放大、判断,作出有规律的反应,使执行部分动作,输出相应的指令,实现控制的目的。
执行部分则是触头。
对于有触头的电磁式电器,感测部分大都是电磁机构。
对于非电磁式的自动电器,感测部分因其工作原理不同而各有差异,但执行部分仍是触头。
1.2.1 电磁机构电磁机构是各种自动化电磁式电器的主要组成部分一,它将电磁能转换成机械能,带动触点使之闭合或断开。
电磁机构由吸引线圈和磁路两部分组成。
磁路包括铁心、衔铁、铁轭和空气隙。
3 1 23 12 图2.1 1. 铁心 2. 线圈 3. 衔铁1.2.2 执行机构低压电器的执行机构一般由主触点及其灭弧装置组成.(1) 触点触点用来接通或断开被控制的电路。
它的结构形式很多,按其接触形式可分为3种,即点接触、线接触和面接触,如图2.2示。
图2.2(a )所示为点接触,它由两个半球形触点或一个半球形与一个平面形触点构成。
它常用于小电流的电器中,如接触器的辅助触点或继电器触点。
图2.2(b )所示为线接触,它的接触区域是一条直线。
触点在通断过程中是滚动接触,这样,可以自动清除触点表面的氧化膜,同时长期工作的位置不是在易烧灼的起始点而是在终点,保证了触点的良好接触。
这种滚动线接触多用于中等容量的触点,如接触器的主触点。
图2.2(c )所示为面接触,它可允许通过较大的电流。
这种触点一般在接触面上镶有合金,以减小触点接触电阻和提高耐磨性,多用作较大容量接触器或断路器的主触点。
(2) 电弧的产生与灭弧装置当断路器或接触器触点切断电路时,如电路中电压超过10-20V 和电流超过80-100mA ,在拉开的两个触点之间将出现强烈火花,这实际上是一种气体放电的现象,通常称为“电弧”。
根据上述电弧产生的物理过程可知,欲使电弧熄灭,应设法降低电弧温度和电场强度,以加强消电离作用。
当电离速度低于消电离速度,则电弧熄灭。
根据上述灭弧原则,常用的灭弧装置有如下几种。
1) 磁吹式灭弧装置这种灭弧装置是利用电弧电流产生的磁场来灭弧,因而电弧电流越大,吹弧的能力也越强。
它广泛应用于大电流的直流接触器中。
2) 灭弧栅灭弧栅灭弧原理:灭弧栅片3由许多镀铜薄钢片组成,片间距离为2-3mm ,安放在触点上方的灭弧罩内。
一旦发生电弧,电弧周围产生磁场,使导磁的钢片上有涡流产生,将电弧吸入栅片,电弧被栅片分割成许多串联的短电弧,当交流电压过零时电弧自然熄灭,两栅片间必须有150-250V 电压,电弧才能重燃。
这样一来,一方面电源电压不足以维持电弧,同时由于栅片的散热作用,电弧自然熄灭后很难重燃。
这是一种常用的交流灭弧装置。
3) 灭弧罩比灭弧栅更为简单的是采用一个用陶土和石棉水泥做的耐高温的灭弧罩,用以降温和隔弧,可用于交流和直流灭弧。
4) 多断点灭弧(a) 点接触 (b) 线接(c) 面接触图2.2 触点的3种接触形式 (b )断开状态图2.3 桥式触1.动触点;2.静触点;3.电(a )闭合状态在交流电路中也可采用桥式触点,如图2.3所示。
有两处断开点,相当于两对电极,若有一处断点要使电弧熄灭后重燃需要150-250V,现有两处断点就需要2×(150-250)V,所以用利于灭弧。
若采用双极或三极触点控制一个电路时,根据需要可灵活地将二个极或三个极串联起来当做一个触点使用,这组触点便成为多断点,加强了灭弧效果。
1.3 接触器接触器(Contactor)是用来频繁接通和切断电动机或其他负载主电路的一种自动切换电器。
接触器由于生产方便、成本低廉、用途广泛,故在各类低压电器中,生产量最大、使用面最广。
接触器是利用电磁吸力的作用来使触头闭合或断开大电流电路的,是一种非常典型的电磁式电器。
接触器的主要组成部分为电磁系统和触头系统。
电磁系统是感测部分,触头系统是执行部分。
触头工作时,需经常接通和分断额定电流或更大的电流,所以常有电弧产生,为此,一般情况下都装有灭弧装置,并与触头共称触头一灭弧系统,只有额定电流甚小者才不设灭弧装置。
接触器按其主触头通过的电流种类,分为直流接触器和交流接触器。
按主触头的极数又可分为单极、双极、三极、四极和五极等几种。
直流接触器一般为单极或双极;交流接触器大多为三极,四极多用于双回路控制,五极用于多速电动机控制或者自动式自耦减压起动器中。
1.3.1 接触器的主要技术数据(1)额定电压接触器铭牌额定电压是指主触点上的额定电压。
通常用的电压等级为直流接触器:220、440、660V。
交流接触器:220、380、500V。
按规定,在接触器线圈已发热稳定时,加上85%的额定电压,衔铁应可靠地吸合;反之,如果工作中电网电压过低或者突然消失,衔铁亦应可靠地释放。
(2)额定电流接触器铭牌额定电流是指主触点的额定电流。
通常用的电流等级为直流接触器:25、40、60、100、150、250、400、600A。
交流接触器:5、9、12、16、20、25、32、40、52、63、、75、110、170、250、400、630A。
上述电流是指接触器安装在敞开式控制屏上,触点工作不超过额定温升,负载为间断-长期工作制时的电流值。
所谓间断-长期工作制是指接触器连续通电时间不超过8h。
若超过8h,必须空载开闭3次以上,以消除表面氧化膜。
如果上述诸条件改变了,就要相应修正其电流值。
具体如下:当接触器安装在箱柜内时,由于冷却条件变差,电流要降低10%-20%使用;当接触器工作于长期工作制时,则通电持续率不应超过40%;敞开安装,电流允许提高10%-25%;箱柜安装,允许提高5%-10%。
(3)线圈的额定电压通常用的电压等级为:直流线圈:24、48、110、220、440V。
交流线圈:24、36、120、220、380V。
一般情况下,交流负载用交流接触器,直流负载用直流接触器,但交流负载频繁动作时也可采用直流吸引线圈的接触器。
(4)额定操作频率额定操作频率指每小时接通次数。
现代生产的接触器,允许接通次数为150-1500次/h。
(5)电寿命和机械寿命电寿命是指接触器的主触点在额定负载条件下,所允许的极限操作次数。
机械寿命是指接触器在不需修理的条件下,所能承受的无负载操作次数。
现代生产的接触器其电寿命可达50-100万次,机械寿命可达500-1000万次。
(106-7数量级)(6) 接触器的电气符号 接触器的电气符号,如图2.4所示。
1.3.2 交流接触器 交流接触器(Alternating Current Contactor )一般有3对主触头,两个动合(常开)辅助触头,两个动断常闭辅助触头。
中等容量及以下为直动式,大容量为转动式。
目前,国内市场产品繁多,举不胜举。
有工厂自行设计改进的,有全国统一设计研制的,也有引进国外制造技术生产的,还有国外产品。
介绍几种具有代表性的产品(可参考电气工程手册)。
1.3.3 直流接触器直流接触器(Direct Current Contactor )是一种通用性很强的电器产品,除用于频繁控制电动机外,还用于各种直流电磁系统中。
随着控制对象及其运行方式不同,接触器的操作条件也有较大差别。
