高层建筑填充墙砌体技术交底
填充墙砌体技术交底和通病防治1
构造柱主筋搭接未把主筋搭接绑扎到一起，不同心，部分主筋生根还在 柱外，生根数量不够、搭接长度不够。应按规范要求进行搭接，绑扎不 少于三道扎丝。
加气混凝土砌块窗台压顶纵向钢筋应锚入柱或构造柱内，现场未按设计 要求做。应按设计全场布置。
后砌填充墙顶部未砌斜槎砖，直接砌至顶部。原因是施工人员未按技术交 底要求施工，技术不精湛。应预先预留斜茬砖位置。
7）门窗口过梁部位，当洞口宽度小于500mm时， 又无钢筋混凝土带，可采用钢筋砖过梁。
当洞口宽度大于500mm时，过梁必须做成钢筋混 凝土过梁。
8）门洞上角过梁端部或其它可能出现裂缝的薄弱 部位，应钉涂有防锈漆的铅丝网，减少抹灰层裂缝。
9）遇有穿墙管线、洞时，应预先核实其位置、尺寸。 以预留为主，减少事后剔凿，损害墙体。
钢筋混凝土压顶露筋。原因是钢筋未进行绑扎搭接，保护层控制措施不当。应按 要求绑扎到位，垫好保筑时轴线位置或平整度 和垂直度超差，造成满墙剔凿。砌筑前应复核轴线位置，砌 筑过程中应边砌筑边校正轴线、垂直度、平整度。
预制过梁已断裂下坠，过梁露筋、缺角掉楞。原因是拆模过早，过梁上 上荷载过早。应满足混凝土强度后方可拆除模板和上荷载。
3）允许偏差项目： 加气混凝土砌体允许偏差表
项次
项目
1
墙面垂直
2
墙面平整度
3
轴线位移
4
水平灰缝平直（10m 以内）
5
门窗洞口宽度
6
门口高度
7
外墙窗口上下偏移
允许偏差 （mm）
5 8 10
10
±5 ±5
20
检验方法
用靠尺及线坠检查 用2m靠尺塞尺检查
尺量
拉通长线用尺量
尺量 尺量 以底层为准用经纬仪或吊线 检查
填充墙砌体工程施工安全技术交底
填充墙砌体工程施工安全技术交底
工程名称:
接受交底班组或员工签名:
交底内容：
1、填充砌体施工前，应认真熟悉图纸，复核门窗洞口位置尺寸，明确预埋、预留位置, 算
出窗台及过梁顶部标高，熟悉相关构造及材料要求。
2、根据设计图纸及规范要求，确定填充墙体构造柱及圈梁、过梁标高尺寸。
3、使用经过校验合格的检测工具。
4、填充墙采用多孔砖、加气砌块规格尺寸应一致，质量等级应符合标准要求。
多孔砖、砌块、水泥进场时，应有出厂合格证检测报告，水泥复检。
5、砂：一•般用中砂，过5mm孔径筛子，并不应含有杂物。
砂含泥量应符合要求°
6、水泥混合砂浆，不得采用脱水硬化的石灰膏，生石灰熟化时间不得少于7天。
7、墙体拉结钢筋采用后置式与结构锚固，A6以上的要进行拉拔强度试验。
8、门窗洞口木砖采用商品预制混凝土砖。
9、门、窗及洞口采用商品预制钢筋混凝土过梁，与混凝土墙直接接触的现浇。
10、砂浆搅拌机、磅秤、手推车、翻斗车、吊斗、砖笼、胶皮管、筛子、铁锹、半截灰
斗、托线板、线坠、水平尺、小白线、瓦刀、砂浆试模、百格网、钢尺、皮数杆、砂浆稠度仪等。
11、施工现场设固定照明灯、活动灯架满足施工需要。
12、基础、主体结构等相关部分施工完毕，已经有关部门验收合格。
13、弹出楼层轴线，经复核，办理相关手续。
补充作业指导内容:。

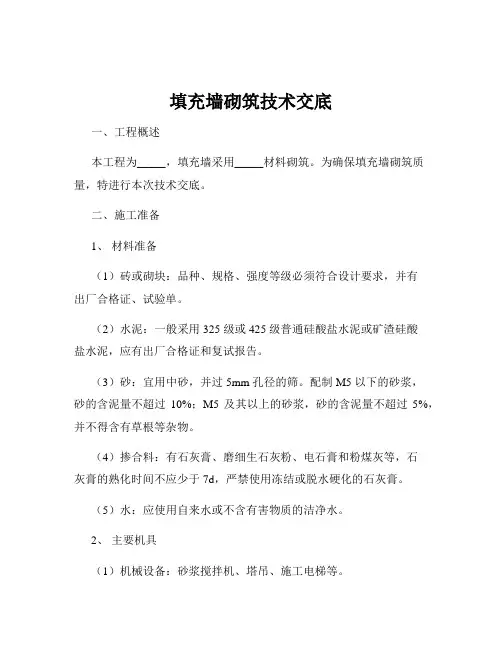

填充墙砌筑技术交底
填充墙砌筑技术交底一、工程概述本工程为_____，填充墙采用_____材料砌筑。
为确保填充墙砌筑质量，特进行本次技术交底。
二、施工准备1、材料准备（1）砖或砌块：品种、规格、强度等级必须符合设计要求，并有出厂合格证、试验单。
（2）水泥：一般采用 325 级或 425 级普通硅酸盐水泥或矿渣硅酸盐水泥，应有出厂合格证和复试报告。
（3）砂：宜用中砂，并过 5mm 孔径的筛。
配制 M5 以下的砂浆，砂的含泥量不超过10%；M5 及其以上的砂浆，砂的含泥量不超过5%，并不得含有草根等杂物。
（4）掺合料：有石灰膏、磨细生石灰粉、电石膏和粉煤灰等，石灰膏的熟化时间不应少于 7d，严禁使用冻结或脱水硬化的石灰膏。
（5）水：应使用自来水或不含有害物质的洁净水。
2、主要机具（1）机械设备：砂浆搅拌机、塔吊、施工电梯等。
（2）工具：手推车、大铲、铁锹、瓦刀、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆、小水桶、灰槽、扫帚等。
3、作业条件（1）主体结构已施工完毕，并经有关部门验收合格。
（2）弹出轴线、墙边线、门窗洞口线，经复核，办理预检手续。
（3）立皮数杆：皮数杆上注明门窗洞口、木砖、拉结筋、圈梁、过梁的尺寸标高。
皮数杆间距 15～20m，转角处均应设立，一般距墙皮或墙角 50mm 为宜。
皮数杆应垂直、牢固、标高一致，经复核，办理预检手续。
（4）根据最下面第一皮砖的标高，拉通线检查，如水平灰缝厚度超过 20mm，用细石混凝土找平，不得用砂浆找平。
（5）常温天气在砌筑前一天将砖浇水湿润，冬期施工应清除表面冰霜。
（6）砂浆配合比经试验室确定，准备好砂浆试模。
三、操作工艺1、工艺流程基层处理→放线→排砖撂底→砌筑→勾缝→清理2、基层处理将砌筑部位的基层表面清扫干净，剔除浮浆、松散的混凝土块和杂物，并浇水湿润。
3、放线根据设计图纸，在基础顶面或楼面上放出墙的轴线、边线和门窗洞口位置线。
4、排砖撂底（1）根据设计图纸和砖的规格尺寸，进行排砖撂底，使组砌方法合理，便于操作。
12填充墙砌体技术交底
工程技术交底填充墙高度大于4.0m时，（小于等于120厚墙体超过3米时），于在墙体半高设置与剪力墙连接的通常钢筋砼水平系梁，梁高180mm，宽度同墙厚，梁配筋为三级钢4根10，箍筋ф6@200。
4、报框柱或构造柱纵筋锚入上、下梁（或板）内。
根据工程实际采取加强措施：混凝土空心砌块砌体填充墙的门窗洞口两侧300mm 范围内采用混凝土实心砖，洞口两侧应沿竖向设置间距为400mm 的2φ6 墙体拉结筋，拉结筋的长度不宜小于600mm，端部设弯钩。
5、电表箱、热表箱等大型箱体洞口四周设置钢筋混凝土报框每边厚180mm，消火栓、电洞等预留洞遇有穿透墙体时，预留洞内表面刷聚氨酯防水层两道，在其后侧加设钢板网抹灰钢板网尺寸比洞口尺寸每边大150mm。
洞口上采用混凝土预制过梁其进入支座不应小于300mm。
6、砌筑时，墙底应不底于200mm高机制实心砖，并先试排砌块，优先使用整体砌块，必须断开时，应使用手据切割机等工具裁整齐，并保护好，砌筑时砌体搭接长度不小于砌块总长的1/2。
砌块转角处纵、横砌块相应搭接，T形处应使横墙砌块隔皮断面露头。
砌体灰缝应横平竖直。
水平灰缝厚度和垂直灰缝宽度宜为3-5mm，各类块材砌体水平灰缝饱满度不得低于80%。
块材砌体垂直灰缝饱满度要求填满砂浆，不得有透明缝、瞎缝和假缝，其他块材砌体垂直灰缝饱满度不得低于80%。
7、构造柱施工进留设马牙槎，马牙槎宜先退后进，进退尺寸为60mm。
槎高240mm 并应为砌体材料高度的整倍数。
8﹑构造柱上部与梁板连接处加插筋及砌块墙顶与梁（板）多点限位连接做法，均见结构总说明中的图5.11.1。
9﹑对有洞口的砌块墙，当洞口宽度小于1.5m时，应在洞口两侧设置100mm厚钢筋混凝土边框；当洞口宽度大于等于1.5m时，应在洞口两侧设置构造柱。
当洞口宽度小于1.5m时，设钢筋混凝土边框。
10、门窗洞口垛砌筑实心砖部位墙体上距离地面或洞口下部200mm高，砌筑240mm 高实心砖、中心距离每隔600mm高砌筑240mm高实心砖、洞口顶部下返150mm高，砌筑240mm高实心砖。
填充墙砌筑技术交底
陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P.陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P. 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P 陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P
陕西省建筑工程施工质量技术资料统一用表
施工质量验收技术资料通用表
施工技术交底记录
陕ZTY—0019
陕西省建设工程质量安全监督总站编印.P.。

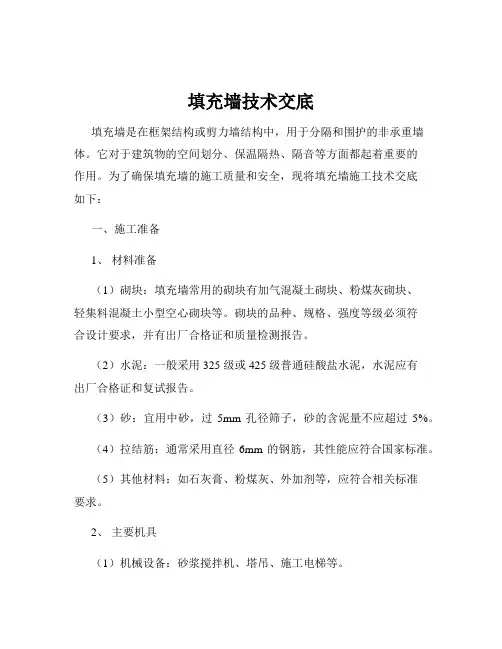

填充墙技术交底
填充墙技术交底填充墙是在框架结构或剪力墙结构中，用于分隔和围护的非承重墙体。
它对于建筑物的空间划分、保温隔热、隔音等方面都起着重要的作用。
为了确保填充墙的施工质量和安全，现将填充墙施工技术交底如下：一、施工准备1、材料准备（1）砌块：填充墙常用的砌块有加气混凝土砌块、粉煤灰砌块、轻集料混凝土小型空心砌块等。
砌块的品种、规格、强度等级必须符合设计要求，并有出厂合格证和质量检测报告。
（2）水泥：一般采用 325 级或 425 级普通硅酸盐水泥，水泥应有出厂合格证和复试报告。
（3）砂：宜用中砂，过5mm 孔径筛子，砂的含泥量不应超过5%。
（4）拉结筋：通常采用直径6mm 的钢筋，其性能应符合国家标准。
（5）其他材料：如石灰膏、粉煤灰、外加剂等，应符合相关标准要求。
2、主要机具（1）机械设备：砂浆搅拌机、塔吊、施工电梯等。
（2）工具：瓦刀、铁锹、手推车、胶皮管、筛子、水桶、灰槽、托线板、线坠、小白线、卷尺、铁水平尺、皮数杆等。
3、作业条件（1）主体结构已施工完毕，并经有关部门验收合格。
（2）弹出轴线、墙边线、门窗洞口线，经复核无误。
（3）立好皮数杆，皮数杆间距不宜超过 15m，转角处均应设立。
（4）砌筑前，应将基础面或楼地面按标高找平，然后按设计图纸放出墙体的轴线和边线。
（5）砌筑部位的灰渣、杂物应清除干净，基层浇水湿润。
二、施工工艺流程基层处理→放线→排砖撂底→立皮数杆→砌筑→勾缝→顶部处理1、基层处理将砌筑部位的基层表面清扫干净，剔除表面的浮浆、松散的混凝土块等，并浇水湿润。
2、放线根据设计图纸，在基础面或楼地面上放出墙身中心线、边线及门窗洞口位置线。
3、排砖撂底根据墙体长度、高度及砌块规格，进行合理排砖，确定砌块的砌筑方法和灰缝厚度。
排砖时应注意门窗洞口两侧的砌块应对称排列，尽量避免出现通缝。
4、立皮数杆在墙体的转角处及交接处，立起皮数杆，皮数杆上应标明砌块的皮数、灰缝厚度以及门窗洞口、过梁等的标高。
填充墙砌体工程施工安全技术交底
填充墙砌体工程施工安全技术交底一、前期准备工作1. 确定施工方案在进行填充墙砌体工程施工前，需要根据设计方案确定施工方案。
施工方案应详细包括施工工序、施工顺序、施工方法、材料选用等内容。
2. 地基处理施工前需要对地基进行处理，确保地基的稳定性。
地基处理包括清理、平整土地、松土等措施。
3. 材料准备施工前需要准备好各种施工所需的材料，包括砖块、砂浆、水泥等。
4. 工具设备施工前需要准备好各种施工所需的工具设备，包括砌筑工具、搅拌机、振动器等。
二、施工过程中的安全注意事项1. 人员安全1.1 人员培训施工前需确保施工人员具备相关的安全知识和操作技能，并进行必要的培训。
1.2 佩戴个人防护装备施工人员在施工过程中应佩戴好个人防护装备，包括安全帽、安全鞋、手套、口罩等。
1.3 防止高空坠物当施工人员在高处作业时，应使用安全带进行固定，并采取防止高空坠物的措施，确保施工人员的安全。
2. 施工现场安全2.1 安全防护设施施工现场应设置必要的安全防护设施，包括警示标志、安全网、防护栏杆等，确保施工现场的安全。
2.2 施工场地清理施工现场应保持清洁，及时清理施工过程中产生的杂物和垃圾，防止造成交通障碍和安全隐患。
2.3 环境污染防控施工过程中应防止污染环境，严禁随意倾倒废弃物料和污水，做到环境保护。
3. 施工操作安全3.1 安全操作规程施工人员需遵守安全操作规程，严禁违章操作和使用损坏的工具设备。
3.2 合理选择工具设备施工人员需根据施工要求和工艺要求选择合适的工具设备，避免使用不当的工具设备。
4. 防火和用电安全4.1 防火措施施工现场应设置防火设施，并做好防火管理工作，确保施工现场的防火安全。
4.2 用电安全施工现场应合理布置电缆线路，防止电缆暴露在施工区域，确保电气设备的安全使用。
三、施工结束后的安全注意事项1. 施工成果检查施工结束后，应对施工成果进行检查，确保施工质量符合要求。
2. 施工场地恢复施工结束后，应及时清理施工现场，恢复原貌，清理废料和垃圾。
填充墙砌筑安全技术交底
单位工程名称施工单位日期施工部位施工内容填充墙砌筑安全技术交底交底内容：一、材料准备砂加气混凝土砌块、加气混凝土砌块、M5预拌干混砌筑砂浆、HRB400级C12、10、8、6钢筋、12mm厚木胶板、木方、脚手架、钢管等；混凝土采用商品混凝土。
二、施工机具1•测量、放线、检验：皮数杆、水准仪、经纬仪、2m靠尺、楔形塞尺、托线板、线坠、钢卷尺、水平尺、小线。
2•施工操作：应备有大铲、瓦刀、灰槽、泥桶、砖夹子、筛子、运砖车、灰浆车、翻斗车、扫帚。
三、作业条件1、对进场的砂加气混凝土砌块、加气混凝土砌块型号、规格、数量、质量和堆放位置等已经进行检查、验收，满足施工要求。
2、所需机具设备已准备就绪，并已安装就位。
3、墙体基层已经清扫干净，并在基层上弹出纵横墙轴线、边线、门窗洞口位置线及其它尺寸线，轴线、墙身线、门窗洞口线等已经过技术核验。
4、在房屋四角或楼梯间转角等处设立皮数杆，并办好预检手续。
5、上道工序已经验收合格，并办理交接手续。
6、砌筑砂浆和灌孔洞用混凝土根据设计要求进行施工。
7、砌筑用的砌筑马凳支架已钉设完成、垂直运输机具准备就绪。
8、施工人员已经接受进场三级安全教育工作，并且学习并掌握施工技术、安全交底内容。
四、质量要求填充墙砌体施工质量要求应符合《砌体工程施工质量验收规范》(GB50203-2011)的规定。
五、工艺流程放线f验线f立皮数杆f基层清理、湿润f排列砌块f拉线f砌筑f预留洞施工f质量验收六、操作工艺墙体放线:砌体施工前，应将基础面或楼层结构面按标高找平，依据砌筑图放出第一皮砌块的轴线、砌体边线和洞口线。
按照楼层建筑50线进行画线定位，外墙300厚砂加气应加3道拉结筋，拉结筋51cm—道第一道从建筑50现向下90mm，拉结筋为2根①6mm钢筋距墙边为50mm，长度不小于700mm。
填充墙长度大于5m时或墙长大于2倍层高时，墙顶宜与梁底或板底拉结，墙体中部应设置混凝土构造柱，当填充墙高超过4m,宜在墙体半高处加设水平系梁，梁截面高度不小于60mm。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2、根据要求立好皮数杆，标明皮数及楼面、门窗洞口、过梁、楼梯等，经项目部技术人员检查、复核后使用。
四、砌体砌筑
１、本工程使用加气砼轻体砖，第一层砖撂底前应排砖，根据弹好的门窗洞位置线，认真核对窗间墙垛的长度尺寸是否符合排砖模数。
技术交底记录
鲁JJ-005
4、采用三一砌砖法即“一铲灰、一块砖、一挤揉”的操作方法，砌砖一定要跟线。填充墙砌筑时应错缝搭砌，蒸压加气混凝土砌块搭砌长度不应小于砌块长度的1/3，轻骨料混凝土小型空心砌块搭砌长度不应小于90mm；竖向通缝不应大于2皮。
5、蒸压加气混凝土砌块的水平灰缝和竖向灰缝宽度宜为15㎜和20mm。水平灰缝的砂浆饱满度不得小于80％。竖缝必须采用挤浆方法，使砂浆饱满，严禁用水冲浆灌缝，操作过程中认真自检，严禁事后砸墙，每层承重墙的最上一皮砖，应用丁砖砌筑，施工中临时留置的临时洞口顶部应设置过梁。
工程名称
即墨中和居住宅楼工程
施工单位
1#楼主体劳务分包单位
交底部位
1#楼主体
分部工程
砌筑工程
交底内容：
2、应选用棱角整齐，无弯曲裂纹、规格基本一致的砖砌筑。
3、砌墙前应先盘角，每次盘角不超过五皮砖，并及时吊靠控制灰缝大小、平整、垂直度。挂线采用双免挂线，如长墙几个人使用一条通线时，中间设支点。砌筑前应将砌筑部位清理干净，浇水湿润，在墙的转角处及交接处立皮数杆，间距不超过15米，在皮数杆间拉线逐皮砌筑。
技术交底记录
鲁JJ-005
工程名称
即墨中和居住宅楼工程
施工单位
1#楼主体劳务分包单位
交底部位
1#楼主体
分部工程
砌筑工程
交底内容：
本技术交底适用于本工程砌体工程施工
一、材料要求
1、砌体工程所用的砖、砂、水泥应有产品合格证书，产品性能检测报告，并做好标识，现场砌体施工必须使用标识合格的砖、砂、石。
2、本工程所用的砂必须过筛，不得含有杂物。本工程使用M5专用混合砂浆，砂中含泥量不应超过5%。
3、水泥按品种、标号、出厂日期分别堆放，并保护干燥，使用前应分批对其强度、安定性进行复检，不同品种水泥不得混合使用，先进场的先用，水泥出厂三个月应复查试验。
4、本工程使用加气砼砌块。
二、砂浆的搅拌与计量
1、砂浆的配合比应由实验室确定，搅拌场地应挂好配合比标记牌，所有材料必须每盘过磅计量，水泥配料误差为±2%，砂应考虑含水量对配料的影响。
2、砂浆的搅拌采用滚筒式搅拌机搅拌，投料顺序为砂—水泥—掺合料—水，搅拌时间不得少于2分钟，拌成后的砂浆应颜色一致，，如出现泌水现象应在砌筑前再次拌匀。砂浆应随拌随用，并分别在3—4h内用完。
3、同一类型、强度等级的砂浆试块应不小于3组，每一检验批且不超过250M3，每台搅拌机应至少抽检一次。
三、砌砖前准备
13、文明施工要求:
⑴每天砌筑完毕，搅拌机具、小车、灰盆、灰桶应清洗干净，堆放整齐。
⑵每天搅拌的砂浆应急使用完，造成浪费将根据处罚规定进行处罚。
⑶每次砌筑完毕做到工完场清，将落地灰和碎砖清理干净。
⑷应将剩余的砖堆码整齐，禁止随地弃砖。
14、其他未明确事宜见补充条款。
交底人
接受交底人
窗洞口两侧200㎜和墙转角处450㎜范围内的墙体不得留脚手眼。
9、墙体拉结筋的设置：外墙拐角时拉结筋为2Ф6，每边长1000mm，内墙有构造柱时同外墙放置，无构造柱时为2Ф6，每边长50㎝，丁字墙有构造柱为2Ф6，每边长224㎝，另一边为115㎝，所有拉结筋端部应有90度弯钩，深入构造柱为竖直向下，墙体内为水平，且端部必须绑扎标识铁丝。砖墙拉结筋第一步放置在距地300高度，然后间距500向上依次设置。
6、宽度小于1米的窗间墙，应选用整砖砌筑，半砖、破损砖应分散使用，在受力较小处，不够整块的部位不得用砍过的砖填补，必须用切割机切砖。
7、转角处和交接处应同时砌筑，不能同时砌筑又必须留临时间断处，应砌成斜槎，长度不小于高度的2/3。
8、在过梁净跨1/2高度范围内、宽度小于1米窗间墙、梁或梁垫下及其左右500范围内，门
技术交底记录
鲁JJ-005
工程名称
即墨中和居住宅楼工程
施工单位
1#楼主体劳务分包单位
交底部位
1#楼主体
分部工程
砌筑工程
交底内容：
10、构造柱施工：砌砖前先根据设计图纸将构造柱位置预埋插筋，并在砌墙前将构造柱绑扎完毕。砌砖墙时与构造柱连接处砌成马牙槎，每一马牙槎时均应先退后进，且每层高度最上和最下一槎均应为退槎，每槎控制在2皮与3皮之间，砖墙与构造柱之间应沿墙高50㎝（8皮砖）以内设置2Ф6水平拉结筋连接，每边深入墙内不少于1米。
11、大于300的预留洞口设预制过梁，预制洞口过梁距构造柱、框架柱小于240的现浇，其余的预制过梁选用表。
12、质量要求：水平灰缝砂浆饱满度≥80%，轴线位移≤10㎜，每层垂直度≤5㎜，楼面标高±15㎜，表面平整度8㎜，门窗洞口高度宽度允许偏差±5㎜，外墙上下窗口偏移20㎜，水平灰缝平直度允许偏差10㎜，竖向灰缝垂直偏差0㎜。
