汽车空气流量计的原理
汽车空气流量计的原理汽车空气流量计是一种用于测量进入发动机的空气流量的设备。
它是汽车引擎管理系统中至关重要的组成部分，用来调节发动机燃料和空气的混合比例，以实现更优化的燃烧效率和更低的尾气排放。
汽车空气流量计的原理基于热膨胀的性质，通常使用热丝传感器或热膨胀传感器来测量空气流过流量计的速度。
下面将对两种常见的汽车空气流量计原理进行详细介绍。
首先，我们来看热丝空气流量计。
热丝空气流量计有两根细丝，一根被用作加热丝，另一根被用作测量丝。
当发动机运转时，电流通过加热丝，使其加热到一个较高的温度，而测量丝则保持在大约恒定的温度。
当有空气流过时，它会带走测量丝上的热量，使其温度下降。
通过测量丝上的电流变化，可以确定流过的空气量。
实际中，热丝空气流量计通常配有温度补偿传感器，以考虑不同温度下的气体密度变化。
其次，我们来看热膨胀空气流量计。
热膨胀空气流量计使用一个内置的膨胀体来测量空气流通过流量计的速度。
这个膨胀体通常由电阻丝制成，通过加热电阻丝来升温。
当空气流过时，它通过膨胀体产生的小孔进入流量计。
由于高温下膨胀体膨胀，空气通过的通道被限制，从而导致检测电路中电流的改变。
通过测量电流变化，可以确定流过的空气量。
无论是热丝空气流量计还是热膨胀空气流量计，它们都可以通过测量不同温度下的电阻来确定空气流过的速度。
这种原理利用了空气的传导属性和热膨胀性质，通过测量热丝或热膨胀体的温度变化，得出空气流量信息。
但是需要注意的是，由于汽车空气流量计所处环境的复杂性，如湿度、温度和气体密度的影响，使得准确测量汽车空气流量变得更加复杂。
为了提高测量精度，现代汽车空气流量计通常会配备一些附加的传感器和算法，以考虑这些因素的影响。
总的来说，汽车空气流量计的原理基于热膨胀的性质，通过测量热丝或热膨胀体的温度变化，来确定空气流过的速度。
这种原理在汽车引擎管理系统中发挥着重要的作用，可以调整发动机燃料和空气的混合比例，以获得更好的燃烧效率和更低的尾气排放。
汽车空气流量计工作原理_概述说明以及解释
汽车空气流量计工作原理概述说明以及解释1. 引言1.1 概述汽车空气流量计是汽车发动机控制系统中重要的传感器之一。
它用于测量引入发动机的空气流量，以便准确调节燃料喷射量，并确保发动机正常运行。
空气流量计通过检测进入发动机的空气质量和数量，为发动机控制单元提供必要的信息。
因此，了解汽车空气流量计的工作原理和其在整个系统中的作用非常关键。
1.2 文章结构本文将从以下几个方面对汽车空气流量计进行介绍和分析。
首先，在第二部分中，我们将详细介绍汽车空气流量计的工作原理，并解释其基本原理和组成部分。
然后，在第三部分中，我们将概述说明空气流量计在汽车系统中的重要性，并比较不同类型的空气流量计及其应用领域。
接着，在第四部分，我们将进一步解释空气流量计的测量原理以及与车辆控制系统之间的关系，并讨论可能出现的问题及其解决方法。
最后，在第五部分，我们会总结文章内容，并提出对未来研究和发展方向的展望和建议。
1.3 目的本文旨在提供对汽车空气流量计工作原理的全面说明和解释，并探讨其对汽车性能和燃油经济性的影响。
通过深入了解空气流量计的原理和功能，读者将能够更好地理解汽车发动机控制系统中该关键传感器的作用，以及如何诊断和解决潜在的问题。
此外，本文还将指出未来研究该领域所需的方向，并为相关技术的改进提供参考。
2. 汽车空气流量计工作原理:2.1 原理介绍:汽车空气流量计是一种用于测量发动机进气量的装置，其工作原理基于热敏电阻和高频振荡技术。
空气流量计通过测量进入发动机的空气质量来确定所需的燃油供应。
当空气通过流量计时，它会使得组成流量计的热敏电阻受到冷却或加热。
这个温度变化导致了电阻值的变化，从而产生电压信号。
2.2 流量计的构成和功能:汽车空气流量计通常由两个主要部分组成：传感器和控制单元。
传感器包含一个热丝或热膜，其在同一温度下比周围环境多余几度。
当空气经过传感器时，热丝或热膜会被冷却，并通过改变电子元件中的电导率来呈现出相应的电信号。
空气流量计卡尔曼计算公式
空气流量计卡尔曼计算公式空气流量计是工业生产中常用的一种仪表，用于测量流体（通常是气体）的流量。
而卡尔曼滤波器则是一种用于估计系统状态的算法，它能够通过融合多个传感器的信息，提高状态估计的精度。
在空气流量计中，使用卡尔曼滤波器可以有效地估计流量，提高测量的精度和稳定性。
本文将介绍空气流量计卡尔曼计算公式的推导和应用。
1. 空气流量计原理。
空气流量计是通过测量流体通过管道的速度来计算流量的仪表。
常见的空气流量计有热式流量计和超声波流量计等。
热式流量计通过加热元件和测温元件来测量流体的流速，而超声波流量计则通过发送和接收超声波信号来测量流体的速度。
无论是哪种类型的空气流量计，都需要对测量的信号进行处理和滤波，以提高测量的精度和稳定性。
2. 卡尔曼滤波器原理。
卡尔曼滤波器是一种用于估计系统状态的算法，它通过融合系统模型和传感器测量值，提高状态估计的精度。
卡尔曼滤波器的核心是状态方程和观测方程。
状态方程描述系统状态的演化规律，观测方程描述测量值与系统状态之间的关系。
通过不断地更新状态估计值，卡尔曼滤波器可以不断地提高状态估计的精度。
3. 空气流量计卡尔曼计算公式推导。
在空气流量计中，我们可以使用卡尔曼滤波器来估计流量。
假设空气流量计的状态变量为流量和流速，观测变量为传感器的测量值。
我们可以建立状态方程和观测方程如下：状态方程：x(k+1) = Ax(k) + Bu(k) + w(k)。
观测方程：z(k) = Hx(k) + v(k)。
其中，x(k)为系统状态向量，A为状态转移矩阵，B为控制输入矩阵，u(k)为控制输入，w(k)为状态噪声，z(k)为观测向量，H为观测矩阵，v(k)为观测噪声。
根据卡尔曼滤波器的原理，我们可以得到卡尔曼滤波器的更新公式如下：预测步骤：x^-(k+1) = Ax(k) + Bu(k)。
P^-(k+1) = AP(k)A^T + Q。
更新步骤：K(k+1) = P^-(k+1)H^T(HP^-(k+1)H^T + R)^-1。
空气流量计的原理与构造
空气流量计的原理与构造空气流量计是测量空气或气体流量的装置。
根据测量原理不同,可分为以下几种类型:1. 悬浮式流量计它通过测量气流携带细小球体上升的高度来计算气流速度。
管道内放置多个密度已知的浮球,当气体流经管道时,浮球会被气流提升起来,浮球浮起的高度与气流速度成正比。
同一气流条件下,密度越大的浮球升力越大,浮起越高。
通过检测每个浮球浮起的高度,可以分析气体的流速。
2.旋风式流量计它利用空气流经转子叶片时产生的叶片旋转速度来测量气流量。
转子轴连接有翼轮,气流经过翼轮使其旋转,翼轮的转速和气流速度成正比。
转子转速由电磁式传感器检测,并通过机械传动装置显示气流量。
3.滚筒式流量计它使用旋转滚筒在气流中转动的速度来测量气体流量。
滚筒的一端连接螺旋叶片,当气体流过螺旋叶片时会带动滚筒旋转。
滚筒的转速与气体的流量成正比。
一般利用光电传感器检测滚筒的转速。
4.热线式流量计它利用气流冷却热线的程度来检测气体流速。
在气体管道中垂直张紧一根电热丝,当气体流过时吸收热线的热量,使电热丝的电阻发生变化,从而测量气体的流速。
热线流量计反应灵敏,可测量范围广。
5.超声波流量计它利用声波在气流中上下游传播时间差来测量气体流量。
上下游传播时间差与气流速度成正比。
一般在管道内安装两组超声波传感器,发射接收超声波信号,通过信号在气流中传播时间差计算气体流速。
以上是几种空气流量计的常见类型、测量原理和基本构造,根据不同的使用环境、精度要求选择合适的流量计,能获得准确的气体流量测量数据。
这对于工业过程控制、通风评估以及科学实验都是非常重要的。
管道空气流量计的工作原理
管道空气流量计的工作原理
管道空气流量计是一种通过测量管道中空气流动来准确测量流量的仪器。
它的工作原理可以分为以下几个步骤：
1. 利用传感器或装置感知气流运动：管道空气流量计通常使用传感器或特殊装置来感知管道中空气流动的速度和方向。
这些传感器可以是热敏传感器、风速传感器、压力传感器等。
2. 转换气流运动成电信号：传感器或装置会将感知到的气流运动转换成电信号。
例如，热敏传感器可以通过测量气流通过时产生的温度差来转换成电压或电流信号。
3. 计算气流速度或压力：通过测量气流运动所产生的电信号，管道空气流量计可以计算气流的速度或压力。
该计算通常基于一定的物理模型或算法。
4. 计算气流流量：根据管道截面积以及所测量的气流速度或压力，管道空气流量计可以计算出气流的流量。
这一计算通常通过乘以截面积来实现。
5. 显示或输出结果：最后，计算得到的气流流量可以通过显示屏、数据接口或其他方式进行输出或显示，使用户能够方便地获取测量结果。
总之，管道空气流量计通过感知气流运动、转换成电信号、计算气流速度或压力、计算气流流量并输出结果，实现对管道中空气流量的准确测量。

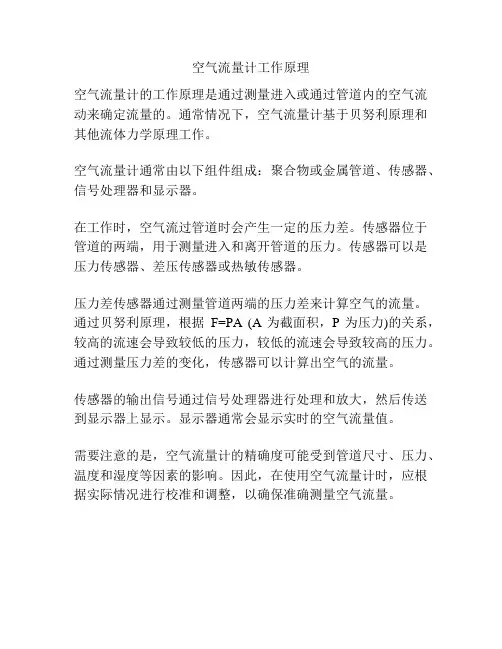

空气流量计工作原理
空气流量计工作原理
空气流量计的工作原理是通过测量进入或通过管道内的空气流动来确定流量的。
通常情况下，空气流量计基于贝努利原理和其他流体力学原理工作。
空气流量计通常由以下组件组成：聚合物或金属管道、传感器、信号处理器和显示器。
在工作时，空气流过管道时会产生一定的压力差。
传感器位于管道的两端，用于测量进入和离开管道的压力。
传感器可以是压力传感器、差压传感器或热敏传感器。
压力差传感器通过测量管道两端的压力差来计算空气的流量。
通过贝努利原理，根据F=PA (A为截面积，P为压力)的关系，较高的流速会导致较低的压力，较低的流速会导致较高的压力。
通过测量压力差的变化，传感器可以计算出空气的流量。
传感器的输出信号通过信号处理器进行处理和放大，然后传送到显示器上显示。
显示器通常会显示实时的空气流量值。
需要注意的是，空气流量计的精确度可能受到管道尺寸、压力、温度和湿度等因素的影响。
因此，在使用空气流量计时，应根据实际情况进行校准和调整，以确保准确测量空气流量。
空气流量计工作原理介绍
空气流量计工作原理介绍嘿，朋友们！今天咱来聊聊空气流量计这个神奇的小玩意儿的工作原理。
你说这空气流量计像不像汽车的“鼻子”呀？它呀，专门负责嗅探进入发动机的空气量呢！就好像咱人呼吸的时候，要知道吸进去了多少空气一样。
空气流量计一般安装在进气道上，它可机灵着呢！当空气呼呼地往里跑的时候，它就能准确地感知到空气的流动情况。
它是咋做到的呢？其实啊，不同类型的空气流量计有不同的办法。
比如说热线式空气流量计吧，里面有一根细细的热线，就像咱家里的电热线一样。
空气流过的时候，会带走热线的热量，这时候空气流量计就能根据热量的变化算出空气的流量啦！你说神奇不神奇？这就好比你站在风口，风越大，你感觉越冷，空气流量计也能通过类似的方式察觉到空气的多少呢！还有一种叫热膜式空气流量计，原理也差不多。
它就像一个特别敏感的“空气探测小精灵”，能精确地捕捉到空气的一举一动。
那空气流量计为啥这么重要呢？这你就不懂了吧！发动机就像汽车的“心脏”，而空气可是让“心脏”跳动的关键呀！如果空气流量计出了问题，就好像人呼吸不顺畅一样，发动机能好好工作吗？肯定不能呀！那汽车不就跑不起来或者跑不好啦！你想想，如果空气流量计给的信息不准确，发动机该多郁闷呀！它以为有很多空气，结果没那么多，那不就像人吃饭的时候以为有很多菜，结果只有一点点，那不就饿着了嘛！所以呀，空气流量计可得好好工作，不能出岔子。
咱再打个比方，空气流量计就像是一个优秀的“记数员”，每一股空气它都认真地记录下来，然后准确地告诉发动机。
要是这个“记数员”不靠谱，那发动机可就被坑惨啦！在我们日常开车的时候，也要注意保护好这个小家伙哦！别让它被灰尘啊、杂质啊给弄脏了，不然它就不能好好工作啦！就像咱的鼻子要是被堵住了，那多难受呀！总之呢，空气流量计虽然不大，但它的作用可大着呢！它就像一个默默工作的小英雄，为我们的汽车正常行驶立下了汗马功劳。
咱可得好好珍惜它，让它好好地为我们服务呀！可别小瞧了它哟！这就是空气流量计工作原理的简单介绍啦，是不是很有意思呀！。
空气流量计
叶片式空气流量计[1]空气流量计的结构简单，可靠性高；但进气阻力大，响应较慢且体积较大编辑本段卡门旋涡式空气流量计所谓卡门旋涡，是指在流体中放置一个圆柱状或三角状物体时，在这一物体的下游就会产生的两列旋转方向相反，并交替出现的旋涡光学式卡门旋涡空气流量计在产生卡门旋涡的过程中，旋涡发生器两侧的空气压力会发生变化，通过导孔作用在金属箔上，从而使其振动，发光二极管的光照在振动的金属箔上时，光敏三极管接收到的金属箔上的反射光是被旋涡调制的光，其输出经解调得到代表空气流量的频率信号。
超声波式卡门旋涡空气流量计在卡门涡流发生器下游管路两侧相对安装超声波发射探头和接收探头。
因卡门涡流对空气密度的影响，就会使超声波从发射探头到接收探头的时间较无旋涡变晚而产生相位差。
对此相位信号进行处理，就可得到旋涡脉冲信号，编辑本段热线式空气流量计工作原理当无空气流动时，电桥处于平衡状态，控制电路输出某一加热电流至热线电阻RH；当有空气流动时，由于RH的热量被空气吸收而变冷，其电阻值发生变化，电桥失去平衡，如果保持热线电阻与吸入空气的温差不变并为一定值，就必须增加流过热线电阻的电流IH。
因此，热线电流IH就是空气质量流量的函数。
编辑本段热膜式空气流量计热膜式空气流量计的工作原理与热线式空气流量计类似，都是用惠斯登电桥工作的。
所不同的是：热膜式不使用白金丝作为热线，而是将热线电阻、补偿电阻及桥路电阻用厚膜工艺制作在同一陶瓷基片上构成的。
编辑本段靶式空气流量计当空气在测量管中流动时，因其自身的动能与靶片产生压差，而产生对靶片的作用力，使靶片产生微量的位移，其作用力的大小与介质流速的平方成正比，其数学公式：F = Cd·A·ρ·V2/2F:靶片所受的作用力Cd：流体阻力系数A：靶片对测量管轴向投影面积ρ：工况下介质密度V：空气在测量管中的特征流速靶片所受的作用力，经靶杆传递使传感器的弹性体产生微量变化，经过电路转换，输出相应的电信号。
空气流量计原理
空气流量计原理
空气流量计是一种用于测量流经管道的气体或液体的流量的设备。
它在许多工业和科学领域中都有着广泛的应用，如化工、石油、天然气、医疗设备等。
空气流量计的原理是基于流体力学和热力学原理，通过测量流体通过管道时的压力差或热传导来确定流量。
空气流量计的原理之一是差压原理。
根据伯努利定律，当流体通过管道时，流速增加，压力就会降低。
空气流量计利用这一原理，通过在管道中设置两个压力传感器来测量流体通过管道时的压力差，进而计算出流量。
另一种常见的原理是热敏电阻原理。
空气流量计通过在管道中设置一个加热元件和若干个温度传感器，当流体通过管道时，加热元件会将流体加热，而温度传感器会测量流体的温度变化。
根据流体的热传导特性，可以计算出流体的流量。
除了以上两种原理之外，还有一些其他的原理，如旋翼原理、超声波原理等。
不同的原理适用于不同的场景和要求，但它们都以测量流体的压力、温度、速度等参数来确定流量。
空气流量计的原理虽然各不相同，但它们都具有精度高、响应快、结构简单、维护方便等特点。
随着科技的不断发展，空气流量计的原理和技术也在不断创新和改进，使其在各个领域的应用更加广泛和有效。
空气流量计的原理不仅在工业生产中发挥着重要作用，也在环保、节能等方面有着重要的意义。
相信随着技术的不断进步，空气流量计的原理和应用将会有更加广阔的前景。
空气流量计详解ppt课件
将增大供给热丝电流，使其温度高于冷丝120
RA信号取样电阻
℃。电流增量的大小，取决于热丝受到冷却程 度，即取决于流过传感器的空气量。
当怠速或为热空气（夏季）时，由于节气门全关或接近全关，所以空气量 很小，又因为空气温度较高，密度较小，所以在体积相同情况下，热空气 质量小，因此，热丝受到冷却程度小，阻值减小幅度小，保持电桥平衡需 要的加热电流小，故取样电阻RA上的信号电压低，当高速或为冷空气时则 变化相反。当保持电桥平衡电流增大时，取样电阻RA上的电压就会升高， 从而将空气流量的变化转化电压信号的变化，送给ECU，ECU将根据此信号 电压高低计算出空气流量大小
在所有发动机转速和负载条件下，ECM利用空气流量计的信号提供正确的
燃油输送量。进入发动机空气量小，表明减速或怠速。进入发动机空气
量大，表明加速或高负荷状态。
3
空气流量传感器内部原理
冷丝
热丝
精 密 电 阻
温度补偿电阻（冷丝）
RA信号取样电阻
惠斯顿电桥（双臂）原理图
发热元件（热丝或热膜）
4
空流计（惠斯顿电桥）检测进气原理
搭信 铁号
低 电 压
或
线参
湿
考
度
ECM
8针的新型空气流量 计；集成了湿度传感 器 大气压力传感器 进气温度传，此传感 器也被称作多功能或 增强型传感器。
7
8
空气流量计安装位置
空气流量传感器安装在空气滤清器壳体与进气软管之间
1
空气流量计实物图及安装方向
注意此箭头： 箭头所示方向为气流流动
方向，不要装反。
2
空流计（热膜式）结构及作用
质量空气流量传感器作用：
Байду номын сангаас
